21.1 现代顺风耳—电话
一、电流把信息传到远方
1. 1876年第一部电话问世，发明电话的科学家是（ ）
A．爱迪生 B．牛顿 C．欧姆 D．贝尔
2. 最简单的电话是由_____和_____组成的，话筒把声音变成随声音变化的电流，电流沿着____把
信息传到远方．现在的电话话筒种类很多，它们都是把____信号变成了____信号．在另一端电流使听
筒的薄铁膜片振动，携带信息的电流就变成了声音．听筒种类也很多，它们都是把____信号变成____
信号。

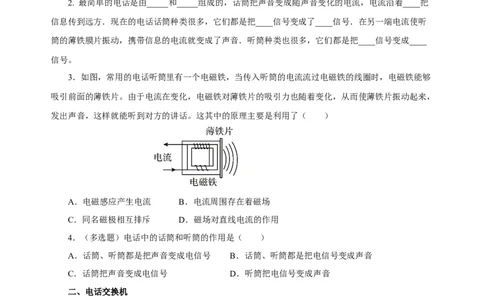

3．如图，常用的电话听筒里有一个电磁铁，当传入听筒的电流流过电磁铁的线圈时，电磁铁能够
吸引前面的薄铁片。由于电流在变化，电磁铁对薄铁片的吸引力也随着变化，从而使薄铁片振动起来，
发出声音，这样就能听到对方的讲话。这其中的原理主要是利用了（ ）
A．电磁感应产生电流 B．电流周围存在着磁场
C．同名磁极相互排斥 D．磁场对直线电流的作用
4．（多选题）电话中的话筒和听筒的作用是（ ）
A．话筒、听筒都是把声音变成电信号 B．话筒、听筒都是把电信号变成声音
C．话筒把声音变成电信号 D．听筒把电信号变成声音
二、电话交换机
5．小明同学所在实验楼有7部电话，要使这7部电话都能互相通话，如果使用交换机需要多少对
电话线（ ）
A．5对 B．7对 C．8对 D．14对
6．关于程控交换机说法正确的是（ ）
A．程控交换机是利用电脑按照输入的程序“见机行事”的
B．一台程控交换机只能同时转接两部长途电话
C．打电话“占线”说明对方的话机一定在通话中D．电话上的“来电显示”是由用户手机设定的，不需要程控交换机去完成
7．电话交换机的主要作用是（ ）
A．提高线路的利用率 B．提高通信的质量
C．加快通信的速度 D．减少线路的热损失
8．小明给在外打工的爸爸打电话，可电话“占线”，则下列说法中不可能的是（ ）
A．爸爸正在给小明家拨打电话
B．爸爸的同事正在和小明的爸爸打电话
C．有其他人正在给小明打电话
D．小明和他爸爸打工的城市间有太多的用户在通话

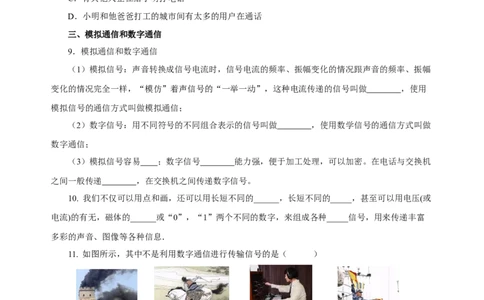

三、模拟通信和数字通信
9．模拟通信和数字通信
（1）模拟信号：声音转换成信号电流时，信号电流的频率、振幅变化的情况跟声音的频率、振幅
变化的情况完全一样，“模仿”着声信号的“一举一动”，这种电流传递的信号叫做 ，使用
模拟信号的通信方式叫做模拟通信；
（2）数字信号：用不同符号的不同组合表示的信号叫做 ，使用数学信号的通信方式叫做
数字通信；
（3）模拟信号容易 ；数字信号 能力强，便于加工处理，可以加密。在电话与交换机
之间一般传递 ，在交换机之间传递数字信号。
10. 我们不仅可以用点和画，还可以用长短不同的______，长短不同的_____，甚至可以用电压(或
电流)的有无，磁体的______或“0”，“1”两个不同的数字，来组成各种_____信号，用来传递丰富
多彩的声音、图像等各种信息．
11. 如图所示，其中不是利用数字通信进行传输信号的是（ ）
A．烽火狼烟 B．驿马快报 C．发送电报 D．海军旗语
12. 某中学物理兴趣小组的同学看完了现代京剧《红灯记》之后，不仅对抗日英雄——中共地下交
通员李玉和敬佩至极，而且对“密电码”产生了浓厚的兴趣，为了研究“密电码”的奥秘，他们做了
以下实验：
（1）编码。下面这些字分别用两位数编了码，左起第一位数字表示第几行，第二位数字表示第几列，这就是“密电码”的译码表。
密 切 卧 倒 十 三 请 北 京
11 12 13 14 15 16 17 18 19
广 州 注 意 到 达 午 后 有
21 22 23 24 25 26 27 28 29
我 们 暴 雨 危 险 敌 情 日
31 32 33 34 35 36 37 38 39
师 人 分 列 车 次 乘 从 况
41 42 43 44 45 46 47 48 49
（2）小明同学用编码拟成一条信息：
31、32、15、16、39、47、15、16、46、44、45、48、18、19、25、26、21、22。
（3）①这条信息的内容是__________________________________。
②结论：“密电码”是一种_________通信，有很强的保密性．

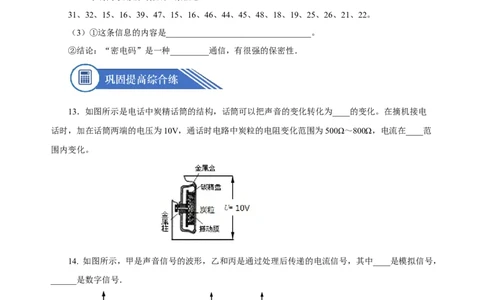

13．如图所示是电话中炭精话筒的结构，话筒可以把声音的变化转化为____的变化。在摘机接电
话时，加在话筒两端的电压为10V，通话时电路中炭粒的电阻变化范围为500Ω～800Ω，电流在____范
围内变化。
14. 如图所示，甲是声音信号的波形，乙和丙是通过处理后传递的电流信号，其中____是模拟信号，
______是数字信号．
甲 乙 丙
15．如果图电码中的点和划分别用数字0和1表示，现要根据图的汉字电报码表示一个“学”字，
其数字码是怎样的？莫尔斯电码。点和划的
汉子电报码
不同组合代表不同的数字。
16．在物理课上学习交换机作用时，李老师让同学们分组讨论，设计电话交换机的模型，来实现5
部电话之间的两两通话。张扬突发奇想，利用他们小组的六位同学，形象地展示了电话交换机的作用，
你知道他们怎么做的吗？

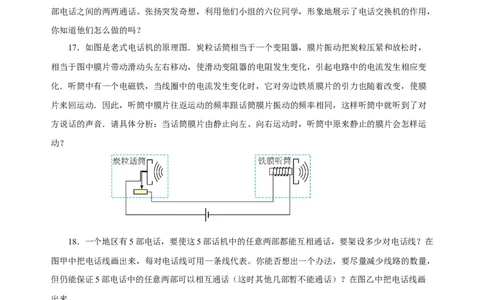

17．如图是老式电话机的原理图．炭粒话筒相当于一个变阻器，膜片振动把炭粒压紧和放松时，
相当于图中膜片带动滑动头左右移动，使滑动变阻器的电阻发生变化，引起电路中的电流发生相应变
化．听筒中有一个电磁铁，当线圈中的电流发生变化时，它对旁边铁质膜片的引力也随着改变，使膜
片来回运动．因此，听筒中膜片往返运动的频率跟话筒膜片振动的频率相同，这样听筒中就听到了对
方说话的声音．请具体分析：当话筒膜片由静止向左、向右运动时，听筒中原来静止的膜片会怎样运
动？
18．一个地区有5部电话，要使这5部话机中的任意两部都能互相通话，要架设多少对电话线？在
图甲中把电话线画出来，每对电话线可用一条线代表。你能否想出一个办法，要尽量减少线路的数量，
但仍能保证5部电话中的任意两部可以相互通话（这时其他几部暂不能通话）？在图乙中把电话线画
出来。19. 仔细阅读下列短文，并回答文后提出的问题。
人类的五次信息革新
语言和烽火，是第一次信息革新。语言是在人类之间有了集体的意识，有了表达思想要求的时候，
最先使用的划时代的信息传递手段。后来，为了向远方传递信息，又出现了“烽火”，在两三千年前，
烽火是向远方传递信息最快的方法。
文字的创造是第二次信息革新。创造了文字，发明了纸,便开始了通信。
印刷术的发明是第三次信息革新。它使信息能够大量地传递,广泛地传播,并能保存。
电报和电话的发明是第四次信息革新。1837年，莫尔斯的电报电码公开实验。1844年，在华盛顿
和巴尔的摩之间便开始了最早的电报业务。1876年，贝尔发明了电话。在这一时期，又发明了无线电
广播和电视广播。
先进的电子计算机与电信设备的结合诞生了数字网络技术，这是第五次信息革新。数字网络技术
明显地扩大了人类社会中广泛而又大量的信息交换和信息处理。
人类的五次信息革新是① 、② 、③ 、④ 、⑤ 。
20．现在常用的动圈式耳机，它的构造跟图甲扬声器相同，不过耳机的体积小很多。图乙是动圈
式话筒，其构造也和动圈式耳机类似。因此，用两只动圈式耳机就可以做一部最简单的电话：一只耳
机当话筒，另一只当听筒，两耳机之间用一对导线连起来，对着一只耳机说话，在另一只耳机里就能
听到说话声。这部电话是没有电池的，从能量转化的角度看，一只耳机是磁生电，另一只耳机是电生
磁。请问：磁生电和电生磁的两只耳机，哪个是话筒?哪个是听筒？
