第二十一章 信息的传递（知识清单）
第1节 现代顺风耳——电话
一、电流把信息传到远方
1. 电话的结构及工作原理
最简单的电话由 和 组成。为了完成通话，话筒和听筒之间要连上一对电话线。话筒把
声音转换成变化的 ，电流沿着导线把信息传到远方。在另一端，电流使听筒的膜片 ，携带
信息的电流又转换成了 。

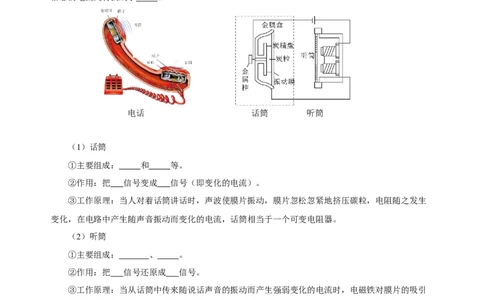

电话 话筒 听筒
（1）话筒
①主要组成： 和 等。
②作用：把 信号变成 信号（即变化的电流）。
③工作原理：当人对着话筒讲话时，声波使膜片振动，膜片忽松忽紧地挤压碳粒，电阻随之发生
变化，在电路中产生随声音振动而变化的电流，话筒相当于一个可变电阻器。
（2）听筒
①主要组成： 、 。
②作用：把 信号还原成 信号。
③工作原理：当从话筒中传来随说话声音的振动而产生强弱变化的电流时，电磁铁对膜片的吸引
力大小也发生变化，使膜片振动起来，产生和对方说话声音相同的声音，把电信号转换为声信号。
2. 电话机工作电路图
同一部电话中，话筒和听筒是 的；两部电话中（对方的电话），话筒与对方的听筒是 的，对方的话筒与自己的听筒是 的（均选填“串联”或“并联”）。
二、电话交换机
1. 电话交换机的作用
电话交换机的作用：减少电话线的 ，提高线路的 。便于通话时接通，通话完毕断开。

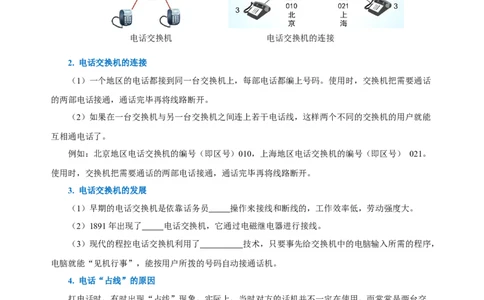

电话交换机 电话交换机的连接
2. 电话交换机的连接
（1）一个地区的电话都接到同一台交换机上，每部电话都编上号码。使用时，交换机把需要通话
的两部电话接通，通话完毕再将线路断开。
（2）如果在一台交换机与另一台交换机之间连上若干电话线，这样两个不同的交换机的用户就能
互相通电话了。
例如：北京地区电话交换机的编号（即区号）010，上海地区电话交换机的编号（即区号） 021。
使用时，交换机把需要通话的两部电话接通，通话完毕再将线路断开。
3. 电话交换机的发展
（1）早期的电话交换机是依靠话务员 操作来接线和断线的，工作效率低，劳动强度大。
（2）1891年出现了 电话交换机，它通过电磁继电器进行接线。
（3）现代的程控电话交换机利用了 技术，只要事先给交换机中的电脑输入所需的程序，
电脑就能“见机行事”，能按用户所拨的号码自动接通话机。
4. 电话“占线”的原因
打电话时，有时出现“占线”现象。实际上，当时对方的话机并不一定在使用，而常常是两台交
换机之间有太多的用户要通话，它们之间的 不够用了。这个现象在打长途电话时比较常见。
三、模拟通信和数字通信
1. 模拟通信与数字通信
（1）模拟通信
在话筒将声音转换成信号电流时，这种信号电流的频率、振幅变化的情况跟 的频率、振幅变
化的情况完全一样，“模仿”着声信号的“一举一动”。这种电流传递的信号叫做 信号，使用模
拟信号的通信方式叫做 通信。（2）数字通信
①用不同符号的不同组合表示的信号叫 信号，这种通信方式叫 通信。

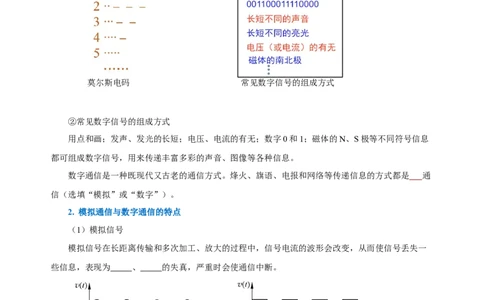

莫尔斯电码 常见数字信号的组成方式
②常见数字信号的组成方式
用点和画；发声、发光的长短；电压、电流的有无；数字0和1；磁体的N、S极等不同符号信息
都可组成数字信号，用来传递丰富多彩的声音、图像等各种信息。
数字通信是一种既现代又古老的通信方式。烽火、旗语、电报和网络等传递信息的方式都是 通
信（选填“模拟”或“数字”）。
2. 模拟通信与数字通信的特点
（1）模拟信号
模拟信号在长距离传输和多次加工、放大的过程中，信号电流的波形会改变，从而使信号丢失一
些信息，表现为 、 的失真，严重时会使通信中断。
模拟信号 数字信号
（2）数字信号
目前，通常的数字信号只包含 种不同的状态，形式简单，所以 能力特别强。由于电子
计算机是以数字形式工作的，数字信号可以很方便地用电子计算机加工处理，发挥计算机的巨大威力。数字信号还可以通过不同的编码进行加密。
现代的电话已全部采用数字信号进行传输和处理，用数字信号传输的电视节目也已经进入家庭。
第2节 电磁波的海洋
一、电磁波是怎样产生的
1. 水波、声波的产生
声波与水波都是都是由于物体发生 产生的。

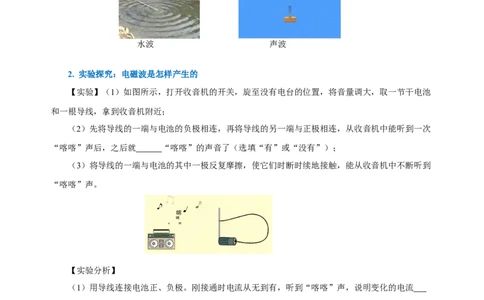

水波 声波
2. 实验探究：电磁波是怎样产生的
【实验】（1）如图所示，打开收音机的开关，旋至没有电台的位置，将音量调大，取一节干电池
和一根导线，拿到收音机附近；
（2）先将导线的一端与电池的负极相连，再将导线的另一端与正极相连，从收音机中能听到一次
“喀喀”声后，之后就 “喀喀”的声音了（选填“有”或“没有”）；
（3）将导线的一端与电池的其中一极反复摩擦，使它们时断时续地接触，能从收音机中不断听到
“喀喀”声。
【实验分析】
（1）用导线连接电池正、负极。刚接通时电流从无到有，听到“喀喀”声，说明变化的电流
电磁波。接通后电流稳定不再变化，没有声音，说明稳定的电流 电磁波（均选填“产生”或“不
产生”）。
（2）导线的一端摩擦电池的一极，导线中电流不断变化，听到连续不断的“喀喀”声，说明变化
的电流 电磁波（选填“产生”或“不产生”）。
【实验结论】当电路中有迅速 的电流时，其周围会产生电磁波。
3. 电磁波的产生
（1）电磁波：导线中 会在空间激起（产生） 电磁波。（2）电磁波传递信息：广播电台、电视台以及移动电话靠复杂的电子线路来产生迅速变化的电流，
发出 。虽然电磁波看不见、摸不到，但它确实可以给我们传递各种 。
二、电磁波是怎样传播的
1. 波长、频率、波速
（1）波长
在一列波的传播中，凸起的最高处叫做 ；凹下的最低处叫做 。邻近两个波峰（或波
谷）之间的距离叫做 ，用λ表示。
单位：米（m）、厘米（cm）、毫米（mm）等。
（2）频率
波在1秒内传播 的个数叫做波的频率。用字母 f 表示。
单位： （Hz），其他单位有千赫（kHz）、 兆赫（MHz）。如上右图，这是某一列波在
0.2秒内传播的情况，则波长个数为 个，该波的频率f = Hz
（3）波速
波不停地向远处传播，用来描述波传播 的物理量叫做波速；单位： （m/s）。
（4）波速、波长与频率的关系：波速= ，即 v= λf。如上右图所示，如果该波的波长为
0.1m，频率f =30Hz，则波速v= λf= m/s
2. 探究电磁波的传播
【进行实验】如图所示，将一部手机置于一密封玻璃罩内，用另一部手机呼叫它，可以听到玻璃
罩内的手机发出的铃声，同时看见手机屏幕闪烁。然后，用抽气机逐渐向外抽气会发现铃声越来越小，
但玻璃罩内的手机屏幕仍然闪烁，同时呼叫它的手机也仍然是连通状态。
【实验结论】电磁波的传播不需要 ，电磁波能够在 中传播。
3. 描述电磁波的物理量（1）电磁波的波速
真空中电磁波的波速为c，其数值大约为30万千米每秒。目前公认的数值是c=2.99792458×108
m/s= m/s，电磁波的传播速度与 在真空中的传播速速相同。
（2）电磁波的频率
电磁波频率的单位也是 （Hz）。因为通常电磁波的频率都很高，所以常用的单位还有千赫
（kHz）和兆赫（MHz）。
4. 电磁波家族及电磁波的应用
（1）电磁波家族
电磁波有无线电波、 、可见光、 、 、 γ射线等。各种光和射线都是波长不
同的 。
（2）无线电波
①定义：电磁波中用于广播、 和 的是频率为数百千赫至数百兆赫的那一部分，叫
做无线电波（无线电技术中使用的电磁波）。
②特点：无线电波的波长从几毫米到几千米，通常根据波长或频率把无线电波分成几个波段，包
括长波、中波、 、 等。
（3）电磁波的应用
①无线电波：用于 、 和移动电话；②红外线：家电的 ；③微波：可用来 ；
④紫外线：可用来 ；⑤X射线：医学上用来做 检查；⑥γ射线：可用来金属探伤；⑦探测
宇宙：射电望远镜。
5. 微波炉
（1）微波炉的原理
我们生活中常常见到的微波炉，就是用 来加热食品的。微波炉内有很强的电磁波，它的波
长很 ，所以叫做微波。食物的分子在微波的作用下剧烈振动，使得内能增加，温度升高。
（2）使用微波炉的注意事项
食物中的水分子比其他分子更容易吸收微波的能量，所以含水量高的食物在微波炉中温度上升更快。微波炉中 使用金属容器（选填“能”或“不能”），因为会损坏微波炉。微波同其他频率的
电磁波一样，过量的照射对人体 （选填“有害”或“有益”）。
第3节 广播、电视和移动通信
一、无线电广播信号的发射和接收
1. 信号的发射——广播电台完成
（1）主要由三部分组成： 、调制器、 。
（2）无线电广播信号的发射由广播电台完成。话筒把播音员的声音信号转换成 信号，然后
用 把音频电信号加载到高频电流上，再通过天线产生 发射到空中。
2. 信号的接收——收音机完成
（1）选台：为接收在空间传播的无线电波，收音机使用 进行接收。利用收音机的“ ”，
可以选出我们需要的某一频率的电磁波，这一过程叫做选台（调谐）。
（2）解调：由调谐器选出的信号含有高频电流成分，需要通过“ ”将其滤去，把音频信
号留下。
（3）放大：把音频信号放大后送到扬声器里，这一过程叫做放大。
（4）扬声器把音频信号转换为 信号。
3. 扩展性实验 ——电磁波的发射与接收
电磁波的发射与接收可以用下列数字化实验设备来直观地显现。
如图所示，电磁波发射器可以发射不同 的电磁波，接收器接收到电磁波信号后，通过传感
器、采集器将电磁波信号输入到 ，我们就可以在计算机屏幕上观察到 。改变发射器发出的电磁波的频率，可以观察信号的变化。
二、电视的发射和接收
1. 电视信号的发射
摄像机把图像信号变成 信号，发射机把电信号加载到频率很高的 上，通过发射 发
射到空中。
2. 电视信号的接收
电视机的接收 把高频信号接收通过 把信号取出并放大，由 把它还原成图像。
三、移动电话
1. 移动电话的工作原理
移动电话是靠空间的 来传递信息的；移动电话既是无线电 台，也是无线电 台
（发射接收二合一） 。它用电磁波把讲话的信息发射到空中；同时它又在空中捕获电磁波，得到对方
讲话的信息。
2. 移动电话的优点与缺点
（1）优点：移动电话的体积小，使用方便，使用半径大，不需电话线。
（2）缺点：只能在携带信号的电磁波能够辐射到的区域内才能够进行通话，受区域限制。
3. 基地台
移动电话的体积很小，发射功率不大；它的天线也很简单，灵敏度不高。因此，它跟其他用户的
通话要靠较大的固定 转接。这种固定的电台叫做 ，跟电话交换机相连。城市中高大建筑
物上常常可以看到移动通信基地台的天线。移动电话 无绳电话
4. 无绳电话
有一种可移动的电话叫无绳电话，座机和手机之间没有电话线，但各有一个天线，它们通过
来沟通。无绳电话的主机接在市话网上，相当于一个小型 。手机不能离主机太远，工作区域大约
在几十米到几百米范围内。
5. 音频、视频、射频和频道
（1）音频信号
由声音转换成的 信号，它的频率跟声音的频率相同，在几十赫到几千赫之间，叫音频信号。
（2）视频信号
由图像转换成的 信号，它的频率在几赫到几兆赫之间，叫做视频信号。
（3）射频电流
音频电流和视频电流在空间激发电磁波的能力都很差，需要把它们加载到 更高的电流上，
产生 发射到天空中，这种电流叫做射频电流。
观看数字光碟DCD时不需要把信号发射到天空，可以直接把音频信号和视频信输给电视机，这时
就要分别把DCD机送来的音频、视频信号接到电视机上标着A、V字母的插口上。
（4）频道
不同的电视台使用不同的 范围进行广播，以免互相干扰；这一个个不同的频率范围叫频道。
第4节 越来越宽的信息之路一、微波通信
1. 传输信息与频率的关系
信息理论表明：作为载体的电磁波，频率越 ，相同时间内传输的信息就越 。相同时间
内，电视广播比电台广播能传递更 的信息。
2. 微波
（1）波长和频率范围：微波波长在 m~ mm之间，频率在30MHz~3×105MHz之间。
（2）性质：微波的性质接近光波，大致沿 传播，不能沿地球表面绕射。
3. 微波通信
（1）概念：利用微波进行的通信称为 通信。
（2）微波中继站：微波大致沿直线传播，不能绕地球表面绕射。因此必须每隔50km左右就要建
设一个 ，可以把上一站传来的微波信号经过接收、放大处理后，再发射到下一站去。
（3）微波通信的优点
①频率 ，传输信息的容量大；
②质量好，可以传送很远的 ；
③大致沿直线传播，受大气干扰小，能量损耗小，收到的信号强且稳定。
（4）微波通信的缺点
需要大量中继站进行信号处理，且信号传递的距离越远，需要的中继站越多。在遇到雪山、大洋，
根本无法建设中继站时，微波通信几乎无法继续。
二、卫星通信
1. 卫星通信的概念
利用通信卫星做微波通信的 来进行通信的方式叫卫星通信。
2. 同步通信
地球同步卫星即地球同步轨道卫星，是运行在地球同步轨道上的人造卫星，距离地球约36000
km，卫星的运行方向与地球的自转方向 、运动周期与地球自转一周的时间 ，所以叫做“同
步通信卫星”。
3. 全球通信
在地球周围均匀地配置 颗通信卫星，就可以覆盖几乎全部的地球表面，实现全球通信。4. 卫星通信的组成
由 、 和传输系统三部分组成。卫星通信的工作原理是将卫星发射到赤道上空
36000km处的对地静止轨道上，利用卫星上的通信转发器接收由地面站发射的信号，并对信号进行放
大变频后转发给其他 ，从而完成两个 之间的传输。
5. 卫星通信特点
通信范围大，只要在卫星发射的电磁波覆盖的范围内均可进行通信；不易受陆地灾害影响，建设
速度快；易于实现广播和多址通信。
6. 中国北斗卫星导航系统
北斗卫星导航系统是我国着眼于国家安全和经济社会发展需要，自主建设运行的全球卫星导航系
统，是为全球用户提供全天候、全天时、高精度的定位、导航和授时服务的国家重要时空基础设施。
三、光纤通信
1. 激光
（1）激光的概念：频率 、方向高度 的光叫激光。
（2）激光通信容量更大：我们已经知道，电磁波的传播速度等于光速，实际上光也是一种电磁波。
与微波相比，光的频率更高。如果用光来通信，这条“高速公路”要比短波、微波的“公路”宽出百
万倍、千万倍。
2. 光导纤维
（1）光导纤维简称光纤，是一种非常细的玻璃丝， 可在光纤里传播，不受外界干扰。
实用的光纤是比人的头发丝稍粗的玻璃丝，通信用光纤的外径一般为125~140 μm。一般所说的光
纤是由纤芯和包层组成，纤芯完成信号的传输，包层与纤芯的折射率不同，将光信号封闭在纤芯中传
输并起到保护纤芯的作用。工程中一般将多条光纤固定在一起构成光缆。（2）光导纤维传光原理
光导纤维传播激光的原理是光的全 。携带信息的激光从光导纤维的一端射入，在光纤内部传
播时，发生的是全 ，在内壁上多次反射，从另一端射出，这样就把它携带的信息传到了 。
3. 光纤通信
光纤通信是利用 在光导纤维中传输信息的一种通信方式。由于光的频率很高，在一定时间内
可以传输大量信息。
我国光缆通信的发展十分迅速，目前光缆可以通达所有地区（市、州），而且还与其他国家合作
修建了跨越太平洋的海底光缆。光纤通信已经成为我国长途通信的骨干力量。
4. 光纤通信的优点
（1）传输频带极宽，通信容量很 ；
（2）光纤衰减小，无中继设备，传输距离 ；
（3）不受电磁干扰，通信质量高，保密性好。
5. 光纤通讯技术的发展
光纤通讯技术是近几十年才发展起来的。1960年，美国物理学家西奥多·梅曼在佛罗里达州迈阿密
的研究实验室里，制成了世界上第一台红宝石激光器。1966年，华裔物理学家 提出用光纤通信
的构想，并得以实现，高锟被誉为“光纤之父”。
四、网络通信
1. 网络通信
计算机可以高速处理各种信息，把计算机 一起，可以进行网络通信。计算机之间的联结，除
了使用金属导线外，还用了光缆、 等各种通信手段。
如果某人的计算机跟一个叫做服务器的大计算机相联，就是平常说的“上网”。世界上最大的计
算器网络是 。
2. 计算机服务器
计算机服务器是指在计算机网络中提供服务的一种计算机系统，它提供应用程序的服务，可以接
受客户端的请求并提供相应的服务功能。服务器通常配备高效的硬件和软件资源，用于处理大量的请
求和数据，在网络上起到“服务商”的角色。
3. 网络通信的应用（1）电子邮件
①电子邮件是人们经常使用的网络通信形式，它不仅可以传送文字，也可以把照片、语言及任何
信息变成数字文件进行传送。
每个电子信箱都有自己的“ ”，这样才能把邮件送到正确的地方。电子信箱地址的格式为：
用户名、符号“@”和域名三部分。如xiaolin@server.com.cn，这表示信箱属于一个自称“ ”的
人，他的服务器名叫 。其中“cn”是China的简写，表示这个服务器是在 注册的。
②电子邮件的传送
发送方通过计算机输入信息并传送到与计算机相联系的服务器 →服务器A将信息传送到与接
收方计算机相连接的服务器 →服务器B将信息再传送到 计算机中，即可显示甲的信息。
（2）网络通信的一些应用
除了通过网络收发电子邮件外，还可以通过网络通信系统查阅资料、看新闻、购物、进行视频点
播，另外还可以通过网络进行远程教育、远程医疗等。
