18.4 焦耳定律
一、电流的热效应

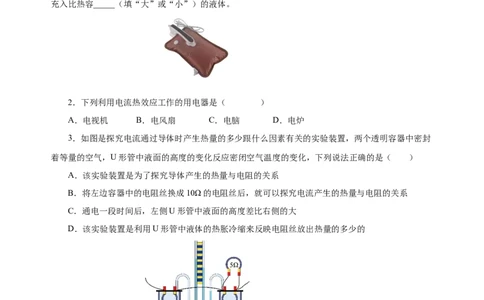

1．如图所示是一款暖宝宝，通电后其内部加热棒可以对液体进行加热，这是利用了电流具有
______效应。在加热过程中，加热棒将电能转化为_____能，为了能使暖宝放出更多的热量，暖宝内应
充入比热容_____（填“大”或“小”）的液体。
2．下列利用电流热效应工作的用电器是（ ）
A．电视机 B．电风扇 C．电脑 D．电炉
3．如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封
着等量的空气，U形管中液面的高度的变化反应密闭空气温度的变化，下列说法正确的是（ ）
A．该实验装置是为了探究导体产生的热量与电阻的关系
B．将左边容器中的电阻丝换成10Ω的电阻丝后，就可以探究电流产生的热量与电阻的关系
C．通电一段时间后，左侧U形管中液面的高度差比右侧的大
D．该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量的多少的
4．如图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置，两个透明容器中密封着
等量的空气。
（1）实验中，通过观察___________，可比较电阻丝产生的热量的多少；
（2）甲装置可探究电流产生的热量与___________的关系；
（3）乙装置中的电阻R 的作用主要是___________。
3二、焦耳定律

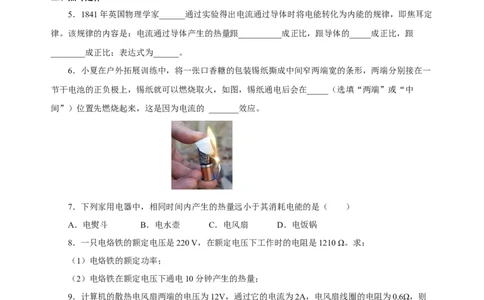

5．1841年英国物理学家______通过实验得出电流通过导体时将电能转化为内能的规律，即焦耳定
律。该规律的内容是：电流通过导体产生的热量跟__________成正比，跟导体的_____成正比，跟
________成正比；表达式为______。
6．小夏在户外拓展训练中，将一张口香糖的包装锡纸撕成中间窄两端宽的条形，两端分别接在一
节干电池的正负极上，锡纸就可以燃烧取火，如图，锡纸通电后会在_____（选填“两端”或“中
间”）位置先燃烧起来，这是因为电流的 _______效应。
7．下列家用电器中，相同时间内产生的热量远小于其消耗电能的是（ ）
A．电熨斗 B．电水壶 C．电风扇 D．电饭锅
8．一只电烙铁的额定电压是220 V，在额定电压下工作时的电阻是1210 Ω。求：
（1）电烙铁的额定功率；
（2）电烙铁在额定电压下通电10分钟产生的热量；
9．计算机的散热电风扇两端的电压为12V，通过它的电流为2A，电风扇线圈的电阻为0.6Ω，则
工作10s钟消耗的电能为________J，产生的热量是________J，效率为________。
三、电热的利用和防止
10．下列实例中，为了防止电热产生危害的是（ ）
A．用电熨斗熨衣服 B．高空飞行员所穿衣服里有电热保温装置
C．电视机的机壳上有许多小孔 D．孵化家禽的电热孵卵机11．将规格都是“220V、1000W”的一台空调、一台吹风机和电烤箱分别接入家庭电路中，通电
时间相同，下列说法正确的是（ ）
A．电烤箱产生的热量最多 B．空调产生的热量最多
C．吹风机产生的热量最多 D．三个用电器产生的热量一样多

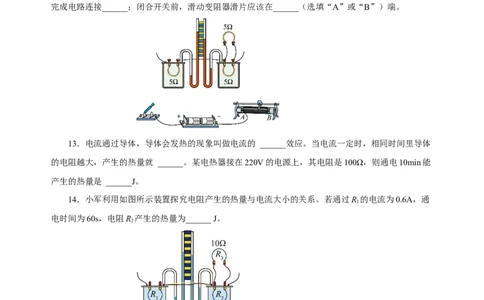

12．利用如图装置可探究电流通过导体产生热量的多少与______的关系。请你用笔画线代替导线
完成电路连接______；闭合开关前，滑动变阻器滑片应该在______（选填“A”或“B”）端。
13．电流通过导体，导体会发热的现象叫做电流的 ______效应。当电流一定时，相同时间里导体
的电阻越大，产生的热量就 ______。某电热器接在220V的电源上，其电阻是100Ω，则通电10min能
产生的热量是 ______J。
14．小军利用如图所示装置探究电阻产生的热量与电流大小的关系。若通过R 的电流为0.6A，通
1
电时间为60s，电阻R 产生的热量为______ J。
2
15．某电饭锅内部电加热器原理电路如图所示，它有烧煮和保温两挡。开关S断开时，电饭锅处
于_____档，已知R=605Ω，电饭锅烧煮时的功率是保温时的11倍，则R=_____Ω；该电饭锅烧煮
1 2

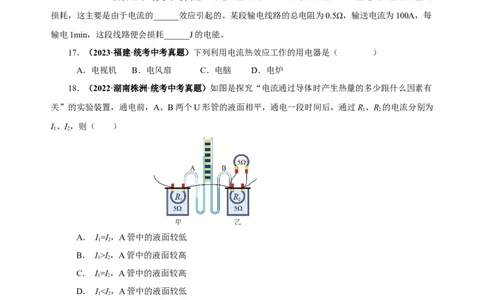

20mim，保温10min总共产生的电热是_____J。（不计热量损失）16．（2023·齐齐哈尔·统考中考真题）将电能输送到几百千米之外的用户，在输电线上会有能量的
损耗，这主要是由于电流的______效应引起的。某段输电线路的总电阻为0.5Ω，输送电流为100A，每
输电1min，这段线路便会损耗______J的电能。
17．（2023·福建·统考中考真题）下列利用电流热效应工作的用电器是（ ）
A．电视机 B．电风扇 C．电脑 D．电炉
18．（2022·湖南株洲·统考中考真题）如图是探究“电流通过导体时产生热量的多少跟什么因素有
关”的实验装置，通电前，A、B两个U形管的液面相平，通电一段时间后，通过R、R 的电流分别为
1 2
I、I，则（ ）
1 2
A． I=I，A管中的液面较低
1 2
B． I>I，A管中的液面较高
1 2
C． I=I，A管中的液面较高
1 2
D． I
