18.4 焦耳定律 同步练习
一、单选题

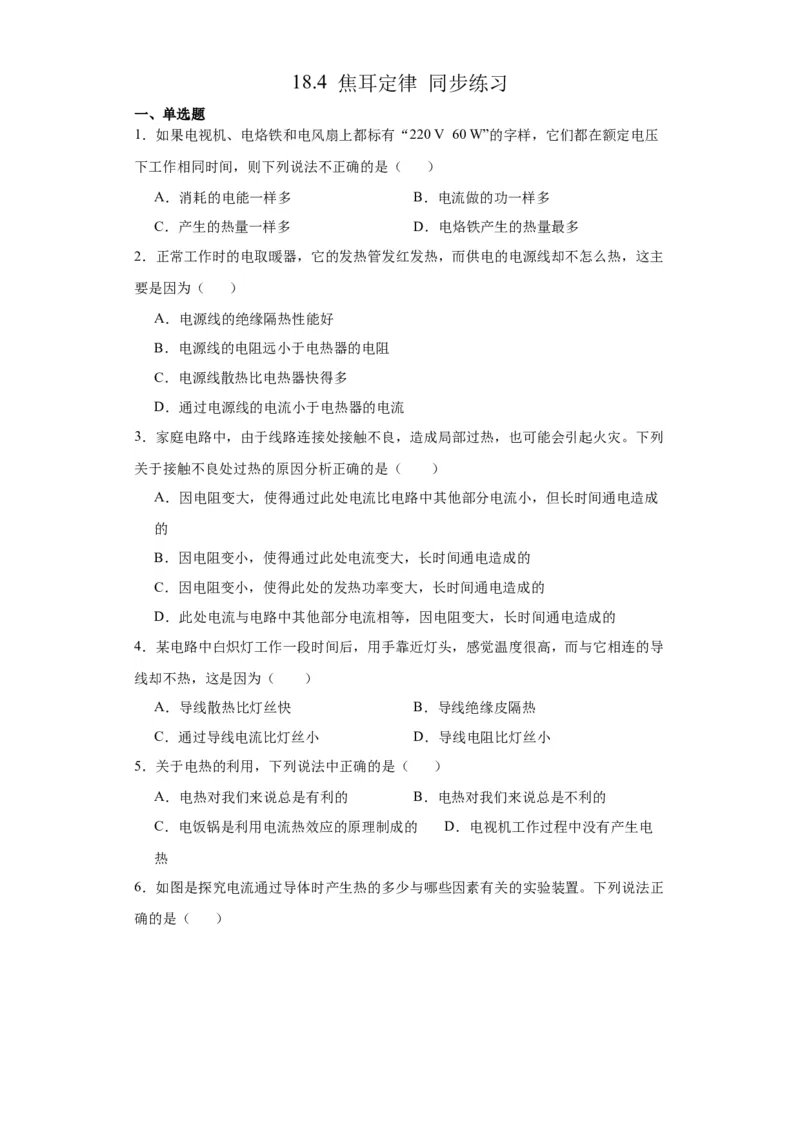

1．如果电视机、电烙铁和电风扇上都标有“220 V 60 W”的字样，它们都在额定电压
下工作相同时间，则下列说法不正确的是（ ）
A．消耗的电能一样多 B．电流做的功一样多
C．产生的热量一样多 D．电烙铁产生的热量最多
2．正常工作时的电取暖器，它的发热管发红发热，而供电的电源线却不怎么热，这主
要是因为（ ）
A．电源线的绝缘隔热性能好
B．电源线的电阻远小于电热器的电阻
C．电源线散热比电热器快得多
D．通过电源线的电流小于电热器的电流

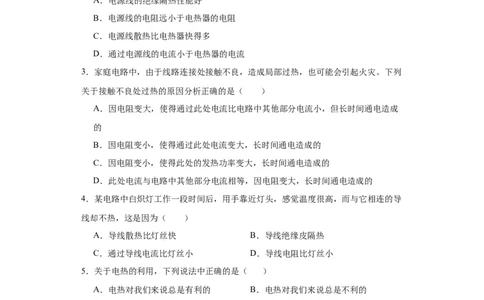

3．家庭电路中，由于线路连接处接触不良，造成局部过热，也可能会引起火灾。下列
关于接触不良处过热的原因分析正确的是（ ）
A．因电阻变大，使得通过此处电流比电路中其他部分电流小，但长时间通电造成
的
B．因电阻变小，使得通过此处电流变大，长时间通电造成的
C．因电阻变小，使得此处的发热功率变大，长时间通电造成的
D．此处电流与电路中其他部分电流相等，因电阻变大，长时间通电造成的
4．某电路中白炽灯工作一段时间后，用手靠近灯头，感觉温度很高，而与它相连的导
线却不热，这是因为（ ）
A．导线散热比灯丝快 B．导线绝缘皮隔热
C．通过导线电流比灯丝小 D．导线电阻比灯丝小
5．关于电热的利用，下列说法中正确的是（ ）
A．电热对我们来说总是有利的 B．电热对我们来说总是不利的
C．电饭锅是利用电流热效应的原理制成的 D．电视机工作过程中没有产生电
热

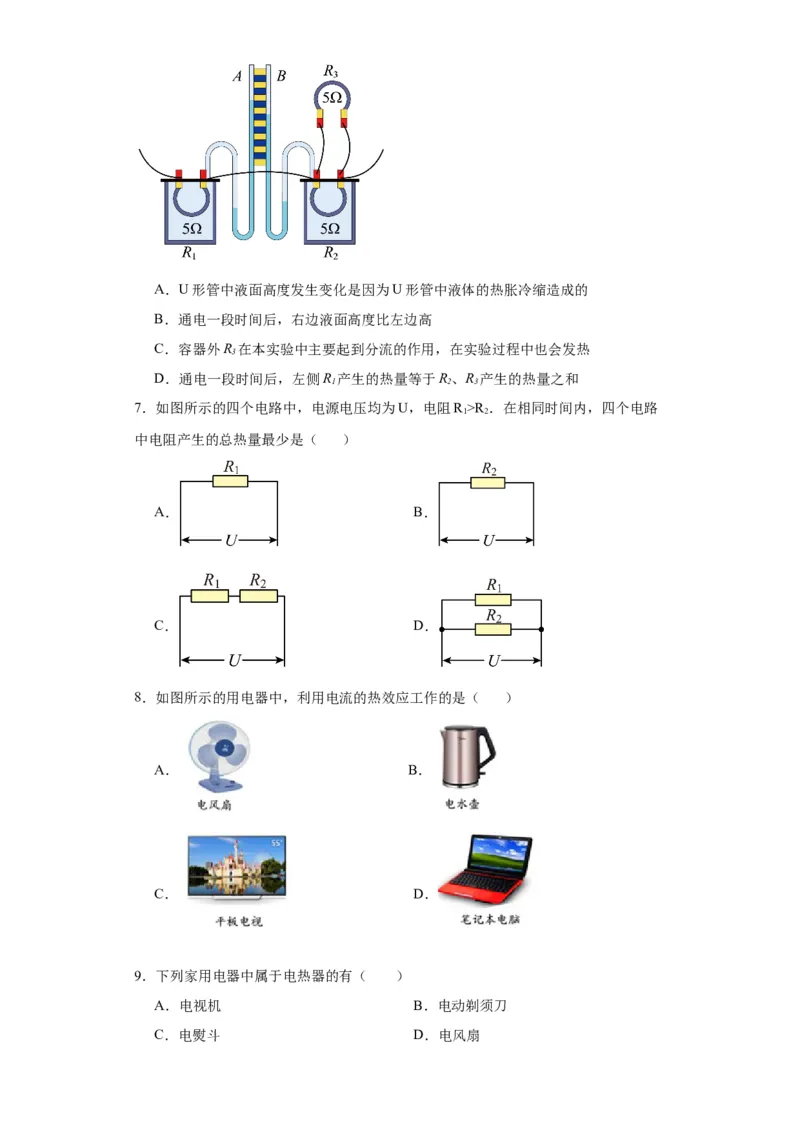

6．如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置。下列说法正
确的是（ ）A．U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的
B．通电一段时间后，右边液面高度比左边高
C．容器外R 在本实验中主要起到分流的作用，在实验过程中也会发热
3
D．通电一段时间后，左侧R 产生的热量等于R、R 产生的热量之和
1 2 3
7．如图所示的四个电路中，电源电压均为U，电阻R >R ．在相同时间内，四个电路
1 2
中电阻产生的总热量最少是（ ）
A． B．
C． D．
8．如图所示的用电器中，利用电流的热效应工作的是（ ）
A． B．
C． D．
9．下列家用电器中属于电热器的有（ ）
A．电视机 B．电动剃须刀

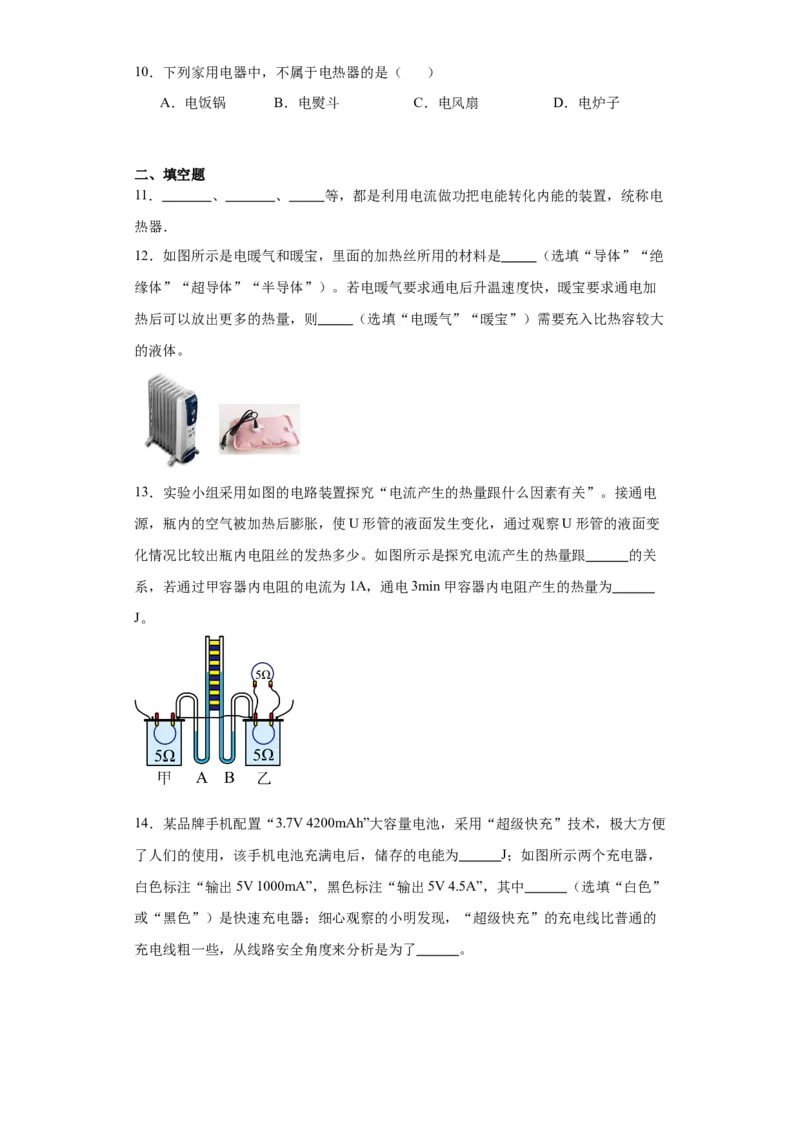

C．电熨斗 D．电风扇10．下列家用电器中，不属于电热器的是（ ）
A．电饭锅 B．电熨斗 C．电风扇 D．电炉子
二、填空题
11． 、 、 等，都是利用电流做功把电能转化内能的装置，统称电
热器．
12．如图所示是电暖气和暖宝，里面的加热丝所用的材料是 （选填“导体”“绝
缘体”“超导体”“半导体”）。若电暖气要求通电后升温速度快，暖宝要求通电加
热后可以放出更多的热量，则 （选填“电暖气”“暖宝”）需要充入比热容较大
的液体。

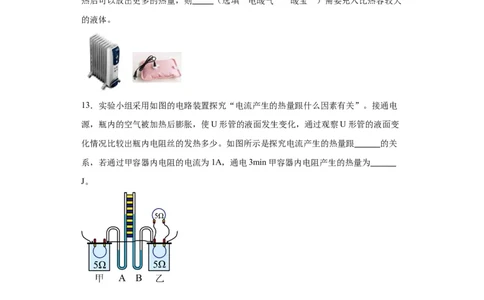

13．实验小组采用如图的电路装置探究“电流产生的热量跟什么因素有关”。接通电
源，瓶内的空气被加热后膨胀，使U形管的液面发生变化，通过观察U形管的液面变
化情况比较出瓶内电阻丝的发热多少。如图所示是探究电流产生的热量跟 的关
系，若通过甲容器内电阻的电流为1A，通电3min甲容器内电阻产生的热量为
J。
14．某品牌手机配置“3.7V 4200mAh”大容量电池，采用“超级快充”技术，极大方便
了人们的使用，该手机电池充满电后，储存的电能为 J；如图所示两个充电器，
白色标注“输出5V 1000mA”，黑色标注“输出5V 4.5A”，其中 （选填“白色”
或“黑色”）是快速充电器；细心观察的小明发现，“超级快充”的充电线比普通的

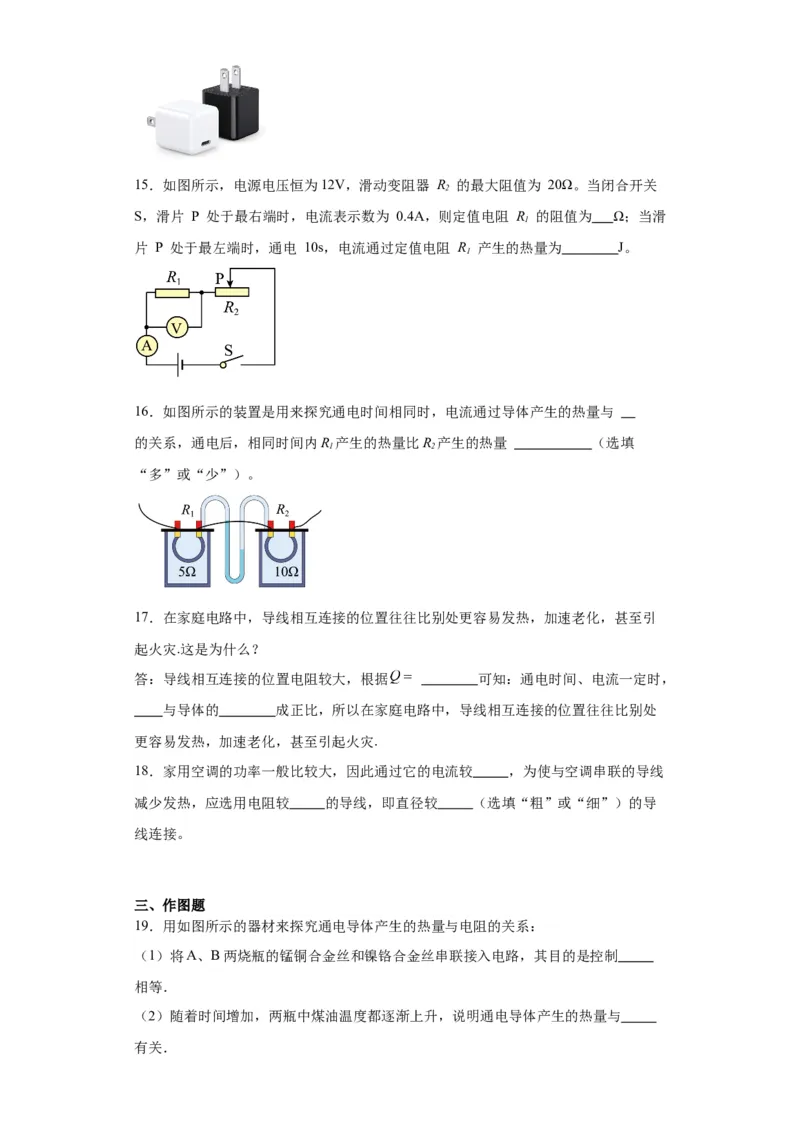

充电线粗一些，从线路安全角度来分析是为了 。15．如图所示，电源电压恒为12V，滑动变阻器 R 的最大阻值为 20Ω。当闭合开关
2
S，滑片 P 处于最右端时，电流表示数为 0.4A，则定值电阻 R 的阻值为 Ω；当滑
1
片 P 处于最左端时，通电 10s，电流通过定值电阻 R 产生的热量为 J。
1

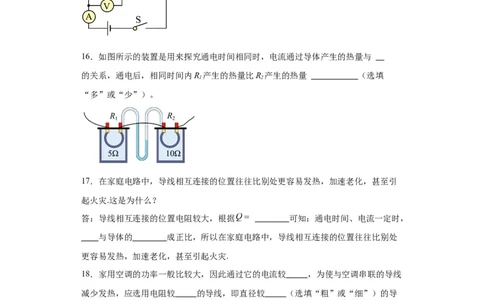

16．如图所示的装置是用来探究通电时间相同时，电流通过导体产生的热量与
的关系，通电后，相同时间内R 产生的热量比R 产生的热量 （选填
1 2
“多”或“少”）。
17．在家庭电路中，导线相互连接的位置往往比别处更容易发热，加速老化，甚至引
起火灾.这是为什么？
答：导线相互连接的位置电阻较大，根据 可知：通电时间、电流一定时，
与导体的 成正比，所以在家庭电路中，导线相互连接的位置往往比别处
更容易发热，加速老化，甚至引起火灾.
18．家用空调的功率一般比较大，因此通过它的电流较 ，为使与空调串联的导线
减少发热，应选用电阻较 的导线，即直径较 （选填“粗”或“细”）的导
线连接。
三、作图题
19．用如图所示的器材来探究通电导体产生的热量与电阻的关系：
（1）将A、B两烧瓶的锰铜合金丝和镍铬合金丝串联接入电路，其目的是控制
相等．
（2）随着时间增加，两瓶中煤油温度都逐渐上升，说明通电导体产生的热量与

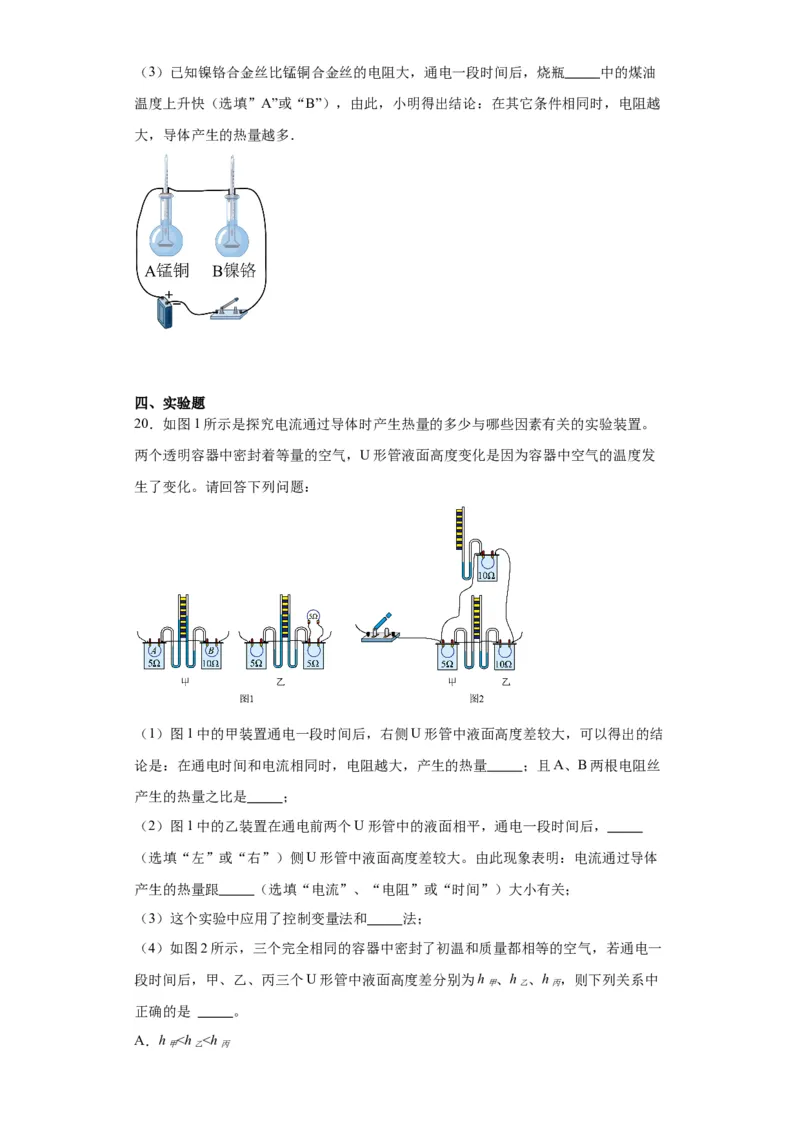

有关．（3）已知镍铬合金丝比锰铜合金丝的电阻大，通电一段时间后，烧瓶 中的煤油
温度上升快（选填”A”或“B”），由此，小明得出结论：在其它条件相同时，电阻越
大，导体产生的热量越多．
四、实验题
20．如图1所示是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。
两个透明容器中密封着等量的空气，U形管液面高度变化是因为容器中空气的温度发
生了变化。请回答下列问题：
（1）图1中的甲装置通电一段时间后，右侧U形管中液面高度差较大，可以得出的结
论是：在通电时间和电流相同时，电阻越大，产生的热量 ；且A、B两根电阻丝
产生的热量之比是 ；
（2）图1中的乙装置在通电前两个U形管中的液面相平，通电一段时间后，
（选填“左”或“右”）侧U形管中液面高度差较大。由此现象表明：电流通过导体
产生的热量跟 （选填“电流”、“电阻”或“时间”）大小有关；
（3）这个实验中应用了控制变量法和 法；
（4）如图2所示，三个完全相同的容器中密封了初温和质量都相等的空气，若通电一
段时间后，甲、乙、丙三个U形管中液面高度差分别为h 、h 、h ，则下列关系中
甲 乙 丙
正确的是 。
A．h h >h
甲 丙 乙
C．h =h >h
甲 丙 乙
D．h =h
