2023年四川省内江市中考物理试卷
A卷（共100分）一、选择题（本大题共12小题，每小题4分，共48分。每小题只有一个
选项是符合要求的。）
1．（4分）下列物理学家和他们对科学的贡献对应关系正确的是（ ）
A．牛顿——原子核式结构模型
B．法拉第——通电导体周围存在磁场
C．焦耳——焦耳定律
D．卢瑟福——惯性定律

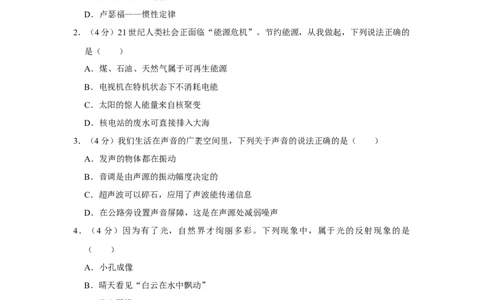

2．（4分）21世纪人类社会正面临“能源危机”。节约能源，从我做起，下列说法正确的
是（ ）
A．煤、石油、天然气属于可再生能源
B．电视机在特机状态下不消耗电能
C．太阳的惊人能量来自核聚变
D．核电站的废水可直接排入大海
3．（4分）我们生活在声音的广袤空间里，下列关于声音的说法正确的是（ ）
A．发声的物体都在振动
B．音调是由声源的振动幅度决定的
C．超声波可以碎石，应用了声波能传递信息
D．在公路旁设置声音屏障，这是在声源处减弱噪声
4．（4 分）因为有了光，自然界才绚丽多彩。下列现象中，属于光的反射现象的是
（ ）
A．小孔成像
B．晴天看见“白云在水中飘动”
C．海市蜃楼
D．风雨过后出现彩虹
5．（4分）人类对物态变化的认识是从水开始的，下列属于液化现象的是（ ）
A．水蒸气在松枝上形成冰晶
B．温暖的阳光里，冰化成潺潺的流水
C．夏天，从冰箱中取出的饮料瓶表面出现小水珠
D．冬天，晾在室外冰冻的表服也会干6．（4分）荡秋千时，下列判断正确的是（ ）
A．以秋千为参照物，秋千上的同学是运动的
B．从最高点到最低点，速度增大，人的惯性也增大
C．秋千最终停下来，说明能量消失了
D．荡到最高点时，若所有外力都消失，人将保持静止
7．（4分）关于压力和压强，下列说法正确的是（ ）
A．铁路的钢轨下放着一根根轨枕，是为了减小对地面的压力
B．液体内部的压强随深度的增加而增大
C．大气压随着高度的增加而增大
D．飞机机翼的升力是利用气体流速大的地方压强大的原理
8．（4分）如图所示的四个情景，下列说法正确的是（ ）
A．图甲中，闻到花香说明了分子在永不停息地做无规则运动
B．图乙中，让笔杆热起来，只能采用做功的方式
C．图丙中，两个铅块紧压在一起后能吊住重物，说明分子间存在斥力
D．图丁中，汽油机的做功冲程把机械能转化为内能
9．（4分）珍爱生命，安全用电，下列说法正确的是（ ）
A．照明电路的开关应接在零线上
B．多个大功率用电器可以同时用一个插座
C．有金属外壳的电器不需要用三孔插座
D．发生触电事故时，不能直接用手去拉触电者
10．（4分）下列装置与电动机的原理相同的是（ ）A． 导线通电时小磁针转动
B． 通电时电磁铁吸引大头针
C． 金属棒在磁场中运动产生电流
D． 在磁场中金属棒通电后运动
11．（4分）如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压
表无示数，其原因可能是（ ）
A．L 短路 B．L 断路 C．L 短路 D．L 断路
1 1 2 2
12．（4分）计算机鼠标内装有自动控制传感器，其工作原理电路如图所示。物体M在导
轨上左右移动时，可带动与之相连的滑动变阻器滑片P左右移动，通过电压表示数变化
可反映出物体M移动的距离。当物体M向右移动时（ ）A．电流表示数不变，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电压表示数和电流表示数的比值变大
D．电压表示数和电流表示数的比值不变
二、填空题（本大题共7小题，每空3分，共42分。把正确答案直接填在答题卡相应的横
线上。）
13．（6分）浸在液体中的物体受到的浮力，方向是 ，浮力的大小等于它排
开的液体所受到的 力。
14．（6分）如图所示，重力为100N的木箱放在水平地面上，某同学用20N的力水平向左
推木箱，没有推动，木箱受到地面的摩擦力为 N，方向是 。
15．（6分）2021年5月30日，“神舟”十六号载人飞船成功发射升空。飞船在加速升空
的过程中，机械能 （选填“增大”“不变”或“减小”）。地面控制中心与
飞船主要是通过 实现通信联系。
16．（6分）a、b、c三个轻质小球，a带正电，相互作用的情况如图所示，则c的带电情
况是 （选填“带负电”“不带电”或“带正电”）；用丝绸摩擦过的玻璃
棒靠近c球，二者将互相 （选填“吸引”或“排斥”）。
17．（6分）2008年，中国成功举办夏季奥运会，有一枚北京奥运会纪念币，它的质量是
16.1g，体积为1.8cm3，这枚纪念币的密度是 g/cm3（保留到小数点后一位）。将它从地球带到月球上，其质量 （选填“变化”或“不变化”）。
18．（6分）有一只小灯泡上标有“3.6V 0.3A”字样，灯泡正常发光时的电流是
A。如果我们只有电压为6V的电源，要使小灯泡正常发光，需要串联一个 的
电阻。 Ω
19．（6分）如图所示，将重力为10N的物体沿斜面向上从底端匀速拉到顶端。若斜面长
L为1m，斜面高h为0.3m，拉力F为4N，拉力的功率为2W，则此过程中，斜面的机
械效率是 %，物体从斜面底端运动到斜面顶端所用的时间是 s。
三、作图题（本大题共3小题，共10分。按要求完成下列各题。）
20．（3分）如图是近视眼矫正的示意图，请大致画出图中两条平行光线经过晶状体后的
折射光线。
21．（3分）如图，用细线把一个小球悬桂起来，将小球拉到位置A，松开手后小球在A、
B、C点之间来回摆动。画出小球在位置A时的受力示意图。
22．（4分）如图，根据小磁针静止时的N极方向，用箭头在图中A点标出磁感线的方向
和导线中B点的电流方向。B卷（共35分）四、实验探充题（本大题共2小题，共20分。按要求完成下列各题。）
23．（8分）在“探究相互作用力的关系”的实验中，取A、B两个相同的弹簧测力计，平
放在水平桌面上，让它们互相钩挂在一起。
实验一：用两只手水平向左右两边拉A和B；
实验二：固定B，用手水平向左拉A；
如图所示，当弹簧测力计均静止时，观察弹簧测力计所显示的拉力大小，则：
（1）由图可知，所选弹簧测力计的分度值为 N。
（2）弹簧测力计A在竖直方向上受到的合力为 N。
（3）在第一次实验中，弹簧测力计A显示的是B对A的作用力F ，弹簧测力计B显示
1
的是A对B的作用力F ，这两个相互作用力的关系是F F （选填“＜”“＞”
2 1 2
或“＝”）。
（4）如果每只手的拉力均相同，那么，在两次实验中弹簧测力计 B 的示数
（选填“相等”或“不相等”）。
24．（12分）某中学的物理课外实验小组，用如图1所示的电路来测量待测电阻R 的阻值。
x
其中，R 为定值电阻（R ＝10 ），V为电压表，S 为单刀开关，S 为单刀双掷开关，
0 0 1 2
R为滑动交阻器，E为电源，采Ω用如下步骤完成该实验：（1）按照图1所示实验电路图，用笔画线表示导线将图2实物进行连线，组成完整电
路（部分导线已连接）。
（2）在连线时开关S 应 （选填“断开”或“闭合”），滑动变阻器的滑片
1
P应移到 （选填“A”或“B”）端。
（3）闭合开关S ，将开关S 掷于1端，改变滑动变阻器滑片P的位置，记下此时电压
1 2
表V的示数U ；然后，将开关S 掷于2端，记下此时电压表V的示数U 。待测电阻阻
1 2 2
值的表达式R ＝ （用R 、U 、U 表示）。
x 0 1 2
（4）重复步骤（3）的实验操作，得到数据记录表。利用表中 5次测量的数据，可得
的平均值为 ，待测电阻的阻值R ＝ 。
x
实验次数 1 2 3 Ω 4 5
电压U /V 0.6 0.7 0.8 0.9 1.0
1
电压U /V 1.8 2.1 2.5 2.7 2.9
2
3 3 3.1 3 2.9
五、计算题（本大题共2小题，共15分。解答时写出必要的文字说明、公式和重要的演算
步骤，只写出最后结果的不能得分，有数值运算的题，答案中必须写出数值和单位。）
25．（8分）如图是当今世界上最新研发的“侦探猎犬”超音速汽车，最大车速能达到
1.6×103km/h，它创造了短期内无法超越的世界纪录。在某次测试中，该超音速汽车以1.26×103km/h 的速度在水平轨道上匀速直线行驶时，汽车受到水平方向的阻力为
1.8×105N，求在这次测试中：
（1）汽车受到水平方向的牵引力。
（2）汽车牵引力的功率。
26．（7分）如图为某商场安装的光敏电阻自动计数器的示意图。其中，A为点光源，B为
匀速运行的自动扶梯，电源的电压为6V，R为光敏电阻，R 为定值电阻（R ＝15 ），
0 0
R 两端接计数器。当点光源的光照射在光敏电阻上时，光敏电阻R＝R ；当扶梯上Ω有顾
0 0
客通过，挡住由点光源射向光敏电阻的光线时，R的电阻值就增大，计数器则计数一次。
（1）若自动扶梯满载时，前、后相邻的两个顾客之间的距离均为 45cm，自动扶梯运行
的速度为0.9m/s，第1次光源计数到第203次计数所用的时间是多少？
（2）当自动扶梯载着顾客正常运行时，定值电阻R 消耗的最大功率是多少？
02023年四川省内江市中考物理试卷
参考答案与试题解析
A卷（共100分）一、选择题（本大题共12小题，每小题4分，共48分。每小题只有一个
选项是符合要求的。）
1．（4分）下列物理学家和他们对科学的贡献对应关系正确的是（ ）
A．牛顿——原子核式结构模型
B．法拉第——通电导体周围存在磁场
C．焦耳——焦耳定律
D．卢瑟福——惯性定律
【分析】牢记常见物理学家的发现，解答即可。
【解答】解：A．卢瑟福提出原子核式结构模型，故A错误；
B．奥斯特发现通电导体周围存在磁场，故B错误；
C．焦耳定律是焦耳发现的，故C正确；
D．惯性定理是牛顿总结出来的，故D错误。
故选：C。
【点评】此题考查了物理学史的理解，属于基础知识。
2．（4分）21世纪人类社会正面临“能源危机”。节约能源，从我做起，下列说法正确的
是（ ）
A．煤、石油、天然气属于可再生能源
B．电视机在特机状态下不消耗电能
C．太阳的惊人能量来自核聚变
D．核电站的废水可直接排入大海
【分析】从能源是否可再利用的角度可分为可再生能源和不可再生能源，像风能、水能、
太阳能、生物质能，可以在自然界里源源不断的得到补充，所以它们属于可再生能源。
煤、石油、天然气是短期内不能从自然界得到补充的能源叫不可再生能源。
太阳内部是核聚变，核电站原理是核裂变。
【解答】解：A．煤、石油、天然气是短期内不能从自然界得到补充的能源叫不可再生
能源，故A错误；
B．电视机在待机状态下也会消耗电能，故B错误；
C．太阳的惊人能量来自核聚变，故C正确；
D．核电站的废水具有核辐射，直接排入大海会造成核污染，故D错误。故选：C。
【点评】此题考查了能源的分类及核能的应用，属于基础知识。
3．（4分）我们生活在声音的广袤空间里，下列关于声音的说法正确的是（ ）
A．发声的物体都在振动
B．音调是由声源的振动幅度决定的
C．超声波可以碎石，应用了声波能传递信息
D．在公路旁设置声音屏障，这是在声源处减弱噪声
【分析】声音是由物体的振动产生的。
音调：声音的高低，由发声体的振动频率决定。
声音可以传递信息、能量。
减弱噪声的途径：（1）从噪声的产生处减弱噪声﹣﹣消声；（2）在传播过程中，用柔
软多孔的物质来吸收声波﹣﹣吸声；（3）在传播过程中，用真空玻璃等办法来隔断声
波的传播﹣﹣隔声。
【解答】解：A．一切发声的物体都在振动，故A正确；
B．音调是由声源的振动频率决定的，故B错误；
C．超声波可以碎石，应用了声波能传递能量，故C错误；
D．结合减弱噪声的途径可知在公路旁设置声音屏障，是在传播过程中减弱噪声的，故
D错误。
故选：A。
【点评】此题考查了声现象的相关知识，属于基础知识。
4．（4 分）因为有了光，自然界才绚丽多彩。下列现象中，属于光的反射现象的是
（ ）
A．小孔成像
B．晴天看见“白云在水中飘动”
C．海市蜃楼
D．风雨过后出现彩虹
【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激
光准直、影子的形成、日食和月食等；
（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体
的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
（3）光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射
形成的。
【解答】解：A．小孔成像是光沿直线传播造成的，故A不正确；
B．晴天看见“白云在水中飘动”，是平面镜成像，其本质是光的反射，故B正确；
C．海市蜃楼是光的折射现象形成的，故C不正确；
D．风雨过后出现彩虹是光的色散现象，其本质是光的折射，故D不正确。
故选：B。
【点评】此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射
的理解，在学习过程中要善于利用所学知识解释有关现象。
5．（4分）人类对物态变化的认识是从水开始的，下列属于液化现象的是（ ）
A．水蒸气在松枝上形成冰晶
B．温暖的阳光里，冰化成潺潺的流水
C．夏天，从冰箱中取出的饮料瓶表面出现小水珠
D．冬天，晾在室外冰冻的表服也会干
【分析】物体由液态变为固态的过程叫凝固，物体由固态变为液态的过程叫熔化。物体
由液态变为气态态的过程叫汽化，汽化的两种方式是蒸发和沸腾。物体由气态变为液态
的过程叫液化。物体由固态变为气态的过程叫升华。
【解答】解：A．水蒸气在松枝上形成冰晶，是由气态变成固态，属于凝华现象，故A
不正确；
B．冰化成潺潺的流水，是由固态变成液态，属于熔化现象，故B不正确；
C．刚从冰箱中拿出的饮料瓶外壁出现水滴，是空气中的水蒸气遇冷液化形成的，属于
液化现象，故C正确；
D．晾在室外冰冻的衣服也会干，是冰由固态直接变为气态，属于升华现象，故D不正
确。
故选：C。
【点评】此题考查的是我们对于生活中物态变化的分析能力，物态变化是中考必考的一
个知识点。
6．（4分）荡秋千时，下列判断正确的是（ ）A．以秋千为参照物，秋千上的同学是运动的
B．从最高点到最低点，速度增大，人的惯性也增大
C．秋千最终停下来，说明能量消失了
D．荡到最高点时，若所有外力都消失，人将保持静止
【分析】在研究机械运动时，假定不动的物体叫参照物，判断一个物体相对于哪一个物
体在运动，就要看这个物体相对于哪个物体位置发生变化；
我们把物体保持运动状态不变的属性叫做惯性，惯性代表了物体运动状态改变的难易程
度，惯性的大小只与物体的质量有关；
秋千最终停下来，是因为受到阻力的作用，能量不会消失；
物体在平衡力作用下总保持匀速直线运动状态或静止状态，力不是维持物体运动的原因。
【解答】解：A．以秋千为参照物，秋千上的同学与秋千的相对位置不发生改变，因此
秋千上的同学是静止的，故A错误；
B．从最高点到最低点，速度增大，质量不变，惯性不变，故B错误；
C．秋千最终停下来，是因为受到阻力的作用，秋千克服摩擦做功，动能不断减小，转
化为内能以及别的形式的能量，能量并没有消失，故C错误；
D．人荡到最高点时，速度为零，瞬间处于静止状态，若所有外力都消失，人将保持静
止，故D正确。
故选：D。
【点评】此题考查了参照物、惯性、牛顿第一定律的理解，属于基础知识。

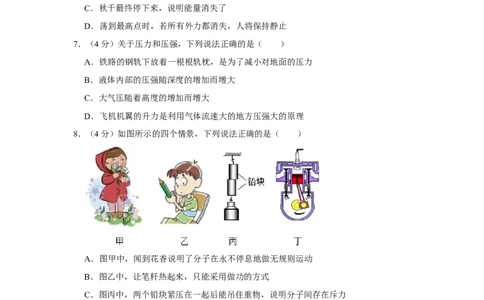

7．（4分）关于压力和压强，下列说法正确的是（ ）
A．铁路的钢轨下放着一根根轨枕，是为了减小对地面的压力
B．液体内部的压强随深度的增加而增大
C．大气压随着高度的增加而增大
D．飞机机翼的升力是利用气体流速大的地方压强大的原理
【分析】增大压强的方法：在压力一定时，通过减小受力面积来增大压强；在受力面积
一定时，通过增大压力来增大压强；减小压强的方法：在压力一定时，通过增大受力面
积来减小压强；在受力面积一定时，通过减小压力来减小压强。在液体内部向各个方向都有压强，在同一深度向各个方向的压强都相等．同种液体，深
度越深，压强越大。
在海拔3000m之内，每上升10m大气压强约减小100Pa，在海拔2000m之内，每上升
12m大气压强约减小1mmHg。
在流体中，流速越大的位置，压强越小。
【解答】解：A．铁路的钢轨下放着一根根轨枕，压力不变，通过增大受力面积来减小
压强，故A错误；
B．液体内部向各个方向都有压强，压强随深度的增加而增大，故B正确；
C．大气压强随着海拔高度的增加而减小，故C错误；
D．飞机前进时，机翼与周围的空气发生相对运动，相当于有气流迎面流过机翼．气流
被机翼分成上下两部分，由于机翼横截面的形状上线不对称，在相同时间内，机翼上方
气流通过的路程较长，因而速度较大，它对机翼的压强较小；下方气流通过的路程较短．
因而速度较小，它对机翼的压强较大．因此在机翼得上下表面产生了压强差，这就是向
上的升力，故D错误。
故选：B。
【点评】此题考查了流体的压强与流速的关系、机翼的升力、减小压强的方法等，属于
基础知识。
8．（4分）如图所示的四个情景，下列说法正确的是（ ）
A．图甲中，闻到花香说明了分子在永不停息地做无规则运动
B．图乙中，让笔杆热起来，只能采用做功的方式
C．图丙中，两个铅块紧压在一起后能吊住重物，说明分子间存在斥力
D．图丁中，汽油机的做功冲程把机械能转化为内能
【分析】（1）一切物质的分子都在不停地做无规则的运动，分子做无规则运动的快慢
与温度有关，温度越高，热运动越剧烈；
（2）改变物体内能的方式有做功和热传递；（3）分子间存在着相互作用的引力和斥力；
（4）汽油机工作时有四个冲程，即吸气、压缩、做功和排气；在压缩冲程是将机械能
转化为内能的过程，做功冲程是将内能转化为机械能的过程。
【解答】解：A．闻到花香，是鲜花的芳香油分子运动到空气中的结果，这种现象叫做
扩散现象，说明了组成物质的分子在永不停息地做无规则运动。故A正确；
B．让笔杆热起来，除了做功的方式，还有热传递的方式，故B错误；
C．图丙中，底面削平的铅块紧压后，能吊住重物，是因为两铅块分子距离足够小，分
子间的作用力表现为引力，而不是斥力，故C错误；
D．图丁中，两个气门都关闭，活塞向下运动，是做功冲程，该冲程内能转化为机械能，
故D错误。
故选：A。
【点评】该题考查了改变内能的方式、内燃机工作时的能量转化及扩散现象的理解，是
一道综合题。
9．（4分）珍爱生命，安全用电，下列说法正确的是（ ）
A．照明电路的开关应接在零线上
B．多个大功率用电器可以同时用一个插座
C．有金属外壳的电器不需要用三孔插座
D．发生触电事故时，不能直接用手去拉触电者
【分析】连接照明电路时，开关应接在火线和用电器之间；
家庭电路中各用电器是并联的，一个插座上同时使用多个大功率用电器，会造成干路电
流过大，引起火灾；
用电器的三脚插头能防止金属外壳漏电而触电，不能用两脚插头代替；
一旦发生触电事故，应立即断开电源开关，再救援。
【解答】解：A．连接照明电路时，开关应接在火线和用电器之间，这样开关断开后用
电器就没有电压了，故A错误；
B．家庭电路中各用电器是并联的，一个插座上同时使用多个大功率用电器，会造成干
路电流过大，容易引起火灾，故B错误；
C．为了防止电器漏电发生触电事故，有金属外壳的家用电器需要用带保护接地的三孔
插座，故C错误；
D．一旦发生触电事故，应立即断开电源开关，或用绝缘体将电线挑开，不能直接用手
去拉触电者，故D正确。故选：D。
【点评】本题考查的是日常生活中的一些安全用电常识。只要同学们牢记安全用电常识，
并正确规范操作，就不会有危险发生。
10．（4分）下列装置与电动机的原理相同的是（ ）
A． 导线通电时小磁针转动
B． 通电时电磁铁吸引大头针
C． 金属棒在磁场中运动产生电流
D． 在磁场中金属棒通电后运动
【分析】电动机的工作原理是：通电导体在磁场中受到力的作用。
【解答】解：通电导线在磁场中受力的作用，即为电动机的原理。
A．该实验是奥斯特实验，通电后，导线周围的小磁针发生偏转，即说明了通电导线周
围存在着磁场，故A不正确；
B．该选项是用来研究电磁铁磁性强弱的因素的实验，故B不正确；
C．当开关闭合和导体棒ab做切割磁感线运动时，电流表的指针会发生偏转，即会产生
感应电流，即电磁感应现象，是发电机的原理，故C不正确；
D．当闭合开关后，通电导体会运动，即通电导体在磁场中受力的作用，是电动机的原理，故D正确。
故选：D。
【点评】本题涉及的内容有电流的磁效应、电动机的原理和发电机的原理。注意电磁感
应和通电导体在磁场中受力运动的装置是不同的，前者外部没有电源，后者外部有电源。
11．（4分）如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压
表无示数，其原因可能是（ ）
A．L 短路 B．L 断路 C．L 短路 D．L 断路
1 1 2 2
【分析】电流表有示数，说明电路是通路，电压表无示数，说明与电压表相连的部分短
路，据此分析。
【解答】解：A．若L 短路，则L 不亮，L 亮，电流表有示数，电压表无示数，故 A
1 1 2
正确；
BD．闭合开关后一灯亮，另一灯不亮，电流表有示数，说明电路是通路，又因为电路
是串联电路，所以故障不能是灯断路，故BD不正确；
C．若L 短路，则L 不亮，L 亮，电流表有示数，电压表有示数，故C不正确。
2 2 1
故选：A。
【点评】此题考查了电路故障的分析，属于中等难度的题目。
12．（4分）计算机鼠标内装有自动控制传感器，其工作原理电路如图所示。物体M在导
轨上左右移动时，可带动与之相连的滑动变阻器滑片P左右移动，通过电压表示数变化
可反映出物体M移动的距离。当物体M向右移动时（ ）
A．电流表示数不变，电压表示数变小
B．电流表示数变大，电压表示数变大C．电压表示数和电流表示数的比值变大
D．电压表示数和电流表示数的比值不变
【分析】分析电路图可知，电路中只有一个电阻，电流表测量电路中的电流，电压表测
电阻左侧部分的电压；根据欧姆定律分析电流表和电压表示数的大小、电压表示数和电
流表示数比值的大小。
【解答】解：由题图可知，电流表串联接入电路中，电压表测量R左边部分电阻两端的
电压。
AB．当物体M向右移动时，电阻上的滑片右移，R接入电路的电阻不变，根据欧姆定
律可知，电路中的电流不变，电流表示数不变；P点左侧部分变长，左侧电阻变大，根
据U＝IR可知，左侧两端的电压变大，电压表示数变大，故AB不正确；
CD．电压表示数变大，电流表示数不变，电压表示数和电流表示数比值变大，故 C正
确，D不正确。
故选：C。
【点评】本题考查了学生对欧姆定律的掌握和运用，本题关键是认识到滑动变阻器起不
到变阻作用。

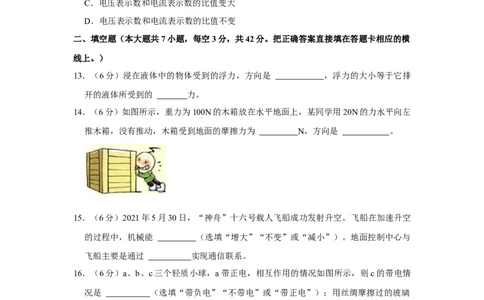

二、填空题（本大题共7小题，每空3分，共42分。把正确答案直接填在答题卡相应的横
线上。）
13．（6分）浸在液体中的物体受到的浮力，方向是 竖直向上 ，浮力的大小等于它排
开的液体所受到的 重 力。
【分析】结合阿基米德原理解答即可。
【解答】解：根据阿基米德原理可知，浸在液体中的物体受到一个竖直向上的力的作用，
这个力叫做浮力，浮力的大小等于排开的液体所受的重力。
故答案为：竖直向上；重。
【点评】此题考查了阿基米德原理的理解，属于基础知识。
14．（6分）如图所示，重力为100N的木箱放在水平地面上，某同学用20N的力水平向左
推木箱，没有推动，木箱受到地面的摩擦力为 2 0 N，方向是 水平向右 。
【分析】根据二力平衡条件，当物体处于静止状态或匀速直线运动状态时，受平衡力作用，且一对平衡力的大小相等，方向相反。
【解答】解：木箱受到20N的推力，木箱处于静止状态，木箱水平方向上受到水平向左
的推力和水平向右的静摩擦力作用，这两个力是平衡力，大小相等，方向相反，即摩擦
力为20N，水平向右。
故答案为：20；水平向右。
【点评】此题主要考查的是学生对平衡状态的判断和摩擦力的理解和掌握，属基础性题
目。
15．（6分）2021年5月30日，“神舟”十六号载人飞船成功发射升空。飞船在加速升空
的过程中，机械能 增大 （选填“增大”“不变”或“减小”）。地面控制中心与
飞船主要是通过 电磁波 实现通信联系。
【分析】影响动能大小的因素：质量、速度。影响重力势能大小的因素：质量、被举的
高度。机械能等于动能与势能之和。
电磁波可以在真空中传播。
【解答】解：在加速升空的过程中，飞船的质量不变，速度增大，故动能增大；飞船的
质量不变，高度增大，故重力势能增大；机械能等于动能和势能之和，所以机械能增大。
因为电磁波可以在真空中传播，所以地面控制中心与飞船主要是通过电磁波实现通信联
系。
故答案为：增大；电磁波。
【点评】此题考查了影响机械能大小的因素及电磁波的应用，属于基础知识。
16．（6分）a、b、c三个轻质小球，a带正电，相互作用的情况如图所示，则c的带电情
况是 带负电 （选填“带负电”“不带电”或“带正电”）；用丝绸摩擦过的玻璃
棒靠近c球，二者将互相 吸引 （选填“吸引”或“排斥”）。
【分析】（1）同种电荷相互排斥，异种电荷相互吸引。
（2）排斥的带有同种电荷，吸引的可能带有异种电荷，也可能带电体吸引不带电体。
【解答】解：电荷间的相互作用规律为：同种电荷互相排斥，异种电荷互相吸引。带电
体有吸引轻小物体的性质。a带正电，b与a互相吸引，则b有可能带负电或不带电；因
为b与c互相排斥，则b与c都带电且带同种电荷，所以b与c都带负电。用丝绸摩擦过的玻璃棒带正电，c带负电，因异种电荷相互吸引，则两者互相吸引。
故答案为：带负电；吸引。
【点评】带电体吸引不带电体，排斥带同种电荷，吸引可能带异种电荷，其中之一带电。
注意带电体具有吸引轻小物体的性质。
17．（6分）2008年，中国成功举办夏季奥运会，有一枚北京奥运会纪念币，它的质量是
16.1g，体积为1.8cm3，这枚纪念币的密度是 8.9 g/cm3（保留到小数点后一位）。
将它从地球带到月球上，其质量 不变化 （选填“变化”或“不变化”）。
【分析】根据公式 ＝ 可求其密度；质量是物体的一种基本属性，与物体的状态、形
状、温度、所处的空ρ间位置的变化无关。
【解答】解：这枚纪念币的密度 ，
质量不随位置、状态等的改变而改变，所以将这枚纪念币从地球带到月球上，其质量不
变。
故答案为：8.9；不变化。
【点评】此题考查了质量的认识及密度计算公式的应用，属于基础知识。
18．（6分）有一只小灯泡上标有“3.6V 0.3A”字样，灯泡正常发光时的电流是 0.3
A。如果我们只有电压为6V的电源，要使小灯泡正常发光，需要串联一个 8 的电
阻。 Ω
【分析】由灯泡的铭牌可知，灯泡正常发光时的电压U ＝3.6V，通过的电流I ＝0.3A，
L L
因串联电路中总电压等于各分电压之和，据此得出灯泡正常发光时串联电阻两端的电压，
因串联电路中各处的电流相等，则通过电阻的电流等于通过灯泡的电流，由 I＝ 可得
串联电阻的阻值。
【解答】解：小灯泡上标有“3.6V 0.3A”字样，灯泡正常发光时的电流为0.3A。
电源电压为6V，要使小灯泡正常发光，则要使小灯泡两端的电压为3.6V，此时通过小
灯泡的电流为0.3A，
根据串联电路电压、电流关系，串联电阻两端的电压U ＝U﹣U ＝6V﹣3.6V＝2.4V，
R L
通过串联电路的电流为0.3A，由欧姆定律得，需要串联的电阻R＝ 。故答案为：0.3；8。
【点评】本题考查串联电路的特点和欧姆定律的应用，是一道综合题。
19．（6分）如图所示，将重力为10N的物体沿斜面向上从底端匀速拉到顶端。若斜面长
L为1m，斜面高h为0.3m，拉力F为4N，拉力的功率为2W，则此过程中，斜面的机
械效率是 7 5 %，物体从斜面底端运动到斜面顶端所用的时间是 2 s。
【分析】知道物体的重力和上升的高度，根据W＝Gh求出有用功；知道斜面的长度和
拉力的大小，根据W＝Fs求出总功；利用 ＝ 求出斜面的机械效率；利用P＝ 求
出物体由斜面底端运动到顶端的时间。 η
【解答】解：拉动物体所做的有用功为W有 ＝Gh＝10N×0.3m＝3J，
总功为W总 ＝Fs＝4N×1m＝4J，
斜面的机械效率是 ＝ ×100%＝ ×100%＝75%；
η
根据 可得，物体从斜面底端运动到斜面顶端所用的时间是 t＝
。
故答案为：75；2。
【点评】本题以斜面为背景考查了功的原理、斜面的特点、有用功、总功、机械效率的
计算以及功率公式的灵活运用，明确有用功和总功是关键。
三、作图题（本大题共3小题，共10分。按要求完成下列各题。）
20．（3分）如图是近视眼矫正的示意图，请大致画出图中两条平行光线经过晶状体后的
折射光线。【分析】近视眼看不清楚远处的物体，用凹透镜矫正。
【解答】解：近视眼看不清楚远处的物体，远处射来的平行光经过晶状体后会聚于视网
膜前方，需要配戴凹透镜制成的眼镜，对光线进行发散，则图中物体发出的两条平行光
线经过晶状体后正好会聚于视网膜上，如图所示：
【点评】此题考查了近视眼的矫正，属于基础知识。
21．（3分）如图，用细线把一个小球悬桂起来，将小球拉到位置A，松开手后小球在A、
B、C点之间来回摆动。画出小球在位置A时的受力示意图。
【分析】首先对小球到达A时进行受力分析，然后按照力的示意图的画法画出各个力。
【解答】解：小球在A位置时，受到竖直向下的重力和细线对小球的拉力，过重心画出
这两个力，如图所示：
【点评】画力的示意图的一般步骤为：一画简图二定点，三画线，四画尖，五把力的符
号标尖边。按照这个作图步骤，很容易能够画出指定力的示意图。
22．（4分）如图，根据小磁针静止时的N极方向，用箭头在图中A点标出磁感线的方向
和导线中B点的电流方向。【分析】根据小磁针的N极指向，利用磁极间的作用规律可以确定螺线管的N、S极；
根据磁感线特点可确定磁感线方向；根据螺线管的N、S极和线圈绕向，利用安培定则
可以确定螺线管中的电流方向，进而可以确定电源正负极。
【解答】解：根据小磁针静止时N极的方向可知，螺线管的左端为N极，右端为S极，
由右手螺旋定则可知，螺线管中的电流从右端流入，左端流出，故B点的电流方向向上。
磁感线总是从N极出发回到S极，故A点的磁感线方向向右，如图所示：
【点评】安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，告诉其中的两个
可以确定第三个。在此题的第二问中就是间接告诉了磁场方向和线圈绕向来确定电流方
向。
B卷（共35分）四、实验探充题（本大题共2小题，共20分。按要求完成下列各题。）
23．（8分）在“探究相互作用力的关系”的实验中，取A、B两个相同的弹簧测力计，平
放在水平桌面上，让它们互相钩挂在一起。
实验一：用两只手水平向左右两边拉A和B；
实验二：固定B，用手水平向左拉A；
如图所示，当弹簧测力计均静止时，观察弹簧测力计所显示的拉力大小，则：
（1）由图可知，所选弹簧测力计的分度值为 0. 1 N。
（2）弹簧测力计A在竖直方向上受到的合力为 0 N。
（3）在第一次实验中，弹簧测力计A显示的是B对A的作用力F ，弹簧测力计B显示
1
的是A对B的作用力F ，这两个相互作用力的关系是F ＝ F （选填“＜”“＞”或
2 1 2
“＝”）。
（4）如果每只手的拉力均相同，那么，在两次实验中弹簧测力计 B的示数 相等
（选填“相等”或“不相等”）。【分析】（1）弹簧测力计显示的是物体对弹簧测力计的拉力；根据测力计的量程和分
度值读出示数；
（2）（4）弹簧测力计静止，处于平衡状态，故在竖直方向受到平衡力的作用，合力为
0N；
（3）物体间力的作用是相互的。
【解答】解：（1）由图可知，1N里面有10个小格，每小格代表0.1N，则所选弹簧测
力计的分度值为0.1N。
（2）由于弹簧测力计静止，处于平衡状态，故在竖直方向受到平衡力的作用，合力为
0N。
（3）由于物体间力的作用是相互的，B对A有力的作用的同时，A对B也有力的作用，
这两个力符合作用力与反作用力的要求，因此这两个力是一对相互作用力，大小相等，
即F ＝F 。
1 2
（4）每只手的拉力均相同，故两次实验手对A的拉力相等；由于A处于静止状态，水
平方向上受到的是平衡力作用，即手对A的拉力大小等于B对A的拉力大小，故两次
实验B对A的拉力大小相等。根据物体间力的作用是相互的可知，A对B的拉力大小等
于B对A的拉力大小，则A对B的拉力大小相等，即在两次实验中弹簧测力计 B的示
数相等。
故答案为：（1）0.1；（2）0；（3）＝；（4）相等。
【点评】本题考查弹簧测力计使用，属于基础知识。
24．（12分）某中学的物理课外实验小组，用如图1所示的电路来测量待测电阻R 的阻值。
x
其中，R 为定值电阻（R ＝10 ），V为电压表，S 为单刀开关，S 为单刀双掷开关，
0 0 1 2
R为滑动交阻器，E为电源，采Ω用如下步骤完成该实验：（1）按照图1所示实验电路图，用笔画线表示导线将图2实物进行连线，组成完整电
路（部分导线已连接）。
（2）在连线时开关S 应 断开 （选填“断开”或“闭合”），滑动变阻器的滑片P
1
应移到 B （选填“A”或“B”）端。
（3）闭合开关S ，将开关S 掷于1端，改变滑动变阻器滑片P的位置，记下此时电压
1 2
表V的示数U ；然后，将开关S 掷于2端，记下此时电压表V的示数U 。待测电阻阻
1 2 2
值的表达式R ＝ R （用R 、U 、U 表示）。
x 0 0 1 2
（4）重复步骤（3）的实验操作，得到数据记录表。利用表中 5次测量的数据，可得
的平均值为 3 ，待测电阻的阻值R ＝ 2 0 。
x
实验次数 1 2 3 Ω 4 5
电压U /V 0.6 0.7 0.8 0.9 1.0
1
电压U /V 1.8 2.1 2.5 2.7 2.9
2
3 3 3.1 3 2.9
【分析】（1）根据电路图连接实物图；
（2）为了保护电路，连接电路时，开关要断开；闭合开关前，滑动变阻器阻值调至最大；
（3）根据开关的位置分析电路的连接方式，根据串联电路的电压规律、欧姆定律求出
待测电阻的阻值；
（4）根据表格中的数据求出平均值；根据串联电路的分压规律得出关系式，求出R 的
x
阻值。
【解答】解：（1）按照电路图，电压表的负接线柱接单刀双掷开关中间的接线柱，定
值电阻的右端接单刀双掷开关的1接线柱，如图所示：
；
（2）连接电路时，开关要断开；滑动变阻器要移到阻值最大处，即滑片P移动到B端。
（3）R 和R 串联，单刀双掷开关的选择不影响电阻的串联关系。闭合开关S ，将开关
0 x 1
S 掷于1端，此时电压表测R 两端的电压，R 两端的电压为U ；然后，将开关S 掷于
2 0 0 1 2
2端，此时电压表测R 和R 两端的总电压，R 和R 两端的总电压为U ，根据串联电阻
0 x 0 x 2
的电压关系可知，R 两端的电压：U ＝U ﹣U ；
x x 2 1
因为两电阻串联，所以通过R 的电流等于通过R 的电流为：I ＝I ＝ ；
x 0 x 0
由欧姆定律可得，R 的阻值：R ＝ ＝ ＝ R ；
x x 0
（4）由表中数据可得 的平均值为 ＝3；
由于R 和R 串联，R 两端的电压为U ，R 和R 两端的总电压为U ，由串联电路的电
0 x 0 1 0 x 2压关系可得： ＝ ；
又因为 的平均值为3，且R ＝10 。所以，待测电阻的阻值：R ＝20 。
0 x
Ω Ω
故答案为：（1）见解析；（2）断开；B；（3） R ；（4）3；20。
0
【点评】本题考查了实物电路的连接、欧姆定律的应用、注意事项、串联电路分压规律
的应用，综合性较强。
五、计算题（本大题共2小题，共15分。解答时写出必要的文字说明、公式和重要的演算
步骤，只写出最后结果的不能得分，有数值运算的题，答案中必须写出数值和单位。）
25．（8分）如图是当今世界上最新研发的“侦探猎犬”超音速汽车，最大车速能达到
1.6×103km/h，它创造了短期内无法超越的世界纪录。在某次测试中，该超音速汽车以
1.26×103km/h 的速度在水平轨道上匀速直线行驶时，汽车受到水平方向的阻力为
1.8×105N，求在这次测试中：
（1）汽车受到水平方向的牵引力。
（2）汽车牵引力的功率。
【分析】（1）知道“侦探猎犬”匀速直线行驶，处于平衡状态，在水平方向上受到的
牵引力和阻力为一对平衡力，据此求出牵引力的大小；
（2）知道匀速行驶的速度，利用公式P＝Fv求汽车牵引力的做功功率。
【解答】解：（1）由题意可知，超音速汽车在水平轨道上匀速直线行驶时，处于平衡
状态，受到平衡力作用，因此汽车在水平方向上受到的阻力和牵引力是一对平衡力，大
小相等，则汽车受到水平方向的牵引力为F＝f＝1.8×105N；
（2）汽车的速度为v＝1.26×103km/h＝350m/s，
汽车牵引力的功率为P＝ ＝Fv＝1.8×105N×350m/s＝6.3×107W。答：（1）汽车受到水平方向的牵引力为1.8×105N；
（2）汽车牵引力的功率为6.3×107W。
【点评】本题考查了二力平衡的应用、功和功率公式、重力公式的应用，属于综合性题
目。
26．（7分）如图为某商场安装的光敏电阻自动计数器的示意图。其中，A为点光源，B为
匀速运行的自动扶梯，电源的电压为6V，R为光敏电阻，R 为定值电阻（R ＝15 ），
0 0
R 两端接计数器。当点光源的光照射在光敏电阻上时，光敏电阻R＝R ；当扶梯上Ω有顾
0 0
客通过，挡住由点光源射向光敏电阻的光线时，R的电阻值就增大，计数器则计数一次。
（1）若自动扶梯满载时，前、后相邻的两个顾客之间的距离均为 45cm，自动扶梯运行
的速度为0.9m/s，第1次光源计数到第203次计数所用的时间是多少？
（2）当自动扶梯载着顾客正常运行时，定值电阻R 消耗的最大功率是多少？
0
【分析】（1）根据速度公式求出时间；
（2）电路中的电流最大时，根据P＝I2R可知，定值电阻消耗的功率最大；根据光敏电
阻的最小阻值求出电路中的最大电流，根据功率计算公式 P＝I2R求出定值电阻R 消耗
0
的最大功率。
【解答】解：（1）第1次光源计数到第203次计数，计数器计数202次，根据v＝ 得，
所用的时间为：t＝ ＝ ＝101s；
（2）当自动扶梯载着顾客正常运行时，根据P＝I2R可知，当通过R 的电流最大时，定
0
值电阻R 消耗的功率最大。由于两电阻串联，通过两电阻的电流是相等的，根据欧姆
0
定律可得，当电路的总电阻最小时，电路的电流最大，因此R最小时，电路的总电阻最
小，而当点光源的光照射在光敏电阻上时，此时光敏电阻R的阻值最小，即为：R＝R
0
＝15 ；
Ω则根据串联电路的电阻特点和欧姆定律可得，此时的电路电流为：I＝ ＝
＝0.2A；
根据P＝I2R可得，定值电阻R 消耗的最大功率是：P＝I2R ＝（0.2A）2×15 ＝0.6W。
0 0
答：（1）第1次光源计数到第203次计数所用的时间是101s； Ω
（2）当自动扶梯载着顾客正常运行时，定值电阻R 消耗的最大功率是0.6W。
0
【点评】本题考查了速度计算公式、欧姆定律、电功率计算公式的应用，明确电路中最
大电流是解题的关键。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/6/29
14:48:10；用户：15972770568；邮箱：15972770568；学号：26197019
