专题16 家庭电路和安全用电
【结合生活实际】
1．（2024·四川达州）现代家庭生活中，很多插线板都带有USB充电口，能够直接为手机
充电。请将电路图补充完整。要求：开关S控制整个电路；S闭合后，该电路既能给手机
充电，同时又不影响为其他家用电器供电。
【答案】
【解析】由题意可知，开关S控制整个电路，则开关S位于干路； 手机充电与其他家用电
器是并联的，则USB充电接口与三孔插座并联，三孔插座按照左零右火上接地的原则接入
电路中
考点 1 家庭电路
1．（2024·四川眉山）小龙和父亲一起为家里安装电灯，连接的部分电路如图甲，A、B两接线点，与火线相连的是 点；家里电能表如图乙，原有用电器的总功率是3600W，
从电能表使用的角度考感，还能添加用电器的总功率不超过 W。
【答案】 B 800

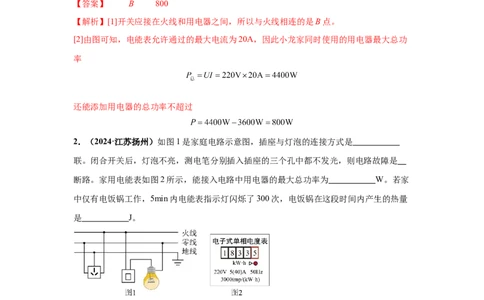

【解析】[1]开关应接在火线和用电器之间，所以与火线相连的是B点。
[2]由图可知，电能表允许通过的最大电流为20A，因此小龙家同时使用的用电器最大总功
率
还能添加用电器的总功率不超过
2．（2024·江苏扬州）如图1是家庭电路示意图，插座与灯泡的连接方式是
联。闭合开关后，灯泡不亮，测电笔分别插入插座的三个孔中都不发光，则电路故障是
断路。家用电能表如图2所示，能接入电路中用电器的最大总功率为 W。若家
中仅有电饭锅工作，5min内电能表指示灯闪烁了300次，电饭锅在这段时间内产生的热量
是 J。
【答案】 并 保险丝 8800 3.6×105
【解析】[1]由题图1可知，插座与灯泡互不影响，故它们的连接方式是并联。
[2]由图1可知，若火线上的保险丝断路，则电路中没有电流，测电笔测任何位置均不发
光。
[3]由图2可知，该电能表能接入电路中用电器的最大总功率为[4]图2中电能表常数3000imp/kW·h表示每消耗1kW·h的电能，电能表指示灯闪烁3000
次，所以当指示灯闪烁了300次，电饭煲消耗的电能即这段时间内产生的热量为
3．（2024·上海）家庭电路中的冰箱和空调是 连接的（选填“串联”或“并
联”），标有“220V 100W”的电器正常工作时，两端的电压为 V，当此电器正常
工作2小时，耗电为 度。
【答案】 并联 220 0.2
【解析】[1]家庭电路中，各用电器之间互不影响，是并联的，故冰箱和空调是并联的。
[2]标有“220V 100W” 字样的电灯，额定电压为220V，即正常工作的电压为220V。
[3]正常工作 2小时，耗电为
即正常工作2小时，耗电0.2度。

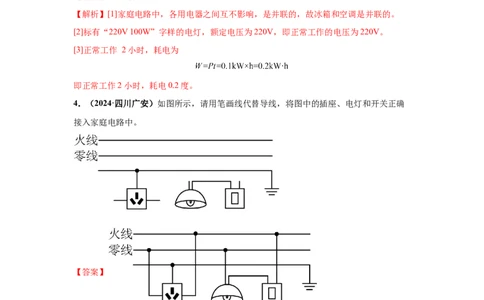

4．（2024·四川广安）如图所示，请用笔画线代替导线，将图中的插座、电灯和开关正确
接入家庭电路中。
【答案】
【解析】家庭电路中的三孔插座要按照左孔接零线，右孔接火线，上孔接地线连接；电灯
和开关接入家庭电路中时，为了能安全用电，开关应接在火线和灯泡之间
5．（2024·四川遂宁）图为家庭电路的一部分，请根据图中信息判断出火线和零线，并标
注在图中相应括号内（火线用“L”表示，零线用“N”表示）。【答案】
【解析】根据电路中三孔插座的电路接法“左零右火上接地”可知最上方的线是火线，中
间第二根线是零线
6．（2024·山东烟台）如图所示是家庭电路的一部分，请将开关控制台灯的电路补充完
整。
【答案】
【解析】开关控制台灯，开关与台灯要串联，为了安全用电，开关要接在火线上
7．（2024·河南）小华家新买了一台电暖器，部分参数如下表，通过调节旋钮，可实现高
温挡、低温挡的切换。她结合所学知识进行了研究。
额定电压 220V
高温挡功率 2000W
低温挡功率 800W（1）如图，电暖器的插头是三脚插头，插头中较长的脚与电暖器的金属外壳相连。插入插
座后，就将电暖器的金属外壳与家庭电路的 线相连，可防止漏电时对人造成伤害。
电暖器工作时房间温度升高，这是通过 的方式增大空气内能的；
（2）小华家墙上的插座允许通过的最大电流为10A，请通过计算说明此插座能否满足该电
暖器正常使用；
（3）若该电暖器一天正常工作6h，其中高温挡2h，低温挡4h，则它一天耗电多少千瓦
时？( )
（4）小华与妈妈一起做饭时，准备同时使用电饭锅和电磁炉。小华说：“应先把电暖器关
掉，否则容易使家庭电路的干路导线过热引发火灾。”请运用物理知识进行解释。
【答案】 地 热传递 见解析 见解析
【解析】（1）[1]电暖器的插头是三脚插头，插入插座后，就将电暖器的金属外壳与家庭
电路的地线相连，可防止漏电时对人造成伤害。
[2]电暖器工作时放出热量，房间内的空气吸收热量，温度升高，内能增大，是通过热传递
的方式增大空气内能的。
（2）[3]电暖气工作时的最大电流为
所以此插座能满足该电暖器正常使用。
（3）[4]一天耗电为
（4）[5]同时使用电饭锅和电磁炉，总功率较大，根据 ，电路中总电流较大，根据焦
耳定律 ，干路导线相同时间内产生的热量较多，容易使家庭电路的干路导线过热引
发火灾。
考点 2 家庭电路中电流过大的原因
8．（2024·新疆）小琴家进户线上装有空气开关，当家庭电路中的总电流大于空气开关的额定电流时，空气开关会发生“跳闸”。小琴家空气开关的额定电流可能是（ ）
A．63mA B．630mA C．63A D．630A
【答案】C
【解析】根据 大致估算家庭电路中的最大电流。家中功率最大的用电器一般为空调，
功率大约1000W，家中功率不可能超过十台空调同时工作的功率10000W，功率最大时电
流最大
故家庭电路空气开关的额定电流应略大于这个值。故ABD不符合要求，C符合要求。
故选C。
9．（2024·重庆）关于家用电器的工作过程和家庭电路，下列说法正确的是（ ）
A．家用电饭煲正常工作时将内能转化为电能
B．有金属外壳的家用电器可以使用两孔插座
C．家庭电路的总开关要安装在电能表的后面
D．空气开关的作用是在发生漏电时切断电路
【答案】C
【解析】A．家用电饭煲正常工作时，利用电流的热效应，将电能转化为内能，故A错
误；
B．有金属外壳的家用电器可能会发生漏电情况，为了避免发生触电事故，需要使用三孔
插座连接地线，故B错误；
C．电能表用于测量整个家庭消耗的电能，因此必须安装在最前面，以便准确计量。总开
关则控制整个电路的通断，为了便于检修电路，应该安装在电能表的后面，故C正确；
D．空气开关的作用是当电路中电流过大时，利用电流的磁效应将开关断开，漏电时不会
切断电路，故D错误。
故选C。
考点 3 安全用电
10．（2024·安徽）关于安全用电，下列说法错误的是（ ）
A．绝缘皮破损的电线，需要及时更换
B．家用电器工作时起火，可以直接用水浇灭C．发生触电事故时，不能直接用手去拉触电者
D．手机充电结束后，要把充电器从插座上及时拔下
【答案】B
【解析】A．绝缘层破损了的导线仍然使用，容易发生触电事故，因此需要及时更换，故
A正确，不符合题意；
B．家用电器工作时起火，如果直接用水浇灭，则可能会引起触电事故，因此应先切断电
源，故B错误，符合题意；
C．一旦发生触电事故，应立即断开电源开关，或用绝缘体将电线挑开，不能直接用手去
拉触电者，故C正确，不符合题意；
D．手机充电结束后，要把充电器从插座上及时拔下，避免充电器过热引发火灾，故D正
确，不符合题意。
故选B。
11．（2024·福建）下列做法符合安全用电原则的是（ ）
A．直接用手拉开触电的人 B．开关接在零线和电灯之间
C．不切断电源直接换灯泡 D．家用电器的金属外壳接地
【答案】D
【解析】A．发现有人触电应先断开电源，再迅速将触电者拉离电源附近进行施救，故A
不符合题意；
B．开关应接在火线和电灯之间，保证断开开关灯泡不带电，故B不符合题意；
C．不切断电源直接换灯泡容易引发触电，故C不符合题意；
D．带有金属外壳的用电器应接地，防止外壳带电发生触电事故，故D符合题意。
故选D。
12．（2024·山西）安全用电是每一位公民的必备素养。在家庭电路中，下列做法符合安全
用电的是（ ）
A．更换灯泡时不需要断开开关 B．电冰箱的金属外壳需接地线
C．电路着火可以立即用水扑灭 D．湿抹布可擦拭工作中的台灯
【答案】B
【解析】A．更换灯泡或维修电路时，应断开电源，才能避免出现触电事故，故A不符合
题意；
B．有金属外壳的用电器要使用三脚插头，通过三孔插座，金属外壳才能与地线相连，可
及时将金属外壳上的电导走，避免触电事故，故B符合题意；C．电路着火如果立即用水扑灭，则可能发生触电事故，故C不符合题意；
D．用湿抹布擦拭正在工作的电灯，由于湿抹布比较容易导电，容易发生触电事故，故D
不符合题意。
故选B。
13．（2024·湖南）关于安全用电，下列说法正确的是（ ）
A．在高压线下钓鱼
B．电冰箱的金属外壳要接地
C．用湿抹布擦拭正在工作的用电器
D．家庭电路中控制用电器的开关要接在零线与用电器之间
【答案】B
【解析】A．高压线通常带有极高的电压，一旦钓鱼竿或鱼线接触到高压线，就可能引发
严重的电击事故，甚至可能导致生命危险，不符合安全用电的原则，故A错误；
B．冰箱使用时金属外壳要接地。当冰箱的外壳和火线间的绝缘破损，使外壳带电，电流
就会流入大地，不会对人体造成伤害。故B正确；
C．湿抹布是导体，用湿抹布擦拭正在工作的用电器时很容易触电，不符合安全用电的原
则，故C错误；
D．在家庭电路中，控制用电器的开关应该接在火线与用电器之间，而不是零线与用电器
之间。电流从火线首先进入开关，然后再接入用电器，最后回到零线。这样的设计是为了
确保在开关断开时，用电器与火线之间的连接被切断，从而防止电流通过用电器，确保用
电安全。故D错误。
故选B。
14．（2024·四川泸州）安全用电，人人有责。关于生活中的用电方式，不正确的是
（ ）
A．使用验电笔检查电路时，手不能触碰到笔尾金属体
B．不要用湿手接触带电设备，不要用湿布擦抹带电设备
C．了解家庭电路中总开关位置，学会在紧急情况下断开总开关
D．手机在充电过程中，不宜进行其他操作，如通话、阅览信息等
【答案】A
【解析】A．使用验电笔检查电路时，手必须接触笔尾金属体，不能触碰笔尖金属体，故
A错误，故A符合题意；
B．生活用水是导体，不要用湿手接触带电设备，不要用湿布擦抹带电设备，否则可能发生触电事故，故B正确，B不符合题意；
C．当发生触电事故或电路着火时，首先要断开电路的总开关，生活中，应了解家庭电路
中总开关位置，学会在紧急情况下断开总开关，故C正确，C不符合题意；
D．手机在充电过程中，手机连接在正在工作的电路中，不宜进行其他操作，如通话、阅
览信息等，否则可能发生触电事故，故D正确，D不符合题意。
故选A。
15．（2024·云南）下列做法符合安全用电的是（ ）
A．及时更换绝缘皮破损的电线 B．用正在充电的电热水袋取暖
C．用潮湿的手直接拔饮水机的插头 D．插线板敞露在雨中给电动车充电
【答案】A
【解析】A．使用绝缘皮破损的电线可能会导致触电事故的发生，所以要及时更换绝缘皮
破损的电线，故A符合题意；
B．热水袋里面的液体一般不会充满，会留有一定的空气在里面，如果电热丝工作时热水
袋发生倾斜，就会导致发热管出现空烧，碰到热水袋内壁就容易将其烧穿爆炸，所以不能
用正在充电的电热水袋取暖，故B不符合题意；
C．生活用水是导体，用潮湿的手直接拔饮水机的插头，容易导致触电事故的发生，故C
不符合题意；
D．雨水是导体，插线板敞露在雨中给电动车充电可能会导致短路、漏电等事故的发生，
故D不符合题意。
故选A。
16．（2024·四川宜宾）关于安全用电，下列说法正确的是（ ）
A．用湿手触摸家庭电路开关
B．多个大功率用电器同时工作时，共用一个插座
C．使用试电笔时，手指按住笔尾金属帽，用笔尖接触被测导线
D．将冰箱的三脚插头中较长插脚去掉后，可直接插入两孔插座中使用
【答案】C
【解析】A．由于水会导电，用湿手触摸家庭电路开关，可能发生触电现象，故A错误；
B．多个大功率用电器同时工作时，共用一个插座，电功率过大，由 得，导线的电
流过大，通电时间相同时，会导致导线产生热量过多，使导线起火，故B错误；
C．使用试电笔时，手指按住笔尾金属帽，用笔尖接触被测导线，当笔尖接触火线时，测
电笔会发光，故C正确；D．将冰箱的三脚插头中较长插脚去掉后，可直接插入两孔插座中使用，当冰箱出现漏电
事故时，会发生触电现象，故D错误。
故选C。
17．（2024·四川成都）关于家庭用电，下列说法不正确的是（ ）
A．家用电器通常通过插头、插座与电源连接
B．验电笔可以用来区分火线和零线
C．电线接头接触不良，可能引发火灾
D．家庭电路着火应首先用冷水浇灭
【答案】D
【解析】A．家用电器通常通过插头、插座与电源连接，且小功率的一般用两头插头，大
功率带金属外壳的一般用三头插头，故A正确，不符合题意；
B．验电笔可以用来区分火线和零线，接触火线时发光，接触零线时不发光，故B正确，
不符合题意；
C．电线接头接触不良，会产生电火花等，可能引发火灾，故C正确，不符合题意；
D．家庭电路着火应首先断开电源，如果之间用冷水浇可能会引起触电事故，故D错误，
符合题意。
故选D。
