2023年辽宁省大连市中考物理试卷
一、选择题（本题共14小题，每小题2分，共28分）注意：第1～10小题中，每题只有
一个选项正确。第11～14小题中，每题至少有两个选项正确。
1．（2分）在公共场所，人们要轻声说话。这里的“轻”是指声音的（ ）
A．音色 B．响度 C．音调 D．频率
2．（2分）下列做法中，符合安全用电原则的是（ ）
A．用铜丝代替保险丝 B．在高压电线下放风筝
C．用湿抹布擦拭插座 D．冰箱金属外壳接地线
3．（2分）《诗经•国风》中“蒹葭苍苍，白露为霜”的诗句流传甚广。形成“露”的物
态变化是（ ）
A．液化 B．汽化 C．熔化 D．升华
4．（2分）四冲程汽油机在工作过程中，将燃气的内能转化为机械能的冲程是（ ）
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
5．（2分）新疆牧民布茹玛汗多年来义务守护国境线，在边境许多石头上刻下“中国”二
字。若石头质地均匀，刻完字的石头与刻字前相比，发生变化的是（ ）
A．质量 B．密度 C．比热容 D．硬度
6．（2分）汽车在水平路面上匀速直线行驶，与汽车的重力相平衡的是（ ）
A．汽车受到的牵引力 B．汽车受到的阻力
C．汽车对路面的压力 D．路面对汽车的支持力
7．（2分）2023年5月30日，我国搭载神舟十六号载人飞船的长征二号F遥十六运载火
箭发射圆满成功。火箭在大气层中上升时，箭体表面的温度升高，这是由于火箭
（ ）
A．从周围的空气吸热
B．表面保护材料熔化吸热
C．克服空气摩擦做功
D．周围空气中水蒸气液化放热
8．（2分）下列各电路中，电源电压不变。先闭合开关 S，再闭合开关S ，电流表示数不
1
变的是（ ）A． B．
C． D．

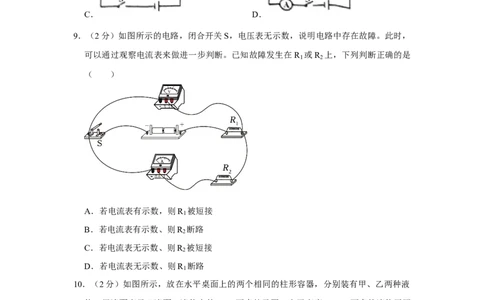

9．（2分）如图所示的电路，闭合开关S，电压表无示数，说明电路中存在故障。此时，
可以通过观察电流表来做进一步判断。已知故障发生在R 或R 上，下列判断正确的是
1 2
（ ）
A．若电流表有示数，则R 被短接
1
B．若电流表有示数、则R 断路
2
C．若电流表无示数、则R 被短接
2
D．若电流表无示数、则R 断路
1
10．（2分）如图所示，放在水平桌面上的两个相同的柱形容器，分别装有甲、乙两种液
体，甲液面高于乙液面。液体中的a、b两点处于同一水平高度，a、b两点的液体压强
相等。则两种液体的密度和质量的关系分别是（ ）
A．
甲
＜
乙
；m甲 ＞m乙 B．
甲
＜
乙
；m甲 ＜m乙
C．ρ甲 ＞ρ乙 ；m甲 ＞m乙 D．ρ甲 ＞ρ乙m甲 ＜m乙
ρ ρ ρ ρ（多选）11．（2分）下列光现象中，属于平面镜成像的是（ ）
A．水中倒影 B．立竿见影 C．海市蜃楼 D．镜花水月
（多选）12．（2分）苏轼在《江城子•密州出猎》中写到“会挽雕弓如满月，西北望，射
天狼”，表达了作者强国抗敌的心愿。对词中提到的弯弓射箭现象，下列分析正确的是
（ ）
A．用力将弓拉弯，说明力可以改变物体的形状
B．弓被拉得越弯，弓所具有的弹性势能越大
C．飞出去的箭速度越大，惯性越大
D．离弦的箭受到重力、弹力和空气阻力
（多选）13．（2分）用同种材料制成质量相等的方形盒和实心玩具鱼，把玩具鱼密封在
盒内，将盒放入水中，盒在水中静止时的位置如图所示。材料密度为 ，盒的体积为
V，水的密度为
水
。则（ ） ρ
ρ
A．玩具鱼的质量为
B．盒与玩具鱼的体积之比为2 ：
水
C．水对盒下表面的压力为 水ρgV ρ
ρ
D．盒空心部分的体积为V﹣
（多选）14．（2分）如图是某道路限载报警器的工作原理图。电源电压不变，R 是力敏
1
电阻，其阻值随压力的变化而变化。闭合开关 S，当车的质量超过限载质量时，电磁铁
吸下衔铁，电铃响。根据不同的路面，可以改变滑动变阻器滑片 P的位置，来设定不同
的限载质量。下列说法正确的是（ ）A．电磁铁能吸下衔铁，是由于通电导体在磁场中受力
B．检测时，车的质量越大电磁铁的磁性越强
C．力敏电阻R 的阻值随压力的增大而减小
1
D．若要提高设定的限载质量，应将滑片P向左移动
二、填空题（本题共9小题，每小题2分，共18分）
15．（2分）端午节是我国首个入选世界非物质文化遗产的节日，端午食粽的风俗由来已
久。煮粽子时闻到粽子的香味是 现象，改变粽子内能的方式是 。
16．（2分）人类所需能量绝大部分都直接或间接地来自太阳，太阳能是 （选填
“可”或“不可”）再生能源；太阳能电池板中的硅属于 （选填“半导
体”或“超导”）材料。
17．（2分）《论衡》中有关于用布摩擦过的琥珀吸引轻小的干草和天然磁石吸引铁针的
记载。这是因为用布摩擦过的琥珀带了 ，天然的磁石具有 。
18．（2分）“节能减排”要从身边小事做起，如离开房间后要熄灭电灯、减少电视机的
待机时间等。家庭电路中，电灯与电视机是 联的，控制电灯的开关应接在电灯
和 线之间。
19．（2分）大连地铁5号线是中国东北地区首条跨海地铁线路，线路全长约为 24km。某
地铁列车运行全程用时约为0.6h，则该列车运行全程的平均速度约为 km/h；
以行驶的列车为参照物，站台上的指示牌是 （选填“运动”或“静止”）的。
20．（2分）图甲是小刚踩着滑板车水平前行的情形，当他不蹬地时，滑板车还能向前运
动一段距离，是因为滑板车具有 。图乙是滑板车的结构示意图，①将拉杆
拉到相应高度后，旋紧调节旋钮可以增大摩擦固定拉杆；②车把刻有花纹可以增大摩
擦。请在①、②中任选一个，说出其增大摩擦的方法： （写
出序号和方法即可）。21．（2分）如图所示。放置花盆的支架只在A、D两点用螺钉固定在墙壁上，BC保持水
平。已知AC长为l ，CD长为l ，BC长为l ，花盆的重力为G，重力作用线恰好过BC
1 2 3
中 点 。 若 不 计 支 架 的 重 力 ， 则 D 点 螺 钉 对 支 架 的 水 平 拉 力 F ＝
（用已知量表示）。为了减小拉力F，花盆位置应离墙壁 一些。
22．（2分）如图所示，一束光从空气斜射入玻璃，请画出折射光线。
23．（2分）小磁针静止时的指向如图所示，请标出通电螺线管的N极，并在括号中标出
电源的“+”、“﹣”极。
三、计算题（本题共3小题，共20分）
24．（6分）某品牌电水壶的额定功率为800W。该电水壶正常工作500s，将质量为1.5kg
的水从20℃加热到80℃。已知水的比热容为4.2×103J/（kg•℃）。在此过程中，试求：
（1）水吸收的热量是多少？
（2）电水壶消耗的电能是多少？
（3）电水壶加热水的效率是多少？
25．（7分）重力为1680N的建筑材料，放在工地的水平地面上，与地面的接触面积为
0.4m2。用如图所示的滑轮组将建筑材料匀速提升了3m，滑轮组的机械效率是84%。试
求：
（1）建筑材料放在地面上时，对地面的压强是多少？（2）滑轮组做的有用功是多少？
（3）电动机对钢丝绳的拉力F是多少？
26．（7分）如图是某品牌家用电炒锅的简化电路，电源电压为 220V，R 、R 是发热电阻，
1 2
R 的阻值为88 。开关S接a时为高温挡，高温挡功率为2200W；开关S接b时为低温
2
挡。试求： Ω
（1）电阻R 的阻值是多少？
1
（2）低温挡工作时电路中的电流是多少？
（3）低温挡工作5min电流做的功是多少？
四、综合题（本题共5小题，共24分）
27．（3分）如图所示的水壶，壶盖上有个小孔，壶内装一些水，盖紧壶盖，用手堵住小
孔，将壶里的水向外倒，水流出一点后就不再流出。已知“温度不变的密闭气体，体积
越大，压强越小”。请结合该信息分析说明水不再流出的原因。
28．（5分）某小组同学在“探究凸透镜成像规律”时，实验室中可供选择的器材有：由
发光二极管组成的“F”和“T”形光源、凸透镜、光具座、光屏等。
（1）他们选择了“F”形光源进行实验，与“T”形光源相比，“F”形光源的好处是：
。
（2）将光源、凸透镜和光屏安装在光具座上，点亮光源，移动光屏，光屏上承接到不完整的像，如图所示。这是因为他们遗漏了一个实验步骤，这一步骤是：
。
（3）在探究物距大于二倍焦距的成像特点时，改变物距做了三次实验。与做一次实验
相比较，做三次实验的好处是： 。
（4）完成实验后，同学们发现实验室中还有一个焦距不同的凸透镜，以及凹透镜、硬
纸片各一个。他们想利用其中一个器材，采取增加或更换器材的方式对原实验进行拓展。
请仿照示例写出两个不同的拓展实验。
示例：将凹透镜放在凸透镜与光源之间，研究近视眼的矫正原理。
① ；
② 。
29．（5分）在“探究导体中的电流与电压的关系”的实验中，所用的器材有：定值电阻、
滑动变阻器、电流表、电压表、干电池、开关、导线等。
（1）甲小组同学连接的电路如图所示。闭合开关前，应将滑动变阻器的滑片移至
（选填“a”或“b”）端，并检查电流表、电压表的指针是否 。
（2）他们设计的实验表格如表：
电阻R＝10
实验次数Ω 1 2 3 4 5 6
电压U 0.4 0.8 1.2 1.6 2.0 2.4
电流I
请指出表格设计的不规范之处： 。
（3）乙小组同学不用滑动变阻器，通过改变干电池节数来改变电阻两端电压（每节干
电池的电压为1.5V），他们选用的电阻上标有“5 1.5A”字样。当串联六节干电池进
行实验时，竟闻到焦糊味，发现是电阻温度过高了Ω。请你用初中物理知识分析说明电阻
温度过高的原因。 。30．（5分）某科技小组为了比较“泡沫塑料和棉花的保温性能”，用大烧杯、小烧杯、
温度计、计时器、热水等器材进行实验。把小烧杯放进大烧杯中，在两个烧杯之间塞满
保温材料，将热水倒入小烧杯中，盖好插有温度计的盖子。实验装置如图所示。
（1）实验中，要控制两个小烧杯中热水的 和初温相同。
（2）根据实验数据，在方格纸上画出了图甲装置中的热水温度与时间的图象，并描出
了乙装置中的热水温度与时间的坐标点。
①请在方格纸上，将乙装置中的热水温度与时间的图象补充完整。
②根据图象可知，保温性能好的材料是 。理由是：
。
（3）分析图象，你还有什么新的发现？ （写出一条即可）。
31．（6分）2023年是中国农历兔年，妈妈买了一个兔子形状的纯金吊坠，小明想判断这
个吊坠是空心还是实心的。他利用实验箱里的天平和量筒进行测量。
（1）在调节天平横梁平衡时，将游码放在标尺左端的零刻度线处，发现指针偏向分度
盘的右侧，则应将平衡螺母向 调节。
（2）用调好的天平测量吊坠的质量，测量结果如图甲所示。则吊坠的质量是
g。（3）将吊坠放入装有30mL水的量筒内，量筒中的水面如图乙示。则吊坠的密度是
kg/m3。已知金的密度是19.3×103kg/m3，则该吊坠是 心的。
（4）小明发现了实验箱里面还有图丙所示的弹簧测力计，他想用这个弹簧测力计和水
（
水
＝1.0×103kg/m3）测量吊坠的体积。你认为小明是否能测出吊坠的体积？若能，请
写出ρ 实验方法和吊坠体积的表达式；若不能，请写出理由。 。2023年辽宁省大连市中考物理试卷
参考答案与试题解析
一、选择题（本题共14小题，每小题2分，共28分）注意：第1～10小题中，每题只有
一个选项正确。第11～14小题中，每题至少有两个选项正确。
1．（2分）在公共场所，人们要轻声说话。这里的“轻”是指声音的（ ）
A．音色 B．响度 C．音调 D．频率
【分析】声音的特性有三个：音调、响度和音色。音调是指声音的高低，响度是指声音
的大小，音色是指声音的感觉特性。
【解答】解：在公共场所，人们要轻声说话。这里的“轻”是指声音的响度小。
故选：B。
【点评】本题综合考查了音色、音调和响度的区别，是一道基础题。
2．（2分）下列做法中，符合安全用电原则的是（ ）
A．用铜丝代替保险丝 B．在高压电线下放风筝
C．用湿抹布擦拭插座 D．冰箱金属外壳接地线
【分析】（1）根据保险丝的作用进行分析，即当电路中电流过大时，保险丝会熔断，
当换成不易熔断的铁丝或铜丝时，起不到保险作用；
（2）安全用电的原则：不接触低压带电体，不靠近高压带电体；
（3）湿抹布是导体；
（4）带有金属外壳的用电器，外壳一定要接地。
【解答】解：A、保险丝熔断后，若用铜丝或铁丝代替，当电路中电流过大时，铜丝或
铁丝的熔点较高，不容易熔断，起不到保险作用，故A错误；
B．安全用电的原则是：不靠近高压带电体，不接触低压带电体。不可以在高压输电线
下放风筝，故B错误；
C、湿抹布是导体，用湿抹布擦拭插座容易触电，故C错误；
D、有金属外壳的用电器，其金属外壳一定要通过三脚插头接地，以防用电器外壳带电，
会危及人身安全，故D正确；
故选：D。
【点评】本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，
加强安全意识，不能违反。
3．（2分）《诗经•国风》中“蒹葭苍苍，白露为霜”的诗句流传甚广。形成“露”的物态变化是（ ）
A．液化 B．汽化 C．熔化 D．升华
【分析】物质由气态变为液态的过程叫液化。
【解答】解：露是空气中的水蒸气液化形成的小水珠。故A正确，BCD错误。
故选：A。
【点评】此题考查了液化现象，难度不大，属基础题目。
4．（2分）四冲程汽油机在工作过程中，将燃气的内能转化为机械能的冲程是（ ）
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
【分析】在内燃机的做功冲程中能量转化是内能转化为机械能，压缩冲程中能量转化是
机械能转化为内能。
【解答】解：
四冲程汽油机在做功冲程中，高温高压燃气推动活塞做功，将内能转化为机械能，故C
正确。
故选：C。
【点评】解决此题要结合内燃机的四个冲程工作特点进行分析解答，基础性题目。
5．（2分）新疆牧民布茹玛汗多年来义务守护国境线，在边境许多石头上刻下“中国”二
字。若石头质地均匀，刻完字的石头与刻字前相比，发生变化的是（ ）
A．质量 B．密度 C．比热容 D．硬度
【分析】根据对质量、比热容、密度、硬度的认识分析判断。
【解答】解：A．“中国石”刻字前、后质量有损耗，故刻字后质量变小，故A正确；
B．密度是物质的特性，刻字前、后，密度就不变，故B错误；
C．比热容是物质的特性，刻字前、后，比热容不变，故C错误；
D、硬度是物质的特性，刻字前、后，硬度不变，故D错误；
故选：A。
【点评】本题考查了对质量属性，以及对密度、硬度和比热容特性的理解，属于基础题
目。
6．（2分）汽车在水平路面上匀速直线行驶，与汽车的重力相平衡的是（ ）
A．汽车受到的牵引力 B．汽车受到的阻力
C．汽车对路面的压力 D．路面对汽车的支持力
【分析】二力平衡的条件：大小相等、方向相反、作用在同一条直线上、作用在同一个
物体上。【解答】解：汽车的重力与路面对汽车的支持力大小相等、方向相反、作用在一条直线
上、作用在同一物体上，是一对平衡力，故D正确，ABC错误。
故选：D。
【点评】解答本题的关键是牢记二力平衡的条件，注意四个条件缺一不可。
7．（2分）2023年5月30日，我国搭载神舟十六号载人飞船的长征二号F遥十六运载火
箭发射圆满成功。火箭在大气层中上升时，箭体表面的温度升高，这是由于火箭
（ ）
A．从周围的空气吸热
B．表面保护材料熔化吸热
C．克服空气摩擦做功
D．周围空气中水蒸气液化放热
【分析】改变内能的方法：做功和热传递。
【解答】解：
火箭在大气层中上升时，箭体表面的温度升高，这是由于火箭上升过程中与空气摩擦，
克服空气摩擦做功，这是通过做功的方式增加内能。
故选：C。
【点评】本题考查了改变内能的方式，属于基础题，难度不大。
8．（2分）下列各电路中，电源电压不变。先闭合开关 S，再闭合开关S ，电流表示数不
1
变的是（ ）
A． B．
C． D．
【分析】A.当S闭合时，电阻R 和电阻R 串联；再闭合S 后，R 被短路，只有R 接入
1 2 1 2 1
电路，根据欧姆定律分别计算两种情况的电流值，比较得出结论；
B.当S闭合时，电阻R 和电阻R 并联，由于S 断开，电阻R 支路断路，电流表测通过
1 2 1 1R 的电流；再闭合S 后，电阻R 支路连通，根据欧姆定律分别计算两种情况的电流值，
1 1 1
比较得出结论；
C.当S闭合时，电阻R 和电阻R 并联，电流表测通过R 的电流，由于S 断开，电阻R
1 2 2 1 1
支路断路；再闭合S 后，电阻R 支路连通，并联电路各支路电压相等且等于电源电压，
1 1
根据欧姆定律分别计算两种情况的电流值，比较得出结论；
D.当S闭合时，电阻R 和电阻R 并联，电流表测干路电流，由于S 断开，电阻R 支路
1 2 1 1
断路；再闭合S 后，电阻R 支路连通，电流表示数I等于两支路电流之和，根据欧姆
1 1
定律分别计算两种情况的电流值，比较得出结论。
【解答】解：
A.当S闭合时，电阻R 和电阻R 串联，根据欧姆定律，此时电流表示数I＝ ；
1 2
再闭合S 后，R 被短路，只有R 接入电路，此时电流表示数I＝ ，S 断开前后电流
1 2 1 1
表示数不等，发生了变化，故A错误。
B.当S闭合时，电阻R 和电阻R 并联，由于S 断开，电阻R 支路断路，电流表测通过
1 2 1 1
R 的电流，电流表示数为0；再闭合S 后，电阻R 支路连通，此时电流表示数I＝
1 1 1
，S 断开前后电流表示数不等，发生了变化，故B错误。
1
C.当S闭合时，电阻R 和电阻R 并联，电流表测通过R 的电流，由于S 断开，电阻R
1 2 2 1 1
支路断路，此时电流表示数I＝ ；再闭合S 后，电阻R 支路连通，并联电路各支路
1 1
电压相等且等于电源电压，故R 两端电压为U，此时电流表示数I＝ ，S 断开前后
2 1
电流表示数不变，故C正确。
D.当S闭合时，电阻R 和电阻R 并联，电流表测干路电流，由于S 断开，电阻R 支路
1 2 1 1断路，此时电流表示数I＝ ；再闭合S 后，电阻R 支路连通，电流表示数I等于两
1 1
支路电流之和，故电流表示数I＝I +I ＝ + ，S 断开前后电流表示数不等，故D错
1 2 1
误。
故选：C。
【点评】考察串并联电路电流电压的特点及欧姆定律，并考察学生对动态电路的分析能
力。
9．（2分）如图所示的电路，闭合开关S，电压表无示数，说明电路中存在故障。此时，
可以通过观察电流表来做进一步判断。已知故障发生在R 或R 上，下列判断正确的是
1 2
（ ）
A．若电流表有示数，则R 被短接
1
B．若电流表有示数、则R 断路
2
C．若电流表无示数、则R 被短接
2
D．若电流表无示数、则R 断路
1
【分析】由图可知，电阻R 与电阻R 串联，电压表测量电阻R 两端的电压，电流表测
1 2 2
量电路中的电流，闭合开关S，电压表无示数，且故障发生在R 或R 上，可能是电阻
1 2
R 断路或电阻R 短路，根据电流表具体分析。
1 2
【解答】解：由图可知，电阻R 与电阻R 串联，电压表测量电阻R 两端的电压，电流
1 2 2
表测量电路中的电流，
A．若R 被短接，则电流表和电压表都有示数，故A不符合题意；
1
B．若R 断路，电流表无示数，故B不符合题意；
2
C．若R 被短接，则电压表无示数，电流表有示数，故C不符合题意；
2D．若R 断路，电流表和电压表都没有示数，故D正确。
1
故选：D。
【点评】电路故障短路和断路的判断，短路时电路中有电流，断路时电路中无电流。特
别是电压表所测的用电器断路，电压表与电路串联。要会辨别不同故障所出现的不同情
况。
10．（2分）如图所示，放在水平桌面上的两个相同的柱形容器，分别装有甲、乙两种液
体，甲液面高于乙液面。液体中的a、b两点处于同一水平高度，a、b两点的液体压强
相等。则两种液体的密度和质量的关系分别是（ ）
A．
甲
＜
乙
；m甲 ＞m乙 B．
甲
＜
乙
；m甲 ＜m乙
C．ρ甲 ＞ρ乙 ；m甲 ＞m乙 D．ρ甲 ＞ρ乙m甲 ＜m乙
【分ρ析】aρ、a两点的压强相等，a的深度大于b的ρ深度，ρ 利用p＝ gh可得两液体的密度
关系；而a、b两点到容器底的距离相等，可得从a、b两点向下的ρ液体对容器底的压强
大小关系；两种液体对容器底的压强等于a、b点的压强加上a、b点以下液体产生的压
强，最后得出两种液体对容器底的压强大小关系；由p＝ 得到两种液体对容器底部的
压力关系，对于柱形容器内的液体其对底部的压力与其重力大小相同，由G＝mg可得
到两种液体的质量关系。
【解答】解：a、b两点的压强相等，即p ＝p ，
a b
因为p＝ gh，h ＜h ，
b a
所以两液ρ体的密度关系：
甲
＜
乙
，
又因为a、b两点到容器底ρ的距离ρ 相等，
所以从a、b两点以下的液体对容器底的压强关系：p ′＜p ′，
a b
而两种液体对容器底的压强：p甲 ＝p
a
+p
a
′，p乙 ＝p
b
+p
b
′，
所以p甲 ＜p乙 ；
两种液体对容器底的压强p＝ ＝ ＝ ，由于两容器底面积相等，p甲 ＜p乙 ，故两种
液体的质量m甲 ＜m乙 。
故选：B。【点评】本题考查了液体压强公式p＝ gh的应用，要理解“深度”的含义，熟练运用
压强公式进行解答。 ρ
（多选）11．（2分）下列光现象中，属于平面镜成像的是（ ）
A．水中倒影 B．立竿见影 C．海市蜃楼 D．镜花水月
【分析】（1）光从一种介质斜射入另一种介质时，光的传播方向会发生改变，这就是
光的折射，光的折射现象有：透镜的应用、池水变浅了等。
（2）光在同一均匀介质中是沿直线传播的，光的直线传播现象有：小孔成像、影子的
形成、日食和月食现象；
（3）光的反射是指光线遇到障碍物被反射回来的现象，光的反射现象有：平面镜成像、
水中的倒影等。
【解答】解：A、水中倒影，属于平面镜成像，是由光的反射形成的，故A符合题意；
B、立竿见影属于光的直线传播，故B不符合题意；
C、海市蜃楼是光在不均匀的大气中传播形成的光的折射现象，故C不符合题意；
D、镜花水月是指花在镜子中成像，月亮在水中成像，都属于平面镜成像，是光的反射
形成的，故D符合题意。
故选：AD。
【点评】此题通过几个词语考查学生对光的折射、光的直线传播、光的反射的理解，解
题的关键是理解词语反应的物理情境，一定程度上考查了学生的语文知识，在学习过程
中要善于利用所学知识解释有关现象。
（多选）12．（2分）苏轼在《江城子•密州出猎》中写到“会挽雕弓如满月，西北望，射
天狼”，表达了作者强国抗敌的心愿。对词中提到的弯弓射箭现象，下列分析正确的是
（ ）
A．用力将弓拉弯，说明力可以改变物体的形状
B．弓被拉得越弯，弓所具有的弹性势能越大
C．飞出去的箭速度越大，惯性越大
D．离弦的箭受到重力、弹力和空气阻力
【分析】（1）力可以改变物体的形状，也可以改变物体的运动状态；
（2）弓的弹性势能与弓的形变有关，形变量越大，弹性势能越大；
（3）物体保持原来运动状态不变的性质叫惯性，一切物体都有惯性，惯性是物体的固
有属性，取决于物体的质量，与物体的运动状态、速度快慢及受力情况无关；
（4）离弦的箭不再受弹力作用。【解答】解：A、拉弓时，弓的形状发生了变化，说明力可以改变物体的形状，故A正
确
B、弓的弹性势能与弓的形变有关，形变量越大，弹性势能越大，故弓拉得越弯，所具
有的弹性势能越大，故B正确；
C、惯性的大小取决于物体的质量，与物体的速度无关，故C错误；
D、离弦的箭能在空中飞行很远的一段距离，在此过程中箭受到重力、空气阻力，不再
受弹力，故D错误。
故选：AB。
【点评】这是一道综合题，考查了力的作用效果、惯性和重力，是一道基础题。

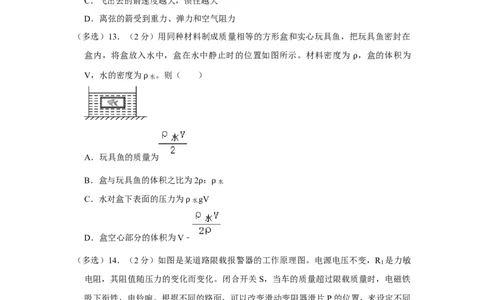

（多选）13．（2分）用同种材料制成质量相等的方形盒和实心玩具鱼，把玩具鱼密封在
盒内，将盒放入水中，盒在水中静止时的位置如图所示。材料密度为 ，盒的体积为
V，水的密度为
水
。则（ ） ρ
ρ
A．玩具鱼的质量为
B．盒与玩具鱼的体积之比为2 ：
水
C．水对盒下表面的压力为 水ρgV ρ
ρ
D．盒空心部分的体积为V﹣
【分析】（1）根据方形盒和实心玩具鱼整体悬浮时，浮力等于总重力，据此列式求出
玩具鱼的质量；
（2）假设方形盒和实心玩具鱼分别为m，利用密度公式和阿基米德原理分别表示出盒
与玩具鱼的体积，据此求二者体积之比；
（3）根据压力差法分析水对盒下表面的压力与浮力的大小关系；
（4）盒空心部分的体积等于盒的体积减去盒的材料的体积，据此分析判断出答案。
【解答】解：
A、由于方形盒和实心玩具鱼整体悬浮时，总重力等于浮力，即G总 ＝F浮 ＝ 水gV，
ρ则玩具鱼的重力G ＝ ＝ ，玩具鱼的质量m ＝ ＝
1 1
＝ ，故A正确；
B、假设方形盒和实心玩具鱼分别为m，则玩具鱼的体积V ＝ ，方形盒和实心玩具
1
鱼的总重力G总 ＝2mg，
根据阿基米德原理得盒的体积V＝ ＝ ＝ ＝ ，
所以盒与玩具鱼的体积之比 ＝ ，故B正确；
C、根据压力差法可知，水对盒的浮力等于水对盒下表面的压力减去水对盒上表面的压
力，所以水对盒下表面的压力大于水对盒的浮力，即水对盒下表面的压力大于 水gV，
故C错误； ρ
D、根据盒与玩具鱼的体积之比 ＝ ，变形得实心玩具鱼的体积V ＝
1
，
因为同种材料制成质量相等的方形盒和实心玩具鱼，所以方形盒中材料的体积等于实心
玩具鱼的体积，即V方盒 ＝V
1
，则盒空心部分的体积V空心 ＝V﹣V方盒 ＝V﹣V
1
＝V﹣
，故D正确。
故选：ABD。
【点评】本题考查了密度公式的应用、浮沉条件的应用、阿基米德原理的应用，有一定
的难度。（多选）14．（2分）如图是某道路限载报警器的工作原理图。电源电压不变，R 是力敏
1
电阻，其阻值随压力的变化而变化。闭合开关 S，当车的质量超过限载质量时，电磁铁
吸下衔铁，电铃响。根据不同的路面，可以改变滑动变阻器滑片 P的位置，来设定不同
的限载质量。下列说法正确的是（ ）
A．电磁铁能吸下衔铁，是由于通电导体在磁场中受力
B．检测时，车的质量越大电磁铁的磁性越强
C．力敏电阻R 的阻值随压力的增大而减小
1
D．若要提高设定的限载质量，应将滑片P向左移动
【分析】（1）电磁铁是利用电流的磁效应来工作的。
（2）车的质量越大，对力敏电阻的压力越大，力敏电阻的阻值越小，电路中的电流越
大，电磁铁的磁性越强。
（3）根据题意分析可知：力敏电阻的阻值随压力的增大而减小。
（4）根据欧姆定律和力敏电阻的特性进行分析。
【解答】解：A、电磁铁能吸下衔铁，是由于通电导体的周围存在磁场，故A错误；
B、检测时，车的质量越大，对力敏电阻的压力越大，力敏电阻的阻值越小，电路中的
电流越大，电磁铁的磁性越强，故B正确；
C、力敏电阻R 的阻值随压力的增大而减小，故C正确；
1
D、若要提高设定的限载质量，此时力敏电阻的阻值减小，电磁铁吸下衔铁时的电流不
变，根据欧姆定律，应该增大滑动变阻器的电阻，应将滑片P向左移动，故D正确。
故选：BCD。
【点评】本题考查的是电磁继电器的基本构造和原理；知道影响电磁铁磁性强弱的因素；
会根据欧姆定律进行分析。
二、填空题（本题共9小题，每小题2分，共18分）
15．（2分）端午节是我国首个入选世界非物质文化遗产的节日，端午食粽的风俗由来已
久。煮粽子时闻到粽子的香味是 扩散 现象，改变粽子内能的方式是 热传递 。【分析】不同物质接触时，分子彼此进入对方的现象叫扩散；改变内能的方法：做功和
热传递。
【解答】解：能闻到粽子的香味是由于分子不停地做无规则运动产生的扩散现象；
煮粽子的过程是利用热传递的方法改变粽子的内能。
故答案为：扩散；热传递。
【点评】以端午节吃粽子为背景，考查了与热现象有关的两个知识点，贴近生活，体现
了物理与生活的联系，难度不大。

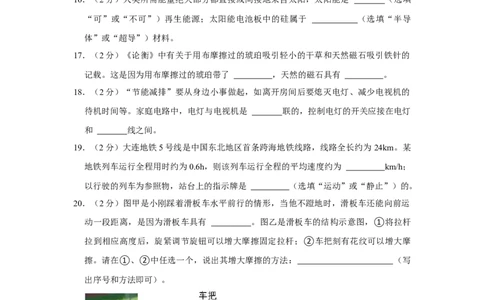

16．（2分）人类所需能量绝大部分都直接或间接地来自太阳，太阳能是 可 （选填
“可”或“不可”）再生能源；太阳能电池板中的硅属于 半导体 （选填“半导
体”或“超导”）材料。
【分析】（1）能够短期内从自然界中直接获取的一次能源叫可再生能源，
（2）太阳能电池板中的硅属于半导体材料。
【解答】解：人类所需能量绝大部分都直接或间接地来自太阳，太阳能是可再生能源；
太阳能电池板中的硅属于半导体材料。
故答案为：可；半导体。
【点评】本题考查的是能源的分类和半导体材料的应用，属于基础性题目。
17．（2分）《论衡》中有关于用布摩擦过的琥珀吸引轻小的干草和天然磁石吸引铁针的
记载。这是因为用布摩擦过的琥珀带了 电荷 ，天然的磁石具有 磁性 。
【分析】不同物质在相互摩擦的过程中，束缚电子本领强的得电子带负电，束缚电子本
领弱的失电子带正电，这就是摩擦起电的过程；带电体具有吸引轻小物质的性质。
磁体具有吸引铁、钴、镍等物质的性质，叫磁性。
【解答】解：用布摩擦过的琥珀可以吸引轻小物质，是因为琥珀带了电荷；
天然的磁石能够吸引铁针，这是因为磁石具有磁性。
故答案为：电荷；磁性。
【点评】本题主要考查了对摩擦起电的了解，对磁性的认识等，属基础题，难度不大。
18．（2分）“节能减排”要从身边小事做起，如离开房间后要熄灭电灯、减少电视机的
待机时间等。家庭电路中，电灯与电视机是 并 联的，控制电灯的开关应接在电灯
和 火 线之间。
【分析】家用电器都并联在电路中；开关控制用电器时，开关接在用电器和火线之间。
【解答】解：家庭电路中电视机和电灯的连接方式是并联的，工作时互不影响；控制电
灯的开关应接在火线上，这样在断开开关时，电灯处不带电，可保证用电安全。故答案为：并；火。
【点评】本题考查了家庭电路的连接方式、开关与灯泡的连接要求，难度不大。
19．（2分）大连地铁5号线是中国东北地区首条跨海地铁线路，线路全长约为 24km。某
地铁列车运行全程用时约为0.6h，则该列车运行全程的平均速度约为 40 km/h；以
行驶的列车为参照物，站台上的指示牌是 运动 （选填“运动”或“静止”）的。
【分析】知道列车行驶的路程和时间，根据v＝ 求出运行全程的平均速度；
运动和静止是相对的，相对于参照物来说物体位置发生变化则是运动的，否则是静止的。
【解答】解：（1）列车运行全程的平均速度：
v＝ ＝ ＝40km/h；
（2）当列车驶离站台时，当以列车为参照物，站台相对于列车来说位置发生变化，所
以说站台上的指示牌是运动的。
故答案为：40；运动。
【点评】本题考查了平均速度的计算以及运动和静止相对性的理解与掌握，是一道基础
题目。
20．（2分）图甲是小刚踩着滑板车水平前行的情形，当他不蹬地时，滑板车还能向前运
动一段距离，是因为滑板车具有 惯性 。图乙是滑板车的结构示意图，①将拉杆拉
到相应高度后，旋紧调节旋钮可以增大摩擦固定拉杆；②车把刻有花纹可以增大摩擦。
请在①、②中任选一个，说出其增大摩擦的方法： ① 增大压力（或 ② 增大接触面
粗糙程度） （写出序号和方法即可）。
【分析】（1）物体保持原来运动状态不变的性质叫惯性，一切物体都有惯性；
（2）增大摩擦的方法：在接触面粗糙程度一定时，增大压力；在压力一定时，增大接
触面的粗糙程度。【解答】解：当他不蹬地时，滑板车还能向前运动一段距离，是因为滑板车具有惯性，
仍然要保持原来的运动状态；
①将拉杆拉到相应高度后，旋紧调节旋钮，是在接触面粗糙程度一定时，通过增大压
力来增大摩擦力；
②车把刻有花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力。
故答案为：惯性；①增大压力（或②增大接触面粗糙程度）。
【点评】此题考查惯性、增大摩擦的方法，属于常考题目，难度不大。平时学习物理知
识时要多联系生活实际、多举例、多解释，提高利用所学物理知识分析实际问题的能力。
21．（2分）如图所示。放置花盆的支架只在A、D两点用螺钉固定在墙壁上，BC保持水
平。已知AC长为l ，CD长为l ，BC长为l ，花盆的重力为G，重力作用线恰好过BC
1 2 3
中点。若不计支架的重力，则D点螺钉对支架的水平拉力F＝ （用已
知量表示）。为了减小拉力F，花盆位置应离墙壁 近 一些。
【分析】（1）先确定出支点，D处螺钉的水平拉力为动力、花盆对支架的压力为阻力；
支点到动力、阻力的作用线的距离为动力臂、阻力臂，从根据杠杆平衡条件求出 D处螺
钉的水平拉力的大小；
（2）根据杠杆平衡条件可知，在阻力、动力臂一定的情况下，阻力臂越小，动力越小、
越省力、越牢固，据此根据图示情景分析答题。
【解答】解：（1）支点为A，花盆对支架的压力为阻力F ，从支点A做到花盆重力作
2
用线的垂线，支点到垂足的距离为阻力臂 ，
A点是支点，花盆处在BC中点处，则花盆对支架压力（阻力）F ＝G；
2
D处螺钉水平拉力（动力）的力臂l +l ，
1 2由杠杆平衡条件可得：F （l +l ）＝F × ，
1 1 2 2
D处螺钉的水平拉力的大小：
F ＝ ；
1
（2）由杠杆平衡条件可知，在阻力、动力臂不变的情况下，阻力臂越小、动力越小、
越省力；所以为了安全，应减小阻力臂，从而减小D处的拉力，花盆应尽量靠近墙壁。
故答案为： ；近。
【点评】本题考查了杠杆的五要素、杠杆平衡条件的应用，属于基础题目。
22．（2分）如图所示，一束光从空气斜射入玻璃，请画出折射光线。
【分析】光从空气斜射入玻璃中，折射角小于入射角，根据光的折射规律可以做出对应
的折射光线。
【解答】解：图中已画出法线，光从空气斜射入玻璃中，折射角小于入射角，折射光线
与入射光线分居法线两侧，据此在法线左侧的玻璃中画出折射光线，如图所示：
【点评】本题考查了根据光的折射规律的作图，在做光路图时，要注意细节：光线要画
实线，并且有箭头表示方向。
23．（2分）小磁针静止时的指向如图所示，请标出通电螺线管的N极，并在括号中标出
电源的“+”、“﹣”极。【分析】根据小磁针的N极指向，利用磁极间的作用规律可以确定螺线管的N、S极；
根据磁感线特点可确定磁感线方向；根据螺线管的N、S极和线圈绕向，利用安培定则
可以确定螺线管中的电流方向，进而可以确定电源正负极。
【解答】解：由于异名磁极相互吸引，所以当小磁针自由静止时，与小磁针 N极靠近的
螺线管的左端是S极，右端为N极；
根据图示的线圈绕向和螺线管的N、S极，利用安培定则可以确定螺线管中电流的方向
是从螺线管的右端流入，左端流出，因此电源的左端为负极，如下图所示：
【点评】安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，告诉其中的两个
可以确定第三个。在此题的第二问中就是间接告诉了磁场方向和线圈绕向来确定电流方
向。
三、计算题（本题共3小题，共20分）
24．（6分）某品牌电水壶的额定功率为800W。该电水壶正常工作500s，将质量为1.5kg
的水从20℃加热到80℃。已知水的比热容为4.2×103J/（kg•℃）。在此过程中，试求：
（1）水吸收的热量是多少？
（2）电水壶消耗的电能是多少？
（3）电水壶加热水的效率是多少？
【分析】（1）知道水的质量、水的比热容和水温的变化，利用 Q吸 ＝cm（t﹣t
0
）求出
水吸收的热量；
（2）根据W＝Pt计算电能；
（3）该电水壶加热的效率等于水吸收的热量与电水壶消耗的电能之比。
【解答】解：
（1）水吸收的热量：
Q吸 ＝cm（t﹣t
0
）＝4.2×103J/（kg•℃）×1.5kg×（80℃﹣20℃）
＝3.78×105J；
（2）电热水壶正常工作时，P＝P额 ＝800W，
由P＝ 可得，电水壶消耗的电能为：
W＝Pt＝800W×500s＝4×105J；
（3）该电水壶加热水的效率：
＝ ×100%＝ ×100%＝94.5%。
η答：（1）水吸收的热量是3.78×105J。
（2）电水壶消耗的电能是4×105J。
（3）电水壶加热水的效率是94.5%。
【点评】本题为热量的综合计算题，考查了吸热公式以及效率公式的应用，属于中档题。
25．（7分）重力为1680N的建筑材料，放在工地的水平地面上，与地面的接触面积为
0.4m2。用如图所示的滑轮组将建筑材料匀速提升了3m，滑轮组的机械效率是84%。试
求：
（1）建筑材料放在地面上时，对地面的压强是多少？
（2）滑轮组做的有用功是多少？
（3）电动机对钢丝绳的拉力F是多少？
【分析】（1）利用压强公式p＝ 计算建筑材料放在地面上时，对地面的压强；
（2）利用W有 ＝Gh计算滑轮组做的有用功；
（3）利用 ＝ 计算出总功，再利用W总 ＝Fs计算电动机对钢丝绳的拉力F。
【解答】解η：（1）由题意得，建筑材料放在地面上时，对地面的压力F＝G＝1680N，
建筑材料放在地面上时，对地面的压强p＝ ＝ ＝4200Pa；
（2）滑轮组做的有用功
W有 ＝Gh＝1680N×3m＝5040J；
（3）由 ＝ 得， ＝ ＝6000J，
由图可知η，钢丝绳的股数n＝2，钢丝绳端通过的距离s＝nh＝2×3m＝6m，
电动机对钢丝绳的拉力
F＝ ＝ ＝1000N。
答：（1）建筑材料放在地面上时，对地面的压强是4200Pa；
（2）滑轮组做的有用功是5040J；
（3）电动机对钢丝绳的拉力F是1000N。
【点评】本题考查了固体压强的计算、功的相关计算、机械效率的相关计算，解题关键
是熟悉相关力学公式。
26．（7分）如图是某品牌家用电炒锅的简化电路，电源电压为 220V，R 、R 是发热电阻，
1 2
R 的阻值为88 。开关S接a时为高温挡，高温挡功率为2200W；开关S接b时为低温
2
挡。试求： Ω
（1）电阻R 的阻值是多少？
1
（2）低温挡工作时电路中的电流是多少？
（3）低温挡工作5min电流做的功是多少？
【分析】（1）由题意和电路图可知，当开关接1时，只有R 接入电路中，此时为高温
1
挡，知道电源电压和高温挡的功率，根据P＝ 求出R 的阻值；
1（2）开关接b时，R 和R 串联，此时为低温挡，根据电阻串联的规律求出电路中的总
1 2
电阻，根据欧姆定律求出电路中的电流；
（3）根据W＝UIt计算低温挡工作5min电流做的功。
【解答】解：（1）由题意和电路图可知，当开关接a时，只有R 接入电路中，此时为
1
高温挡，功率为2200W，
根据P＝ 可得R 的阻值为：R ＝ ＝ ＝22 ；
1 1
（2）开关S接b时为低温挡，R 、R 串联， Ω
1 2
此时电路中的总电阻为：R总 ＝R
1
+R
2
＝22 +88 ＝110 ；
Ω Ω Ω
此时电路中的电流：I＝ ＝ ＝2A；
（3）低温挡工作5min电流做的功：W＝UIt＝220V×2A×5×60s＝1.32×105J。
答：（1）电阻R 的阻值是22 。
1
（2）低温挡工作时电路中的电Ω流是2A。
（3）低温挡工作5min电流做的功是1.32×105J。
【点评】本题考查了串联电路的特点、欧姆定律和电功公式的灵活应用以及对电路图的
分析，是一道较简单的计算题。
四、综合题（本题共5小题，共24分）
27．（3分）如图所示的水壶，壶盖上有个小孔，壶内装一些水，盖紧壶盖，用手堵住小
孔，将壶里的水向外倒，水流出一点后就不再流出。已知“温度不变的密闭气体，体积
越大，压强越小”。请结合该信息分析说明水不再流出的原因。
【分析】外界有大气压强，瓶内的水有压强，瓶内水面的上方也有气体的压强，分析这
三种压强之间的关系，可得出水流出一点后就不再流出的原因。
【解答】答：液体流动时，是从压强大的地方流向压强小的地方，一开始，瓶内气体压
强p气 等于大气压强p
0
，向外倒水时，壶身处水位高于壶嘴内水位，壶嘴处向外的压强
p内 ＝p气+p水 ＞p
0
，水就流出；流水过程中，由p水 ＝ gh知流水过程中h减小，所以p水 减小。且瓶内气体体积变大，
压强p气 也减小，所以ρp内 减小，水流速度变小；
最后，当p 减小到p 时，水就不流出了。
a 0
【点评】能正确分析瓶内水的压强、大气压强和瓶内气体压强三者的变化关系，是正确
解答的关键。
28．（5分）某小组同学在“探究凸透镜成像规律”时，实验室中可供选择的器材有：由
发光二极管组成的“F”和“T”形光源、凸透镜、光具座、光屏等。
（1）他们选择了“F”形光源进行实验，与“T”形光源相比，“F”形光源的好处是：
可以比较出像与物左右是否相反 。
（2）将光源、凸透镜和光屏安装在光具座上，点亮光源，移动光屏，光屏上承接到不
完整的像，如图所示。这是因为他们遗漏了一个实验步骤，这一步骤是： 将光源、凸
透镜、光屏三者中心调到同一高度 。
（3）在探究物距大于二倍焦距的成像特点时，改变物距做了三次实验。与做一次实验
相比较，做三次实验的好处是： 使实验结论具有普遍性 。
（4）完成实验后，同学们发现实验室中还有一个焦距不同的凸透镜，以及凹透镜、硬
纸片各一个。他们想利用其中一个器材，采取增加或更换器材的方式对原实验进行拓展。
请仿照示例写出两个不同的拓展实验。
示例：将凹透镜放在凸透镜与光源之间，研究近视眼的矫正原理。
① LED 灯代替蜡烛可以使光屏上成像更清晰、稳定并且无污染 ；
② 用硬纸片遮住凸透镜一部分，研究成像亮度与凸透镜透光多少的关系 。
【分析】（1）选用“F”形光源更便于比较出像与物体左右是否相反；
（2）光源、凸透镜、光屏三者中心要在同一高度；
（3）初中物理用实验探究物理问题时要进行多次实验，有的是为了多次测量求平均值
来减小误差；有的是多次测量发现变化规律；有的是为了使实验结论具有普遍性；
（4）拓展实验：如，由刻度尺可以直接读出物距和像距大小、LED灯代替蜡烛可以使
光屏上成像更清晰、稳定并且无污染、在标有均匀格子的面板上可以比较像与物的大小
关系、更换厚度更大的凸透镜，探究焦距变化对成像的影响、将近视眼镜放在凸透镜前
面；探究近视眼的矫正原理等。【解答】解：（1）与“T”形光源相比，“F”形光源的好处是：可以比较出像与物左
右是否相反；
（2）出现如图所示的现象，原因是光源、凸透镜、光屏三者中心没有调到同一高度；
（3）用实验来探究凸透镜成像规律时，要多进行几次实验，使实验结论具有普遍性；
（4）拓展实验：①LED灯代替蜡烛可以使光屏上成像更清晰、稳定并且无污染；②
用硬纸片遮住凸透镜一部分，研究成像亮度与凸透镜透光多少的关系。
故答案为：（1）可以比较出像与物左右是否相反；（2）光源、凸透镜、光屏三者中心
没有调到同一高度；（3）使实验结论具有普遍性；（4）①LED灯代替蜡烛可以使光
屏上成像更清晰、稳定并且无污染；②用硬纸片遮住凸透镜一部分，研究成像亮度与
凸透镜透光多少的关系。
【点评】探究凸透镜成像实验时，要理解烛焰、凸透镜、光屏在同一直线上，在同一高
度的原因等，进行多次实验的目的等，不要机械的重复实验，要理解这样操作的目的。
凸透镜成像的三种情况和应用是凸透镜成像习题的重要依据，一定要熟练掌握。
29．（5分）在“探究导体中的电流与电压的关系”的实验中，所用的器材有：定值电阻、
滑动变阻器、电流表、电压表、干电池、开关、导线等。
（1）甲小组同学连接的电路如图所示。闭合开关前，应将滑动变阻器的滑片移至 b
（选填“a”或“b”）端，并检查电流表、电压表的指针是否 在零刻度线处 。
（2）他们设计的实验表格如表：
电阻R＝10
实验次数Ω 1 2 3 4 5 6
电压U 0.4 0.8 1.2 1.6 2.0 2.4
电流I
请指出表格设计的不规范之处： 物理量后面没有单位 。
（3）乙小组同学不用滑动变阻器，通过改变干电池节数来改变电阻两端电压（每节干
电池的电压为1.5V），他们选用的电阻上标有“5 1.5A”字样。当串联六节干电池进
行实验时，竟闻到焦糊味，发现是电阻温度过高了Ω。请你用初中物理知识分析说明电阻
温度过高的原因。 当串联六节干电池时，电阻两端电压为 9V ，通过电阻的电流为
1.8A ，超过电阻的额定电流，根据 Q ＝ I 2 Rt ，单位时间内产生热量较多，导致温度过高 。
。【分析】（1）闭合开关前，为保护电路，变阻器连入电路的电阻要最大；电流表、电
压表使用前要调零；
（2）物理量应有单位；
（3）根据欧姆定律得出通过电阻的电流，并与1.5A比较，根据Q＝I2Rt分析。
【解答】解：（1）甲小组同学连接的电路如图所示。闭合开关前，变阻器连入电路的
电阻最大，应将滑动变阻器的滑片移至b端，并检查电流表、电压表的指针是否在零刻
度线处。
（2）表格设计的不规范之处：物理量后面没有单位；
（3）当串联六节干电池时，电阻两端电压为9V，根据欧姆定律可知，通过电阻的电流
为：
I＝ ＝1.8A，超过电阻的额定电流1.5A，根据Q＝I2Rt，单位时间内产生热量较
多，导致温度过高。
故答案为：（1）b；在零刻度线处；
（2）物理量后面没有单位；
（3）当串联六节干电池时，电阻两端电压为9V，通过电阻的电流为1.8A，超过电阻的
额定电流，根据Q＝I2Rt，单位时间内产生热量较多，导致温度过高。
【点评】本题探究导体中的电流与电压的关系，考查电路连接、注意事项、欧姆定律和
焦耳定律的运用。
30．（5分）某科技小组为了比较“泡沫塑料和棉花的保温性能”，用大烧杯、小烧杯、
温度计、计时器、热水等器材进行实验。把小烧杯放进大烧杯中，在两个烧杯之间塞满
保温材料，将热水倒入小烧杯中，盖好插有温度计的盖子。实验装置如图所示。（1）实验中，要控制两个小烧杯中热水的 质量 和初温相同。
（2）根据实验数据，在方格纸上画出了图甲装置中的热水温度与时间的图象，并描出
了乙装置中的热水温度与时间的坐标点。
①请在方格纸上，将乙装置中的热水温度与时间的图象补充完整。
②根据图象可知，保温性能好的材料是 泡沫塑料 。理由是： 装置甲中的热水温
度降低的慢 。
（3）分析图象，你还有什么新的发现？ 室温为 2 0 ℃ （写出一条即可）。
【分析】（1）影响水温度变化的因素有很多，根据控制变量法提出实验注意事项；
（2）①描点作图；
②根据坐标图象中用两种不同物质做保温材料时的曲线，判断物质的保温性能；
（3）根据热传递的条件，当两物体的温度相同时，热传递将停止。
【解答】解：（1）在实验中，为了使实验结论准确、可靠，需要控制水的初温和热水
的质量相同；
（2）①描点作图如下：
②由图象可知，在相同时间内，装置甲中的热水温度降低的慢，因此泡沫塑料材料保
温效果好；
（3）由图象可知，当温度降到20℃时，温度不再变化，所以室温为20℃。故答案为：（1）质量；（2）①如上图所示； ②泡沫塑料；装置甲中的热水温度降低
的慢；（3）室温为20℃。
【点评】本题比较两种材料保温性能，考查实验数据分析、控制变量法的运用和热传递
的条件。
31．（6分）2023年是中国农历兔年，妈妈买了一个兔子形状的纯金吊坠，小明想判断这
个吊坠是空心还是实心的。他利用实验箱里的天平和量筒进行测量。
（1）在调节天平横梁平衡时，将游码放在标尺左端的零刻度线处，发现指针偏向分度
盘的右侧，则应将平衡螺母向 左 调节。
（2）用调好的天平测量吊坠的质量，测量结果如图甲所示。则吊坠的质量是 20.8
g。
（3）将吊坠放入装有30mL水的量筒内，量筒中的水面如图乙示。则吊坠的密度是
5.2×10 3 kg/m3。已知金的密度是19.3×103kg/m3，则该吊坠是 空 心的。
（4）小明发现了实验箱里面还有图丙所示的弹簧测力计，他想用这个弹簧测力计和水
（
水
＝1.0×103kg/m3）测量吊坠的体积。你认为小明是否能测出吊坠的体积？若能，请
写ρ出实验方法和吊坠体积的表达式；若不能，请写出理由。 不能；吊坠的质量与体
积都太小，放在水中时弹簧测力计的变化量小于其分度值，无法利用浮力测出吊坠体积
。
【分析】（1）在调节天平横梁平衡时，指针偏向右侧，右端下沉，左端上翘，平衡螺
母向上翘的方向移动。
（2）天平的读数等于砝码的质量加游码在标尺上所对的刻度值；
（3）吊坠的体积等于量筒中增加水的体积，根据密度的计算公式 ＝ 即可求出吊坠的
密度； ρ（4）根据吊坠的质量和体积以及弹簧测力计的分度值进行分析解答。
【解答】解：（1）当调节天平横梁平衡时，将游码移至横梁标尺左端零刻度线处，发
现指针停在分度盘的右侧，右端下沉，左端上翘，要使平衡螺母向左移动。
（2）由图甲知，标尺的分度值为0.2g，所以吊坠的质量为m＝20g+0.8g＝20.8g；
（3）吊坠的体积等于量筒中水增加的体积：V＝34mL﹣30mL＝4mL＝4cm3；
吊坠的密 ＝ ＝ ＝5.2g/cm3＝5.2×103kg/m3；
因为金的密 ρ 度是 ′＝19.3×103kg/m3＝19.3g/cm3，
ρ
则质量为20.8g的金的体积为V′＝ ＝ ≈1.08cm3＜4cm3，
所以该吊坠是空心的；
（4）因为吊坠的质量与体积都太小，吊坠的浮力 F 浮 ＝ 水gV 排 ＝ 水gV 物 ＝
1×103kg/m3×10N/kg×4×10﹣6m3＝0.04N，而弹簧测力计的分度值ρ为0.2N，即ρ放在水中时
弹簧测力计的变化量小于其分度值，无法利用浮力测出吊坠体积，所以利用弹簧测力计
和水不能测出吊坠的体积。
故答案为：（1）左；（2）20.8；（3）5.2×103；空；（4）不能；吊坠的质量与体积都
太小，放在水中时弹簧测力计的变化量小于其分度值，无法利用浮力测出吊坠体积。
【点评】本题考查了量筒与天平的使用及读数，密度公式的应用等问题。量筒是初中物
理中的常用测量仪器，利用密度公式进行计算，这都是我们在测量密度的实验中必须掌
握的。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/7/15
8:35:11；用户：15972770568；邮箱：15972770568；学号：26197019
