2023年湖南省衡阳市中考物理试卷
一、单项选择题（本题12个小题，每小题3分，共36分。在每小题给出的四个选项中，
只有一个是正确的。）
1．（3分）（2023•衡阳）“在物理的花园里，挖呀挖呀挖……”，“物理的花园”里有
很多与生活相关的知识，下列物理量最接近生活实际的是（ ）
A．初中物理教科书的长度约为26cm
B．人感觉舒适的室温约为37℃
C．一名初中生的质量约为500kg
D．家庭电路电压约为380V
2．（3分）（2023•衡阳）下列光现象中，由于光的折射形成的是（ ）
A． 手影
B． 筷子错位
C． 水中倒影
D． 小孔成像
3．（3分）（2023•衡阳）端午节举行龙舟赛时，运动员喊着号子、和着鼓点有节奏地同
时划桨。下列有关现象说法错误的是（ ）
A．鼓声是通过空气传到岸上观众耳朵中的
B．鼓声是由鼓面振动产生的
C．运动员打鼓用的力越大，鼓声音调越高D．岸上观众是通过音色分辨出鼓声、号子声的
4．（3分）（2023•衡阳）自然现象中蕴含着丰富的物理知识。下列现象中属于液化的是
（ ）
A． 冰雪消融 B． 露珠形成
C． 滴水成冰 D． 雾凇结成
5．（3分）（2023•衡阳）2023年5月30日16时许，神舟十六载人飞船与空间站天和核
心舱成功对接，“太空之吻”再现苍穹。下列说法正确的是（ ）
A．飞船加速升空时，飞船的动能减小，重力势能增大
B．飞船与空间站成功对接后，飞船相对空间站是运动的
C．航天员在空间站与地面控制中心视频对话是通过电磁波传递信息
D．火箭用液态氢做燃料，是因为液态氢比热容大
6．（3分）（2023•衡阳）现在的电动自行车为了安全设计了双钥匙电动安全锁，这里的
钥匙相当于“开关”，只有两把钥匙同时使用（开关闭合）才能开锁。以下符合设计要
求的电路图是（ ）
A． B．
C． D．
7．（3分）（2023•衡阳）物理知识与人们的生活息息相关，以下说法错误的是（ ）A．晾衣服时把衣服放在通风处是为了加快水的蒸发
B．用高压锅煮食物更容易熟是因为锅内液面上方气压大，液体沸点低的缘故
C．钢丝钳是一种省力杠杆
D．太阳能是一种清洁的可再生能源
8．（3分）（2023•衡阳）如图所示，磁性黑板刷吸在竖直悬挂的黑板上静止不动，黑板
由铁质材料制成。下列说法正确的是（ ）
A．黑板刷受到的重力与黑板刷受到的摩擦力大小相等
B．用垂直于黑板的力压黑板刷时，黑板刷受到的摩擦力增大
C．黑板刷对黑板的吸引力与黑板对黑板刷的吸引力是一对平衡力
D．黑板刷受到的重力与黑板对黑板刷的吸引力是一对平衡力
9．（3分）（2023•衡阳）我们的学习和生活都离不开电，在日常生活中树立安全用电的
意识十分重要。如图所示的各种做法中，符合安全用电原则的是（ ）
A． 使用绝缘皮破损的电线
B． 在高压线下钓鱼
C． 多个大功率用电器使用同一插座D． 发现有人触电立刻切断电源
10．（3分）（2023•衡阳）在化学实验中，常用胶头滴管吸取药液，下列现象中，“吸”
的物理原理与其相同的是（ ）
A．拔火罐时玻璃罐“吸”在皮肤上
B．穿在身上的化纤衣服容易“吸“灰尘
C．磁铁可以“吸”引钉子、大头针等铁制品
D．若人站在安全线以内的区域候车，会被驶过的列车“吸”进铁轨
11．（3分）（2023•衡阳）有一种手电筒内部有一个线圈，线圈内有一个可来回运动的条
形磁体，摇动手电筒时即可产生电流，使灯泡发光。下列图示实验中，与此手电筒工作
原理一致的是（ ）
A． B．
C． D．
12．（3分）（2023•衡阳）用如图所示的电动起重机将6000N的重物匀速提升了4m，电
动机的功率为5000W，此过程用时10s。下列说法正确的是（ ）
A．起重机对重物做的有用功是2×104J
B．起重机的电动机做的总功是6×104JC．起重机的机械效率是48%
D．若减小动滑轮的重力，起重机的机械效率将变小
二、双项选择题（本题4个小题，每小题3分，共12分。在每小题给出的四个选项中，只
有2个是正确的。全部选对的得3分，选对但不全的得2分，不选或有错选的得0分。）
（多选）13．（3分）（2023•衡阳）对下列四幅图所示的情景，说法正确的是（ ）
A．图甲：人坐在船上推另一艘船，两艘船向相反方向运动，说明物体间力的作用是相
互的
B．图乙：撞击锤柄下端能使锤头紧套在锤柄上，这是因为锤头受到了惯性力的作用
C．图丙：从斜面上滚下的小球受到磁体的作用，运动方向发生改变，说明力可以改变
物体的运动状态
D．图丁：篆刻刀的刀口做得很锋利，是通过减小受力面积来减小压强的
（多选）14．（3分）（2023•衡阳）2023年上海车展，中国某自主品牌发布了一款新能源
越野汽车，拥有易四方和云辇﹣P智能液压车身控制系统两大顶级技术加持，具备四轮
独立驱动能力，能够实现极限操稳、应急浮水、原地掉头等功能。下列说法正确的是（
）
A．该款汽车是四轮四电机独立驱动，四电机之间是串联工作的
B．该款汽车在加速行驶时车身平稳，受平衡力作用
C．该款汽车应急浮水漂浮时，浮力与重力大小相等
D．该款汽车刀片电池充电时将电能转化为化学能
（多选）15．（3分）（2023•衡阳）“奋斗者”号是我国自主研发建造的第一艘万米级全
海深潜水器。某次执行任务时，“奋斗者”号在马里亚纳海沟成功坐底，坐底深度为
10909m。当“奋斗者”号下潜到1×104m深处时，其总质量为36t，体积为30m3（海水
密度取1.0×103kg/m3）。下列说法正确的是（ ）
A．“奋斗者”号上浮和下潜是靠改变浮力大小实现的
B．“奋斗者”号上浮和下潜是靠改变自身重力大小实现的C．“奋斗者”号下潜到1×104m深处时受到海水压强为1×108Pa
D．“奋斗者”号下潜到1×104m深处时受到海水浮力为3.6×105N
（多选）16．（3分）（2023•衡阳）如图甲所示，电源电压保持不变，小灯泡的额定电压
为6V，闭合开关S后，当滑片P从R的一端滑到另一端的过程中，小灯泡的I﹣U关系
图象如图乙所示。下列说法正确的是（ ）
A．电源电压为9V
B．小灯泡的额定功率为6W
C．滑动变阻器的最大电阻为6
D．滑动变阻器阻值最大时，滑Ω动变阻器10s内产生的热量为22.5J
三、作图与填空题（本题5个小题，其中第17、18题每小题2分，第19、20题每小题2分，
第21题4分，共14分）
17．（2分）（2023•衡阳）如图所示，一束光射向平面镜的O点，请画出法线和反射光线。
18．（2分）（2023•衡阳）桔槔是中国古代用于灌溉或汲水的一种器具，是杠杆的一种应
用，如图甲所示。图乙是桔槔的简化示意图，请在图乙中作出水桶所受重力示意图，并
画出动力的力臂l 。
119．（3分）（2023•衡阳）今年“五一”小长假，很多人去南湖公园烧烤。烤肉时，香气
四溢属于 现象，表明分子在不停地做无规则运动；炭火烤肉是通过
的方式增大肉的内能（选填“做功”或“热传递”）；木炭在燃烧过程中将
能转化为内能。
20．（3分）（2023•衡阳）衡阳市青少年活动中心已经投入使用，在活动中心的科技馆里
有一个“静电球”，当人触摸“静电球”时，头发丝便会一根根地竖起，形成“怒发冲
冠”的景象，如图甲所示。这是由于头发丝带有 （选填“同种”或“异
种”）电荷互相排斥的结果，在实验室中用到的 （选填“验电器”或“试
电笔”）就是利用这一原理制成的仪器，在科技馆里还有一个叫做“球吸”的展品，如
图乙所示。当按下出风按钮后，会有气流从两只空心球中间的缝隙通过，两只小球向中
间靠拢，这一现象说明：气体流速越大的位置压强越 。
21．（4分）（2023•衡阳）燃气热水器将质量为30kg、温度为15℃的水加热到65℃，消
耗天然气0.18m3，在此过程中水吸收的热量是 J，热水器烧水时的效率
是 。[c水 ＝4.2×103J/（kg•℃）；q天然气 ＝4×107J/m3]
四、实验探究题（本题3个小题，每小题6分，共18分）
22．（6分）（2023•衡阳）小明同学利用光具座、凸透镜、蜡烛、光屏等实验器材探究凸
透镜成像的规律：（1）如图甲所示，小明将一束平行光正对凸透镜，移动光屏，直到光屏上形成一个最
小最亮的光斑，该凸透镜的焦距为 cm。
（2）实验时，把凸透镜固定在光具座50cm刻度线处，为使像成在光屏中央，应将烛焰、
凸透镜和光屏三者中心调到 。
（3）小明将蜡烛移至光具座20cm刻度线处，如图乙所示，移动光屏，直到烛焰在光屏
上成清晰的像，则该像是倒立、 的实像。生活中的 （选填“放大
镜”、“投影仪”或“照相机”）就是利用这种成像规律工作的。
（4）接着，小明保持凸透镜在光具座上的位置不动，如果仅将图乙中蜡烛和光屏的位
置互换，发现光屏上仍能观察到烛焰清晰的像。这是因为在光的折射现象中，光路是
的。
（5）在如图乙所示实验情形下，如果保持凸透镜和光屏的位置不变，将蜡烛适当远离
凸透镜，发现光屏上烛焰的像变得模糊不清，此现象可以体现 （选填“近
视眼”或“远视眼”）的成像情况。
23．（6分）（2023•衡阳）在“探究液体压强与哪些因素有关”的实验中，小亮同学取四
只瓶嘴大小相同的塑料瓶去底（其中B、C、D三个粗细相同），在瓶嘴上扎橡皮膜，
将其倒置，如图所示向A、B、C瓶中装入水，D瓶中装入盐水。
（1）瓶嘴下方橡皮膜鼓起的程度可反映液体压强的大小，此研究方法是
（选填“控制变量法”或“转换法”）。
（2）根据A、B两瓶子橡皮膜鼓起的程度相同，可知：液体的压强与液体的质量
（选填“有关”或“无关”）。（3）根据 B、C 两瓶子橡皮膜鼓起的程度不同，可知：液体的压强与液体的
有关。
（4）为了探究液体压强与液体密度的关系，要通过比较 两个瓶子橡皮膜鼓
起的程度，得出的结论是：液体压强与液体的密度有关。
（5）实验后，该同学自制如图E装置继续探究，已知隔板在容器的中央，他向隔板左
侧倒水，发现橡皮膜向右侧凸起，这说明液体对容器 有压强（选填“底部”
或“侧壁”）。他再向隔板右侧倒入另一种液体，当加到一定程度时，橡皮膜恢复原状，
如图F所示，则此液体密度 （选填“大于”“等于”或“小于”）水的密度。
24．（6分）（2023•衡阳）在“测量小灯泡的电阻”实验中，有如下器材：电压表、电流
表、开关、电压为4.5V电源、额定电压为2.5V的小灯泡、标有“30 1A”的滑动变阻
器、导线若干。 Ω
（1）请用笔画线代替导线，按照图甲所示的电路图将图乙的实物电路连接完整。
（2）连接电路时，开关应 （选填“断开”或“闭合”）。
（3）甲组同学连接好电路，闭合开关后灯泡发出明亮耀眼的光并很快熄灭。检查后，
发现连线正确，请你找出实验中操作不当之处： 。
（4）乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数。接下来应进行的操作
是 （选填字母）。
A.检查电路是否断路
B.移动滑动变阻器滑片，观察小灯泡是否发光
（5）丙组同学规范操作进行实验，将得到的数据记录在下面的表格中，根据表格中的
数据计算出小灯泡正常发光时的电阻为 （保留一位小数）。他们发现小灯
泡电阻发生了变化，其原因是灯丝电阻受 Ω的影响。
实验次数 1 2 3 4
电压U/V 1.0 1.5 2.0 2.5电流I/A 0.18 0.22 0.24 0.26
电阻R/ 5.6 6.8 8.3
五、综合题（本Ω 题3个小题，其中第25、26题每小题6分，第27题8分，共20分）
25．（6分）（2023•衡阳）如图所示是北京冬奥会中国女子冰壶比赛时的情景．冰壶由花
岗岩凿磨而成，质量为20kg，体积为8×10﹣3m3，停在冰面上时冰壶与冰面的接触面积
为0.02m2。某次比赛中，投掷手将冰壶推出，冰壶在12s内向前滑行了18m。求：
（1）冰壶在滑行过程中的平均速度。
（2）冰壶的密度。
（3）冰壶停在水平冰面上时，冰壶对冰面的压强。
26．（6分）（2023•衡阳）如图所示的电路中，电源两端电压为6V并保持不变。当开关
S闭合、S 断开时，电流表示数为0.2A；当开关S、S 都闭合时，电流表示数为0.5A。
1 1
求：
（1）当开关S、S 都闭合时，通过R 的电流。
1 2
（2）R 的阻值。
2
（3）当开关S、S 都闭合时，通电1min电流通过R 做的功。
1 1
27．（8分）（2023•衡阳）近几年衡阳市进行老旧小区改造，不少多层楼房安装了电梯。
图甲是某小区电梯的结构示意图，它由轿厢、配重、滑轮、缆绳、钢丝绳和电动机组成，
轿厢质量为400kg，配重质量为300kg，绳重和摩擦忽略不计。为了安全，电梯设置了
超载自动报警系统，如图乙。闭合控制开关S ，电梯没有超载时，再闭合运行开关S ，
1 2
电动机正常工作；超载时（即控制电路中的电流I≥0.1A），电铃发出报警铃声，即使
闭合S ，电动机也不工作。控制电路电源电压为9V，定值电阻R 的阻值为30 ，电磁
2 1
Ω铁线圈电阻不计，轿厢内底面压力传感器R 的阻值与它所受压力F的关系如图丙所示。
2
（1）该电梯空载静止时，与轿厢相连的缆绳对轿厢的拉力为 N；超载时，
图乙中触点将与 点接触（选填“A”或“B”），电铃发出报警铃声。
（2）该电梯某次轿厢内载人和货物的总重为8000N，试通过计算判断电梯是否超载。
（3）如图丁所示是某次电梯上升时的v﹣t图象，若轿厢内人和货物总重为5000N，求
电梯匀速上升运行阶段，电动机牵引轿厢的钢丝绳做功的功率。2023年湖南省衡阳市中考物理试卷
参考答案与试题解析
一、单项选择题（本题12个小题，每小题3分，共36分。在每小题给出的四个选项中，
只有一个是正确的。）
1．（3分）（2023•衡阳）“在物理的花园里，挖呀挖呀挖……”，“物理的花园”里有
很多与生活相关的知识，下列物理量最接近生活实际的是（ ）
A．初中物理教科书的长度约为26cm
B．人感觉舒适的室温约为37℃
C．一名初中生的质量约为500kg
D．家庭电路电压约为380V
【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要
进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解：A、一根筷子的长度约25cm，初中物理教科书的长度略大于此数值，在
26cm左右，故A正确；
B、人感觉舒适的室温约为23℃，故B错误；
C．成年人的质量在65kg左右，中学生的质量比成年人小一些，在50kg左右，故C错
误；
D、家庭电路的电压约为220V，故D错误。
故选：A。
【点评】物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，
这种能力的提高，对我们的生活同样具有很大的现实意义。
2．（3分）（2023•衡阳）下列光现象中，由于光的折射形成的是（ ）
A． 手影
B． 筷子错位C． 水中倒影
D． 小孔成像
【分析】光的折射：光由一种透明介质斜射入另一种透明介质时传播方向发生改变的现
象。
【解答】解：A、手影是由光的直线传播形成的，故A错误；
B、筷子“弯折”了，是由光的折射形成的，故B正确；
C、水中的倒影，属于平面镜成像，是由光的反射形成的，故C错误；
D、小孔成像的原理是光的直线传播，故D错误。
故选：B。
【点评】本题考查了光的直线传播、光的反射和折射，是一道基础题。
3．（3分）（2023•衡阳）端午节举行龙舟赛时，运动员喊着号子、和着鼓点有节奏地同
时划桨。下列有关现象说法错误的是（ ）
A．鼓声是通过空气传到岸上观众耳朵中的
B．鼓声是由鼓面振动产生的
C．运动员打鼓用的力越大，鼓声音调越高
D．岸上观众是通过音色分辨出鼓声、号子声的
【分析】声音是物体的振动产生的；声音的传播需要介质，空气可以传声；响度与振幅
有关；音色是发声体的声音品质，由发声体本身的特征决定。
【解答】解：A、空气可以传声，鼓声是通过空气传到岸上观众耳朵中的，故A正确；
B、鼓声是由鼓面振动产生的，故B正确；
C、运动员打鼓用的力越大，鼓声响度越大，故C错误；
D、岸上观众是通过音色分辨出鼓声、号子声的，故D正确。
故选：C。
【点评】本题考查了有关声的现象，属于基础题。
4．（3分）（2023•衡阳）自然现象中蕴含着丰富的物理知识。下列现象中属于液化的是
（ ）A． 冰雪消融 B． 露珠形成
C． 滴水成冰 D． 雾凇结成
【分析】物质由固态变为液态叫熔化，由液态变为固态叫凝固；由液态变为气态叫汽化，
由气态变为液态叫液化；由固态直接变为气态叫升华，由气态直接变为固态叫凝华。
【解答】解：A、冰雪消融是固态变为液态，是熔化现象，故A错误；
B、露珠形成是空气中的水蒸气变成液态的小水滴，是液化现象，故B正确；
C、滴水成冰是液态变成固态，是凝固现象，故C错误；
D、雾凇结成是气态直接变成固态，是凝华现象，故D错误；
故选：B。
【点评】分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处
于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。
5．（3分）（2023•衡阳）2023年5月30日16时许，神舟十六载人飞船与空间站天和核
心舱成功对接，“太空之吻”再现苍穹。下列说法正确的是（ ）
A．飞船加速升空时，飞船的动能减小，重力势能增大
B．飞船与空间站成功对接后，飞船相对空间站是运动的
C．航天员在空间站与地面控制中心视频对话是通过电磁波传递信息
D．火箭用液态氢做燃料，是因为液态氢比热容大
【分析】（1）物体由于运动而具有的能叫动能，质量越大，速度越大，动能就越大；
物体由于被举高而具有的能叫重力势能，质量越大，高度越高，重力势能就越大；
（2）研究机械运动时，假定不动的物体叫参照物。与参照物相比，物体位置有变化，
说明物体在运动；物体位置没有变化，说明物体处于静止状态；
（3）电磁波能传递信息，且电磁波的传播不需要介质；
（4）热值是燃料的一种特性；在完全燃烧相同质量的不同燃料时，热值越大的燃料燃烧释放出的热量越多。
【解答】解：A、火箭上升过程中，质量不变，速度增大、高度增大，则火箭的动能增
大，重力势能增大，故A错误；
B、飞船与空间站成功对接后，飞船相对空间站之间没有发生位置的变化，是静止的，
故B错误；
C、电磁波能传递信息，且电磁波的传播不需要介质，航天员在空间站与地面控制中心
视频对话是通过电磁波传递信息，故C正确；
D、火箭发射时要选用热值大的燃料，燃料完全燃烧时，热值的氢燃料燃料提供的内能
越多，对外做功越多，故D错误。
故选：C。
【点评】本题考查了能量的转化、燃料的热值、运动和静止的相对性、电磁波的传播与
应用，涉及知识点较多但难度不大，属于基础题。
6．（3分）（2023•衡阳）现在的电动自行车为了安全设计了双钥匙电动安全锁，这里的
钥匙相当于“开关”，只有两把钥匙同时使用（开关闭合）才能开锁。以下符合设计要
求的电路图是（ ）
A． B．
C． D．
【分析】根据“两把钥匙同时使用（开关闭合）才能开锁”利用串并联电路的特点确定
两开关的连接方式。
【解答】解：根据题意可知，两把钥匙同时使用（开关闭合）才能开锁，故两钥匙（开
关）应串联后再与电动机串联，故C正确。
故选：C。
【点评】本题考查了根据要求设计电路图，关键是确定两开关的连接方式。
7．（3分）（2023•衡阳）物理知识与人们的生活息息相关，以下说法错误的是（ ）
A．晾衣服时把衣服放在通风处是为了加快水的蒸发B．用高压锅煮食物更容易熟是因为锅内液面上方气压大，液体沸点低的缘故
C．钢丝钳是一种省力杠杆
D．太阳能是一种清洁的可再生能源
【分析】（1）影响蒸发快慢的因素：液体的温度、表面积和液体表面上方的空气流动；
（2）液体的沸点随气压的增大而增大；
（3）先判断钢丝钳在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种
类型的杠杆；
（4）可再生能源可以短时间内从自然界中源源不断地获取。
【解答】解：A、晾衣服时要放在通风处加快了空气的流动，从而加快水分的蒸发，故
A正确；
B、用高压锅煮食物更容易熟是因为锅内液面上方气压大，液体沸点高的缘故，故 B错
误；
C、钢丝钳在使用过程中，动力臂大于阻力臂，是省力杠杆，故C正确；
D、太阳能是一种清洁、无污染的可再生能源，故D正确。
故选：B。
【点评】此题主要考查了影响蒸发快慢的因素、液体沸点与气压的关系、杠杆的分类、
太阳能有关的知识。
8．（3分）（2023•衡阳）如图所示，磁性黑板刷吸在竖直悬挂的黑板上静止不动，黑板
由铁质材料制成。下列说法正确的是（ ）
A．黑板刷受到的重力与黑板刷受到的摩擦力大小相等
B．用垂直于黑板的力压黑板刷时，黑板刷受到的摩擦力增大
C．黑板刷对黑板的吸引力与黑板对黑板刷的吸引力是一对平衡力
D．黑板刷受到的重力与黑板对黑板刷的吸引力是一对平衡力
【分析】二力平衡的条件：大小相等、方向相反、作用在一条直线上、作用在一个物体
上，相互作用力作用在不同物体上。
【解答】解：AB、黑板刷受到的重力与黑刷受到的摩擦力是一对平衡力，大小相等，
当用垂直于黑板刷的力压黑板刷时，由于重力不变，所以黑板刷受到的摩擦力大小不变，故A正确，B错误；
C．黑板刷对黑板的吸引力与黑板对黑板刷的吸引力作用在不同物体地上，不是一对平
衡力，故C错误；
D．黑板刷受到的重力反向竖直向下，黑板对黑板刷的吸引力水平方向，因而两个力不
在同一直线上，不是一对平衡力，故D错误；
故选：A。
【点评】本题主要考查学生对平衡力的辨别，学习中特别要注意平衡力和相互作用力的
区别：是否作用于同一物体。

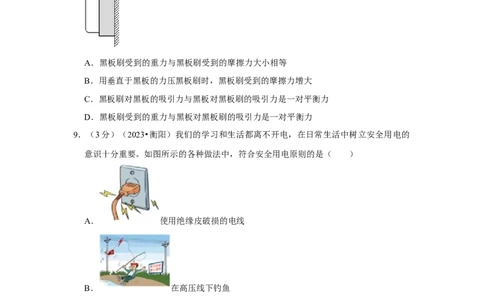

9．（3分）（2023•衡阳）我们的学习和生活都离不开电，在日常生活中树立安全用电的
意识十分重要。如图所示的各种做法中，符合安全用电原则的是（ ）
A． 使用绝缘皮破损的电线
B． 在高压线下钓鱼
C． 多个大功率用电器使用同一插座
D． 发现有人触电立刻切断电源
【分析】（1）使用绝缘皮破损的电线容易漏电和触电；
（2）安全用电原则：不靠近高压带电体，不接触低压带电体；
（3）用电器功率过大会引起火灾；
（4）发现有人触电，应立刻切断电源。
【解答】解：A、使用绝缘皮破损的电线容易发生漏电和触电事故，故A不符合安全用电原则；
B、在高压线下钓鱼，易发生高压电弧触电，故B不符合安全用电原则；
C、多个大功率用电器使用同一插座，通过插座的电流过大而引起火灾，故 C不符合安
全用电原则；
D、发现有人触电立刻切断电源，然后在施救，故D符合安全用电原则；
故选：D。
【点评】本题考查了安全用电原则、触电的预防和处理，属于基础题。
10．（3分）（2023•衡阳）在化学实验中，常用胶头滴管吸取药液，下列现象中，“吸”
的物理原理与其相同的是（ ）
A．拔火罐时玻璃罐“吸”在皮肤上
B．穿在身上的化纤衣服容易“吸“灰尘
C．磁铁可以“吸”引钉子、大头针等铁制品
D．若人站在安全线以内的区域候车，会被驶过的列车“吸”进铁轨
【分析】（1）由于大气有重力且具有流动性，故大气会对地球表面的物体产生压强；
大气压在生活中有很广泛的应用，如：吸饮料、钢笔吸墨水、吸盘式挂钩等等；
（2）由于摩擦而使物体带电叫摩擦起电，带电体具有吸引轻小物体的性质；
（3）磁铁的性质：磁铁具有磁性，它能吸引铁、钴、镍等；
（4）在流体中，流速越大的位置压强越小。
【解答】解：用胶头滴管吸取化学药液，要先把滴管橡胶内的空气挤出，在外界大气压
的作用下，药液就被压进滴管里；
A、拔火罐使用时，先把酒精在罐内烧一下，罐内空气受热排出，此时迅速把罐扣在皮
肤上，使罐内气体温度升高，等到罐内的空气冷却后压强降低，小于外面的大气压，外
面的大气压就将罐紧紧地压在皮肤上，所以这是由于大气压引起的，故A符合题意；
B、穿在身上的化纤衣服容易“吸“灰尘，因为化纤衣服摩擦起电后带静电，会吸引轻
小物体，与大气压无关，故B不符合题意；
C、磁铁具有磁性，它能吸引钉子、大头针等铁制品，不是大气压引起的，故 C不符合
题意；
D、当列车驶进铁轨时，会带动人和车之间的空气流动速度加快，此时人外侧的空气流
动速度慢；根据流体压强与流速的关系可知，人外侧空气流速小、压强大，而内侧（列
车周围）空气流速大、压强小，会产生一个向内侧的压强差，将人“吸”进铁轨，易出
现危险，故D不符合题意。故选：A。
【点评】此类题举出的例子一般都是学生平时生活中接触过的，所以要在平时学习中多
留心这类与物理有关的生活现象，体现了物理来源于生活，服务于社会的新课程理念。

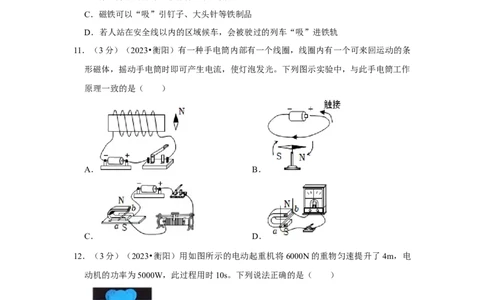

11．（3分）（2023•衡阳）有一种手电筒内部有一个线圈，线圈内有一个可来回运动的条
形磁体，摇动手电筒时即可产生电流，使灯泡发光。下列图示实验中，与此手电筒工作
原理一致的是（ ）
A． B．
C． D．
【分析】（1）手摇电筒是利用电磁感应现象制成的，磁铁在线圈中来回运动，使线圈
切割磁感线，从而产生了感应电流，使小灯泡发光。
（2）逐个分析下面四个选择项中各个设备的制成原理，将两者对应即可得到答案。
【解答】解：
手摇电筒是利用电磁感应现象制成的，磁铁在线圈中来回运动，使线圈切割磁感线，从
而产生了感应电流，使小灯泡发光；
A、此图中是通电螺线管，利用的是电流的磁效应，故A错误；
B、奥斯特实验证明通电导体周围存在磁场，这是电流的磁效应，故B错误。
C、此图反映了通电线圈在磁场中受到力转动，故C错误；
D、图中导体在磁场中做切割磁感线运动时，电路中产生了感应电流，这是电磁感应现
象，与手摇电筒的制成原理相符合，故D正确。
故选：D。
【点评】此题考查了电磁感应、通电导体在磁场中受力、奥斯特实验等知识点；明确出
手摇电筒的制成原理是解决此题的关键。
12．（3分）（2023•衡阳）用如图所示的电动起重机将6000N的重物匀速提升了4m，电
动机的功率为5000W，此过程用时10s。下列说法正确的是（ ）A．起重机对重物做的有用功是2×104J
B．起重机的电动机做的总功是6×104J
C．起重机的机械效率是48%
D．若减小动滑轮的重力，起重机的机械效率将变小
【分析】（1）知道货物的重力和提升的高度，根据W＝Gh求出起重机对货物做的有用
功；
（2）知道电动机的功率和时间，根据W＝Pt求出电动机所做的总功，再求出机械效率；
（3）若提升同一物体时，减小动滑轮的重力，则所做的有用功相同，额外功减小，总
功减小，机械效率变大。
【解答】解：A、起重机对货物做的有用功：
W有 ＝Gh＝6000N×4m＝2.4×104J，故A错误；
B、电动机所做的总功：
W总 ＝Pt＝5000W×10s＝5×104J，故B错误；
C、起重机的机械效率：
＝ ×100%＝ ×100%＝48%，故C正确；
ηD、提升同一物体时，减小动滑轮的重力，则所做的有用功相同，额外功减小，总功减
小，由公式 ＝ ×100%可知，滑轮组的机械效率变大，故D错误。
故选：C。 η
【点评】本题考查了有用功、总功、机械效率、功率的计算，关键要理解有用功和总功
的定义、灵活应用相关公式。
二、双项选择题（本题4个小题，每小题3分，共12分。在每小题给出的四个选项中，只
有2个是正确的。全部选对的得3分，选对但不全的得2分，不选或有错选的得0分。）（多选）13．（3分）（2023•衡阳）对下列四幅图所示的情景，说法正确的是（ ）
A．图甲：人坐在船上推另一艘船，两艘船向相反方向运动，说明物体间力的作用是相
互的
B．图乙：撞击锤柄下端能使锤头紧套在锤柄上，这是因为锤头受到了惯性力的作用
C．图丙：从斜面上滚下的小球受到磁体的作用，运动方向发生改变，说明力可以改变
物体的运动状态
D．图丁：篆刻刀的刀口做得很锋利，是通过减小受力面积来减小压强的
【分析】（1）物体间力的作用是相互的，施力物体同时也是受力物体；
（2）惯性是物体具有的保持运动状态不变的性质，在生活中可以利用惯性，但也要注
意防止由于惯性带来的伤害；
（3）力可以改变物体的运动状态，包括物体的运动速度大小发生变化、运动方向发生
变化；
（4）增大压强的方法：在压力一定时，减小受力面积；在受力面积一定时，增大压力。
【解答】解：A、人坐在船上推另一艘船，施加力的同时，自己也受到另一只船的作用
力，在另一只船作用力作用下自己坐的船向相反方向运动，说明力的作用是相互的，A
正确；
B、撞击锤柄时，锤柄停止运动，松动的锤头由于惯性仍保持原来的运动状态，所以锤
头就紧套在锤柄上，是利用了锤头的惯性，但是惯性不是力，不能说锤头受到了惯性力
的作用，故B错误；
C、小铁球从斜面上滚下，在磁体的作用下改变了运动方向，是力改变了物体的运动状
态，故C正确；
D、篆刻刀的刀口做得很锋利，是在压力一定时，通过减小受力面积来增大压强的，故
D错误；
故选：AC。
【点评】本题考查了力的相互作用、惯性应用、力的作用效果、压强大小的影响因素等知识。
（多选）14．（3分）（2023•衡阳）2023年上海车展，中国某自主品牌发布了一款新能源
越野汽车，拥有易四方和云辇﹣P智能液压车身控制系统两大顶级技术加持，具备四轮
独立驱动能力，能够实现极限操稳、应急浮水、原地掉头等功能。下列说法正确的是（
）
A．该款汽车是四轮四电机独立驱动，四电机之间是串联工作的
B．该款汽车在加速行驶时车身平稳，受平衡力作用
C．该款汽车应急浮水漂浮时，浮力与重力大小相等
D．该款汽车刀片电池充电时将电能转化为化学能
【分析】（1）串联电路电流只有一条路径，各处电流相等，用电器不能独立工作；并
联电路电流有两条或两条以上路径，各用电器可以独立工作，各支路电压相等；
（2）若物体保持静止或匀速直线运动的状态时，此时物体受到平衡力的作用，据此分
析回答；
（3）根据浮沉条件得出汽车受到的浮力与重力的关系；
（4）电池在放电过程中，化学能转化成电能，而在充电过程中，将电能转化为化学能。
【解答】解：A、该款汽车是四轮四电机独立驱动，说明汽车的四个轮子可以独立工作，
所以四电机之间是并联工作的，故A错误；
B、汽车在加速行驶时，其运动状态在改变，汽车在水平方向上受非平衡力的作用，故
B错误；
C、因为漂浮时，F浮 ＝G，故C正确；
D、电池在充电的过程中，是将电能转化为化学能，此时电池相当于用电器，故D正确。
故选：CD。
【点评】本题以新能源越野汽车为背景，考查了串、并联电路的概念与辨别、物体的浮
沉条件及其应用、平衡力的概念和电源及其能量转化等知识的了解和掌握，综合性较强，
但难度不大。
（多选）15．（3分）（2023•衡阳）“奋斗者”号是我国自主研发建造的第一艘万米级全
海深潜水器。某次执行任务时，“奋斗者”号在马里亚纳海沟成功坐底，坐底深度为
10909m。当“奋斗者”号下潜到1×104m深处时，其总质量为36t，体积为30m3（海水
密度取1.0×103kg/m3）。下列说法正确的是（ ）
A．“奋斗者”号上浮和下潜是靠改变浮力大小实现的
B．“奋斗者”号上浮和下潜是靠改变自身重力大小实现的C．“奋斗者”号下潜到1×104m深处时受到海水压强为1×108Pa
D．“奋斗者”号下潜到1×104m深处时受到海水浮力为3.6×105N
【分析】（1）潜水器（潜水艇）通过改变自身重力来实现上浮或下沉的；
（2）根据公式p＝ gh可求出“奋斗者”号下潜到1×104m深处时受到海水压强；
（3）根据F浮 ＝ 水ρgV排 可求出奋斗者”号下潜到1×104m深处时受到海水浮力。
【解答】解：ABρ、“奋斗者”号上浮和下潜是靠改变自身重力大小实现的，故A错误，
B正确；
C、“奋斗者”号下潜到 1×104m 深处时受到海水压强为：p＝
海水
gh＝
1.0×103kg/m3×10N/kg×1×104m＝1×108Pa，故C正确； ρ
D、奋斗者”号下潜到1×104m深处时受到海水浮力为：F浮 ＝ 海水gV排 ＝ 海水gV＝
1.0×103kg/m3×10N/kg×30m3＝3×105N，故D错误。 ρ ρ
故选：BC。
【点评】此题主要考查的是学生对液体压强公式、阿基米德原理、物体浮沉条件的理解
和掌握，综合性较强，难度不大。
（多选）16．（3分）（2023•衡阳）如图甲所示，电源电压保持不变，小灯泡的额定电压
为6V，闭合开关S后，当滑片P从R的一端滑到另一端的过程中，小灯泡的I﹣U关系
图象如图乙所示。下列说法正确的是（ ）
A．电源电压为9V
B．小灯泡的额定功率为6W
C．滑动变阻器的最大电阻为6
D．滑动变阻器阻值最大时，滑Ω动变阻器10s内产生的热量为22.5J
【分析】（1）由电路图可知，灯泡与滑动变阻器串联，电压表测量灯泡两端的电压，
电流表测量电路中的电流；当滑动变阻器接入电路中的电阻为 0时，电路中的电流最大，
电压表测电源的电压，由图象读出电流和电压值即可得出电源的电压，此时灯泡两端的电压和额定电压相等，根据P＝UI求出灯泡的额定功率；
（2）当滑动变阻器接入电路中的电阻最大时电路中的电流最小，电路的总功率最小，
根据图象读出电表的示数，根据串联电路的电压特点求出滑动变阻器两端的电压，根据
欧姆定律求出滑动变阻器的最大阻值；
（3）根据Q＝W＝UIt求出滑动变阻器产生的热量。
【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测量灯泡两端的电压，电
流表测量电路中的电流；
A、由电路图可知，滑动变阻器接入电路中的电阻为0时，电路中的电流最大，电压表
测电源的电压，由图象可知，电路中的最大电流为1A，电压表的最大示数为6V，则电
源的电压为6V，故A错误；
B、因灯泡两端的电压和额定电压相等时，灯泡的实际功率和额定功率相等，所以，灯
泡的额定功率：P ＝U I ＝6V×1A＝6W，故B正确；
L L L
C、当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图象可知，电路中
的最小电流I＝0.5A，灯泡两端的电压U ′＝1.5V，
L
因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：U滑 ＝U﹣
U ′＝6V﹣1.5V＝4.5V，
L
由I＝ 可得，滑动变阻器的最大阻值：R滑 ＝ ＝ ＝9 ，故C错误；
D、滑动变阻器阻值最大时，滑动变阻器 10s内产生的热量Ω为：Q＝W＝U滑I小t＝
4.5V×0.5A×10s＝22.5J，故D正确。
故选：BD。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是根据图象
读出有用的信息。
三、作图与填空题（本题5个小题，其中第17、18题每小题2分，第19、20题每小题2分，
第21题4分，共14分）
17．（2分）（2023•衡阳）如图所示，一束光射向平面镜的O点，请画出法线和反射光线。【分析】光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和
入射光线分居在法线的两侧；反射角等于入射角。可归纳为：“三线共面，两线分居，
两角相等”。其中入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角。
【解答】解：首先过O点做出法线，法线与镜面是垂直；根据反射角等于入射角做出反
射光线，如图所示：
【点评】考查了光的反射定律的应用，首先要熟记光的反射定律的内容，并要注意入射
角与反射角的概念。
18．（2分）（2023•衡阳）桔槔是中国古代用于灌溉或汲水的一种器具，是杠杆的一种应
用，如图甲所示。图乙是桔槔的简化示意图，请在图乙中作出水桶所受重力示意图，并
画出动力的力臂l 。
1
【分析】根据力臂是支点到力的作用线的垂直距离可作出动力的力臂l ；
1
根据重力的方向竖直向下画出重力，作用点在重心。
【解答】解：重力的方向是竖直向下的，过水桶重心作竖直向下的重力G，过支点O作出动力的作用线的垂线，该垂线段为动力的力臂l ；如图所示；
1
【点评】本题考查重力和动力臂的画法，属于基础题。
19．（3分）（2023•衡阳）今年“五一”小长假，很多人去南湖公园烧烤。烤肉时，香气
四溢属于 扩散 现象，表明分子在不停地做无规则运动；炭火烤肉是通过 热传递
的方式增大肉的内能（选填“做功”或“热传递”）；木炭在燃烧过程中将 化学
能转化为内能。
【分析】扩散现象说明一切物质的分子都在不停地做无规则运动；
改变内能的方法有两个：做功和热传递；
燃料燃烧将化学能转化为内能。
【解答】解：香气四溢是扩散现象，说明分子在不停地做无规则运动；
炭火烤肉，肉吸收热量，用热传递的方式增大肉的内能；
木炭在燃烧过程中将化学能转化为内能。
故答案为：扩散；热传递；化学。
【点评】本题考查了扩散现象、改变内能的方法、能量的转化，属于基础题。
20．（3分）（2023•衡阳）衡阳市青少年活动中心已经投入使用，在活动中心的科技馆里
有一个“静电球”，当人触摸“静电球”时，头发丝便会一根根地竖起，形成“怒发冲
冠”的景象，如图甲所示。这是由于头发丝带有 同种 （选填“同种”或“异
种”）电荷互相排斥的结果，在实验室中用到的 验电器 （选填“验电器”或“试
电笔”）就是利用这一原理制成的仪器，在科技馆里还有一个叫做“球吸”的展品，如
图乙所示。当按下出风按钮后，会有气流从两只空心球中间的缝隙通过，两只小球向中
间靠拢，这一现象说明：气体流速越大的位置压强越 小 。【分析】同种电荷相互排斥，异种电荷相互吸引；验电器是利用同种电荷相互排斥的原
理工作的；流体压强与流速的关系：流速越大的地方，压强越小；流速越小的地方，压
强越大。
【解答】解：当人触摸“静电球”时，头发带上了同种电荷，同种电荷相互排斥，所以
形成“怒发冲冠”的景象；
实验室中的验电器是利用同种电荷相互排斥的原理来制成的；
气流从两只空心球中间的缝隙通过，由于中间空气流速快、压强小，两侧空气流速慢，
压强大，所以会发现两只小球向中间靠拢。
故答案为：同种；验电器；小。
【点评】本题考查摩擦起电和电荷间的相互作用、验电器的原理、流体压强与流速的关
系，是一道基础题，熟练掌握基础知识是正确解题的关键。
21．（4分）（2023•衡阳）燃气热水器将质量为30kg、温度为15℃的水加热到65℃，消
耗天然气0.18m3，在此过程中水吸收的热量是 6.3×1 0 6 J，热水器烧水时的效率是
87.5% 。[c水 ＝4.2×103J/（kg•℃）；q天然气 ＝4×107J/m3]
【分析】（1）知道水的质量、初温和末温、水的比热容，利用 Q吸 ＝c水m（t﹣t
0
）求
出水所吸收的热量；
（2）知道天然气体积，利用Q＝Vq求完全燃烧释放的热量；该热水器的实际热效率等
于水吸收的热量与天然气完全燃烧释放的热量的比值。
【解答】解：（1）水吸收的热量：
Q吸 ＝c水m（t﹣t
0
）＝4.2×103J/（kg•℃）×30kg×（65℃﹣15℃）＝6.3×106J；
（2）天然气完全燃烧释放的热量：
Q放 ＝Vq天然气 ＝0.18m3×4×107J/m3＝7.2×106J；
该热水器的实际效率：
＝ ×100%＝ ×100%＝87.5%。
η故答案为：6.3×106；87.5%。
【点评】本题为热量的综合计算题，考查了学生对燃料燃烧放出热量公式、热效率公式
的理解和灵活运用，属于中档题。
四、实验探究题（本题3个小题，每小题6分，共18分）
22．（6分）（2023•衡阳）小明同学利用光具座、凸透镜、蜡烛、光屏等实验器材探究凸
透镜成像的规律：
（1）如图甲所示，小明将一束平行光正对凸透镜，移动光屏，直到光屏上形成一个最
小最亮的光斑，该凸透镜的焦距为 10. 0 cm。
（2）实验时，把凸透镜固定在光具座50cm刻度线处，为使像成在光屏中央，应将烛焰、
凸透镜和光屏三者中心调到 同一高度 。
（3）小明将蜡烛移至光具座20cm刻度线处，如图乙所示，移动光屏，直到烛焰在光屏
上成清晰的像，则该像是倒立、 缩小 的实像。生活中的 照相机 （选填“放大
镜”、“投影仪”或“照相机”）就是利用这种成像规律工作的。
（4）接着，小明保持凸透镜在光具座上的位置不动，如果仅将图乙中蜡烛和光屏的位
置互换，发现光屏上仍能观察到烛焰清晰的像。这是因为在光的折射现象中，光路是
可逆 的。
（5）在如图乙所示实验情形下，如果保持凸透镜和光屏的位置不变，将蜡烛适当远离
凸透镜，发现光屏上烛焰的像变得模糊不清，此现象可以体现 近视眼 （选填“近
视眼”或“远视眼”）的成像情况。
【分析】（1）平行于主光轴的光会聚于主光轴上一点，这一点叫焦点，焦点到光心的
距离叫焦距，读数时估读到分度值的下一位；
（2）为了使像成在光屏中央，应将烛焰、凸透镜和光屏三者中心调到同一高度；
（3）根据u＞2f，成倒立缩小的实像，照相机就是利用此原理制成的；
（4）在光的折射中，光路是可逆的；
（5）近视眼是由于晶状体对光线的会聚作用太强，使远处物体射来的光线会聚在视网
膜的前方。【解答】解：（1）平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这点
是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是：f＝
30.0cm﹣20.0cm＝10.0cm；
（3）小明将蜡烛移至光具座20cm刻度线处，此时物距u＝50cm﹣20cm＝30cm＞2f，
根据u＞2f，成倒立缩小的实像，照相机就是利用此原理制成的；
（4）小明保持凸透镜在光具座上的位置不动，如果仅将图乙中蜡烛和光屏的位置互换，
发现光屏上仍能观察到烛焰清晰的像，说明在光的折射现象中，光路是可逆的；
（5）如果保持凸透镜和光屏的位置不变，将蜡烛适当远离凸透镜，根据凸透镜成实像
时，物远像近像变小，此时像成在光屏的前方，此现象可以体现近视眼的成像情况。
故答案为：（1）10.0；（2）同一高度；（3）缩小；照相机；（4）可逆；（5）近视眼。
【点评】此题考查了凸透镜成像规律的探究及应用，关键是熟记成像规律的内容，并做
到灵活运用。
23．（6分）（2023•衡阳）在“探究液体压强与哪些因素有关”的实验中，小亮同学取四
只瓶嘴大小相同的塑料瓶去底（其中B、C、D三个粗细相同），在瓶嘴上扎橡皮膜，
将其倒置，如图所示向A、B、C瓶中装入水，D瓶中装入盐水。
（1）瓶嘴下方橡皮膜鼓起的程度可反映液体压强的大小，此研究方法是 转换法
（选填“控制变量法”或“转换法”）。
（2）根据A、B两瓶子橡皮膜鼓起的程度相同，可知：液体的压强与液体的质量 无
关 （选填“有关”或“无关”）。
（3）根据B、C两瓶子橡皮膜鼓起的程度不同，可知：液体的压强与液体的 深度
有关。
（4）为了探究液体压强与液体密度的关系，要通过比较 C 、 D 两个瓶子橡皮膜鼓
起的程度，得出的结论是：液体压强与液体的密度有关。
（5）实验后，该同学自制如图E装置继续探究，已知隔板在容器的中央，他向隔板左
侧倒水，发现橡皮膜向右侧凸起，这说明液体对容器 侧壁 有压强（选填“底部”或“侧壁”）。他再向隔板右侧倒入另一种液体，当加到一定程度时，橡皮膜恢复原状，
如图F所示，则此液体密度 小于 （选填“大于”“等于”或“小于”）水的密度。
【分析】（1）橡皮膜所受压力越大，则鼓起的程度越大，利用了转换法；
（2）两只不同瓶子中装水的深度相同，橡皮膜鼓起的程度相同，表明压强相同；
（3）由图可知，两只瓶子的液体深度不同，鼓起的程度不同，表明压强不同；
（4）探究液体压强与液体密度的关系，控制装的液体深度相同，液体种类不同，橡皮
膜鼓起的程度不同，表明压强不同；
（5）容器左右两部分分别注入密度不同的液体，根据p＝ gh，分析薄膜突起的方向以
及影响液体的压强的因素；分别计算出水和液体对橡皮膜的ρ压强，比较大小得出结论，
根据p＝ gh分析。
【解答】ρ解：（1）通过橡皮膜鼓起的程度反应液体压强的大小，利用的方法是转换法；
（2）通过AB比较可见，A号瓶子中液体的质量、体积、重力一定大于 B号瓶子，但
二者橡皮膜鼓起的程度相同，说明液体的压强与质量、重力、体积无关，只与深度有关；
（3）根据瓶子装的液体种类相同，管内液体的深度越深，则橡皮膜鼓起的程度逐渐增
大，说明液体的压强与深度有关；
（4）探究液体的压强与液体的密度是否有关，利用控制变量法，控制装的液体深度相
同，液体种类不同，由于盐水的密度大于水的密度，则D瓶子橡皮膜鼓起的程度大，要
通过比较CD两个瓶子橡皮膜鼓起的程度，得出的结论是：液体压强与液体的密度有关；
（5）由图丁可知，向隔板左侧倒水，发现橡皮膜向右侧凸起，这说明液体对容器的侧
壁有压强；
如图戊所示，水对橡皮膜有向右的压强，液体对橡皮膜有向左的压强，压强相等时，橡
皮膜不发生凸起，此时两侧压强相等，即 水gh水 ＝ 液gh液 ，因h液 ＞h水 ，所以 液 ＜
；此液体密度小于水的密度。 ρ ρ ρ ρ
水
故答案为：（1）转换法；（2）无关；（3）深度；（4）C、D；（5）侧壁；小于。
【点评】本题考查探究液体压强特点的实验，掌握p＝ 液gh是解答本题的关键。
24．（6分）（2023•衡阳）在“测量小灯泡的电阻”实验ρ中，有如下器材：电压表、电流
表、开关、电压为4.5V电源、额定电压为2.5V的小灯泡、标有“30 1A”的滑动变阻
器、导线若干。 Ω（1）请用笔画线代替导线，按照图甲所示的电路图将图乙的实物电路连接完整。
（2）连接电路时，开关应 断开 （选填“断开”或“闭合”）。
（3）甲组同学连接好电路，闭合开关后灯泡发出明亮耀眼的光并很快熄灭。检查后，
发现连线正确，请你找出实验中操作不当之处： 闭合开关前，滑动变阻器滑片没有移
到阻值最大处 。
（4）乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数。接下来应进行的操作
是 B （选填字母）。
A.检查电路是否断路
B.移动滑动变阻器滑片，观察小灯泡是否发光
（5）丙组同学规范操作进行实验，将得到的数据记录在下面的表格中，根据表格中的
数据计算出小灯泡正常发光时的电阻为 9.6 （保留一位小数）。他们发现小灯泡
电阻发生了变化，其原因是灯丝电阻受 温度 Ω的影响。
实验次数 1 2 3 4
电压U/V 1.0 1.5 2.0 2.5
电流I/A 0.18 0.22 0.24 0.26
电阻R/ 5.6 6.8 8.3
【分析】（Ω1）根据图甲滑动变阻器阻值变化确定图乙滑动变阻器选用的下端接线柱；
（2）为了保护电路，连接电路时，开关应断开；
（3）闭合开关后灯泡发出明亮耀眼的光并很快熄灭，说明在闭合开关后，电路中电流
较大，滑动变阻器接入电路的阻值较小，据此分析回答；
（4）乙组同学闭合开关后，发现电流表有示数，说明电路是通路，小灯泡不亮，可能
是通过灯泡的电流太小，滑动变阻器接入电路的阻值较大；
（5）根据表中数据确定灯泡额定电压对应的额定电流，利用 R＝ 求出小灯泡正常发
光时的电阻；灯丝的电阻随温度的升高而增大。【解答】解：（1）由图甲可知，当滑动变阻器滑片向向右移动阻值变小，故图乙中滑
动变阻器选用右下接线柱与开关串联在电路中，如下图所示；
；
（2）为了保护电路，连接电路时，开关应断开；
（3）闭合开关后灯泡发出明亮耀眼的光并很快熄灭，说明在闭合开关后，电路中电流
较大，滑动变阻器接入电路的阻值较小，故实验中操作不当之处：闭合开关前，滑动变
阻器滑片没有移到阻值最大处；
（4）乙组同学闭合开关后，发现电流表有示数，说明电路是通路，小灯泡不亮，可能
是通过灯泡的电流太小，滑动变阻器接入电路的阻值较大，所以接下来应进行的操作是
移动滑动变阻器滑片，观察小灯泡是否发光，故选：B；
（5）由表中数据可知，当灯泡两端电压为2.5V时，通过灯泡的电流为0.26A，则小灯
泡正常发光时的电阻为：
R＝ ＝ ≈9.6 ；
由表中数据可知，当灯Ω 泡两端电压增大，通过灯泡的电流也增大，根据P＝UI可知，灯
泡功率变大，温度升高，灯丝的电阻随温度的升高而增大，故小灯泡电阻发生了变化，
其原因是灯丝电阻受温度的影响。
故答案为：（1）见解答图；（2）断开；（3）闭合开关前，滑动变阻器滑片没有移到
阻值最大处；（4）B；（5）9.6；温度。
【点评】本题测量小灯泡电阻的实验，考查了电路连接、注意事项、故障分析、电阻的
计算及影响电阻大小因素等知识。
五、综合题（本题3个小题，其中第25、26题每小题6分，第27题8分，共20分）
25．（6分）（2023•衡阳）如图所示是北京冬奥会中国女子冰壶比赛时的情景．冰壶由花
岗岩凿磨而成，质量为20kg，体积为8×10﹣3m3，停在冰面上时冰壶与冰面的接触面积
为0.02m2。某次比赛中，投掷手将冰壶推出，冰壶在12s内向前滑行了18m。求：（1）冰壶在滑行过程中的平均速度。
（2）冰壶的密度。
（3）冰壶停在水平冰面上时，冰壶对冰面的压强。
【分析】（1）速度公式v＝ ；
（2）密度公式 ＝ ；
ρ
（3）压强公式p＝ 。
【解答】解：（1）冰壶在滑行过程中的平均速度v＝ ＝ ＝1.5m/s；
（2）冰壶的密度 ＝ ＝ ＝2.5×103kg/m3；
ρ
（3）质量为20kg的冰壶重力G＝mg＝20kg×10N/kg＝200N，
冰壶停在水平冰面上时，由二力平衡知对冰面的压力F＝G＝200N
冰壶对冰面的压强p＝ ＝ ＝1×104Pa。
答：（1）冰壶在滑行过程中的平均速度为1.5m/s；
（2）冰壶的密度为2.5×103kg/m3；
（3）冰壶对冰面的压强为1×104Pa。
【点评】本题考查速度的计算、密度公式、压强的计算。
26．（6分）（2023•衡阳）如图所示的电路中，电源两端电压为6V并保持不变。当开关
S闭合、S 断开时，电流表示数为0.2A；当开关S、S 都闭合时，电流表示数为0.5A。
1 1
求：
（1）当开关S、S 都闭合时，通过R 的电流。
1 2
（2）R 的阻值。
2（3）当开关S、S 都闭合时，通电1min电流通过R 做的功。
1 1
【分析】（1）当开关S闭合、S 断开时，电路为R 的简单电路，电流表测电路中的电
1 1
流，当开关S、S 都闭合时，两电阻并联，电流表测干路电流，根据并联电路的特点可
1
知，两电阻并联时通过R 的电流，根据并联电路的电流特点求出开关S、S 都闭合时，
1 1
通过R 的电流；
2
（2）根据并联电路的电压特点可知两电阻并联时两端R 的电压，根据欧姆定律求出R
2 2
的阻值；
（3）根据W＝UIt求出开关S、S 都闭合时，通电1min电流通过R 做的功。
1 1
【解答】解：（1）当开关S闭合、S 断开时，电路为R 的简单电路，电流表测电路中
1 1
的电流，当开关S、S 都闭合时，两电阻并联，电流表测干路电流，
1
由并联电路的电压特点可知，两电阻并联时R 两端的电压与电路为R 的简单电路时R
1 1 1
两端的电压相等，由欧姆定律可知，两电阻并联时通过R 的电流与电路为R 的简单电
1 1
路时通过R 的电流相等，即I ＝0.2A，
1 1
由并联电路的电流特点可知，开关S、S 都闭合时，通过R 的电流：I ＝I﹣I ＝0.5A﹣
1 2 2 1
0.2A＝0.3A；
（2）由并联电路的电压特点可知，两电阻并联时，两端R 的电压：U ＝U ＝U＝6V，
2 2 1
由欧姆定律可知，R 的阻值：R ＝ ＝ ＝20 ；
2 2
（3）开关S、S 都闭合时，通电1min电流通过R 做Ω的功：W ＝U I t＝6V×0.2A×1×60s
1 1 1 1 1
＝72J。
答：（1）当开关S、S 都闭合时，通过R 的电流为0.3A；
1 2
（2）R 的阻值为20 ；
2
（3）当开关S、S
1
都Ω闭合时，通电1min电流通过R
1
做的功为72J。
【点评】本题考查并联电路的特点、欧姆定律和电功公式的应用，难度不大。
27．（8分）（2023•衡阳）近几年衡阳市进行老旧小区改造，不少多层楼房安装了电梯。
图甲是某小区电梯的结构示意图，它由轿厢、配重、滑轮、缆绳、钢丝绳和电动机组成，轿厢质量为400kg，配重质量为300kg，绳重和摩擦忽略不计。为了安全，电梯设置了
超载自动报警系统，如图乙。闭合控制开关S ，电梯没有超载时，再闭合运行开关S ，
1 2
电动机正常工作；超载时（即控制电路中的电流I≥0.1A），电铃发出报警铃声，即使
闭合S ，电动机也不工作。控制电路电源电压为9V，定值电阻R 的阻值为30 ，电磁
2 1
铁线圈电阻不计，轿厢内底面压力传感器R 的阻值与它所受压力F的关系如图丙Ω所示。
2
（1）该电梯空载静止时，与轿厢相连的缆绳对轿厢的拉力为 3000 N；超载时，图
乙中触点将与 A 点接触（选填“A”或“B”），电铃发出报警铃声。
（2）该电梯某次轿厢内载人和货物的总重为8000N，试通过计算判断电梯是否超载。
（3）如图丁所示是某次电梯上升时的v﹣t图象，若轿厢内人和货物总重为5000N，求
电梯匀速上升运行阶段，电动机牵引轿厢的钢丝绳做功的功率。
【分析】（1）该电梯空载静止时，配重和轿厢都处于静止状态，与轿厢相连的缆绳对
轿厢的拉力大小等于配重的重力，根据F＝G配重 ＝m配重g算出与轿厢相连的缆绳对轿厢
的拉力；由题意知，明电动机与电铃并联；
闭合控制开关S ，电梯没有超载时，触点与B接触，再闭合运行开关S ，电动机正常工
1 2
作，说明电动机与B触电接触；超载时，触点与A接触，电铃发出报警铃声，说明电铃
与A触电接触；
（2）已知轿厢内载人和货物的总重力，也就是对电梯的压力，找出图像中压力对应的
R 电阻值，根据串联电路电阻规律结合欧姆定律计算出此时电路中的电流，将这个电流
2
和0.1A比较得出结论；
（3）由图乙丁知，电梯匀速上升时的速度，根据s＝vt可求出电梯匀速上升的高度，根
据G＝mg可求出配重的重力，拉力等于轿厢重+人和货物的总重﹣左侧缆绳的拉力（等
于配重的重力）根据P＝ ＝ ＝Fv可求得电动机牵引轿厢的钢丝绳做功的功率。
【解答】解：（1）该电梯空载静止时，配重和轿厢都处于静止状态，与轿厢相连的缆
绳对轿厢的拉力大小等于配重的重力，即F＝G配重 ＝m配重g＝300kg×10N/kg＝3000N；
由题意知闭合控制开关S ，电梯没有超载时，触点与B接触，再闭合运行开关S ，电动
1 2
机正常工作，说明电动机与B触电接触；超载时，触点与A接触，电铃发出报警铃声，
说明电铃与A触电接触，即使闭合S ，电动机也不工作；
2
（2）电梯受到的压力等于人和货物的总重力，
即 F
1
＝G总 ＝8000N；
由题图乙可知，当压力F ＝8×103N时，对应的压敏电阻阻值 R ＝30 ，
1 2
因串联电路中总电阻等于各分电阻之和，则控制电路中的电流； Ω
I＝ ＝ ＝0.15A；
因 0.15A＞0.1A，所以此时电梯超载；
（3）若轿厢内人和货物总重为G′＝5000N，
配重G配重 ＝m配重g＝300kg×10N/kg＝3000N，
轿厢重G轿厢 ＝m轿厢g＝400kg×10N/kg＝4000N，
电动机牵引F＝4000N+5000N﹣3000N＝6000N，
由图丁可知，电梯匀速运行阶段时的速度v＝2m/s，则电动机牵引轿厢的钢丝绳做功的
功率：
P＝ ＝ ＝Fv＝6000N×2m/s＝12000W。故答案为：（1）3000；A；（2）电梯超载；（3）电动机牵引轿厢的钢丝绳做功的功率
为12000W。
【点评】本题考查了串联电路电阻的特点、欧姆定律、电功率公式的灵活应用，明白电
梯超载自动报警系统的工作原理是电磁铁是解决本题的关键。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/6/24
9:22:21；用户：15972770568；邮箱：15972770568；学号：26197019
