2023年四川省宜宾市中考物理试卷
一、选择题：本题共14小题，每小题3分，共42分。在每小题给出的四个选项中，第1～
10题只有一项符合题目要求，第11～14题有多项符合题目要求。全部选对的得3分，选对
但不全的得2分，有选错或不选的得0分。
1．（3分）（2023•宜宾）第一位把望远镜指向天空，并为“牛顿第一定律”贡献了重要
研究成果的意大利物理学家是（ ）
A．托里拆利 B．伽利略 C．法拉第 D．欧姆

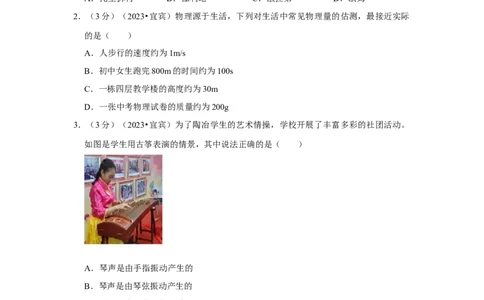

2．（3分）（2023•宜宾）物理源于生活，下列对生活中常见物理量的估测，最接近实际
的是（ ）
A．人步行的速度约为1m/s
B．初中女生跑完800m的时间约为100s
C．一栋四层教学楼的高度约为30m
D．一张中考物理试卷的质量约为200g
3．（3分）（2023•宜宾）为了陶冶学生的艺术情操，学校开展了丰富多彩的社团活动。
如图是学生用古筝表演的情景，其中说法正确的是（ ）
A．琴声是由手指振动产生的
B．琴声是由琴弦振动产生的
C．琴声在真空中也能传播
D．琴弦的振幅不同音调也不同
4．（3分）（2023•宜宾）中华古诗词博大精深，“寒夜客来茶当酒，竹炉汤沸火初红”，
其中的“汤沸”过程是属于（ ）
A．汽化现象 B．液化现象 C．升华现象 D．凝华现象
5．（3分）（2023•宜宾）在图中能防范惯性给人们带来危害的是（ ）A． 紧固锤头 B． 掷铅球
C． 开车系安全带 D． 跳远

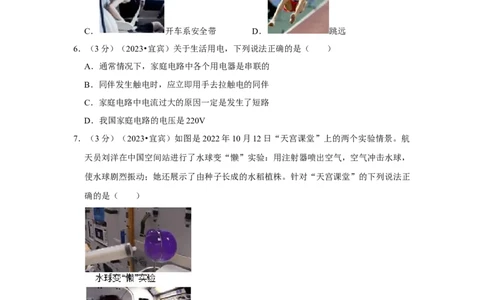

6．（3分）（2023•宜宾）关于生活用电，下列说法正确的是（ ）
A．通常情况下，家庭电路中各个用电器是串联的
B．同伴发生触电时，应立即用手去拉触电的同伴
C．家庭电路中电流过大的原因一定是发生了短路
D．我国家庭电路的电压是220V
7．（3分）（2023•宜宾）如图是2022年10月12日“天宫课堂”上的两个实验情景。航
天员刘洋在中国空间站进行了水球变“懒”实验：用注射器喷出空气，空气冲击水球，
使水球剧烈振动；她还展示了由种子长成的水稻植株。针对“天宫课堂”的下列说法正
确的是（ ）
A．航天员和学生天地通话是通过电磁波传递信息的
B．航天员随空间站绕地球运动时处于平衡状态C．水球受到冲击力的施力物体是注射器
D．水稻种子从地面被带到空间站后质量变为零
8．（3 分）（2023•宜宾）对图中的四个实验装置图的描述，正确的是（ ）
A．图甲中同名磁极相互吸引，这符合磁极间的相互作用规律
B．图乙中导线通电时小磁针发生了偏转，这是电流的磁效应
C．图丙中通电导线在磁场中受力运动，这是发电机的工作原理
D．图丁中导线AB在磁场中运动产生电流，这是电动机的工作原理
9．（3分）（2023•宜宾）乒乓球自空中释放后竖直下落，多次与地面碰撞反弹，最终停
在地面。对此过程，下列说法正确的是（ ）
A．下落过程中球的运动状态保持不变
B．触地时地面对球的作用力大于球对地面的作用力
C．上升过程中球的动能越来越小，重力势能越来越大
D．从释放到停止，球的机械能守恒
10．（3分）（2023•宜宾）如图所示，电源电压保持不变，R 是定值电阻，R是光敏电阻，
0其阻值随光照的增强而减小。闭合开关，逐渐减小R的光照强度，电表示数的变化情况
是（ ）
A．A表和V表示数均变大
B．A表和V表示数均变小
C．A表示数变大，V表示数变小
D．A表示数变小，V表示数变大
（多选）11．（3分）（2023•宜宾）关于内能及其利用，下列说法正确的是（ ）
A．一切物体都具有内能
B．足球运动越慢，它的内能越小
C．冬天搓手取暖，是通过做功的方式改变内能
D．热机的功率大，效率就一定高

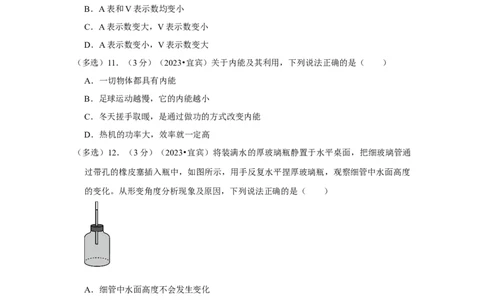

（多选）12．（3分）（2023•宜宾）将装满水的厚玻璃瓶静置于水平桌面，把细玻璃管通
过带孔的橡皮塞插入瓶中，如图所示，用手反复水平捏厚玻璃瓶，观察细管中水面高度
的变化。从形变角度分析现象及原因，下列说法正确的是（ ）
A．细管中水面高度不会发生变化
B．细管中水面会出现升降
C．水面高度不变是因为厚玻璃瓶没有发生形变
D．水面出现升降是因为厚玻璃瓶发生了微小形变
（多选）13．（3分）（2023•宜宾）小强同学用如图甲的实验装置，探究光反射时的规律，
并将数据依次记录在表格中。实验后他想让与地平线成 60°的太阳光竖直向下照亮井底，
他把平面镜按如图乙放置。对此探究，下列说法正确的是（ ）次数 1 2 3 4 5
∠i 0° 20° 30° 40° 60°
∠r 0° 20° 30° 40° 60°
A．图甲中表示反射角的是∠i
B．实验时的反射光线是绕O点逆时针转动的
C．实验说明反射角等于入射角
D．图乙中平面镜与地平线的夹角 为75°
（多选）14．（3分）（2023•宜宾）θ如图所示，电源电压保持不变，定值电阻 R
0
＝6 。
将滑片滑到滑动变阻器的b端时，闭合开关，电压表的读数为3V；将滑片滑到滑动Ω变
阻器的中点时，电压表的读数为4.5V。下列判断正确的是（ ）
A．电路中的最小电流是0.5A
B．电源电压是9V
C．滑动变阻器的最大阻值是9
D．移动滑片，R
0
在通电100s内Ω产生的热量最多1350J
二、填空题：本题共8小题，每小题2分，共16分。请把恰当的文字或数据填在相应位置
上。
15．（2分）（2023•宜宾）高海拔地区的大气压 （选填“高”或“低”）于1标
准大气压，水的沸点 （选填“高”或“低”）于100℃。
16．（2分）（2023•宜宾）人类在现代生活中广泛使用化石燃料，燃料燃烧时发热，将
转化为内能，同时产生了大量的 气体，加剧了地球的温室效应。因此减少
化石燃料的使用，开发新能源是未来理想能源的发展方向。17．（2分）（2023•宜宾）质量相同的铜和铅吸收相同的热量时，铜比铅的温度升高得
（选填“多”或“少”）；质量相同的铜和铅升高相同的温度，吸收热量多的是
（选填“铜”或“铅”）。已知c铜 ＝0.39×103J/（kg•℃），c铅 ＝0.13×103J/（kg•℃）
。
18．（2分）（2023•宜宾）我国古代科技著作《天工开物》记载了脚踏碓（碓：duì，是一
种给稻谷去壳的工具，用脚连续踏木杠的一端，另一端的碓头就会连续起落）。如图所
示，脚向下踏时，脚踏碓属于 杠杆；碓头部较细，是为了减小 ，
增大压强。
19．（2分）（2023•宜宾）如图所示，一个物体被水平力F压在竖直墙面时静止，水平力
减为F的三分之一时刚好匀速下滑，则静止和匀速下滑时物体受到的摩擦力大小
（选填“相等”或“不相等”），下滑时水平力对物体 （选填“做了”或
“不做”）功。
20．（2分）（2023•宜宾）在长为1000m，高为100m的爬坡路段，一辆质量为1800kg的
电动汽车在3000N的牵引力作用下匀速上坡，电动汽车受到的重力方向是 ，
斜面的机械效率为 ，g取10N/kg。
21．（2分）（2023•宜宾）小明家中安装的电能表如图所示，其中“3000r/kW•h”表示接
在这个表上的用电器，每消耗1kW•h的电能，转盘转过 转；小明关闭家
里其它所有用电器，只打开空调，观察电能表转盘在1min内刚好转动了50转，则空调
的功率是 W。22．（2分）（2023•宜宾）已知小灯泡L的额定电压为2.5V，通过灯丝的电流与其两端的
电压关系如图所示，则灯泡正常发光时的电阻为 。把此灯泡与15 的定值
电阻并联在电源电压为1.5V的电路中，则并联电路的总电流Ω是 A。Ω
三、作图题：本题共2小题，每小题3分，共6分。
23．（3分）（2023•宜宾）冰墩墩是2022年北京冬奥会吉祥物。请在图中画出A点在平
面镜中的像，并画出眼睛B通过平面镜“看见”A点的光路图。
24．（3分）（2023•宜宾）如图所示，请用笔画线代替导线将电路连接完整，并在括号中
标出小磁针静止时右端的磁极名称（要求闭合开关，移动滑片 P能改变螺线管磁性强
弱）。
四、实验与探究题：本题共2小题，共15分。
25．（7分）（2023•宜宾）频闪拍摄是研究物体运动的方式之一。某科创小组用频闪拍摄的方法来“测量小车运动的平均速度”，如图所示，他们用相机每隔0.5s曝光一次，拍
摄了小车在斜面上下滑的频闪照片。请根据照片信息回答下列问题。
（1）本实验中刻度尺是测量 的工具，刻度尺的分度值是 cm；
（2）小车从A点到C点的路程s ＝ cm，从A点运动到C点所用时间t
AC AC
＝ s，小车在AC段的平均速度v ＝ cm/s；
AC
（3）根据照片信息可判断小车做 直线运动（选填“匀速”或“变速”）；
（4）小组同学经过进一步分析得出结论：小车在 C点的动能 D点的动能
（选填“大于”“等于”或“小于”）。
26．（8分）（2023•宜宾）为测量某待测电阻R 的阻值，实验探究小组设计了如图甲所示
x
的电路图，并进行了实验。
（1）在连接如图乙的电路时，开关S应处于 状态，闭合开关前应将滑动变
阻器的滑片置于 （选填“A”或“B”）端；
（2）在如图乙所示的电路中，闭合开关，移动滑片，发现电压表示数为零，电流表有
示数，经分析电路连接不完整，具体原因是 ，请在图乙中用笔画线
代替导线将电路连接完整；
（3）正确连接电路后，某次测量时，电压表的示数为1.5V，电流表的示数为0.3A，则
待测电阻R 的阻值为 ；实验时应多测几组数据，求电阻的平均值，目的是
x
； Ω
（4）某实验小组实验时发现电压表已损坏，为测量R 的阻值，他们经过讨论设计了如
x
图丙的电路图。已知电源电压不变，定值电阻的阻值为R，闭合开关S 、断开S 时电流
1 2表 读 数 为 I ； 同 时 闭 合 开 关 S 和 S 时 电 流 表 读 数 为 I ， 则 R ＝
1 1 2 2 x
（用R、I 、I 表示）；
1 2
（5）实验小组完成实验后，他们经过讨论，认为用图甲的电路图还可以完成
实验。（至少填写一个实验名称）
五、计算与解答题：本题共2小题，共21分。要求写出必要的文字说明和重要的演算步骤，
只写出最后答案的不得分。
27．（10分）（2023•宜宾）如图甲，用轻质细线将一不吸水的木块悬挂在弹簧测力计下，
静止时测力计读数为3N；如图乙，将该木块静置于平放的盛水容器中，木块有 的体
积露出水面；如图丙，用竖直向下的力F压该木块时，木块刚好全部浸入水中且静止。
已知水的密度为1.0×103kg/m3，g取10N/kg，求：
（1）图乙中木块所受的浮力大小；
（2）木块的体积；
（3）木块的密度；
（4）图丙中F的大小。
28．（11分）（2023•宜宾）如图所示的电路，电源电压可调，R为标有“1.5A”字样的滑
动变阻器，a、c为其两端点，电流表量程为0～3A，电压表量程为0～15V，灯L 标有
1
“6V 7.2W”字样，灯L 标有“6V 4.8W”字样，忽略温度变化对灯丝电阻的影响。试
2
问：
（1）L 正常发光时的电流和电阻；
1
（2）闭合开关S，断开S 和S ，在不损坏电路的情况下，使其中一盏灯正常发光，电
1 2
压表示数是多少？
（3）闭合开关S和S ，断开S ，将电源电压调至12V，当滑动变阻器滑片P滑到b点
2 1
时，小灯泡正常发光，此时R ＝3R ，则滑动变阻器的最大阻值是多少？
bc ab
（4）闭合开关S和S ，断开S ，将滑片P由b滑动到c端的同时调节电源电压，使小
1 2灯泡正常发光，其它各元件均安全，此过程中电路的总功率变化的范围。2023年四川省宜宾市中考物理试卷
参考答案与试题解析
一、选择题：本题共14小题，每小题3分，共42分。在每小题给出的四个选项中，第1～
10题只有一项符合题目要求，第11～14题有多项符合题目要求。全部选对的得3分，选对
但不全的得2分，有选错或不选的得0分。
1．（3分）（2023•宜宾）第一位把望远镜指向天空，并为“牛顿第一定律”贡献了重要
研究成果的意大利物理学家是（ ）
A．托里拆利 B．伽利略 C．法拉第 D．欧姆
【分析】根据物理学史和常识解答，记住著名物理学家的主要贡献即可。
【解答】解：第一位把望远镜指向天空，并为“牛顿第一定律”贡献了重要研究成果的
意大利物理学家是伽利略。
故选：B。
【点评】本题考查了物理常识，关键是学生对主要科学家和物理学家的生平以及贡献的
了解与掌握，是一道基础题目。
2．（3分）（2023•宜宾）物理源于生活，下列对生活中常见物理量的估测，最接近实际
的是（ ）
A．人步行的速度约为1m/s
B．初中女生跑完800m的时间约为100s
C．一栋四层教学楼的高度约为30m
D．一张中考物理试卷的质量约为200g
【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要
进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案
【解答】解：A、成年人正常步行的速度约为1m/s，故A符合实际；
B、初中女生跑完 800m 所用时间约为 4min＝240s，故B不符合实际；
C、一层楼的高度约为3m，四层楼高度约为12m，故C不符合实际；
D、一张纸的质量很小，中考物理试卷的质量约为2g，故D不符合实际。
故选：A。
【点评】对日常生活中的速度、质量、长度、温度等进行准确的估测，是要求初中学生
掌握的一种基本能力，平时注意观察，结合所学知识多加思考，逐渐培养这方面的能力。
3．（3分）（2023•宜宾）为了陶冶学生的艺术情操，学校开展了丰富多彩的社团活动。如图是学生用古筝表演的情景，其中说法正确的是（ ）
A．琴声是由手指振动产生的
B．琴声是由琴弦振动产生的
C．琴声在真空中也能传播
D．琴弦的振幅不同音调也不同
【分析】声音是由物体振动产生的；
声音的传播需要介质，不同介质中的声速不同；真空不能传声；
声音的强弱叫做响度，是由物体振动的振幅决定的。
【解答】解：AB、一切声音都是由物体振动产生的，古筝表演时，是琴弦的振动产生
声音，故A错误，B正确；
C、声音的传播需要介质，真空不能传声，故C错误；
D、琴弦振动的幅度不同，声音的响度就会不同，故D错误；
故选：B。
【点评】理解声音的产生和传播条件、声音的特性。
4．（3分）（2023•宜宾）中华古诗词博大精深，“寒夜客来茶当酒，竹炉汤沸火初红”，
其中的“汤沸”过程是属于（ ）
A．汽化现象 B．液化现象 C．升华现象 D．凝华现象
【分析】物质由液态变成气态的过程叫做汽化。
【解答】解：“汤沸”过程是茶水沸腾的过程，沸腾是一种剧烈的汽化现象。
故选：A。
【点评】本题考查了水的沸腾，需要注意汽化有蒸发和沸腾两种形式。
5．（3分）（2023•宜宾）在图中能防范惯性给人们带来危害的是（ ）A． 紧固锤头 B． 掷铅球
C． 开车系安全带 D． 跳远
【分析】一切物体都有保持原来运动状态不变的性质，叫惯性；生活中有时要利用惯性，
有时也要防止惯性带来伤害。
【解答】解：A、锤头松了，撞击锤柄使锤头紧套在锤柄上，是利用了锤头的惯性，故
A错误；
B、运动员掷铅球前需要转身加速，是利用惯性，可提高成绩，故B错误；
C、司乘人员系上安全带，是为了防止当紧急刹车时，人由于惯性向前倾而可能造成的
伤害，故C正确；
D、跳远需要助跑，是利用惯性，可提高成绩，故D错误。
故选：C。
【点评】惯性对我们既有有利的一面，也有不利的一面，要分清生活实例中属于哪种情
况。
6．（3分）（2023•宜宾）关于生活用电，下列说法正确的是（ ）
A．通常情况下，家庭电路中各个用电器是串联的
B．同伴发生触电时，应立即用手去拉触电的同伴
C．家庭电路中电流过大的原因一定是发生了短路
D．我国家庭电路的电压是220V
【分析】（1）家庭电路各用电器可单独工作；
（2）在发生触电事故时，要先断电再救人；
（3）家庭电路中电流过大的原因有；短路、总功率过大；
（4）我国家庭电路电压为220V。
【解答】解：A、家庭电路各用电器可单独工作，所以它们之间是并联的，故A错误；B、在发生触电事故时，要切断电源或用绝缘体使人脱离带电体，然后再去救人，故B
错误；
C、家庭电路中电流过大的原因有；短路、总功率过大，故C错误；
D、我国家庭电路电压为220V，故D正确。
故选：D。
【点评】本题是对我们用电常识的考查，难度较低。
7．（3分）（2023•宜宾）如图是2022年10月12日“天宫课堂”上的两个实验情景。航
天员刘洋在中国空间站进行了水球变“懒”实验：用注射器喷出空气，空气冲击水球，
使水球剧烈振动；她还展示了由种子长成的水稻植株。针对“天宫课堂”的下列说法正
确的是（ ）
A．航天员和学生天地通话是通过电磁波传递信息的
B．航天员随空间站绕地球运动时处于平衡状态
C．水球受到冲击力的施力物体是注射器
D．水稻种子从地面被带到空间站后质量变为零
【分析】（1）航天员与地面的联系是通过电磁波传递信息的；
（2）物体受平衡力时，总保持静止或匀速直线运动状态，受非平衡力时运动状态不断
发生变化；
（3）力是物体对物体的作用；
（4）质量是物体所含物质的多少，是物体的属性，与物体的位置、形状、状态、温度
无关。【解答】解：A、电磁波可以在真空中传播，航天员与学生互动是通过电磁波传递信息
的，故A正确；
B、中国空间站绕地球运行时做曲线运动，运动状态不断改变，受的力是非平衡力，故
B错误；
C、由用注射器喷出空气，空气冲击水球可知，水球受到冲击力的施力物体是空气，故
C错误；
D、水稻种子从地面被带到空间站后，位置发生改变，物质多少没有变化，所以质量不
变，故D错误。
故选：A。
【点评】本题考查电磁波的应用、平衡状态的判断和质量是物体的一种属性等，是一道
基础题。

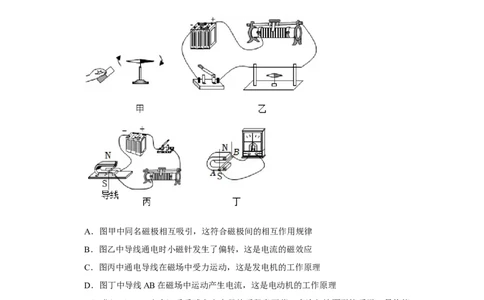

8．（3 分）（2023•宜宾）对图中的四个实验装置图的描述，正确的是（ ）
A．图甲中同名磁极相互吸引，这符合磁极间的相互作用规律
B．图乙中导线通电时小磁针发生了偏转，这是电流的磁效应C．图丙中通电导线在磁场中受力运动，这是发电机的工作原理
D．图丁中导线AB在磁场中运动产生电流，这是电动机的工作原理
【分析】首先分清实验装置，然后根据各自的实验原理分析；这四个图中的实验分别是：
磁极间的相互作用规律、奥斯特实验、通电导体在磁场中受力运动、电磁感应现象。
【解答】解：A．该图是探究磁极间的相互作用规律的实验，同名磁极相互排斥，异名
磁极相互吸引，故A错误；
B．图乙中导线通电时小磁针发生了偏转，这是电流的磁效应，是奥斯特实验，故 B正
确；
C．图丙中通电导线在磁场中受力运动，这是电动机的工作原理，故C错误；
D．图丁中导线AB在磁场中运动产生电流，这是发电机的工作原理，故D错误。
故选：B。
【点评】本题考查磁极间的作用规律、电流的磁场以及电动机和发电机的原理，属于中
档题。
9．（3分）（2023•宜宾）乒乓球自空中释放后竖直下落，多次与地面碰撞反弹，最终停
在地面。对此过程，下列说法正确的是（ ）
A．下落过程中球的运动状态保持不变
B．触地时地面对球的作用力大于球对地面的作用力
C．上升过程中球的动能越来越小，重力势能越来越大
D．从释放到停止，球的机械能守恒
【分析】（1）物体处于静止或匀速直线运动状态时，物体的运动状态不变；
（2）动能的大小与质量、速度有关，重力势能的大小与质量、高度有关，弹性势能的
大小与物体弹性形变的程度有关，机械能为动能、势能的和；
（3）相互作用力的大小相等。
【解答】解：
A、下落过程中球运动的速度发生了改变，所以运动状态改变，故A错误；
B、触地时地面对球的作用力与球对地面的作用力是一对平衡力，大小相等，故B错误；
C、上升过程中球的质量不变，速度变小，动能越来越小，高度变大，重力势能越来越
大，故C正确；
D、根据题意可知，乒乓球自空中释放后竖直下落，多次与地面碰撞反弹，最终停在地
面，这说明球的机械能是逐渐变小的，机械能不守恒，故D错误。
故选：C。【点评】本题考查了物体运动状态的判定、相互作用力的大小、机械能的变化，属于基
础题。
10．（3分）（2023•宜宾）如图所示，电源电压保持不变，R 是定值电阻，R是光敏电阻，
0
其阻值随光照的增强而减小。闭合开关，逐渐减小R的光照强度，电表示数的变化情况
是（ ）
A．A表和V表示数均变大
B．A表和V表示数均变小
C．A表示数变大，V表示数变小
D．A表示数变小，V表示数变大
【分析】由电路图可知，光敏电阻R和定值电阻R 串联，电压表测R两端的电压，电
0
流表测电路中的电流；根据“光敏电阻的阻值随光照强度的增大而减小”可知逐渐减小
光敏电阻的光照强度时其阻值的变化，根据欧姆定律可知电路中电流的变化和 R 两端
0
的电压变化，根据串联电路的电压特点可知R两端的电压变化。
【解答】解：由电路图可知，光敏电阻R和定值电阻R 串联，电压表测R两端的电压，
0
电流表测电路中的电流。
因光敏电阻的阻值随光照强度的增大而减小，
所以，逐渐减小光敏电阻的光照强度时，光敏电阻R的阻值变大，电路中的总电阻变大，
由I＝ 可知，电路中的电流变小，即电流表A的示数变小；
由U＝IR可知，R 两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R
0
两端的电压变大，即电压表V的示数变大，故D正确。
故选：D。
【点评】本题考查了串联电路的特点和欧姆定律的应用，利用好“光敏电阻的阻值随光
照强度的增大而减小”是解决本题的关键。
（多选）11．（3分）（2023•宜宾）关于内能及其利用，下列说法正确的是（ ）
A．一切物体都具有内能B．足球运动越慢，它的内能越小
C．冬天搓手取暖，是通过做功的方式改变内能
D．热机的功率大，效率就一定高
【分析】（1）内能是指所有分子做无规则运动的动能和分子势能的总和，一切物体都
具有内能；
（2）物体的内能指所有分子热运动的动能和分子势能之和，与物体运动的快慢没有关
系；
（3）改变内能的方式有做功和热传递；
（4）热机的效率是指用来做有用功的能量与燃料完全燃烧放出的能量之比，功率是物
体做功快慢的物理量。
【解答】解：A、一切物体都具有内能，故A正确；
B、物体的内能指所有分子热运动的动能和分子势能之和，与物体运动的快慢没有关系，
故B错误；
C、冬天搓手取暖是通过做功的方式改变内能的，故C正确；
D、功率是物体做功快慢的物理量，与热机的效率的高低无关，故D错误；
故选：AC。
【点评】本题考查内能的概念、改变物体内能的方式、功率和效率。
（多选）12．（3分）（2023•宜宾）将装满水的厚玻璃瓶静置于水平桌面，把细玻璃管通
过带孔的橡皮塞插入瓶中，如图所示，用手反复水平捏厚玻璃瓶，观察细管中水面高度
的变化。从形变角度分析现象及原因，下列说法正确的是（ ）
A．细管中水面高度不会发生变化
B．细管中水面会出现升降
C．水面高度不变是因为厚玻璃瓶没有发生形变
D．水面出现升降是因为厚玻璃瓶发生了微小形变
【分析】物体的形变有两种：一种是弹性形变，物体在力的作用下发生形变，力消失后
能自动恢复原状的形变；另一种是塑性形变，物体在力的作用下发生形变，力消失后不
能自动恢复原状的形变。【解答】解：用手反复水平捏厚玻璃瓶，瓶子发生微小形变，容积变小，细管中水面高
度上升，放手后能自动恢复原状，细管中水面高度又会下降，故BD正确，AC错误。
故选：BD。
【点评】一般外力作用使瓶子发生的形变较小，此探究过程中采用的研究方法是放大法
﹣﹣将瓶子的微小形变通过细玻璃管中液面的变化进行放大。
（多选）13．（3分）（2023•宜宾）小强同学用如图甲的实验装置，探究光反射时的规律，
并将数据依次记录在表格中。实验后他想让与地平线成 60°的太阳光竖直向下照亮井底，
他把平面镜按如图乙放置。对此探究，下列说法正确的是（ ）
次数 1 2 3 4 5
∠i 0° 20° 30° 40° 60°
∠r 0° 20° 30° 40° 60°
A．图甲中表示反射角的是∠i
B．实验时的反射光线是绕O点逆时针转动的
C．实验说明反射角等于入射角
D．图乙中平面镜与地平线的夹角 为75°
【分析】（1）垂直镜面的是法线，θ 入射光线与法线的夹角是入射角，反射光线与法线
的夹角为反射角；
（2）（3）光的反射定律内容是：反射光线、入射光线和法线都在同一平面内，反射光
线、入射光线分居法线两侧，反射角等于入射角；
（4）反射光线竖直射入井内，和水平面成90°角，根据图中标出的入射光线和水平面的
夹角，易求出入射光线和反射光线的夹角，然后根据数学关系求出平面镜与地平线的夹
角。
【解答】解：A、垂直镜面的是法线，射向镜面的光线为入射光线，入射光线与法线的
夹角是入射角，由图甲知，OA为入射光线，∠i是入射角，故A错误；
B、当图甲中入射光线AO绕O点逆时针转动时，入射角变大，此时反射角也变大，所以反射光线绕O点顺时针转动，故B错误；
C、由表中数据可知，反射角等于入射角，故C正确；
D、当太阳光与地平线的夹角为60°时，因为反射光线与水平面垂直，则入射光线与平
面镜的夹角为 [180°﹣（60°+90°）]＝15°，所以平面镜与地平线的夹角为 15°+60°＝
75°，故D正确。
故选：CD。
【点评】本类型题考查对光的反射定律实验的掌握情况，实验探究的关键是对相应的知
识理解透彻，思路清晰。
（多选）14．（3分）（2023•宜宾）如图所示，电源电压保持不变，定值电阻 R ＝6 。
0
将滑片滑到滑动变阻器的b端时，闭合开关，电压表的读数为3V；将滑片滑到滑动Ω变
阻器的中点时，电压表的读数为4.5V。下列判断正确的是（ ）
A．电路中的最小电流是0.5A
B．电源电压是9V
C．滑动变阻器的最大阻值是9
D．移动滑片，R
0
在通电100s内Ω产生的热量最多1350J
【分析】由电路图可知，定值电阻R 与滑动变阻器R串联，电压表测定值电阻R 两端
0 0
的电压，电流表测电路中的电流。
（1）设滑片移到滑动变阻器的b端时，滑动变阻器接入电路的电阻最大，电路中的电
流最小，根据欧姆定律算出电路中的最小电流，根据欧姆定律表示出两种情况下电压表
的示数之比即可求出电流之比，根据电源的电压不变列等式即可得出R与R 的阻值关
0
系，进而算出滑动变阻器的最大电阻以及电源电压；
（2）移动滑片，当滑动变阻器接入电路的电阻为零，电路中的电流最大，R 在通电
0
100s内产生的热量最多，根据Q＝W＝ t算出R 在通电100s内产生的热量。
0
【解答】解：由电路图可知，定值电阻R 与滑动变阻器R串联，电压表测R两端的电
0压，电流表测电路中的电流。
（1）设滑片移到滑动变阻器的b端时，滑动变阻器接入电路的电阻最大，电路中的电
流最小，最小为I ＝ ＝ ＝0.5A，故A正确；
1
滑片P移到滑动变阻器的中点时电路中的电流为I ，
2
由I＝ 可得，两种情况下电路中的电流之比： ＝ ＝ ＝ ＝ ，
电源的电压：U＝I （R +R）＝I （ R + R），即 ＝ ＝ ，解得滑动变阻
1 0 2 0
器的最大电阻为：R＝2R ＝2×6 ＝12 ，故C错误；
0
则电源电压为：U＝I
1
（R
0
+R）＝Ω0.5AΩ×（6 +12 ）＝9V，故B正确；
（2）移动滑片，当滑动变阻器接入电路的Ω电阻Ω为零，电路中的电流最大，R
0
在通电
100s内产生的热量最多，最多为：
Q＝W＝ t＝ ×100s＝1350J，故D正确。
故选：ABD。
【点评】本题已知量较少，故无法直接求出结果，所以其难点在于学生能否准确地建立
方程；在电学中此类采用方程法求解的题目较多，应根据题意灵活设定未知量，列出方
程才能准确求解。
二、填空题：本题共8小题，每小题2分，共16分。请把恰当的文字或数据填在相应位置
上。
15．（2分）（2023•宜宾）高海拔地区的大气压 低 （选填“高”或“低”）于1标
准大气压，水的沸点 低 （选填“高”或“低”）于100℃。
【分析】（1）高度越高，大气压越低；
（2）液体的沸点与其表面气压有关，气压越高，沸点越高。
【解答】解：在海平面处，大气压约为1标准大气压。因大气压随着高度的增高而减小，所以高海拔地区气压低于1标准大气压。
在1标准大气压下，水的沸点为100℃。因液体沸点与其表面气压有关，气压越低，沸
点越低，所以在高海拔地区，水的沸点低于100℃。
故答案为：低；低。
【点评】本题是对影响大气压及沸点因素的考查，属于基本常识，难度较低。
16．（2分）（2023•宜宾）人类在现代生活中广泛使用化石燃料，燃料燃烧时发热，将
化学 转化为内能，同时产生了大量的 二氧化碳 气体，加剧了地球的温室效应。
因此减少化石燃料的使用，开发新能源是未来理想能源的发展方向。
【分析】（1）化石燃料燃烧过程中将化学能转化为内能；
（2）温室效应是指由于二氧化碳排放量增大，而导致的地球变暖的现象。
【解答】解：温室效应是指由于二氧化碳排放量增大，而导致的地球变暖的现象，现代
工业的发展、工厂废气大量排放、汽车、飞机尾气的大量排放都会造成二氧化碳排放过
量，加剧温室效应；化石燃料燃烧过程中将化学能转化为内能，同时产生了大量的二氧
化碳气体。
故答案为：化学；二氧化碳。
【点评】本题考查了能量的转化、温室效应问题。
17．（2分）（2023•宜宾）质量相同的铜和铅吸收相同的热量时，铜比铅的温度升高得
少 （选填“多”或“少”）；质量相同的铜和铅升高相同的温度，吸收热量多的是
铜 （选填“铜”或“铅”）。 已知 c 铜 ＝0.39×103J/（kg•℃）， c 铅 ＝
0.13×103J/（kg•℃）。
【分析】根据铜和铅的比热容、吸热情况，利用公式Q＝cmΔt判断；
【解答】解：由热量公式Q＝cmΔt可知，质量相等的铜和铅，吸收相同的热量，由于
铜的比热容大于铅的比热容，所以铜温度升高的少；
质量相同的铜和铅升高相同的温度，由热量公式Q＝cmΔt可知，由于铜的比热容大于
铅的比热容，所以铜吸收热量多。
故答案为：少；铜。
【点评】在分析有关比热容的知识时，由公式Q＝cmΔt可看出，这里面的变量有多个，
故在分析时要用控制变量的思维来考虑。
18．（2分）（2023•宜宾）我国古代科技著作《天工开物》记载了脚踏碓（碓：duì，是一
种给稻谷去壳的工具，用脚连续踏木杠的一端，另一端的碓头就会连续起落）。如图所
示，脚向下踏时，脚踏碓属于 费力 杠杆；碓头部较细，是为了减小 受力面积 ，增大压强。
【分析】结合图片和生活经验，先判断“碓身”在使用过程中，动力臂和阻力臂的大小
关系，再判断它是属于哪种类型的杠杆；
根据影响压强的因素分析。
【解答】解：“碓身”在使用过程中，动力臂小于阻力臂，为费力杠杆；
碓头部较细，是在压力一定时，通过减小受力面积来增大压强的。
故答案为：费力；受力面积。
【点评】本题考查了杠杆的分类、增大压强的方法，属于基础题。
19．（2分）（2023•宜宾）如图所示，一个物体被水平力F压在竖直墙面时静止，水平力
减为F的三分之一时刚好匀速下滑，则静止和匀速下滑时物体受到的摩擦力大小 相
等 （选填“相等”或“不相等”），下滑时水平力对物体 不做 （选填“做了”
或“不做”）功。
【分析】（1）静止状态或匀速直线运动状态的物体，受到平衡力的作用；一对平衡力
满足：大小相等、方向相反、作用在同一条直线上；
（2）做功必须有两个必要因素，一是作用在物体上的力，二是物体在力的方向上通过
的距离。
【解答】解：（1）当物体静止时，受到平衡力的作用；在竖直方向上，物体受到的重
力G和静摩擦力f是一对平衡力，其大小相等、方向相反；
当水平力减为F的三分之一时刚好匀速下滑时，物体仍然处于平衡状态，在竖直方向上，
物体受到的重力G和滑动摩擦力f是一对平衡力，受到的摩擦力还是不变，因此静止和
匀速下滑时物体受到的摩擦力大小相等；（2）下滑时水平力对物体的作用力是水平方向的，而物体移动的方向是竖直方向的，
二者方向垂直，故下滑时水平力对物体不做功。
故答案为：相等；不做。
【点评】本题考查了二力平衡条件的应用和力对物体做功的判断，难度一般。
20．（2分）（2023•宜宾）在长为1000m，高为100m的爬坡路段，一辆质量为1800kg的
电动汽车在3000N的牵引力作用下匀速上坡，电动汽车受到的重力方向是 竖直向下
，斜面的机械效率为 60% ，g取10N/kg。
【分析】（1）重力的方向是竖直向下的；
（2）利用G＝mg求电动汽车的重力，利用W＝Gh求牵引力做的有用功，利用W＝Fs
求牵引力做的总功，斜面的机械效率等于有用功与总功之比。
【解答】解：（1）电动汽车受到的重力方向：竖直向下；
（2）汽车的重力：
G＝mg＝1800kg×10N/kg＝1.8×104N，
牵引力做的有用功：
W有用 ＝Gh＝1.8×104N×100m＝1.8×106J，
牵引力做的总功：
W总 ＝Fs＝3000N×1000m＝3×106J；
斜面的机械效率：
＝ ＝ ×100%＝60%。
η故答案为：竖直向下；60%。
【点评】本题考查了重力的方向，以及使用斜面时有用功、总功、机械效率的计算，属
于基础题目。
21．（2分）（2023•宜宾）小明家中安装的电能表如图所示，其中“3000r/kW•h”表示接
在这个表上的用电器，每消耗1kW•h的电能，转盘转过 300 0 转；小明关闭家里其
它所有用电器，只打开空调，观察电能表转盘在1min内刚好转动了50转，则空调的功
率是 100 0 W。【分析】（1）“3000r/kW•h”的物理意义：当用电器消耗1千瓦时的电能，电能表的
转盘转过3000转；
（2）电能表转盘转50r消耗的电能，再利用P＝ 求空调的功率。
【解答】解：“3000r/kW•h”表示用电器消耗1千瓦时的电能，电能表的转盘转过3000
转；
电能表转盘转50r时，空调消耗的电能：
W＝ kW•h＝ kW•h，
空调的功率：
P＝ ＝ ＝1kW＝1000W。
故答案为：3000；1000。
【点评】本题考查了使用电能表时电能、电功率的计算，明白电能表相关参数的含义是
关键。
22．（2分）（2023•宜宾）已知小灯泡L的额定电压为2.5V，通过灯丝的电流与其两端的
电压关系如图所示，则灯泡正常发光时的电阻为 1 0 。把此灯泡与15 的定值电阻
并联在电源电压为1.5V的电路中，则并联电路的总电流是Ω 0. 3 A。 Ω
【分析】（1）由图像读出灯泡正常发光时的电流，由I＝ 计算灯泡正常发光时的电阻值；
（2）并联电路中各个支路两端的电压均等于电源电压，把此灯泡与 15 的定值电阻并
联在电源电压为1.5V的电路中，由图像读出通过灯泡的电流，根据欧姆Ω定律计算出通
过定值电阻的电流，并联电路中的总电流等于各个支路的电流之和，据此求出电路总电
流。
【解答】解：（1）由题知灯泡的额定电压为2.5V，由图像读出灯泡正常发光时的电流
为0.25A，
由I＝ 得，灯泡正常发光时的电阻为：
R ＝ ＝ ＝10 ；
L
（2）并联电路中各个支Ω路两端的电压均等于电源电压，把此灯泡与 15 的定值电阻并
联在电源电压为1.5V的电路中时，由图可知，此时通过灯泡的电流为：ΩI ′＝0.2A，
L
通过定值电阻的电流为：I ＝ ＝ ＝0.1A，
R
由并联电路的电流特点可知并联电路的总电流为：I＝I ′+I ＝0.2A+0.1A＝0.3A。
L R
故答案为：10；0.3。
【点评】本题考查了并联电路的特点以及欧姆定律的应用，熟练掌握并联电路的电流和
电压特点，并从图象中读取相关信息是解题的关键。
三、作图题：本题共2小题，每小题3分，共6分。
23．（3分）（2023•宜宾）冰墩墩是2022年北京冬奥会吉祥物。请在图中画出A点在平
面镜中的像，并画出眼睛B通过平面镜“看见”A点的光路图。
【分析】根据物像连线与镜面垂直，物像到平面镜距离相等，作出A点的像，A点的像
是反射光线的反向延长线会聚形成的，必然有反射光线进入人的眼睛，反射光线经过眼
睛和像点，两者的连线确定入射点，画出入射光线。
【解答】解：①作出点A关于平面镜的对称点A′，即为A在平面镜中的像。如图所
示：②连接眼睛B和像点A′，交平面镜于O点，连接AO即入射光线，OB为反射光线。
如图所示：
【点评】作物体在平面镜中所成的像，常用方法是：作出端点（或关键点）的像点，用
虚线连接像点得到物体的像。
24．（3分）（2023•宜宾）如图所示，请用笔画线代替导线将电路连接完整，并在括号中
标出小磁针静止时右端的磁极名称（要求闭合开关，移动滑片 P能改变螺线管磁性强
弱）。
【分析】滑动变阻器遵循一上一下接线原则；分析图中电流方向，根据安培定则即可判
断通电螺线管磁性的磁极，再根据磁极间的相互作用判断小磁针的磁极。
【解答】解：滑动变阻器接入电路采用一上一下接法，图中上接线柱已有，故只要接一
个下接线柱；
电流从左侧往上流入螺线管，根据安培定则，螺线管左侧为 S极，所以根据磁极间的相
互作用判断小磁针的右边磁极为N极，左边为S极。
故如图所示：
。
【点评】本题考查了滑动变阻器的接法和磁极判断，属于基础题。四、实验与探究题：本题共2小题，共15分。
25．（7分）（2023•宜宾）频闪拍摄是研究物体运动的方式之一。某科创小组用频闪拍摄
的方法来“测量小车运动的平均速度”，如图所示，他们用相机每隔0.5s曝光一次，拍
摄了小车在斜面上下滑的频闪照片。请根据照片信息回答下列问题。
（1）本实验中刻度尺是测量 长度 的工具，刻度尺的分度值是 1 cm；
（2）小车从A点到C点的路程s ＝ 40. 0 cm，从A点运动到C点所用时间t ＝ 1
AC AC
s，小车在AC段的平均速度v ＝ 40. 0 cm/s；
AC
（3）根据照片信息可判断小车做 变速 直线运动（选填“匀速”或“变速”）；
（4）小组同学经过进一步分析得出结论：小车在C点的动能 小于 D点的动能（选
填“大于”“等于”或“小于”）。
【分析】（1）刻度尺的最小刻度值为相邻的刻度线表示的长度；
（2）由图可知小车从A点运动到C点所用时间和小车从A点到C点的路程；根据速度
公式计算小车在AC段的平均速度；
（3）匀速直线运动是指速度大小不变的直线运动；
（4）动能的大小与质量、速度有关。
【解答】解：（1）长度的测量工具是刻度尺，图示刻度尺10cm又分为10个小刻度，
故最小刻度值为1cm；
（2）相机每隔0.5s曝光一次，由图可知小车从A点运动到C点所用时间t ＝1s；小车
AC
从A点到C点的路程s ＝40.0cm；小车在AC段的平均速度v ＝ ＝ ＝
AC AC
40.0cm/s；
（3）由图知BC段的路程长，但时间少，所以BC段的平均速度大于AB段的平均速度，
因此小车做的是变速运动；
（4）小车做加速运动，小车在C点的速度小于D点的速度，因此小车在C点的动能小
于D点的动能。
故答案为：（1）长度；1；（2）40.0；1；40.0；（3）变速；（4）小于。【点评】斜面上测量小车运动的平均速度的实验主要考查速度公式的灵活运用以及设计
实验比较运动的快慢，难度较大。
26．（8分）（2023•宜宾）为测量某待测电阻R 的阻值，实验探究小组设计了如图甲所示
x
的电路图，并进行了实验。
（1）在连接如图乙的电路时，开关S应处于 断开 状态，闭合开关前应将滑动变阻
器的滑片置于 B （选填“A”或“B”）端；
（2）在如图乙所示的电路中，闭合开关，移动滑片，发现电压表示数为零，电流表有
示数，经分析电路连接不完整，具体原因是 电压表没有接入电路 ，请在图乙中用
笔画线代替导线将电路连接完整；
（3）正确连接电路后，某次测量时，电压表的示数为1.5V，电流表的示数为0.3A，则
待测电阻R 的阻值为 5 ；实验时应多测几组数据，求电阻的平均值，目的是
x
减小误差 ； Ω
（4）某实验小组实验时发现电压表已损坏，为测量R 的阻值，他们经过讨论设计了如
x
图丙的电路图。已知电源电压不变，定值电阻的阻值为R，闭合开关S 、断开S 时电流
1 2
表读数为I ；同时闭合开关S 和S 时电流表读数为I ，则R ＝ （用R、
1 1 2 2 x
I 、I 表示）；
1 2
（5）实验小组完成实验后，他们经过讨论，认为用图甲的电路图还可以完成 探究电
流与电压的关系 实验。（至少填写一个实验名称）
【分析】（1）为了保护电路，在连接如图乙的电路时，开关S应处于断开状态，闭合
开关前应将滑动变阻器的滑片置于阻值最大处；
（2）在测电阻的阻值实验中，电压表应并联在电阻两端；（3）根据R＝ 求出待测电阻R 的阻值；为了减小误差，应多次测量取平均值；
x
（4）根据电源电压不变结合欧姆定律写出R 的表达式；
x
（5）根据图甲提供的实验器材分析回答。
【解答】解：（1）为了保护电路，在连接如图乙的电路时，开关S应处于断开状态，
闭合开关前应将滑动变阻器的滑片置于阻值最大处，即B端；
（2）原电路图中，电压表没有接入电路，故闭合开关，移动滑片，电压表示数为零，
电流表有示数；在测电阻的阻值实验中，电压表应并联在电阻两端，如下图所示：
；
（3）正确连接电路后，某次测量时，电压表的示数为1.5V，电流表的示数为0.3A，则
待测电阻R 的阻值为：
x
R ＝ ＝ ＝5 ；
x
为了减小误差，应多Ω次测量取平均值；
（4）闭合开关S 、断开S 时，两电阻串联，电流表读数为 I ，则电源电压为 U＝I
1 2 1 1
（R +R）；
x
同时闭合开关S 和S 时，电路为只有R 的简单电路，电流表读数为I ，则电源电压为
1 2 x 2
U＝I R ；
2 x
因电源电压不变，即I （R +R）＝I R ，
1 x 2 x
解得：R ＝ ；
x
（5）由图甲可知，用电压表测定值电阻两端电压，用电流表测通过定值电阻的电流，
用滑动变阻器可以调节定值电阻两端电压，故用图甲的电路图还可以完成探究电流与电压的关系实验。
故答案为：（1）断开；B；（2）电压表没有接入电路；见解答图；（3）5；减小误差；
（4） ；（5）探究电流与电压的关系。
【点评】本题测电阻的阻值实验，考查了注意事项、电路连接、电阻的计算、多次测量
的目的及设计实验方案测电阻的能力。
五、计算与解答题：本题共2小题，共21分。要求写出必要的文字说明和重要的演算步骤，
只写出最后答案的不得分。
27．（10分）（2023•宜宾）如图甲，用轻质细线将一不吸水的木块悬挂在弹簧测力计下，
静止时测力计读数为3N；如图乙，将该木块静置于平放的盛水容器中，木块有 的体
积露出水面；如图丙，用竖直向下的力F压该木块时，木块刚好全部浸入水中且静止。
已知水的密度为1.0×103kg/m3，g取10N/kg，求：
（1）图乙中木块所受的浮力大小；
（2）木块的体积；
（3）木块的密度；
（4）图丙中F的大小。
【分析】（1）图乙中木块是漂浮状态，根据漂浮的条件可知，浮力大小等于木块的重
力大小；
（2）根据阿基米德原理可以求出木块排开水的体积，由木块有 体积露出水面，可以
求出排开水的体积与木块体积的关系，以及木块的体积；
（3）根据G＝mg计算出木块的质量，再利用密度公式计算木块的密度；
（4）先计算出浸没时木块受到的浮力，根据图丙中木块受平衡力，列式即可求出 F大小。
【解答】解：（1）由图甲可知，木块的重力G＝3N；图乙中木块为漂浮状态，所以木
块受到的浮力F浮 ＝G＝3N；
（2）图乙中木块排开水的体积 V 排 ＝ ＝ ＝3×10﹣
4m3，
由题意可知，V排 ＝（1﹣ ）V木 ，则V木 ＝ V排 ＝ 3×10﹣4m3＝5×10﹣4m3；
（3）木块的质量m＝ ＝ ＝0.3kg，
木块的密度 ＝ ＝0.6×103kg/m3；
（4）图丙中木块浸没时受到的浮力F浮1 ＝ 水gV排1 ＝1×103kg/m3×10N/kg×5×10﹣4m3＝
5N， ρ
此时木块受平衡力，则有F＝F浮1 ﹣G＝5N﹣3N＝2N。
答：（1）图乙中木块所受的浮力大小为3N；（2）木块的体积为5×10﹣4m3；（3）木
块的密度为0.6×103kg/m3；（4）图丙中F的大小为2N。
【点评】本题考查了阿基米德原理的应用、密度公式的应用、重力公式的应用、以及平
衡力等知识，属于综合题。
28．（11分）（2023•宜宾）如图所示的电路，电源电压可调，R为标有“1.5A”字样的滑
动变阻器，a、c为其两端点，电流表量程为0～3A，电压表量程为0～15V，灯L 标有
1
“6V 7.2W”字样，灯L 标有“6V 4.8W”字样，忽略温度变化对灯丝电阻的影响。试
2
问：
（1）L 正常发光时的电流和电阻；
1
（2）闭合开关S，断开S 和S ，在不损坏电路的情况下，使其中一盏灯正常发光，电
1 2
压表示数是多少？
（3）闭合开关S和S ，断开S ，将电源电压调至12V，当滑动变阻器滑片P滑到b点
2 1
时，小灯泡正常发光，此时R ＝3R ，则滑动变阻器的最大阻值是多少？
bc ab
（4）闭合开关S和S ，断开S ，将滑片P由b滑动到c端的同时调节电源电压，使小
1 2
灯泡正常发光，其它各元件均安全，此过程中电路的总功率变化的范围。【分析】（1）已知灯L 标有“6V 7.2W”字样，根据P＝UI求出L 正常发光时的电流，
1 1
利用R＝ 求出L 正常发光时的电阻；
1
（2）已知灯L 标有“6V 4.8W”字样，根据P＝UI＝ 求出L 正常发光时的电阻；
2 2
闭合开关S，断开S 和S ，两灯泡串联，电压表测两灯的总电压；由串联分压原理可知，
1 2
在不损坏电路的情况下，使其中一盏灯正常发光，由于灯 L 正常发光时的电阻大于灯
2
L 正常发光时的电阻，所以灯L 的电压先达到额定电压6V，能正常发光；根据串联分
1 2
压原理求出灯L 两端电压，利用串联电路电压规律求出电压表示数；
1
（3）闭合开关S和S ，断开S ，则L 被短路，L 与滑动变阻器串联，当滑动变阻器滑
2 1 2 1
片P滑到b点时，则滑动变阻器R 接入电路中，小灯泡正常发光，则L 的电压达到额
ab 1
定电压6V，电源电压调至12V，根据串联电路电压规律和欧姆定律求出R 的阻值，根
ab
据R ＝3R ，利用电阻的串联求出滑动变阻器的最大阻值；
bc ab
（4）闭合开关S和S ，断开S ，则L 被短路，L 与滑动变阻器串联，电压表测量L 两
1 2 1 2 2
端电压，滑片P由b滑动到c端的同时调节电源电压，使小灯泡L 正常发光；根据P＝
2
UI求出L 正常发光时的电流；利用串联电路电压规律分别求出滑片P在b和c时的电源
2
电压，然后根据P＝UI求出此过程中电路的总功率变化的范围。
【解答】解：（1）已知灯L 标有“6V 7.2W”字样，根据P＝UI可知，L 正常发光时
1 1
的电流为：
I ＝ ＝ ＝1.2A，
1
L 正常发光时的电阻为：
1R ＝ ＝ ＝5 ；
1
（2）已知灯L 标有Ω“6V 4.8W”字样，则L 正常发光时的电阻为：
2 2
R ＝ ＝ ＝7.5 ；
2
闭合开关S，断开S 和SΩ，两灯泡串联，电压表测两灯的总电压；由串联分压原理可知，
1 2
在不损坏电路的情况下，使其中一盏灯正常发光，由于灯 L 正常发光时的电阻大于灯
2
L 正常发光时的电阻，所以灯L 的电压先达到额定电压6V，能正常发光，此时灯L 两
1 2 1
端电压为：
U '＝ ×R ＝ ×5 ＝4V，
1 1
则电压表示数为U ＝U '+ΩU ＝4V+6V＝10V；
V 1 2
（3）闭合开关S和S ，断开S ，则L 被短路，L 与滑动变阻器串联，当滑动变阻器滑
2 1 2 1
片P滑到b点时，则滑动变阻器R 接入电路中，小灯泡正常发光，则L 的电压达到额
ab 1
定电压6V，电源电压调至12V，则滑动变阻器此时电阻为：
R ＝ ＝ ＝ ＝5 ，由于R ＝3R ，则滑动变阻器的最大阻值为：
ab bc ab
R最大 ＝R
ab
+R
bc
＝R
ab
+3R
ab
＝5 +3×5 Ω＝20 ；
（4）闭合开关S和S
1
，断开ΩS
2
，则ΩL
1
被短Ω路，L
2
与滑动变阻器串联，电压表测量L
2
两
端电压，滑片P由b滑动到c端的同时调节电源电压，使小灯泡L 正常发光，电压表安
2
全，则电路中电流为：
I ＝ ＝ ＝0.8A，
2
电路中电流表安全，滑片P在b端时，L 小灯泡正常发光，则电源电压为：
2
U＝U +I R ＝6V+0.8A×5 ＝10V，
2 2 ab
则电路的最小总功率： Ω
P最小 ＝UI
2
＝10V×0.8A＝8W；
滑片P在c端时，L 灯泡正常发光，则电源电压为：
2
U'＝U
2
+I
2
R最大 ＝6V+0.8A×20 ＝22V，则电路的最大总功率为：
ΩP最大 ＝U'I
2
＝22V×0.8A＝17.6W；
所以此过程中电路的总功率变化的范围为8W～17.6W。
答：（1）L 正常发光时的电流为1.2A，电阻为5 ；
1
（2）电压表示数是10V； Ω
（3）滑动变阻器的最大阻值是20 ；
（4）此过程中电路的总功率变化范Ω围为8W～17.6W。
【点评】本题考查了欧姆定律和功率计算，难点在于开关断开和闭合时的电路分析，难
度很大。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/6/24
9:21:35；用户：15972770568；邮箱：15972770568；学号：26197019
