专题16 家庭电路和安全用电
【结合生活实际】
1．（2024·四川达州）现代家庭生活中，很多插线板都带有USB充电口，能够直接为手机
充电。请将电路图补充完整。要求：开关S控制整个电路；S闭合后，该电路既能给手机
充电，同时又不影响为其他家用电器供电。
考点 1 家庭电路
1．（2024·四川眉山）小龙和父亲一起为家里安装电灯，连接的部分电路如图甲，A、B两
接线点，与火线相连的是 点；家里电能表如图乙，原有用电器的总功率是3600W，
从电能表使用的角度考感，还能添加用电器的总功率不超过 W。
2．（2024·江苏扬州）如图1是家庭电路示意图，插座与灯泡的连接方式是联。闭合开关后，灯泡不亮，测电笔分别插入插座的三个孔中都不发光，则电路故障是
断路。家用电能表如图2所示，能接入电路中用电器的最大总功率为 W。若家
中仅有电饭锅工作，5min内电能表指示灯闪烁了300次，电饭锅在这段时间内产生的热量
是 J。

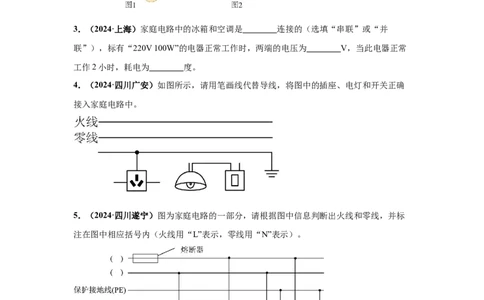

3．（2024·上海）家庭电路中的冰箱和空调是 连接的（选填“串联”或“并
联”），标有“220V 100W”的电器正常工作时，两端的电压为 V，当此电器正常
工作2小时，耗电为 度。
4．（2024·四川广安）如图所示，请用笔画线代替导线，将图中的插座、电灯和开关正确
接入家庭电路中。
5．（2024·四川遂宁）图为家庭电路的一部分，请根据图中信息判断出火线和零线，并标
注在图中相应括号内（火线用“L”表示，零线用“N”表示）。
6．（2024·山东烟台）如图所示是家庭电路的一部分，请将开关控制台灯的电路补充完
整。7．（2024·河南）小华家新买了一台电暖器，部分参数如下表，通过调节旋钮，可实现高
温挡、低温挡的切换。她结合所学知识进行了研究。
额定电压 220V
高温挡功率 2000W
低温挡功率 800W

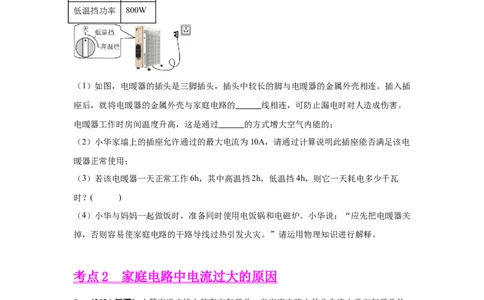

（1）如图，电暖器的插头是三脚插头，插头中较长的脚与电暖器的金属外壳相连。插入插
座后，就将电暖器的金属外壳与家庭电路的 线相连，可防止漏电时对人造成伤害。
电暖器工作时房间温度升高，这是通过 的方式增大空气内能的；
（2）小华家墙上的插座允许通过的最大电流为10A，请通过计算说明此插座能否满足该电
暖器正常使用；
（3）若该电暖器一天正常工作6h，其中高温挡2h，低温挡4h，则它一天耗电多少千瓦
时？( )
（4）小华与妈妈一起做饭时，准备同时使用电饭锅和电磁炉。小华说：“应先把电暖器关
掉，否则容易使家庭电路的干路导线过热引发火灾。”请运用物理知识进行解释。
考点 2 家庭电路中电流过大的原因
8．（2024·新疆）小琴家进户线上装有空气开关，当家庭电路中的总电流大于空气开关的
额定电流时，空气开关会发生“跳闸”。小琴家空气开关的额定电流可能是（ ）
A．63mA B．630mA C．63A D．630A
9．（2024·重庆）关于家用电器的工作过程和家庭电路，下列说法正确的是（ ）
A．家用电饭煲正常工作时将内能转化为电能
B．有金属外壳的家用电器可以使用两孔插座
C．家庭电路的总开关要安装在电能表的后面D．空气开关的作用是在发生漏电时切断电路
考点 3 安全用电
10．（2024·安徽）关于安全用电，下列说法错误的是（ ）
A．绝缘皮破损的电线，需要及时更换
B．家用电器工作时起火，可以直接用水浇灭
C．发生触电事故时，不能直接用手去拉触电者
D．手机充电结束后，要把充电器从插座上及时拔下

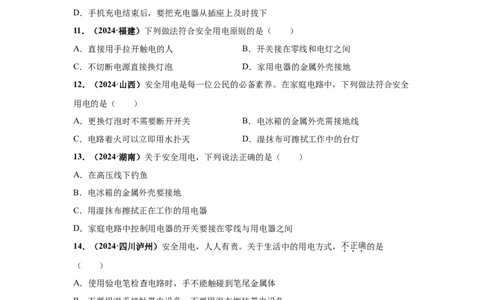

11．（2024·福建）下列做法符合安全用电原则的是（ ）
A．直接用手拉开触电的人 B．开关接在零线和电灯之间
C．不切断电源直接换灯泡 D．家用电器的金属外壳接地
12．（2024·山西）安全用电是每一位公民的必备素养。在家庭电路中，下列做法符合安全
用电的是（ ）
A．更换灯泡时不需要断开开关 B．电冰箱的金属外壳需接地线
C．电路着火可以立即用水扑灭 D．湿抹布可擦拭工作中的台灯
13．（2024·湖南）关于安全用电，下列说法正确的是（ ）
A．在高压线下钓鱼
B．电冰箱的金属外壳要接地
C．用湿抹布擦拭正在工作的用电器
D．家庭电路中控制用电器的开关要接在零线与用电器之间
14．（2024·四川泸州）安全用电，人人有责。关于生活中的用电方式，不正确的是
（ ）
A．使用验电笔检查电路时，手不能触碰到笔尾金属体
B．不要用湿手接触带电设备，不要用湿布擦抹带电设备
C．了解家庭电路中总开关位置，学会在紧急情况下断开总开关
D．手机在充电过程中，不宜进行其他操作，如通话、阅览信息等
15．（2024·云南）下列做法符合安全用电的是（ ）
A．及时更换绝缘皮破损的电线 B．用正在充电的电热水袋取暖
C．用潮湿的手直接拔饮水机的插头 D．插线板敞露在雨中给电动车充电
16．（2024·四川宜宾）关于安全用电，下列说法正确的是（ ）
A．用湿手触摸家庭电路开关B．多个大功率用电器同时工作时，共用一个插座
C．使用试电笔时，手指按住笔尾金属帽，用笔尖接触被测导线
D．将冰箱的三脚插头中较长插脚去掉后，可直接插入两孔插座中使用
17．（2024·四川成都）关于家庭用电，下列说法不正确的是（ ）
A．家用电器通常通过插头、插座与电源连接
B．验电笔可以用来区分火线和零线
C．电线接头接触不良，可能引发火灾
D．家庭电路着火应首先用冷水浇灭
