2023年吉林省中考物理试卷
一、单项选择题（每题2分，共12分）
1．（2分）放在饮料中的冰块会越来越小，这个现象中包含的物态变化过程是（ ）
A．汽化 B．熔化 C．液化 D．凝华
2．（2分）下列现象中可以利用光的直线传播知识解释的是（ ）
A． 平面镜成像
B． 海市蜃楼
C． 池水变浅
D． 小孔成像
3．（2分）关于课桌的描述，最符合实际的是（ ）
A．质量约为2t B．体积约为8m3
C．高度约为75cm D．密度约为1.0×103kg/m3
4．（2分）关于生活用电，下列说法正确的是（ ）
A．保险丝可以用铜丝代替
B．禁止用湿手触摸开关
C．家庭电路电压是380V
D．雷雨天可以在大树下避雨
5．（2分）关于小球竖直上抛后的运动情况，下列说法中正确的是（ ）
A．运动过程中小球始终具有惯性B．运动至最高点时动能不为零
C．上升过程中受到平衡力作用
D．下落过程中重力势能变大

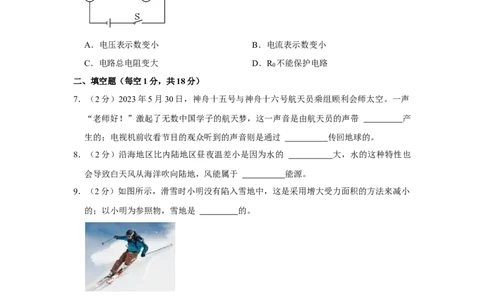

6．（2分）如图所示，滑动变阻器的滑片从B端向A端滑动的过程中，下列说法正确的是
（ ）
A．电压表示数变小 B．电流表示数变小
C．电路总电阻变大 D．R 不能保护电路
0
二、填空题（每空1分，共18分）
7．（2分）2023年5月30日，神舟十五号与神舟十六号航天员乘组顾利会师太空。一声
“老师好！”激起了无数中国学子的航天梦，这一声音是由航天员的声带 产
生的；电视机前收看节目的观众听到的声音则是通过 传回地球的。
8．（2分）沿海地区比内陆地区昼夜温差小是因为水的 大，水的这种特性也
会导致白天风从海洋吹向陆地，风能属于 能源。
9．（2分）如图所示，滑雪时小明没有陷入雪地中，这是采用增大受力面积的方法来减小
的；以小明为参照物，雪地是 的。
10．（2分）注射器吸取药液是利用了 原理；如图所示，先将注射器的活塞拉
出一部分再向里推，吸管内水面上升是因为吸管上方空气流速大，压强 。11．（2分）手机的镜头相当于 ，能增大手机与景物的距离，景物所成的像将
。
12．（2分）电热毯的电阻丝断掉后不要将两个断头连接后继续使用，原因是接头处的电
阻 ，在电流相同时，由于电流的 效应会导致接头处温度过高产生安
全隐患。
13．（2分）如图所示，使导线与电池触接，电路连通的瞬间磁针发生偏转。这一现象不
仅能说明通电导线周围存在 ，还可以说明力可以改变物体的 。
14．（2分）如图是某电饭锅内部电路简图。S断开时，电路中的电流是0.5A，通电1min
后，电路中消耗的电能是 J；S闭合后，电路中消耗的总功率将
。
15．（2分）如图所示，物体的重力是1600N，图中拉力F是1000N，物体在10s内上升了
5m，物体的运动速度是 m/s，该滑轮组的机械效率是 。
三、计算题（每题5分，共10分）
16．（5分）某容器中装有5kg的水，水的深度是0.4m。求：
（1）水的重力；（2）水对容器底部的压强。（g取10N/kg）
17．（5分）在如图所示的电路中，R 的阻值是30 ，闭合开关S，电流表A 的示数是
1 1
0.2A，电流表A的示数是0.5A。求： Ω
（1）电源电压；
（2）电阻R 的阻值。
2
四、简答题（每题2分，共6分）
18．（2分）“生活就像剥圆葱，只要一直剥，总有一片会使你落泪”。请用分子动理论
的观点说明剥圆葱会落泪的原因。
19．（2分）干燥的季节！用塑料梳子梳头的过程中头发会越梳越蓬松。请用学过的物理
知识解释该现象。
20．（2分）匀速行驶的洒水车，向路面洒水的过程中动能不断减小。请从能量的角度说
明原因。
五、作图、实验与探究题（第21、22、23题每题2分、第24～26题每题3分、第27～28
题每题4分，共24分）
21．（2分）请在图中画出反射光线，并标出反射角大小。
22．（2分）如图为用手写字时的示意图，笔可以看做是杠杆，O为支点，F为阻力，请画
出F的力臂l。
23．（2分）请在图中标出通电螺线管的电流方向和磁感线方向。24．（3分）如图是“探究水沸腾时温度变化的特点”的实验装置。
（1）图中温度计的示数为 ℃。
（2）实验过程中发现水沸腾时吸热， 保持不变。
25．（3分）如图是“探究平面镜成像的特点”的实验装置。
（1）用玻璃板代替平面镜是为了便于确定像的 。
（2）实验中应将玻璃板与水平桌面 。
（3）选用两支外形完全相同的蜡烛A和B，目的是得到像和物的 的关系。
26．（4分）在“研究影响滑动摩擦力大小的因素”实验中，将木块放在水平木板上，用
弹簧测力计沿水平方向拉动木块做匀速直线运动。
（1）甲图中，弹簧测力计示数为 N，根据 原理可得，此时木
块受到的滑动摩擦力与木块受到的拉力大小相等。（2）比较甲、乙两图可得：在接触面粗糙程度相同时， 越大，滑动摩擦力越
大。
（3）通过比较 两图可探究：滑动摩擦力大小与接触面粗糙程度的关系。
27．（4分）在“测量小灯泡的电功率”实验中，小灯泡的额定电压为3V，电源是两节新
的干电池。
（1）按照甲图正确连接电路，闭合开关，将滑片调至滑动变阻器的 端时，小
灯泡正常发光，此时电流表示数如乙图，小灯泡的额定功率是 W。
（2）若忽略小灯泡电阻随温度的变化，当滑片调节至某位置时，电流表的示数是
0.24A，此时小灯泡的实际功率是 W。
28．（4分）在“探究浮力的大小跟哪些因素有关”的实验中，用密封透明的瓶子（质量
和厚度不计，装有适量酸奶）替代原实验中的物体，如甲图。
（1）将瓶子浸没在水中，如乙图，此时瓶子受到的浮力为 N。
（2）继续向上提升弹簧测力计，当酸奶液面与水面相平时，弹簧测力计的示数如丙图。
由以上数据可以得出：在液体密度一定时，浮力大小与 有关。
（3）通过这个实验还可以计算出酸奶的密度 ＝ kg/m3。
ρ2023年吉林省中考物理试卷
参考答案与试题解析
一、单项选择题（每题2分，共12分）
1．（2分）放在饮料中的冰块会越来越小，这个现象中包含的物态变化过程是（ ）
A．汽化 B．熔化 C．液化 D．凝华
【分析】物质从固态变成液态的过程叫熔化，物质由液态变为固态叫凝固，物质由气态
直接变为固态叫凝华，物质由固态直接变为气态叫升华；物质由气态变为液态叫液化，
物质由液态变为气态叫汽化。
【解答】解：放在饮料中的冰块会越来越小，是因为冰吸收饮料的热量变成了水，该过
程为熔化现象。
故选：B。
【点评】本题主要考查学生对生活中常见的物态变化的认识和了解，是一道基础题。同
时还需要掌握各种物态变化的吸放热情况。
2．（2分）下列现象中可以利用光的直线传播知识解释的是（ ）
A． 平面镜成像
B． 海市蜃楼
C． 池水变浅
D． 小孔成像【分析】（1）在日常生活中，激光准直、日月食、小孔成像和影子的形成等都表明光
在同一种均匀介质中是沿直线传播的；
（2）当光照射到物体表面上时，有一部分光被反射回来发生反射现象，例如：平面镜
成像、水中倒影等；
（3）当光从一种介质斜射入另一种介质时，传播方向会偏折，发生折射现象，如：看
水里的鱼比实际位置浅、彩虹等。
【解答】解：A、平面镜成像是光的反射现象，故A错误；
B、海市蜃楼是一种光学幻景，是地球上物体反射的光经密度不均匀的大气折射而形成
的虚像，故B错误；
C、池水变浅是光的折射现象，故C错误；
D、小孔成像现象，属于光的直线传播，故D正确。
故选：D。
【点评】本题考查了学生对三种光学现象的区分，是光学基础知识的考查，把握住三种
光现象的本质是解决此类题目的关键，是中考考查的热点题型。
3．（2分）关于课桌的描述，最符合实际的是（ ）
A．质量约为2t B．体积约为8m3
C．高度约为75cm D．密度约为1.0×103kg/m3
【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进
行单位的换算，最后判断最符合实际的是哪一个。
【解答】解：A、课桌的质量约为10kg，故A不符合实际；
B、一张课桌的体积大约0.02m3，故B不符合实际；
C、中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm即
0.8m左右，故C符合实际；
D、课桌主要由木头组成，木头的密度小于水的密度1.0×103kg/m3，故D不符合实际。
故选：C。
【点评】此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，
找出符合实际的选项即可。
4．（2分）关于生活用电，下列说法正确的是（ ）
A．保险丝可以用铜丝代替
B．禁止用湿手触摸开关
C．家庭电路电压是380VD．雷雨天可以在大树下避雨
【分析】（1）保险丝通常安装在火线上，它是由电阻率大、熔点低的铅锑合金制成的，
当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作
用；
（2）生活用水是导体，用湿手触摸开关可能会触电；
（3）我国家庭电路的电压是220V；
（4）雷雨天在大树下避雨易引发雷击。
【解答】解：A、保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自
动熔断，切断电路，从而起到保护电路的作用，由于铜丝的熔点很高，当电流过大时也
不会熔断，故不能用铜丝代替保险丝，故A错误；
B、生活用水是导体，用湿手触摸开关，有触电的危险，不符合安全用电原则，故 B正
确；
C、我国家庭电路的电压是220V，工业用电的电压为380V，故C错误；
D、大树高大，且为导体，雷雨天在大树下避雨易引发雷击，故D错误。
故选：B。
【点评】本题考查的是日常生活中的一些安全用电常识。只要同学们牢记安全用电常识，
并正确规范操作，就不会有危险发生。
5．（2分）关于小球竖直上抛后的运动情况，下列说法中正确的是（ ）
A．运动过程中小球始终具有惯性
B．运动至最高点时动能不为零
C．上升过程中受到平衡力作用
D．下落过程中重力势能变大
【分析】（1）物体由于惯性会保持原来的运动状态；
（2）动能大小的影响因素：质量、速度；质量越大，速度越大，动能越大；重力势能
大小的影响因素：质量、被举得高度；质量越大，高度越高，重力势能越大；
（3）根据球的运动状态分析。
【解答】解：
A、球离开手后能在空中继续上升，是由于小球具有惯性，仍要保持原来的运动状态，
故A正确；
B、竖直上抛后，小球到达最高点时的瞬时速度为0，动能为0，故B错误；
C、上升过程中，球的运动状态发生了改变，因此受到的是非平衡力，故C错误；D、下落过程中，球的质量不变，高度变小，重力势能变小，故D错误。
故选：A。
【点评】本题通过掷实心球这一场景，考查了惯性、动能和势能的变化、对物体的受力
分析等，属力学综合题。
6．（2分）如图所示，滑动变阻器的滑片从B端向A端滑动的过程中，下列说法正确的是
（ ）
A．电压表示数变小 B．电流表示数变小
C．电路总电阻变大 D．R 不能保护电路
0
【分析】根据电路图可知，两个电阻串联接入电路中，电流表测量电路中的电流，电压
表测量滑动变阻器两端的电压；根据滑片的位置的变化分析滑动变阻器接入电路中电阻
的变化和总电阻的变化，根据欧姆定律分析电路中电流的变化，根据串联电路的分压规
律分析电压表示数的变化；当滑片移动到A端时，根据电路的连接方式分析定值电阻的
作用。
【解答】解：根据电路图可知，两个电阻串联接入电路中，电流表测量电路中的电流，
电压表测量滑动变阻器两端的电压；
ABC、滑动变阻器的滑片从B端向A端滑动的过程中，滑动变阻器接入电路的电阻变小，
根据串联电路的分压规律可知，滑动变阻器分担的电压变小，电压表示数变小；
根据串联电路的电阻关系可知，电路的总电阻变小，根据欧姆定律可知，电路中的电流
变大，电流表示数变大，故A正确、BC错误；
D、当滑片移动到A端时，滑动变阻器接入电路的电阻为0，R 串联在电路中能保护电
0
路，故D错误。
故选：A。
【点评】本题考查了电路的动态分析、欧姆定律的应用，难度不大。
二、填空题（每空1分，共18分）
7．（2分）2023年5月30日，神舟十五号与神舟十六号航天员乘组顾利会师太空。一声
“老师好！”激起了无数中国学子的航天梦，这一声音是由航天员的声带 振动 产生的；电视机前收看节目的观众听到的声音则是通过 电磁波 传回地球的。
【分析】（1）声音是由物体振动产生的；
（2）电磁波可以传递信息，可以在真空中传播。
【解答】解：（1）声音是物体振动产生的，航天员的声音是由航天员的声带振动产生
的；
（2）电视机前收看节目的观众听到的声音则是通过电磁波传回地球的。
故答案为：振动；电磁波。
【点评】本题考查了声音的产生和电磁波的应用，属于基础题。
8．（2分）沿海地区比内陆地区昼夜温差小是因为水的 比热容 大，水的这种特性也
会导致白天风从海洋吹向陆地，风能属于 可再生 能源。
【分析】（1）水的比热容较大，相同的质量的水和其它物质相比，吸收（或放出）相
同的热量，水升高（或降低）的温度较少。
（2）人类开发利用后，在现阶段不可能再生的能源，属于不可再生能源；在自然界中
可以不断再生、连续利用的能源，属于可再生能源。
【解答】解：（1）因为水的比热容较大，白天，相同质量的水和沙石比较，吸收相同
的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得沿海地
区昼夜的温差小；
（2）风能可以从自然界里源源不断的得到补充，属于可再生能源。
故答案为：比热容；可再生。
【点评】本题考查对比热容概念、能源的分类等知识的理解和应用，难度不大。
9．（2分）如图所示，滑雪时小明没有陷入雪地中，这是采用增大受力面积的方法来减小
压强 的；以小明为参照物，雪地是 运动 的。
【分析】（1）减小压强的方法：在压力一定时，增大受力面积；在受力面积一定时，
减小压力；
（2）相对于参照物的位置发生了变化，则物体是运动的；相对于参照物的位置没有发
生变化，则物体是静止的。
【解答】解：（1）小明踩在滑雪板上滑雪，这是采用增大受力面积的方法来减小对雪面的压强，所以没有陷入雪地中。
（2）以小明为参照物，雪地与小明的位置发生改变，雪地是运动的。
故答案为：压强；运动。
【点评】本题考查了增大压强的方法、运动和静止的相对性等知识点，难度不大。
10．（2分）注射器吸取药液是利用了 大气压 原理；如图所示，先将注射器的活塞拉
出一部分再向里推，吸管内水面上升是因为吸管上方空气流速大，压强 小 。
【分析】（1）用针管吸取药液、用吸管吸饮料都是利用了大气压。
（2）气体和液体都属于流体，在流体中，流速大的地方压强小，流速小的地方压强大。
【解答】解：（1）医生用注射器吸取药液，向上提起活塞时，注射器内的体积增大，
压强减小，药液在外界大气压的作用下被压入注射器内。
（2）在吸管的上方推动注射器的活塞时，吸管上方空气的流动速度较大，压强较小，
在瓶内气压作用下水面上升。
故答案为：大气压；小。
【点评】本题考查了大气压的利用和流体压强与流速的关系，属于基础题。
11．（2分）手机的镜头相当于 凸透镜 ，能增大手机与景物的距离，景物所成的像将
变小 。
【分析】手机的镜头相当于凸透镜，其成像原理与照相机相同；
凸透镜成实像时，物距变大，像距变小，像变小。
【解答】解：手机镜头相当于凸透镜，所成的是倒立、缩小的实像，成像原理与照相机
相同；
增大手机与景物的距离，物距变大，像距变小，景物所成的像变小。
故答案为：凸透镜；变小。
【点评】本题考查凸透镜成像规律的应用，是一道基础题。
12．（2分）电热毯的电阻丝断掉后不要将两个断头连接后继续使用，原因是接头处的电
阻 较大 ，在电流相同时，由于电流的 热 效应会导致接头处温度过高产生安全
隐患。【分析】（1）导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；导
线的两个断头的接头处，会因为接触不够紧密而使导电能力减弱，即电阻增大；
（2）当电流通过电阻时，电流做功而消耗电能，产生了热量，这种现象叫做电流的热
效应。
【解答】解：将电阻丝的两个断头接上后，会因为接触不够紧密而使导电能力减弱，即
电阻增大。
因为电流的热效应，由焦耳定律公式Q＝I2Rt知，在电流、通电时间相同的情况下，电
阻越大，产生的热量越多，温度越高，长时间使用存在安全隐患。
故答案为：较大；热。
【点评】本题考查了的是影响电阻大小的因素和电流的热效应，难度不大。
13．（2分）如图所示，使导线与电池触接，电路连通的瞬间磁针发生偏转。这一现象不
仅能说明通电导线周围存在 磁场 ，还可以说明力可以改变物体的 运动状态 。
【分析】（1）1820年丹麦物理学家奥斯特通过实验证实了电流周围存在磁场，即电流
的磁效应；
（2）力可以改变物体的形状、力可以改变物体的运动状态。
【解答】解：（1）在实验中，当直导线接触电池通电时，可以看到小磁针发生偏转，
即小磁针受到磁场力的作用，说明通电导线周围存在磁场；
（2）小磁针受到磁场力的作用，由静止变为运动，说明力可以改变物体的运动状态。
故答案为：磁场；运动状态。
【点评】本题考查了通电导体周围存在着磁场和力的作用效果，难度不大。
14．（2分）如图是某电饭锅内部电路简图。S断开时，电路中的电流是0.5A，通电1min
后，电路中消耗的电能是 6.6×1 0 3 J；S闭合后，电路中消耗的总功率将 变大 。
【分析】（1）当S断开时，电阻R 和电阻R串联接入电路，根据W＝Pt＝UIt求出电
0路中消耗的电能；
（2）当S闭合后，电阻R 短路，只有R接入电路，电路中的总电阻变小，电流变大，
0
根据P＝UI可知电路消耗的总功率变化情况。
【解答】解：（1）当S断开时，电阻R 和电阻R串联接入电路，通电1min＝60s后，
0
电路中消耗的电能：
W＝Pt＝UIt＝220V×0.5A×60s＝6.6×103J；
（2）当S闭合后，电阻R 短路，只有R接入电路，电路中的总电阻变小，电流变大，
0
根据P＝UI可知，在电源电压不变时，电路的总功率变大。
故答案为：6.6×103；变大。
【点评】本题考查了电能公式、简单的电路的动态分析，涉及到电功率公式运用。
15．（2分）如图所示，物体的重力是1600N，图中拉力F是1000N，物体在10s内上升了
5m，物体的运动速度是 0. 5 m/s，该滑轮组的机械效率是 80% 。
【分析】（1）根据v＝ 求出物体的运动速度；
（2）由图可知n＝2，利用 ＝ ＝ ＝ ＝ 求滑轮组的机械效率。
η
【解答】解：（1）物体的运动速度：v＝ ＝ ＝0.5m/s；
（2）由图可知n＝2，滑轮组的机械效率： ＝ ＝ ＝ ＝ ＝
η
×100%＝80%。
故答案为：0.5；80%。
【点评】本题考查速度公式和使用滑轮组时机械效率的计算，难度不大。
三、计算题（每题5分，共10分）16．（5分）某容器中装有5kg的水，水的深度是0.4m。求：
（1）水的重力；
（2）水对容器底部的压强。（g取10N/kg）
【分析】（1）根据G＝mg算出水的重力；
（2）根据公式p＝ gh可求水对容器底的压强。
【解答】解：（1）ρ水的重力为：
G＝mg＝5kg×10N/kg＝50N；
（2）水对容器底部的压强为：
p＝ gh＝1.0×103kg/m3×10N/kg×0.4m＝4×103Pa。
答：ρ（1）水的重力为50N；
（2）水对容器底部的压强为4×103Pa。
【点评】本题考查了液体压强公式和重力公式的应用，熟练公式即可解答。
17．（5分）在如图所示的电路中，R 的阻值是30 ，闭合开关S，电流表A 的示数是
1 1
0.2A，电流表A的示数是0.5A。求： Ω
（1）电源电压；
（2）电阻R 的阻值。
2
【分析】由电路图可知，R 与R 并联，电流表A测干路电流，电流表A 测R 支路的
1 2 1 1
电流。
（1）根据并联电路的电压特点和欧姆定律求出电源的电压；
（2）根据并联电路的电流特点求出通过R 的电流，再根据欧姆定律求出电阻R 的阻值。
2 2
【解答】解：由电路图可知，R 与R 并联，电流表A测干路电流，电流表A 测R 支
1 2 1 1
路的电流。
（1）因并联电路中各支路两端的电压相等，
所以，由I＝ 可得，电源的电压：
U＝I R ＝0.2A×30 ＝6V；
1 1
（2）因并联电路中Ω干路电流等于各支路电流之和，所以，通过R 的电流：
2
I ＝I﹣I ＝0.5A﹣0.2A＝0.3A，
2 1
则电阻R 的阻值：
2
R ＝ ＝ ＝20 。
2
Ω
答：（1）电源电压为6V；
（2）电阻R 的阻值为20 。
2
【点评】本题考查了并联电Ω 路的特点和欧姆定律的应用，是一道基础题目。

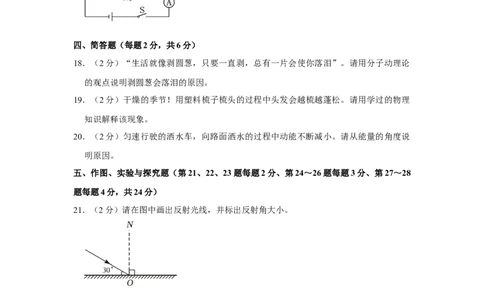

四、简答题（每题2分，共6分）
18．（2分）“生活就像剥圆葱，只要一直剥，总有一片会使你落泪”。请用分子动理论
的观点说明剥圆葱会落泪的原因。
【分析】构成物质的分子，总在不停地做无规则运动，从而产生扩散现象。
【解答】答：因为一切物质的分子都在不停地做无规则运动，当剥圆葱时，大量的辛辣
刺激分子会运动到空气中，进入眼睛，刺激眼睛落泪。
【点评】本题考查分子的无规则运动，熟悉生活中的扩散现象，是解答此题的关键。
19．（2分）干燥的季节！用塑料梳子梳头的过程中头发会越梳越蓬松。请用学过的物理
知识解释该现象。
【分析】（1）物体间摩擦后，若能够吸引轻小物体，说明物体带了电，这种通过摩擦
使物体带电的现象，叫摩擦起电；
（2）电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。
【解答】答：用塑料梳子梳头发，由于摩擦使梳子和头发带电，且带异种电荷；头发越
梳越蓬松，是因为头发带同种电荷相互排斥。
【点评】知道摩擦起电现象和电荷间的作用规律，可解答此题。
20．（2分）匀速行驶的洒水车，向路面洒水的过程中动能不断减小。请从能量的角度说
明原因。
【分析】动能和物体的质量、速度有关；质量越大、速度越大，动能越大。
【解答】答：匀速行驶的洒水车，运动过程速度不变，质量不断减小，所以向路面洒水
的过程中动能不断减小。
【点评】本题考查动能的有关因素，属于基础题。
五、作图、实验与探究题（第21、22、23题每题2分、第24～26题每题3分、第27～28
题每题4分，共24分）21．（2分）请在图中画出反射光线，并标出反射角大小。
【分析】掌握光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光
线和入射光线分居在法线的两侧；反射角等于入射角。可归纳为：“三线共面，两线分
居，两角相等”。
掌握入射角和反射角的概念：入射角是入射光线与法线的夹角；反射角是反射光线与法
线的夹角。
【解答】解：入射光线与镜面的夹角是30°，所以入射角为90°﹣30°＝60°，则反射角也
为60°；
首先过入射点垂直于镜面画出法线，然后根据反射角等于入射角，在法线右侧画出反射
光线，并标明反射角的度数，如图所示：
【点评】此题主要考查了光的反射定律的应用，首先要熟记光的反射定律的内容，并要
注意入射角与反射角的概念。
22．（2分）如图为用手写字时的示意图，笔可以看做是杠杆，O为支点，F为阻力，请画
出F的力臂l。
【分析】力臂是支点到力的作用线的垂线段。
【解答】解：反向延长力F的作用线，过支点O作阻力F作用线的垂线段，即为阻力F
的力臂l，如下图所示：故答案为：见上图。
【点评】本题考查了力臂的画法，基础题。
23．（2分）请在图中标出通电螺线管的电流方向和磁感线方向。
【分析】根据磁极间的相互作用和磁感线的形状确定通电螺线管的磁极，再利用安培定
则确定电流的方向；
在磁体的周围，磁感线从N极流出回到S极。由此可以确定磁感线的方向。
【解答】解：由图可知，磁感线呈相互吸引状态，条形磁体的左端为 N极，由异名磁极
相互吸引可知，通电螺线管的右端为S极，左端为N极，
由安培定则可知，电流从螺线管的右端流入，左端流出；
在磁体的周围，磁感线从N极流出回到S极，所以图中磁感线的方向向左。如图所示：
【点评】安培定则共涉及三个方向：电流方向、线圈绕向、磁场方向，告诉其中的两个
可以确定第三个。其中磁场的方向往往与小磁针的N、S极或磁感线的方向联系在一起，
而电流方向经常与电源的正负极联系起来。
24．（3分）如图是“探究水沸腾时温度变化的特点”的实验装置。
（1）图中温度计的示数为 9 2 ℃。
（2）实验过程中发现水沸腾时吸热， 温度 保持不变。【分析】（1）温度计的分度值为1℃，注意区分是零上还是零下，然后根据液面位置读
数；
（2）液体沸腾的条件：温度达到沸点并不断吸收热量，温度保持不变。
【解答】解：（1）温度计的分度值为1℃，液面位置在0℃以上，示数为92℃；
（2）水在沸腾时，吸收热量，温度保持不变。
故答案为：（1）92；（2）温度。
【点评】此题是探究水的沸腾实验，从中考查了学生对温度计的使用，同时考查了水沸
腾时的现象和特点。
25．（3分）如图是“探究平面镜成像的特点”的实验装置。
（1）用玻璃板代替平面镜是为了便于确定像的 位置 。
（2）实验中应将玻璃板与水平桌面 垂直 。
（3）选用两支外形完全相同的蜡烛A和B，目的是得到像和物的 大小 的关系。
【分析】（1）玻璃板不但反射光，能成像，还能透光看到玻璃板后面的蜡烛，便于确
定像的位置；
（2）若玻璃板没有垂直放在水平桌面，则所成的像偏高或偏低，据此分析；
（3）实验时采用两个完全相同的蜡烛，一支蜡烛放在玻璃板的前面并点燃，另一支放
在玻璃板的后面，当玻璃板后面的蜡烛和玻璃板前面的蜡烛的像完全重合时，可以确定
像的位置，同时也可以比较物像大小关系。
【解答】解：（1）使用平面镜时，只能成像，不能透光，不容易确定像的位置，而用玻璃板时，既能成像，又能透光，便于确定像的位置；
（2）在实验中，为使像与物完全重合，应将玻璃板垂直放在水平桌面上，否则像与物
不能完全重合，导致实验无法完成；
（3）实验中选用两根相同的蜡烛A和B，目的是为了比较像和物大小关系。
故答案为：（1）位置；（2）垂直；（3）大小。
【点评】此题主要是探究平面镜成像的特点，首先要掌握平面镜成像的特点。知道其中
像的位置的确定利用了替代法，在实验中要注意像与物的位置和大小的确定。
26．（4分）在“研究影响滑动摩擦力大小的因素”实验中，将木块放在水平木板上，用
弹簧测力计沿水平方向拉动木块做匀速直线运动。
（1）甲图中，弹簧测力计示数为 2.6 N，根据 二力平衡 原理可得，此时木块
受到的滑动摩擦力与木块受到的拉力大小相等。
（2）比较甲、乙两图可得：在接触面粗糙程度相同时， 压力 越大，滑动摩擦力越
大。
（3）通过比较 乙、丙 两图可探究：滑动摩擦力大小与接触面粗糙程度的关系。
【分析】（1）弹簧测力计读数时，先确定分度值，然后根据指针位置读数；
用弹簧测力计沿水平方向匀速拉动物体时，物体所受的拉力和滑动摩擦力是一对平衡力，
根据二力平衡的知识，滑动摩擦力大小等于拉力大小；
（2）（3）滑动摩擦力的大小与压力的大小和接触面的粗糙程度有关，运用控制变量法
进行分析。
【解答】解：（1）甲图中，弹簧测力计的分度值为0.2N，示数为2.6N；
用弹簧测力计沿水平方向匀速拉动物体时，物体所受的滑动摩擦力和拉力是一对平衡力，
根据二力平衡的知识，滑动摩擦力大小等于拉力大小；
（2）甲、乙两次实验中，接触面的粗糙程度相同，图乙中物块对水平面的压力大，弹
簧测力计的示数大，由此可知：在接触面粗糙程度相同时，压力越大，滑动摩擦力越大；
（3）乙、丙两次实验中，压力相同，接触面粗糙程度不同，根据控制变量法，通过比
较乙、丙两图可探究：滑动摩擦力大小与接触面粗糙程度的关系。故答案为：（1）2.6；二力平衡；（2）压力；（3）乙、丙。
【点评】本题探究影响滑动摩擦力大小的因素，考查了转换法、控制变量法的运用，体
现了对实验过程和实验原理的考查。
27．（4分）在“测量小灯泡的电功率”实验中，小灯泡的额定电压为3V，电源是两节新
的干电池。
（1）按照甲图正确连接电路，闭合开关，将滑片调至滑动变阻器的 A 端时，小灯
泡正常发光，此时电流表示数如乙图，小灯泡的额定功率是 1.4 4 W。
（2）若忽略小灯泡电阻随温度的变化，当滑片调节至某位置时，电流表的示数是
0.24A，此时小灯泡的实际功率是 0.3 6 W。
【分析】（1）当灯泡两端为额定电压时，灯泡正常发光；根据电流表选用的量程确定
分度值读数，利用P＝UI求出小灯泡额定功率；
（2）根据灯泡额定电压和额定电流利用欧姆定律求出灯泡的电阻，然后根据 P＝I2R求
出小灯泡实际功率。
【解答】解：（1）电源是两节新的干电池串联，即3V；小灯泡的额定电压为3V，故
闭合开关，将滑片调至滑动变阻器的A端时，即滑动变阻器接入电路的阻值为0，小灯
泡正常发光；
小灯泡正常发光，此时电流表示数如乙图，电流表选用小量程，分度值0.02A，其示数
为0.48A，则小灯泡额定功率为：
P ＝U I ＝3V×0.48A＝1.44W；
L L L
（2）由（1）可知，灯泡正常发光时的电阻为：
R＝ ＝ ＝6.25 ，
Ω
因忽略小灯泡电阻随温度的变化，故当滑片调节至某位置时，电流表的示数是 0.24A，
此时小灯泡的实际功率为：
P＝I2R＝（0.24A）2×6.25 ＝0.36W。
Ω故答案为：（1）A；1.44；（2）0.36。
【点评】本题测量小灯泡的电功率实验，考查了注意事项、电流表读数、功率的计算等
知识。
28．（4分）在“探究浮力的大小跟哪些因素有关”的实验中，用密封透明的瓶子（质量
和厚度不计，装有适量酸奶）替代原实验中的物体，如甲图。
（1）将瓶子浸没在水中，如乙图，此时瓶子受到的浮力为 4. 5 N。
（2）继续向上提升弹簧测力计，当酸奶液面与水面相平时，弹簧测力计的示数如丙图。
由以上数据可以得出：在液体密度一定时，浮力大小与 物体排开液体的体积 有关。
（3）通过这个实验还可以计算出酸奶的密度 ＝ 1.2×1 0 3 kg/m3。
【分析】（1）根据称重法得出乙图中瓶子受到ρ的浮力；
（2）浮力大小与液体密度和物体排开液体的体积有关，结合图示步骤，根据控制变量
法进行分析判断；
（3）根据重力公式求出酸奶的质量，由于瓶子得质量和厚度不计，酸奶液面与水面相
平时，酸奶的体积等于瓶子排开液体的体积；根据阿基米德原理求出瓶子排开液体的体
积，根据密度公式求出酸奶的密度。
【解答】解：（1）甲图中，弹簧测力计的示数为4.8N，由于瓶子得质量和厚度不计，
则酸奶的重力为4.8N；
乙图中弹簧测力计的示数为0.3N，根据称重法测浮力，瓶子受到的浮力：F浮乙 ＝G﹣F
乙
＝4.8N﹣0.3N＝4.5N；
（2）浮力大小与液体密度和物体排开液体的体积有关，继续向上提升弹簧测力计，液
体密度不变，排开液体的体积变小，丙图中弹簧测力计的示数变大，根据称重法测浮力，
瓶子受到的浮力变小，由此可以得出：在液体密度一定时，浮力大小与物体排开液体的
体积有关；（3）甲图中，弹簧测力计的示数为4.8N，由于瓶子得质量和厚度不计，则酸奶的重力
为G＝4.8N；
酸奶的质量m酸奶 ＝ ＝0.48kg；
丙图中，弹簧测力计的示数为0.8N，根据称重法测浮力，瓶子受到的浮力：F浮丙 ＝G﹣
F丙 ＝4.8N﹣0.8N＝4N；
瓶子排开液体的体积：V排 ＝ ＝ ＝4×10﹣4m3；
由于瓶子得质量和厚度不计，酸奶液面与水面相平时，酸奶的体积等于瓶子排开液体的
体积；
即V酸奶 ＝V排 ＝4×10﹣4m3；
酸奶的密度为：
酸奶
＝ ＝ ＝1.2×103kg/m3；
ρ
故答案为：（1）4.5；（2）物体排开液体的体积；（3）1.2×103。
【点评】本题探究影响浮力大小的因素，考查了控制变量法的运用以及阿基米德原理的
应用，体现了对实验过程和实验原理的考查。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/7/8
8:38:26；用户：15972770568；邮箱：15972770568；学号：26197019
