2023年山西省中考物理试卷
一、选择题（本大题共10个小题，每小题3分，共30分。在每小题给出的四个选项中，
只有一项符合题目要求，请选出并在答题卡上将该项涂黑）
1．（3分）在2023年春节联欢晚会上，“一带一路”沿线国家的艺术家与中国音乐家一
起相聚云端，共同演唱《一带繁花一路歌》，唱出了“一带一路”的团结与繁荣。下列
说法正确的是（ ）
A．歌声是由声带振动产生的
B．不同艺术家发出声音的音色相同
C．歌声可以在真空中传播
D．歌声在空气中的传播速度是3×108m/s

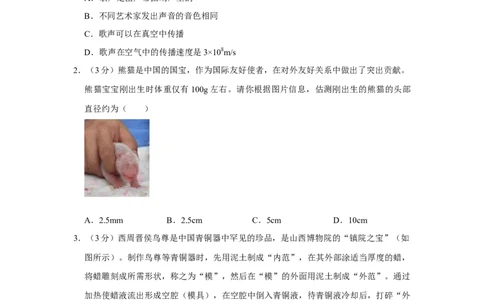

2．（3分）熊猫是中国的国宝，作为国际友好使者，在对外友好关系中做出了突出贡献。
熊猫宝宝刚出生时体重仅有100g左右。请你根据图片信息，估测刚出生的熊猫的头部
直径约为（ ）
A．2.5mm B．2.5cm C．5cm D．10cm
3．（3分）西周晋侯鸟尊是中国青铜器中罕见的珍品，是山西博物院的“镇院之宝”（如
图所示）。制作鸟尊等青铜器时，先用泥土制成“内范”，在其外部涂适当厚度的蜡，
将蜡雕刻成所需形状，称之为“模”，然后在“模”的外面用泥土制成“外范”。通过
加热使蜡液流出形成空腔（模具），在空腔中倒入青铜液，待青铜液冷却后，打碎“外
范”和“内范”，就得到与“模”一样的青铜器。下列分析正确的是（ ）A．将蜡加热到液态是熔化过程，会放出热量
B．青铜液冷却到固态是凝固过程，会放出热量
C．青铜液冷却到固态是凝华过程，需吸收热量
D．青铜和蜡熔化过程中，温度均保持不变

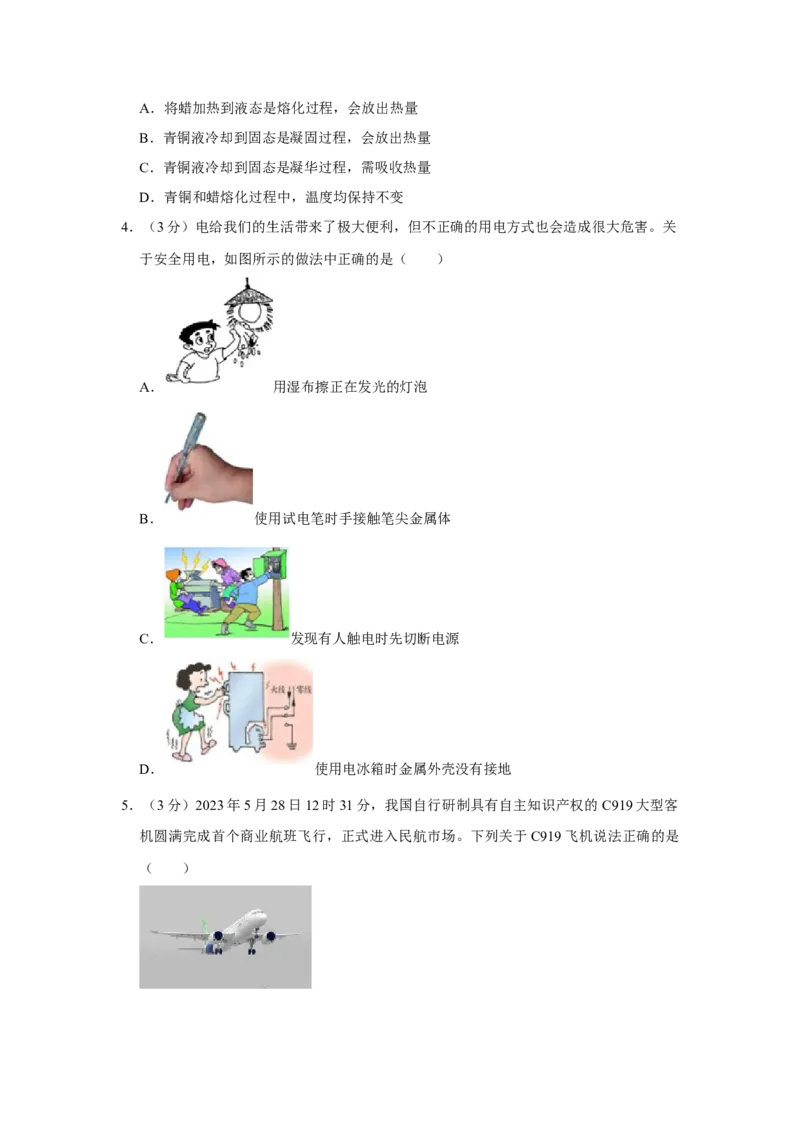

4．（3分）电给我们的生活带来了极大便利，但不正确的用电方式也会造成很大危害。关
于安全用电，如图所示的做法中正确的是（ ）
A． 用湿布擦正在发光的灯泡
B． 使用试电笔时手接触笔尖金属体
C． 发现有人触电时先切断电源
D． 使用电冰箱时金属外壳没有接地
5．（3分）2023年5月28日12时31分，我国自行研制具有自主知识产权的C919大型客
机圆满完成首个商业航班飞行，正式进入民航市场。下列关于C919飞机说法正确的是
（ ）A．飞机机翼外形做成上凸下平是为了获得升力
B．飞机在上升过程中，舱外的大气压会变大
C．飞机驾驶员通过超声波和塔台工作人员联络
D．飞机采用碳纤维材料来减轻机身质量是利用该材料比热容小的特性

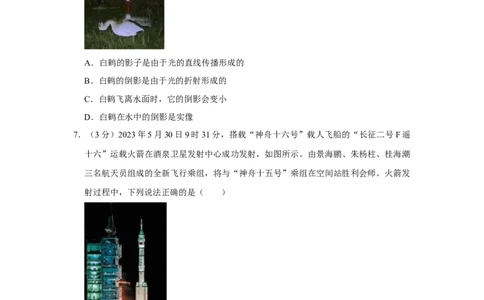

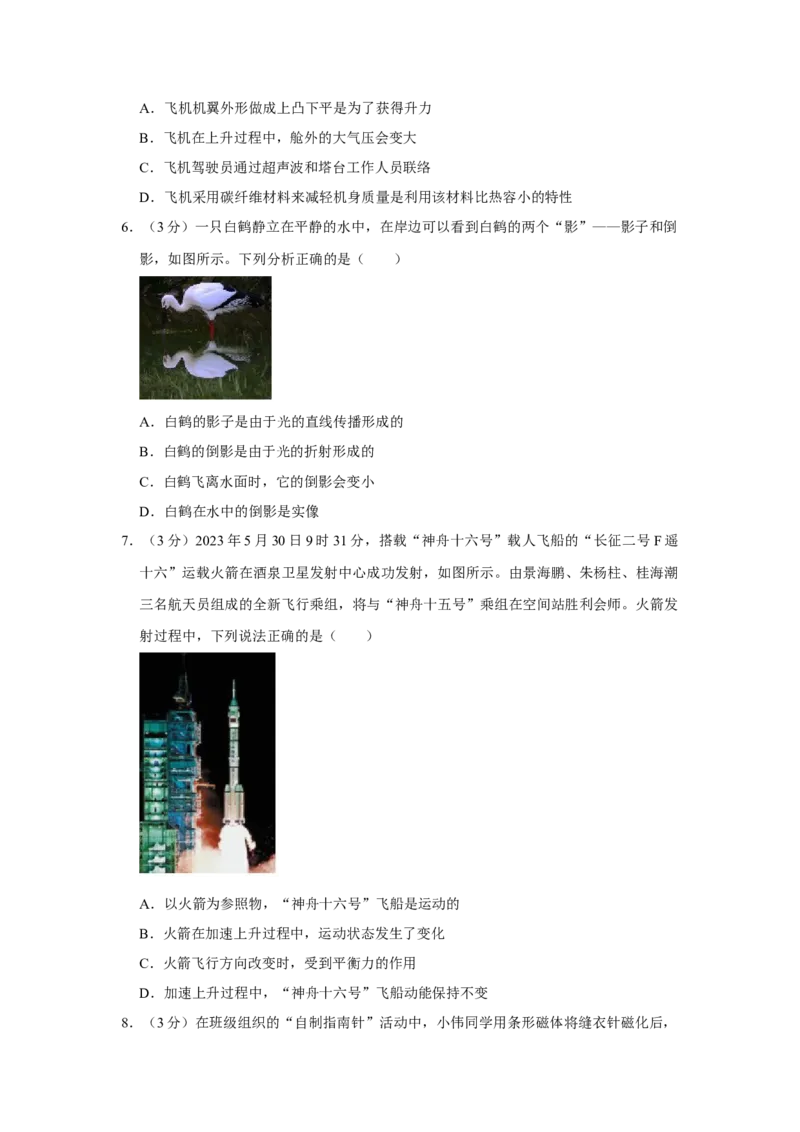

6．（3分）一只白鹤静立在平静的水中，在岸边可以看到白鹤的两个“影”——影子和倒
影，如图所示。下列分析正确的是（ ）
A．白鹤的影子是由于光的直线传播形成的
B．白鹤的倒影是由于光的折射形成的
C．白鹤飞离水面时，它的倒影会变小
D．白鹤在水中的倒影是实像
7．（3分）2023年5月30日9时31分，搭载“神舟十六号”载人飞船的“长征二号F遥
十六”运载火箭在酒泉卫星发射中心成功发射，如图所示。由景海鹏、朱杨柱、桂海潮
三名航天员组成的全新飞行乘组，将与“神舟十五号”乘组在空间站胜利会师。火箭发
射过程中，下列说法正确的是（ ）
A．以火箭为参照物，“神舟十六号”飞船是运动的
B．火箭在加速上升过程中，运动状态发生了变化
C．火箭飞行方向改变时，受到平衡力的作用
D．加速上升过程中，“神舟十六号”飞船动能保持不变
8．（3分）在班级组织的“自制指南针”活动中，小伟同学用条形磁体将缝衣针磁化后，将其放在水中漂浮的一片树叶上。多次将树叶轻轻旋转，待树叶静止后，观察到树叶的
尖端总是指向南方，如图所示。下列说法中正确的是（ ）
A．树叶尖端指向地磁南极
B．指南针的“N”应标注在树叶尖端
C．树叶周围存在磁场和磁感线
D．若用磁体的N极靠近树叶尖端，会相互吸引
9．（3分）妈妈生日那天，小梦给妈妈煮饺子时发现，当把饺子放入沸腾的水中后，饺子
先下沉到锅底，过了一会儿又上浮，最终漂浮在水面上。下列分析正确的是（不考虑饺
子的吸水性）（ ）
A．饺子在下沉的过程中，受到水的压强不变
B．饺子上浮过程中，受到的浮力小于它所受的重力
C．饺子上浮过程中，受到的浮力等于它排开的水所受的重力
D．饺子在水面漂浮时，受到的浮力大于它所受的重力

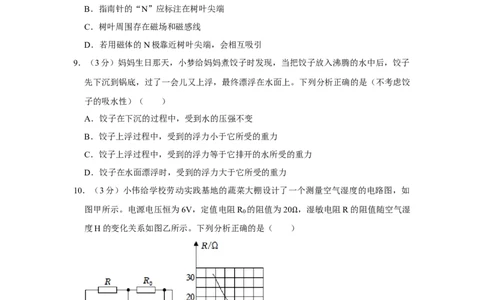

10．（3分）小伟给学校劳动实践基地的蔬菜大棚设计了一个测量空气湿度的电路图，如
图甲所示。电源电压恒为6V，定值电阻R 的阻值为20 ，湿敏电阻R的阻值随空气湿
0
度H的变化关系如图乙所示。下列分析正确的是（ ）Ω
A．空气湿度越大，湿敏电阻R的阻值越大
B．空气湿度越大，电压表示数越小
C．当空气湿度为40%时，电压表的示数为3.6VD．当电路中电流为0.15A时，空气湿度为50%
二、实验探究（本大题共5个小题，11小题3分，12小题6分，13小题7分，14、15小题
各4分，共24分）
11．（3分）在“探究水沸腾时温度变化的特点”的实验中，小兰和小伟用相同的实验装
置（如图甲所示）进行了实验。
（1）图甲装置中给烧杯加盖的目的是 （答案合理即可）。
（2）观察气泡可判断图甲中水处于 （选填“沸腾前”或“沸腾时”）的状
态。
（3）小兰和小伟根据各自的实验数据绘制出水温随时间变化的图象分别如图乙中 A、B
所示。由图象可知，小兰和小伟所用水的质量大小关系是m m 。
A B
12．（6分）暑期，小伟在科技创新大赛中获奖，他想知道所获奖牌的材质，为此，设计
如下实验方案。
物 密度/（kg•m﹣
质 3）
铜 8.9×103
铁 7.9×103
铝 2.7×103
（1）把天平放在 上，把游码放到标尺左端的零刻度线处，横梁静止时，
指针指在如图甲所示位置，接下来的操作是 ，直至横梁在水平位置平衡。
（2）测量过程中，当天平重新平衡时，右盘中所加砝码和标尺上游码的位置如图乙所
示，则奖牌的质量为 g。
（3）在测量奖牌体积时，由于量筒口径较小，奖牌无法放入。经过思考，小伟采取了
以下步骤测出了奖牌的密度。
①向烧杯中加入适量的水，用细线系住奖牌使其浸没在水中，并在烧杯壁上水面到达
的位置作出标记，如图丙所示。
②把奖牌从水中取出后，将量筒中的水（体积是40mL）缓慢加入烧杯中至标记处，量
筒中剩余水的体积如图丁所示，则奖牌的体积为 cm3。
③算出奖牌的密度是 kg/m3。小伟将测得的密度和表中数据进行对比，
推测奖牌可能是 制成的（答案合理即可）。
13．（7分）小伟在“测量定值电阻的阻值”的实验中（电源电压U保持不变，滑动变阻
器的最大阻值为R ）。
0
（1）如图甲所示是他连接的实验电路，其中有一根导线连接错误。请你在错误的导线
上画“×”，并用笔画线代替导线画出正确的导线。
（2）电路连接正确后，闭合开关，移动滑片，当电压表示数为2.5V时，电流表示数如
图乙所示，则被测电阻的阻值是 。
（3）完成测电阻实验后，小伟想，假如没Ω有电流表，应该也能测出电阻的阻值，于是
他设计了如图丙所示的电路，请你帮助他将实验步骤补充完整。
① ；
②未知电阻阻值的表达式R ＝ （用已知量和所测物理量的符
x
号表示）。
（4）利用图甲中的器材还可以探究“电流与电压的关系”，请你帮小伟为此探究实验设计一个记录实验数据的表格。
14．（4分）随着生活水平的不断提高，家用电器种类越来越多，电能的消耗也逐渐增大。
实践小组对家庭用电情况产生了研究兴趣，并进行了调查研究。
任务一：小组成员对各自家庭2022年下半年的用电情况进行了调研，并制作了所调查
家庭下半年每月平均电费统计表，表格如下。（电费价格不变）
月份 7 8 9 10 11 12
电费/元 90 80 50 76 68 86
任务二：根据表中数据在图中绘制出“电费﹣月份”图象。分析图象可以获取的信息是
（写出一条即可）。
任 务 三 ： 节 约 能 源 应 从 点 滴 做 起 ， 请 你 提 出 一 条 节 约 用 电 的 措 施
（合理即可），并说明理由 。
15．（4分）近几年，我省对老旧小区的楼房进行外墙保温改造。为了了解材料的性能，
创新小组的同学在老师的指导下，从市场上选取了常用的保温材料聚氨酯泡沫板和岩棉
板进行研究，发现不同的材料在保温性能、阻燃性能、隔音性能和吸水性能等方面均有
不同。现有两张厚度相同的聚氨酯泡沫板和岩棉板，请你选择其中一个性能，添加适当
的器材，设计一个实验方案进行探究，你选择的研究课题是：探究聚氨酯泡沫板和岩棉
板的 性能。
下面是实验过程：
（1）实验器材： ；
（2）实验步骤： ；
（3）实验结论： 。（开放性试题，答案合理即可）
三、综合应用（本大题共7个小题，16小题4分，17小题2分，18、19小题各4分，20小
题2分，21、22小题各5分，共26分）不具温馨提示：21、22小题，解题过程要有必要的文字说明、计算公式和演算步骤，只写最后结果不得分。
16．（4分）尊老爱幼是中华民族的传统美德。小伟在重阳节送给爷爷一款带有放大镜的
指甲刀（如图所示），以方便爷爷剪指甲。剪指甲时，透镜到指甲的距离比一倍焦距
，所成的像为放大的 像。拇指按压的手柄是 杠杆。手柄上有凹凸不
平的花纹，目的是 。
17．（2分）在小伟创作的一部科幻小说中，描述了这样的场景：为了探索未知世界，小
伟驾驶宇宙飞船翱翔在没有星系、没有星云，空荡荡的一望无际的宇宙空间。请你展开
想象，假如燃料燃尽，飞船将会 。你的理由是
。（答案合理即可）
18．（4分）阅读短文，回答问题。
戈壁滩上的“向日葵”
在甘肃省敦煌市西南方向约15千米的戈壁滩上有一处充满科幻感的设施（如图甲所
示），这是目前全球装机容量第二的熔盐塔式光热电站。光热电站的镜场面积约140多
万平方米，1万多面巨大的定日镜在计算机的精确控制下，能如同向日葵一样随着太阳
位置变化而变化，使太阳光时刻都能聚集到260米高的吸热塔的吸热器上。
在北半球的正午，太阳光由南往北倾斜照射，位于吸热塔北面的定日镜，阳光的入射角
极小，定日镜的面积可以全部作为有效面积反射阳光。而位于吸热塔南面的定日镜，阳
光 的 入 射 角 很 大 ， 反 射 阳 光 的 有 效 面 积 大 大 缩 小 了 。在塔式太阳能热发电系统中，吸热器是最关键的核心部位，吸热器内部有多个平行排列
的吸热管组成的管屏，它将定日镜所捕捉到的太阳光直接转化为可以高效利用的内能，
将能量存储在液态熔盐中，为汽轮发电机组提供所需的热源。
（1）太阳能光热电站利用平面镜 太阳光，聚集到吸热塔上进行加热。在镜
阵最外层的大圈，定日镜呈现明显的分布不对称，吸热塔南边的定日镜比北边少，原因
是 。
（2）请结合图乙完成太阳能光热发电的能量转化流程。
太阳能→内能→ →电能
（3）熔盐储热是利用高温熔化状态下的无机盐把能量储存起来，当熔盐温度
时，便可把储存的内能释放出来，可以实现24小时均有高温熔盐推动汽轮机工作，实
现持续发电。
19．（4分）如图是某地消防部门公布的2022年各场所火灾数2022年各级开火灾数据统计
图，其中住宅火灾占比达43%，不正确的家庭用电是形成住宅火灾的主要原因。在“安
全用电”主题班会上，小梦和小兰针对家庭电路火灾原因发表了不同见解。请你任选一
个同学的观点，用所学物理知识解释家庭电路引发电线火灾的原因。
20．（2分）古诗词是中华文化的瑰宝，“小荷才露尖尖角，早有蜻蜓立上头”描述的画
面如图甲所示。请在图乙中画出光从蜻蜓经水面反射后进入人眼的光路图，其中 A'点表示水中“蜻蜓”的位置。
21．（5分）如图是小伟同学在单杠上做引体向上时的情景，每次引体向上身体上升的高
度为0.6m，求解下列问题。（小伟的质量为50kg，g取10N/kg）
（1）引体向上前小伟先进行了热身训练，他绕操场跑了600m用时5分钟，他热身运动
的平均速度。
（2）小伟完成1次引体向上克服重力做的功。
（3）小伟做完引体向上运动后，双脚稳稳地站在水平地面上，请你估算他此时对地面
的压强。
22．（5分）如图是某多功能电饭锅，具有加热和保温两挡功能（S 为总开关，S 为温控
1 2
开关），其内部有两个加热电阻丝R 和R （R 的电阻是198 ，R 的电阻是44 ）。某
1 2 1 2
次将2kg初温为20℃的米和水加热到100℃，然后自动转入保Ω温状态。下表是电Ω饭锅铭
牌上的部分参数，求解下列问题。[米和水混合物的比热容为4.0×103J/（kg•℃）]
容量/kg 3.0
额定电压/V 220
加热功率/W 1100
保温功率/W 200
（1）加热过程中，米和水吸收的热量。
（2）正常加热时，通过电路的电流。（3）请你在虚线框内画出电饭锅的电路图，并结合所画的电路图说明开关是何种状态
时电饭锅处于加热状态。2023年山西省中考物理试卷
参考答案与试题解析
一、选择题（本大题共10个小题，每小题3分，共30分。在每小题给出的四个选项中，
只有一项符合题目要求，请选出并在答题卡上将该项涂黑）
1．（3分）在2023年春节联欢晚会上，“一带一路”沿线国家的艺术家与中国音乐家一
起相聚云端，共同演唱《一带繁花一路歌》，唱出了“一带一路”的团结与繁荣。下列
说法正确的是（ ）
A．歌声是由声带振动产生的
B．不同艺术家发出声音的音色相同
C．歌声可以在真空中传播
D．歌声在空气中的传播速度是3×108m/s
【分析】（1）声音是由发声体的振动产生的。
（2）不同的歌手音色一般不同。
（3）声音的传播需要介质，真空不能传声。
（4）声音在15℃的空气中的传播速度约为340m/s。
【解答】解：A、歌声是由声带振动产生的，故A正确；
B、不同艺术家发出声音的音色不同，故B错误；
C、真空不能传声，歌声不能在真空中传播，故C错误；
D、歌声在空气中的传播速度约为340m/s，故D错误。
故选：A。
【点评】本题主要考查了声音产生和传播的条件；知道音色与发声体的材料和结构有关。
2．（3分）熊猫是中国的国宝，作为国际友好使者，在对外友好关系中做出了突出贡献。
熊猫宝宝刚出生时体重仅有100g左右。请你根据图片信息，估测刚出生的熊猫的头部
直径约为（ ）
A．2.5mm B．2.5cm C．5cm D．10cm【分析】了解常见物体的长度，可得出答案。
【解答】解：根据图片信息可估测熊猫宝宝的头部直径约为2.5cm。
故ACD错误，B正确。
故选：B。
【点评】常识性了解物体的长度，可解答此题。
3．（3分）西周晋侯鸟尊是中国青铜器中罕见的珍品，是山西博物院的“镇院之宝”（如
图所示）。制作鸟尊等青铜器时，先用泥土制成“内范”，在其外部涂适当厚度的蜡，
将蜡雕刻成所需形状，称之为“模”，然后在“模”的外面用泥土制成“外范”。通过
加热使蜡液流出形成空腔（模具），在空腔中倒入青铜液，待青铜液冷却后，打碎“外
范”和“内范”，就得到与“模”一样的青铜器。下列分析正确的是（ ）
A．将蜡加热到液态是熔化过程，会放出热量
B．青铜液冷却到固态是凝固过程，会放出热量
C．青铜液冷却到固态是凝华过程，需吸收热量
D．青铜和蜡熔化过程中，温度均保持不变
【分析】（1）物质由固态变为液态的过程叫做熔化，熔化吸热；物质由液态变为固态
的过程叫做凝固，凝固放热；
（2）蜡是非晶体，熔化时吸热但温度会上升，凝固时放热温度下降；
（3）青铜是晶体，在熔化和凝固过程中温度不变。
【解答】解：A．将蜡加热到液态是熔化过程，会吸收热量，故A错误；
BC．青铜液冷却到固态是凝固过程，凝固放热，故B正确、C错误；
D．青铜是晶体，熔化过程中，温度保持不变，蜡是非晶体，熔化过程中吸收热量，温
度升高，故D错误。
故选：B。
【点评】本题考查的是晶体和非晶体的熔化、凝固现象，理解晶体和非晶体的区别是解

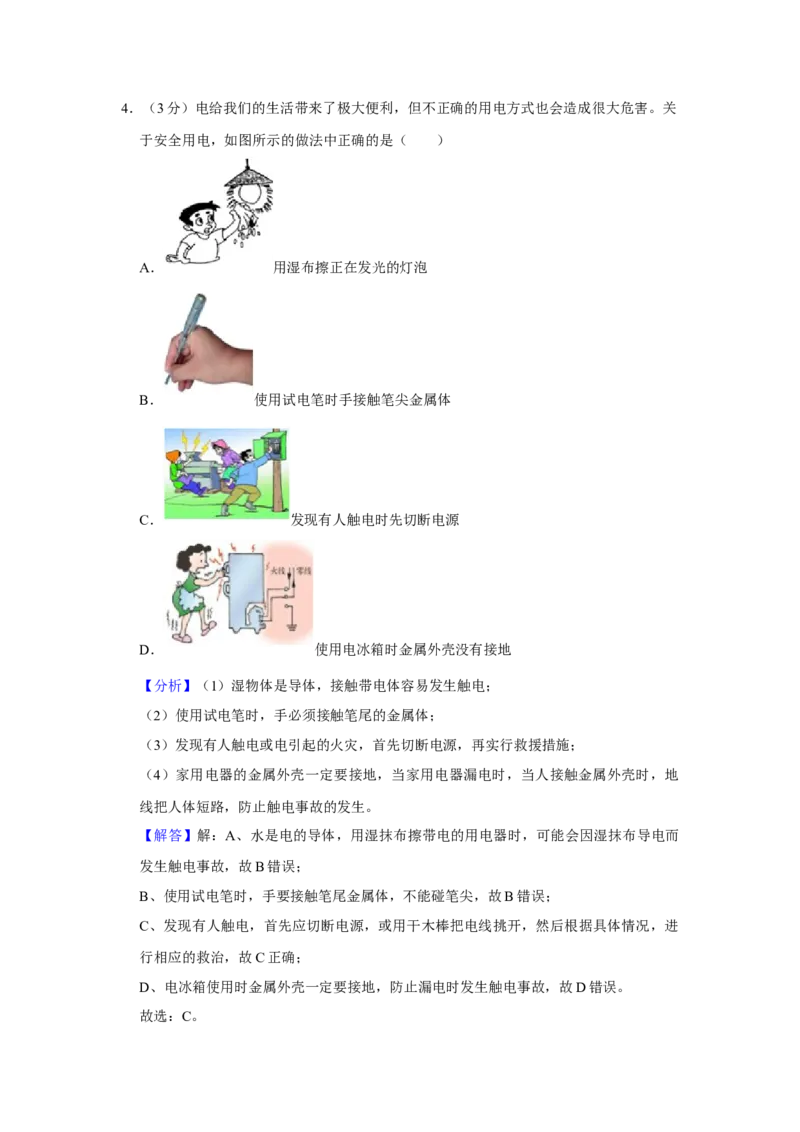

题的关键。4．（3分）电给我们的生活带来了极大便利，但不正确的用电方式也会造成很大危害。关
于安全用电，如图所示的做法中正确的是（ ）
A． 用湿布擦正在发光的灯泡
B． 使用试电笔时手接触笔尖金属体
C． 发现有人触电时先切断电源
D． 使用电冰箱时金属外壳没有接地
【分析】（1）湿物体是导体，接触带电体容易发生触电；
（2）使用试电笔时，手必须接触笔尾的金属体；
（3）发现有人触电或电引起的火灾，首先切断电源，再实行救援措施；
（4）家用电器的金属外壳一定要接地，当家用电器漏电时，当人接触金属外壳时，地
线把人体短路，防止触电事故的发生。
【解答】解：A、水是电的导体，用湿抹布擦带电的用电器时，可能会因湿抹布导电而
发生触电事故，故B错误；
B、使用试电笔时，手要接触笔尾金属体，不能碰笔尖，故B错误；
C、发现有人触电，首先应切断电源，或用干木棒把电线挑开，然后根据具体情况，进
行相应的救治，故C正确；
D、电冰箱使用时金属外壳一定要接地，防止漏电时发生触电事故，故D错误。
故选：C。【点评】本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，
加强安全意识，不能违反。
5．（3分）2023年5月28日12时31分，我国自行研制具有自主知识产权的C919大型客
机圆满完成首个商业航班飞行，正式进入民航市场。下列关于C919飞机说法正确的是
（ ）
A．飞机机翼外形做成上凸下平是为了获得升力
B．飞机在上升过程中，舱外的大气压会变大
C．飞机驾驶员通过超声波和塔台工作人员联络
D．飞机采用碳纤维材料来减轻机身质量是利用该材料比热容小的特性
【分析】（1）流体压强与流速的关系：流速越大的位置，压强越小；流速越小的位置，
压强越大；
（2）大气压随高度的增大而减小；
（3）电磁波可以传递信息；
（4）根据 ＝ 可知，体积一定的物体，密度越小，质量越小，据此分析即可解答。
【解答】解ρ：
A、飞机的机翼做成上凸下平的形状，机翼上方的空气流速大、压强小，机翼下方的空
气流速小、压强大，所以机翼受到一个向上的压强差，从而产生向上的升力，故A正确；
B、大气压随高度的增大而减小，飞机在上升过程中，高度变高，则舱外大气压逐渐减
小，故B错误；
C、飞机驾驶员通过电磁波和塔台工作人员联络，故C错误；
D、根据 ＝ 可知，体积一定的物体，密度越小，质量越小，所以机身采用碳纤维材
料是因为碳ρ 纤维具有较小的密度，故D错误。
故选：A。
【点评】本题考查了飞机的升力、大气压随高度的变化关系、电磁波的应用、密度及其

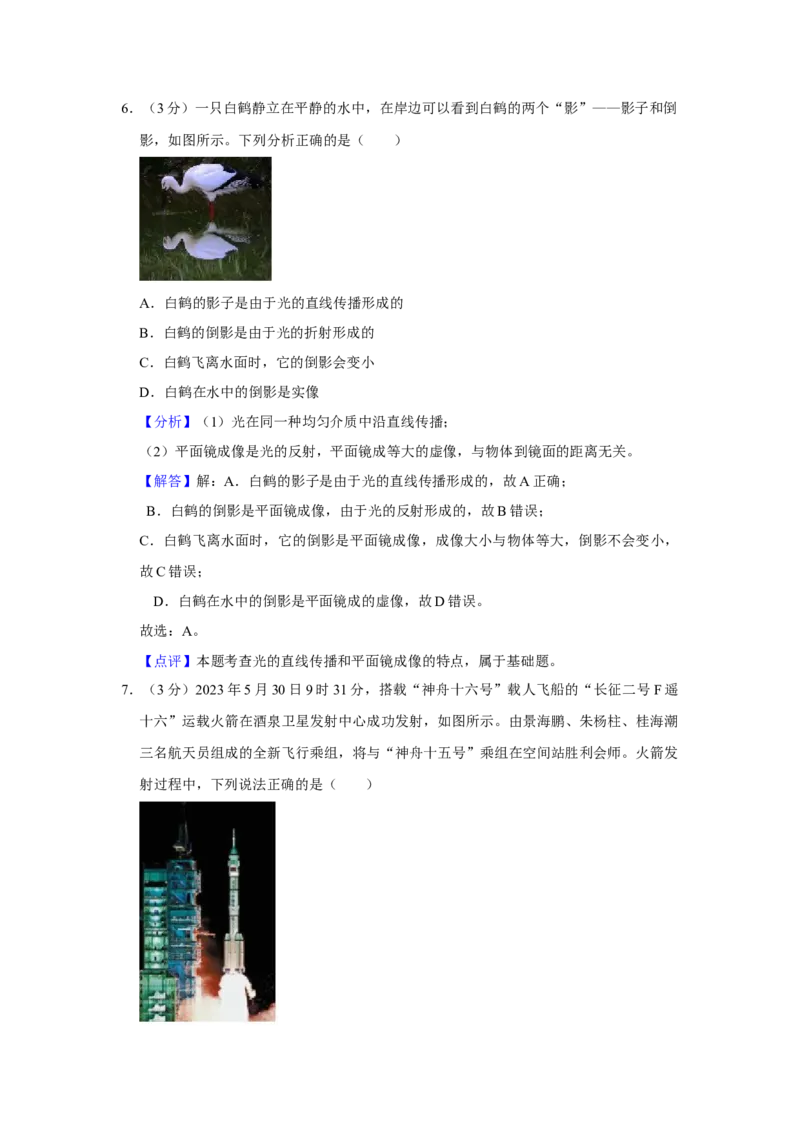

应用，难度一般。6．（3分）一只白鹤静立在平静的水中，在岸边可以看到白鹤的两个“影”——影子和倒
影，如图所示。下列分析正确的是（ ）
A．白鹤的影子是由于光的直线传播形成的
B．白鹤的倒影是由于光的折射形成的
C．白鹤飞离水面时，它的倒影会变小
D．白鹤在水中的倒影是实像
【分析】（1）光在同一种均匀介质中沿直线传播；
（2）平面镜成像是光的反射，平面镜成等大的虚像，与物体到镜面的距离无关。
【解答】解：A．白鹤的影子是由于光的直线传播形成的，故A正确；
B．白鹤的倒影是平面镜成像，由于光的反射形成的，故B错误；
C．白鹤飞离水面时，它的倒影是平面镜成像，成像大小与物体等大，倒影不会变小，
故C错误；
D．白鹤在水中的倒影是平面镜成的虚像，故D错误。
故选：A。
【点评】本题考查光的直线传播和平面镜成像的特点，属于基础题。
7．（3分）2023年5月30日9时31分，搭载“神舟十六号”载人飞船的“长征二号F遥
十六”运载火箭在酒泉卫星发射中心成功发射，如图所示。由景海鹏、朱杨柱、桂海潮
三名航天员组成的全新飞行乘组，将与“神舟十五号”乘组在空间站胜利会师。火箭发
射过程中，下列说法正确的是（ ）A．以火箭为参照物，“神舟十六号”飞船是运动的
B．火箭在加速上升过程中，运动状态发生了变化
C．火箭飞行方向改变时，受到平衡力的作用
D．加速上升过程中，“神舟十六号”飞船动能保持不变
【分析】（1）在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于
参照物发生变化，则运动，不发生变化，则静止；
（2）速度大小变化或运动方向变化都是运动状态变化；
（3）处于平衡状态的物体受力平衡；
（4）动能与物体的质量和速度有关。
【解答】解：A．以火箭为参照物，“神舟十六号”飞船与火箭之间的位置没有改变，
因而是静止的，故A错误；
B．火箭在加速上升过程中，速度的大小改变，运动状态发生了变化，故B正确；
C．火箭飞行方向改变时，不是匀速直线运动，运动状态改变，受力不平衡，故C错误；
D．加速上升过程中，“神舟十六号”飞船的质量不变，速度变大，动能变大，故D错
误。
故选：B。
【点评】此题借助于运载火箭发射升空这一场景来考查力学和热学的相关知识，这是中
考的一种热点题型，所以学习物理也需要对生活热点中蕴含的物理知识多加关注。
8．（3分）在班级组织的“自制指南针”活动中，小伟同学用条形磁体将缝衣针磁化后，
将其放在水中漂浮的一片树叶上。多次将树叶轻轻旋转，待树叶静止后，观察到树叶的
尖端总是指向南方，如图所示。下列说法中正确的是（ ）
A．树叶尖端指向地磁南极
B．指南针的“N”应标注在树叶尖端
C．树叶周围存在磁场和磁感线
D．若用磁体的N极靠近树叶尖端，会相互吸引
【分析】（1）指南针在水平位置静止指南的是S极，指北的是N极。
（2）磁体周围存在磁场，但是磁感线不是真实存在的。（3）同名磁极互相排斥、异名磁极相互吸引。
【解答】解：A、树叶尖端指向地理南极，故A错误；
B、指南针的“S”应标注在树叶尖端，故B错误；
C、树叶周围存在磁场，不存在磁感线，故C错误；
D、若用磁体的N极靠近树叶尖端（S极），是异名磁极，会相互吸引，故D正确。
故选：D。
【点评】本题主要考查了指南针、地磁场和磁场的基本概念，属于基础性题目。
9．（3分）妈妈生日那天，小梦给妈妈煮饺子时发现，当把饺子放入沸腾的水中后，饺子
先下沉到锅底，过了一会儿又上浮，最终漂浮在水面上。下列分析正确的是（不考虑饺
子的吸水性）（ ）
A．饺子在下沉的过程中，受到水的压强不变
B．饺子上浮过程中，受到的浮力小于它所受的重力
C．饺子上浮过程中，受到的浮力等于它排开的水所受的重力
D．饺子在水面漂浮时，受到的浮力大于它所受的重力
【分析】（1）生饺子在水中下沉的过程中，所处的深度增加，根据 p＝ gh可知所受水
的压强变化情况； ρ
（2）物体受到的浮力小于重力时，下沉，物体受到的浮力大于重力时，上浮；
（3）根据阿基米德原理可知，物体所受浮力的大小等于物体排开液体受到的重力；
（4）当物体漂浮时，物体受到的浮力等于物体自身的重力。
【解答】解：A、饺子下沉的过程中，饺子在水中的深度h变大，由p＝ gh可知，所受
水的压强变大，故A错误； ρ
B、根据物体的浮沉条件可知：饺子上浮过程中，受到的浮力大于它所受的重力，故B
错误；
C、饺子上浮过程中，由F浮 ＝G排 可知，受到的浮力等于它排开的水所受的重力，故 C
正确；
D、饺子在水面漂浮时，根据物体的浮沉条件可知：浮力等于重力，故D错误。
故选：C。
【点评】本题考查物体的浮沉条件以及液体压强公式的运用，难度不大。
10．（3分）小伟给学校劳动实践基地的蔬菜大棚设计了一个测量空气湿度的电路图，如
图甲所示。电源电压恒为6V，定值电阻R 的阻值为20 ，湿敏电阻R的阻值随空气湿
0
度H的变化关系如图乙所示。下列分析正确的是（ ）ΩA．空气湿度越大，湿敏电阻R的阻值越大
B．空气湿度越大，电压表示数越小
C．当空气湿度为40%时，电压表的示数为3.6V
D．当电路中电流为0.15A时，空气湿度为50%
【分析】（1）根据图乙进行分析；
（2）根据串联电路的分压原理进行分析；
（3）由图乙知，当空气湿度为 40%时湿敏电阻R的阻值，根据串联分压原理得，
，同时又知U湿+U
0
＝6V，联立方程组可解得，湿敏电阻R两端的电压和定
值电阻R 两端的电压；
0
（4）知道电路的电流和电源电压，根据欧姆定律可求出电路的总电阻，再根据串联电
路电阻的特点可求出湿敏电阻R的电阻，由图乙可读出对应的湿度。
【解答】解：A、由图乙知，空气湿度越大，湿敏电阻R的阻值越小，故A错误；
B、定值电阻R 和湿敏电阻R串联，电压表测定值电阻R 两端的电压；空气湿度越大，
0 0
湿敏电阻R的阻值越小，根据串联分压原理知，湿敏电阻R两端的电压减小，定值电阻
R 两端的电压增大，即电压表示数增大，故B错误；
0
C、由图乙知，当空气湿度为40%时，湿敏电阻R的阻值为30 ，根据串联分压原理得，
Ω
＝ ＝ ......①
U湿+U
0
＝6V......②
由①②解得，U湿 ＝3.6V，U
0
＝2.4V，电压表的示数为2.4V，故C错误；D、根据欧姆定律得，R总 ＝ ＝40 ，根据串联电路电阻的特点，R湿'＝R
Ω
总
﹣R
0
＝40 ﹣20 ＝20 ，由图乙知，对应的湿度为50%，故D正确。
故选：D。Ω Ω Ω
【点评】本题考查了串联电路的特点、欧姆定律的应用等，关键是从图中得出有用信息。
二、实验探究（本大题共5个小题，11小题3分，12小题6分，13小题7分，14、15小题
各4分，共24分）
11．（3分）在“探究水沸腾时温度变化的特点”的实验中，小兰和小伟用相同的实验装
置（如图甲所示）进行了实验。
（1）图甲装置中给烧杯加盖的目的是 为了减少热量的散失 （答案合理即可）。
（2）观察气泡可判断图甲中水处于 沸腾时 （选填“沸腾前”或“沸腾时”）的状
态。
（3）小兰和小伟根据各自的实验数据绘制出水温随时间变化的图象分别如图乙中 A、B
所示。由图象可知，小兰和小伟所用水的质量大小关系是m ＞ m 。
A B
【分析】（1）知道水的多少、水的初温、烧杯是否加盖都会影响水的加热时间。
（2）水沸腾前，气泡上升过程中不断减小；沸腾时，气泡上升过程中不断增大；
（3）相同质量的水，吸收相同的热量，温度变化相同。
【解答】解：（1）在烧杯上加盖的目的是为了减少热量的散失；
（2）水沸腾时，整个容器内的水温都达到沸点，气泡上升过程中，不断有水汽化成水
蒸气，进入气泡，同时气泡所受水压减小，气泡不断增大，图甲是沸腾时的情形；
（3）水从开始加热到沸腾所用的时间相同，水吸收相同的热量，温度变化不同，可以
判断所用水的质量不同；A初温高，所以A的质量大，即m ＞m 。
A B
故答案为：（1）为了减少热量的散失；（2）沸腾时；（3）＞。
【点评】此题是研究水的沸腾实验，在实验中需要测量水的温度，所以有关温度计的读数也是非常重要的，一定要认清温度计的分度值。还要学会处理数据、实验误差的分析
和正确使用实验仪器。
12．（6分）暑期，小伟在科技创新大赛中获奖，他想知道所获奖牌的材质，为此，设计
如下实验方案。
物 密度/（kg•m﹣
质 3）
铜 8.9×103
铁 7.9×103
铝 2.7×103
（1）把天平放在 水平桌面 上，把游码放到标尺左端的零刻度线处，横梁静止时，
指针指在如图甲所示位置，接下来的操作是 将平衡螺母向右调节 ，直至横梁在水
平位置平衡。
（2）测量过程中，当天平重新平衡时，右盘中所加砝码和标尺上游码的位置如图乙所
示，则奖牌的质量为 70. 4 g。
（3）在测量奖牌体积时，由于量筒口径较小，奖牌无法放入。经过思考，小伟采取了
以下步骤测出了奖牌的密度。
①向烧杯中加入适量的水，用细线系住奖牌使其浸没在水中，并在烧杯壁上水面到达
的位置作出标记，如图丙所示。
②把奖牌从水中取出后，将量筒中的水（体积是40mL）缓慢加入烧杯中至标记处，量
筒中剩余水的体积如图丁所示，则奖牌的体积为 1 0 cm3。
③算出奖牌的密度是 7.04×1 0 3 kg/m3。小伟将测得的密度和表中数据进行对比，推
测奖牌可能是 铁 制成的（答案合理即可）。
【分析】（1）测量前平衡螺母的调节是左偏右调，右偏左调；测量时通过增减砝码或
调节游码使天平平衡；
（2）物体的质量＝砝码的总质量+游码在标尺上所对的刻度，由此根据图乙读出奖牌的质量m；
（3）②奖牌的体积等于倒入的水的体积；
③奖牌的密度用 ＝ 计算；根据表格中的数据得出奖牌的类型
【解答】解：（1ρ）将托盘天平放在水平桌面上，把游码移到标尺左端的零刻度线处。
由图甲知，指针静止时偏左，则应将平衡螺母向右调节使横梁平衡。
（2）由图乙可知，标尺的分度值为0.2g，奖牌的质量m＝50g+20g+0.4g＝70.4g；
（3）图丙中量筒的分度值为1mL，奖牌的体积V＝40mL﹣30mL＝10mL＝10cm3；
奖牌的密度： ＝ ＝ ＝7.04g/cm3＝7.04×103kg/m3；
奖牌的密度是 ρ 7.04×103g/cm3，根据表格中的数据可知，奖牌可能是由铁制成的。
故答案为：（1）水平桌面；将平衡螺母向右调节；（2）70.4；（3）② 10；
③7.04×103；铁。
【点评】本题考查测量固体密度的实验，重点考查了天平的使用方法、密度的计算及判
断其材质等问题，难度适中。
13．（7分）小伟在“测量定值电阻的阻值”的实验中（电源电压U保持不变，滑动变阻
器的最大阻值为R ）。
0
（1）如图甲所示是他连接的实验电路，其中有一根导线连接错误。请你在错误的导线
上画“×”，并用笔画线代替导线画出正确的导线。
（2）电路连接正确后，闭合开关，移动滑片，当电压表示数为2.5V时，电流表示数如
图乙所示，则被测电阻的阻值是 5 。
（3）完成测电阻实验后，小伟想，假如Ω没有电流表，应该也能测出电阻的阻值，于是
他设计了如图丙所示的电路，请你帮助他将实验步骤补充完整。① 将滑片置于阻值最大处，闭合开关，读出此时电压表示数 U ；
x
②未知电阻阻值的表达式R ＝ • R （用已知量和所测物理量的符号表示）。
x 0
（4）利用图甲中的器材还可以探究“电流与电压的关系”，请你帮小伟为此探究实验
设计一个记录实验数据的表格。
【分析】（1）在“测量定值电阻的阻值”的实验中，定值电阻、滑动变阻器和电流表
串联，电压表并联在定值电阻两端；
（2）根据电流表选用量程确定分度值读数，利用欧姆定律求出被测电阻的阻值；
（3）根据串联电路电压规律和分压原理写出未知电阻阻值的表达式；
（4）在“测量定值电阻的阻值”的实验中，需控制电阻一定，测量电阻两端的电压和
通过的电流，据此设计记录表格。
【解答】解：（1）原电路图中，定值电阻与电流表并联，电压表串联在电路中是错误
的，在“测量定值电阻的阻值”的实验中，定值电阻、滑动变阻器和电流表串联，电压
表并联在定值电阻两端，如下图所示：
；
（2）电路连接正确后，闭合开关，移动滑片，当电压表示数为2.5V时，电流表示数如
图乙所示，电流表选用小量程，分度值0.02A，其示数为0.5A，则被测电阻的阻值为：
R ＝ ＝ ＝5 ；
x
（3）实验步骤： Ω
①将滑片置于阻值最大处，闭合开关，读出此时电压表示数U ；
x
②在步骤①中，R 与滑动变阻器最大阻值串联，电压表测R 两端电压，根据串联电路
x x

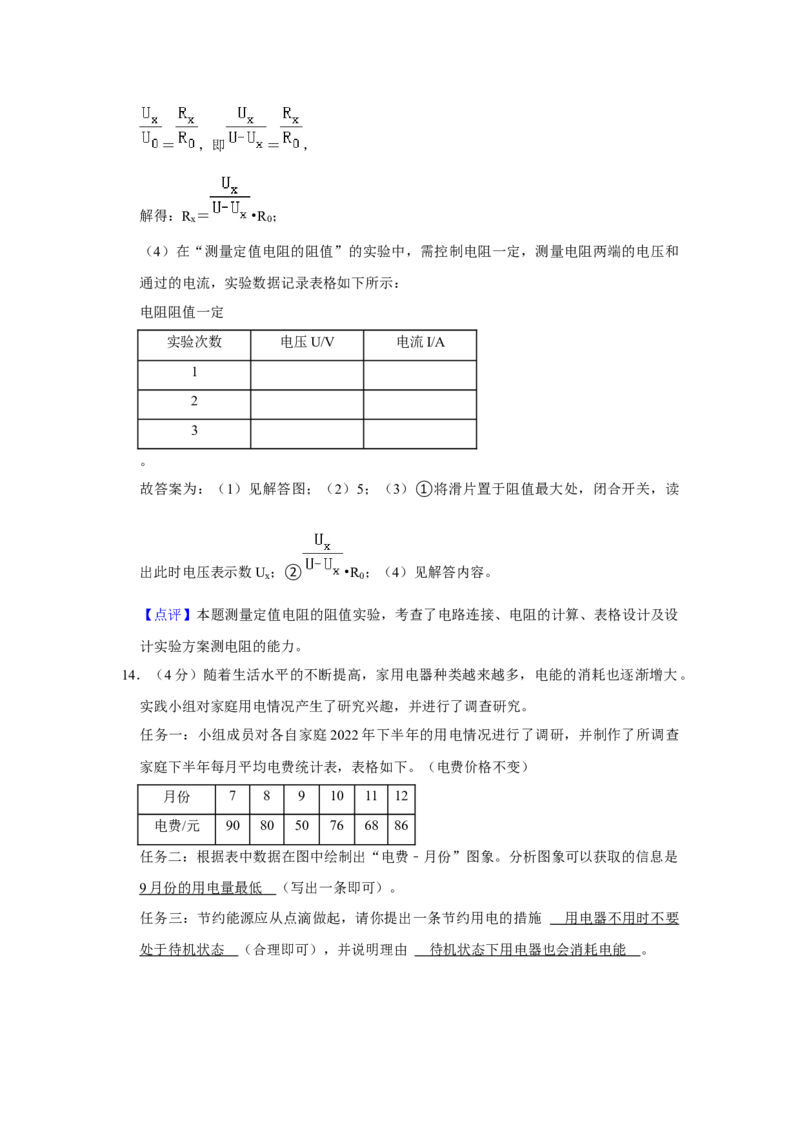

电压规律，滑动变阻器两端电压为U ＝U﹣U ，由串联分压原理可知，
0 x＝ ，即 ＝ ，
解得：R ＝ •R ；
x 0
（4）在“测量定值电阻的阻值”的实验中，需控制电阻一定，测量电阻两端的电压和
通过的电流，实验数据记录表格如下所示：
电阻阻值一定
实验次数 电压U/V 电流I/A
1
2
3
。
故答案为：（1）见解答图；（2）5；（3）①将滑片置于阻值最大处，闭合开关，读
出此时电压表示数U ；② •R ；（4）见解答内容。
x 0
【点评】本题测量定值电阻的阻值实验，考查了电路连接、电阻的计算、表格设计及设
计实验方案测电阻的能力。
14．（4分）随着生活水平的不断提高，家用电器种类越来越多，电能的消耗也逐渐增大。
实践小组对家庭用电情况产生了研究兴趣，并进行了调查研究。
任务一：小组成员对各自家庭2022年下半年的用电情况进行了调研，并制作了所调查
家庭下半年每月平均电费统计表，表格如下。（电费价格不变）
月份 7 8 9 10 11 12
电费/元 90 80 50 76 68 86
任务二：根据表中数据在图中绘制出“电费﹣月份”图象。分析图象可以获取的信息是
9 月份的用电量最低 （写出一条即可）。
任务三：节约能源应从点滴做起，请你提出一条节约用电的措施 用电器不用时不要
处于待机状态 （合理即可），并说明理由 待机状态下用电器也会消耗电能 。【分析】（1）分析表中的数据，与图象相对应，可得出有效的信息；
（2）结合生活经验可举出节约用电的措施。
【解答】解：（1）由图象可知，图象中的1～6，分别对应的是7～12月份，因此可得
出：9月份的用电量最低，7月份的用电量最多等信息；
（2）生活中节约用电的措施有：用电器不用时不要处于待机状态，因为待机状态下用
电器也会消耗电能；再如：随手关灯、将空调的致冷温度调高一些等。
故答案为：9月份的用电量最低；用电器不用时不要处于待机状态；待机状态下用电器
也会消耗电能。
【点评】本题以生活中的现象为内容，考查了对图象的认识、对节约用电措施的了解，
体现了物理与生活的结合。
15．（4分）近几年，我省对老旧小区的楼房进行外墙保温改造。为了了解材料的性能，
创新小组的同学在老师的指导下，从市场上选取了常用的保温材料聚氨酯泡沫板和岩棉
板进行研究，发现不同的材料在保温性能、阻燃性能、隔音性能和吸水性能等方面均有
不同。现有两张厚度相同的聚氨酯泡沫板和岩棉板，请你选择其中一个性能，添加适当
的器材，设计一个实验方案进行探究，你选择的研究课题是：探究聚氨酯泡沫板和岩棉
板的 保温 性能。
下面是实验过程：
（1）实验器材： 烧杯 2 个、热水、温度计 2 支、两种材料制成的厚度相同的盒子各
一个 ；
（2）实验步骤： ① 用厚度相同的聚氨酯泡沫板和岩棉板制成大小相同的两只盒子，
盒盖上开有插温度计的小孔
② 分别在两个盒内放一烧杯，烧杯中倒入适量的温度相同的热水，盖上盖子，分别两
只盒子中记录温度计示数下降 1 0 ℃所用的时间；③ 上述实验再重复做两次 ；
（3）实验结论： 若聚氨酯泡沫板盒中水温下降慢，则说明聚氨酯泡沫板的保温性能
好；反之，则说明若岩棉的保温性能好 。（开放性试题，答案合理即可）
【分析】选择其中的一个性能作为研究对象，利用控制变量法和转换法等，选择合适的
器材，设计对照实验，记录实验结果，分析实验数据最终得出结论。
【解答】解：选择保温性能进行探究，则课题为：探究聚氨酯泡沫板和岩棉板的保温性
能。
（1）实验器材：相同的烧杯2个、热水、温度计2支、两种材料制成的厚度相同的盒
子各一个；
（2）实验步骤：①用厚度相同的聚氨酯泡沫板和岩棉板制成大小相同的两只盒子，盒
盖上开有插温度计的小孔
②分别在两个盒内放一烧杯，烧杯中倒入适量的温度相同的热水，盖上盖子，分别两
只盒子中记录温度计示数下降10℃所用的时间；
③上述实验再重复做两次。
（3）若聚氨酯泡沫板盒中水温下降慢，则说明聚氨酯泡沫板的保温性能好；若岩棉板
盒中水温下降慢，则说明若岩棉的保温性能好。
故答案为：保温；（1）相同的烧杯2个、热水、温度计2支、两种材料制成的厚度相
同的盒子各一个；
（2）①用厚度相同的聚氨酯泡沫板和岩棉板制成大小相同的两只盒子，盒盖上开有插
温度计的小孔
②分别在两个盒内放一烧杯，烧杯中倒入适量的温度相同的热水，盖上盖子，分别两
只盒子中记录温度计示数下降10℃所用的时间；
③上述实验再重复做两次。
（3）若聚氨酯泡沫板盒中水温下降慢，则说明聚氨酯泡沫板的保温性能好；反之，则
说明若岩棉的保温性能好。（选择其他性能，答案合理即可）
【点评】本题为开放性试题，选择不同的性能进行探究都可以，其基本步骤和方法有相
似之处，通常要用到控制变量法和转换法，合理即可。
三、综合应用（本大题共7个小题，16小题4分，17小题2分，18、19小题各4分，20小
题2分，21、22小题各5分，共26分）不具温馨提示：21、22小题，解题过程要有必要
的文字说明、计算公式和演算步骤，只写最后结果不得分。
16．（4分）尊老爱幼是中华民族的传统美德。小伟在重阳节送给爷爷一款带有放大镜的指甲刀（如图所示），以方便爷爷剪指甲。剪指甲时，透镜到指甲的距离比一倍焦距
小 ，所成的像为放大的 虚 像。拇指按压的手柄是 省力 杠杆。手柄上有凹凸
不平的花纹，目的是 增大摩擦 。
【分析】此时的凸透镜作为放大镜使用，根据凸透镜成像的规律，即可确定物距与焦距
的关系。
指甲刀是由三个杠杆组成的：带刀刃的两个是费力杠杆，与镊子相似；与转轴相连的即
拇指按压的是省力杠杆。
增大摩擦力的方法：在接触面粗糙程度一定时，通过增大压力来增大摩擦力；在压力一
定时，通过增大接触面的粗糙程度来增大摩擦力。
【解答】解：当物距小于一倍焦距时，成正立放大的虚像，利用这种情况制成了放大镜。
拇指按压的杠杆，支点是杠杆上的小凸起点，动力臂是凸起点到拇指的距离，阻力臂是
凸起点到转轴的距离。由于动力臂大于阻力臂，所以它是一个省力杠杆。
手柄上有凹凸不平的花纹，目的是采用在压力一定时，通过增大接触面的粗糙程度来增
大摩擦的。
故答案为：小；虚；省力；增大摩擦。
【点评】本题考查了增大摩擦的方法、杠杆的特点、凸透镜的应用，难度一般。
17．（2分）在小伟创作的一部科幻小说中，描述了这样的场景：为了探索未知世界，小
伟驾驶宇宙飞船翱翔在没有星系、没有星云，空荡荡的一望无际的宇宙空间。请你展开
想象，假如燃料燃尽，飞船将会 在某一椭圆轨迹运行 。你的理由是 行星在宇宙
中受到恒星的引力影响，运动轨迹是椭圆轨迹，飞船也会如此 。（答案合理即可）
【分析】根据行星的运动去辨析。
【解答】解：行星在宇宙中受到恒星的引力影响，运动轨迹是椭圆轨迹，飞船也会如此。
故答案为：在某一椭圆轨迹运行；行星在宇宙中受到恒星的引力影响，运动轨迹是椭圆
轨迹，飞船也会如此。
【点评】本题考查了宇宙的探索历程，属于基础题。
18．（4分）阅读短文，回答问题。
戈壁滩上的“向日葵”在甘肃省敦煌市西南方向约15千米的戈壁滩上有一处充满科幻感的设施（如图甲所
示），这是目前全球装机容量第二的熔盐塔式光热电站。光热电站的镜场面积约140多
万平方米，1万多面巨大的定日镜在计算机的精确控制下，能如同向日葵一样随着太阳
位置变化而变化，使太阳光时刻都能聚集到260米高的吸热塔的吸热器上。
在北半球的正午，太阳光由南往北倾斜照射，位于吸热塔北面的定日镜，阳光的入射角
极小，定日镜的面积可以全部作为有效面积反射阳光。而位于吸热塔南面的定日镜，阳
光 的 入 射 角 很 大 ， 反 射 阳 光 的 有 效 面 积 大 大 缩 小 了 。
在塔式太阳能热发电系统中，吸热器是最关键的核心部位，吸热器内部有多个平行排列
的吸热管组成的管屏，它将定日镜所捕捉到的太阳光直接转化为可以高效利用的内能，
将能量存储在液态熔盐中，为汽轮发电机组提供所需的热源。
（1）太阳能光热电站利用平面镜 反射 太阳光，聚集到吸热塔上进行加热。在镜阵
最外层的大圈，定日镜呈现明显的分布不对称，吸热塔南边的定日镜比北边少，原因是
在北半球的正午，太阳光由南往北倾斜照射 。
（2）请结合图乙完成太阳能光热发电的能量转化流程。
太阳能→内能→ 机械能 →电能
（3）熔盐储热是利用高温熔化状态下的无机盐把能量储存起来，当熔盐温度 降低
时，便可把储存的内能释放出来，可以实现24小时均有高温熔盐推动汽轮机工作，实
现持续发电。
【分析】（1）太阳能光热电站利用了平面镜的反射原理；在北半球的正午，太阳光由
南往北倾斜照射；
（2）根据图乙原理图进行分析解答；（3）熔化是物质从固态变成液态的过程，熔化过程要吸热；凝固是物质从液体变为固
态的过程，凝固过程要放热。
【解答】解：（1）太阳能光热电站利用平面镜反射太阳光，聚集到吸热塔上进行加热；
由材料知，在北半球的正午，太阳光由南往北倾斜照射，在镜阵最外层的大圈，定日镜
呈现明显的分布不对称，吸热塔南边的定日镜比北边少；
（2）结合图乙，太阳能光热发电的能量转化流程：太阳能→内能→机械能→电能；
（3）熔化是物质从固态变成液态的过程，熔化过程要吸热，熔盐储热是利用高温熔化
状态下的无机盐把能量储存起来，当熔盐温度降低时，便可把储存的内能释放出来，可
以实现24小时均有高温熔盐推动汽轮机工作，实现持续发电。
故答案为：（1）反射；在北半球的正午，太阳光由南往北倾斜照射；（2）机械能；
（3）降低。
【点评】本题通过一段阅读材料，考查了对太阳能发电的原理、平面镜的反射原理、熔
盐储热原理等的认识和了解，难度不大。
19．（4分）如图是某地消防部门公布的2022年各场所火灾数2022年各级开火灾数据统计
图，其中住宅火灾占比达43%，不正确的家庭用电是形成住宅火灾的主要原因。在“安
全用电”主题班会上，小梦和小兰针对家庭电路火灾原因发表了不同见解。请你任选一
个同学的观点，用所学物理知识解释家庭电路引发电线火灾的原因。
【分析】造成家庭电路中电流过大的原因，一是短路，二是用电器的总功率过大。
【解答】解：小梦的观点：发生短路是引发家庭电路火灾的主要原因；
解释：电路发生短路时，电路中的电阻很小，而家庭电路两端的电压保持不变，根据欧
姆定律I＝ 可知，通过电线的电流很大；在电线电阻和通电时间一定时，又根据焦耳
定律Q＝I2Rt可得，电流通过电线产生热量很多，使电线的温度急剧升高，容易引发电线火灾。
小兰的观点：用电器总功率过大是家庭电路电器火灾的主要原因；
解释：用电器总功率过大时，而家庭电路两端的电压保持不变，根据P＝UI可知，通过
电线的电流很大；电线的电阻和通电时间一定时，又根据耳定律Q＝I2Rt可得，电流通
过电线产生热量很多，使电线的温度急剧升高，容易引发电线火灾。
【点评】本题考查了用所学的物理知识解释家庭电路引发电线火灾的原因，关键是对I
＝ 、P＝UI和Q＝I2Rt的理解。
20．（2分）古诗词是中华文化的瑰宝，“小荷才露尖尖角，早有蜻蜓立上头”描述的画
面如图甲所示。请在图乙中画出光从蜻蜓经水面反射后进入人眼的光路图，其中 A'点表
示水中“蜻蜓”的位置。
【分析】根据反射光线的反向延长线过像点作图，A'的位置是蜻蜓通过水面所成的像；
根据平面镜成像特点作出蜻蜓的位置，则连线与水面的交点为反射点（入射点）O，连
接AO为入射光线、连接O和眼睛可得反射光线。
【解答】解：由题可知，A'的位置是蜻蜓通过水面所成的像；根据平面镜成像特点作出
蜻蜓的位置，则连线与水面的交点为反射点（入射点）O，连接AO为入射光线、连接
O和眼睛可得反射光线，如图所示：
【点评】本题考查了平面镜成像的作图、光的反射的光路的画法，难度不大。
21．（5分）如图是小伟同学在单杠上做引体向上时的情景，每次引体向上身体上升的高度为0.6m，求解下列问题。（小伟的质量为50kg，g取10N/kg）
（1）引体向上前小伟先进行了热身训练，他绕操场跑了600m用时5分钟，他热身运动
的平均速度。
（2）小伟完成1次引体向上克服重力做的功。
（3）小伟做完引体向上运动后，双脚稳稳地站在水平地面上，请你估算他此时对地面
的压强。
【分析】（1）知道小伟跑的路程和时间，根据v＝ 求出其平均速度；
（2）根据G＝mg求小伟受到的重力，利用W＝Gh求出完成1次引体向上做的功；
（3）小伟双脚站在水平地面上对地面的压力等于其重力，估测小伟双脚与水平地面接
触面积，根据p＝ 求出他对地面的压强。
【解答】解：（1）小伟热身运动的平均速度为：
v＝ ＝ ＝2m/s；
（2）小伟受到的重力为：
G＝mg＝50kg×10N/kg＝500N，
完成1次引体向上做的功为：
W＝Gh＝500N×0.6m＝300J；
（3）小伟双脚站在水平地面上对地面的压力为：
F＝G＝500N，
双脚与地面的接触面积约为：
S＝400cm2＝400×10﹣4m2，
则对地面的压强：p＝ ＝ ＝1.25×104Pa。
答：（1）小伟热身运动的平均速度为2m/s；
（2）小伟完成1次引体向上克服重力做的功为300J；
（3）小伟双脚站在水平地面上时对地面的压强约为1.25×104Pa。
【点评】本题考查速度公式、重力公式、功和压强公式的应用，难度不大。
22．（5分）如图是某多功能电饭锅，具有加热和保温两挡功能（S 为总开关，S 为温控
1 2
开关），其内部有两个加热电阻丝R 和R （R 的电阻是198 ，R 的电阻是44 ）。某
1 2 1 2
次将2kg初温为20℃的米和水加热到100℃，然后自动转入保Ω温状态。下表是电Ω饭锅铭
牌上的部分参数，求解下列问题。[米和水混合物的比热容为4.0×103J/（kg•℃）]
容量/kg 3.0
额定电压/V 220
加热功率/W 1100
保温功率/W 200
（1）加热过程中，米和水吸收的热量。
（2）正常加热时，通过电路的电流。
（3）请你在虚线框内画出电饭锅的电路图，并结合所画的电路图说明开关是何种状态
时电饭锅处于加热状态。
【分析】（1）根据Q吸 ＝cm（t﹣t
0
）求出加热过程中，米和水吸收的热量；
（2）根据P＝UI求出正常加热时，通过电路的电流；
（3）根据P＝ 分别求出加热挡和保温挡的等效电阻，根据R 、R 的阻值可以判断电
1 2
路连接，据此设计电路图。
【解答】接：（1）加热过程中，米和水吸收的热量：Q
吸
＝cm（t﹣t
0
）＝
4.0×103J/（kg•℃）×2kg×（100℃﹣20℃）＝6.4×105J；
（2）由表格数据可知，电饭锅的加热功率P加热 ＝1100W，由P＝UI可知，正常加热时，通过电路的电流：I＝ ＝ ＝5A；
（3）由P＝ 可知，电饭锅加热挡工作时电路中的电阻：R加热 ＝ ＝
＝44 ＝R ，
2
所以Ω，当电饭锅加热工作时，电路中只有R
2
工作；
电饭锅保温挡工作时电路中的电阻：R保温 ＝ ＝ ＝242 ＝R
1
+R
2
，
所以，当电饭锅保温挡工作时，R 、R 串联，电路图如图所示： Ω
1 2
，
当开关S 、S 都闭合时，只有R 工作，电路中的总电阻最小，由P＝ 可知，电路消
1 2 2
耗的总功率最大，电饭锅处于加热状态；当开关S 闭合、S 断开时，R 、R 串联，电
1 2 1 2
路中的总电阻最大，由P＝ 可知，电路消耗的总功率最小，电饭锅处于保温状态。
答：（1）加热过程中，米和水吸收的热量为6.4×105J；
（2）正常加热时，通过电路的电流为5A；
（3）图见解答；当开关S 、S 都闭合时，电饭锅处于加热状态。
1 2
【点评】本题考查串联电路的特点、电路图的设计、吸热公式以及电功率公式的应用，
难度不大。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/6/26
9:53:08；用户：15972770568；邮箱：15972770568；学号：26197019
