2022年山西省中考理综物理试题
学校:___________姓名：___________班级：___________考号：___________
一、单选题

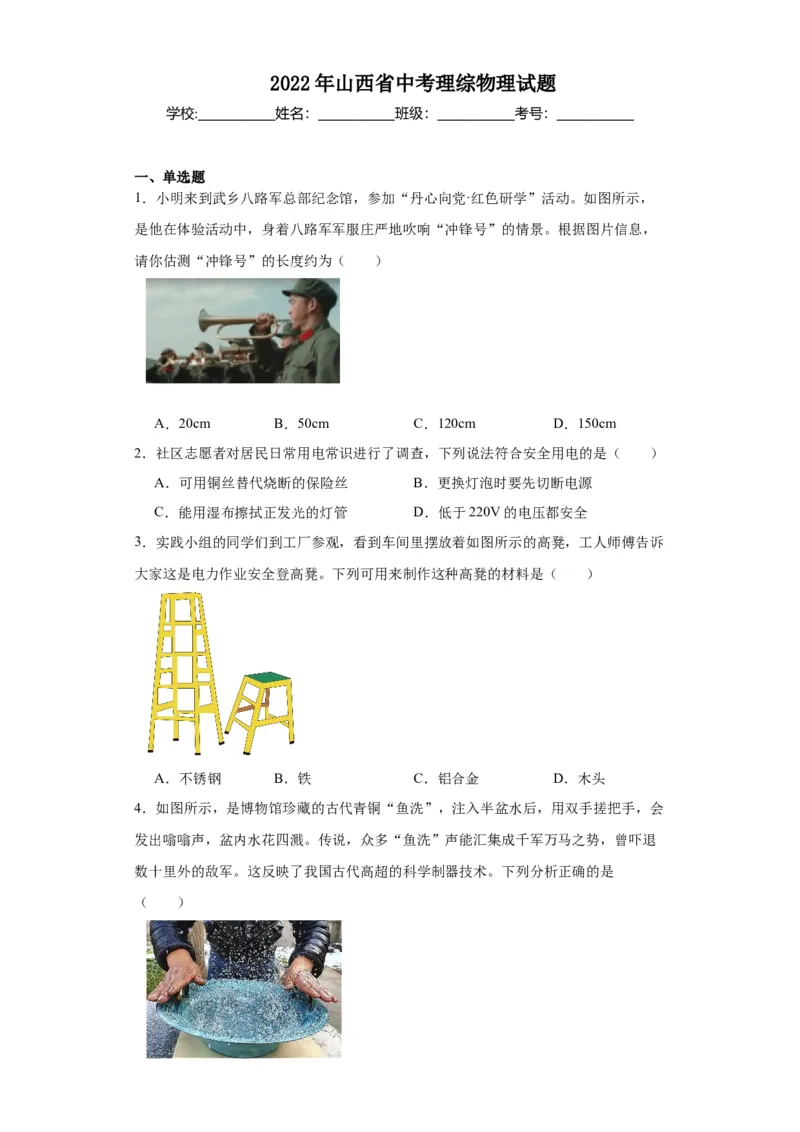

1．小明来到武乡八路军总部纪念馆，参加“丹心向党·红色研学”活动。如图所示，
是他在体验活动中，身着八路军军服庄严地吹响“冲锋号”的情景。根据图片信息，
请你估测“冲锋号”的长度约为（ ）
A．20cm B．50cm C．120cm D．150cm

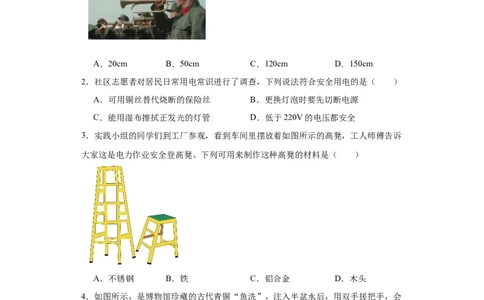

2．社区志愿者对居民日常用电常识进行了调查，下列说法符合安全用电的是（ ）
A．可用铜丝替代烧断的保险丝 B．更换灯泡时要先切断电源
C．能用湿布擦拭正发光的灯管 D．低于220V的电压都安全
3．实践小组的同学们到工厂参观，看到车间里摆放着如图所示的高凳，工人师傅告诉
大家这是电力作业安全登高凳。下列可用来制作这种高凳的材料是（ ）
A．不锈钢 B．铁 C．铝合金 D．木头

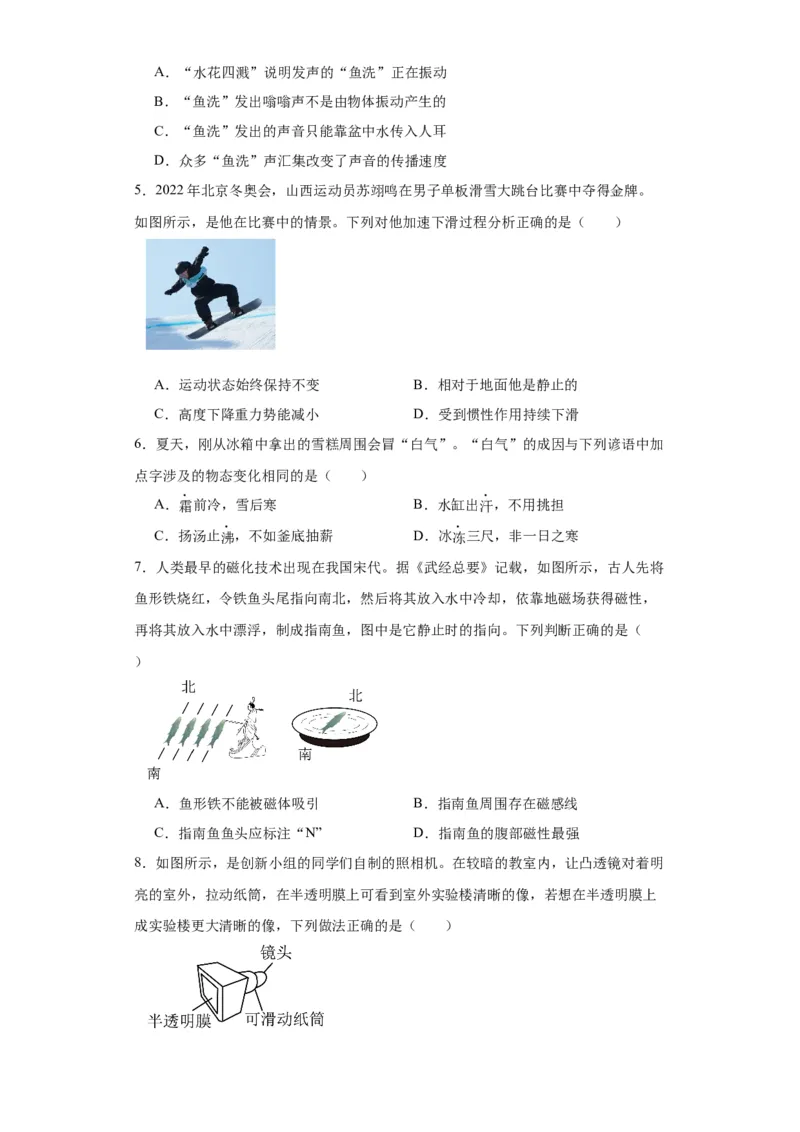

4．如图所示，是博物馆珍藏的古代青铜“鱼洗”，注入半盆水后，用双手搓把手，会
发出嗡嗡声，盆内水花四溅。传说，众多“鱼洗”声能汇集成千军万马之势，曾吓退
数十里外的敌军。这反映了我国古代高超的科学制器技术。下列分析正确的是
（ ）A．“水花四溅”说明发声的“鱼洗”正在振动
B．“鱼洗”发出嗡嗡声不是由物体振动产生的
C．“鱼洗”发出的声音只能靠盆中水传入人耳
D．众多“鱼洗”声汇集改变了声音的传播速度

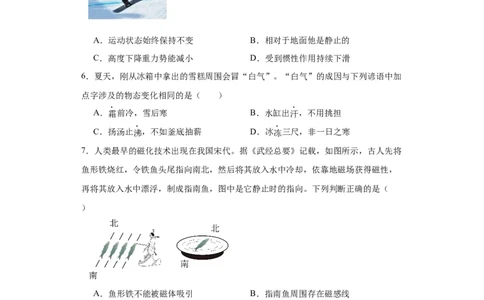

5．2022年北京冬奥会，山西运动员苏翊鸣在男子单板滑雪大跳台比赛中夺得金牌。
如图所示，是他在比赛中的情景。下列对他加速下滑过程分析正确的是（ ）
A．运动状态始终保持不变 B．相对于地面他是静止的
C．高度下降重力势能减小 D．受到惯性作用持续下滑
6．夏天，刚从冰箱中拿出的雪糕周围会冒“白气”。“白气”的成因与下列谚语中加
点字涉及的物态变化相同的是（ ）
A．霜前冷，雪后寒 B．水缸出汗，不用挑担
C．扬汤止沸，不如釜底抽薪 D．冰冻三尺，非一日之寒
7．人类最早的磁化技术出现在我国宋代。据《武经总要》记载，如图所示，古人先将
鱼形铁烧红，令铁鱼头尾指向南北，然后将其放入水中冷却，依靠地磁场获得磁性，
再将其放入水中漂浮，制成指南鱼，图中是它静止时的指向。下列判断正确的是（
）
A．鱼形铁不能被磁体吸引 B．指南鱼周围存在磁感线
C．指南鱼鱼头应标注“N” D．指南鱼的腹部磁性最强
8．如图所示，是创新小组的同学们自制的照相机。在较暗的教室内，让凸透镜对着明
亮的室外，拉动纸筒，在半透明膜上可看到室外实验楼清晰的像，若想在半透明膜上

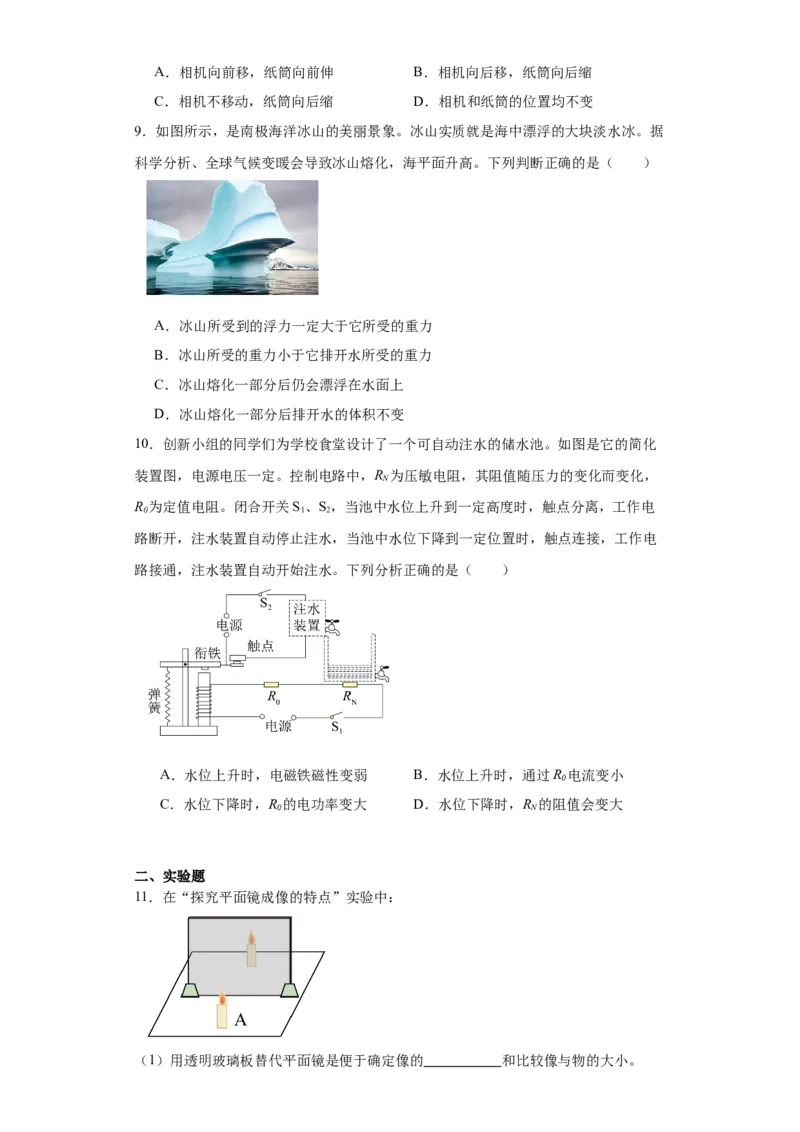

成实验楼更大清晰的像，下列做法正确的是（ ）A．相机向前移，纸筒向前伸 B．相机向后移，纸筒向后缩
C．相机不移动，纸筒向后缩 D．相机和纸筒的位置均不变
9．如图所示，是南极海洋冰山的美丽景象。冰山实质就是海中漂浮的大块淡水冰。据
科学分析、全球气候变暖会导致冰山熔化，海平面升高。下列判断正确的是（ ）
A．冰山所受到的浮力一定大于它所受的重力
B．冰山所受的重力小于它排开水所受的重力
C．冰山熔化一部分后仍会漂浮在水面上
D．冰山熔化一部分后排开水的体积不变

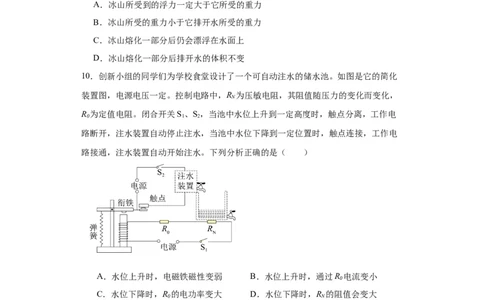

10．创新小组的同学们为学校食堂设计了一个可自动注水的储水池。如图是它的简化
装置图，电源电压一定。控制电路中，R 为压敏电阻，其阻值随压力的变化而变化，
N
R 为定值电阻。闭合开关S、S，当池中水位上升到一定高度时，触点分离，工作电
0 1 2
路断开，注水装置自动停止注水，当池中水位下降到一定位置时，触点连接，工作电
路接通，注水装置自动开始注水。下列分析正确的是（ ）
A．水位上升时，电磁铁磁性变弱 B．水位上升时，通过R 电流变小
0
C．水位下降时，R 的电功率变大 D．水位下降时，R 的阻值会变大
0 N
二、实验题
11．在“探究平面镜成像的特点”实验中：
（1）用透明玻璃板替代平面镜是便于确定像的 和比较像与物的大小。（2）如图所示，将玻璃板 放置在水平白纸上，把点燃的蜡烛A放在玻璃
板的前面，能看到它在玻璃板后面的像。再拿一支与A完全相同的蜡烛，竖立着在玻
璃板后面移动，直至与A的像完全重合，此现象说明 。
（3）想要判断蜡烛A的像是虚像还是实像，你的办法是 。
12．在“探究电流与电压的关系”实验中：

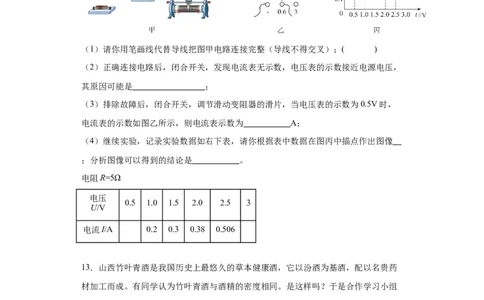

（1）请你用笔画线代替导线把图甲电路连接完整（导线不得交叉）；( )
（2）正确连接电路后，闭合开关，发现电流表无示数，电压表的示数接近电源电压，
其原因可能是 ；
（3）排除故障后，闭合开关，调节滑动变阻器的滑片，当电压表的示数为0.5V时，
电流表的示数如图乙所示，则电流表示数为 A；
（4）继续实验，记录实验数据如右下表，请你根据表中数据在图丙中描点作出图像
；分析图像可以得到的结论是 。
电阻R=5Ω
电压
0.5 1.0 1.5 2.0 2.5 3
U/V
电流I/A 0.2 0.3 0.38 0.506
13．山西竹叶青酒是我国历史上最悠久的草本健康酒，它以汾酒为基酒，配以名贵药
材加工而成。有同学认为竹叶青酒与酒精的密度相同。是这样吗？于是合作学习小组
的同学们进行测量与判断。
（1）把天平放到 ，将游码移到标尺左端 处，调节
使横梁平衡。
（2）①用天平测出空烧杯质量m；②将适量竹叶青酒倒入烧杯中测出总质量m；③
1 2
将烧杯中的竹叶青酒全部倒入量筒中测出体积V；④竹叶青酒的密度表达式
（用所测物理量符号表示）。你认为这样测出的竹叶青酒密度值与真实值相比会
（选填“偏大”或“偏小”）。
（3）其他小组的同学用同一个瓶子先后装满酒精和竹叶青酒，分别测出它们的，也能判断它们的密度是否相同。

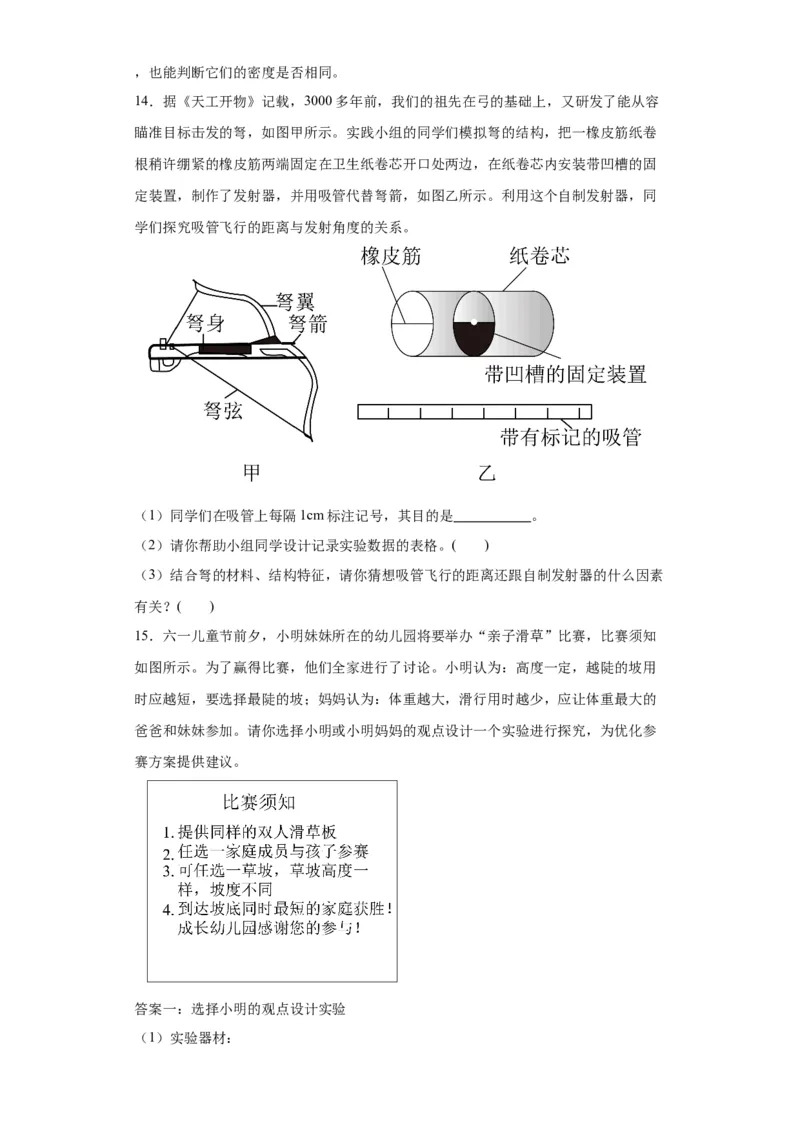

14．据《天工开物》记载，3000多年前，我们的祖先在弓的基础上，又研发了能从容
瞄准目标击发的弩，如图甲所示。实践小组的同学们模拟弩的结构，把一橡皮筋纸卷
根稍许绷紧的橡皮筋两端固定在卫生纸卷芯开口处两边，在纸卷芯内安装带凹槽的固
定装置，制作了发射器，并用吸管代替弩箭，如图乙所示。利用这个自制发射器，同
学们探究吸管飞行的距离与发射角度的关系。
（1）同学们在吸管上每隔1cm标注记号，其目的是 。
（2）请你帮助小组同学设计记录实验数据的表格。( )
（3）结合弩的材料、结构特征，请你猜想吸管飞行的距离还跟自制发射器的什么因素
有关？( )
15．六一儿童节前夕，小明妹妹所在的幼儿园将要举办“亲子滑草”比赛，比赛须知
如图所示。为了赢得比赛，他们全家进行了讨论。小明认为：高度一定，越陡的坡用
时应越短，要选择最陡的坡；妈妈认为：体重越大，滑行用时越少，应让体重最大的
爸爸和妹妹参加。请你选择小明或小明妈妈的观点设计一个实验进行探究，为优化参
赛方案提供建议。
答案一：选择小明的观点设计实验
（1）实验器材：（2）实验步骤： 。
（3）实验结论： 。
答案二：选择妈妈的观点设计实验
（1）实验器材：
（2）实验步骤： 。
（3）实验结论：
三、填空题

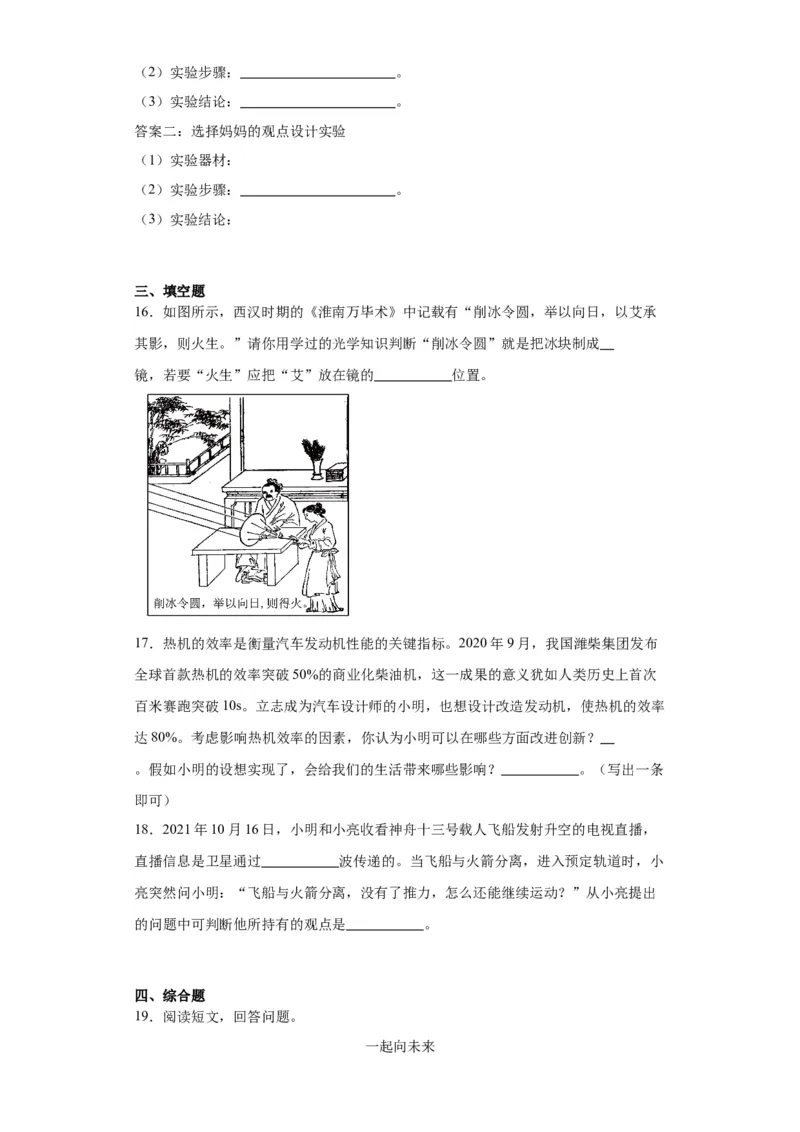

16．如图所示，西汉时期的《淮南万毕术》中记载有“削冰令圆，举以向日，以艾承
其影，则火生。”请你用学过的光学知识判断“削冰令圆”就是把冰块制成
镜，若要“火生”应把“艾”放在镜的 位置。
17．热机的效率是衡量汽车发动机性能的关键指标。2020年9月，我国潍柴集团发布
全球首款热机的效率突破50%的商业化柴油机，这一成果的意义犹如人类历史上首次
百米赛跑突破10s。立志成为汽车设计师的小明，也想设计改造发动机，使热机的效率
达80%。考虑影响热机效率的因素，你认为小明可以在哪些方面改进创新？
。假如小明的设想实现了，会给我们的生活带来哪些影响？ 。（写出一条
即可）
18．2021年10月16日，小明和小亮收看神舟十三号载人飞船发射升空的电视直播，
直播信息是卫星通过 波传递的。当飞船与火箭分离，进入预定轨道时，小
亮突然问小明：“飞船与火箭分离，没有了推力，怎么还能继续运动？”从小亮提出
的问题中可判断他所持有的观点是 。
四、综合题
19．阅读短文，回答问题。

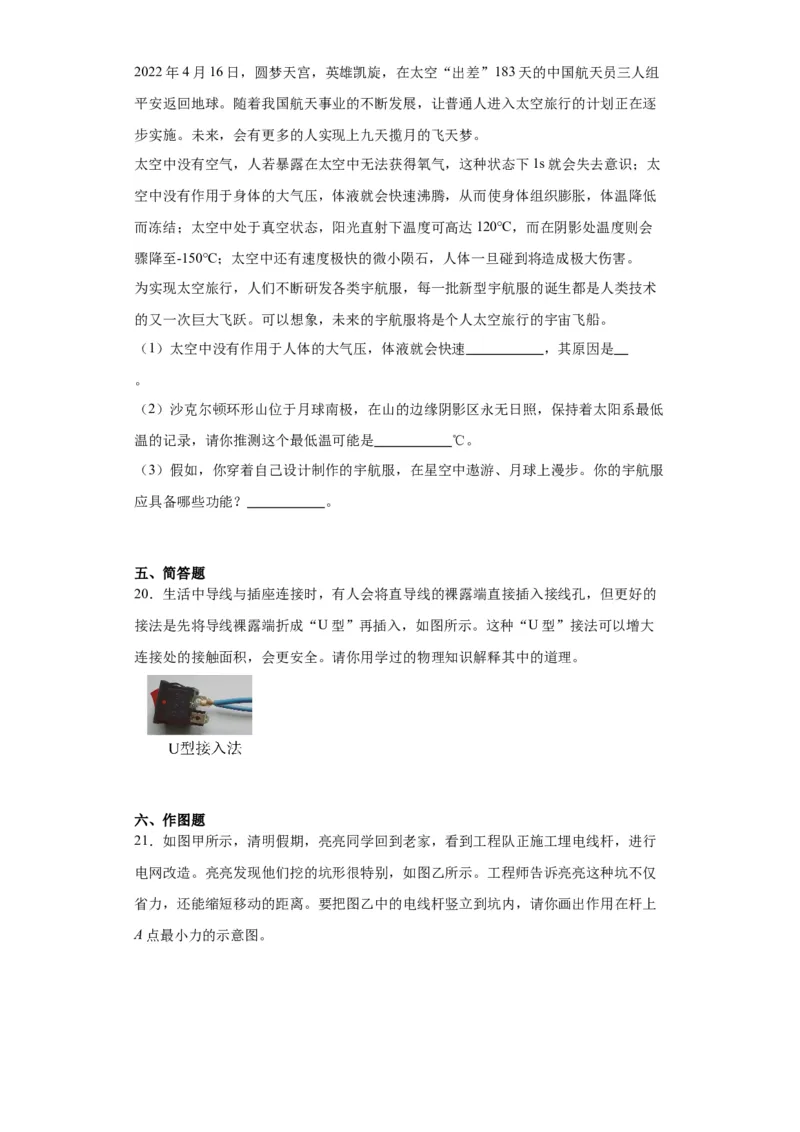

一起向未来2022年4月16日，圆梦天宫，英雄凯旋，在太空“出差”183天的中国航天员三人组
平安返回地球。随着我国航天事业的不断发展，让普通人进入太空旅行的计划正在逐
步实施。未来，会有更多的人实现上九天揽月的飞天梦。
太空中没有空气，人若暴露在太空中无法获得氧气，这种状态下1s就会失去意识；太
空中没有作用于身体的大气压，体液就会快速沸腾，从而使身体组织膨胀，体温降低
而冻结；太空中处于真空状态，阳光直射下温度可高达120℃，而在阴影处温度则会
骤降至-150℃；太空中还有速度极快的微小陨石，人体一旦碰到将造成极大伤害。
为实现太空旅行，人们不断研发各类宇航服，每一批新型宇航服的诞生都是人类技术
的又一次巨大飞跃。可以想象，未来的宇航服将是个人太空旅行的宇宙飞船。
（1）太空中没有作用于人体的大气压，体液就会快速 ，其原因是
。
（2）沙克尔顿环形山位于月球南极，在山的边缘阴影区永无日照，保持着太阳系最低
温的记录，请你推测这个最低温可能是 ℃。
（3）假如，你穿着自己设计制作的宇航服，在星空中遨游、月球上漫步。你的宇航服
应具备哪些功能？ 。
五、简答题
20．生活中导线与插座连接时，有人会将直导线的裸露端直接插入接线孔，但更好的
接法是先将导线裸露端折成“U型”再插入，如图所示。这种“U型”接法可以增大
连接处的接触面积，会更安全。请你用学过的物理知识解释其中的道理。
六、作图题

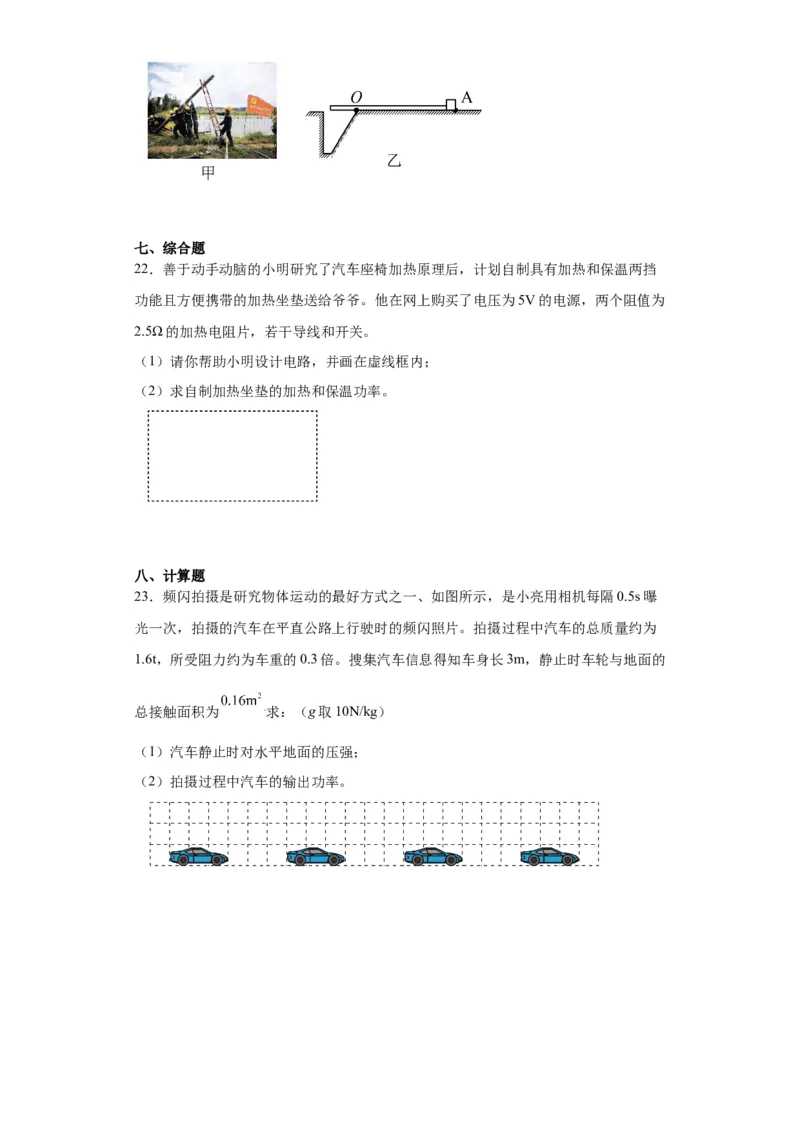

21．如图甲所示，清明假期，亮亮同学回到老家，看到工程队正施工埋电线杆，进行
电网改造。亮亮发现他们挖的坑形很特别，如图乙所示。工程师告诉亮亮这种坑不仅
省力，还能缩短移动的距离。要把图乙中的电线杆竖立到坑内，请你画出作用在杆上
A点最小力的示意图。七、综合题
22．善于动手动脑的小明研究了汽车座椅加热原理后，计划自制具有加热和保温两挡
功能且方便携带的加热坐垫送给爷爷。他在网上购买了电压为5V的电源，两个阻值为
2.5Ω的加热电阻片，若干导线和开关。
（1）请你帮助小明设计电路，并画在虚线框内；
（2）求自制加热坐垫的加热和保温功率。
八、计算题
23．频闪拍摄是研究物体运动的最好方式之一、如图所示，是小亮用相机每隔0.5s曝
光一次，拍摄的汽车在平直公路上行驶时的频闪照片。拍摄过程中汽车的总质量约为
1.6t，所受阻力约为车重的0.3倍。搜集汽车信息得知车身长3m，静止时车轮与地面的
总接触面积为 .求：（g取10N/kg）
（1）汽车静止时对水平地面的压强；
（2）拍摄过程中汽车的输出功率。参考答案：

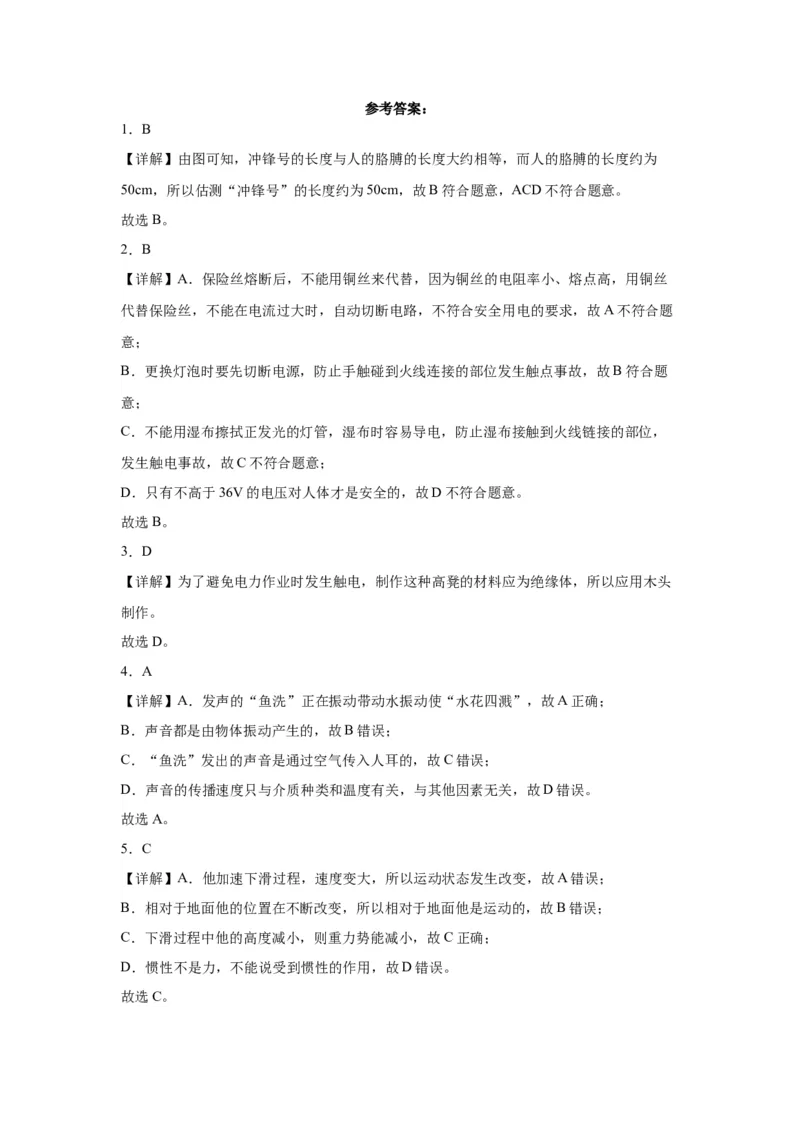

1．B
【详解】由图可知，冲锋号的长度与人的胳膊的长度大约相等，而人的胳膊的长度约为
50cm，所以估测“冲锋号”的长度约为50cm，故B符合题意，ACD不符合题意。
故选B。
2．B
【详解】A．保险丝熔断后，不能用铜丝来代替，因为铜丝的电阻率小、熔点高，用铜丝
代替保险丝，不能在电流过大时，自动切断电路，不符合安全用电的要求，故A不符合题
意；
B．更换灯泡时要先切断电源，防止手触碰到火线连接的部位发生触点事故，故B符合题
意；
C．不能用湿布擦拭正发光的灯管，湿布时容易导电，防止湿布接触到火线链接的部位，
发生触电事故，故C不符合题意；
D．只有不高于36V的电压对人体才是安全的，故D不符合题意。
故选B。
3．D
【详解】为了避免电力作业时发生触电，制作这种高凳的材料应为绝缘体，所以应用木头
制作。
故选D。
4．A
【详解】A．发声的“鱼洗”正在振动带动水振动使“水花四溅”，故A正确；
B．声音都是由物体振动产生的，故B错误；
C．“鱼洗”发出的声音是通过空气传入人耳的，故C错误；
D．声音的传播速度只与介质种类和温度有关，与其他因素无关，故D错误。
故选A。
5．C
【详解】A．他加速下滑过程，速度变大，所以运动状态发生改变，故A错误；
B．相对于地面他的位置在不断改变，所以相对于地面他是运动的，故B错误；
C．下滑过程中他的高度减小，则重力势能减小，故C正确；
D．惯性不是力，不能说受到惯性的作用，故D错误。

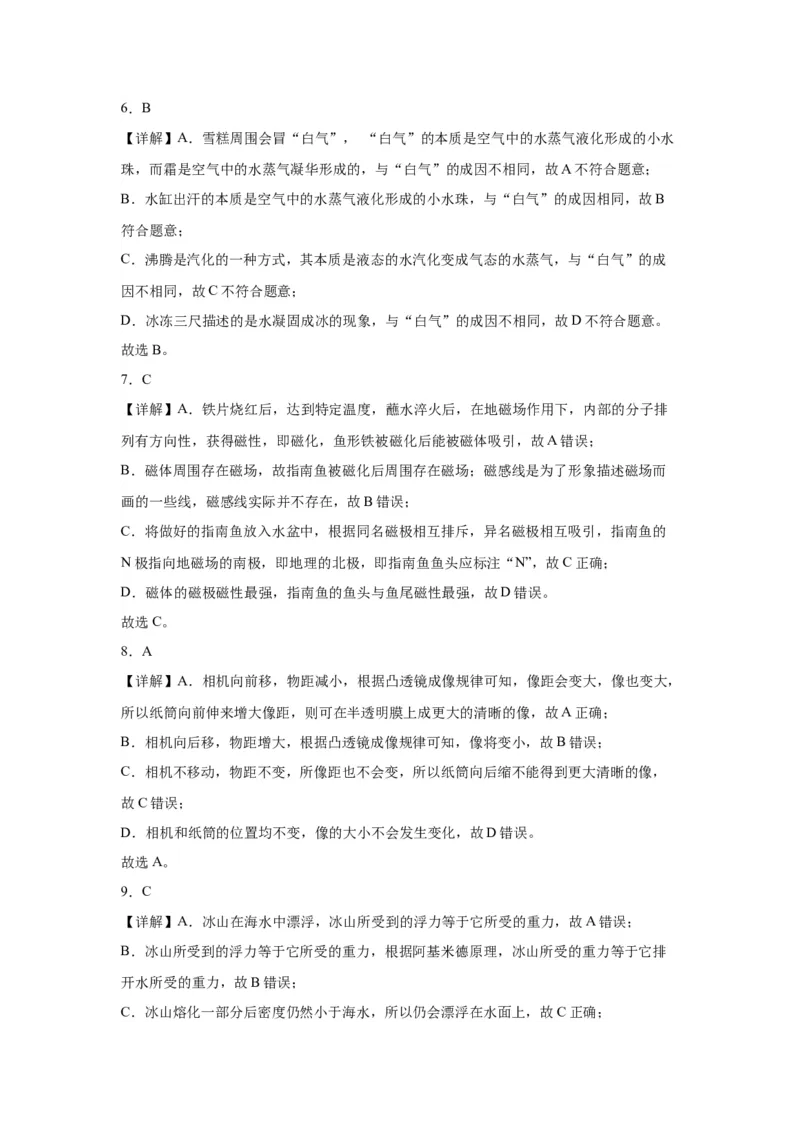

故选C。6．B
【详解】A．雪糕周围会冒“白气”， “白气”的本质是空气中的水蒸气液化形成的小水
珠，而霜是空气中的水蒸气凝华形成的，与“白气”的成因不相同，故A不符合题意；
B．水缸出汗的本质是空气中的水蒸气液化形成的小水珠，与“白气”的成因相同，故B
符合题意；
C．沸腾是汽化的一种方式，其本质是液态的水汽化变成气态的水蒸气，与“白气”的成
因不相同，故C不符合题意；
D．冰冻三尺描述的是水凝固成冰的现象，与“白气”的成因不相同，故D不符合题意。
故选B。
7．C
【详解】A．铁片烧红后，达到特定温度，蘸水淬火后，在地磁场作用下，内部的分子排
列有方向性，获得磁性，即磁化，鱼形铁被磁化后能被磁体吸引，故A错误；
B．磁体周围存在磁场，故指南鱼被磁化后周围存在磁场；磁感线是为了形象描述磁场而
画的一些线，磁感线实际并不存在，故B错误；
C．将做好的指南鱼放入水盆中，根据同名磁极相互排斥，异名磁极相互吸引，指南鱼的
N极指向地磁场的南极，即地理的北极，即指南鱼鱼头应标注“N”，故C正确；
D．磁体的磁极磁性最强，指南鱼的鱼头与鱼尾磁性最强，故D错误。
故选C。
8．A
【详解】A．相机向前移，物距减小，根据凸透镜成像规律可知，像距会变大，像也变大，
所以纸筒向前伸来增大像距，则可在半透明膜上成更大的清晰的像，故A正确；
B．相机向后移，物距增大，根据凸透镜成像规律可知，像将变小，故B错误；
C．相机不移动，物距不变，所像距也不会变，所以纸筒向后缩不能得到更大清晰的像，
故C错误；
D．相机和纸筒的位置均不变，像的大小不会发生变化，故D错误。
故选A。
9．C
【详解】A．冰山在海水中漂浮，冰山所受到的浮力等于它所受的重力，故A错误；
B．冰山所受到的浮力等于它所受的重力，根据阿基米德原理，冰山所受的重力等于它排
开水所受的重力，故B错误；

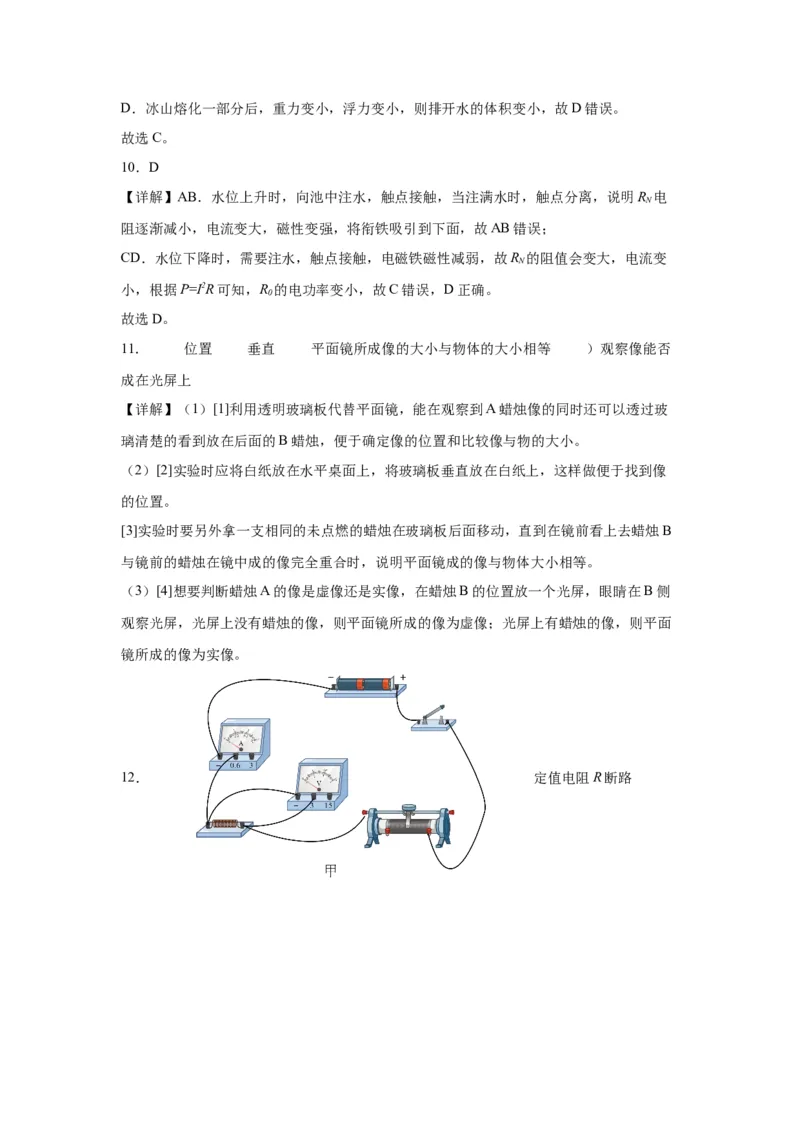

C．冰山熔化一部分后密度仍然小于海水，所以仍会漂浮在水面上，故C正确；D．冰山熔化一部分后，重力变小，浮力变小，则排开水的体积变小，故D错误。
故选C。
10．D
【详解】AB．水位上升时，向池中注水，触点接触，当注满水时，触点分离，说明R 电
N
阻逐渐减小，电流变大，磁性变强，将衔铁吸引到下面，故AB错误；
CD．水位下降时，需要注水，触点接触，电磁铁磁性减弱，故R 的阻值会变大，电流变
N
小，根据P=I2R可知，R 的电功率变小，故C错误，D正确。
0
故选D。
11． 位置 垂直 平面镜所成像的大小与物体的大小相等 ）观察像能否
成在光屏上
【详解】（1）[1]利用透明玻璃板代替平面镜，能在观察到A蜡烛像的同时还可以透过玻
璃清楚的看到放在后面的B蜡烛，便于确定像的位置和比较像与物的大小。
（2）[2]实验时应将白纸放在水平桌面上，将玻璃板垂直放在白纸上，这样做便于找到像
的位置。
[3]实验时要另外拿一支相同的未点燃的蜡烛在玻璃板后面移动，直到在镜前看上去蜡烛B
与镜前的蜡烛在镜中成的像完全重合时，说明平面镜成的像与物体大小相等。
（3）[4]想要判断蜡烛A的像是虚像还是实像，在蜡烛B的位置放一个光屏，眼睛在B侧
观察光屏，光屏上没有蜡烛的像，则平面镜所成的像为虚像；光屏上有蜡烛的像，则平面
镜所成的像为实像。

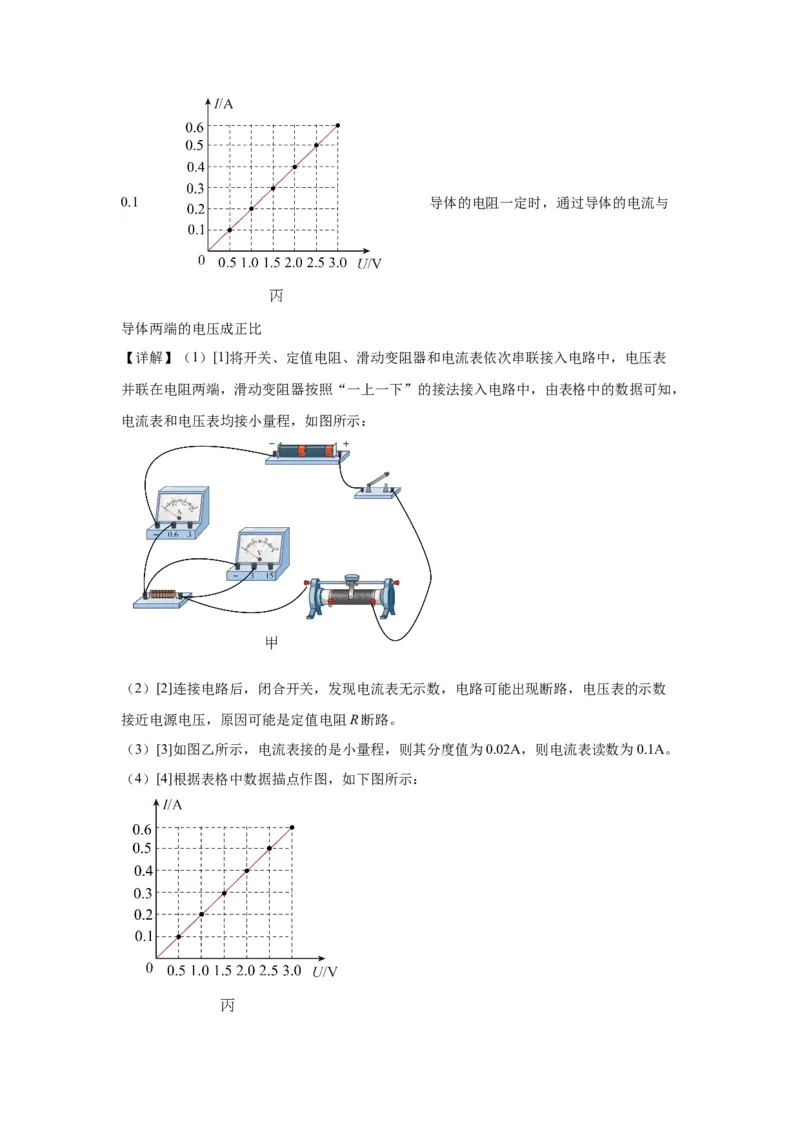

12． 定值电阻R断路0.1 导体的电阻一定时，通过导体的电流与
导体两端的电压成正比
【详解】（1）[1]将开关、定值电阻、滑动变阻器和电流表依次串联接入电路中，电压表
并联在电阻两端，滑动变阻器按照“一上一下”的接法接入电路中，由表格中的数据可知，
电流表和电压表均接小量程，如图所示：
（2）[2]连接电路后，闭合开关，发现电流表无示数，电路可能出现断路，电压表的示数
接近电源电压，原因可能是定值电阻R断路。
（3）[3]如图乙所示，电流表接的是小量程，则其分度值为0.02A，则电流表读数为0.1A。
（4）[4]根据表格中数据描点作图，如下图所示：[5]根据图像可知，图像为一条过原点的直线，因此可得结论为：导体的电阻一定时，通
过导体的电流与导体两端的电压成正比。
13． 水平台上 零刻度线 平衡螺母 偏大 质量
【详解】（1）[1][2][3]把天平放到水平台上，将游码移到标尺左端零刻度线处，调节平衡
螺母使横梁平衡。
（2）[4]用天平测出空烧杯质量m；将适量竹叶青酒倒入烧杯中测出总质量m；则竹叶青
1 2
酒的质量为
m=m m
2- 1
将烧杯中的竹叶青酒全部倒入量筒中测出体积V；则竹叶青酒的密度表达式为
[5]烧杯中的竹叶青酒全部倒入量筒中时，烧杯中有残留，故测出体积V偏小，根据密度公
式 ，密度偏大。
（3）[6] 根据密度公式 ，体积相同时，质量不同，则两液体密度不同，故其他小组
的同学用同一个瓶子先后装满酒精和竹叶青酒，分别测出它们的质量，也能判断它们的密
度是否相同。
14． 便于控制橡皮筋的形变程度一定
实验次数 发射角度 吸管飞行的距离/m
1
2
3
橡皮筋的粗细、绷紧程度、纸卷的内径等
【详解】（1）[1]同学们在吸管上每隔1cm标注记号，是为了在实验时向后拉动吸管的长
度一致，控制橡皮筋的形变程度相同。
（2）[2]本实验控制其他因素相同，只多次改变发射角度，观察吸管飞行的距离。
实验次数 发射角度 吸管飞行的距离/m
12
3

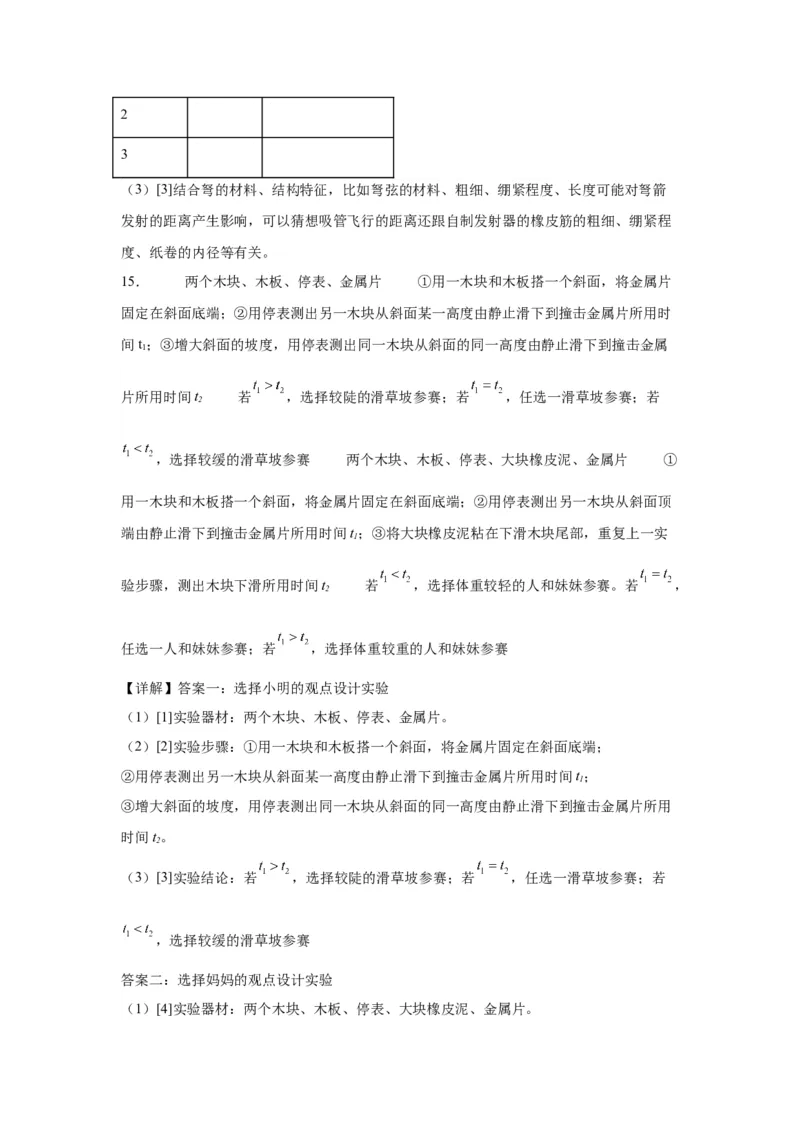

（3）[3]结合弩的材料、结构特征，比如弩弦的材料、粗细、绷紧程度、长度可能对弩箭
发射的距离产生影响，可以猜想吸管飞行的距离还跟自制发射器的橡皮筋的粗细、绷紧程
度、纸卷的内径等有关。
15． 两个木块、木板、停表、金属片 ①用一木块和木板搭一个斜面，将金属片
固定在斜面底端；②用停表测出另一木块从斜面某一高度由静止滑下到撞击金属片所用时
间t；③增大斜面的坡度，用停表测出同一木块从斜面的同一高度由静止滑下到撞击金属
1
片所用时间t 若 ，选择较陡的滑草坡参赛；若 ，任选一滑草坡参赛；若
2
，选择较缓的滑草坡参赛 两个木块、木板、停表、大块橡皮泥、金属片 ①
用一木块和木板搭一个斜面，将金属片固定在斜面底端；②用停表测出另一木块从斜面顶
端由静止滑下到撞击金属片所用时间t；③将大块橡皮泥粘在下滑木块尾部，重复上一实
1
验步骤，测出木块下滑所用时间t 若 ，选择体重较轻的人和妹妹参赛。若 ，
2
任选一人和妹妹参赛；若 ，选择体重较重的人和妹妹参赛
【详解】答案一：选择小明的观点设计实验
（1）[1]实验器材：两个木块、木板、停表、金属片。
（2）[2]实验步骤：①用一木块和木板搭一个斜面，将金属片固定在斜面底端；
②用停表测出另一木块从斜面某一高度由静止滑下到撞击金属片所用时间t；
1
③增大斜面的坡度，用停表测出同一木块从斜面的同一高度由静止滑下到撞击金属片所用
时间t。
2
（3）[3]实验结论：若 ，选择较陡的滑草坡参赛；若 ，任选一滑草坡参赛；若
，选择较缓的滑草坡参赛
答案二：选择妈妈的观点设计实验

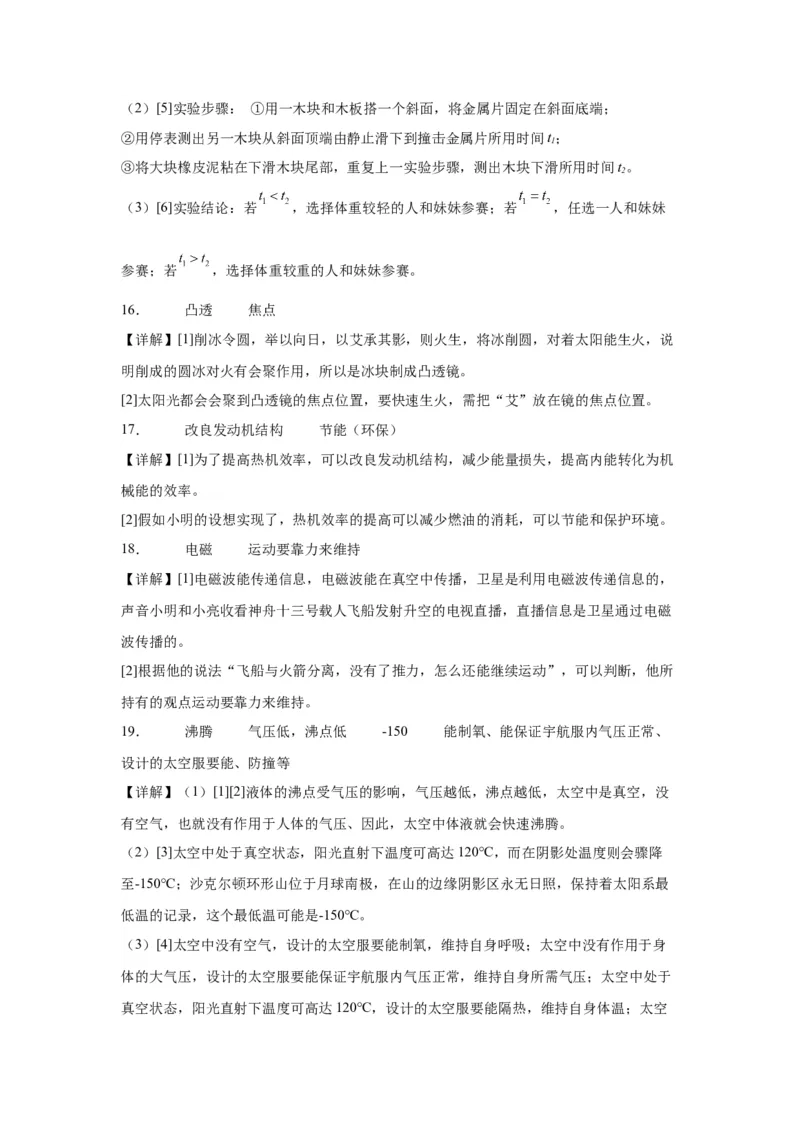

（1）[4]实验器材：两个木块、木板、停表、大块橡皮泥、金属片。（2）[5]实验步骤： ①用一木块和木板搭一个斜面，将金属片固定在斜面底端；
②用停表测出另一木块从斜面顶端由静止滑下到撞击金属片所用时间t；
1
③将大块橡皮泥粘在下滑木块尾部，重复上一实验步骤，测出木块下滑所用时间t。
2
（3）[6]实验结论：若 ，选择体重较轻的人和妹妹参赛；若 ，任选一人和妹妹
参赛；若 ，选择体重较重的人和妹妹参赛。
16． 凸透 焦点
【详解】[1]削冰令圆，举以向日，以艾承其影，则火生，将冰削圆，对着太阳能生火，说
明削成的圆冰对火有会聚作用，所以是冰块制成凸透镜。
[2]太阳光都会会聚到凸透镜的焦点位置，要快速生火，需把“艾”放在镜的焦点位置。
17． 改良发动机结构 节能（环保）
【详解】[1]为了提高热机效率，可以改良发动机结构，减少能量损失，提高内能转化为机
械能的效率。
[2]假如小明的设想实现了，热机效率的提高可以减少燃油的消耗，可以节能和保护环境。
18． 电磁 运动要靠力来维持
【详解】[1]电磁波能传递信息，电磁波能在真空中传播，卫星是利用电磁波传递信息的，
声音小明和小亮收看神舟十三号载人飞船发射升空的电视直播，直播信息是卫星通过电磁
波传播的。
[2]根据他的说法“飞船与火箭分离，没有了推力，怎么还能继续运动”，可以判断，他所
持有的观点运动要靠力来维持。
19． 沸腾 气压低，沸点低 -150 能制氧、能保证宇航服内气压正常、
设计的太空服要能、防撞等
【详解】（1）[1][2]液体的沸点受气压的影响，气压越低，沸点越低，太空中是真空，没
有空气，也就没有作用于人体的气压、因此，太空中体液就会快速沸腾。
（2）[3]太空中处于真空状态，阳光直射下温度可高达120℃，而在阴影处温度则会骤降
至-150℃；沙克尔顿环形山位于月球南极，在山的边缘阴影区永无日照，保持着太阳系最
低温的记录，这个最低温可能是-150℃。
（3）[4]太空中没有空气，设计的太空服要能制氧，维持自身呼吸；太空中没有作用于身
体的大气压，设计的太空服要能保证宇航服内气压正常，维持自身所需气压；太空中处于
真空状态，阳光直射下温度可高达120℃，设计的太空服要能隔热，维持自身体温；太空中还有速度极快的微小陨石，人体一旦碰到将造成极大伤害，设计的太空服要防撞等。

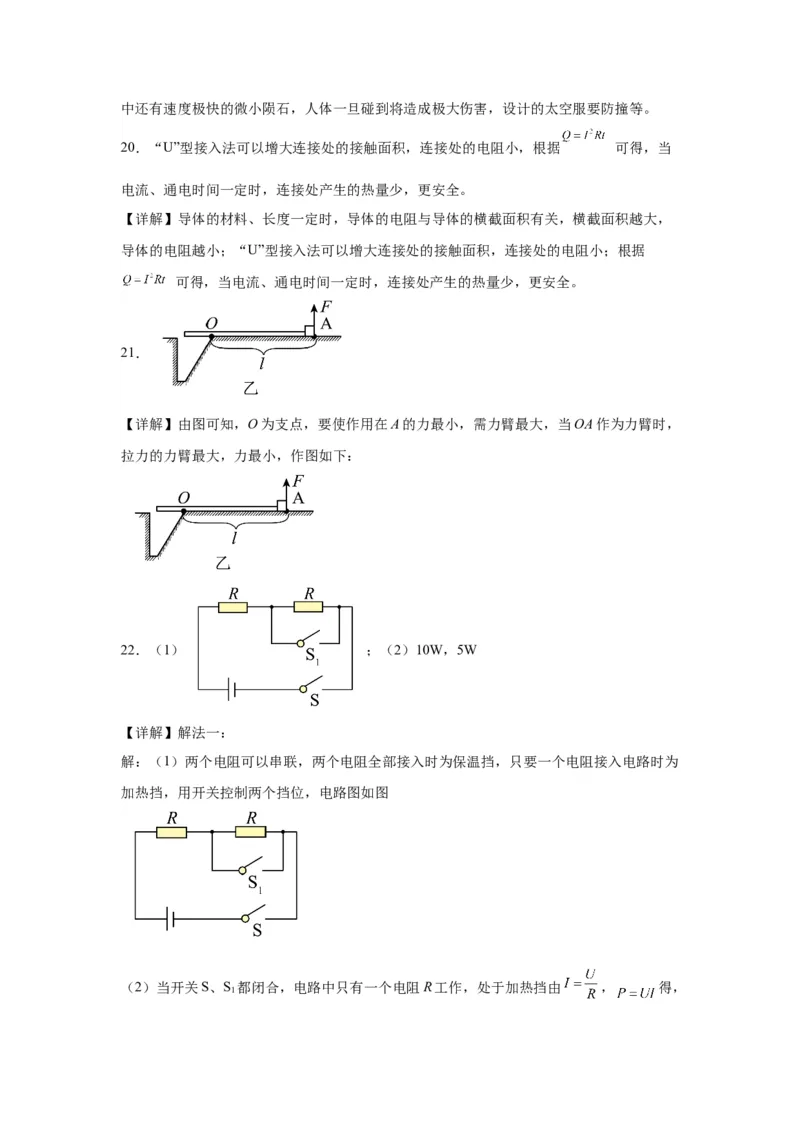

20．“U”型接入法可以增大连接处的接触面积，连接处的电阻小，根据 可得，当
电流、通电时间一定时，连接处产生的热量少，更安全。
【详解】导体的材料、长度一定时，导体的电阻与导体的横截面积有关，横截面积越大，
导体的电阻越小；“U”型接入法可以增大连接处的接触面积，连接处的电阻小；根据
可得，当电流、通电时间一定时，连接处产生的热量少，更安全。
21．
【详解】由图可知，O为支点，要使作用在A的力最小，需力臂最大，当OA作为力臂时，
拉力的力臂最大，力最小，作图如下：
22．（1） ；（2）10W，5W

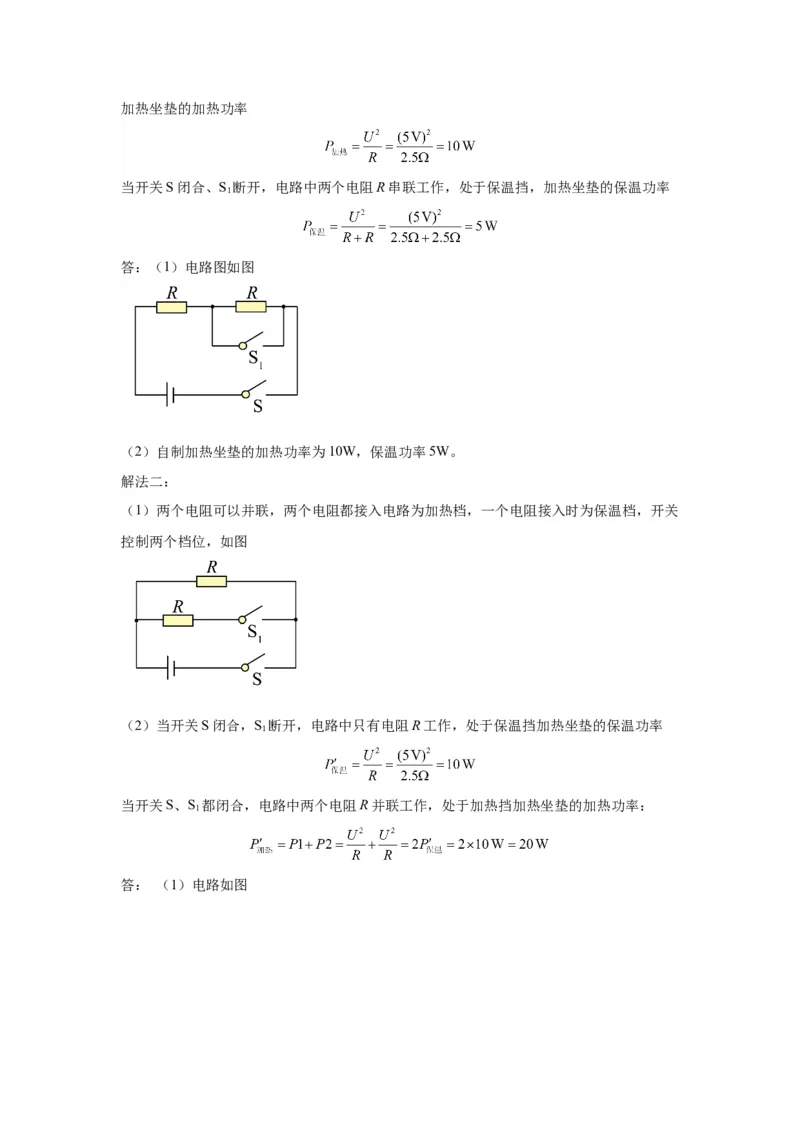

【详解】解法一：
解：（1）两个电阻可以串联，两个电阻全部接入时为保温挡，只要一个电阻接入电路时为
加热挡，用开关控制两个挡位，电路图如图
（2）当开关S、S 都闭合，电路中只有一个电阻R工作，处于加热挡由 ， 得，
1加热坐垫的加热功率
当开关S闭合、S 断开，电路中两个电阻R串联工作，处于保温挡，加热坐垫的保温功率
1
答：（1）电路图如图
（2）自制加热坐垫的加热功率为10W，保温功率5W。
解法二：

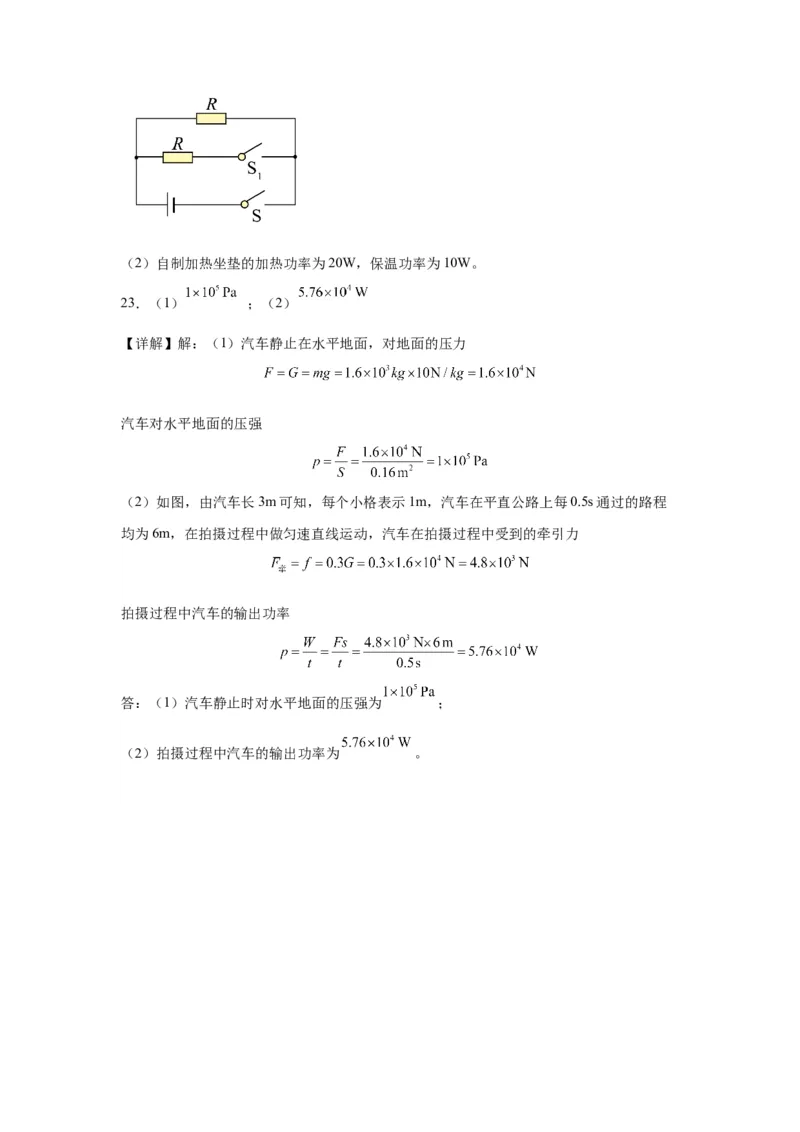

（1）两个电阻可以并联，两个电阻都接入电路为加热档，一个电阻接入时为保温档，开关
控制两个档位，如图
（2）当开关S闭合，S 断开，电路中只有电阻R工作，处于保温挡加热坐垫的保温功率
1
当开关S、S 都闭合，电路中两个电阻R并联工作，处于加热挡加热坐垫的加热功率：
1
答： （1）电路如图（2）自制加热坐垫的加热功率为20W，保温功率为10W。
23．（1） ；（2）
【详解】解：（1）汽车静止在水平地面，对地面的压力
汽车对水平地面的压强
（2）如图，由汽车长3m可知，每个小格表示1m，汽车在平直公路上每0.5s通过的路程
均为6m，在拍摄过程中做匀速直线运动，汽车在拍摄过程中受到的牵引力
拍摄过程中汽车的输出功率
答：（1）汽车静止时对水平地面的压强为 ；
（2）拍摄过程中汽车的输出功率为 。
