2022年山东省青岛市中考物理试题
学校:___________姓名：___________班级：___________考号：___________
一、单选题

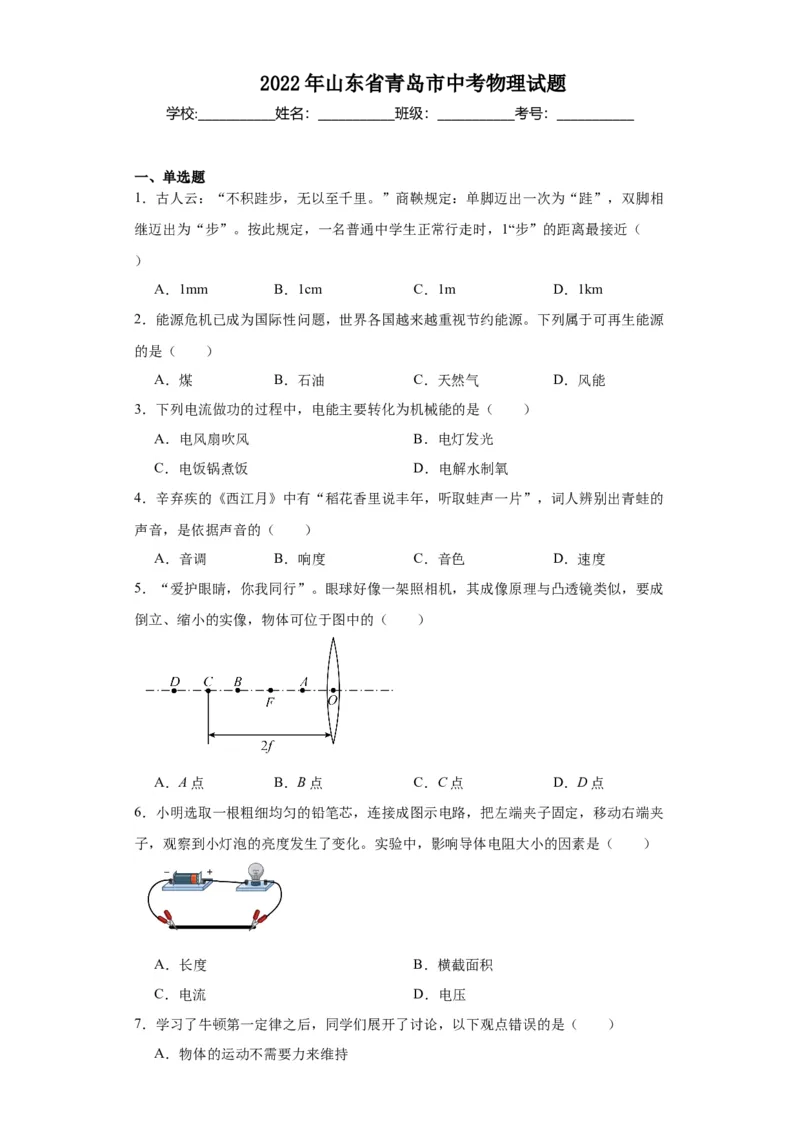

1．古人云：“不积跬步，无以至千里。”商鞅规定：单脚迈出一次为“跬”，双脚相
继迈出为“步”。按此规定，一名普通中学生正常行走时，1“步”的距离最接近（
）
A．1mm B．1cm C．1m D．1km

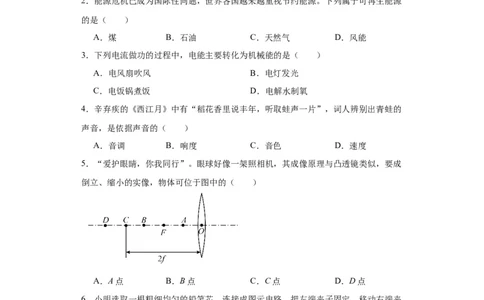

2．能源危机已成为国际性问题，世界各国越来越重视节约能源。下列属于可再生能源
的是（ ）
A．煤 B．石油 C．天然气 D．风能
3．下列电流做功的过程中，电能主要转化为机械能的是（ ）
A．电风扇吹风 B．电灯发光
C．电饭锅煮饭 D．电解水制氧
4．辛弃疾的《西江月》中有“稻花香里说丰年，听取蛙声一片”，词人辨别出青蛙的
声音，是依据声音的（ ）
A．音调 B．响度 C．音色 D．速度
5．“爱护眼睛，你我同行”。眼球好像一架照相机，其成像原理与凸透镜类似，要成
倒立、缩小的实像，物体可位于图中的（ ）
A．A点 B．B点 C．C点 D．D点
6．小明选取一根粗细均匀的铅笔芯，连接成图示电路，把左端夹子固定，移动右端夹
子，观察到小灯泡的亮度发生了变化。实验中，影响导体电阻大小的因素是（ ）
A．长度 B．横截面积
C．电流 D．电压
7．学习了牛顿第一定律之后，同学们展开了讨论，以下观点错误的是（ ）
A．物体的运动不需要力来维持B．物体不受力，它的运动状态不变
C．静止的物体没有惯性
D．此定律是在实验和大量事实基础上推理得出的

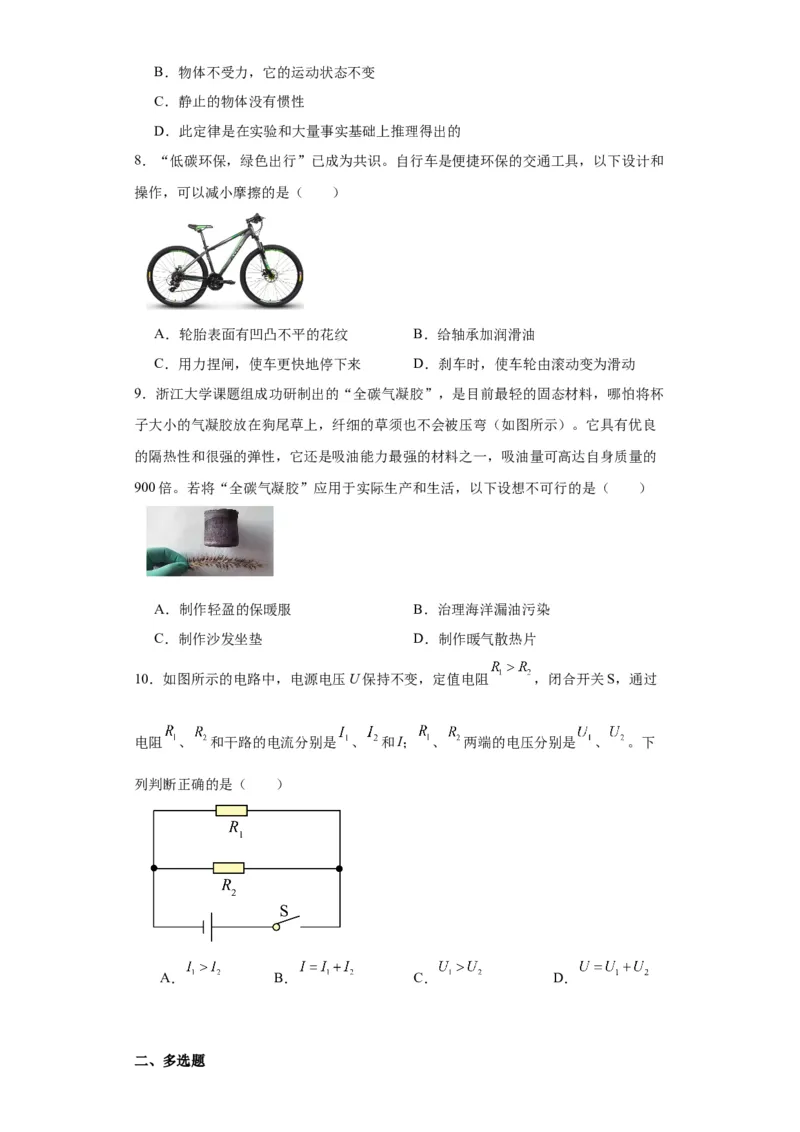

8．“低碳环保，绿色出行”已成为共识。自行车是便捷环保的交通工具，以下设计和
操作，可以减小摩擦的是（ ）
A．轮胎表面有凹凸不平的花纹 B．给轴承加润滑油
C．用力捏闸，使车更快地停下来 D．刹车时，使车轮由滚动变为滑动

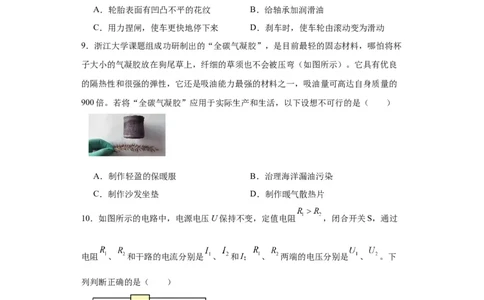

9．浙江大学课题组成功研制出的“全碳气凝胶”，是目前最轻的固态材料，哪怕将杯
子大小的气凝胶放在狗尾草上，纤细的草须也不会被压弯（如图所示）。它具有优良
的隔热性和很强的弹性，它还是吸油能力最强的材料之一，吸油量可高达自身质量的
900倍。若将“全碳气凝胶”应用于实际生产和生活，以下设想不可行的是（ ）
A．制作轻盈的保暖服 B．治理海洋漏油污染
C．制作沙发坐垫 D．制作暖气散热片
10．如图所示的电路中，电源电压U保持不变，定值电阻 ，闭合开关S，通过
电阻 、 和干路的电流分别是 、 和I； 、 两端的电压分别是 、 。下
列判断正确的是（ ）
A． B． C． D．

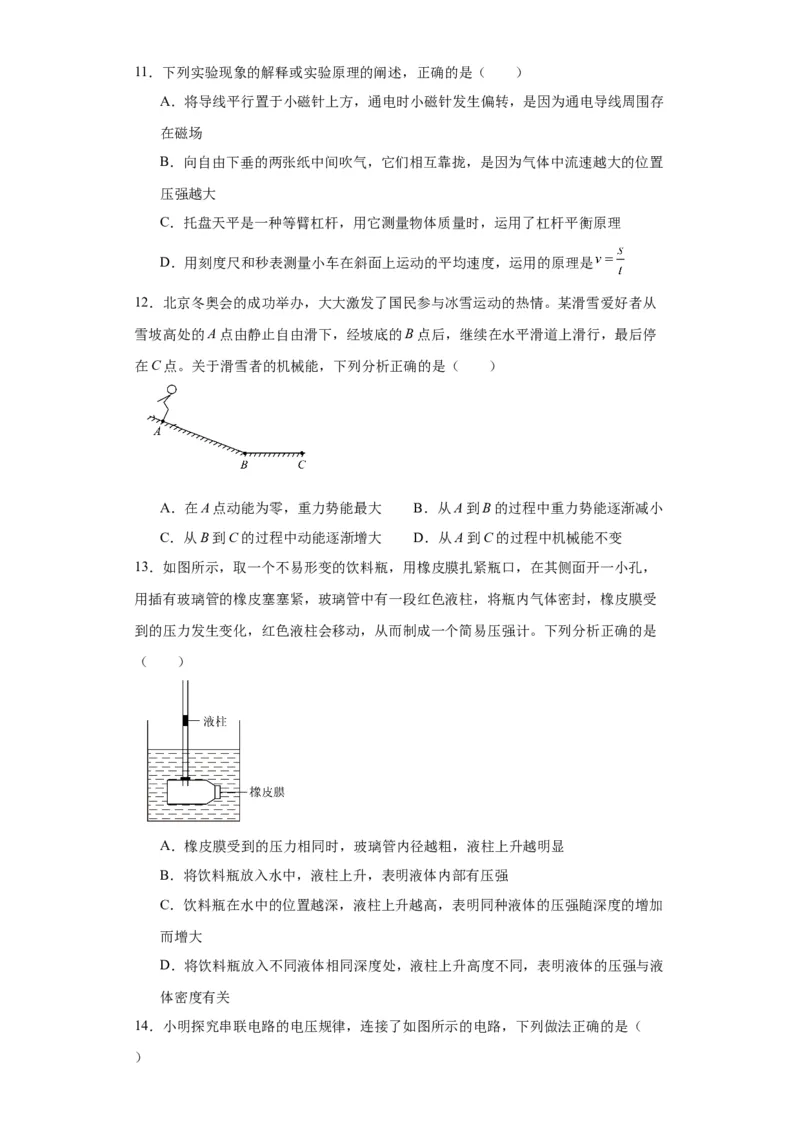

二、多选题11．下列实验现象的解释或实验原理的阐述，正确的是（ ）
A．将导线平行置于小磁针上方，通电时小磁针发生偏转，是因为通电导线周围存
在磁场
B．向自由下垂的两张纸中间吹气，它们相互靠拢，是因为气体中流速越大的位置
压强越大
C．托盘天平是一种等臂杠杆，用它测量物体质量时，运用了杠杆平衡原理
D．用刻度尺和秒表测量小车在斜面上运动的平均速度，运用的原理是

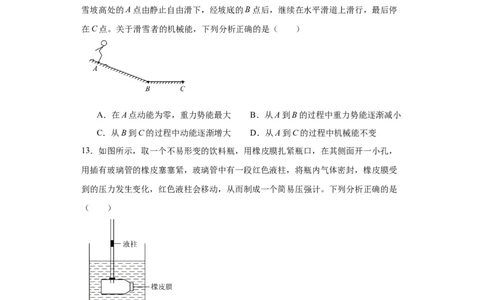

12．北京冬奥会的成功举办，大大激发了国民参与冰雪运动的热情。某滑雪爱好者从
雪坡高处的A点由静止自由滑下，经坡底的B点后，继续在水平滑道上滑行，最后停
在C点。关于滑雪者的机械能，下列分析正确的是（ ）
A．在A点动能为零，重力势能最大 B．从A到B的过程中重力势能逐渐减小
C．从B到C的过程中动能逐渐增大 D．从A到C的过程中机械能不变
13．如图所示，取一个不易形变的饮料瓶，用橡皮膜扎紧瓶口，在其侧面开一小孔，
用插有玻璃管的橡皮塞塞紧，玻璃管中有一段红色液柱，将瓶内气体密封，橡皮膜受
到的压力发生变化，红色液柱会移动，从而制成一个简易压强计。下列分析正确的是
（ ）
A．橡皮膜受到的压力相同时，玻璃管内径越粗，液柱上升越明显
B．将饮料瓶放入水中，液柱上升，表明液体内部有压强
C．饮料瓶在水中的位置越深，液柱上升越高，表明同种液体的压强随深度的增加
而增大
D．将饮料瓶放入不同液体相同深度处，液柱上升高度不同，表明液体的压强与液
体密度有关

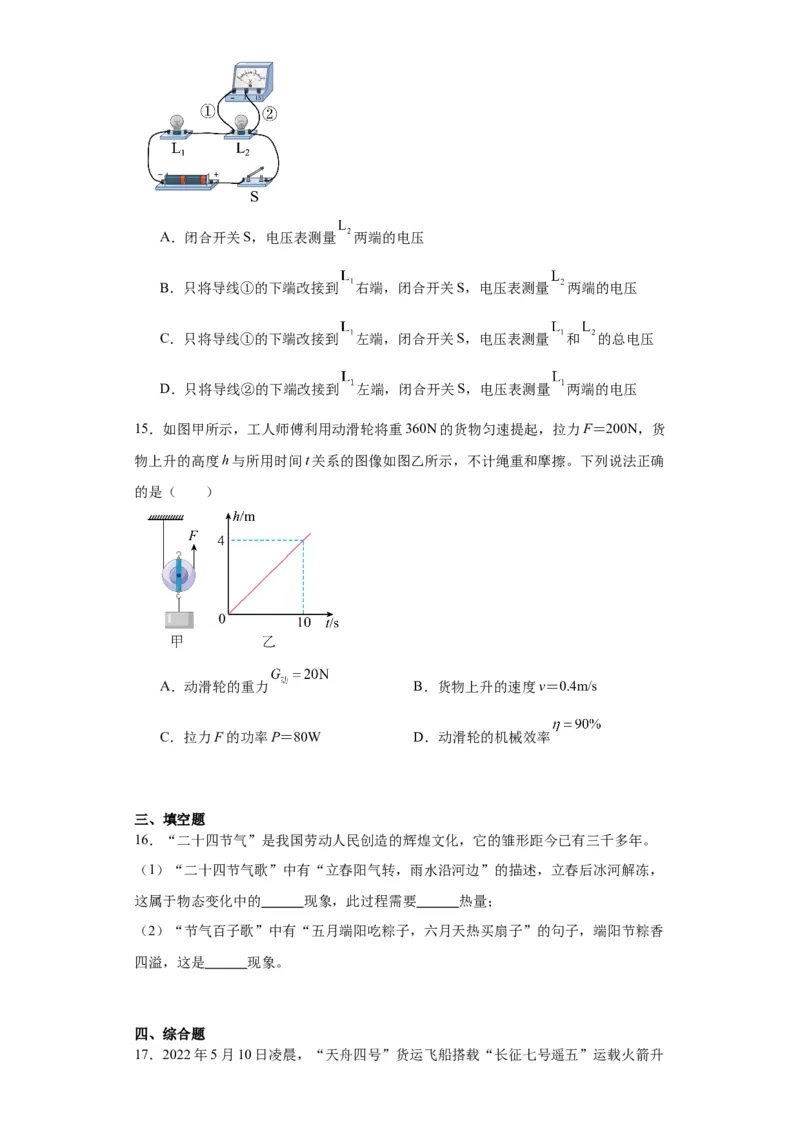

14．小明探究串联电路的电压规律，连接了如图所示的电路，下列做法正确的是（
）A．闭合开关S，电压表测量 两端的电压
B．只将导线①的下端改接到 右端，闭合开关S，电压表测量 两端的电压
C．只将导线①的下端改接到 左端，闭合开关S，电压表测量 和 的总电压
D．只将导线②的下端改接到 左端，闭合开关S，电压表测量 两端的电压
15．如图甲所示，工人师傅利用动滑轮将重360N的货物匀速提起，拉力F＝200N，货
物上升的高度h与所用时间t关系的图像如图乙所示，不计绳重和摩擦。下列说法正确
的是（ ）
A．动滑轮的重力 B．货物上升的速度v＝0.4m/s
C．拉力F的功率P＝80W D．动滑轮的机械效率
三、填空题
16．“二十四节气”是我国劳动人民创造的辉煌文化，它的雏形距今已有三千多年。
（1）“二十四节气歌”中有“立春阳气转，雨水沿河边”的描述，立春后冰河解冻，
这属于物态变化中的 现象，此过程需要 热量；
（2）“节气百子歌”中有“五月端阳吃粽子，六月天热买扇子”的句子，端阳节粽香
四溢，这是 现象。
四、综合题

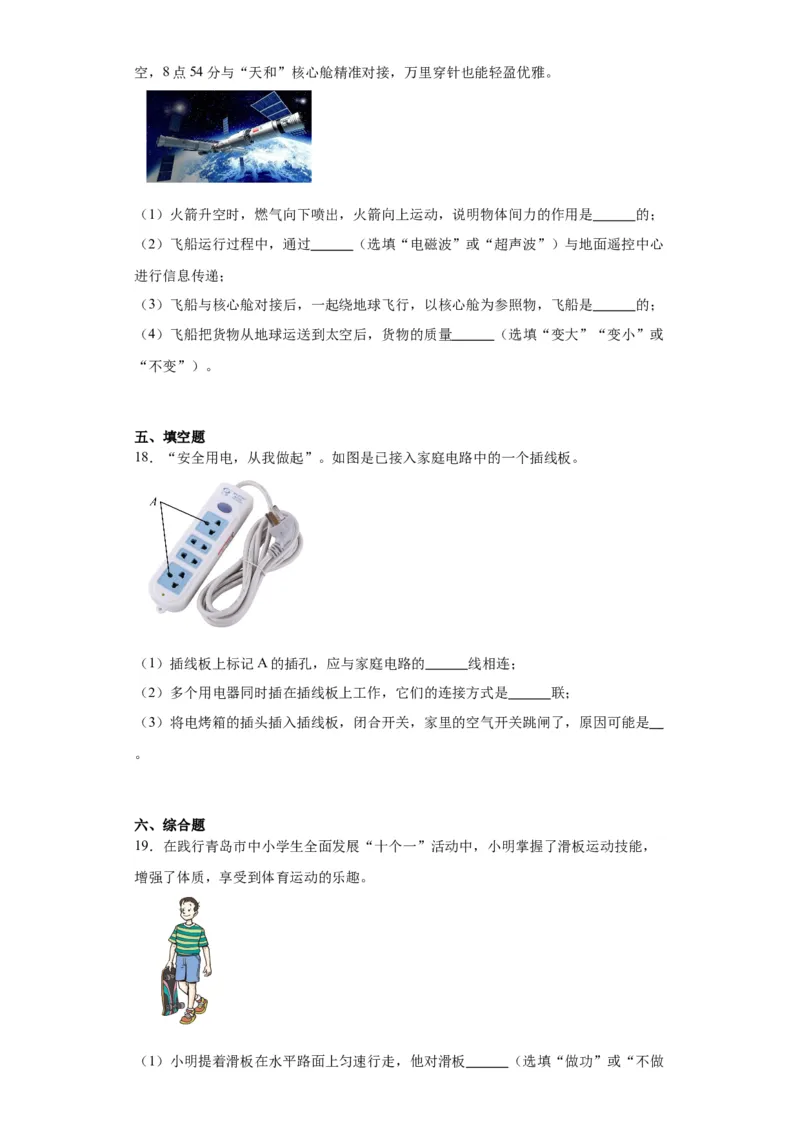

17．2022年5月10日凌晨，“天舟四号”货运飞船搭载“长征七号遥五”运载火箭升空，8点54分与“天和”核心舱精准对接，万里穿针也能轻盈优雅。
（1）火箭升空时，燃气向下喷出，火箭向上运动，说明物体间力的作用是 的；
（2）飞船运行过程中，通过 （选填“电磁波”或“超声波”）与地面遥控中心
进行信息传递；
（3）飞船与核心舱对接后，一起绕地球飞行，以核心舱为参照物，飞船是 的；
（4）飞船把货物从地球运送到太空后，货物的质量 （选填“变大”“变小”或
“不变”）。
五、填空题
18．“安全用电，从我做起”。如图是已接入家庭电路中的一个插线板。
（1）插线板上标记A的插孔，应与家庭电路的 线相连；
（2）多个用电器同时插在插线板上工作，它们的连接方式是 联；
（3）将电烤箱的插头插入插线板，闭合开关，家里的空气开关跳闸了，原因可能是
。
六、综合题
19．在践行青岛市中小学生全面发展“十个一”活动中，小明掌握了滑板运动技能，
增强了体质，享受到体育运动的乐趣。
（1）小明提着滑板在水平路面上匀速行走，他对滑板 （选填“做功”或“不做功”），画出滑板的受力示意图 ；
（2）滑板滑行过程中，轮子发热，其内能 ；这是通过 方式改变内能的。

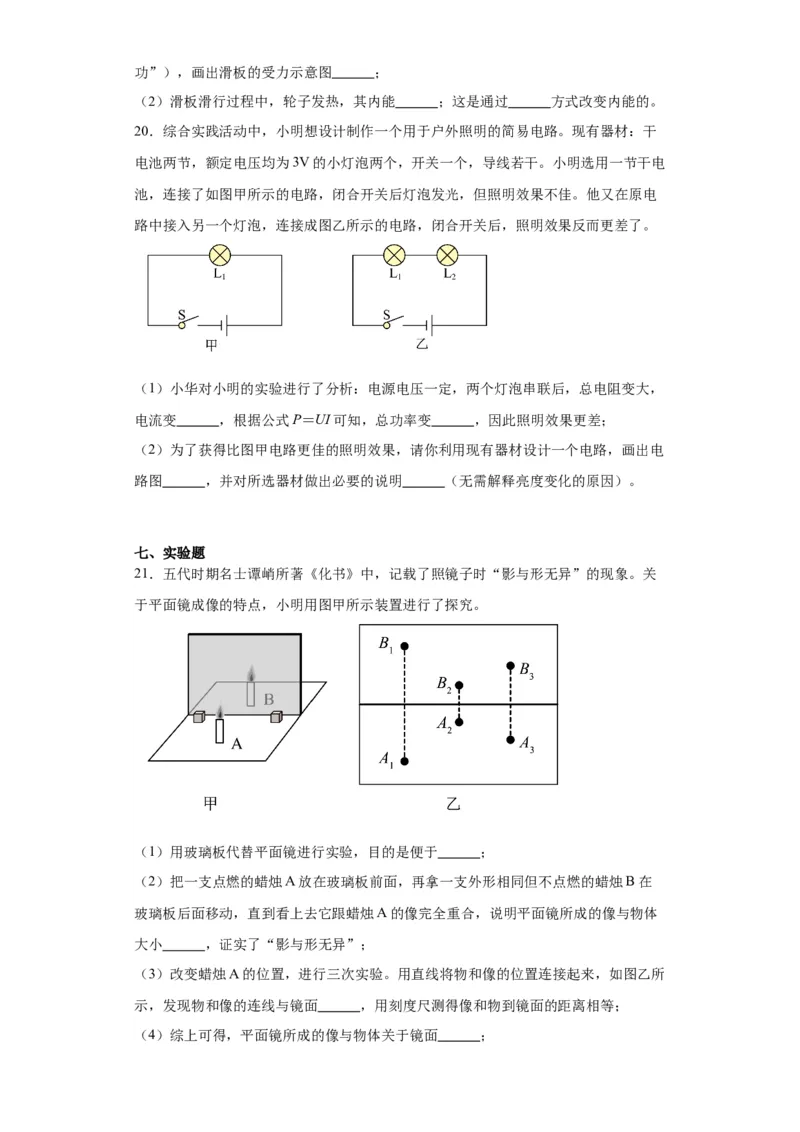

20．综合实践活动中，小明想设计制作一个用于户外照明的简易电路。现有器材：干
电池两节，额定电压均为3V的小灯泡两个，开关一个，导线若干。小明选用一节干电
池，连接了如图甲所示的电路，闭合开关后灯泡发光，但照明效果不佳。他又在原电
路中接入另一个灯泡，连接成图乙所示的电路，闭合开关后，照明效果反而更差了。
（1）小华对小明的实验进行了分析：电源电压一定，两个灯泡串联后，总电阻变大，
电流变 ，根据公式P＝UI可知，总功率变 ，因此照明效果更差；
（2）为了获得比图甲电路更佳的照明效果，请你利用现有器材设计一个电路，画出电
路图 ，并对所选器材做出必要的说明 （无需解释亮度变化的原因）。
七、实验题
21．五代时期名士谭峭所著《化书》中，记载了照镜子时“影与形无异”的现象。关
于平面镜成像的特点，小明用图甲所示装置进行了探究。
（1）用玻璃板代替平面镜进行实验，目的是便于 ；
（2）把一支点燃的蜡烛A放在玻璃板前面，再拿一支外形相同但不点燃的蜡烛B在
玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合，说明平面镜所成的像与物体
大小 ，证实了“影与形无异”；
（3）改变蜡烛A的位置，进行三次实验。用直线将物和像的位置连接起来，如图乙所
示，发现物和像的连线与镜面 ，用刻度尺测得像和物到镜面的距离相等；

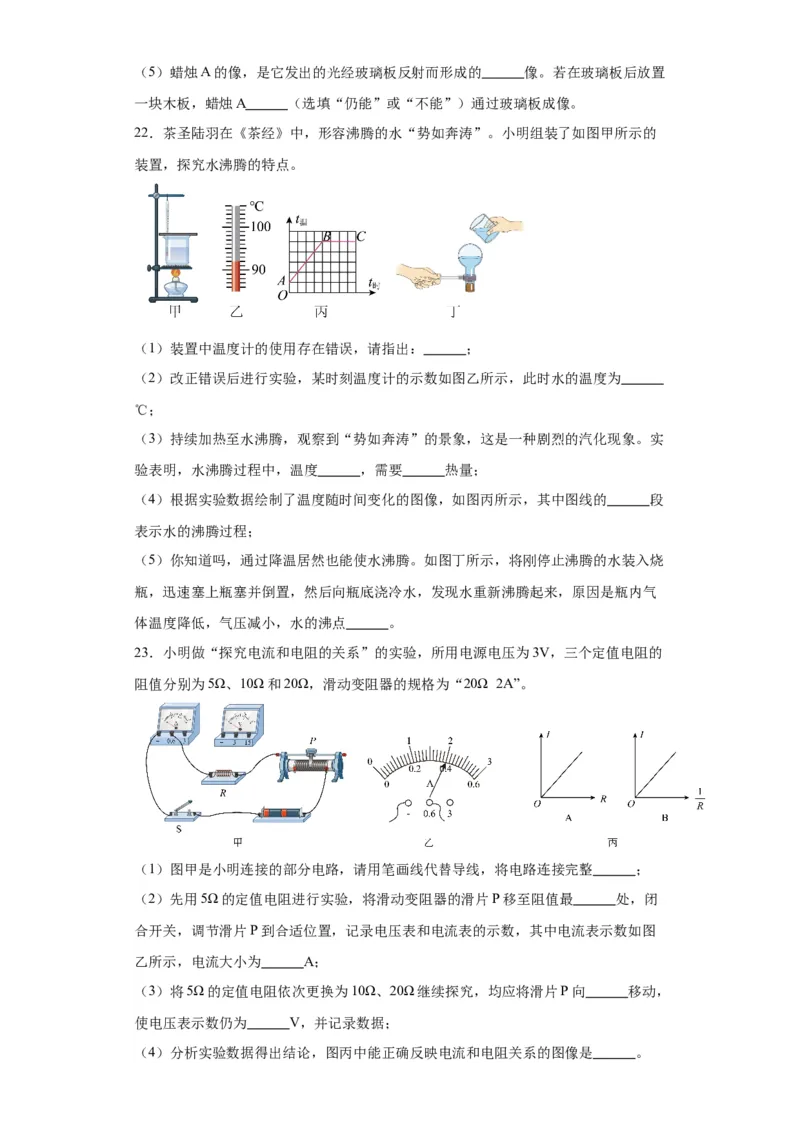

（4）综上可得，平面镜所成的像与物体关于镜面 ；（5）蜡烛A的像，是它发出的光经玻璃板反射而形成的 像。若在玻璃板后放置
一块木板，蜡烛A （选填“仍能”或“不能”）通过玻璃板成像。
22．茶圣陆羽在《茶经》中，形容沸腾的水“势如奔涛”。小明组装了如图甲所示的
装置，探究水沸腾的特点。
（1）装置中温度计的使用存在错误，请指出： ；
（2）改正错误后进行实验，某时刻温度计的示数如图乙所示，此时水的温度为
℃；
（3）持续加热至水沸腾，观察到“势如奔涛”的景象，这是一种剧烈的汽化现象。实
验表明，水沸腾过程中，温度 ，需要 热量；
（4）根据实验数据绘制了温度随时间变化的图像，如图丙所示，其中图线的 段
表示水的沸腾过程；
（5）你知道吗，通过降温居然也能使水沸腾。如图丁所示，将刚停止沸腾的水装入烧
瓶，迅速塞上瓶塞并倒置，然后向瓶底浇冷水，发现水重新沸腾起来，原因是瓶内气
体温度降低，气压减小，水的沸点 。
23．小明做“探究电流和电阻的关系”的实验，所用电源电压为3V，三个定值电阻的
阻值分别为5Ω、10Ω和20Ω，滑动变阻器的规格为“20Ω 2A”。
（1）图甲是小明连接的部分电路，请用笔画线代替导线，将电路连接完整 ；
（2）先用5Ω的定值电阻进行实验，将滑动变阻器的滑片P移至阻值最 处，闭
合开关，调节滑片P到合适位置，记录电压表和电流表的示数，其中电流表示数如图
乙所示，电流大小为 A；
（3）将5Ω的定值电阻依次更换为10Ω、20Ω继续探究，均应将滑片P向 移动，
使电压表示数仍为 V，并记录数据；

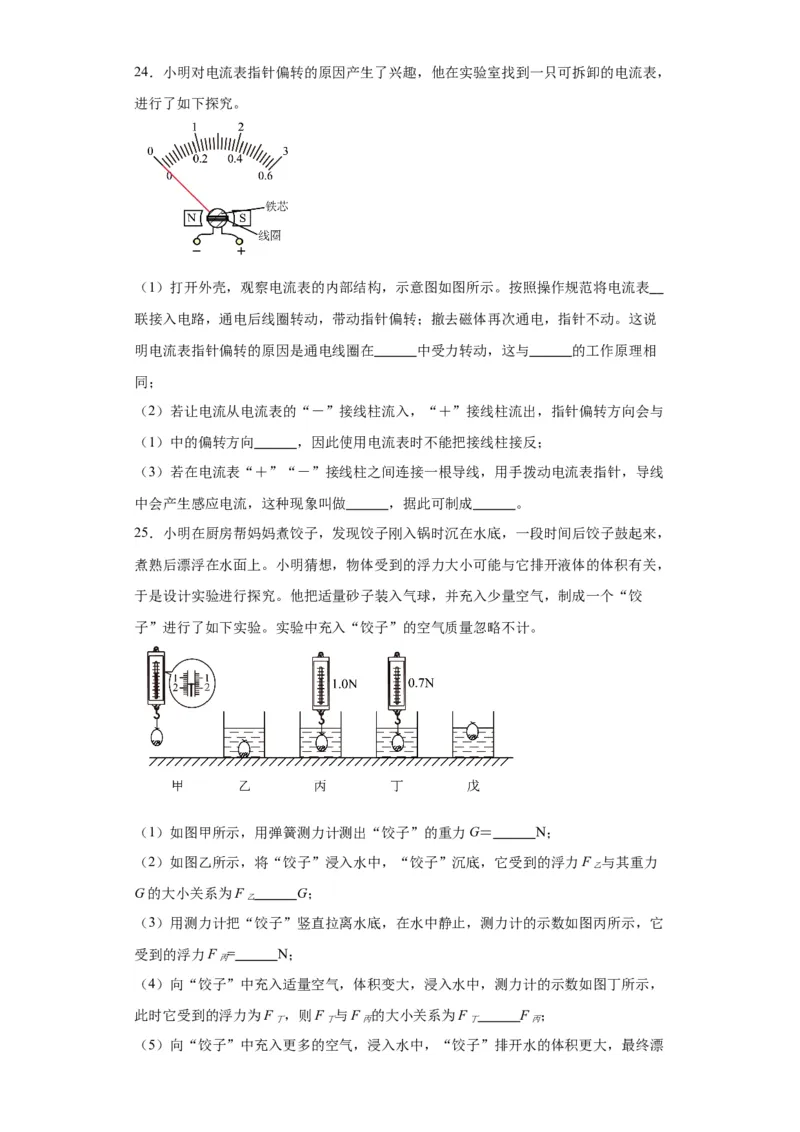

（4）分析实验数据得出结论，图丙中能正确反映电流和电阻关系的图像是 。24．小明对电流表指针偏转的原因产生了兴趣，他在实验室找到一只可拆卸的电流表，
进行了如下探究。
（1）打开外壳，观察电流表的内部结构，示意图如图所示。按照操作规范将电流表
联接入电路，通电后线圈转动，带动指针偏转；撤去磁体再次通电，指针不动。这说
明电流表指针偏转的原因是通电线圈在 中受力转动，这与 的工作原理相
同；
（2）若让电流从电流表的“－”接线柱流入，“＋”接线柱流出，指针偏转方向会与
（1）中的偏转方向 ，因此使用电流表时不能把接线柱接反；
（3）若在电流表“＋”“－”接线柱之间连接一根导线，用手拨动电流表指针，导线
中会产生感应电流，这种现象叫做 ，据此可制成 。
25．小明在厨房帮妈妈煮饺子，发现饺子刚入锅时沉在水底，一段时间后饺子鼓起来，
煮熟后漂浮在水面上。小明猜想，物体受到的浮力大小可能与它排开液体的体积有关，
于是设计实验进行探究。他把适量砂子装入气球，并充入少量空气，制成一个“饺
子”进行了如下实验。实验中充入“饺子”的空气质量忽略不计。
（1）如图甲所示，用弹簧测力计测出“饺子”的重力G＝ N；
（2）如图乙所示，将“饺子”浸入水中，“饺子”沉底，它受到的浮力F 与其重力
乙
G的大小关系为F G；
乙
（3）用测力计把“饺子”竖直拉离水底，在水中静止，测力计的示数如图丙所示，它
受到的浮力F = N；
丙
（4）向“饺子”中充入适量空气，体积变大，浸入水中，测力计的示数如图丁所示，
此时它受到的浮力为F ，则F 与F 的大小关系为F F ；
丁 丁 丙 丁 丙
（5）向“饺子”中充入更多的空气，浸入水中，“饺子”排开水的体积更大，最终漂浮在水面上，如图戊所示。至此，小明验证了自己的猜想，即物体受到的浮力大小与
它排开液体的体积有关，且排开液体的体积越大，浮力越 。
八、计算题

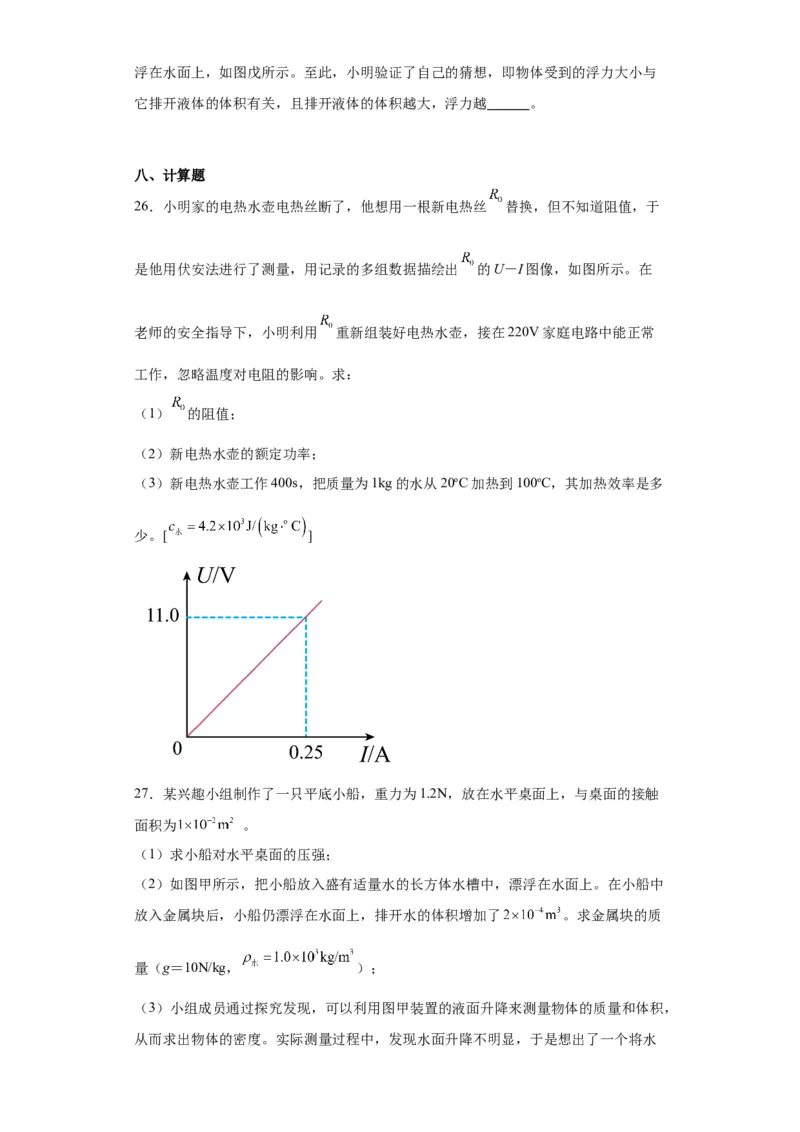

26．小明家的电热水壶电热丝断了，他想用一根新电热丝 替换，但不知道阻值，于
是他用伏安法进行了测量，用记录的多组数据描绘出 的U－I图像，如图所示。在
老师的安全指导下，小明利用 重新组装好电热水壶，接在220V家庭电路中能正常
工作，忽略温度对电阻的影响。求：
（1） 的阻值；
（2）新电热水壶的额定功率；
（3）新电热水壶工作400s，把质量为1kg的水从20oC加热到100oC，其加热效率是多
少。[ ]
27．某兴趣小组制作了一只平底小船，重力为1.2N，放在水平桌面上，与桌面的接触
面积为 。
（1）求小船对水平桌面的压强；
（2）如图甲所示，把小船放入盛有适量水的长方体水槽中，漂浮在水面上。在小船中
放入金属块后，小船仍漂浮在水面上，排开水的体积增加了 。求金属块的质
量（g＝10N/kg， ）；
（3）小组成员通过探究发现，可以利用图甲装置的液面升降来测量物体的质量和体积，

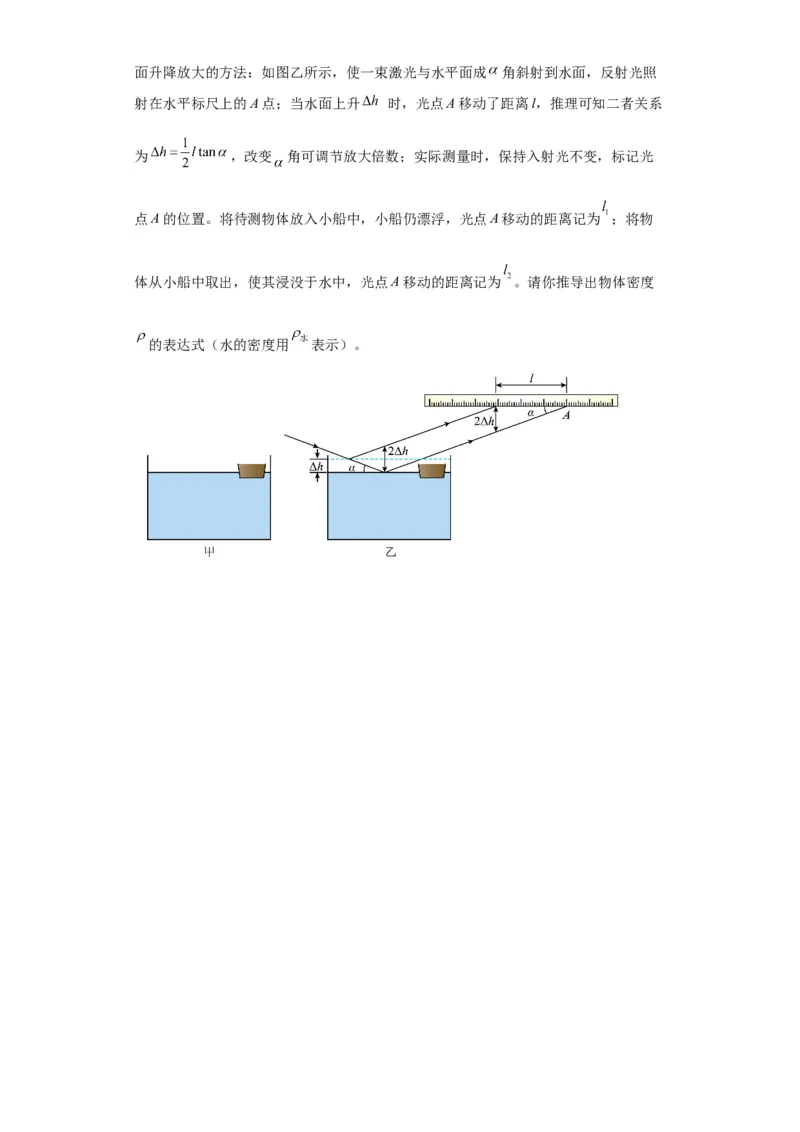

从而求出物体的密度。实际测量过程中，发现水面升降不明显，于是想出了一个将水面升降放大的方法：如图乙所示，使一束激光与水平面成 角斜射到水面，反射光照
射在水平标尺上的A点；当水面上升 时，光点A移动了距离l，推理可知二者关系
为 ，改变 角可调节放大倍数；实际测量时，保持入射光不变，标记光
点A的位置。将待测物体放入小船中，小船仍漂浮，光点A移动的距离记为 ；将物
体从小船中取出，使其浸没于水中，光点A移动的距离记为 。请你推导出物体密度
的表达式（水的密度用 表示）。参考答案：

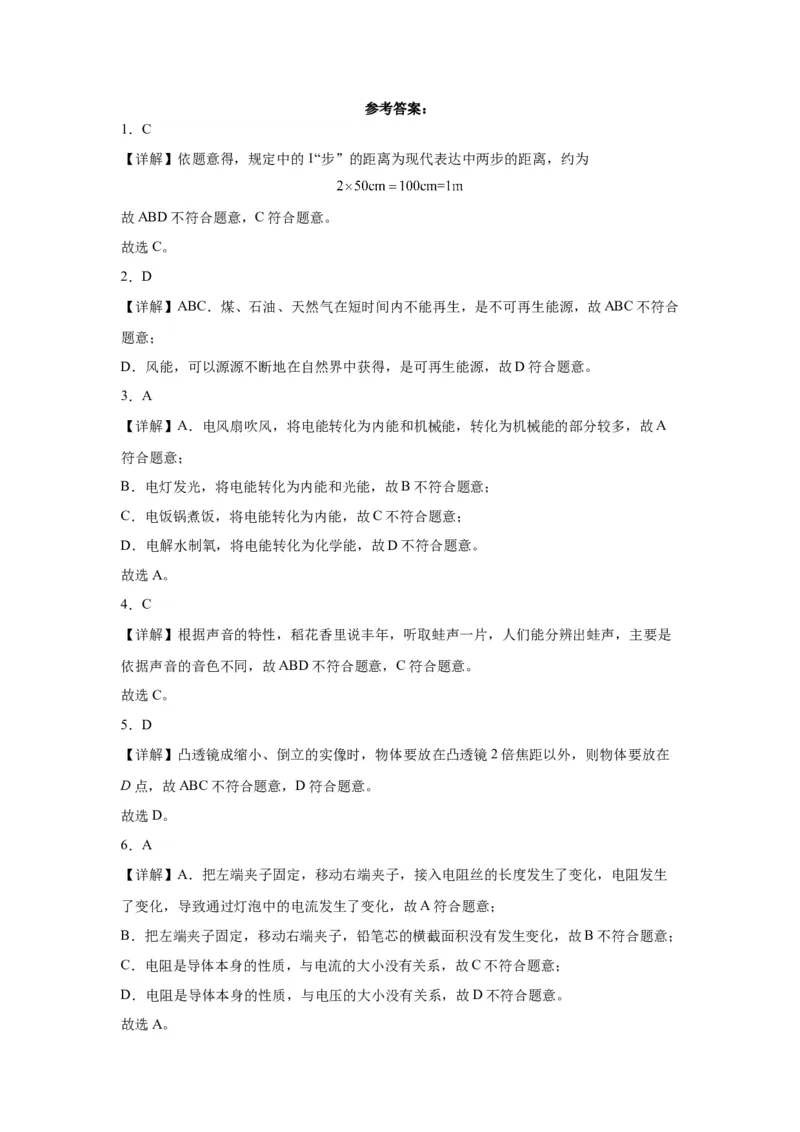

1．C
【详解】依题意得，规定中的1“步”的距离为现代表达中两步的距离，约为
故ABD不符合题意，C符合题意。
故选C。
2．D
【详解】ABC．煤、石油、天然气在短时间内不能再生，是不可再生能源，故ABC不符合
题意；
D．风能，可以源源不断地在自然界中获得，是可再生能源，故D符合题意。
3．A
【详解】A．电风扇吹风，将电能转化为内能和机械能，转化为机械能的部分较多，故A
符合题意；
B．电灯发光，将电能转化为内能和光能，故B不符合题意；
C．电饭锅煮饭，将电能转化为内能，故C不符合题意；
D．电解水制氧，将电能转化为化学能，故D不符合题意。
故选A。
4．C
【详解】根据声音的特性，稻花香里说丰年，听取蛙声一片，人们能分辨出蛙声，主要是
依据声音的音色不同，故ABD不符合题意，C符合题意。
故选C。
5．D
【详解】凸透镜成缩小、倒立的实像时，物体要放在凸透镜2倍焦距以外，则物体要放在
D点，故ABC不符合题意，D符合题意。
故选D。
6．A
【详解】A．把左端夹子固定，移动右端夹子，接入电阻丝的长度发生了变化，电阻发生
了变化，导致通过灯泡中的电流发生了变化，故A符合题意；
B．把左端夹子固定，移动右端夹子，铅笔芯的横截面积没有发生变化，故B不符合题意；
C．电阻是导体本身的性质，与电流的大小没有关系，故C不符合题意；
D．电阻是导体本身的性质，与电压的大小没有关系，故D不符合题意。

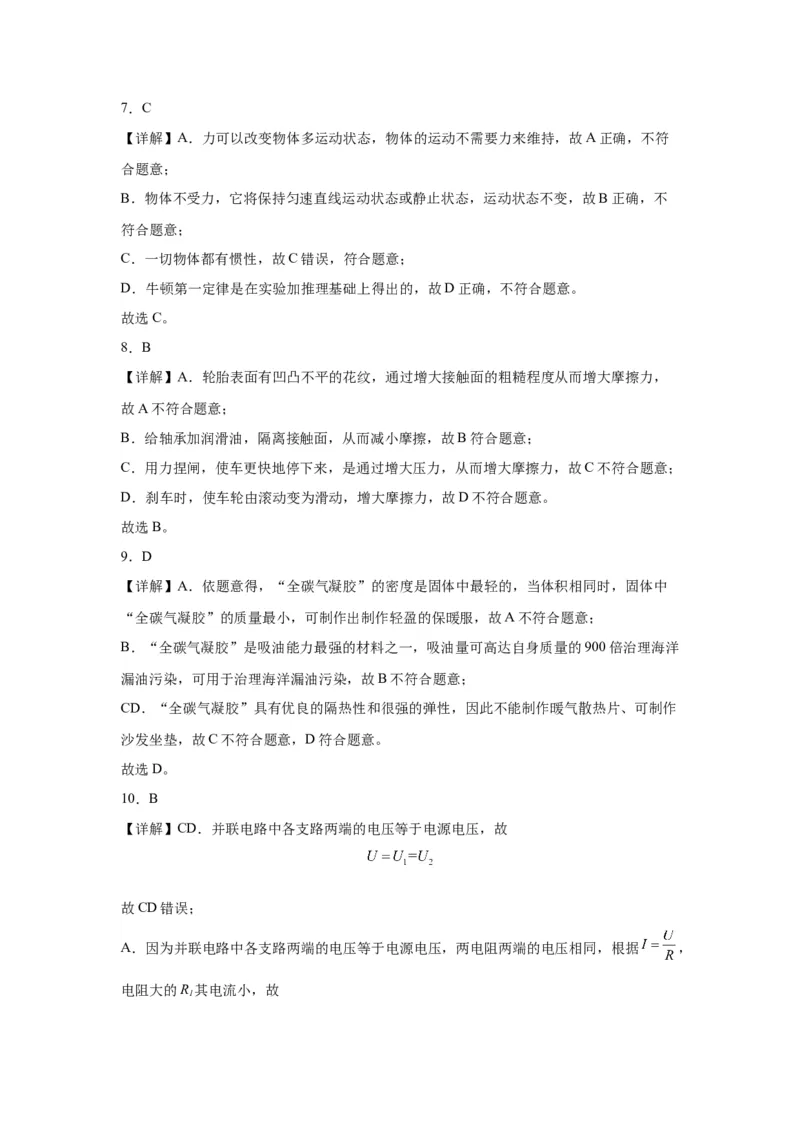

故选A。7．C
【详解】A．力可以改变物体多运动状态，物体的运动不需要力来维持，故A正确，不符
合题意；
B．物体不受力，它将保持匀速直线运动状态或静止状态，运动状态不变，故B正确，不
符合题意；
C．一切物体都有惯性，故C错误，符合题意；
D．牛顿第一定律是在实验加推理基础上得出的，故D正确，不符合题意。
故选C。
8．B
【详解】A．轮胎表面有凹凸不平的花纹，通过增大接触面的粗糙程度从而增大摩擦力，
故A不符合题意；
B．给轴承加润滑油，隔离接触面，从而减小摩擦，故B符合题意；
C．用力捏闸，使车更快地停下来，是通过增大压力，从而增大摩擦力，故C不符合题意；
D．刹车时，使车轮由滚动变为滑动，增大摩擦力，故D不符合题意。
故选B。
9．D
【详解】A．依题意得，“全碳气凝胶”的密度是固体中最轻的，当体积相同时，固体中
“全碳气凝胶”的质量最小，可制作出制作轻盈的保暖服，故A不符合题意；
B．“全碳气凝胶”是吸油能力最强的材料之一，吸油量可高达自身质量的900倍治理海洋
漏油污染，可用于治理海洋漏油污染，故B不符合题意；
CD．“全碳气凝胶”具有优良的隔热性和很强的弹性，因此不能制作暖气散热片、可制作
沙发坐垫，故C不符合题意，D符合题意。
故选D。
10．B
【详解】CD．并联电路中各支路两端的电压等于电源电压，故
故CD错误；
A．因为并联电路中各支路两端的电压等于电源电压，两电阻两端的电压相同，根据 ，
电阻大的R 其电流小，故

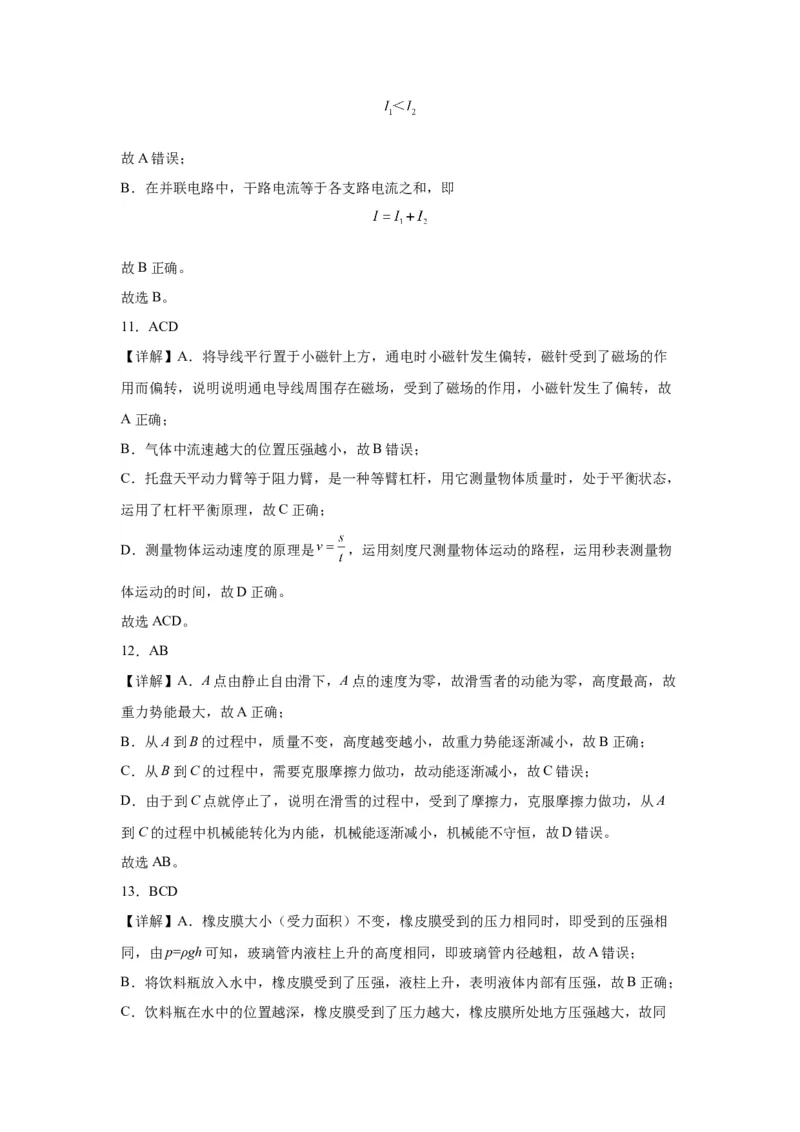

1故A错误；
B．在并联电路中，干路电流等于各支路电流之和，即
故B正确。
故选B。
11．ACD
【详解】A．将导线平行置于小磁针上方，通电时小磁针发生偏转，磁针受到了磁场的作
用而偏转，说明说明通电导线周围存在磁场，受到了磁场的作用，小磁针发生了偏转，故
A正确；
B．气体中流速越大的位置压强越小，故B错误；
C．托盘天平动力臂等于阻力臂，是一种等臂杠杆，用它测量物体质量时，处于平衡状态，
运用了杠杆平衡原理，故C正确；
D．测量物体运动速度的原理是 ，运用刻度尺测量物体运动的路程，运用秒表测量物
体运动的时间，故D正确。
故选ACD。
12．AB
【详解】A．A点由静止自由滑下，A点的速度为零，故滑雪者的动能为零，高度最高，故
重力势能最大，故A正确；
B．从A到B的过程中，质量不变，高度越变越小，故重力势能逐渐减小，故B正确；
C．从B到C的过程中，需要克服摩擦力做功，故动能逐渐减小，故C错误；
D．由于到C点就停止了，说明在滑雪的过程中，受到了摩擦力，克服摩擦力做功，从A
到C的过程中机械能转化为内能，机械能逐渐减小，机械能不守恒，故D错误。
故选AB。
13．BCD
【详解】A．橡皮膜大小（受力面积）不变，橡皮膜受到的压力相同时，即受到的压强相
同，由p=ρgh可知，玻璃管内液柱上升的高度相同，即玻璃管内径越粗，故A错误；
B．将饮料瓶放入水中，橡皮膜受到了压强，液柱上升，表明液体内部有压强，故B正确；

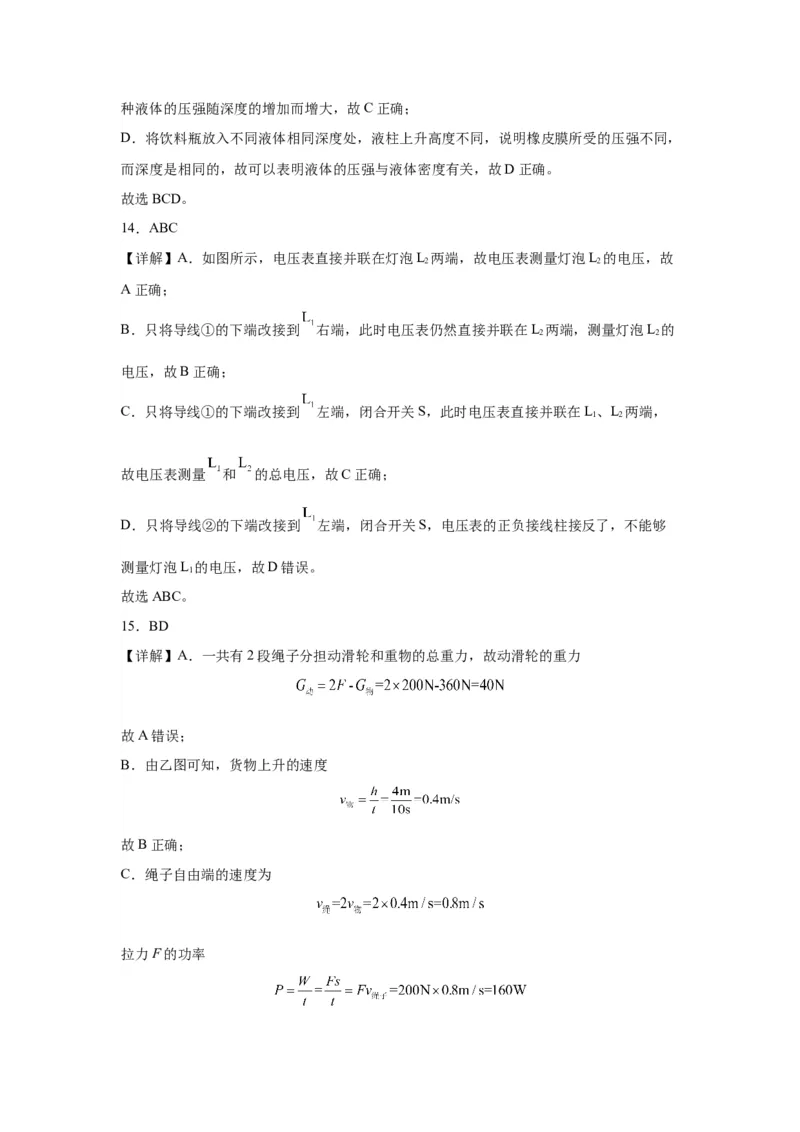

C．饮料瓶在水中的位置越深，橡皮膜受到了压力越大，橡皮膜所处地方压强越大，故同种液体的压强随深度的增加而增大，故C正确；
D．将饮料瓶放入不同液体相同深度处，液柱上升高度不同，说明橡皮膜所受的压强不同，
而深度是相同的，故可以表明液体的压强与液体密度有关，故D正确。
故选BCD。
14．ABC
【详解】A．如图所示，电压表直接并联在灯泡L 两端，故电压表测量灯泡L 的电压，故
2 2
A正确；
B．只将导线①的下端改接到 右端，此时电压表仍然直接并联在L 两端，测量灯泡L 的
2 2
电压，故B正确；
C．只将导线①的下端改接到 左端，闭合开关S，此时电压表直接并联在L、L 两端，
1 2
故电压表测量 和 的总电压，故C正确；
D．只将导线②的下端改接到 左端，闭合开关S，电压表的正负接线柱接反了，不能够
测量灯泡L 的电压，故D错误。
1
故选ABC。
15．BD
【详解】A．一共有2段绳子分担动滑轮和重物的总重力，故动滑轮的重力
故A错误；
B．由乙图可知，货物上升的速度
故B正确；
C．绳子自由端的速度为
拉力F的功率故C错误；

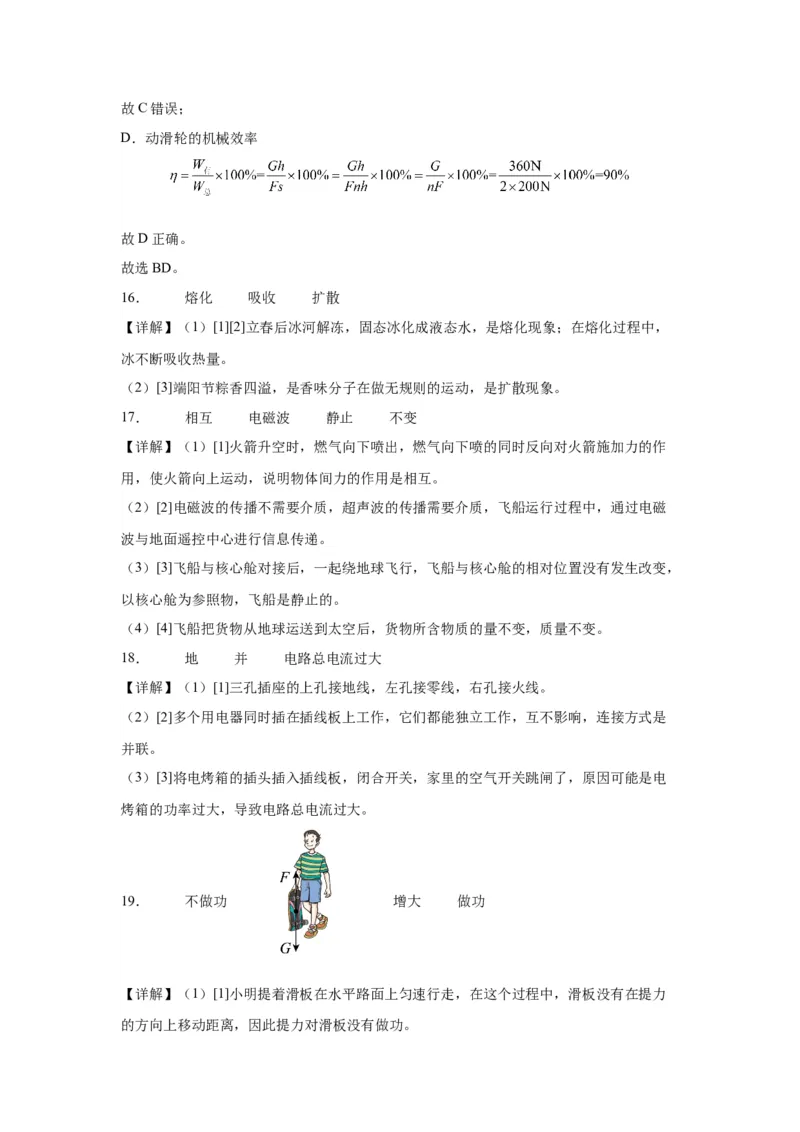

D．动滑轮的机械效率
故D正确。
故选BD。
16． 熔化 吸收 扩散
【详解】（1）[1][2]立春后冰河解冻，固态冰化成液态水，是熔化现象；在熔化过程中，
冰不断吸收热量。
（2）[3]端阳节粽香四溢，是香味分子在做无规则的运动，是扩散现象。
17． 相互 电磁波 静止 不变
【详解】（1）[1]火箭升空时，燃气向下喷出，燃气向下喷的同时反向对火箭施加力的作
用，使火箭向上运动，说明物体间力的作用是相互。
（2）[2]电磁波的传播不需要介质，超声波的传播需要介质，飞船运行过程中，通过电磁
波与地面遥控中心进行信息传递。
（3）[3]飞船与核心舱对接后，一起绕地球飞行，飞船与核心舱的相对位置没有发生改变，
以核心舱为参照物，飞船是静止的。
（4）[4]飞船把货物从地球运送到太空后，货物所含物质的量不变，质量不变。
18． 地 并 电路总电流过大
【详解】（1）[1]三孔插座的上孔接地线，左孔接零线，右孔接火线。
（2）[2]多个用电器同时插在插线板上工作，它们都能独立工作，互不影响，连接方式是
并联。
（3）[3]将电烤箱的插头插入插线板，闭合开关，家里的空气开关跳闸了，原因可能是电
烤箱的功率过大，导致电路总电流过大。

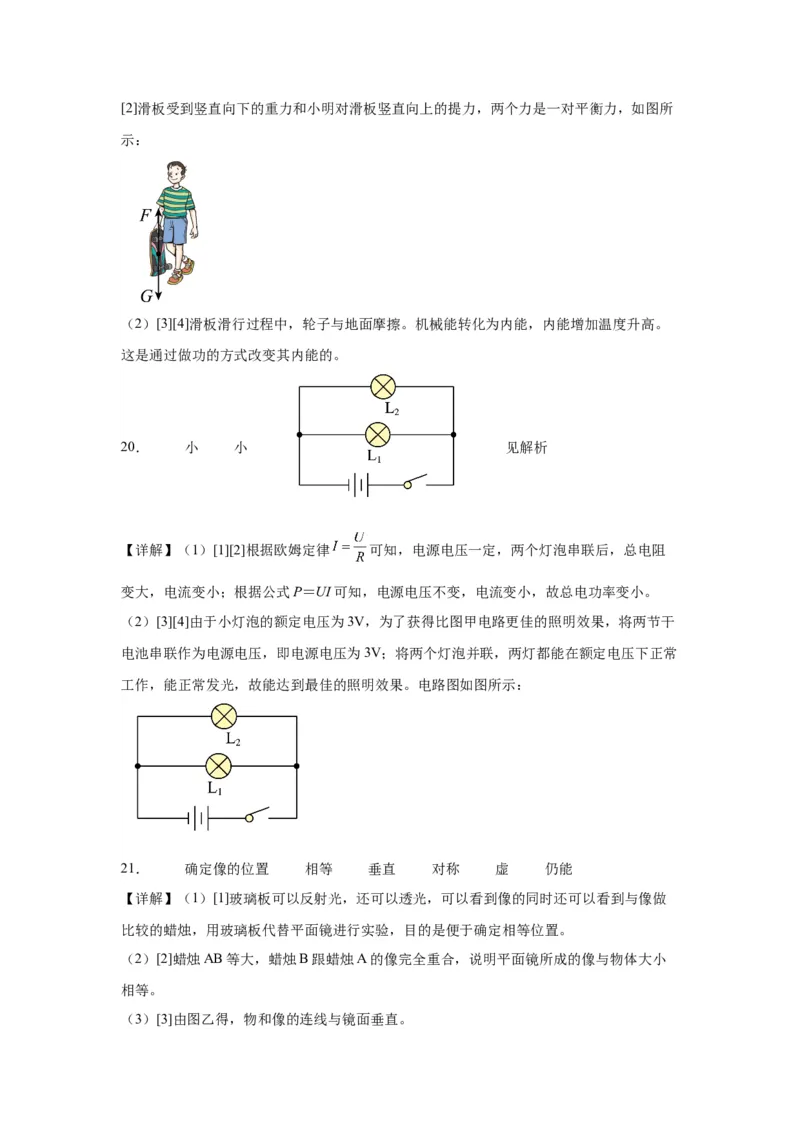

19． 不做功 增大 做功
【详解】（1）[1]小明提着滑板在水平路面上匀速行走，在这个过程中，滑板没有在提力
的方向上移动距离，因此提力对滑板没有做功。[2]滑板受到竖直向下的重力和小明对滑板竖直向上的提力，两个力是一对平衡力，如图所
示：
（2）[3][4]滑板滑行过程中，轮子与地面摩擦。机械能转化为内能，内能增加温度升高。
这是通过做功的方式改变其内能的。
20． 小 小 见解析
【详解】（1）[1][2]根据欧姆定律 可知，电源电压一定，两个灯泡串联后，总电阻
变大，电流变小；根据公式P＝UI可知，电源电压不变，电流变小，故总电功率变小。
（2）[3][4]由于小灯泡的额定电压为3V，为了获得比图甲电路更佳的照明效果，将两节干
电池串联作为电源电压，即电源电压为3V；将两个灯泡并联，两灯都能在额定电压下正常
工作，能正常发光，故能达到最佳的照明效果。电路图如图所示：
21． 确定像的位置 相等 垂直 对称 虚 仍能
【详解】（1）[1]玻璃板可以反射光，还可以透光，可以看到像的同时还可以看到与像做
比较的蜡烛，用玻璃板代替平面镜进行实验，目的是便于确定相等位置。
（2）[2]蜡烛AB等大，蜡烛B跟蜡烛A的像完全重合，说明平面镜所成的像与物体大小
相等。

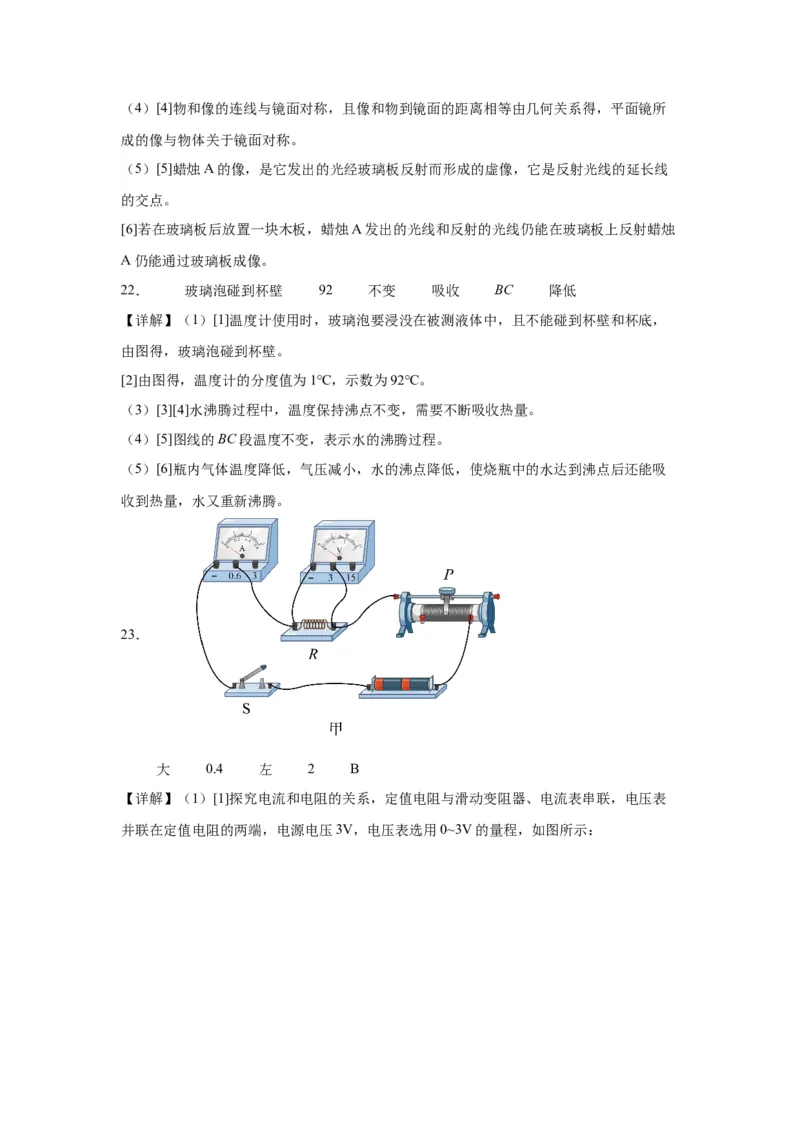

（3）[3]由图乙得，物和像的连线与镜面垂直。（4）[4]物和像的连线与镜面对称，且像和物到镜面的距离相等由几何关系得，平面镜所
成的像与物体关于镜面对称。
（5）[5]蜡烛A的像，是它发出的光经玻璃板反射而形成的虚像，它是反射光线的延长线
的交点。
[6]若在玻璃板后放置一块木板，蜡烛A发出的光线和反射的光线仍能在玻璃板上反射蜡烛
A仍能通过玻璃板成像。
22． 玻璃泡碰到杯壁 92 不变 吸收 BC 降低
【详解】（1）[1]温度计使用时，玻璃泡要浸没在被测液体中，且不能碰到杯壁和杯底，
由图得，玻璃泡碰到杯壁。
[2]由图得，温度计的分度值为1℃，示数为92℃。
（3）[3][4]水沸腾过程中，温度保持沸点不变，需要不断吸收热量。
（4）[5]图线的BC段温度不变，表示水的沸腾过程。
（5）[6]瓶内气体温度降低，气压减小，水的沸点降低，使烧瓶中的水达到沸点后还能吸
收到热量，水又重新沸腾。
23．
大 0.4 左 2 B
【详解】（1）[1]探究电流和电阻的关系，定值电阻与滑动变阻器、电流表串联，电压表

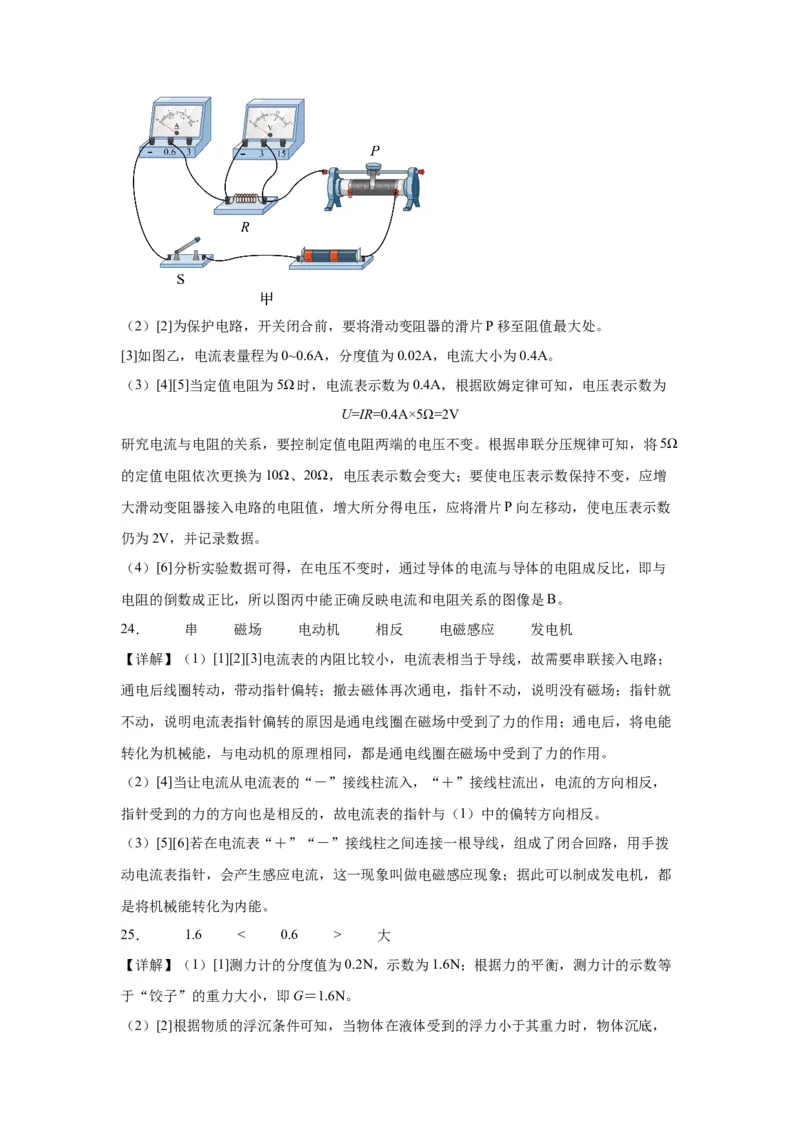

并联在定值电阻的两端，电源电压3V，电压表选用0~3V的量程，如图所示：（2）[2]为保护电路，开关闭合前，要将滑动变阻器的滑片P移至阻值最大处。
[3]如图乙，电流表量程为0~0.6A，分度值为0.02A，电流大小为0.4A。
（3）[4][5]当定值电阻为5Ω时，电流表示数为0.4A，根据欧姆定律可知，电压表示数为
U=IR=0.4A×5Ω=2V
研究电流与电阻的关系，要控制定值电阻两端的电压不变。根据串联分压规律可知，将5Ω
的定值电阻依次更换为10Ω、20Ω，电压表示数会变大；要使电压表示数保持不变，应增
大滑动变阻器接入电路的电阻值，增大所分得电压，应将滑片P向左移动，使电压表示数
仍为2V，并记录数据。
（4）[6]分析实验数据可得，在电压不变时，通过导体的电流与导体的电阻成反比，即与
电阻的倒数成正比，所以图丙中能正确反映电流和电阻关系的图像是B。
24． 串 磁场 电动机 相反 电磁感应 发电机
【详解】（1）[1][2][3]电流表的内阻比较小，电流表相当于导线，故需要串联接入电路；
通电后线圈转动，带动指针偏转；撤去磁体再次通电，指针不动，说明没有磁场；指针就
不动，说明电流表指针偏转的原因是通电线圈在磁场中受到了力的作用；通电后，将电能
转化为机械能，与电动机的原理相同，都是通电线圈在磁场中受到了力的作用。
（2）[4]当让电流从电流表的“－”接线柱流入，“＋”接线柱流出，电流的方向相反，
指针受到的力的方向也是相反的，故电流表的指针与（1）中的偏转方向相反。
（3）[5][6]若在电流表“＋”“－”接线柱之间连接一根导线，组成了闭合回路，用手拨
动电流表指针，会产生感应电流，这一现象叫做电磁感应现象；据此可以制成发电机，都
是将机械能转化为内能。

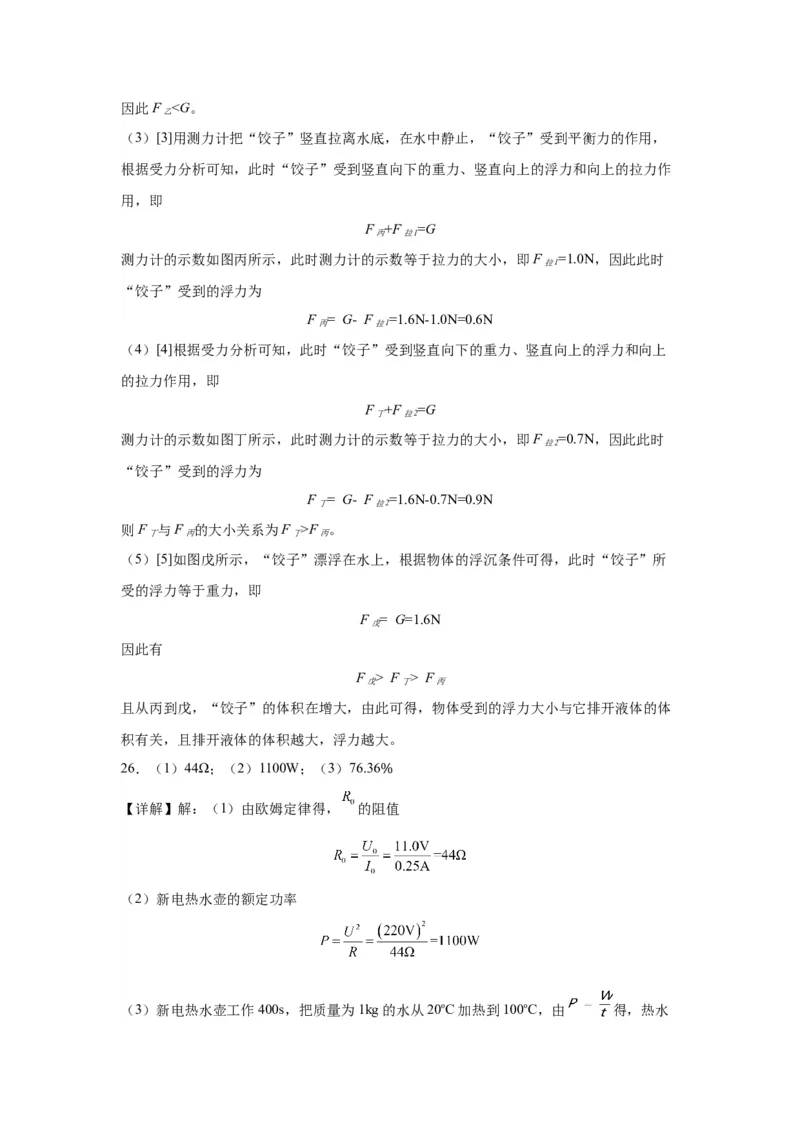

25． 1.6 < 0.6 > 大
【详解】（1）[1]测力计的分度值为0.2N，示数为1.6N；根据力的平衡，测力计的示数等
于“饺子”的重力大小，即G＝1.6N。
（2）[2]根据物质的浮沉条件可知，当物体在液体受到的浮力小于其重力时，物体沉底，因此F F 。
丁 丙 丁 丙
（5）[5]如图戊所示，“饺子”漂浮在水上，根据物体的浮沉条件可得，此时“饺子”所
受的浮力等于重力，即
F = G=1.6N
戊
因此有
F > F > F
戊 丁 丙
且从丙到戊，“饺子”的体积在增大，由此可得，物体受到的浮力大小与它排开液体的体
积有关，且排开液体的体积越大，浮力越大。
26．（1）44Ω；（2）1100W；（3）76.36
%
【详解】解：（1）由欧姆定律得， 的阻值
（2）新电热水壶的额定功率

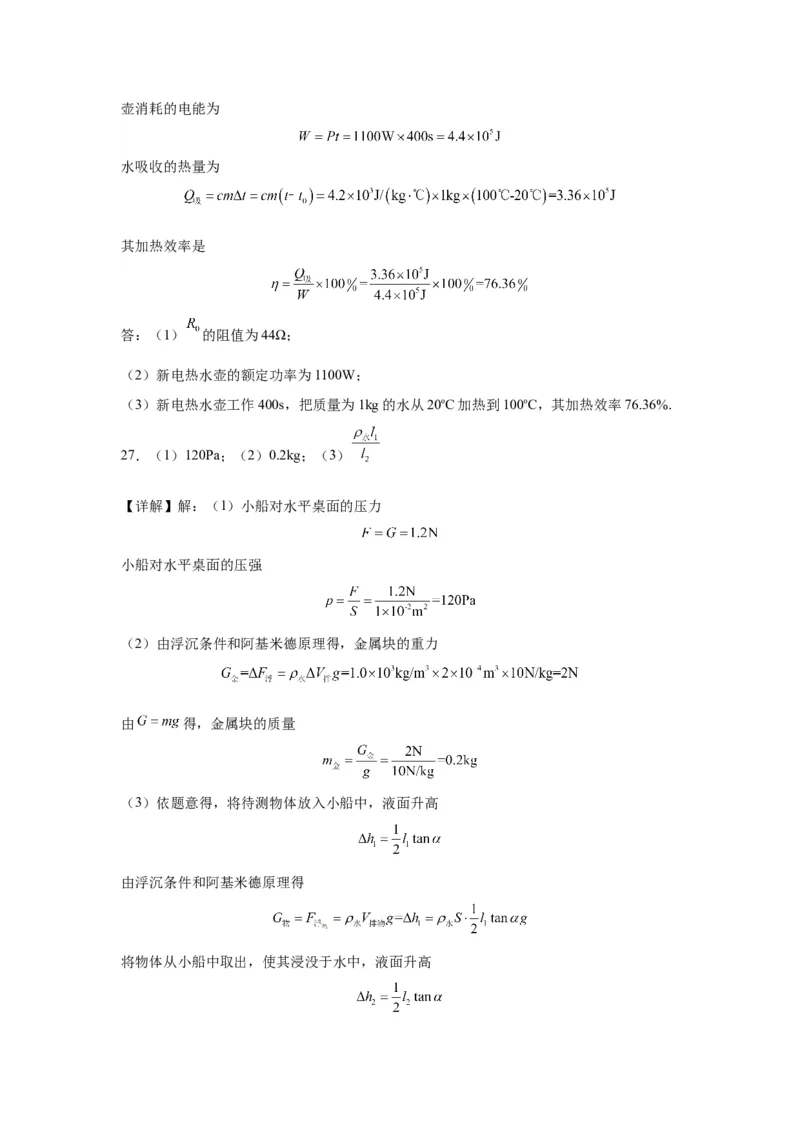

（3）新电热水壶工作400s，把质量为1kg的水从20oC加热到100oC，由 得，热水壶消耗的电能为
水吸收的热量为
其加热效率是
答：（1） 的阻值为44Ω；
（2）新电热水壶的额定功率为1100W；
（3）新电热水壶工作400s，把质量为1kg的水从20oC加热到100oC，其加热效率76.36%.
27．（1）120Pa；（2）0.2kg；（3）
【详解】解：（1）小船对水平桌面的压力
小船对水平桌面的压强
（2）由浮沉条件和阿基米德原理得，金属块的重力
由 得，金属块的质量
（3）依题意得，将待测物体放入小船中，液面升高
由浮沉条件和阿基米德原理得
将物体从小船中取出，使其浸没于水中，液面升高物体的体积为
物体密度为
答：（1）小船对水平桌面的压强120Pa；
（2）金属块的质量0.2kg；
（3）物体密度 为 。
