2023年甘肃省武威市中考物理试卷
一、选择题（本题共6小题，每小题3分，共18分，每小题给出的四个选项中只有一个正
确）
1．（3分）（2023•武威）公共场所标示的“请勿大声喧哗”的温馨提示，是指控制声音
的（ ）
A．音调 B．响度 C．音色 D．频率
2．（3分）（2023•武威）小林到兰州游玩，下列他看到的光现象描述及分析正确的是（
）
A．高大挺拔的黄河楼与水中倒影交相呼应，倒影的形成是光的折射现象
B．晚上的奥体中心玫瑰体育场变幻出不同颜色，是光的色散现象
C．白天看到白塔山标志性建筑——白塔，是光的反射现象
D．看到倒垂在清澈黄河水中柳树树枝被“折断”，是光的反射现象
3．（3分）（2023•武威）诗词是我国优秀的文化遗产，下列诗句中所指的物态变化现象
分析正确的是（ ）
A．月落乌啼霜满天，江枫渔火对愁眠——“霜”的形成是凝华现象
B．柴门闻犬吠，风雪夜归人——“雪”的形成是液化现象
C．天接云涛连晓雾，星河欲转千帆舞——“雾”的形成是蒸发现象
D．可怜九月初三夜，露似真珠月似弓——“露”的形成是熔化现象
4．（3分）（2023•武威）2023年4月，我国东部战区组织了环台岛军事演习，这是对
“台独”分裂势力与外部反华势力勾连挑衅的严重警告，是捍卫国家主权和领土完整的
必要行动。如图所示为参加演习的我国辽宁号航空母舰，当战斗机从军舰上起飞后（
）
A．舰体略上浮，受到浮力不变
B．舰体略上浮，受到浮力变小
C．舰体略下沉，受到浮力不变D．舰体略下沉，受到浮力变大
5．（3分）（2023•武威）如图所示，在一个配有活塞的厚玻璃筒里放一小团硝化棉，迅
速压下活塞，观察到硝化棉燃烧起来。在下压活塞的过程中，下列说法正确的是
（ ）
A．气体的内能转化为活塞的机械能
B．筒内气体温度降低
C．筒内气体的内能不变
D．活塞对筒内气体做了功

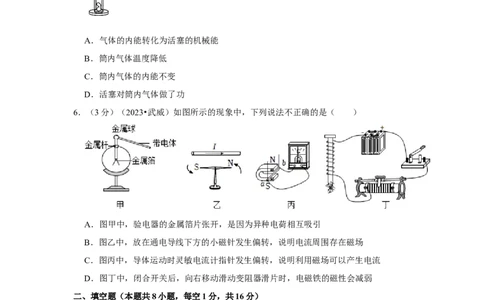

6．（3分）（2023•武威）如图所示的现象中，下列说法不正确的是（ ）
A．图甲中，验电器的金属箔片张开，是因为异种电荷相互吸引
B．图乙中，放在通电导线下方的小磁针发生偏转，说明电流周围存在磁场
C．图丙中，导体运动时灵敏电流计指针发生偏转，说明利用磁场可以产生电流
D．图丁中，闭合开关后，向右移动滑动变阻器滑片时，电磁铁的磁性会减弱
二、填空题（本题共8小题，每空1分，共16分）
7．（2 分）（2023•武威）发声的音叉放入水中溅出水花，说明声音是由于物体
产生的，物理学中把这种研究方法叫做 （选填“等效替代法”“转换法”
或“控制变量法”）。
8．（2分）（2023•武威）智能家居已广泛应用于生活中，手机通过 （选填
“电磁波”或“超声波”）远程控制扫地机器人，充电时机器人内置的电池属于
（选填“用电器”或“电源”）。
9．（2分）（2023•武威）学校给同学们布置了做“拿手家常菜”的家庭劳动作业，李明同学用手机录制了鱼丸的制作过程，手机镜头对光起到 作用（选填“会聚”
或“发散”）；他用夸张的表情介绍了闻到的鱼丸香味，能闻到香味是因为分子在不停
息地 。
10．（2分）（2023•武威）2022年12月4日，神舟十四号载人飞船返回舱成功着陆，返
回舱着陆的最后1米，反推发动机向下喷出高速气流，以达到减小返回舱下降速度的目
的。减速下降过程中说明力可以改变物体的 ，宇航员受到的重力
（选填“变大”“不变”或“变小”）。

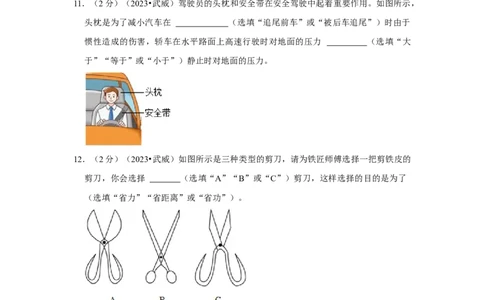

11．（2分）（2023•武威）驾驶员的头枕和安全带在安全驾驶中起着重要作用。如图所示，
头枕是为了减小汽车在 （选填“追尾前车”或“被后车追尾”）时由于
惯性造成的伤害，轿车在水平路面上高速行驶时对地面的压力 （选填“大
于”“等于”或“小于”）静止时对地面的压力。
12．（2分）（2023•武威）如图所示是三种类型的剪刀，请为铁匠师傅选择一把剪铁皮的
剪刀，你会选择 （选填“A”“B”或“C”）剪刀，这样选择的目的是为了
（选填“省力”“省距离”或“省功”）。
13．（2分）（2023•武威）如图所示为发光二极管（简称LED），当电流从较长的引脚流
入时，发光二极管和小灯泡都发光；当电流从较短的引脚流入时，发光二极管和小灯泡
都不发光，根据上述实验现象判断，两种情况下 LED的电阻 （选填“相
同”或“不相同”）。其额定电压通常都比较小，在家庭电路中需要与其它用电器
（选填“串联”或“并联”）才能正常工作。14．（2分）（2023•武威）汽车在刹车过程中，机械能转化为地面和轮胎的内能，这些内
能将无法自动地转化为汽车的机械能，这种现象说明自发的能量转化过程是有一定
性的，但在能量的转化和转移过程中，能的总量 （选填“不断减少”“保
持不变”或“不断增加”）。
三、识图、作图题（本题共4小题，共8分）

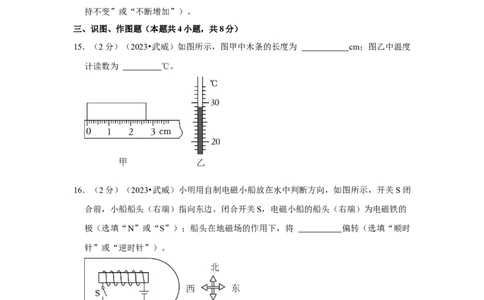

15．（2分）（2023•武威）如图所示，图甲中木条的长度为 cm；图乙中温度
计读数为 ℃。
16．（2分）（2023•武威）小明用自制电磁小船放在水中判断方向，如图所示，开关S闭
合前，小船船头（右端）指向东边。闭合开关S，电磁小船的船头（右端）为电磁铁的
极（选填“N”或“S”）；船头在地磁场的作用下，将 偏转（选填“顺时
针”或“逆时针”）。
17．（2分）（2023•武威）如图甲所示，小阳乘坐机场水平电梯时，放在电梯上的手提箱
与水平电梯以相同速度匀速直线前进，乙图是手提箱在水平电梯上的简化图，请在乙图
中 画 出 手 提 箱 此 时 受 力 的 示 意 图 。18．（2分）（2023•武威）如图所示，小亮用滑轮组将装修材料运到楼上，请用笔画线帮
他组装最省力的滑轮组。
四、实验探究题（本题共2小题，共20分）
19．（10分）（2023•武威）小王买了一种果汁，他想在实验室中测量出这种果汁的密度，
主要实验步骤如下：
（1）把天平放在水平台上，将游码移到零刻度线处，指针位置如图甲所示，此时应向
（选填“左”或“右”）调节平衡螺母，直至横梁平衡；
（2）用调节好的天平测量烧杯和果汁的总质量为106g；
（3）将烧杯中的部分果汁倒入量筒中，如图乙所示，量筒中果汁的体积为
cm3；
（4）用天平测烧杯和杯内剩余果汁的总质量，如图丙所示，测得烧杯和剩余果汁的总
质量为 g；
（5）计算出果汁的密度为 g/cm3；（6）小王发现上述第（3）步操作时，有少量果汁附着在量筒内壁上，你觉得测得的果
汁密度将会 （选填“偏小”“不变”或“偏大”）。
20．（10分）（2023•武威）小丽在“测量小灯泡的电功率”实验中，实验器材有：电压
恒为3V的电源一个、小灯泡（额定电压为2.5V）、电压表、电流表、滑动变阻器、开
关各一个，导线若干。
（1）如图甲所示是小丽连接的实物电路，图中有一根导线连接错误，请你在连接错误
的导线上打“×”并补画出正确的连线；
（2）连接电路过程中，开关应该 （选填“断开”或“闭合”），滑动变阻
器的滑片应该移动到 （选填“最左”或“最右”）端；
（3）正确连接电路后闭合开关，发现灯泡不亮，电流表无示数，电压表有示数，则电
路的故障可能是 ；（填选项符号）
A.灯泡短路
B.灯泡断路
C.滑动变阻器短路
D.滑动变阻器断路
（4）电路故障排除后，闭合开关，移动滑动变阻器的滑片，电流表指针如图乙所示，
则此时通过小灯泡的电流是 A；
（5）电路连接正确操作后，小灯泡发光，此时电压表的示数为2.0V，为了测量小灯泡
的额定电功率，这时应该向 （选填“左”或“右”）端移动滑动变阻器的滑片；
（6）小丽根据记录的多组I﹣U数据，画出了小灯泡中电流随其两端电压变化的关系图
象（如图丙所示），则小灯泡的额定功率为 W；
（7）小丽根据小灯泡的I﹣U图象（如图丙所示），分析出小灯泡的电阻随两端电压的
增大而 （选填“增大”“不变”或“减小”），你认为原因是
。五、计算与简答题（本题共3小题，共18分。简答部分要有必要的分析和说明，计算部分
要有主要公式及数值代入过程，计算结果要有数值和单位。）
21．（4分）（2023•武威）炎炎夏日，小明从冰箱里拿出一杯酸奶。请从物理学角度解释：
（1）使用吸管尖端容易插入酸奶杯上方塑封膜，原因是什么？
（2）过了一会儿，小明发现酸奶杯的外表面有很多小水珠，这些小水珠是怎么形成的？
22．（6分）（2023•武威）随着人们生活水平的提高，房车旅游受到了大众的青睐，某公
司推出了如图所示的小型房车，小林和父母参观车展时试驾了该车，该车在平直公路上
以54km/h的速度匀速行驶了3600m。已知车轮与水平地面总接触面积为0.4m2，试驾时
车和人总质量为4×103kg，阻力是车重的0.1倍。（假定汽车静止时对地面的压力大小等
于汽车总重力，汽车匀速行驶时牵引力等于阻力，g取10N/kg。）求：
（1）该房车匀速行驶了多长时间？
（2）该房车静止在水平地面上时，对地面的压强是多少？
（3）该房车匀速行驶时牵引力做功的功率是多大？
23．（8分）（2023•武威）如图甲所示为小艺同学家的电中药壶，有“猛火”和“文火”
两个挡位，工作电路简化为图乙所示，其中S'为挡位开关，R 、R 为发热电阻（假定工
1 2
作时电阻不变），A、B为阻值可忽略不计的指示灯。当电中药壶处于猛火挡时，红灯
亮；处于文火挡时，绿灯亮。已知电中药壶额定电压为 220V，猛火挡的额定功率为
2420W，R 的阻值为180 。
2
Ω
（1）判断A灯是 （选填“红灯”或“绿灯”），你的判断依据是什么？（2）求电中药壶“文火”挡的额定功率？
（3）某天用电高峰时，小艺用电中药壶帮奶奶熬药，为了计算家里电路的实际电压，
她关了家里其它用电器，只将电中药壶调到猛火挡上，电中药壶工作1min，电能表（如
图丙所示）的电能表表盘转了100转，由此她计算出家庭电路的实际电压是多少？2023年甘肃省武威市中考物理试卷
参考答案与试题解析
一、选择题（本题共6小题，每小题3分，共18分，每小题给出的四个选项中只有一个正
确）
1．（3分）（2023•武威）公共场所标示的“请勿大声喧哗”的温馨提示，是指控制声音
的（ ）
A．音调 B．响度 C．音色 D．频率
【分析】声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调
指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色
是由发声体本身决定的一个特性。
【解答】解：在公共场所“不大声喧哗”是提醒大家要控制声音的响度。
故选：B。
【点评】声音的特征有音调、响度、音色；三个特征是从三个不同角度描述声音的，且
影响三个特征的因素各不相同。
2．（3分）（2023•武威）小林到兰州游玩，下列他看到的光现象描述及分析正确的是（
）
A．高大挺拔的黄河楼与水中倒影交相呼应，倒影的形成是光的折射现象
B．晚上的奥体中心玫瑰体育场变幻出不同颜色，是光的色散现象
C．白天看到白塔山标志性建筑——白塔，是光的反射现象
D．看到倒垂在清澈黄河水中柳树树枝被“折断”，是光的反射现象
【分析】（1）平面镜成像的原理是光的反射；
（2）太阳光经过三棱镜分解为七色光的过程是光的色散；
（3）能看见不发光物体是光的反射；
（4）光从一种介质斜射入另一种介质时，传播方向会发生偏折，这种现象叫做光的折
射。
【解答】解：A．高大挺拔的黄河楼与水中倒影交相呼应，倒影相当于平面镜成像，倒
影的形成是光的反射现象，故A错误；
B．晚上的奥体中心玫瑰体育场变幻出不同颜色，是光源发出的不同颜色光，不是光的
色散现象，故B错误；
C．白天看到白塔山标志性建筑——白塔，是因为白塔反射了太阳的光，属于光的反射现象，故C正确；
D．看到倒垂在清澈黄河水中柳树树枝被“折断”，是光从水中斜射入空气时，偏离法
线，看上去变浅而弯折一样，是光的折射现象，故D错误。
故选：C。
【点评】本题考查光的反射、折射、光源等，属于基础题。
3．（3分）（2023•武威）诗词是我国优秀的文化遗产，下列诗句中所指的物态变化现象
分析正确的是（ ）
A．月落乌啼霜满天，江枫渔火对愁眠——“霜”的形成是凝华现象
B．柴门闻犬吠，风雪夜归人——“雪”的形成是液化现象
C．天接云涛连晓雾，星河欲转千帆舞——“雾”的形成是蒸发现象
D．可怜九月初三夜，露似真珠月似弓——“露”的形成是熔化现象
【分析】物质由固态变为液态的过程叫熔化，由液态变为固态的过程叫凝固；由液态变
为气态的过程叫汽化，由气态变为液态的过程叫液化；物质由固态直接变为气态的过程
叫升华，由气态直接变为固态的过程叫凝华。
【解答】解：A、霜是空气中的水蒸气遇冷凝华形成的冰晶，故A正确；
B、雪是云层中的水蒸气遇冷凝华形成的冰晶，故B不正确；
C、雾是空气中的水蒸气遇冷液化形成的小水滴，故C不正确；
D、露是空气中的水蒸气遇冷液化形成的小水滴，故D不正确。
故选：A。
【点评】分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处
于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。
4．（3分）（2023•武威）2023年4月，我国东部战区组织了环台岛军事演习，这是对
“台独”分裂势力与外部反华势力勾连挑衅的严重警告，是捍卫国家主权和领土完整的
必要行动。如图所示为参加演习的我国辽宁号航空母舰，当战斗机从军舰上起飞后（
）
A．舰体略上浮，受到浮力不变B．舰体略上浮，受到浮力变小
C．舰体略下沉，受到浮力不变
D．舰体略下沉，受到浮力变大
【分析】物体漂浮时受到的浮力等于重力，当战斗机从军舰上起飞后，重力变小，据此
判断军舰受到的浮力变化，根据F浮 ＝ 液gV排 分析当战斗机从军舰上起飞后排水体积的
变化即可。 ρ
【解答】解：军舰始终处于漂浮状态，受到的浮力等于重力，当战斗机从军舰上起飞后，
重力变小，所以军舰受到的浮力变小，根据F浮 ＝ 液gV排 可知舰体略上浮。
故选：B。 ρ
【点评】本题考查物体的浮沉条件和阿基米德原理的灵活运用，属于基础题。
5．（3分）（2023•武威）如图所示，在一个配有活塞的厚玻璃筒里放一小团硝化棉，迅
速压下活塞，观察到硝化棉燃烧起来。在下压活塞的过程中，下列说法正确的是
（ ）
A．气体的内能转化为活塞的机械能
B．筒内气体温度降低
C．筒内气体的内能不变
D．活塞对筒内气体做了功
【分析】做功可以使内能与机械能之间进行转化：对物体做功，物体内能会增加；物体
对外做功，物体内能会减少。
【解答】解：ABC、下压活塞时，活塞对筒内的空气做功，机械能转化为空气的内能，
使气体的内能增加、温度升高，当温度升高达到棉花的着火点时，筒内棉花燃烧起来，
故ABC错误；
D、活塞下压挤压空气，压缩空气体积，对空气做了功，故D正确。
故选：D。
【点评】知道做功可以改变物体的内能，并能准确判断其能量的转化过程是解决该题的
关键。6．（3分）（2023•武威）如图所示的现象中，下列说法不正确的是（ ）
A．图甲中，验电器的金属箔片张开，是因为异种电荷相互吸引
B．图乙中，放在通电导线下方的小磁针发生偏转，说明电流周围存在磁场
C．图丙中，导体运动时灵敏电流计指针发生偏转，说明利用磁场可以产生电流
D．图丁中，闭合开关后，向右移动滑动变阻器滑片时，电磁铁的磁性会减弱
【分析】（1）同种电荷相互排斥，异种电荷相互吸引；
（2）奥斯特实验说明通电导体周围存在着磁场；
（3）闭合电路中的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流的
现象叫做电磁感应现象；
（4）影响通电螺线管磁性强弱的因素有：电流的大小、线圈的匝数，线圈的匝数一定，
电流越大，磁性越强。
【解答】解：A．验电器的金属箔片张开，是因为同种电荷相互排斥，故A错误；
B．图乙中是奥斯特实验，说明通电导体周围存在着磁场，故B正确；
C．图丙中，导体ab做切割磁感线运动，能够产生感应电流，说明利用磁场可以产生电
流，故C正确；
D．图丁中，闭合开关后，向右移动滑动变阻器滑片时，滑动变阻器接入电路中的电阻
变大，电路中电流变小，电磁铁的磁性会减弱，故D正确。
故选：A。
【点评】本题考查了电和磁中的各种现象，在学习过程中，一定要掌握各实验的现象及
结论，并且要找出其不同进行区分，考试时这几幅图经常放在一起进行辨析。
二、填空题（本题共8小题，每空1分，共16分）
7．（2分）（2023•武威）发声的音叉放入水中溅出水花，说明声音是由于物体 振动
产生的，物理学中把这种研究方法叫做 转换法 （选填“等效替代法”“转换法”
或“控制变量法”）。
【分析】声音是物体振动产生的；
物理实验中常遇到一些微小物理量的测量。为提高测量精度，常需要采用合适的转换方法，将不易观察到的现象转化为容易观察到的现象，这种方法叫转换法。
【解答】解：发声的音叉放入水中溅出水花，说明发声体在振动，声音是由物体振动产
生的，音叉的振动不能直接观察，水花起的作用是将音叉的振动放大，更容易直观观察；
这种实验方法为转换法。
故答案为：振动；转换法。
【点评】本题考查了声音产生的原因和转换法的应用，属于基础题。
8．（2分）（2023•武威）智能家居已广泛应用于生活中，手机通过 电磁波 （选填
“电磁波”或“超声波”）远程控制扫地机器人，充电时机器人内置的电池属于 用
电器 （选填“用电器”或“电源”）。
【分析】（1）手机是利用电磁波进行信息传递的；
（2）电源的作用是提供电能，用电器的作用是消耗电能。
【解答】解：（1）手机是利用电磁波进行信息传递，从而远程控制扫地机器人的工作；
（2）充电时机器人内置的电池消耗电能，属于用电器。
故答案为：电磁波；用电器。
【点评】本题考查了电磁波的应用和电源的能量转化，属于基础题。
9．（2分）（2023•武威）学校给同学们布置了做“拿手家常菜”的家庭劳动作业，李明
同学用手机录制了鱼丸的制作过程，手机镜头对光起到 会聚 作用（选填“会聚”
或“发散”）；他用夸张的表情介绍了闻到的鱼丸香味，能闻到香味是因为分子在不停
息地 做无规则运动 。
【分析】（1）手机镜头利用的是凸透镜成像的原理；
（2）一切物质的分子都在永不停息地做无规则运动。
【解答】解：（1）手机镜头是凸透镜，对光有会聚作用，利用了凸透镜成倒立、缩小
的实像的原理；
（2）李明能闻到阵阵鱼丸的香味，这是因为分子在永不停息地做无规则运动。
故答案为：会聚；做无规则运动。
【点评】本题主要考查学生对：凸透镜成像和分子的热运动的了解，是一道基础题。
10．（2分）（2023•武威）2022年12月4日，神舟十四号载人飞船返回舱成功着陆，返
回舱着陆的最后1米，反推发动机向下喷出高速气流，以达到减小返回舱下降速度的目
的。减速下降过程中说明力可以改变物体的 运动状态 ，宇航员受到的重力 不变
（选填“变大”“不变”或“变小”）。
【分析】力的作用效果：力可以改变物体的形状、力可以改变物体的运动状态。【解答】解：减速下降过程中说明力可以改变物体的，宇航员受到的重力不变。
故答案为：运动状态；不变。
【点评】本题考查了力的作用效果和重力大小的影响因素，是一道基础题。
11．（2分）（2023•武威）驾驶员的头枕和安全带在安全驾驶中起着重要作用。如图所示，
头枕是为了减小汽车在 被后车追尾 （选填“追尾前车”或“被后车追尾”）时由
于惯性造成的伤害，轿车在水平路面上高速行驶时对地面的压力 小于 （选填“大
于”“等于”或“小于”）静止时对地面的压力。
【分析】（1）物体保持原来运动状态不变的性质叫惯性。
（2）流体在流速大的地方压强较小，在流速小的地方压强较大。车子静止在水平面上，
车子对路面的压力等于重力；当流线型的车子快速行驶时，产生升力，车子对地面压力
减小。
【解答】解：（1）在座位的靠背上安装“头枕”，当后车被追尾时，车速度加快，乘
客由于惯性会保持原来的运动状态，此时头枕可以起到防止乘客颈椎受伤；
（2）在路面上静止的轿车，轿车对路面的压力大小等于轿车的重力，当轿车在路面上
高速行驶时，车顶的空气流速大于车底的空气流速，车上方的压强小于下方的压强，会
产生向上的压强差、压力差，从而产生一定大小的向上的升力，使轿车对路面的压力小
于汽车所受的重力，故轿车对路面的压力与静止时相比变小，即轿车在水平路面上高速
行驶时对地面的压力小于静止时对地面的压力。
故答案为：被后车追尾；小于。
【点评】本题根据汽车的实验情景考查流体压强与流速关系、惯性等，要求学生能熟练
将物理知识应用到生产生活中。
12．（2分）（2023•武威）如图所示是三种类型的剪刀，请为铁匠师傅选择一把剪铁皮的
剪刀，你会选择 A （选填“A”“B”或“C”）剪刀，这样选择的目的是为了
省力 （选填“省力”“省距离”或“省功”）。【分析】生活中的各类剪刀可以看作不同种类的杠杆，各类杠杆的特点也不相同：省力
杠杆费距离；费力杠杆省距离。
【解答】解：由图可知，A剪刀的动力臂大于阻力臂，是省力杠杆，可用来剪铁皮，目
的是为了省力。
故答案为：A；省力。
【点评】解题时应先根据生活经验了解各种活动的目的，然后再根据各种杠杆的特点选
择相应的剪刀。
13．（2分）（2023•武威）如图所示为发光二极管（简称LED），当电流从较长的引脚流
入时，发光二极管和小灯泡都发光；当电流从较短的引脚流入时，发光二极管和小灯泡
都不发光，根据上述实验现象判断，两种情况下LED的电阻 不相同 （选填“相
同”或“不相同”）。其额定电压通常都比较小，在家庭电路中需要与其它用电器
串联 （选填“串联”或“并联”）才能正常工作。
【分析】根据小灯泡的发光情况判断LED电阻的变化；
根据串联分压判断LED的连接方式。
【解答】解：将同一个LED灯分别按两种方式连接时，小灯泡由发光变为不发光，
LED由发光变成不发光，在此电路中改变的只是 LED的连接方式，其电源大小不变，
根据欧姆定律I＝ 可分析判断电流表示数变化的原因电阻不同引起的电流变化。
LED的额定电压通常都比较小，由串联分压可知，在家庭电路中需要与其它用电器串联
才能正常工作。故答案为：不相同；串联。
【点评】本题考查了串并联电路的判断和电阻大小的判断，属于基础题。
14．（2分）（2023•武威）汽车在刹车过程中，机械能转化为地面和轮胎的内能，这些内
能将无法自动地转化为汽车的机械能，这种现象说明自发的能量转化过程是有一定
方向 性的，但在能量的转化和转移过程中，能的总量 保持不变 （选填“不断减
少”“保持不变”或“不断增加”）。
【分析】在刹车过程中需克服摩擦做功，将机械能转化为内能，这些能量无法再转化为
使电动自行车行驶所需要的能量，是因为能量转化和转移是有方向性的，并且能量在转
化或转移的过程中总量保持不变。
【解答】解：在刹车过程中，因摩擦将机械能转化为地面、轮胎和空气的内能。转化后，
这些能将无法再自动转化为使电动自行车行驶所需要的能量，这种现象说明能量的转化
具有方向性，但在能量的转化或转移过程中，能的总量保持不变。
故答案为：方向；保持不变。
【点评】能量虽然是守恒的，但是由于能量的转化及转移具有方向性，故有些有用能量
会越来越少的，所以我们要有节约能源的意识。
三、识图、作图题（本题共4小题，共8分）
15．（2分）（2023•武威）如图所示，图甲中木条的长度为 2.70 cm；图乙中温度计
读数为 2 9 ℃。
【分析】使用刻度尺时要明确其分度值，起始端从0开始，读出末端刻度值，就是物体
的长度；起始端没有从0刻度线开始的，要以某一刻度线为起点，读出末端刻度值，减
去起始端所对刻度即为物体长度，注意刻度尺要估读到分度值的下一位；
使用温度计测量温度时，首先要明确温度计的量程和分度值，读数时视线与液柱上表面
相平，需要注意液面在0刻度线上面还是下面。
【解答】解：由甲图可知，刻度尺的分度值为0.1cm，起始刻度为0.00cm，末刻度为
2.70cm，则木块的长度为2.70cm﹣0.00cm＝2.70cm；图乙温度计的分度值为1℃，液柱的液面在0℃以上，读数为29℃。
故答案为：2.70；29。
【点评】本题考查刻度尺的使用、温度计的读数，难度不大，属于基础性题目。
16．（2分）（2023•武威）小明用自制电磁小船放在水中判断方向，如图所示，开关S闭
合前，小船船头（右端）指向东边。闭合开关S，电磁小船的船头（右端）为电磁铁的
S 极（选填“N”或“S”）；船头在地磁场的作用下，将 顺时针 偏转（选填
“顺时针”或“逆时针”）。
【分析】根据安培定则的内容判断闭合开关S，电磁小船的船头（右端）为电磁铁的哪
极；
根据指南的一端叫S极，指北的一端为N级判定船头在地磁场的作用下，偏转方向。
【解答】解：根据安培定则的内容判定线电流的磁感线的方法和题中图片可知：右手握
住导线，让弯曲的四指指尖向上，此时，大拇指所指的方向是左端，左端就是通电螺线
管的N极，右端（船头）是S极；船头为电磁铁的S极，所以最终它会指向南方，船头
偏转的方向是顺时针。
故答案为：S；顺时针。
【点评】解答此题要掌握安培定则、地磁场等知识，是一道基础题。
17．（2分）（2023•武威）如图甲所示，小阳乘坐机场水平电梯时，放在电梯上的手提箱
与水平电梯以相同速度匀速直线前进，乙图是手提箱在水平电梯上的简化图，请在乙图
中 画 出 手 提 箱 此 时 受 力 的 示 意 图 。
【分析】物体处于静止状态或匀速直线运动状态时，受到的一定是平衡力的作用，然后根据二力平衡的条件对受力物体进行分析，并确定物体的重心，最后表示出物体所受的
力。
【解答】解：小阳乘坐机场水平电梯时，放在电梯上的手提箱与水平电梯以相同速度匀
速直线前进，受重力和支持力为平衡力；过重心作竖直向下的力（即重力）和竖直向上
的力（即支持力）；如图所示：
【点评】本题考查二力平衡的条件应用和力的示意图，属于基础题，难度不大。
18．（2分）（2023•武威）如图所示，小亮用滑轮组将装修材料运到楼上，请用笔画线帮
他组装最省力的滑轮组。
【分析】滑轮组可以省力也可以改变力的方向，根据题目对拉力方向的要求进行解答。
【解答】解：由图可知，小亮站在地面上，要想运用滑轮组将装修材料运输到楼上，拉
力方向向下，所以要从动滑轮的上挂钩绕起，依次绕过下面的定滑轮、动滑轮和上面的
定滑轮，如图所示：
【点评】对于滑轮组的组装与绕线方法，要看清题目的每一个要求，灵活运用看，不能
死记硬背最省力的绕线方法。四、实验探究题（本题共2小题，共20分）
19．（10分）（2023•武威）小王买了一种果汁，他想在实验室中测量出这种果汁的密度，
主要实验步骤如下：
（1）把天平放在水平台上，将游码移到零刻度线处，指针位置如图甲所示，此时应向
左 （选填“左”或“右”）调节平衡螺母，直至横梁平衡；
（2）用调节好的天平测量烧杯和果汁的总质量为106g；
（3）将烧杯中的部分果汁倒入量筒中，如图乙所示，量筒中果汁的体积为 40
cm3；
（4）用天平测烧杯和杯内剩余果汁的总质量，如图丙所示，测得烧杯和剩余果汁的总
质量为 6 2 g；
（5）计算出果汁的密度为 1. 1 g/cm3；
（6）小王发现上述第（3）步操作时，有少量果汁附着在量筒内壁上，你觉得测得的果
汁密度将会 偏大 （选填“偏小”“不变”或“偏大”）。
【分析】（1）调节平衡螺母，应使指针指在分度盘的中线处，左偏右调，右偏左调；
（3）根据图乙可读出量筒中果汁的体积；
（4）物体的质量＝砝码的质量+游码对应的刻度值；
（5）求得果汁的质量m＝m总 ﹣m
1
，再利用 ＝ 求出其密度；
ρ
（6）少量果汁附着在量筒内壁上，则测得的体积偏小，根据 ＝ 分析回答。
【解答】解：（1）天平放在水平台上，将游码移到零刻度线ρ处，指针偏向分度盘的右
侧，此时应向左调节平衡螺母，直至横梁平衡；
（3）由图乙可知，量筒中果汁的体积为V＝40mL＝40cm3；
（4）烧杯和剩余果汁的总质量：m ＝50g+10g+2g＝62g；
1（5）量筒中果汁的质量m＝m总 ﹣m
1
＝106g﹣62g＝44g，
果汁的密度为：
＝ ＝ ＝1.1g/cm3；
ρ
（6）若将烧杯中部分果汁倒入量筒时，不慎将少量果汁附着在量筒内壁上，则测得的
体积偏小，根据 ＝ 可知，测得的果汁密度将会偏大。
故答案为：（1）ρ左；（3）40；（4）62；（5）1.1；（6）偏大。
【点评】此题综合考查了质量、体积的测量以及密度的计算，此类题常以选择、填空、
实验题出现，考查学生的综合能力。天平的正确使用方法和注意事项是最基础的知识，
这个基础知识总是贯穿在密度测量的实验中，出现的频率比较高，一定要熟练掌握。
20．（10分）（2023•武威）小丽在“测量小灯泡的电功率”实验中，实验器材有：电压
恒为3V的电源一个、小灯泡（额定电压为2.5V）、电压表、电流表、滑动变阻器、开
关各一个，导线若干。
（1）如图甲所示是小丽连接的实物电路，图中有一根导线连接错误，请你在连接错误
的导线上打“×”并补画出正确的连线；
（2）连接电路过程中，开关应该 断开 （选填“断开”或“闭合”），滑动变阻器
的滑片应该移动到 最左 （选填“最左”或“最右”）端；
（3）正确连接电路后闭合开关，发现灯泡不亮，电流表无示数，电压表有示数，则电
路的故障可能是 B ；（填选项符号）
A.灯泡短路
B.灯泡断路
C.滑动变阻器短路
D.滑动变阻器断路（4）电路故障排除后，闭合开关，移动滑动变阻器的滑片，电流表指针如图乙所示，
则此时通过小灯泡的电流是 0.1 4 A；
（5）电路连接正确操作后，小灯泡发光，此时电压表的示数为2.0V，为了测量小灯泡
的额定电功率，这时应该向 右 （选填“左”或“右”）端移动滑动变阻器的滑片；
（6）小丽根据记录的多组I﹣U数据，画出了小灯泡中电流随其两端电压变化的关系图
象（如图丙所示），则小灯泡的额定功率为 0.62 5 W；
（7）小丽根据小灯泡的I﹣U图象（如图丙所示），分析出小灯泡的电阻随两端电压的
增大而 增大 （选填“增大”“不变”或“减小”），你认为原因是 灯丝电阻随
温度的升高而增大 。
【分析】（1）在“测量小灯泡的电功率”实验中，灯泡、滑动变阻器和电流表串联，
电压表并联在灯泡两端；
（2）为了保护电路，连接电路过程中，开关应该断开，滑动变阻器的滑片应该移动到
阻值最大处；
（3）正确连接电路后闭合开关，发现灯泡不亮，电流表无示数，说明电路可能断路，
电压表有示数，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，
则与电压表并联的电路断路了；
（4）根据电流表选用量程确定分度值读数；
（5）比较电压表示数与灯泡额定电压大小，根据串联电路电压规律和分压原理确定滑
动变阻器滑片移动方向；
（6）根据图丙确定灯泡额定电压对应的额定电流，利用P＝UI求出灯泡的额定功率；
（7）灯丝电阻随温度的升高而增大。
【解答】解：（1）原电路图中，电流表与灯泡并联，电压表串联在电路中是错误的，
在“测量小灯泡的电功率”实验中，灯泡、滑动变阻器和电流表串联，电压表并联在灯
泡两端，如下图所示：；
（2）为了保护电路，连接电路过程中，开关应该断开，滑动变阻器的滑片应该移动到
阻值最大处，即最左端；
（3）正确连接电路后闭合开关，发现灯泡不亮，电流表无示数，说明电路可能断路，
电压表有示数，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，
则与电压表并联的电路断路了，即电路的故障可能是灯泡断路，故选：B；
（4）电路故障排除后，闭合开关，移动滑动变阻器的滑片，电流表指针如图乙所示，
电流表选用小量程，分度值0.02A，其示数为0.14A；
（5）电路连接正确操作后，小灯泡发光，此时电压表的示数为2.0V，小于灯泡额定电
压2.5V，为了测量小灯泡的额定电功率，应增大灯泡两端电压，根据串联电路电压规律，
应减小滑动变阻器两端电压，根据分压原理，应减小滑动变阻器接入电路的阻值，故这
时应该向右端移动滑动变阻器的滑片；
（6）由图丙可知，当灯泡两端电压为2.5V时，通过灯泡的额定电流为0.25A，则小灯
泡额定功率为：
P＝UI＝2.5V×0.25A＝0.625W；
（7）由图丙可知，当灯泡两端电压增大，通过灯泡的电流也增大，根据P＝UI可知，
灯泡功率变大，温度升高，灯丝电阻随温度的升高而增大，故小灯泡的电阻随两端电压
的增大而增大。
故答案为：（1）见解答图；（2）断开；最左；（3）B；（4）0.14；（5）右；（6）
0.625；（7）增大；灯丝电阻随温度的升高而增大。
【点评】本题测量小灯泡的电功率实验，考查了电路连接、注意事项、电路故障、电流
表读数、实验操作、功率的计算和影响电阻大小因素等知识。
五、计算与简答题（本题共3小题，共18分。简答部分要有必要的分析和说明，计算部分
要有主要公式及数值代入过程，计算结果要有数值和单位。）21．（4分）（2023•武威）炎炎夏日，小明从冰箱里拿出一杯酸奶。请从物理学角度解释：
（1）使用吸管尖端容易插入酸奶杯上方塑封膜，原因是什么？
（2）过了一会儿，小明发现酸奶杯的外表面有很多小水珠，这些小水珠是怎么形成的？
【分析】（1）增大压强的方法：在压力一定时，通过减小受力面积来增大压强；在受
力面积一定时，通过增大压力来增大压强。
（2）物质从液态变为气态的过程是汽化，物质从气态变为液态的过程是液化。
【解答】答：（1）吸管较尖的一端受力面积小，在压力一定时，可增大压强，所以容
易插入酸奶杯中。
（2）酸奶刚从冰箱里拿出来温度比较低，室内温度较高的水蒸气遇到温度较低的酸奶
杯发生液化现象，从而形成很多小水珠附着在酸奶杯的外表面。
【点评】本题主要考查了利用所学知识来解释身边的现象，都涉及的是重要的物理规律，
是我们应该熟知的。
22．（6分）（2023•武威）随着人们生活水平的提高，房车旅游受到了大众的青睐，某公
司推出了如图所示的小型房车，小林和父母参观车展时试驾了该车，该车在平直公路上
以54km/h的速度匀速行驶了3600m。已知车轮与水平地面总接触面积为0.4m2，试驾时
车和人总质量为4×103kg，阻力是车重的0.1倍。（假定汽车静止时对地面的压力大小等
于汽车总重力，汽车匀速行驶时牵引力等于阻力，g取10N/kg。）求：
（1）该房车匀速行驶了多长时间？
（2）该房车静止在水平地面上时，对地面的压强是多少？
（3）该房车匀速行驶时牵引力做功的功率是多大？
【分析】（1）根据t＝ 计算行驶的时间；
（2）根据G＝mg计算该房车的总重力，该房车静止在水平地面上时，对地面的压力等
于总重力，根据p＝ 计算压强；（3）根据题意计算房车匀速行驶时受到的阻力，汽车匀速行驶时牵引力等于阻力，根
据P＝ ＝ ＝Fv计算牵引力做功的功率。
【解答】解：（1）该房车的速度v＝54km/h＝15m/s，
行驶的时间t＝ ＝ ＝240s；
（2）该房车的总重力G＝mg＝4×103kg×10N/kg＝4×104N，
该房车静止在水平地面上时，对地面的压力F＝G＝4×104N，
对地面的压强为p＝ ＝ ＝1×105Pa；
（3）房车匀速行驶时受到的阻力f＝0.1G＝0.1×4×104N＝4000N，
由题知汽车匀速行驶时牵引力等于阻力，则牵引力F＝f＝4000N，
牵引力做功的功率P＝ ＝ ＝Fv＝4000N×15m/s＝6×104W。
答：（1）该房车匀速行驶了240s。
（2）该房车静止在水平地面上时，对地面的压强是1×105Pa；
（3）该房车匀速行驶时牵引力做功的功率是6×104W。
【点评】本题考查了速度、压强、功率的计算，属于基础题，要求掌握。
23．（8分）（2023•武威）如图甲所示为小艺同学家的电中药壶，有“猛火”和“文火”
两个挡位，工作电路简化为图乙所示，其中S'为挡位开关，R 、R 为发热电阻（假定工
1 2
作时电阻不变），A、B为阻值可忽略不计的指示灯。当电中药壶处于猛火挡时，红灯
亮；处于文火挡时，绿灯亮。已知电中药壶额定电压为 220V，猛火挡的额定功率为
2420W，R 的阻值为180 。
2
Ω
（1）判断A灯是 红灯 （选填“红灯”或“绿灯”），你的判断依据是什么？
（2）求电中药壶“文火”挡的额定功率？（3）某天用电高峰时，小艺用电中药壶帮奶奶熬药，为了计算家里电路的实际电压，
她关了家里其它用电器，只将电中药壶调到猛火挡上，电中药壶工作1min，电能表（如
图丙所示）的电能表表盘转了100转，由此她计算出家庭电路的实际电压是多少？
【分析】指示灯的阻值忽略，当开关S闭合，S′打至触点M时，电路为两电阻和指示
灯B的串联的电路，此时电路中总电阻较大，根据 P＝UI＝ 可知总功率较小，图中
药壶处于文火挡；当开关S闭合，S′打至触点N时，电路为R 和指示灯A的串联电路，
1
此时电路中总电阻较小，根据P＝UI＝ 可知总功率较大，图中药壶处于猛火挡。
（1）当开关S闭合，S′打至触点N时，电路为R 和指示灯A的串联电路，图中药壶
1
处于猛火挡，此时红灯亮，据此分析；
（2）猛火挡的额定功率为2420W，根据P＝UI＝ 可知R 的阻值；
1
当开关S闭合，S′打至触点M时，电路为两电阻和指示灯B的串联的电路，图中药壶
处于文火挡，根据P＝UI＝ 可知图中药壶文火挡的额定功率；
（3）利用P＝ 求得实际功率，再用电功率公式的变形式计算出家庭电路的实际电压。
【解答】解：指示灯的阻值忽略，当开关S闭合，S′打至触点M时，电路为两电阻和
指示灯B的串联的电路，此时电路中总电阻较大，根据 P＝UI＝ 可知总功率较小，
图中药壶处于文火挡；
当开关S闭合，S′打至触点N时，电路为R 和指示灯A的串联电路，此时电路中总电
1
阻较小，根据P＝UI＝ 可知总功率较大，图中药壶处于猛火挡。（1）当开关S闭合，S′打至触点N时，电路为R 和指示灯A的串联电路，图中药壶
1
处于猛火挡，此时红灯亮，故A灯是红灯；
（2）猛火挡的额定功率为 2420W，根据P＝UI＝ 可知R ＝ ＝ ＝
1
20 ；
当Ω开关S闭合，S′打至触点M时，电路为两电阻和指示灯B的串联的电路，图中药壶
处于文火挡，故图中药壶文火挡的额定功率P文火 ＝ ＝ ＝ ＝
242W；
（3）猛火挡熬药时，药壶的实际功率为P实 ＝ ＝ ＝2000W，
此时家庭电路的实际电压为U实 ＝ ＝ ＝200V。
答：（1）红灯；
（2）图中药壶文火挡的额定功率为242W；
（3）此时家庭电路的实际电压为200V。
【点评】本题考查等效电路分析和电功率的计算，综合性强，难度较大。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/6/24
9:22:53；用户：15972770568；邮箱：15972770568；学号：26197019
