2023年湖南省株洲市中考物理试卷
一、单项选择题（本题共15题，每小题2分，共30分，在每小题给出的四个选项中，只
有一项符合题目要求。）
1．（2分）太阳是人类能源的宝库，太阳能（ ）
A．是可再生能源
B．是二次能源
C．不是未来的理想能源之一
D．来自太阳内部的核裂变
人们制作各种“镜子”，利用光的反射或折射原理来控制光路和成像，服务生活或进行科
学实验。据此完成2～4题。

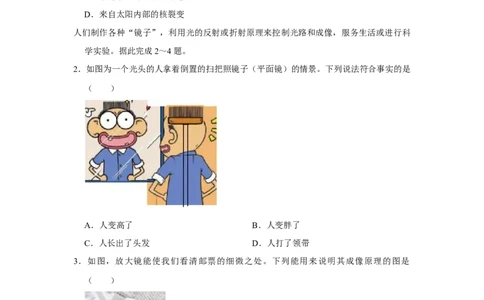

2．如图为一个光头的人拿着倒置的扫把照镜子（平面镜）的情景。下列说法符合事实的是
（ ）
A．人变高了 B．人变胖了
C．人长出了头发 D．人打了领带
3．如图，放大镜能使我们看清邮票的细微之处。下列能用来说明其成像原理的图是
（ ）
A．B．
C．
D．
4．如图为眼睛观察远处物体时的光路。可知这是（ ）
A．近视眼，应戴凸透镜矫正
B．近视眼，应戴凹透镜矫正
C．远视眼，应戴凸透镜矫正
D．远视眼，应戴凹透镜矫正
5．（2分）如图，在试管内装些水，用橡胶塞塞住管口，将水加热一段时间后，橡胶塞被
冲出。则（ ）
A．管内水蒸气的内能不变
B．管内水蒸气对橡胶塞做了功
C．水所含的热量增加
D．灯中剩余酒精的热值变小
6．（2分）如图为094型核潜艇，它是我国国防力量的重要组成部分。它在水下航行时是
通过声呐系统发出的超声波感知附近海域的情况。下列说法正确的是（ ）A．起声波不是由物体的振动产生
B．超声波的传播不需要介质
C．感知附近海域情况是利用超声波传递信息
D．潜艇上的舰员能够听见超声波

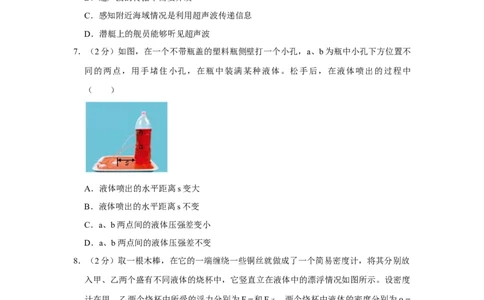

7．（2分）如图，在一个不带瓶盖的塑料瓶侧壁打一个小孔，a、b为瓶中小孔下方位置不
同的两点，用手堵住小孔，在瓶中装满某种液体。松手后，在液体喷出的过程中
（ ）
A．液体喷出的水平距离s变大
B．液体喷出的水平距离s不变
C．a、b两点间的液体压强差变小
D．a、b两点间的液体压强差不变
8．（2分）取一根木棒，在它的一端缠绕一些铜丝就做成了一个简易密度计，将其分别放
入甲、乙两个盛有不同液体的烧杯中，它竖直立在液体中的漂浮情况如图所示。设密度
计在甲、乙两个烧杯中所受的浮力分别为F甲 和F乙 ，两个烧杯中液体的密度分别为
甲
和 乙 ，则（ ） ρ
ρA．F甲 ＞F乙 B．F甲 ＜F乙 C．
甲
＞
乙
D．
甲
＜
乙
电动车具有安静舒适、节省能源、减少污染等优点。ρ它由ρ可充电的电池提ρ供动力ρ ，内里的
电机能驱动车轮转动。据此完成9～11题。

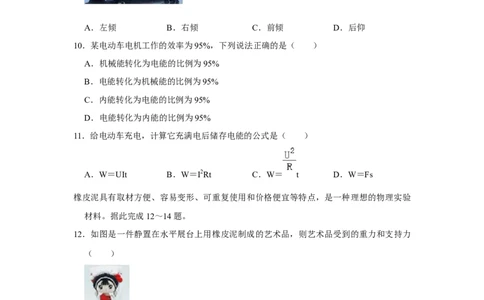

9．如图，电动车正在匀速直线行驶。当突然刹车时，乘客会（ ）
A．左倾 B．右倾 C．前倾 D．后仰
10．某电动车电机工作的效率为95%，下列说法正确的是（ ）
A．机械能转化为电能的比例为95%
B．电能转化为机械能的比例为95%
C．内能转化为电能的比例为95%
D．电能转化为内能的比例为95%
11．给电动车充电，计算它充满电后储存电能的公式是（ ）
A．W＝UIt B．W＝I2Rt C．W＝ t D．W＝Fs
橡皮泥具有取材方便、容易变形、可重复使用和价格便宜等特点，是一种理想的物理实验
材料。据此完成12～14题。
12．如图是一件静置在水平展台上用橡皮泥制成的艺术品，则艺术品受到的重力和支持力
（ ）
A．大小相等 B．支持力较大
C．重力较大 D．是一对相互作用力
13．如图，将一段柱状彩色橡皮泥接入电路，研究其导电性，闭合开关后，LED灯发光。
若将橡皮泥揉搓成细条状后再接入电路，其他条件不变，则LED灯的亮度（ ）A．增强 B．不变
C．减弱 D．条件不足，无法确定
14．以一定量的橡皮泥为研究对象，借助其他器材，不能完成的探究实验是（ ）
A．探究质量与物体形状的关系
B．探究物体所受的重力与质量的关系
C．探究浮力与物体形状的关系
D．探究弹力的大小与形变大小的关系
15．（2分）投出的铅球在空中飞行，它在整个运动过程中的动能 E 与距离地面的高度h
k
的关系如图所示。已知铅球出手高度h为2m，铅球落到地面时重力势能为零，不计空
气阻力，由图可知，铅球出手时其重力势能为（ ）
A．80J B．100J C．180J D．280J
二、双项选择题（本题共5小题，每小题3分，共15分，在每小题给出的四个选项中，都
有两项符合题目要求。全部选对的得3分，选对但不全的得2分，有选错的得0分。）
（多选）16．（3分）在生活和工作中，应注意安全用电和科学防雷，下列做法符合要求
的是（ ）A． 电机外壳接地
B． 开关接在火线和灯泡间
C． 靠近高压线掉落区
D． 雷雨时树下避雨
（多选）17．（3分）2023年5月28日，国产大飞机C919成功商业首航。如图为正在飞
行时的C919，下列说法正确的是（ ）
A．机翼的主要作用是提供浮力
B．机翼的主要作用是产生升力
C．以地面为参照物，飞行员是静止的
D．以座舱为参照物，飞行员是静止的
（多选）18．（3分）在试管中放少量固态碘，塞紧塞子后放入热水中。当固态的碘变为
紫色的碘蒸气并充满试管后，将试管从热水中拿出，再放入凉水中，碘蒸气又会变为固态的碘。在上述实验中，碘经历的过程是（已知标准大气压下碘的熔点约 114℃，沸点
约184℃。）（ ）
A．熔化和凝固 B．汽化和液化 C．升华和凝华 D．吸热和放热
（多选）19．（3分）如图为某款电加热器的简化电路图，R 、R 、R 为定值电阻，a、
1 2 3
b、c、d为金属触点，S为旋钮开关，转动旋钮可以将相邻两个触点连通。则开关（
）
A．连接a、b时，R 和R 串联
1 2
B．连接c、d时，R 和R 串联
1 3
C．从连接a、b旋转至c、d时，通过R 的电流变小
1
D．从连接a、b旋转至c、d时，通过R 的电流变大
1
（多选）20．（3分）某建筑工地上，一台起重机将两种材料同时从地面竖直匀速起吊送
至两个不同的高度，整个过程中起重机提升材料所做的功W与提升高度h的关系如图所
示。由图可知（g＝10N/kg）（ ）
A．两种材料总质量为1.5t
B．两种材料总质量为3t
C．吊到40m高处的材料质量为1t
D．吊到40m高处的材料质量为1.5t
三、非选择题（本题共8小题，共55分。）
21．（4分）根据人教版初中物理教材电与磁内容绘制的知识结构如图甲所示。（1）图甲中A为发电机的原理，即 ；B为广播、移动电话传递信息的载
体，即 。
（2）图乙为两个磁极间的磁感线分布情况。根据磁感线的方向可知，这是一对
（填“同名”或“异名”）磁极，位于图中C点的小磁针静止时北极指向 （填
“上”或“下”）方。
22．（4分）某同学测量鸡蛋密度的过程如下。
（1）把一枚鸡蛋放在调好的天平的 （填“左”或“右”）盘，平衡时，放在
托盘中的砝码以及游码位置如图甲所示，则鸡蛋的质量为 g。
（2）将这枚鸡蛋放入盛有350mL水的量杯后，鸡蛋浸没在水中，此时量杯中的水面如
图乙所示（鸡蛋未画出），则鸡蛋的体积为 cm3。
（3）这枚鸡蛋的密度为 g/cm3。
23．（8分）某同学利用实验室提供的器材，测量标有电压为 2.5V的小灯泡在不同电压下
的电阻。他所连接的实验电路如图甲所示。
（1）在闭合开关前，需要将滑动变阻器的滑片移至 （填“A”或“B”）端。（2）实验中，第一次测量时的电压等于2.5V，小灯泡正常发光。之后调节滑动变阻器，
让电压逐次下调，使灯丝温度不断降低，灯泡变暗直至完全不发光，测量的数据如下表
所示。
数据序号 1 2 3 4 5 6 7
发光情况 明亮 不很亮 暗 较暗 微光 熄灭 熄灭
电压U/V 2.5 2.1 1.7 1.3 0.9 0.5 0.1
电流I/A 0.28 0.26 0.24 0.21 0.19 0.05
根据表格中的实验数据，图乙中能正确描述通过该小灯泡的电流I和其两端电压U之间
关系的是 。（填“①”或“②”）
（3）第 6 次测量时，电流表指针的偏转如图丙所示。则电流表的读数为
A，此时小灯泡的电阻为 。
（4）对比不同电压下小灯泡的电阻Ω值可知，小灯泡的电阻随电压的增大而
（填“增大”“减小”或“不变”），主要原因是小灯泡的电阻受 的影响。
24．（4分）株洲南站到长沙站的S7908次城际列车运行时刻表如表所示，根据此表回答
下列问题。
车站 到达 发车 里程/km
株洲南 始发站 07：44 0
株洲 07：50 07：52 8
大丰 07：57 07：58 13.5
田心东 08：01 08：03 16
… … … …
长沙 08：54 终点站 58
（1）列车从株洲南站发车，行驶 km到达株洲站，用时 min，列车的
平均速度是 km/h。
（2）列车在“株洲南—株洲”段的运行速度比在“株洲—田心东”段的 （填
“大”或“小”）。
25．（8分）图甲为一种家用储水式电热水器，容积为60L，功率为2kW，主要由箱体、
制热、控制和进出水系统组成，其内部结构如图乙所示。解答下列问题。（1）电热水器的外壳和内胆之间所用的保温材料，从节能方面看，应具有
（填“绝热”或“导热”）性能。储水腔内出水管的位置比进水管高，因热水密度比冷
水小，故储水腔内 （填“热”或“冷”）水在上。在水压作用下，热水通过位
置较高的出水管口不断流出。
（2）储水腔储满水时，水的质量为 kg。要将这些水由20℃加热到预设温度
70℃，需要吸收的热量为 J。已知
水
＝1.0×103kg/m3，c
水
＝
4.2×103J/（kg•℃），1L＝1.0×10﹣3m3。 ρ
（3）制热系统工作0.5h消耗 kW•h的电能。
26．（7分）某同学利用图示装置测量滑动摩擦力的大小。水平传送带由微型电动机控制
其运转，连接滑块和压块的细绳自然拉直，事先用电子秤分别测出滑块和压块的重力G
1
和G 。
2
（1）此装置中定滑轮的作用是改变力的 （填“大小”或“方向”）。
（2）本实验除了要保证压块在电子秤上保持静止外，还需控制的条件是 （填
“①”或“②”）。
①水平传送带必须匀速运转
②定滑轮左侧连接滑块的细绳必须水平
（3）开启电源，应使皮带轮上方的传送带向 （填“左”或“右”）运动，此
时滑块受到的滑动摩擦力方向为水平向 （填“左”或“右”）。读出电子秤的
示数G ，此时滑块所受滑动摩擦力大小F＝ （用测得的物理量表示）。
3
27．（10分）图甲为多人赛艇。划桨时，桨可绕侧舷上的固定轴转动，从而使赛艇运动。图乙为划桨时桨的简化平面图，其中O为固定轴，AB为赛艇的运动方向，桨上OC长
为0.8m，OD长为2m，F 为人划桨的力，F 为水对桨的作用力。
1 2
（1）划桨时，桨对水的作用力大小 （填“大于”、“等于”或“小于”）
水对桨的作用力大小。
（2）桨为 （填“省力”或“费力”）杠杆。请写出一种与桨类型相同的杠
杆： 。
（3）已知图乙中F 为200N，F 与CD的夹角 ＝30°，F 、F 均与AB平行。要划动桨，
2 1 1 2
F 至少多大？（sin30°＝0.5，不考虑桨的重力）θ
1
28．（10分）图甲为一种汽车前大灯的外形，下端三个金属片为灯的三脚插头，可连接电
源；图乙为灯管内部结构，三根导电支架分别与三个金属片相连，支架间接有两组灯丝，
夜间行车时，可根据需要进行切换。已如两组灯丝 L 和L 的额定电压均为12V，额定
1 2
功率分别为100W和80W。
（1）两灯正常工作时，通过L 的电流为 A（结果保留两位小数），比通
2
过L 的电流 （填“大”或“小”）。
1
（2）图丙中的A、B、C分别代表与图乙中左、中、右三个支架相连的三个金属片。根
据图乙，在图丙中画出灯管内的电路图。
（3）求灯丝L 的阻值。若将电源的两端分别连接金属片B、C，为保证电路安全，电
1
源电压不能超过多少伏？（不考虑灯丝以外的电阻，忽略温度对电阻的影响。）2023年湖南省株洲市中考物理试卷
参考答案与试题解析
一、单项选择题（本题共15题，每小题2分，共30分，在每小题给出的四个选项中，只
有一项符合题目要求。）
1．（2分）太阳是人类能源的宝库，太阳能（ ）
A．是可再生能源
B．是二次能源
C．不是未来的理想能源之一
D．来自太阳内部的核裂变
【分析】消耗后可在短时间内从自然界得到补充的能源属于可再生能源，不能短时间内
从自然界得到补充的能源属于不可再生能源；
直接从自然界获得不需要加工转换的能源是一次能源，不能直接从自然界获得而是通过
消耗其它能源经过加工转换而获得的能源是二次能源；
太阳能是新型能源，当今社会使用非常广泛，根据太阳能使用的两种方式并结合生活实
际可解决此题。
【解答】解：A。太阳能可以从自然界中源源不断地得到补充，属于可再生能源，故A
正确；
B、太阳能可以直接从自然界获得，它们属于一次能源，故B错误；
C、太阳能是新型能源，故C错误；
D、太阳能来自太阳内部的核聚变，故D错误。
故选：A。
【点评】本题考查了能源的分类，属于基础题。
人们制作各种“镜子”，利用光的反射或折射原理来控制光路和成像，服务生活或进行科
学实验。据此完成2～4题。
2．如图为一个光头的人拿着倒置的扫把照镜子（平面镜）的情景。下列说法符合事实的是
（ ）A．人变高了 B．人变胖了
C．人长出了头发 D．人打了领带
【分析】平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直，
即像物关于平面镜对称。
【解答】解：根据平面镜成像特点可知，平面镜成的是与物体等大的虚像，所以人不变
高，也不会变胖，因为是一个光头的人拿着倒置的扫把照镜子，所以镜中的人长出了头
发，不会是打了领带，故ABD不符合事实，只有C符合事实。
故选：C。
【点评】本题主要考查了平面镜成像特点的应用。这是光学中的一个重点，也是近几年
来中考经常出现的，要求学生熟练掌握，并学会灵活运用。
3．如图，放大镜能使我们看清邮票的细微之处。下列能用来说明其成像原理的图是
（ ）
A．
B．C．
D．
【分析】放大镜的镜头相当于一个凸透镜，其原理是物体在凸透镜的焦距以内，成正立
放大的虚像，据此分析。
【解答】解：凸透镜成像时，当u＜f，成正立、放大的虚像，应用于放大镜，
A、由图可知，小孔成像，成的是倒立放大的实像，故A不符合题意；
B、由图可知，平面镜成正立等大的虚像，故B不符合题意；
C、从图中可以看出，u＜f，此时出现了烛焰正立放大的虚像，故C符合题意；
D、从图中可以看出，此时光屏上出现了烛焰倒立等大的实像，故D不符合题意。
故选：C。
【点评】此题主要考查了凸透镜成像的应用，一定要熟记凸透镜成像的规律。
4．如图为眼睛观察远处物体时的光路。可知这是（ ）
A．近视眼，应戴凸透镜矫正
B．近视眼，应戴凹透镜矫正
C．远视眼，应戴凸透镜矫正
D．远视眼，应戴凹透镜矫正
【分析】①近视眼是晶状体会聚能力增强，像呈在视网膜的前方，应配戴凹透镜矫正；
②远视眼是晶状体会聚能力减弱，像呈在视网膜的后方，应配戴凸透镜矫正。
【解答】解：近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，像呈在视网
膜的前方，应佩戴发散透镜，使光线推迟会聚，由图可知，像呈在视网膜的前方，因此
是近视眼的成像原理；综上分析，只有选项B正确。
故选：B。
【点评】本题主要考查学生对近视眼的成因，以及矫正方法的理解和掌握，是中考的热
点。
5．（2分）如图，在试管内装些水，用橡胶塞塞住管口，将水加热一段时间后，橡胶塞被冲出。则（ ）
A．管内水蒸气的内能不变
B．管内水蒸气对橡胶塞做了功
C．水所含的热量增加
D．灯中剩余酒精的热值变小
【分析】（1）物体吸收热量，内能增大。
（2）橡皮塞冲出过程也是水蒸气的内能转化为塞子机械能的过程；在内燃机的做功冲
程中，能量转化关系是内能转化为机械能，内能减小；
（3）热量是一个过程量，不能说物体含有多少热量；
（4）1kg某种燃料完全燃烧放出的热量，叫热值，热值是燃料的一种特性，只与燃料的
种类和状态有关。
【解答】解：A、对试管加热，水吸收热量，温度升高，内能增大，故A错误；
B、水吸热迅速的汽化，产生大量的水蒸气，水蒸气对橡胶塞做功，将橡胶塞推出去，
水蒸气的内能转化为橡胶塞的机械能，内能减小，故B正确；
C、热量是一个过程量，不能说物体含有多少热量，故C错误；
D、热值是燃料自身的一种特性，与质量无关，所以剩余的酒精热值不变，故D错误。
故选：B。
【点评】此题考查了热量的含义、改变内能的方法、热值等知识，难度不大。
6．（2分）如图为094型核潜艇，它是我国国防力量的重要组成部分。它在水下航行时是
通过声呐系统发出的超声波感知附近海域的情况。下列说法正确的是（ ）
A．起声波不是由物体的振动产生B．超声波的传播不需要介质
C．感知附近海域情况是利用超声波传递信息
D．潜艇上的舰员能够听见超声波
【分析】（1）超声波是由物体的振动产生的。
（2）超声波的传播需要介质。
（3）声呐系统说明超声波可以传递信息。
（4）超声波的振动频率高于20000Hz，不在人耳的听觉频率范围。
【解答】解：A、超声波是由物体的振动产生的，故A错误；
B、超声波的传播需要介质，故B错误；
C、感知附近海域情况是利用超声波传递信息，故C正确；
D、超声波的振动频率高于20000Hz，不在人耳的听觉频率范围，所以潜艇上的艇员不
能听见超声波，故D错误。
故选：C。
【点评】本题主要考查超声波的特点和应用；知道超声波是声波的一种。
7．（2分）如图，在一个不带瓶盖的塑料瓶侧壁打一个小孔，a、b为瓶中小孔下方位置不
同的两点，用手堵住小孔，在瓶中装满某种液体。松手后，在液体喷出的过程中
（ ）
A．液体喷出的水平距离s变大
B．液体喷出的水平距离s不变
C．a、b两点间的液体压强差变小
D．a、b两点间的液体压强差不变
【分析】液体的密度一定，液体内部的压强随深度的增加而增大。
【解答】解：AB、液体内部的压强随深度的增加而增大，所以随液体深度的变小，液
体喷出的水平距离逐渐变小，故AB错误；
CD、a点液体产生的压强大于b点液体产生的压强，两点的高度差不变，由p＝ gh可
知，两点的压强差不变，故C错误，D正确。 ρ
故选：D。【点评】本题考查了对液体压强特点的理解和应用，难度不大。
8．（2分）取一根木棒，在它的一端缠绕一些铜丝就做成了一个简易密度计，将其分别放
入甲、乙两个盛有不同液体的烧杯中，它竖直立在液体中的漂浮情况如图所示。设密度
计在甲、乙两个烧杯中所受的浮力分别为F甲 和F乙 ，两个烧杯中液体的密度分别为
甲
和 乙 ，则（ ） ρ
ρ
A．F甲 ＞F乙 B．F甲 ＜F乙 C．
甲
＞
乙
D．
甲
＜
乙
【分析】从图可知，密度计放在甲、乙液体中都漂ρ浮，ρ受到的浮力都等ρ于密度ρ 计受到的
重力，从而可以判断受到浮力的大小关系，来判断C、D是否符合题意。
从图可以得出密度计排开液体体积的大小关系，再根据阿基米德原理分析液体的密度大
小关系，来判断A、B是否符合题意。
【解答】解：（1）因为同一个密度计放在甲、乙液体中都漂浮，
所以F甲 ＝F乙 ＝G，
所以密度计在甲、乙两种液体中受到的浮力都等于密度计受到的重力G，故AB错误；
（2）由图知密度计排开液体的体积V排甲 ＞V排乙 ，
又因为F浮 ＝ 液V排g，
所以
甲
＜ 乙ρ，故C错误、D正确。
故选：ρD。ρ
【点评】本题考查了学生对阿基米德原理和物体的漂浮条件的掌握和运用，利用好密度
计测液体密度时漂浮（F浮 ＝G）是本题的关键。
电动车具有安静舒适、节省能源、减少污染等优点。它由可充电的电池提供动力，内里的
电机能驱动车轮转动。据此完成9～11题。
9．如图，电动车正在匀速直线行驶。当突然刹车时，乘客会（ ）A．左倾 B．右倾 C．前倾 D．后仰
【分析】物体保持运动状态不变的属性叫做惯性。
【解答】解：电动车正在匀速直线行驶，当突然刹车时，乘客有惯性，要保持运动状态
不变，会前倾。
故选C。
【点评】本题考查惯性的知识，是一道基础题。
10．某电动车电机工作的效率为95%，下列说法正确的是（ ）
A．机械能转化为电能的比例为95%
B．电能转化为机械能的比例为95%
C．内能转化为电能的比例为95%
D．电能转化为内能的比例为95%
【分析】有用能量和总能量的比例为能量效率。
【解答】解：某电动车电机工作的效率为95%，说明电能转化为机械能的比例为95%。
故选B。
【点评】本题考查能量的利用效率的有关知识，是一道基础题。
11．给电动车充电，计算它充满电后储存电能的公式是（ ）
A．W＝UIt B．W＝I2Rt C．W＝ t D．W＝Fs
【分析】给电动车充电，计算它充满电后储存电能的公式是W＝UIt。
【解答】解：给电动车充电，计算它充满电后储存电能的公式是W＝UIt。
故选A。
【点评】本题考查电能的计算，是一道基础题。
橡皮泥具有取材方便、容易变形、可重复使用和价格便宜等特点，是一种理想的物理实验
材料。据此完成12～14题。
12．如图是一件静置在水平展台上用橡皮泥制成的艺术品，则艺术品受到的重力和支持力
（ ）A．大小相等 B．支持力较大
C．重力较大 D．是一对相互作用力
【分析】一对平衡力等大、反向、作用在同一直线上、作用在同一物体上；一对相互作
用力与平衡力的区别在于，相互作用力是作用在不同的物体上，对物体正确受力分析，
然后答题。
【解答】解：A、静置在水平展台上用橡皮泥制成的艺术品受到的重力和桌面对茶杯的
作用力，大小相等、方向相反、作用在同一直线上、作用在同一物体上，是一对平衡力，
故A正确；BCD错误。
故选：A。
【点评】本题考查了平衡力的判断与相互作用力的辨别，难度不大，知道平衡力和相互
作用力的特点，正确受力分析即可正确解题。
13．如图，将一段柱状彩色橡皮泥接入电路，研究其导电性，闭合开关后，LED灯发光。
若将橡皮泥揉搓成细条状后再接入电路，其他条件不变，则LED灯的亮度（ ）
A．增强 B．不变
C．减弱 D．条件不足，无法确定
【分析】（1）LED灯串联在电路中，电源电压一定，导体电阻越大，电路电流越小，
导体电阻越小，电路电流越大，可以通过LED灯亮度大小判断导体电阻大小；
（2）导体的电阻与导体的材料、长度、横截面积有关，实验探究时应采用控制变量法；
在研究导体的电阻与导体的材料是否有关时，应控制导体的长度和横截面积不变；
在研究导体的电阻与导体的长度的关系，应控制导体的材料和横截面积不变；
在研究导体的电阻与导体的横截面积是否有关时，应控制导体的材料和长度不变。【解答】解：将一段柱状彩色橡皮泥接入电路，研究其导电性，闭合开关后，LED灯发
光。若将橡皮泥揉搓成细条状后再接入电路，橡皮泥的长度变长，横截面积变小，橡皮
泥的电阻变大，其他条件不变，则LED灯的亮度减弱。
故选：C。
【点评】本题是探究影响电阻大小因素的题目，考查了学生分析问题和解决问题的能力。
14．以一定量的橡皮泥为研究对象，借助其他器材，不能完成的探究实验是（ ）
A．探究质量与物体形状的关系
B．探究物体所受的重力与质量的关系
C．探究浮力与物体形状的关系
D．探究弹力的大小与形变大小的关系
【分析】（1）改变橡皮泥的形状，用天平测量出橡皮泥的质量；
（2）用小刀将橡皮泥分成大小不同的几块，用天平和弹簧测力计测量出其质量和重力；
（3）改变橡皮泥的形状，用弹簧测力计测量出其重力和浸没在水中时弹簧测力计的示
数，用称重法算出浮力；
（4）由于橡皮泥受力后会发生塑性形变。
【解答】解：A、改变橡皮泥的形状，用天平测量出橡皮泥的质量，来探究质量与物体
形状的关系，故A能完成；
B、用小刀将橡皮泥分成大小不同的几块，用天平和弹簧测力计测量出其质量和重力，
用来探究物体所受的重力与质量的关系，故B能完成；
C、改变橡皮泥的形状，用弹簧测力计测量出其重力和浸没在水中时弹簧测力计的示数，
用称重法算出浮力，可以探究浮力与物体形状的关系，故C能完成；
D、由于橡皮泥受力后会发生塑性形变，不受力后不能恢复原状，所以不能探究弹力的
大小与形变大小的关系，故D不能完成。
故选：D。
【点评】本题考查了学生的设计能力，有一定的难度。
15．（2分）投出的铅球在空中飞行，它在整个运动过程中的动能 E 与距离地面的高度h
k
的关系如图所示。已知铅球出手高度h为2m，铅球落到地面时重力势能为零，不计空
气阻力，由图可知，铅球出手时其重力势能为（ ）A．80J B．100J C．180J D．280J
【分析】不计空气阻力，机械能的转化过程中机械能的总量不变。
重力势能的大小与高度和质量有关，质量相同时，高度越低重力势能越小。
【解答】解：由图可知，铅球的最大动能为280J，即机械能的总量为280J，当铅球距离
地面高度为2.5m时，动能的大小为180J，此时的重力势能为280J﹣180J＝100J，因为
铅球出手高度h为2m，低于2.5m，所以铅球出手时其重力势能小于100J，故A符合题
意，BCD不符合题意。
故选：A。
【点评】本题考查的是机械能的转化，解答本题的关键是知道不考虑空气阻力时，机械
能的总量不变。
二、双项选择题（本题共5小题，每小题3分，共15分，在每小题给出的四个选项中，都
有两项符合题目要求。全部选对的得3分，选对但不全的得2分，有选错的得0分。）
（多选）16．（3分）在生活和工作中，应注意安全用电和科学防雷，下列做法符合要求
的是（ ）
A． 电机外壳接地
B． 开关接在火线和灯泡间C． 靠近高压线掉落区
D． 雷雨时树下避雨
【分析】（1）带有金属外壳的用电器，外壳必须接地；
（2）控制电灯的开关应安装在火线与灯之间；
（3）安全用电的原则：不接触低压带电体，不靠近高压带电体；
（4）当雷雨天，树作为地面上的“凸出物”，雷电电流通过树干就会传下来。在传下
来的过程中电弧放电打在人的头上，又通过人体一直传到地下去，而这样就造成了雷电
灾害。
【解答】解：A、带有金属外壳的用电器，外壳必须接地，故A正确；
B、家庭电路中开关接在火线与灯泡间，故B正确；
C、如果高压线掉落在地上，当人经过这个区域时，两脚之间存在相当高的电压，称做
“跨步电压”。这时电流从一条腿流入，另一条腿流出，会发生触电事故，故C错误；
D、雷雨天里，大树也是很好的导体，电流会沿大树传到大地，所以雷雨天千万不要在
大树下避雨，故D错误。
故选：AB。
【点评】本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，
加强安全意识，不能违反。
（多选）17．（3分）2023年5月28日，国产大飞机C919成功商业首航。如图为正在飞
行时的C919，下列说法正确的是（ ）
A．机翼的主要作用是提供浮力B．机翼的主要作用是产生升力
C．以地面为参照物，飞行员是静止的
D．以座舱为参照物，飞行员是静止的
【分析】（1）机翼利用流速越大压强越小产生升力工作的；
（2）运动和静止是相对的，判断物体的运动和静止，首先确定一个参照物，如果被研
究的物体和参照物之间没有发生位置的改变，被研究的物体是静止的，否则是运动的。
【解答】解：AB、机翼由于上凸下平，机翼上方空气的流速比下方的流速大，机翼上
方气压比下方的气压小，会产生一个向上的压强差，这一压强差使飞机获得竖直向上的
升力。故A错误，B正确；
C．以地面为参照物，飞行员与地面之间的位置发生改变，是运动的，故C错误；
D．以座舱为参照物，飞行员与座舱之间的位置没有发生改变，飞行员是静止的，故 D
正确。
故选：BD。
【点评】本题考查了运动和静止的相对性、流体压强与流速的关系。要记住每个物体的
运动状态的确定，关键取决于所选取的参照物。所选取的参照物不同，得到的结论也不
一定相同。这就是运动和静止的相对性。
（多选）18．（3分）在试管中放少量固态碘，塞紧塞子后放入热水中。当固态的碘变为
紫色的碘蒸气并充满试管后，将试管从热水中拿出，再放入凉水中，碘蒸气又会变为固
态的碘。在上述实验中，碘经历的过程是（已知标准大气压下碘的熔点约 114℃，沸点
约184℃。）（ ）
A．熔化和凝固 B．汽化和液化 C．升华和凝华 D．吸热和放热
【分析】物质由气态直接变为固态的过程叫凝华，物质由固态直接变为气态的过程叫升
华；由气态变为液态的过程叫液化，由液态变为气态的过程叫汽化；由固态变为液态的
过程叫熔化，由液态变为固态的过程叫凝固。
【解答】解：放入热水中，当固态碘变为紫色的碘蒸气并充满试管后，将试管从热水中
取出，放入凉水中，碘蒸气又会变为固态碘附在试管内壁上，是固态的碘先升华为碘蒸
气，碘蒸气又遇冷凝华为固态。
故AB错误，CD正确。
故选：CD。
【点评】分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处
于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。（多选）19．（3分）如图为某款电加热器的简化电路图，R 、R 、R 为定值电阻，a、
1 2 3
b、c、d为金属触点，S为旋钮开关，转动旋钮可以将相邻两个触点连通。则开关（
）
A．连接a、b时，R 和R 串联
1 2
B．连接c、d时，R 和R 串联
1 3
C．从连接a、b旋转至c、d时，通过R 的电流变小
1
D．从连接a、b旋转至c、d时，通过R 的电流变大
1
【分析】电路元件的连接有串联和并联两种方式：由于串联电路只有一条电流路径，流
过一个元件的电流同时流过另一个元件，因此各元件相互影响；而并联电路中有多条支
路，所以各元件独立工作、互不影响。
【解答】解：A、连接a、b时，R 和R 串联，故A正确；
1 2
B、连接c、d时，R 和R 并联，故B错误；
1 3
CD、连接a、b时，R 和R 串联，通过R 的电流I＝ ，连接c、d时，R 和R
1 2 1 1 3
并联，通过R 的电流I′＝ ，从连接a、b旋转至c、d时，通过R 的电流变大，故
1 1
C错误，D正确。
故选：AD。
【点评】本题考查了串并电流的判断以及电流大小比较，属于基础题。
（多选）20．（3分）某建筑工地上，一台起重机将两种材料同时从地面竖直匀速起吊送
至两个不同的高度，整个过程中起重机提升材料所做的功W与提升高度h的关系如图所
示。由图可知（g＝10N/kg）（ ）A．两种材料总质量为1.5t
B．两种材料总质量为3t
C．吊到40m高处的材料质量为1t
D．吊到40m高处的材料质量为1.5t
【分析】由图读出起重机将两种材料同时从地面竖直匀速起吊送至两个不同的高度的过
程中克服物体的重力做的功，根据W＝Gh求出两种材料的总重力以及吊到40m高处的
材料的重力，再根据G＝mg求出两种材料总质量和吊到40m高处的材料质量。
【解答】解：AB、由图可知，起重机将两种材料同时从地面竖直匀速起吊送至10m高
处时，提升材料所做的功为：W ＝300kJ＝3×105J，
1
由W＝Gh得，两种材料的总重力为：
G总 ＝ ＝ ＝3×104N，
由G＝mg得，两种材料的总质量为：
m总 ＝ ＝ ＝3×103kg＝3t，故A错误，B正确；
CD、由图可知，起重机将吊到40m高处的材料从10m高处吊送至40m高处时，提升材
料所做的功为：W ＝600kJ﹣300kJ＝300kJ＝3×105J，
2
由W＝Gh得，吊到40m高处的材料的总重力为：
G＝ ＝ ＝1×104N，
由G＝mg得，吊到40m高处的材料质量为：
m＝ ＝ ＝1×103kg＝1t，故C正确，D错误。故选：BC。
【点评】本题考查了功的计算公式、重力的计算公式的应用，有一定的难度，掌握计算
公式、认真分析图即可正确解题。
三、非选择题（本题共8小题，共55分。）
21．（4分）根据人教版初中物理教材电与磁内容绘制的知识结构如图甲所示。
（1）图甲中A为发电机的原理，即 电磁感应 ；B为广播、移动电话传递信息的载
体，即 电磁波 。
（2）图乙为两个磁极间的磁感线分布情况。根据磁感线的方向可知，这是一对 同名
（填“同名”或“异名”）磁极，位于图中 C点的小磁针静止时北极指向 上 （填
“上”或“下”）方。
【分析】（1）发电机是利用电磁感应现象来工作的；电磁波是广播、移动电话传递信
息的载体。
（2）根据磁体的磁感线分布来分析，小磁针在磁场中静止时北极所指的方向与该点的
磁场方向一致。
【解答】解：（1）图甲中A为发电机的原理，即电磁感应；B为广播、移动电话传递
信息的载体，即电磁波。
（2）图乙为两个磁极间的磁感线分布情况。根据磁感线的方向可知，这是一对同名磁
极，位于图中C点的小磁针静止时北极指向上方。
故答案为：（1）电磁感应；电磁波；（2）同名；上。
【点评】本题主要考查了发电机的基本原理、电磁波的应用和磁场的特点，属于基础性
题目。
22．（4分）某同学测量鸡蛋密度的过程如下。（1）把一枚鸡蛋放在调好的天平的 左 （填“左”或“右”）盘，平衡时，放在托
盘中的砝码以及游码位置如图甲所示，则鸡蛋的质量为 5 3 g。
（2）将这枚鸡蛋放入盛有350mL水的量杯后，鸡蛋浸没在水中，此时量杯中的水面如
图乙所示（鸡蛋未画出），则鸡蛋的体积为 5 0 cm3。
（3）这枚鸡蛋的密度为 1.0 6 g/cm3。
【分析】（1）把鸡蛋放入调节好的天平左盘，在右盘增减砝码并调节游码，鸡蛋的质
量等于砝码的质量加游码在标尺上所对的刻度值；
（2）这枚鸡蛋的体积由量杯中水的体积和放入鸡蛋后的总体积之差算出；
（3）利用公式 ＝ 计算鸡蛋的密度。
【解答】解：（ρ1）把鸡蛋放入调节好的天平左盘，在右盘增减砝码并调节游码，由图
甲知，鸡蛋的质量m＝50g+3g＝53g；
（2）由图乙可知，鸡蛋的体积为：V＝400mL﹣350mL＝50mL＝50cm3，
该鸡蛋的密度：
＝ ＝ ＝1.06g/cm3。
ρ
故答案为：（1）53；（2）50；（3）1.06。
【点评】此题是测量固体的密度，主要考查了天平和量杯的读数，同时考查了密度公式
的应用。
23．（8分）某同学利用实验室提供的器材，测量标有电压为 2.5V的小灯泡在不同电压下
的电阻。他所连接的实验电路如图甲所示。（1）在闭合开关前，需要将滑动变阻器的滑片移至 B （填“A”或“B”）端。
（2）实验中，第一次测量时的电压等于2.5V，小灯泡正常发光。之后调节滑动变阻器，
让电压逐次下调，使灯丝温度不断降低，灯泡变暗直至完全不发光，测量的数据如下表
所示。
数据序号 1 2 3 4 5 6 7
发光情况 明亮 不很亮 暗 较暗 微光 熄灭 熄灭
电压U/V 2.5 2.1 1.7 1.3 0.9 0.5 0.1
电流I/A 0.28 0.26 0.24 0.21 0.19 0.05
根据表格中的实验数据，图乙中能正确描述通过该小灯泡的电流I和其两端电压U之间
关系的是 ① 。（填“①”或“②”）
（3）第6次测量时，电流表指针的偏转如图丙所示。则电流表的读数为 0.16 A，
此时小灯泡的电阻为 3.12 5 。
（4）对比不同电压下小灯泡Ω的电阻值可知，小灯泡的电阻随电压的增大而 增大
（填“增大”“减小”或“不变”），主要原因是小灯泡的电阻受 温度 的影响。
【分析】（1）为了保护电路，在闭合开关前，需要将滑动变阻器的滑片移至阻值最大
处；
（2）根据表中数据分析回答；
（3）根据图甲确定电流表量程，由图丙确定分度值读数，利用欧姆定律求出此时小灯
泡的电阻；
（4）灯丝电阻随温度的升高而增大。
【解答】解：（1）为了保护电路，在闭合开关前，需要将滑动变阻器的滑片移至阻值
最大处，即B端；
（2）由表中数据可知，当灯泡两端电压增大，通过灯泡的电流也增大，根据P＝UI可
知，灯泡功率变大，温度升高，灯丝电阻随温度升高而增大，且电压变化量大于电流变
化量，其I﹣U图线是一条曲线，并偏向电压轴，故小灯泡的电流 I和其两端电压U之
间关系的是①；（3）由图甲可知，电流表选用小量程；第6次测量时，电流表指针的偏转如图丙所示，
电流表分度值0.02A，其示数为0.16A，此时小灯泡的电阻为：
R＝ ＝ ＝3.125 ；
（4）由表中数据可知，Ω当灯泡两端电压增大，通过灯泡的电流也增大，根据P＝UI可
知，灯泡功率变大，温度升高，灯丝电阻随温度升高而增大，故小灯泡的电阻随电压的
增大而增大，主要原因是小灯泡的电阻受温度的影响。
故答案为：（1）B；（2）①；（3）0.16；3.125；（4）增大；温度。
【点评】本题测小灯泡在不同电压下的电阻实验，考查了注意事项、数据分析、电流表
读数、电阻的计算和影响电阻大小因素等知识。
24．（4分）株洲南站到长沙站的S7908次城际列车运行时刻表如表所示，根据此表回答
下列问题。
车站 到达 发车 里程/km
株洲南 始发站 07：44 0
株洲 07：50 07：52 8
大丰 07：57 07：58 13.5
田心东 08：01 08：03 16
… … … …
长沙 08：54 终点站 58
（1）列车从株洲南站发车，行驶 8 km到达株洲站，用时 6 min，列车的平均
速度是 8 0 km/h。
（2）列车在“株洲南—株洲”段的运行速度比在“株洲—田心东”段的 大 （填
“大”或“小”）。
【分析】（1）由列车运行时刻表知，根据里程得出株洲南至株洲的路程，根据开车时
间和到达时间得出时间，根据速度公式v＝ 计算列车的平均速度；
（2）根据列车时刻表分别找到株洲—田心东的路程和运行时间，根据速度公式 v＝ 计
算列车在“株洲—田心东”段的平均速度，最后进行比较即可。
【解答】解：（1）由列车运行时刻表知，从株洲南站07：44发车，07：50到达株洲，
用时t＝07：50﹣07：44＝6min＝0.1h，行驶路程s＝8km，则列车从株洲南站到株洲的平均速度是v＝ ＝ ＝80km/h；
（2）由列车运行时刻表知，07：52从株洲发车，08：01到达田心东，用时：t′＝08：
01﹣07：52＝9min＝0.15h，通过的路程s′＝16km﹣8km＝8km，则列车在“株洲—田
心东”段平均速度v′＝ ＝ ≈53.3km/h，因此列车在“株洲南—株洲”段的
运行速度比在“株洲—田心东”段的大。
故答案为：（1）8；6；80；（2）大。
【点评】本题考查平均速度的知识，关键是从表中得出有用信息。
25．（8分）图甲为一种家用储水式电热水器，容积为60L，功率为2kW，主要由箱体、
制热、控制和进出水系统组成，其内部结构如图乙所示。解答下列问题。
（1）电热水器的外壳和内胆之间所用的保温材料，从节能方面看，应具有 绝热
（填“绝热”或“导热”）性能。储水腔内出水管的位置比进水管高，因热水密度比冷
水小，故储水腔内 热 （填“热”或“冷”）水在上。在水压作用下，热水通过位
置较高的出水管口不断流出。
（2）储水腔储满水时，水的质量为 60 kg。要将这些水由20℃加热到预设温度
70℃，需要吸收的热量为 1.26×1 0 7 J。已知 水 ＝1.0×103kg/m3，c 水 ＝
4.2×103J/（kg•℃），1L＝1.0×10﹣3m3。 ρ
（3）制热系统工作0.5h消耗 1 kW•h的电能。
【分析】（1）为了减小热量的传递，应该使用绝热性能好的材料；密度大的水下沉到
底部，而下层的密度小的水就升到上层来；
（2）根据密度公式求出储水腔储满水时，水的质量；根据 Q吸 ＝cm（t﹣t
0
）求出水的
吸收的热量；
（3）根据W＝Pt求出制热系统工作0.5h消耗的电能。【解答】解：（1）为了减小热量的传递，电热水器的外壳和内胆之间所用的保温材料，
应该使用导热性能差的绝热材料；
密度大的水下沉到底部，而下层的密度小的水就升到上层来，因热水密度比冷水小，故
储水腔内热水在上。
（2）水的体积V＝60L＝60×1.0×10﹣3m3＝0.06m3，
由 ＝ 可知，水的质量：m＝ 水V＝1.0×103kg/m3×0.06m3＝60kg，
水的ρ 吸收的热量：Q吸 ＝c水m（ρ t﹣t
0
）＝4.2×103J/（kg•℃）×60kg×（70℃﹣20℃）＝
1.26×107J；
（3）由P＝ 可知，制热系统工作0.5h消耗的电能：W＝Pt′＝2kW×0.5h＝1kW•h。
故答案为：（1）绝热；热；（2）60；1.26×107；（3）1。
【点评】本题考查对导热材料的认识、密度公式、吸热公式以及电功率公式的应用，是
一道综合题，难度不大。
26．（7分）某同学利用图示装置测量滑动摩擦力的大小。水平传送带由微型电动机控制
其运转，连接滑块和压块的细绳自然拉直，事先用电子秤分别测出滑块和压块的重力G
1
和G 。
2
（1）此装置中定滑轮的作用是改变力的 方向 （填“大小”或“方向”）。
（2）本实验除了要保证压块在电子秤上保持静止外，还需控制的条件是 ② （填
“①”或“②”）。
①水平传送带必须匀速运转
②定滑轮左侧连接滑块的细绳必须水平
（3）开启电源，应使皮带轮上方的传送带向 左 （填“左”或“右”）运动，此时
滑块受到的滑动摩擦力方向为水平向 左 （填“左”或“右”）。读出电子秤的示
数G ，此时滑块所受滑动摩擦力大小F＝ G ﹣ G （用测得的物理量表示）。
3 2 3
【分析】（1）定滑轮不能省力和省距离，能改变力的方向；
（2）测量滑动摩擦力的大小，利用二力平衡，摩擦力大小等于拉力大小，故要保持拉力始终水平拉；
（3）滑块受到的拉力方向只能是水平向右，故摩擦力的方向需水平向左，摩擦力的方
向与相对运动的方向相反；
根据二力平衡，拉力大小等于摩擦力的大小；对压块受力分析可得拉力大小。
【解答】解：（1）定滑轮的作用是改变力的方向；
（2）本实验除了要保证压块在电子秤上保持静止外，还需控制的条件是定滑轮左侧连
接滑块的细绳必须水平，故选②；
（3）皮带轮上的传送带应向左运动，滑块相对于传送带向右运动，滑块受到的摩擦力
水平向左；
滑块相对于地面静止，故拉力大小等于摩擦力大小，对压块受力分析，拉力等于压块的
重力减去电子秤的示数，即F＝G ﹣G 。
2 3
故答案为：（1）1方向；（2）②；（3）左；左；G ﹣G 。
2 3
【点评】本题考查测量滑动摩擦力大小的改进实验，基本原理是二力平衡。
27．（10分）图甲为多人赛艇。划桨时，桨可绕侧舷上的固定轴转动，从而使赛艇运动。
图乙为划桨时桨的简化平面图，其中O为固定轴，AB为赛艇的运动方向，桨上OC长
为0.8m，OD长为2m，F 为人划桨的力，F 为水对桨的作用力。
1 2
（1）划桨时，桨对水的作用力大小 等于 （填“大于”、“等于”或“小于”）水
对桨的作用力大小。
（2）桨为 费力 （填“省力”或“费力”）杠杆。请写出一种与桨类型相同的杠杆：
筷子 。
（3）已知图乙中F 为200N，F 与CD的夹角 ＝30°，F 、F 均与AB平行。要划动桨，
2 1 1 2
F 至少多大？（sin30°＝0.5，不考虑桨的重力）θ
1
【分析】（1）相互作用力的特点是：作用在两个物体上，大小相等，方向相反，作用
在一条直线上；（2）先判断船桨在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类
型的杠杆；
（3）由题意知，以O点为支点，作出动力臂和阻力臂，分析计算力臂，根据杠杆的平
衡条件计算作用力F 的大小。
1
【解答】解：（1）划桨时，桨对水的作用力与水对桨的作用力是一对相互作用力，大
小相等；
（2）因为船桨在使用过程中，动力臂小于阻力臂，所以船桨属于费力杠杆；生活中的
筷子也是费力杠杆；
（3）以O点为支点，作出F 的力臂OE和F 的力臂OF，如图所示：
1 2
，
由题意知，F 与CD的夹角 ＝30°，F 、F 均与AB平行，则∠ODF＝30°，
1 1 2
θ
由几何知识可知，动力臂OE＝ OC＝ 0.8m＝0.4m，
阻力臂OF＝ OD＝ 2m＝1m，
由杠杆的平衡条件有：F ×OE＝F ×OF，
1 2
所以F ＝ ＝ ＝500N。
1
故答案为：（1）等于；（2）费力；筷子；
（3）要划动桨，F 至少500N。
1
【点评】本题以赛艇运动为情景，考查了杠杆示意图的画法以及杠杆平衡条件的应用，
关键是正确分析杠杆的各要素。
28．（10分）图甲为一种汽车前大灯的外形，下端三个金属片为灯的三脚插头，可连接电
源；图乙为灯管内部结构，三根导电支架分别与三个金属片相连，支架间接有两组灯丝，
夜间行车时，可根据需要进行切换。已如两组灯丝 L 和L 的额定电压均为12V，额定
1 2
功率分别为100W和80W。（1）两灯正常工作时，通过L 的电流为 6.6 7 A（结果保留两位小数），比通过L
2 1
的电流 小 （填“大”或“小”）。
（2）图丙中的A、B、C分别代表与图乙中左、中、右三个支架相连的三个金属片。根
据图乙，在图丙中画出灯管内的电路图。
（3）求灯丝L 的阻值。若将电源的两端分别连接金属片B、C，为保证电路安全，电
1
源电压不能超过多少伏？（不考虑灯丝以外的电阻，忽略温度对电阻的影响。）
【分析】（1）根据P＝UI分别求出两灯正常工作时的电流，即可解答；
（2）根据图乙电路连接进行分析回答；
（3）根据P＝ 求出灯丝L 的阻值；若将电源的两端分别连接金属片 B、C，灯泡
1
L 、L 串联在电路中，为保证电路安全，电路中最大电流不能超过两灯泡的最小额定电
1 2
流，据此确定电路中电流的最大值，根据串联电路电压规律结合欧姆定律求出电源电压
的最大值。
【解答】解：（1）由P＝UI可得，两灯正常工作时，通过L 的电流为：
1
I ＝ ＝ ≈8.33A，
1
通过L 的电流为：
2
I ＝ ＝ ≈6.67A，所以通过L 的电流比通过L 的电流小；
2 2 1
（2）由图乙可知，灯泡L 、L 左端共用一个支架，右端分别连接另外两个支架，电路
1 2
连接如下图所示：；
（3）已知灯丝L 的额定电压为12V，额定功率为100W，则灯丝L 的阻值为：
1 1
R ＝ ＝ ＝1.44 ；
1
若将电源的两端分别连接金Ω属片B、C，灯泡L 、L 串联在电路中，为保证电路安全，
1 2
电路中最大电流不能超过两灯泡的最小电流，由（1）可知，通过L 的电流比通过L 的
2 1
电流小，故电路中最大电流为6.67A，此时灯泡L 正常发光，则电源电压的最大值为：
2
U＝U +U ＝I R +U ＝ •R +U ＝ ×1.44 +12V＝21.6V。
1 2 2 1 2 1 2
Ω
故答案为：（1）6.67；小；（2）见解答图；（3）灯丝L 的阻值为1.44 ；若将电源的
1
两端分别连接金属片B、C，为保证电路安全，电源电压不能超过21.6V。Ω
【点评】本题通过汽车的前照灯考查电路的连接、电功率公式的灵活运用和欧姆定律的
应用等知识，题目难度不大。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/6/29
14:43:54；用户：15972770568；邮箱：15972770568；学号：26197019
