2023年新疆生产建设兵团中考物理试卷
一、单项选择题（本大题共12小题，每小题2分，共24分。请按答题卷中的要求作答）
1．（2分）下列物质中，最容易导电的是（ ）
A．铜 B．硅 C．玻璃 D．陶瓷
2．（2分）医生给病人检查时使用听诊器，是为了增大声音的（ ）
A．音调 B．音色 C．响度 D．频率

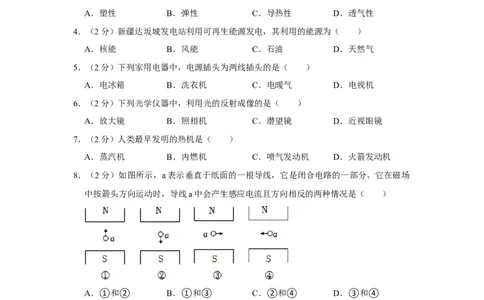

3．（2分）汽车的轮胎常由橡胶制成，是由于橡胶具有较好的（ ）
A．塑性 B．弹性 C．导热性 D．透气性
4．（2分）新疆达坂城发电站利用可再生能源发电，其利用的能源为（ ）
A．核能 B．风能 C．石油 D．天然气
5．（2分）下列家用电器中，电源插头为两线插头的是（ ）
A．电冰箱 B．洗衣机 C．电暖气 D．电视机
6．（2分）下列光学仪器中，利用光的反射成像的是（ ）
A．放大镜 B．照相机 C．潜望镜 D．近视眼镜
7．（2分）人类最早发明的热机是（ ）
A．蒸汽机 B．内燃机 C．喷气发动机 D．火箭发动机
8．（2分）如图所示，a表示垂直于纸面的一根导线，它是闭合电路的一部分。它在磁场
中按箭头方向运动时，导线a中会产生感应电流且方向相反的两种情况是（ ）
A．①和② B．①和③ C．②和④ D．③和④
9．（2分）我国生产的世界上最薄的不锈钢箔带—手撕钢的厚度只有0.015mm，则面积为
1m2的手撕钢的质量约为（ ）
A．120g B．12g C．1.2g D．0.12g
10．（2分）使用如图所示的滑轮组匀速提升重力不同的物体时，除了动滑轮的重力导致
的额外功外，其他因素导致的额外功与总功之比为一定值。已知动滑轮的重力为1.0N，
绳子能够承受的最大拉力为50N。当匀速提升重为9.0N的物体时，滑轮组的机械效率
为81%，则使用该滑轮组匀速提升物体时的机械效率的最大值为（ ）A．90% B．89% C．88% D．87%
11．（2分）某薄壁玻璃管粗细均匀、一端开口。早晨在室外将该玻璃管开口向下竖直缓
慢插入水中，玻璃管内封闭了一段空气柱，如图所示，放手后玻璃管在某位置保持漂浮
状态，玻璃管露出水面的长度为1.0cm。中午时，由于管内空气升温膨胀，玻璃管内封
闭的空气柱的长度增加了1.5cm，此时玻璃管露出水面的长度为（ ）
A．1.0cm B．1.5 cm C．2.0 cm D．2.5cm
12．（2分）用如图所示的电路研究滑动变阻器R的电功率。电源电压保持不变，R 为定
0
值电阻，滑动变阻器R的滑片可移动的最大距离为18cm，滑动变阻器R的电阻丝的阻
值与其长度成正比。闭合开关S后，当滑片位于滑动变阻器R的中点时，滑动变阻器R
的电功率为1.50W；将滑片移动一段距离后，滑动变阻器R的电功率变为2.94W，则滑
动变阻器R的滑片移动的方向和距离可能为（ ）
A．向左移动7cm B．向左移动6cm
C．向右移动5cm D．向右移动4cm
二、填空题（本大题共4小题，每空1分，共26分。请将符合题意的内容填在相应的横线
上）13．（6分）芯片是电子设备的核心组件，光刻机是制造芯片的核心装备。
（1）某光刻机通过极紫外光照射镂空的集成电路模板，经过透镜组后在硅晶圆表面的
光刻胶上刻出缩小的电路图案。该透镜组相当于一个 透镜，极紫外光在制成透
镜的玻璃内沿 （填“直线”或“曲线”）传播，集成电路模板到透镜的距离
（填“大于”或“小于”）硅晶圆到透镜的距离。
（2）为防止芯片工作时温度过高，常用散热片将热量散失到环境中，这是通过
（“做功”或“热传递”）的方式改变芯片的内能。一般情况下，物体颜色越深，热辐
射散热能力越强，故散热片的颜色多为 （填“黑”或“白”）色。一个指甲盖
大小的芯片可能有上百亿个晶体管，晶体管的空间尺度 （填“大于”或“小
于”）原子的空间尺度。

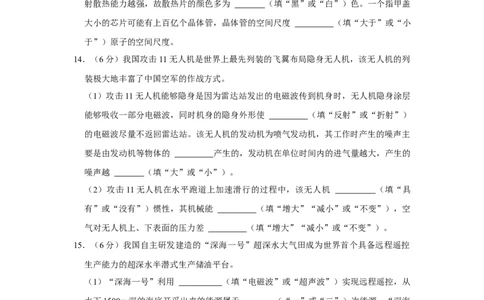

14．（6分）我国攻击11无人机是世界上最先列装的飞翼布局隐身无人机，该无人机的列
装极大地丰富了中国空军的作战方式。
（1）攻击11无人机能够隐身是因为雷达站发出的电磁波传到机身时，无人机隐身涂层
能够吸收一部分电磁波，同时机身的隐身外形使 （填“反射”或“折射”）
的电磁波尽量不返回雷达站。该无人机的发动机为喷气发动机，其工作时产生的噪声主
要是由发动机等物体的 产生的，发动机在单位时间内的进气量越大，产生的
噪声越 （填“大”或“小”）。
（2）攻击11无人机在水平跑道上加速滑行的过程中，该无人机 （填“具
有”或“没有”）惯性，其机械能 （填“增大”“减小”或“不变”），空
气对无人机上、下表面的压力差 （填“增大”“减小”或“不变”）。
15．（6分）我国自主研发建造的“深海一号”超深水大气田成为世界首个具备远程遥控
生产能力的超深水半潜式生产储油平台。
（1）“深海一号”利用 （填“电磁波”或“超声波”）实现远程遥控，从
水下1500m深的海底开采出来的能源属于 （“一”或“二”）次能源。“深海
一号”深水半潜式生产储油平台通过四组锚固系统固定在大海上（平台与海底的巨型铅
球通过锚链栓接），已知锚链的密度大于海水的密度，则锚链对平台的拉力大小
（填“大于”“小于”或“等于”）锚链对巨型铅球的拉力大小。
（2）水下 1500m深的海底输送油气的管道承受的海水压强约为 （填
“15”“150”或“1500”）个标准大气压。若“深海一号”一期工程年产天然气
3×109m3，天然气的热值为3.6×107J/m3，也可以表示为5.0×107J/kg，则这些天然气完全燃烧可以放出的热量 J，天然气的密度为 kg/m3。
16．（8分）近几年，随着电动汽车的普及，为电动汽车提供电能的充电桩数量在全国迅
猛增加（图1）。
（1）充电桩为电动汽车的电池充电时，电能转化为 （填“机械”或“化
学”）能， （填“充电桩”或“电池”）是用电器。充电桩有较好地防水保
护功能，是为了防止线路过于潮湿出现 （填“短路”或“断路”）现象。

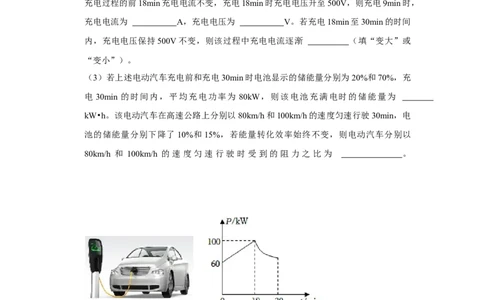

（2）如图2所示为充电桩给某电动汽车充电时充电功率P随充电时间t的变化图像。若
充电过程的前18min充电电流不变，充电18min时充电电压升至500V，则充电9min时，
充电电流为 A，充电电压为 V。若充电18min至30min的时间
内，充电电压保持500V不变，则该过程中充电电流逐渐 （填“变大”或
“变小”）。
（3）若上述电动汽车充电前和充电30min时电池显示的储能量分别为20%和70%，充
电 30min 的时间内，平均充电功率为 80kW，则该电池充满电时的储能量为
kW•h。该电动汽车在高速公路上分别以80km/h和100km/h的速度匀速行驶30min，电
池的储能量分别下降了10%和15%，若能量转化效率始终不变，则电动汽车分别以
80km/h 和 100km/h 的速度匀速行驶时受到的阻力之比为 。
三、作图题（每图2分，共6分）
17．（2分）请在图中画出光线AO从空气斜射入水中时的折射光线。18．（2分）请在图中根据静止的杠杆的动力臂l ，画出动力F 的示意图。
1 1
19．（2分）请在图中标出静止的小磁针的N极。
四、实验与探究题（本大题共3小题，每空2分，连图2分，共24分）
20．（6分）在“探究水沸腾时温度变化的特点”的实验中，需要的实验器材除烧杯、水、
酒精灯、铁架台、秒表外，还需要的测量仪器是 ；水沸腾后，继续给水加
热，水的温度 （填“升高”或“不变”），气泡上升过程中，由于水不断
（填“汽化”或“液化”），气泡内的水蒸气增多，同时气泡上升时压强减小，所以气
泡在上升过程中体积逐渐变大。
21．（8分）某兴趣小组利用电源、电压表V、电流表A、滑动变阻器R、开关S、导线等
实验器材，测量某额定电流为700mA的LED灯正常工作时的电阻。
（1）请将图甲中的元件符号连成实验电路图（要求：电流必须从LED的“+”接线柱流入，“﹣”接线柱流出）。
（2）兴趣小组连好电路并闭合开关S后，移动滑动变阻器R的滑片，发现LED灯不亮，
通过检查电路发现LED的“+”“﹣”接线柱接反了；正确连接后，闭合开关S，LED
灯亮了。该现象说明LED具有 （填“单向”或“双向”）导电性。
（3）实验过程中，当电流表的示数为0.70A时，电压表的示数为3.5V，则LED灯正常
工作时的电阻为 。
（4）该兴趣小组通过查阅Ω资料得到，通过该型号LED灯的电流与两端的电压的变化关
系如图乙所示。由图乙可知，该LED灯发光过程中，电阻温度升高时，LED灯的电阻
值 （填“变大”“变小”或“不变”）。
22．（10分）频闪摄影是研究物体运动常用的实验手段。在暗室中，照相机的快门处于常
开状态，频闪仪每隔一定时间闪光一次，照亮运动的物体，于是胶片上记录了物体在几
个闪光时刻的位置。图甲是完全相同的A、B两球从空中同一高度先后由静止开始竖直
下落的频闪照片示意图。已知频闪仪每隔0.1s闪光一次，照片上1cm代表空中实际距离
10cm。
s /mm s /mm s /mm s /mm
1 2 3 4
A球（s ） 4.9 14.7 24.5 34.3
A
B球（s ） 1.2 9.8 19.6 29.4
B
s ﹣s 3.7 4.9 4.9 4.9
A B
（1）由图甲可知：先由静止开始下落的是 （填“A”或“B”）球。
（2）用刻度尺分别测得照片上A、B两球相邻位置之间的各段距离，A、B两球相对应
的s 、s 、s 、s 的测量结果如图表所示。测量照片上B球相邻位置之间的距离s 时，
1 2 3 4 5
刻度尺的示数如图乙所示，则s ＝ mm。设A球在空中下落时，通过s 、s
5 2 3
的过程中的平均速度分别为v 、v ，则v ：v ＝ 。
2 3 2 3
（3）A、B 两球均运动的过程中，若以 B 球为参照物，A 球在竖直方向上做
（填“加速”“减速”或“匀速”）直线运动。先开始下落的小球的速度为
m/s时，后开始下落的小球刚好开始下落。五、计算题（本大题共2小题，每小题5分，共10分。解题时要有必要的公式和文字说明，
只写出结果不得分）
23．（5分）如图所示，电路中电源电压为3V，闭合开关S后，电流表A的示数为I＝
0.90A，电流表A 的示数为I ＝0.60A。求：
1 1
（1）通过电阻R 的电流；
2
（2）电阻R 、R 的阻值；
1 2
（3）整个电路在1min内产生的热量。
24．（5分）如图所示，一柱状鱼缸（缸底有小石子）放在水平地面上，其内圆底面积为
0.06m2。鱼缸内无水时，鱼缸对水平地面的压强为 1.0×103Pa；在鱼缸内加入质量为
42kg的水后鱼缸对水平地面的压强为7.0×103Pa；在鱼缸内再放入几条鱼后，鱼缸对水
平地面的压强为7.3×103Pa。求：
（1）质量为42kg的水的重力；
（2）鱼缸内无水时，鱼缸（含缸底小石子）的质量；
（3）在鱼缸内放入几条鱼后，水对缸底的某一小石子增加的压强。2023年新疆生产建设兵团中考物理试卷
参考答案与试题解析
一、单项选择题（本大题共12小题，每小题2分，共24分。请按答题卷中的要求作答）
1．（2分）下列物质中，最容易导电的是（ ）
A．铜 B．硅 C．玻璃 D．陶瓷
【分析】导体是容易导电的物体，半导体的导电能力介于导体和绝缘体之间；绝缘体是
导电能力很差的材料。
【解答】解：正常情况下，铜容易导电，是导体；硅是半导体；玻璃、陶瓷不容易导电，
属于绝缘体，故A符合题意，BCD不符合题意。
故选：A。
【点评】本题考查了导体、半导体和绝缘体，属于基础题。
2．（2分）医生给病人检查时使用听诊器，是为了增大声音的（ ）
A．音调 B．音色 C．响度 D．频率
【分析】响度指声音的大小，它与振幅和发声体的远近有关。
【解答】解：听诊器是利用声音在管内空气中集中传播，减小声音的分散，提高声音的
响度，从而可以听到更清楚的声音。
故选：C。
【点评】本题考查了声音的响度，属于基础题。
3．（2分）汽车的轮胎常由橡胶制成，是由于橡胶具有较好的（ ）
A．塑性 B．弹性 C．导热性 D．透气性
【分析】根据橡胶的物理性质作答。
【解答】解：用橡胶做汽车的轮胎，是因为橡胶的弹性好，能起到缓冲的作用，与塑性、
导热性、透气性无关，故B正确。
故选：B。
【点评】本题考查物质的基本属性，属于基础题。
4．（2分）新疆达坂城发电站利用可再生能源发电，其利用的能源为（ ）
A．核能 B．风能 C．石油 D．天然气
【分析】可以源源不断地从自然界直接获取的能源属于可再生能源；消耗后不能短时间
内从自然界中得到补充的能源属于不可再生能源。
【解答】解：天然气和石油是化石能源，短期内不能得到补充，所以是不可再生能，；
核能是矿产资源，短期内不能得到补充，所以是不可再生能源，故ACD不符合题意；风能在短期内能及时得到补充，所以风能是可再生能源，故B符合题意；
故选：B。
【点评】本题考查能源的分类，属于基础题目。
5．（2分）下列家用电器中，电源插头为两线插头的是（ ）
A．电冰箱 B．洗衣机 C．电暖气 D．电视机
【分析】用电器是金属外壳的必须接地。
【解答】解：电冰箱、洗衣机和电暖气等都是有金属外壳的家用电器，根据安全用电原
则知，用电器是金属外壳的必须接地，所以，一般采用三线插头；而电视机一般不需要
接地，采用两线插头。
故选：D。
【点评】本题考查了安全用电原则，其中金属外壳的用电器一定要接地，属于基础性题
目。
6．（2分）下列光学仪器中，利用光的反射成像的是（ ）
A．放大镜 B．照相机 C．潜望镜 D．近视眼镜
【分析】要解答本题需掌握：凸透镜成像是由于光的折射，平面镜成像是光的反射。
【解答】解：题中的照相机、放大镜都是利用凸透镜成像的原理制成的，即是光的折射。
近视眼镜是凹透镜，利用的是光的折射。
潜望镜里面是两块平面镜，平面镜成像是光的反射。
故选：C。
【点评】本题主要考查学生对：平面镜成像和凸透镜成像的原理的了解和掌握，是一道
基础题。
7．（2分）人类最早发明的热机是（ ）
A．蒸汽机 B．内燃机 C．喷气发动机 D．火箭发动机
【分析】热机是利用内能对外做功的机械，据此分析。
【解答】解：热机是指各种利用内能做功的机械，17世纪人类发明了热机，最早的热机
是蒸汽机；内燃机、喷气发动机、火箭发动机都是19实际后期发明出来的，故A正确。
故选：A。
【点评】本题考查了热机的相关知识，属于基础题。
8．（2分）如图所示，a表示垂直于纸面的一根导线，它是闭合电路的一部分。它在磁场
中按箭头方向运动时，导线a中会产生感应电流且方向相反的两种情况是（ ）A．①和② B．①和③ C．②和④ D．③和④
【分析】能否产生感应电流，就要看图示的情景能否满足①闭合电路的一部分导体；
②导体切割磁感线运动这两个条件。感应电流方向与磁场方向和导体切割磁感线的运
动方向有关。
【解答】解：①由图知导体是闭合电路中的导体，但导体运动方向和磁感线方向平行，
没有做切割磁感线运动，不会产生感应电流。
②由图知导体是闭合电路中的导体，但导体运动方向和磁感线方向平行，没有做切割
磁感线运动，不会产生感应电流。
③由图知导体是闭合电路中的导体，导体水平向左做切割磁感线运动，所以会产生感
应电流。
④由图知导体是闭合电路中的导体，导体水平向右做切割磁感线运动，所以会产生感
应电流，由于感应电流的方向与磁场方向、导体运动的方向有关，在磁场方向不变的情
况下，导体运动方向相反，则感应电流的方向相反，综上所述，产生感应电流且方向相
反的是③④两种情况。
故选：D。
【点评】本题主要考查学生对电磁感应现象，以及感应电流产生的条件的了解和掌握，
是一道基础题。
9．（2分）我国生产的世界上最薄的不锈钢箔带—手撕钢的厚度只有0.015mm，则面积为
1m2的手撕钢的质量约为（ ）
A．120g B．12g C．1.2g D．0.12g
【分析】首先求出手撕钢的体积，再根据 ＝ 求出积为1m2的手撕钢的质量。
【解答】解：手撕钢的厚度只有0.015mm，ρ则面积为1m2，故手撕钢的体积为：
V＝Sh＝1m2×0.015×10﹣3m＝1.5×10﹣5m3，
根据 ＝ 可得，面积为1m2的手撕钢的质量约为：
m＝ ρV＝7.9×103kg/m3×1.5×10﹣5m3＝0.1185kg≈120g，
ρ故A符合题意，BCD不符合题意。
故选：A。
【点评】本题考查了的是密度计算公式的应用，难度不大。
10．（2分）使用如图所示的滑轮组匀速提升重力不同的物体时，除了动滑轮的重力导致
的额外功外，其他因素导致的额外功与总功之比为一定值。已知动滑轮的重力为1.0N，
绳子能够承受的最大拉力为50N。当匀速提升重为9.0N的物体时，滑轮组的机械效率
为81%，则使用该滑轮组匀速提升物体时的机械效率的最大值为（ ）
A．90% B．89% C．88% D．87%
【分析】当匀速提升重为9.0N的物体时，设出物体匀速提升的高度h，根据W＝Gh求
出拉力所做的有用功，利用 ＝ ×100%求出拉力所做的总功，再根据W＝Gh求出克
η
服动滑轮重力所做的额外功，总功减去有用功、克服动滑轮重力所做的额外功即为除了
动滑轮的重力导致的额外功外其他因素导致的额外功，然后求出其他因素导致的额外功
与总功之比；由图可知滑轮组绳子的有效股数，根据s＝nh求出使用该滑轮组匀速提升
物体上升的高度为h时绳子自由端移动的距离，绳子能够承受的最大拉力为50N，利用
W＝Fs求出拉力所做总功的最大值，根据除了动滑轮的重力导致的额外功外其他因素导
致的额外功与总功之比为一定值求出其他因素导致的额外功，然后求出拉力所做有用功
的最大值，利用 ＝ ×100%求出使用该滑轮组匀速提升物体时的机械效率的最大值。
η
【解答】解：当匀速提升重为9.0N的物体时，滑轮组的机械效率为81%，
设物体匀速提升的高度为h，则拉力所做的有用功：W有 ＝Gh＝9.0N×h，由 ＝ ×100%可得，拉力所做的总功：W总 ＝ ＝ ＝ N×h，
η
克服动滑轮重力所做的额外功：W额动 ＝G动h＝1.0N×h，
除了动滑轮的重力导致的额外功外，其他因素导致的额外功：W额其他 ＝W总 ﹣W有 ﹣W
额动
＝ N×h﹣9.0N×h﹣1.0N×h＝ N×h，
其他因素导致的额外功与总功之比为： ＝ ＝ ；
由图可知，滑轮组绳子的有效股数n＝2，
当使用该滑轮组匀速提升物体上升的高度为 h时，绳子自由端移动的距离：s＝nh＝
2h，
由绳子能够承受的最大拉力为 50N可知，拉力所做总功的最大值：W总大 ＝F大s＝
50N×2h＝100N×h，
因除了动滑轮的重力导致的额外功外，其他因素导致的额外功与总功之比为一定值，
所以，其他因素导致的额外功：W额其他大 ＝ W总大 ＝ ×100N×h＝10N×h，
拉力所做有用功的最大值：W有大 ＝W总大 ﹣W额动 ﹣W额其他大 ＝100N×h﹣1.0N×h﹣
10N×h＝89N×h，
则使用该滑轮组匀速提升物体时的机械效率的最大值：
大
＝ ×100%＝
η
×100%＝89%。
故选：B。
【点评】本题考查了使用滑轮组时做功公式和机械效率公式的应用，明确有用功和总功、
额外功的含义以及它们之间的关系是关键。

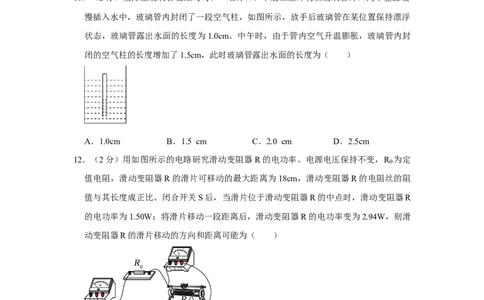

11．（2分）某薄壁玻璃管粗细均匀、一端开口。早晨在室外将该玻璃管开口向下竖直缓
慢插入水中，玻璃管内封闭了一段空气柱，如图所示，放手后玻璃管在某位置保持漂浮
状态，玻璃管露出水面的长度为1.0cm。中午时，由于管内空气升温膨胀，玻璃管内封
闭的空气柱的长度增加了1.5cm，此时玻璃管露出水面的长度为（ ）A．1.0cm B．1.5 cm C．2.0 cm D．2.5cm
【分析】根据题意，无论早晨还是中午，玻璃管都漂浮在水面上，因此受到的浮力等于
玻璃管和管内水的重力之和，据此根据阿基米德浮力原理和物体的浮沉条件分别列出早
晨和中午的等式，然后联解得出正确答案。
【解答】解：设玻璃管长为L，早晨玻璃管内的水高度为h，玻璃管截面积为S，中午
玻璃管露出水面的长度为h′，
根据题意，无论早晨还是中午，玻璃管都漂浮在水面上，因此受到的浮力等于玻璃管和
管内水的重力之和，
则早晨时存在等式F浮 ＝G管内水+G管；
即 水gS（L﹣1.0cm）＝ 水gSh+G管 ；①
中午ρ时存在等式F浮 ′＝Gρ管内水 ′+G管 ；
即 水gS（L﹣h′）＝ 水gS（h﹣1.5cm）+G管 ；②
①ρ﹣②并化简得： ρ
h′＝2.5cm。
故ABC错误，D正确。
故选：D。
【点评】此题考查了阿基米德浮力原理、物体的浮沉条件及其应用，有一定难度。
12．（2分）用如图所示的电路研究滑动变阻器R的电功率。电源电压保持不变，R 为定
0
值电阻，滑动变阻器R的滑片可移动的最大距离为18cm，滑动变阻器R的电阻丝的阻
值与其长度成正比。闭合开关S后，当滑片位于滑动变阻器R的中点时，滑动变阻器R
的电功率为1.50W；将滑片移动一段距离后，滑动变阻器R的电功率变为2.94W，则滑
动变阻器R的滑片移动的方向和距离可能为（ ）A．向左移动7cm B．向左移动6cm
C．向右移动5cm D．向右移动4cm
【分析】假设滑动变阻器R 的每 1cm的电阻为R 的n倍，假设某次接入的长度为
0
kcm，
根据P＝ 列出滑动变阻器的电功率表达式，采用比值法解得n的数值，得出是否有可
能。
【解答】解：假设滑动变阻器R的每1cm的电阻为R 的n倍，假设某次接入的长度为
0
kcm，
则滑动变阻器的电功率P＝（ ）²×knR ；
0
第一次滑片位于中点时，接入电路的长度k＝9cm；
有1.50W＝（ ）²×9nR ；——①
0
A、假设向左移动 7cm，接入电路的长度为 16cm，有：2.94W＝（ ）
²×16nR ；————②
0
联立①②解得n＜0，故A不可能；
B、假设向左移动 6cm，接入电路的长度为 15cm，有：2.94W＝（ ）
²×15nR ；————③④
0
联立①③解得n＜0，故B不可能；C、假设向右移动5cm，接入电路的长度为4cm，有：2.94W＝（ ）²×4nR ；
0
————④
联立①④解得n＝0.624，故C可能；
D、假设向右移动4cm，接入电路的长度为5cm，有：2.94W＝（ ）²×5nR ；
0
————⑤
联立①⑤解得n＜0，故D不可能；
故选：C。
【点评】本题属于缺少条件的难题，关键是假设滑动变阻器的电阻与定值电阻的倍数关
系。
二、填空题（本大题共4小题，每空1分，共26分。请将符合题意的内容填在相应的横线
上）
13．（6分）芯片是电子设备的核心组件，光刻机是制造芯片的核心装备。
（1）某光刻机通过极紫外光照射镂空的集成电路模板，经过透镜组后在硅晶圆表面的
光刻胶上刻出缩小的电路图案。该透镜组相当于一个 凸 透镜，极紫外光在制成透
镜的玻璃内沿 直线 （填“直线”或“曲线”）传播，集成电路模板到透镜的距离
大于 （填“大于”或“小于”）硅晶圆到透镜的距离。
（2）为防止芯片工作时温度过高，常用散热片将热量散失到环境中，这是通过 热传
递 （“做功”或“热传递”）的方式改变芯片的内能。一般情况下，物体颜色越深，
热辐射散热能力越强，故散热片的颜色多为 黑 （填“黑”或“白”）色。一个指
甲盖大小的芯片可能有上百亿个晶体管，晶体管的空间尺度 大于 （填“大于”或
“小于”）原子的空间尺度。
【分析】（1）照相机成像时，物距大于二倍焦距，成的是倒立、缩小的实像；光在同
种均匀介质中沿直线传播；
（2）做功和热传递都可以改变物体的内能；
“一般情况下，物体颜色越深，热辐射散热能力越强”据此分析；
若把原子看成一个小球，则一般分子直径的数量级为10﹣10m。
【解答】解：（1）光刻机通过极紫外光照射镂空的集成电路模板，经过透镜组后在硅
晶圆表面的光刻胶上刻出缩小的电路图案，与照相机的原理相同，该透镜组相当于一个凸透镜，
光在同种均匀介质中沿直线传播，极紫外光在制成透镜的玻璃内沿直线传播；
凸透镜成倒立、缩小的实像时，物距大于2倍焦距，像距在焦距和二倍焦距之间，集成
电路模板到透镜的距离大于硅晶圆到透镜的距离。
（2）为防止芯片工作时温度过高，常用散热片将热量散失到环境中，这是通过热传递
的方式改变芯片的内能；
由“一般情况下，物体颜色越深，热辐射散热能力越强”可知，散热片的颜色多为黑色；
原子的空间尺度约为0.1nm，小于晶体管的空间尺度，即晶体管的空间尺度大于原子的
空间尺度。
故答案为：（1）凸；直线；大于；（2）热传递；黑；大于。
【点评】本题考查了凸透镜成像的应用、改变物体内能的方式、从微观到宏观的尺度，
综合性较强。
14．（6分）我国攻击11无人机是世界上最先列装的飞翼布局隐身无人机，该无人机的列
装极大地丰富了中国空军的作战方式。
（1）攻击11无人机能够隐身是因为雷达站发出的电磁波传到机身时，无人机隐身涂层
能够吸收一部分电磁波，同时机身的隐身外形使 反射 （填“反射”或“折射”）
的电磁波尽量不返回雷达站。该无人机的发动机为喷气发动机，其工作时产生的噪声主
要是由发动机等物体的 振动 产生的，发动机在单位时间内的进气量越大，产生的
噪声越 大 （填“大”或“小”）。
（2）攻击11无人机在水平跑道上加速滑行的过程中，该无人机 具有 （填“具
有”或“没有”）惯性，其机械能 增大 （填“增大”“减小”或“不变”），空
气对无人机上、下表面的压力差 增大 （填“增大”“减小”或“不变”）。
【分析】（1）雷达靠电磁波的反射传递信息的，声音是由于物体的振动产生的，振幅
越大，响度越大；
（2）任何物体都有惯性，动能与速度和质量有关，重力势能与质量和高度有关，流体
中速度越大的位置，压强越小。
【解答】解：（1）攻击11无人机能够隐身是因为雷达站发出的电磁波传到机身时，无
人机隐身涂层能够吸收一部分电磁波，同时机身的隐身外形使反射的电磁波尽量不返回
雷达站，从而使得雷达无法识别飞机。该无人机的发动机为喷气发动机，其工作时产生
的噪声主要是由发动机等物体的振动产生的，发动机在单位时间内的进气量越大，产生
的噪声越大；（2）攻击11无人机在水平跑道上加速滑行的过程中，该无人机具有惯性，加速时速度
增大，质量不变，动能增大，而重力势能不变，则其机械能增大，速度越快，相对于飞
机空气的流速越快，空气对无人机上、下表面的压强差越大，使得压力差增大。
故答案为：（1）反射；振动；大；（2）具有；增大；增大。
【点评】本题考查多个知识点的综合，属于简单的综合题。
15．（6分）我国自主研发建造的“深海一号”超深水大气田成为世界首个具备远程遥控
生产能力的超深水半潜式生产储油平台。
（1）“深海一号”利用 电磁波 （填“电磁波”或“超声波”）实现远程遥控，从
水下1500m深的海底开采出来的能源属于 一 （“一”或“二”）次能源。“深海
一号”深水半潜式生产储油平台通过四组锚固系统固定在大海上（平台与海底的巨型铅
球通过锚链栓接），已知锚链的密度大于海水的密度，则锚链对平台的拉力大小 大
于 （填“大于”“小于”或“等于”）锚链对巨型铅球的拉力大小。
（2）水下 1500m 深的海底输送油气的管道承受的海水压强约为 150 （填
“15”“150”或“1500”）个标准大气压。若“深海一号”一期工程年产天然气
3×109m3，天然气的热值为3.6×107J/m3，也可以表示为5.0×107J/kg，则这些天然气完全
燃烧可以放出的热量 1.08×1 0 1 7 J，天然气的密度为 0.7 2 kg/m3。
【分析】（1）电磁波可以传递信息；能够直接从自然界得到能源叫一次能源，要通过
一次能源的消耗才能够得到的能源叫二次能源；对锚链进行受力分析，根据力的合成关
系分析回答；
（2）水下深度每增加10m，相当于增加一个标准大气压，据此分析；
根据Q＝Vq求出天然气完全燃烧可以放出的热量；根据Q＝qm求出天然气的质量，利
用密度公式求出天然气的密度。
【解答】解：（1）工作人员利用电磁波就能对“深海一号”实现远程控制；天然气是
化石能源，能够从自然界直接获得的一次能源；
锚链受到平台向上的拉力，同时锚链还受到巨型铅球向下的拉力和自身的重力作用，根
据力的合成关系可知，锚链对平台的拉力大小大于锚链对巨型铅球的拉力大小；
（2）水下深度每增加10m，相当于增加一个标准大气压，故水下1500m深的海底输送
油气的管道承受的海水压强约为150个标准大气压；
若“深海一号”一期工程年产天然气3×109m3，天然气的热值为3.6×107J/m3，则这些天
然气完全燃烧可以放出的热量为：
Q放 ＝Vq＝3×109m3×3.6×107J/m3＝1.08×1017J；由Q＝qm可知，天然气的质量为：
m＝ ＝ ＝2.16×109kg，
则天然气的密度为：
＝ ＝ ＝0.72kg/m3。
ρ
故答案为：（1）电磁波；一；大于；（2）150；1.08×1017；0.72。
【点评】本题考查了能源及其分类、电磁波、液体压强的计算以及公式的应用、热量计
算和密度的计算等知识，综合性较强，难度不大。
16．（8分）近几年，随着电动汽车的普及，为电动汽车提供电能的充电桩数量在全国迅
猛增加（图1）。
（1）充电桩为电动汽车的电池充电时，电能转化为 化学 （填“机械”或“化
学”）能， 电池 （填“充电桩”或“电池”）是用电器。充电桩有较好地防水保护
功能，是为了防止线路过于潮湿出现 短路 （填“短路”或“断路”）现象。
（2）如图2所示为充电桩给某电动汽车充电时充电功率P随充电时间t的变化图像。若
充电过程的前18min充电电流不变，充电18min时充电电压升至500V，则充电9min时，
充电电流为 200 A，充电电压为 400 V。若充电18min至30min的时间内，充
电电压保持500V不变，则该过程中充电电流逐渐 变小 （填“变大”或“变小”）。
（3）若上述电动汽车充电前和充电30min时电池显示的储能量分别为20%和70%，充
电 30min 的时间内，平均充电功率为 80kW，则该电池充满电时的储能量为 80
kW•h。该电动汽车在高速公路上分别以80km/h和100km/h的速度匀速行驶30min，电
池的储能量分别下降了10%和15%，若能量转化效率始终不变，则电动汽车分别以
80km/h 和 100km/h 的 速 度 匀 速 行 驶 时 受 到 的 阻 力 之 比 为 5 ： 6 。【分析】（1）蓄电池充电时将电能转化为化学能，在充电过程中，电池相当于用电器；
正常情况下，水是导体，充电桩有较好地防水保护功能，防止线路过于潮湿出现短路；
（2）根据P＝UI可得第18min时充电电流即为9min充电电流；
由一次函数图象可知9min时的电功率，根据P＝UI可得充电电压；
根据P＝UI，电压一定，充电电流I与功率P成正比可知变化情况；
（3）根据30min所充电能是总电能的50%可得充满电时的储能量；
利用做功公式W＝Fs＝Fvt运用比例关系进行求解。
【解答】解：（1）蓄电池充电时消耗电能，产生化学能，所以是将电能转化为化学能
的过程，故电池相当于电路中的用电器；
正常情况下，水是导体，充电桩有较好地防水保护功能，防止线路过于潮湿出现短路；
（2）充电过程的前18min充电电流不变，充电18min时充电电压升至500V，可知充电
9min时和充电18min时电流相等，
由图2可知充电18min时对应的电功率P＝100kW，充电18min时充电电压U＝500V，
根据P＝UI可得第18分钟时，充电电流为：
I＝ ＝ ＝200A，故充电9min时，充电电流为200A；
由图2可知第9min位于0～18min中间位置，图象是一次函数关系，第9min电功率也
应在数值60和100中间，为80kW，
根据P＝UI可知第9min充电电压为：
U＝ ＝ ＝400V；
充电18min至30min的时间内，充电电压保持500V不变，根据P＝UI可得，该过程中
充电电流为：I＝ 在充电电压U一定时，由图看出电功率P在逐渐减小，故充电电流I也在逐渐变小；
（3）电动汽车充电前和充电30min时电池显示的储能量分别为20%和70%，可知充电
30min所充电能占总储能的50%，
充电30min的时间内，平均充电功率为80kW，可得30min所充电能为：
W＝Pt＝80kW×0.5h＝40kW•h，
该电池充满电时的储能量为：
W总 ＝W÷50%＝ ＝80kW•h；
电动汽车在高速公路上分别以80km/h和100km/h的速度匀速行驶30min，电池的储能量
分别下降了10%和15%，
可知：以80km/h匀速行驶30min消耗电能W
1
＝10%W总 ＝0.1W总 ，以100km/h匀速行
驶30min消耗电能W
2
＝15%W总 ＝0.15W总 ，所用时间t
1
＝t
2
，
由功W＝Fs＝Fvt可得：
＝ ＝ ＝ ＝ ＝ ，
故 ＝ 。
故答案为：（1）化学；电池；短路；（2）200；400；变小；（3）80；5：6。
【点评】本题考查能量转化、短路现象、电功率公式和功的公式。
三、作图题（每图2分，共6分）
17．（2分）请在图中画出光线AO从空气斜射入水中时的折射光线。
【分析】要解决此题，需要掌握光的折射规律：折射光线与入射光线和法线在同一平面
内；折射光线与入射光线分居法线两侧；当光从空气斜射入水里或其它透明介质中时，
折射光线向法线方向偏折，折射角小于入射角。
【解答】解：先过入射点O垂直水面作出法线，折射光线与入射光线分居法线两侧，折
射角小于入射角，在水中法线的另一侧作出折射光线OB即可；如图所示：【点评】光的折射作图，记住角的大小关系：由空气斜射入水，折射角小，由水斜射入
空气，折射角大。即空气中的光线和法线的夹角总是大的。
18．（2分）请在图中根据静止的杠杆的动力臂l ，画出动力F 的示意图。
1 1
【分析】过支点作垂直于力的作用线的垂线段叫做力臂；根据力与力臂的关系作出动力。
【解答】解：根据静止的杠杆的动力臂l 一定是垂直于动力，因而过力的作用点画出力
1
臂的垂线，根据阻力向下，确定动力方向向上；如图所示：
【点评】本题考查力臂与力之间的关系，关键掌握力臂的定义。
19．（2分）请在图中标出静止的小磁针的N极。
【分析】由图中螺线管的电流方向和安培定则可知螺线管的极性，由磁极间的相互作用
规律可知小磁针的N极。
【解答】解：图中电流由螺线管的右端流入、左端流出，由安培定则可知，通电螺线管
的左端为N极，右端为S极，由于异名磁极相互吸引，因此小磁针的左端为S极、右端
为N极，如图所示：【点评】本题考查了安培定则以及磁极间的相互作用规律，要求学生熟练应用安培定则
判断螺线管的磁极。
四、实验与探究题（本大题共3小题，每空2分，连图2分，共24分）
20．（6分）在“探究水沸腾时温度变化的特点”的实验中，需要的实验器材除烧杯、水、
酒精灯、铁架台、秒表外，还需要的测量仪器是 温度计 ；水沸腾后，继续给水加
热，水的温度 不变 （填“升高”或“不变”），气泡上升过程中，由于水不断
汽化 （填“汽化”或“液化”），气泡内的水蒸气增多，同时气泡上升时压强减小，
所以气泡在上升过程中体积逐渐变大。
【分析】（1）实验过程中要分析水沸腾时温度随时间的变化关系，需要测量温度；
（2）水沸腾特点：吸收热量，但温度保持不变；
（3）物质由液态变成气态的过程叫汽化。
【解答】解：实验过程中要分析水沸腾时温度随时间的变化关系，需要测量温度和时间，
所以我们需要测量温度和时间的工具，所以还需要温度计；
水沸腾时，继续加热，水的温度保持不变；
水沸腾前，气泡上升时内部的水蒸气遇冷液化，水在沸腾过程中，汽化的水蒸气会形成
气泡，气泡内的水蒸气增多，气泡在上升过程中体积逐渐变大。
故答案为：温度计；不变；汽化。
【点评】本题考查水沸腾实验测量仪器、沸腾特点和气泡情况。
21．（8分）某兴趣小组利用电源、电压表V、电流表A、滑动变阻器R、开关S、导线等
实验器材，测量某额定电流为700mA的LED灯正常工作时的电阻。（1）请将图甲中的元件符号连成实验电路图（要求：电流必须从LED的“+”接线柱
流入，“﹣”接线柱流出）。
（2）兴趣小组连好电路并闭合开关S后，移动滑动变阻器R的滑片，发现LED灯不亮，
通过检查电路发现LED的“+”“﹣”接线柱接反了；正确连接后，闭合开关S，LED
灯亮了。该现象说明LED具有 单向 （填“单向”或“双向”）导电性。
（3）实验过程中，当电流表的示数为0.70A时，电压表的示数为3.5V，则LED灯正常
工作时的电阻为 5 。
（4）该兴趣小组通过查Ω阅资料得到，通过该型号LED灯的电流与两端的电压的变化关
系如图乙所示。由图乙可知，该LED灯发光过程中，电阻温度升高时，LED灯的电阻
值 变小 （填“变大”“变小”或“不变”）。
【分析】（1）在测LED灯正常工作时电阻的实验中，LED灯、滑动变阻器和电流表串
联，电压表并联在LED灯两端；
（2）晶体二极管的重要的特性是单向导电性；
（3）根据R＝ 求出LED灯正常工作时的电阻；
（4）根据图乙得出LED灯两端电压的增加量相同时通过电流增加量的变化，根据欧姆
定律得出其电阻的变化。
【解答】解：（1）在测LED灯正常工作时电阻的实验中，LED灯、滑动变阻器和电流
表串联，电压表并联在LED灯两端，如下图所示：；
（2）晶体二极管具有单向导电性，将 LED灯的“+”“﹣”接线柱接反，相当于断路，
LED灯不亮；
（3）实验过程中，当电流表的示数为0.70A时，电压表的示数为3.5V，则LED灯正常
工作时的电阻为：
R＝ ＝ ＝5 ；
（4）由图乙可知，ΩLED灯两端电压的增加量相同时，通过电流的增加量越来越大，由
R＝ 可知，随着LED灯两端电压的增大，电阻温度升高时，LED灯的电阻值变小。
故答案为：（1）见解答图；（2）单向；（3）5；（4）变小。
【点评】本题测LED灯正常工作时电阻的实验，考查了电路连接、电阻的计算、并考
查半导体的知识，综合性强，难度适中。
22．（10分）频闪摄影是研究物体运动常用的实验手段。在暗室中，照相机的快门处于常
开状态，频闪仪每隔一定时间闪光一次，照亮运动的物体，于是胶片上记录了物体在几
个闪光时刻的位置。图甲是完全相同的A、B两球从空中同一高度先后由静止开始竖直
下落的频闪照片示意图。已知频闪仪每隔0.1s闪光一次，照片上1cm代表空中实际距离
10cm。
s /mm s /mm s /mm s /mm
1 2 3 4
A球（s ） 4.9 14.7 24.5 34.3
A
B球（s ） 1.2 9.8 19.6 29.4
B
s ﹣s 3.7 4.9 4.9 4.9
A B
（1）由图甲可知：先由静止开始下落的是 A （填“A”或“B”）球。
（2）用刻度尺分别测得照片上A、B两球相邻位置之间的各段距离，A、B两球相对应的s 、s 、s 、s 的测量结果如图表所示。测量照片上B球相邻位置之间的距离s 时，
1 2 3 4 5
刻度尺的示数如图乙所示，则s ＝ 39. 0 mm。设A球在空中下落时，通过s 、s 的过
5 2 3
程中的平均速度分别为v 、v ，则v ：v ＝ 3 ： 5 。
2 3 2 3
（3）A、B两球均运动的过程中，若以B球为参照物，A球在竖直方向上做 匀速
（填“加速”“减速”或“匀速”）直线运动。先开始下落的小球的速度为 0.49
m/s时，后开始下落的小球刚好开始下落。
【分析】（1）单位时间内A球运动的路程长，A球的速度大，先由静止下落的是A球；
（2）读出刻度尺的示数进行计算；A球运动s 和s 所用的时间都是0.1s，根据速度公
2 3
式计算比值；
（3）单位时间内A球运动的路程与B球运动的路程差s ﹣s 为一定值，可知A球、B
A B
球在下落过程中相对位置没有发生变化，以B球为参照物，A球做匀速直线运动；
根据s＝ 分别求出A、B球运动第一段路程所用时间，时间差即为A球先运动的
时间，由末速度公式v＝gt可得。
【解答】解：（1）由表格数据可知，单位时间内A球运动的路程长，说明A球的速度
大，因此，先由静止下落的是A球；
（2）由刻度尺示数可知，s 的长度：
5
s ＝9.90cm﹣6.00cm＝3.90cm＝39.0mm
5
由表格数据可知，A球运动距离：
s ＝14.7mm，s ＝24.5mm，
2 3
A球运动s 和s 所用的时间都是0.1s，
2 3则 ＝ ＝ ＝ ；
（3）由表格数据可知，单位时间内A球运动的路程与B球运动的路程差s ﹣s 为一定
A B
值，可知A球、B球在下落过程中相对位置没有发生变化，
故以B球为参照物，A球做匀速直线运动；
由表格数据可知，当A球运动图上距离s ＝4.9mm，实际距离为s ＝4.9cm＝0.049m；当
1 1
B球运动图上距离s ＝1.2mm时，实际距离为s ＝1.2cm＝0.012m，
1 1
由s＝ 可知，A、B球运动时间为：
t ＝ ＝ ＝0.1s，t ＝ ＝ ≈0.05s，
A B
则A球比B球先运动时间t＝t ﹣t ＝0.1s﹣0.05s＝0.05s，
A B
A球从静止下落0.05s后的速度为：
v＝gt＝9.8m/s²×0.05s＝0.49m/s。
故答案为：（1）A；（2）39.0；3：5；（3）匀速；0.49。
【点评】本题考查匀变速直线运动计算。
五、计算题（本大题共2小题，每小题5分，共10分。解题时要有必要的公式和文字说明，
只写出结果不得分）
23．（5分）如图所示，电路中电源电压为3V，闭合开关S后，电流表A的示数为I＝
0.90A，电流表A 的示数为I ＝0.60A。求：
1 1
（1）通过电阻R 的电流；
2
（2）电阻R 、R 的阻值；
1 2
（3）整个电路在1min内产生的热量。
【分析】（1）闭合开关，两电阻并联，电流表A测干路电流，电流表A 测通过电阻R
1 1的电流，根据并联电路电流规律计算通过电阻R 的电流；
2
（2）根据并联电路电压特点结合欧姆定律计算电阻R 、R 的阻值；
1 2
（3）根据Q＝W＝UIt计算整个电路在1min内产生的热量。
【解答】解：（1）闭合开关，两电阻并联，电流表A测干路电流，电流表A 测通过电
1
阻R 的电流；
1
因并联电路中干路电流等于各支路电流之和，所以通过电阻 R 的电流：I ＝I﹣I ＝
2 2 1
0.90A﹣0.60A＝0.30A；
（2）并联电路各支路两端电压相等，根据欧姆定律可得 R ＝ ＝ ＝5 ，R ＝
1 2
Ω
＝ ＝10 ；
Ω
（3）整个电路在1min内产生的热量Q＝W＝UIt＝3V×0.9A×60s＝162J。
答：（1）通过电阻R 的电流为0.30A；
2
（2）电阻R 的阻值5 ，电阻R 的阻值10 ；
1 2
（3）整个电路在1minΩ内产生的热量是162JΩ。
【点评】本题考查并联电路特点、欧姆定律、电功公式的灵活运用。
24．（5分）如图所示，一柱状鱼缸（缸底有小石子）放在水平地面上，其内圆底面积为
0.06m2。鱼缸内无水时，鱼缸对水平地面的压强为 1.0×103Pa；在鱼缸内加入质量为
42kg的水后鱼缸对水平地面的压强为7.0×103Pa；在鱼缸内再放入几条鱼后，鱼缸对水
平地面的压强为7.3×103Pa。求：
（1）质量为42kg的水的重力；
（2）鱼缸内无水时，鱼缸（含缸底小石子）的质量；
（3）在鱼缸内放入几条鱼后，水对缸底的某一小石子增加的压强。
【分析】（1）根据G＝mg计算水的重力；（2）先设鱼缸的外底面积为S ，再利用p＝ 分别列出鱼缸内无水时和鱼缸内加入水后
1
鱼缸对水平地面的压强的表达式，由这两个等式可解得鱼缸的重力和鱼缸的外底面积
S ；再由G＝mg计算鱼缸的质量；
1
（3）利用F＝pS计算鱼缸内再放入几条鱼后，鱼缸对水平地面的压力，从而计算出鱼
的重力，根据鱼在水中为悬浮状态可知浮力等于鱼的重力，再根据相互作用力可知，放
入鱼后，水对鱼缸底增加的压力等于鱼的重力，从而利用 p＝ 计算出水对鱼缸底增加
的压强，即为水对缸底的某一小石子增加的压强。
【解答】解：
（1）质量为42kg的水的重力G水 ＝mg＝42kg×10N/kg＝420N；
（2）设鱼缸的外底面积为S ，鱼缸内无水时，鱼缸对水平地面的压强 p ＝ ＝
1 1
①；
在鱼缸内加入质量为42kg的水后鱼缸对水平地面的压强p ＝ ＝ ②；
2
由 ， ，
即 ，
解得G缸 ＝70N，
鱼缸（含缸底小石子）的质量m缸 ＝ ＝ ＝7kg；
（3）将G缸 ＝70N代入①解得S
1
＝0.07m2，
鱼缸内再放入几条鱼后，鱼缸对水平地面的压力
F ＝p S ＝7.3×103Pa×0.07m2＝511N，
3 3 1
鱼的重力G鱼 ＝F
3
﹣G缸 ﹣G水 ＝511N﹣70N﹣420N＝21N；
因为鱼在水中处于悬浮状态，所以在鱼缸内放入几条鱼后，水对缸底增加的压力 ΔF＝F
浮
＝G鱼 ＝21N，水对缸底增加的压强Δp＝ ＝ ＝350Pa，
故水对缸底的某一小石子增加的压强Δp石 ＝Δp＝350Pa。
答：（1）质量为42kg的水的重力为420N；（2）鱼缸内无水时，鱼缸（含缸底小石
子）的质量为7kg；（3）在鱼缸内放入几条鱼后，水对缸底的某一小石子增加的压强为
350Pa。
【点评】本题考查了重力的计算、固体压强的相关计算、液体压强变化量的计算，解题
关键是列出两次压强的表达式解得鱼缸的重力，属于中等难度的习题。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/6/26
9:52:40；用户：15972770568；邮箱：15972770568；学号：26197019
