2023年山东省潍坊市中考物理试卷
一、单项选择题：本题共8小题，每小题3分，共24分。每小题只有一个选项符合题目要
求。
1．（3分）如图所示，将正在响铃的手机悬挂于广口瓶内，封闭瓶口，逐渐抽出其中的空
气。对比抽气前后从瓶中传出的响铃声音，下列分析正确的是（ ）
A．音调升高 B．音调降低 C．响度变大 D．响度变小

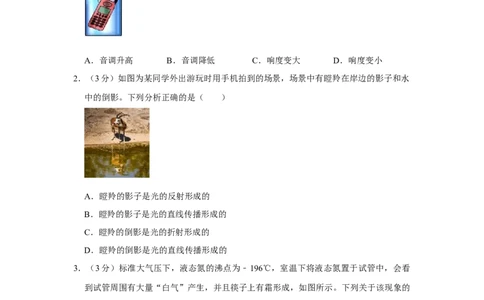

2．（3分）如图为某同学外出游玩时用手机拍到的场景，场景中有瞪羚在岸边的影子和水
中的倒影。下列分析正确的是（ ）
A．瞪羚的影子是光的反射形成的
B．瞪羚的影子是光的直线传播形成的
C．瞪羚的倒影是光的折射形成的
D．瞪羚的倒影是光的直线传播形成的
3．（3分）标准大气压下，液态氮的沸点为﹣196℃，室温下将液态氮置于试管中，会看
到试管周围有大量“白气”产生，并且筷子上有霜形成，如图所示。下列关于该现象的
分析正确的是（ ）
A．霜的形成需要吸热
B．霜是水蒸气凝华形成的C．“白气”的形成需要吸热
D．“白气”是氮气液化形成的
4．（3分）图示为用水泥砖块铺修地面的情景，下列对于工人手中所拿砖块的估测，最符
合实际的是（ ）
A．宽约10cm B．体积约10dm3
C．质量约10kg D．密度约1×103kg/m3
5．（3分）图示为某家庭电路实物布线图，该电路各处连接均正确。下列关于该电路的说
法 正 确 的 是 （ ）
A．a线是火线，b线是零线
B．保险盒中的保险丝为铜导线
C．按钮开关串联在电灯和零线之间
D．三孔插座中最上方插孔可以不接地
6．（3分）5月8日，在2023年世界泳联跳水世界杯蒙特利尔站的女子单人十米跳台决赛
中，中国选手全红婵夺得冠军。图示为其参加比赛时的分解动作示意图。不考虑空气阻
力，下列对全红婵的分析正确的是（ ）A．在跳台静止时，只受到重力作用
B．到达最高点时，受到平衡力作用
C．从最高点到入水前的过程中，惯性不变
D．入水过程中，所受浮力方向取决于入水的角度
7．（3分）如图所示为一款吊扇灯，闭合总开关后，风扇和灯可各自独立工作。下列设计
的电路图中，跟该吊扇灯功能吻合且符合实际的是（ ）
A．B．
C．
D．
8．（3分）巡航导弹是导弹的一种，具有突防能力强，难以拦截的优点。图示为某巡航导
弹的飞行路线图，发射升空段，发动机点火，导弹以极快的速度穿出大气层升至高空；
俯冲加速段，发动机处于关闭状态，导弹向下俯冲，会被加速到极高的速度；巡航阶段，
主发动机的推力与阻力平衡，弹翼的升力与重力平衡，可以实现远距离“巡航状态”，
最 后 精 确 打 击 目 标 。 下 列 关 于 该 巡 航 导 弹 的 说 法 正 确 的 是 （ ）A．整个过程中，在F点动能最大
B．O点到E点的过程中，机械能不变
C．G点到H点的过程中，机械能不变
D．I点到J点的过程中，不消耗导弹携带的燃料
二、多项选择题：本题共4小题，每小题4分，共16分。每小题有多个选项符合题目要求。
全部选对得4分，选对但不全的得2分，有选错的得0分。
（多选）9．（4分）图甲所示为一款新型水杯，将沸水倒入杯中，轻摇几下后，水温便可
降至55℃左右，并能保温3小时。图乙为其内部结构图，杯壁的不锈钢夹层中有晶体传
热材料，其在常温下是固态，会随着温度的变化发生可逆的固液转换。取 0.3kg该晶体
材料，对其进行加热，其温度与吸收的热量关系如图丙所示。下列分析正确的是
（ ）
A．该晶体材料的熔点为55℃
B．在BC段，该晶体材料的内能保持不变
C．在AB段，该晶体材料的分子热运动变剧烈
D．该晶体材料的比热容为0.88×103J/（kg•℃）
（多选）10．（4分）2023年2月哈工大宣布突破EUV光刻机关键技术，光刻技术是利用
缩图透镜将绘制在掩膜上的电路图通过光源投射到涂有光刻胶的硅片上，从而制造出集
成电路的方法，其工作原理如图所示。若图示中掩膜上的电路图恰好在硅片上成清晰缩
小的像，下列说法正确的是（ ）A．掩膜上的电路图在硅片上成实像
B．掩膜位于缩图透镜的二倍焦距以外
C．硅片位于缩图透镜的一倍焦距以内
D．要减小硅片上的像，需将掩膜向下移动
（多选）11．（4分）如图甲所示，工人用推力F将重为1000N的箱子沿斜面推至水平车
厢中，斜面长3m、高1.5m，F始终与箱子运动方向相同。箱子运动路程随时间变化关
系如图乙所示，推力F随时间变化关系如图丙所示。下列分析正确的是（ ）
A．0～10s内，箱子做加速运动
B．0～10s内，箱子所受摩擦力为100N
C．10～20s内，推力F的功率为160W
D．10～20s内，箱子所受摩擦力为200N
（多选）12．（4分）某同学连接了如图所示电路，电源电压恒为18V，电压表量程为“0
～15V”，电流表量程为“0～0.6A”，滑动变阻器规格为“100 1A”，小灯泡标有
“6V 3W”字样。不考虑灯丝电阻的变化，在确保电路安全的情况Ω下，下列说法正确的
是（ ）A．电路允许通过的最大电流是0.5A
B．电压表示数的变化范围是3～6V
C．小灯泡消耗电功率的最小值是0.75W
D．滑动变阻器允许接入电路的阻值范围是24～100
三、作图题：本题有2个小题，共6分。 Ω
13．（3分）为测量容器中水的深度，一同学将刻度尺竖直插入水中，如图所示。从A处
向水中看去，看到刻度尺上B点在水中所成的像位于C点，同时看到水中D点的像也位
于C点。请据此：
（1）用虚线画出水面位置；
（2）完成看到D点的光路图。
14．（3分）图甲是一种太阳能“摆叶花”，图乙是其摆动原理图。整个摆件部分是硬质
整体，由OA和OBC组成，O为摆动支点。OBC下端固定着磁铁，太阳能电池向线圈
提供如图所示电流时，磁铁被推向左上方运动，使摆件顺时针小幅摆动后，立即断电，
摆件会自动逆时针摆回来，如此往复。请根据图中所示情况：
（1）画出磁铁所受重力的示意图及其力臂；
（2）将磁铁下端的磁极名称填入括号中。四、实验题：本题有3个小题，共24分。
15．（6分）为探究物体的动能跟哪些因素有关，利用斜槽、钢球、木块等器材在同一水
平面上进行探究活动。钢球从高为h的斜槽上滚下，在水平面上运动，运动的钢球碰上
木块后，能将木块撞出一段距离s，如图所示。
（1）实验中探究的“物体的动能”是指 （选填字母）。
A.钢球在斜面上的动能
B.钢球撞击木块时的动能
C.木块被撞击后的动能
（2）若水平面是光滑的， （选填“能”或“不能”）达到探究目的。
（3）实验过程中，发现木块移动的距离较短而不易进行观察和比较。对此请你写出一
条改进措施： 。
16．（9分）小明利用实验室器材测量两块大小和材质均不相同的石块的密度。（1）天平调平衡后，在测量小石块质量时，往右盘加减砝码过程中，加入最小砝码后，
天平指针位置如图甲（一）所示，将最小砝码取出，指针位置如图甲（二）所示，接下
来正确的操作是 ，直至指针对准分度盘中央刻度线，此时天平如图乙所
示，则小石块的质量是 g；
（2）用细线系住小石块放入盛水的量筒中，量筒前后液面变化如图丙所示，则小石块
的密度为 g/cm3。
（3）小明发现利用天平和量筒无法完成大石块密度的测量，经思考后，进行了如下实
验操作。
①将杠杆调节水平平衡后，在两侧各挂大石块和弹簧测力计，竖直拉动测力计使杠杆
水平平衡，如图丁所示，记录此时弹簧测力计示数为F ；
1
②将石块浸没于盛水的烧杯中，竖直拉动测力计使杠杆再次水平平衡，如图戊所示，
记录此时弹簧测力计示数为F ；
2
③已知水的密度为
水
，计算大石块的密度 ＝ （用
水
、F
1
、
F 表示）。 ρ ρ ρ
2
17．（9分）某实验小组利用图甲所示电路测量自来水电阻 R 阻值，其中内径均匀的圆柱
x
形玻璃管侧壁连接一细管，细管上阀门K可以控制管内自来水的水量，玻璃管两端接有
导电活塞（活塞电阻可忽略）。电源电压约为3V，滑动变阻器铭牌标有“30 2A”字
样。 Ω（1）连接完成图甲所示电路，闭合开关前发现有一根导线连接错误，请在错误的导线
上画“×”，并用笔画线代替导线将电路连接正确。
（2）正确连接电路后，闭合开关前，应将滑动变阻器的滑片 P移至 （选填
“A”或“B”）端。
（3）实验中发现无论如何移动滑片P，电流表示数几乎为0，电压表示数接近3V，检
查发现各电路元件完好。出现该现象的原因可能是 。
（4）为能正确测出玻璃管内自来水的电阻，某同学利用定值电阻R （阻值4k ）、定
1
值电阻R （阻值3k ）、电阻箱R（最大阻值9999 ）、单刀双掷开关S、两个Ω相同的
2
电压表（量程为0～Ω3V）等器材，连接了如图乙所示Ω电路，进行了如下实验操作。
①把S拨到1位置，记录电压表V 示数；
1
②把S拨到2位置，调整电阻箱阻值，使电压表V 示数与电压表V 示数相同，记录此
2 1
时电阻箱的阻值R＝5k ；
③计算玻璃管内自来水Ω的电阻值R
x
，则R
x
k 。
五、计算题：本题有3个小题，共30分。解答时应写出必要Ω的文字说明、公式和重要的计
算步骤，只写出最后答案的不能得分。
18．（8分）图示为某公司研发的一款太阳能辅助电动车，车身上部铺满了太阳能电池薄
膜，可实现太阳能和充电桩两种充电模式。使用前对该车进行测试，在其匀速直线行驶
阶段，有关测试数据如下表所示。已知该车行驶过程所受阻力包括摩擦力和空气阻力，
摩擦力为整车重力的0.03倍，空气阻力与行进速度的关系为f＝kv2，k＝0.02N•s2/m2。
若定义该车的推进效率为该车的牵引力所做的功与其消耗电能之比，用字母 表示，g
取10N/kg，求该车本次测试过程中： η
整车质量：940kg
行驶路程：54km行驶时间：0.5h
消耗电能：5kW•h
（1）行驶的速度；
（2）牵引力做功的功率；
（3）推进效率 。
η
19．（9分）恒温箱广泛应用于医疗、科研、化工等行业部门，图示为某恒温箱的工作原
理图。S为电源开关，通过控制温控开关S 可实现“保温”“加热”两个挡位间的切换。
1
电源电压U＝220V，R
1
、R
2
是电热丝，R
1
＝440 ，“加热”时恒温箱的电功率P加热 ＝
550W。将恒温箱两气孔封闭，闭合开关S，S 置Ω于“加热”挡位，箱内温度从20℃升
1
至设定的恒温温度，用时130s，该段时间内的加热效率 ＝80%。恒温箱的容积V＝
2m3，箱内空气密度 ＝1.3kg/m3，箱内空气的比热容c＝1.0η×103J/（kg•℃）。求：
（1）“保温”时恒温ρ箱的电功率；
（2）电热丝R 的阻值；
2
（3）恒温箱的恒温温度。
20．（13分）在物理项目化学习活动中，某科技小组的同学设计了如图甲所示的船只升降
实验模型。模型中的船厢A和所盛水的总重为5N，圆柱形浮筒B底面积为100cm2，重
为18N。电路中电源电压恒定，R 为定值电阻，压敏电阻R （表面绝缘，厚度不计）固
0 x
定于容器C底部，上表面积为50cm2，R 阻值随所受水的压力变化关系如图乙所示。关
x
闭排水阀，向C中注入适量水后关闭进水阀，装置静止时，测得C中水深为20cm，B浸入水中的深度为7cm（未浸没），闭合开关S，此时电流表示数I ＝30mA；再次打开
1
进水阀，向C中缓慢注入一定质量的水，浮筒B上升，使A下降30cm，稳定后电流表
示数I
2
＝24mA。若不计绳重和摩擦，水的密度
水
＝1.0×103kg/m3，g取10N/kg，求：
ρ
（1）B浸入水中的深度为7cm时所受的浮力；
（2）动滑轮的重力；
（3）C中水深为20cm时R 阻值；
x
（4）电路中电源电压值。2023年山东省潍坊市中考物理试卷
参考答案与试题解析
一、单项选择题：本题共8小题，每小题3分，共24分。每小题只有一个选项符合题目要
求。
1．（3分）如图所示，将正在响铃的手机悬挂于广口瓶内，封闭瓶口，逐渐抽出其中的空
气。对比抽气前后从瓶中传出的响铃声音，下列分析正确的是（ ）
A．音调升高 B．音调降低 C．响度变大 D．响度变小
【分析】（1）声音的高低叫音调，音调与振动的频率有关；声音的大小叫响度，响度
与振幅和距离声源的远近有关。
（2）声音的传播需要介质，真空不能传声。
【解答】解：将正在响铃的手机悬挂于广口瓶内，封闭瓶口，逐渐抽出其中的空气，传
递声音的介质越来越稀薄，响度越来越小，音调不会变化，故D符合题意，ABC不符
合题意。
故选：D。
【点评】知道声音的传播需要介质；知道音调和响度。
2．（3分）如图为某同学外出游玩时用手机拍到的场景，场景中有瞪羚在岸边的影子和水
中的倒影。下列分析正确的是（ ）
A．瞪羚的影子是光的反射形成的
B．瞪羚的影子是光的直线传播形成的
C．瞪羚的倒影是光的折射形成的
D．瞪羚的倒影是光的直线传播形成的【分析】（1）倒影相当于平面镜成像，是由光的反射形成的；
（2）影子是由光的直线传播形成的。
【解答】解：AB、瞪羚的影子是光传播过程遇到不透明的物体形成的暗区，是光的直
线传播形成的，故A错误，B正确；
CD、瞪羚的倒影相当于平面镜成像，是由光的反射形成的；故CD错误。
故选：B。
【点评】本题考查影子与倒影的形成原因分析，属于光学常见考题，难度不大。
3．（3分）标准大气压下，液态氮的沸点为﹣196℃，室温下将液态氮置于试管中，会看
到试管周围有大量“白气”产生，并且筷子上有霜形成，如图所示。下列关于该现象的
分析正确的是（ ）
A．霜的形成需要吸热
B．霜是水蒸气凝华形成的
C．“白气”的形成需要吸热
D．“白气”是氮气液化形成的
【分析】物质从固态到液态的过程叫做熔化，物质从液态变成固态的过程叫做凝固；物
质从液态变为气态的过程叫做汽化，物质从气态变为液态的过程叫做液化；物质从固态
直接变成气态的过程叫升华，物质从气态直接变成固态的过程叫凝华。
吸收热量的物态变化过程有：熔化、汽化和升华；放出热量的物态变化过程有：凝固、
液化和凝华。
【解答】解：AB．霜是由空气中的水蒸气遇冷凝华形成的，该过程要放出热量，故 A
错误、B正确；
CD．“白气”是由空气中的水蒸气遇冷液化形成的小水珠，液化的过程向外放出热量，
故CD错误。
故选：B。
【点评】分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处
于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。4．（3分）图示为用水泥砖块铺修地面的情景，下列对于工人手中所拿砖块的估测，最符
合实际的是（ ）
A．宽约10cm B．体积约10dm3
C．质量约10kg D．密度约1×103kg/m3
【分析】估测是一种科学的近似计算，是一种重要的科学研究方法，此题可以根据我们
对长度单位、体积、质量和密度的基本了解做出判断。
【解答】解：AB、市面上一块水泥砖尺寸规格主要有24cm×11.5cm×5.3cm的标准砖，
体积为1.4628dm3。故A符合实际，B不符合实际；
C、一块标准砖的质量约为2.63kg，故C不符合实际；
D、标准砖的密度比水密度大，故D不符合实际。
故选：A。
【点评】估测法是利用已知的物理常识对物理量的数值、数量级进行快速计算以及对取
值范围合理估算的一种科学研究方法。
5．（3分）图示为某家庭电路实物布线图，该电路各处连接均正确。下列关于该电路的说
法 正 确 的 是 （ ）A．a线是火线，b线是零线
B．保险盒中的保险丝为铜导线
C．按钮开关串联在电灯和零线之间
D．三孔插座中最上方插孔可以不接地
【分析】（1）根据双孔插座的连接方式确定火线和零线；
（2）保险丝采用电阻率大熔点低的铅锑合金制成，在电流过大时能自动切断电源；
（3）电灯开关应连接在电灯与火线之间；
（4）三孔插座的中间插孔应接地。
【解答】解：A．由图可知，双孔插座的右孔与a线连接，根据“左零右火”的接线规
则可知，a线是火线，b线是零线，故A正确；
B．保险盒中的保险丝由电阻率大熔点低的铅锑合金制成，铜导线的熔点较高，不适合
做保险丝，故B错误；
C．按钮开关串联在电灯和火线之间，故C错误；
D．三孔插座中上边的那个孔必须接地，插头插入时，使用电器的金属外壳接地，防止
触电事故的发生，故D错误。
故选：A。
【点评】本题考查了家庭电路中的安全用电的有关知识，难度不大。
6．（3分）5月8日，在2023年世界泳联跳水世界杯蒙特利尔站的女子单人十米跳台决赛
中，中国选手全红婵夺得冠军。图示为其参加比赛时的分解动作示意图。不考虑空气阻
力，下列对全红婵的分析正确的是（ ）
A．在跳台静止时，只受到重力作用B．到达最高点时，受到平衡力作用
C．从最高点到入水前的过程中，惯性不变
D．入水过程中，所受浮力方向取决于入水的角度
【分析】（1）静止的物体受力平衡；
（2）地面附近的物体受到重力的作用；
（3）惯性的大小只与质量有关；
（4）浮力的方向始终竖直向上。
【解答】解：A、静止的物体受力平衡，在跳台静止时，受到重力和支持力作用，且相
互平衡，故A错误；
B、从离开跳板到最高点的过程中，不计空气阻力，她只受到重力作用，因而受力不平
衡；故B错误；
C、惯性的大小只与质量有关，从最高点到入水前的过程中，质量大小不变，则惯性不
变，故C正确；
D、浮力的方向始终竖直向上，入水过程中，所受浮力方向始终竖直向上，与入水的角
度无关，故D错误。
故选：C。
【点评】本题考查受力分析、惯性、浮力的方向等，属于中档题。
7．（3分）如图所示为一款吊扇灯，闭合总开关后，风扇和灯可各自独立工作。下列设计
的电路图中，跟该吊扇灯功能吻合且符合实际的是（ ）
A．B．
C．
D．
【分析】由并联电路的特点知，用电器并联时可以相互不影响，故电灯与风扇是并联。
【解答】解：三盏灯与风扇相互不影响，能独立工作，三盏灯和风扇都是并联的，且三
盏灯一个开关控制，电动机有一个开关控制，故D正确。
故选：D。
【点评】本题考查了学生对并联的连接的了解和掌握，比较简单，属于基础知识。
8．（3分）巡航导弹是导弹的一种，具有突防能力强，难以拦截的优点。图示为某巡航导
弹的飞行路线图，发射升空段，发动机点火，导弹以极快的速度穿出大气层升至高空；
俯冲加速段，发动机处于关闭状态，导弹向下俯冲，会被加速到极高的速度；巡航阶段，
主发动机的推力与阻力平衡，弹翼的升力与重力平衡，可以实现远距离“巡航状态”，
最 后 精 确 打 击 目 标 。 下 列 关 于 该 巡 航 导 弹 的 说 法 正 确 的 是 （ ）A．整个过程中，在F点动能最大
B．O点到E点的过程中，机械能不变
C．G点到H点的过程中，机械能不变
D．I点到J点的过程中，不消耗导弹携带的燃料
【分析】（1）动能与质量和速度有关；
（2）导弹发射利用燃料燃烧获得的内能转化为机械能；
（3）动能和势能转化过程中，没有摩擦等阻力，机械能守恒；
（4）巡航阶段，主发动机的推力与阻力平衡，发动机工作消耗燃料。
【解答】解：A、F点后俯冲加速段，发动机处于关闭状态，导弹向下俯冲，会被加速
到极高的速度；说明F点的速度不是最大，则动能不是最大，故A错误；
B、O点到E点的过程中，发动机点火加速升空，速度变大，动能变大，高度增大，重
力势能增大，机械能变大，故B错误；
C、G点到H点的过程中，在大气层外，没有空气阻力，机械能守恒，即机械能不变，
故C正确；
D、巡航阶段，主发动机的推力与阻力平衡，发动机工作消耗燃料，故D错误。
故选：C。
【点评】本题考查机械能的转化过程分析，理解巡航导弹的工作过程及机械能有关因素
是关键。
二、多项选择题：本题共4小题，每小题4分，共16分。每小题有多个选项符合题目要求。
全部选对得4分，选对但不全的得2分，有选错的得0分。
（多选）9．（4分）图甲所示为一款新型水杯，将沸水倒入杯中，轻摇几下后，水温便可
降至55℃左右，并能保温3小时。图乙为其内部结构图，杯壁的不锈钢夹层中有晶体传
热材料，其在常温下是固态，会随着温度的变化发生可逆的固液转换。取 0.3kg该晶体
材料，对其进行加热，其温度与吸收的热量关系如图丙所示。下列分析正确的是（ ）
A．该晶体材料的熔点为55℃
B．在BC段，该晶体材料的内能保持不变
C．在AB段，该晶体材料的分子热运动变剧烈
D．该晶体材料的比热容为0.88×103J/（kg•℃）
【分析】（1）（2）晶体熔化时，吸收热量，内能变大，温度不变；
（3）温度越高，分子无规则运动越剧烈；
（4）根据Q＝cmΔt求出该物质的比热容。
【解答】解：
AB、根据图示可知，晶体在BCD段吸收热量，内能变大，温度不变，为熔化过程，熔
点为50℃，故A错误；
C、在AB段，该晶体材料的温度升高，分子热运动变剧烈，故C正确；
D、根据Q＝cmΔt可知，该物质的比热容为：c＝ ＝ ＝
0.88×103J/（kg•℃），故D正确。
故选：CD。
【点评】本题考查了比热容的计算、内能的改变、晶体的熔点等知识，难度不大。
（多选）10．（4分）2023年2月哈工大宣布突破EUV光刻机关键技术，光刻技术是利用
缩图透镜将绘制在掩膜上的电路图通过光源投射到涂有光刻胶的硅片上，从而制造出集
成电路的方法，其工作原理如图所示。若图示中掩膜上的电路图恰好在硅片上成清晰缩
小的像，下列说法正确的是（ ）A．掩膜上的电路图在硅片上成实像
B．掩膜位于缩图透镜的二倍焦距以外
C．硅片位于缩图透镜的一倍焦距以内
D．要减小硅片上的像，需将掩膜向下移动
【分析】由图和题意可知，该缩图透镜为凸透镜，且要制造出含有众多元件的集成电路，
所以可知该凸透镜成倒立、缩小的实像，其应用是照相机。利用凸透镜成实像特点：
“物近像远像变大，物远像近像变小”综合分析。
【解答】解：ABC、由图和题意可知，该缩图透镜为凸透镜，且要制造出含有众多元件
的集成电路，所以可知该凸透镜成倒立、缩小的实像；结合凸透镜成缩小实像的条件可
知，掩膜位于缩图透镜二倍焦距之外，硅片到缩图透镜的距离（像距）在一倍焦距和二
倍焦距之间，此投射原理与照相机的原理相同，故AB正确，C错误；
D、要想硅片上所刻电路变小，即像要变小，则应增大物距，需将掩膜向上移动，故 D
错误。
故选：AB。
【点评】本题考查了凸透镜成像的应用，关键是弄清楚缩图透镜的成像原理。
（多选）11．（4分）如图甲所示，工人用推力F将重为1000N的箱子沿斜面推至水平车
厢中，斜面长3m、高1.5m，F始终与箱子运动方向相同。箱子运动路程随时间变化关
系如图乙所示，推力F随时间变化关系如图丙所示。下列分析正确的是（ ）A．0～10s内，箱子做加速运动
B．0～10s内，箱子所受摩擦力为100N
C．10～20s内，推力F的功率为160W
D．10～20s内，箱子所受摩擦力为200N
【分析】（1）由图乙可知，箱子在0～10s内路程和时间成正比，箱子做匀速运动；
（2）0～10s内，由图丙可知此时推力为600N，根据W总 ＝Fs算出总功，由W有用 ＝Gh
算出有用功，由W额 ＝W总 ﹣W有 算出额外功，根据f＝ 算出箱子所受摩擦力；
（3）由图乙可知，箱子在10～20s内路程和时间成正比，箱子做匀速运动，由速度v＝
算出水的，由图丙知10～20s内的推力F的大小，由P＝ ＝ ＝Fv算出推力的功率；
（4）10～20s内，箱子做匀速运动，根据平衡力算出此时的摩擦力。
【解答】解：A、由图乙可知，箱子在0～10s内路程和时间成正比，箱子做匀速运动，
故A错误；
B、0～10s内，由图丙可知此时推力为600N，总功为：W总 ＝Fs＝600N×3m＝1800J，
有用功为：W有用 ＝Gh＝1000N×1.5m＝1500J，额外功为：W额 ＝W总 ﹣W有 ＝1800J﹣
1500J＝300J，箱子所受摩擦力为：f＝ ＝ ＝100N，故B正确；
C、由图乙可知，箱子在10～20s内路程和时间成正比，箱子做匀速运动，速度为v＝
＝ ＝0.5m/s，由图丙知10～20s内，推力F的大小为200N，推力的功率为：P＝ ＝ ＝Fv＝200N×0.5m/s＝100W，故C错误；
D、10～20s内，箱子做匀速运动，此时推力等于摩擦力，由图丙可知此时推力为
200N，所以摩擦力等于200N，故D正确。
故选：BD。
【点评】此题考查了学生对图象问题的分析能力，能从图象中得出相关的信息，是解题
的关键，是中考的热点考题。
（多选）12．（4分）某同学连接了如图所示电路，电源电压恒为18V，电压表量程为“0
～15V”，电流表量程为“0～0.6A”，滑动变阻器规格为“100 1A”，小灯泡标有
“6V 3W”字样。不考虑灯丝电阻的变化，在确保电路安全的情况Ω下，下列说法正确的
是（ ）
A．电路允许通过的最大电流是0.5A
B．电压表示数的变化范围是3～6V
C．小灯泡消耗电功率的最小值是0.75W
D．滑动变阻器允许接入电路的阻值范围是24～100
【分析】由图可知，灯泡L与滑动变阻器串联，电压Ω表测量滑动变阻器两端的电压，电
流表测量电路中的最大电流；
（1）根据P＝UI求出小灯泡的额定电流，根据电流表量程、小灯泡的额定电流以及滑
动变阻器的规格可知电路允许通过的最大电流；
（2）根据小灯泡的规格和串联电路的电压特点可知电压表两端的最小电压，根据电压
表量程可知电压表的最大示数，据此可知电压表示数的变化范围；
（3）根据电压表的量程可知滑动变阻器两端的最大电压，根据串联电路的电压特点可
知小灯泡两端的最小电压，根据P＝ 求出小灯泡的电阻，根据欧姆定律求出此时电
路中的最小电流，根据P＝UI求出小灯泡消耗的最小电功率；（4）当滑动变阻器两端的电压最大时，电路中的电流最小，根据欧姆定律求出滑动变
阻器接入电路中的最大阻值；当电路中的电流最大时，小灯泡两端的电压最大，滑动变
阻器两端的电压最小，根据欧姆定律求出滑动变阻器接入电路的最小电阻，据此求出滑
动变阻器允许接入电路的阻值范围。
【解答】解：由图可知，灯泡L与滑动变阻器串联，电压表测量滑动变阻器两端的电压，
电流表测量电路中的电流；
A、由P＝UI可知，小灯泡的额定电流：I ＝ ＝ ＝0.5A，
L
根据小灯泡的额定电流、电流表的量程以及滑动变阻器的规格可知，电路允许通过的最
大电流I大 ＝I
L
＝0.5A，故A正确；
B、小灯泡两端的最大电压为6V，根据串联电路的电压特点可知，滑动变阻器两端的最
小电压：U
R小
＝U﹣U
L
＝18V﹣6V＝12V，
由于电压表量程为“0～15V”，所以电压表的示数最大为15V，
则电压表示数的变化范围是12V～15V，故B错误；
C、由于滑动变阻器两端的最大电压为 15V，根据串联电路的电压特点可知，小灯泡两
端的最小电压：U
L小
＝U﹣U
R大
＝18V﹣15V＝3V，
由P＝ 可知，小灯泡的电阻：R ＝ ＝ ＝12 ，
L
Ω
此时电路中的最小电流：I小 ＝I
L小
＝ ＝ ＝0.25A，
小灯泡消耗的最小电功率：P L小 ＝U L小I L小 ＝3V×0.25A＝0.75W，故C正确；
D、滑动变阻器接入电路中的最大阻值：R大 ＝ ＝ ＝60 ，
Ω
滑动变阻器接入电路的最小电阻：R小 ＝ ＝ ＝24 ，
所以滑动变阻器允许接入电路的阻值范围为24～60 ，故DΩ错误。
故选：AC。 Ω
【点评】本题考查串联电路的特点、欧姆定律和电功率公式的应用以及动态电路的分析，
题目有一定的难度。三、作图题：本题有2个小题，共6分。
13．（3分）为测量容器中水的深度，一同学将刻度尺竖直插入水中，如图所示。从A处
向水中看去，看到刻度尺上B点在水中所成的像位于C点，同时看到水中D点的像也位
于C点。请据此：
（1）用虚线画出水面位置；
（2）完成看到D点的光路图。
【分析】平面镜成像时，像与物到镜面的距离相等，据此确定水面位置；
同时看到水中D点的像也位于C点，连接AC与水面相交点是入射点，据此画出入射光
线和折射光线。
【解答】解：为测量容器中水的深度，一同学将刻度尺竖直插入水中，如图所示。从 A
处向水中看去，看到刻度尺上B点在水中所成的像位于C点，
根据平面镜成像时，像与物到镜面的距离相等，则水面在 BC的中点处，根据BC长度
为30.0cm﹣10.0cm＝20.0cm，则水面在20.0cm刻度处，如图所示，同时看到水中D点
的像也位于C点，连接AC与水面相交点O是入射点，连接DO是入射光线，OA是折
射光线，如图所示：
【点评】本题考查平面镜成像的应用、光的折射光路，属于中档题。
14．（3分）图甲是一种太阳能“摆叶花”，图乙是其摆动原理图。整个摆件部分是硬质
整体，由OA和OBC组成，O为摆动支点。OBC下端固定着磁铁，太阳能电池向线圈
提供如图所示电流时，磁铁被推向左上方运动，使摆件顺时针小幅摆动后，立即断电，
摆件会自动逆时针摆回来，如此往复。请根据图中所示情况：（1）画出磁铁所受重力的示意图及其力臂；
（2）将磁铁下端的磁极名称填入括号中。
【分析】（1）重力的方向竖直向下，作用点画在重心，从支点到力的作用线的垂直距
离叫做力臂；
（2）根据安培定则确定电磁铁的磁极，根据同名磁极相互排斥确定磁铁下端的磁极。
【解答】解：（1）重力的方向竖直向下，作用点画在重心，反向延长重力的作用线，
从支点作出力的作用线的垂直线段是力臂l，如图所示；
（2）根据图中电流从上侧后方流入，由安培定则确定电磁铁的下端为N极，上端为S
极，根据同名磁极相互排斥，磁铁下端也是S磁极，填在括号内。
故答案为：如图见解答
【点评】本题考查重力的示意图、力臂的画法、安培定则、磁极间的作用，属于中档题。
四、实验题：本题有3个小题，共24分。
15．（6分）为探究物体的动能跟哪些因素有关，利用斜槽、钢球、木块等器材在同一水
平面上进行探究活动。钢球从高为h的斜槽上滚下，在水平面上运动，运动的钢球碰上
木块后，能将木块撞出一段距离s，如图所示。（1）实验中探究的“物体的动能”是指 B （选填字母）。
A.钢球在斜面上的动能
B.钢球撞击木块时的动能
C.木块被撞击后的动能
（2）若水平面是光滑的， 不能 （选填“能”或“不能”）达到探究目的。
（3）实验过程中，发现木块移动的距离较短而不易进行观察和比较。对此请你写出一
条改进措施： 增大斜面的高度 。
【分析】（1）根据转换法，通过比较木块在同一水平面上被撞击的距离来比较小球到
达水平面时动能的大小，据此分析；
（2）实验中小球动能的大小通过观察木块移动的距离来反映出来；若水平面绝对光滑，
根据牛顿第一定律分析木块的运动状态；
（3）木块移动的越近，说明重力势能转化的动能就越小，可以从增强小球的重力势能
方面考虑。
【解答】解：（1）根据转换法，通过比较木块在同一水平面上被撞击的距离来比较小
球到达水平面时动能的大小，故B符合题意；
（2）根据转换法，实验中，是通过观察木块移动的距离的大小 s判断出小球具有的动
能的大小；若水平面绝对光滑，木块就会做匀速直线运动，无法比较木块移动距离的远
近，达不到探究目的；
（3）在实验过程中，发现木块移动的距离较短而不易进行观察和比较，说明小球到达
水平面时的动能小，可以增大小球的重力势能，即实验时，可以增大斜面的高度。
故答案为：（1）B；（2）不能；（3）增大斜面的高度。
【点评】此题是研究动能大小与哪些因素有关的实验，考查了控制变量法和转换法在实
验中的应用。
16．（9分）小明利用实验室器材测量两块大小和材质均不相同的石块的密度。（1）天平调平衡后，在测量小石块质量时，往右盘加减砝码过程中，加入最小砝码后，
天平指针位置如图甲（一）所示，将最小砝码取出，指针位置如图甲（二）所示，接下
来正确的操作是 向右调节游码 ，直至指针对准分度盘中央刻度线，此时天平如图
乙所示，则小石块的质量是 54. 4 g；
（2）用细线系住小石块放入盛水的量筒中，量筒前后液面变化如图丙所示，则小石块
的密度为 2.7 2 g/cm3。
（3）小明发现利用天平和量筒无法完成大石块密度的测量，经思考后，进行了如下实
验操作。
①将杠杆调节水平平衡后，在两侧各挂大石块和弹簧测力计，竖直拉动测力计使杠杆
水平平衡，如图丁所示，记录此时弹簧测力计示数为F ；
1
②将石块浸没于盛水的烧杯中，竖直拉动测力计使杠杆再次水平平衡，如图戊所示，
记录此时弹簧测力计示数为F ；
2
③已知水的密度为
水
，计算大石块的密度 ＝
水
（用
水
、F
1
、F
2
表
ρ ρ ρ ρ
示）。
【分析】（1）天平加入最小砝码后天平指针向右偏，则应取下最小砝码，向右调节游
码，使天平水平平衡；物体的质量等于砝码质量和游码对应刻度之和；
（2）量筒测量液体的体积时，读数时视线要和液面相平，小石块的体积等于小石块浸
没水前后水面对应的刻度差。
知道小石块的质量和体积，根据密度公式求出小石块的密度；
（3）根据杠杆平衡条件计算出大石块的质量，然后计算出大石块受到的浮力，通过浮
力计算出大石块的体积，进而根据质量密度公式计算大石块的密度。
【解答】解：（1）天平加入最小砝码后天平指针向右偏，则应取下最小砝码，向右调
节游码，使天平水平平衡；
小石块的质量：m＝20g+20g+10g+4.4g＝54.4g；
（2）小石块的体积为：V＝60mL﹣40mL＝20mL＝20cm3；
小石块的密度： ＝ ＝ ＝2.72g/cm3；
ρ
（3）由杠杆平衡条件知，如图丁，G×OA＝F ×OB，则G＝ ，
1
大石块的质量为：m石 ＝ ＝ ＝ ，
如图戊，G′×OA＝F ×OB，则G′＝ F ，
2 2
则石块所受的浮力为：F浮 ＝G﹣G′＝ ﹣ F
2
＝ （F
1
﹣F
2
），
由F浮 ＝ 水gV排 ＝ 水gV石 可知：
ρ ρ
V石 ＝ ＝ ＝ ，
由密度公式 ＝ 可知：
ρ
＝ ＝ ＝ 。
水
ρ ρ故答案为：（1）向右调节游码；54.4；（2）2.72；（3）
水
。
【点评】本题综合考查了天平的使用、天平的调节、天平的读数、量ρ 筒的读数以及固体
密度的测量方法及杠杆平衡条件的应用，在利用平衡条件公式时，要注意分析力和对应
的力臂。
17．（9分）某实验小组利用图甲所示电路测量自来水电阻 R 阻值，其中内径均匀的圆柱
x
形玻璃管侧壁连接一细管，细管上阀门K可以控制管内自来水的水量，玻璃管两端接有
导电活塞（活塞电阻可忽略）。电源电压约为3V，滑动变阻器铭牌标有“30 2A”字
样。 Ω
（1）连接完成图甲所示电路，闭合开关前发现有一根导线连接错误，请在错误的导线
上画“×”，并用笔画线代替导线将电路连接正确。
（2）正确连接电路后，闭合开关前，应将滑动变阻器的滑片 P移至 B （选填
“A”或“B”）端。
（3）实验中发现无论如何移动滑片P，电流表示数几乎为0，电压表示数接近3V，检
查发现各电路元件完好。出现该现象的原因可能是 自来水的阻值太大 。
（4）为能正确测出玻璃管内自来水的电阻，某同学利用定值电阻R （阻值4k ）、定
1
值电阻R （阻值3k ）、电阻箱R（最大阻值9999 ）、单刀双掷开关S、两个Ω相同的
2
电压表（量程为0～Ω3V）等器材，连接了如图乙所示Ω电路，进行了如下实验操作。
①把S拨到1位置，记录电压表V 示数；
1
②把S拨到2位置，调整电阻箱阻值，使电压表V 示数与电压表V 示数相同，记录此
2 1
时电阻箱的阻值R＝5k ；
③计算玻璃管内自来水Ω的电阻值R
x
，则R
x
＝ 2. 4 k 。
【分析】（1）根据电路的连接方式分析连接错误的导Ω线，然后改正；（2）为了保护电路，闭合开关前，滑动变阻器的滑片应该滑到阻值最大处；
（3）根据电流表示数、电压表示数分析电路故障的原因；
（4）分别求出S接1和接2时电路的总电压，利用并联电压相等列式，求出R 。
x
【解答】解：（1）根据图示可知，此时的自来水电阻R 没有接入电路中，即R 右端与
x x
电源之间的导线的接法是错误的，应接在左端，如图所示：
；
（2）为了保护电路，闭合开关前，滑动变阻器的滑片应该滑到阻值最大处，即B端；
（3）各元件完好，实验中发现无论如何移动滑片P，电流表示数几乎为0，这说明电路
中的电流很小，电阻很大，电压表示数接近 3V，电压表分压很大，滑动变阻器分压几
乎为0，说明自来水的阻值太大；
（4）设把S拨到1位置时，电压表V 示数为U，则此时电路电流为I＝ ，电源电压
1
为：U总 ＝ ×R
x
+U；
当把S拨到2位置，调整电阻箱阻值，使电压表V 示数与电压表V 示数相同也为U，
2 1
则此时电路中的电流为：I'＝ ，电源电压为：U总 ′＝ ×R
2
+U；
由于两次总电压相等，都等于电源电压，可得： ×R +U＝ ×R +U，解得R ＝
x 2 x
＝ ＝2.4k 。
Ω故答案为：（1）见解析；（2）B；（3）自来水的阻值太大；（4）＝2.4。
【点评】本题是测量未知电阻阻值的实验，考查了实物图电路的连接、实验注意事项、
电路故障，以及特殊方法测量电阻等，考查的较全面。
五、计算题：本题有3个小题，共30分。解答时应写出必要的文字说明、公式和重要的计
算步骤，只写出最后答案的不能得分。
18．（8分）图示为某公司研发的一款太阳能辅助电动车，车身上部铺满了太阳能电池薄
膜，可实现太阳能和充电桩两种充电模式。使用前对该车进行测试，在其匀速直线行驶
阶段，有关测试数据如下表所示。已知该车行驶过程所受阻力包括摩擦力和空气阻力，
摩擦力为整车重力的0.03倍，空气阻力与行进速度的关系为f＝kv2，k＝0.02N•s2/m2。
若定义该车的推进效率为该车的牵引力所做的功与其消耗电能之比，用字母 表示，g
取10N/kg，求该车本次测试过程中： η
整车质量：940kg
行驶路程：54km
行驶时间：0.5h
消耗电能：5kW•h
（1）行驶的速度；
（2）牵引力做功的功率；
（3）推进效率 。
η
【分析】（1）根据v＝ 算出行驶的速度；
（2）根据摩擦力为整车重力的0.03倍算出摩擦力，根据空气阻力与行进速度的关系为f
＝kv2算出空气阻力，根据平衡力算出匀速运动时牵引力，由P＝ ＝ ＝Fv算出牵引
力做功的功率；
（3）由W＝Fs算出牵引力做的功，由表格数据算出消耗的电能，由 ＝ 算出推进
η效率。
【解答】解：（1）行驶的速度为：
v＝ ＝ ＝108km/h＝30m/s；
（2）摩擦力为：
f摩擦 ＝0.03G＝0.03mg＝0.03×940kg×10N/kg＝282N，
空气阻力为：
f空气 ＝kv2＝0.02N•s2/m2×（30m/s）2＝18N，
由于匀速运动时牵引力等于所受阻力，
所以牵引力为：F＝f总 ＝f摩擦+f空气 ＝282N+18N＝300N，
牵引力做功的功率为：
P＝ ＝ ＝Fv＝300N×30m/s＝9000W；
（3）牵引力做的功为：
W＝Fs＝300N×54×103m＝1.62×107J，
消耗的电能为：
W电 ＝5kW•h＝1.8×107J，
推进效率为：
＝ ＝ ×100%＝90%。
η答：（1）行驶的速度为30m/s；
（2）牵引力做功的功率为9000W；
（3）推进效率 为90%。
【点评】本题考η查了速度公式、重力公式、效率公式、功的公式以及功率公式的应用，
解题的关键是读懂题。
19．（9分）恒温箱广泛应用于医疗、科研、化工等行业部门，图示为某恒温箱的工作原
理图。S为电源开关，通过控制温控开关S 可实现“保温”“加热”两个挡位间的切换。
1
电源电压U＝220V，R
1
、R
2
是电热丝，R
1
＝440 ，“加热”时恒温箱的电功率P加热 ＝
550W。将恒温箱两气孔封闭，闭合开关S，S 置Ω于“加热”挡位，箱内温度从20℃升
1
至设定的恒温温度，用时130s，该段时间内的加热效率 ＝80%。恒温箱的容积V＝
2m3，箱内空气密度 ＝1.3kg/m3，箱内空气的比热容c＝1.0η×103J/（kg•℃）。求：
ρ（1）“保温”时恒温箱的电功率；
（2）电热丝R 的阻值；
2
（3）恒温箱的恒温温度。
【分析】（1）由图可知，当闭合开关S，温控开关S 置于左边触点时，只有R 工作，
1 1
当闭合开关S，温控开关S 置于右边两个触点时，R 、R 并联，根据并联电路的特点和
1 1 2
P＝ 可知恒温箱加热挡和保温挡的电路连接；根据 R 的阻值和P＝ 可求出“保
1
温”时恒温箱的电功率；
（2）并联电路中各用电器的电功率之和等于电路的总功率，据此求出加热挡工作时R
2
的电功率，根据P＝ 求出R 的阻值；
2
（3）根据W＝Pt求出恒温箱消耗的电能，根据效率公式求出恒温箱内气体吸收的热量，
根据密度公式求出恒温箱内气体的质量，根据Q吸 ＝cm（t﹣t
0
）求出恒温箱的恒温温度。
【解答】解：（1）由图可知，当闭合开关S，温控开关S 置于右边两个触点时，R 、
1 1
R 并联，根据并联电路的电阻特点可知，此时电路中的总电阻最小，由 P＝ 可知，
2
电路中的总功率最大，恒温箱处于加热挡；
当闭合开关S，温控开关S 置于左边触点时，只有R 工作，电路中的总电阻最大，总
1 1
功率最小，恒温箱处于保温挡；
“保温”时恒温箱的电功率：P保 ＝ ＝ ＝110W；（2）由于并联电路中各用电器的电功率之和等于电路的总功率，则加热挡工作时R 的
2
电功率：P
2
＝P加 ﹣P保 ＝550W﹣110W＝440W，
由P＝ 可知，R 的阻值：R ＝ ＝ ＝110 ；
2 2
Ω
（3）由P＝ 可知，恒温箱消耗的电能：W＝P加t′＝550W×130s＝71500J，
由 ＝ 可知，恒温箱内气体吸收的热量：Q吸 ＝ W＝80%×71500J＝57200J，
η η
由 ＝ 可知，恒温箱内气体的质量：m＝ V＝1.3kg/m3×2m3＝2.6kg，
ρ ρ
由 Q 吸 ＝ cm （ t﹣ t 0 ） 可 知 ， 恒 温 箱 的 恒 温 温 度 ： t ＝ +t 0 ＝
+20℃＝42℃。
答：（1）“保温”时恒温箱的电功率为110W；
（2）电热丝R 的阻值为110 ；
2
（3）恒温箱的恒温温度为42Ω℃。
【点评】本题考查并联电路的特点、电功率公式、效率公式、密度公式以及吸热公式的
应用，是一道常考的电热综合题，难度适中。
20．（13分）在物理项目化学习活动中，某科技小组的同学设计了如图甲所示的船只升降
实验模型。模型中的船厢A和所盛水的总重为5N，圆柱形浮筒B底面积为100cm2，重
为18N。电路中电源电压恒定，R 为定值电阻，压敏电阻R （表面绝缘，厚度不计）固
0 x
定于容器C底部，上表面积为50cm2，R 阻值随所受水的压力变化关系如图乙所示。关
x
闭排水阀，向C中注入适量水后关闭进水阀，装置静止时，测得C中水深为20cm，B
浸入水中的深度为7cm（未浸没），闭合开关S，此时电流表示数I ＝30mA；再次打开
1
进水阀，向C中缓慢注入一定质量的水，浮筒B上升，使A下降30cm，稳定后电流表
示数I
2
＝24mA。若不计绳重和摩擦，水的密度
水
＝1.0×103kg/m3，g取10N/kg，求：
ρ（1）B浸入水中的深度为7cm时所受的浮力；
（2）动滑轮的重力；
（3）C中水深为20cm时R 阻值；
x
（4）电路中电源电压值。
【分析】（1）当B浸入水中的深度为7cm时，浸入水中的体积V B ＝S B h B ，由F浮 ＝ 液
gV排 可得B浸入水中所受的浮力； ρ
（2）模型中的船厢A和所盛水的总重为5N，由图甲可知滑轮组绳子有效段数n＝3，可
得绳子对动滑轮的拉力F ，浮筒B对动滑轮向下的拉力F ，对动滑轮进行受力分析可知
1 2
F
1
＝F
2
+G动 可得动滑轮的重力；
（3）根据p＝ gh可得当水深为20cm时，根据p＝ gh水对容器C底部压强，由p＝
可得容器底部受ρ到的压力F，结合乙图象可知，当压ρ力为10N时，R ＝100 ；
x
（4）在容器C中注水后，船厢A的总重力不变，滑轮组绳子的拉力不变，Ω则浮筒 B受
到竖直向上的拉力不变，由F浮 ＝G﹣F拉 可知，浮筒B受到的浮力不变，
当浮筒B浸入水中的深度仍为7cm时，在容器C中再注入一定质量的水，浮筒B将上
升，使船厢A下降30cm，浮筒B浸入水中的深度不变，此时水面上升高度
10cm，容器底部受到水的压强的增加量Δp＝ 水gΔh＝1000Pa，压敏电阻受到的总压力
ρ
15N，由图乙可知，此时R ′＝140 ，根据欧姆定律I＝ 可列出电源电压的方程程可
x
Ω得电源电压大小。
【解答】解：（1）当B浸入水中的深度为7cm时，浸入水中的体积：
V ＝S h ＝100×10﹣4m2×7×10﹣2m＝7×10﹣4m3，
B B B
由F浮 ＝ 液gV排 可得，B浸入水中的深度为7cm时所受的浮力：
F浮 ＝ 水ρgV排 ＝1.0×103kg/m3×10N/kg×7×10﹣4m3＝7N；
（2）ρ模型中的船厢A和所盛水的总重为5N，由图甲可知滑轮组绳子有效段数n＝3，
绳子对动滑轮的拉力：
F ＝3G ＝3×5N＝15N，
1 A
浮筒B对动滑轮向下的拉力：
F
2
＝G
B
﹣F浮 ＝18N﹣7N＝11N，
对动滑轮进行受力分析可知：
F
1
＝F
2
+G动 ，
所以，G动 ＝F
1
﹣F
2
＝15N﹣11N＝4N；
（3）根据p＝ gh可得当水深为20cm时，水对容器C底部压强为：
p＝ gh＝1.0×1ρ03kg/m3×10N/kg×20×10﹣2m＝2×103Pa，
ρ
由p＝ 可得容器底部受到的压力：
F＝pS ＝2×103Pa×50×10﹣4m2＝10N，
C
由图乙可知，当压力为10N时，R ＝100 ；
x
（4）在容器C中注水后，船厢A的总重Ω力不变，滑轮组绳子的拉力不变，则浮筒 B受
到竖直向上的拉力不变，由F浮 ＝G﹣F拉 可知，浮筒B受到的浮力不变，
当浮筒B浸入水中的深度仍为7cm时，在容器C中再注入一定质量的水，浮筒B将上
升，使船厢A下降30cm，浮筒B浸入水中的深度不变，此时水面上升高度
Δh＝ ×30 cm＝10cm，
容器底部受到水的压强的增加量：
Δp＝ 水gΔh＝1.0×103kg/m3×10N/kg×10×10﹣2m＝1000Pa，
容器底ρ 部受到水的压力的增加量：
ΔF＝ΔpS ＝1000Pa×50×10﹣4m2＝5N，
C
压敏电阻受到的总压力：
F′＝F+ΔF＝10N+5N＝15N，
由图乙可知，此时R ′＝140 ，
x
Ω根据欧姆定律I＝ 可得电源电压：
U＝I （R +R ）＝0.03A×（100 +R ） ①
1 x 0 0
U＝I
2
（R
x
′+R
0
）＝0.024A×（Ω140 +R
0
） ②
由①②解得：R
0
＝60 ，U＝4.8VΩ。
答：（1）B浸入水中的Ω深度为7cm时所受的浮力为7N；
（2）动滑轮的重力为4N；
（3）C中水深为20cm时R 阻值为100 ；
x
（4）电路中电源电压值为4.8V。 Ω
【点评】本题考查体积公式、阿基米德原理、动滑轮特点、串联电路特点、欧姆定律、
压强定义式、液体压强公式的灵活运用，综合性强，难度大。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/7/18
13:36:27；用户：15972770568；邮箱：15972770568；学号：26197019
