2023年山东省济宁市中考物理试卷
一、选择题：下列各题的四个选项中，只有一项符合题意，每小题2分，共20分。
1．（2分）下列物理量的单位换算不正确的是（ ）
A．长度：1mm＝10﹣3m B．质量：1t＝103g
C．电流：1A＝106 A D．电功：1kW•h＝3.6×106J
2．（2分）商场里，小μ明乘着自动扶梯匀速上楼，如图所示。下列说法正确的是（ ）
A．以扶手为参照物，小明是运动的
B．小明受重力、支持力和摩擦力
C．小明对扶梯的压力与小明的重力是一对平衡力
D．上楼过程中，小明的机械能逐渐增大
3．（2分）如图所示是体现我国古代劳动人民智慧的一些成果。关于其中所涉及的物理知
识 ， 分 析 不 正 确 的 是 （ ）
A．图甲：日晷仪能较准确地显示时间，应用了光的折射
B．图乙：站在三音石上拍手，可以听到多次回音，利用了声音的反射
C．图丙：司南能指示南北，利用了地磁场对磁体的作用
D．图丁：中医用“拔火罐”治疗疾病时，应用了大气压
4．（2分）如图所示的电路中，闭合开关时，下列说法正确的是（ ）A．灯L 与灯L 串联
1 2
B．开关只能控制灯L
2
C．电流表测灯L 的电流
1
D．电流方向：从电流表经a流向开关

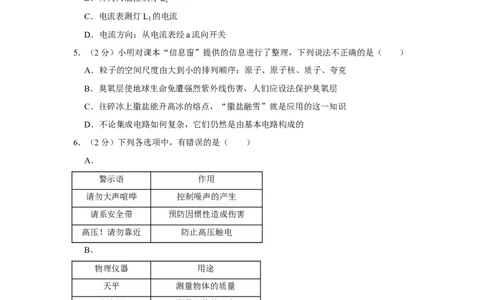

5．（2分）小明对课本“信息窗”提供的信息进行了整理，下列说法不正确的是（ ）
A．粒子的空间尺度由大到小的排列顺序：原子、原子核、质子、夸克
B．臭氧层使地球生命免遭强烈紫外线伤害，人们应设法保护臭氧层
C．往碎冰上撒盐能升高冰的熔点，“撒盐融雪”就是应用的这一知识
D．不论集成电路如何复杂，它们仍然是由基本电路构成的
6．（2分）下列各选项中，有错误的是（ ）
A．
警示语 作用
请勿大声喧哗 控制噪声的产生
请系安全带 预防因惯性造成伤害
高压！请勿靠近 防止高压触电
B．
物理仪器 用途
天平 测量物体的质量
密度计 测量液体的密度
测电笔 辨别火线与零线
C．
科学家 贡献
卢瑟福 提出原子核式结构模型
奥斯特 发现通电导体周围存在着磁
场
牛顿 提出万有引力定律D．
电磁波 应用
微波 微波炉
红外线 电视机遥控器
X射线 超声诊断仪
7．（2分）以下对厨房里一些现象的分析，不正确的是（ ）
A．在碗沿上磕鸡蛋，利用了物体间力的作用是相互的
B．将刀刃磨的很薄，是为了减小压强
C．水烧开后，壶盖被顶起，其能量转化与内燃机的做功冲程相同
D．用天然气做饭，利用了天然气具有较大的热值
8 ． （ 2 分 ） 对 图 中 实 验 现 象 的 分 析 ， 不 正 确 的 是 （ ）
A．图甲：在光屏上形成了一条彩色光带，说明太阳光由各种色光混合而成
B．图乙：热水中的墨水扩散较快，说明分子无规则运动的剧烈程度与温度有关C．图丙：闭合开关，金属杆运动，说明导体切割磁感线可以产生感应电流
D．图丁：两气球经毛织品分别摩擦后分开，说明同种电荷相互排斥
9．（2分）小明家的屋顶上有一个水池，如图是他设计的一种自动测量水池内水位高低的
装置，R′是定值电阻，R是滑动变阻器，它的金属滑片是杠杆的一端。从水位表（用
电流表改装）指针的刻度，就可知道水池内水位的高低。下列对装置的设计方案提出的
建议，可行的是（ ）
A．用电压表改装水位表，并与R′并联
B．用塑料材料制作杠杆AB
C．用软绳连接杠杆A端与浮标
D．用导线代替电阻R′接通电路
10．（2分）如图是灯泡L的I﹣U图像。结合图像分析，下列选项正确的是（ ）
A．通过灯泡L的电流与其两端的电压成正比
B．当通过灯泡L的电流为0.3A时，其实际功率为0.72W
C．将两个完全相同的灯泡L串联在2.4V的电源两端，电路的总功率为0.24W
D．将灯泡L和18 的定值电阻并联在3.6V的电源两端，电路的总电阻为6
二、填空题：每空1分Ω，共12分。 Ω
11．（2分）济宁内环高架项目由高架路和地面快速路两部分组成，其中高架路36km，设
计速度80km/h，合 m/s。小明跟随爸爸开车行完高架路全程用时36min，
则这段时间内车的平均速度为 km/h。（结果保留一位小数）12．（2分）现在医学上使用的心肺机的功能之一是用“电动泵”替代心脏，推动血液循
环。如图所示，当线圈中的电流从a流向b时，线圈的左端为 极，此时活塞将
向 运动，促使血液流动。
13．（2分）如图所示的装置中，AB是一段内径粗细不同的玻璃管，它与蓄水容器相连，
在玻璃管较粗和较细的部分，各接有一段竖直的细玻璃管。M、N是AB玻璃管内同一
水平线上的两个点，分别位于两竖直细玻璃管下方。关闭阀门 K，将水注入蓄水容器中，
根据 原理，两竖直细玻璃管内水面是相平的；打开阀门K，水流出过程中，
M点的压强 （选填“大于”“等于”或“小于”）N点的压强。
14．（2分）有些人的眼睛只能看清远处的物体，而不能看清近处的物体，这样的眼睛需
佩戴 （选填“凸透镜”或“凹透镜”）矫正。这种透镜对光有
作用。
15．（2分）在测定某液体密度时，小明做了两次实验并做了如下记录，则液体的密度 ＝
g/cm3，容器的质量m＝ g。 ρ
次数 液体的体积V/cm3 容器和液体的总质量m/g
1 58 79
2 107 128
16．（2分）两个滑轮按如图所示的方式组合，用5N的拉力F拉动绳端，使物体在5s内
水平向左匀速滑动1m，物体与地面间的摩擦力为9N，则拉力F的功率为 W，
滑轮组的机械效率为 。三、实验题：17题2分，18题2分，19题5分，20题4分，21题5分，共18分。
17．（2分）请在图中画出直杆AB在平面镜M中所成的像。
18．（2分）将一个正在发声的音叉移近悬挂的泡沫塑料小球，当两者接触时，可观察到
小球被弹开的现象，如图所示。请画出此时小球的受力示意图。
19．（5分）小明取质量为200g的水，用图甲所示的实验装置探究水的沸腾特点，并根据
实验数据画出了水的温度随时间变化图像，如图乙所示。
（1）此实验中，用酒精灯给烧杯中的水加热，酒精的化学能转化为水的 能；
（2）分析图像，回答下列问题。
①AB段水吸收的热量为 J；[c水 ＝4.2×103J/（kg•℃）]
②BC段表示水的 过程，特点是继续吸热，但温度 。
（3）实验结束后，取下烧杯上的硬纸板，发现纸板上有小水珠，这是 （填
物态变化名称）现象。
20．（4分）利用铁架台、杠杆、质量相等的钩码等器材，探究杠杆的平衡条件。（1）调节螺母，将没挂钩码的杠杆调节至水平位置平衡，如图甲所示，其目的是方便
测量 ；
（2）为探究杠杆的平衡条件，小明设计了以下两种收集实验数据的方案，其中合理的
是 ；
实验次 方案一 方案二
数
F /N l /cm F /N l /cm F /N l /cm F /N l /cm
1 1 2 2 1 1 2 2
1 3 3 3 5
2 2 2 4 3
3 1 1 2 5
（3）如图乙所示，在A处挂3个钩码，则应在B处挂 个钩码，才能使杠杆在
水平位置保持平衡；
（4）杆秤就是杠杆平衡条件的一个应用，是中国最古老也是现今人们仍然在使用的一
种称质量的简易工具，由带有秤星的秤杆、秤砣、提纽等组成。如图丁所示，此杆秤有
两个提纽，使用它称较重的物体时，常用离秤钩较 （选填“近”或“远”）的
提纽。
21．（5分）电流做的功跟电压、电流和通电时间三个因素都有关。小明想通过实验验证
电功跟电压的关系，选用的器材如图所示。其中甲、乙两玻璃瓶内装有初始温度相同、
等质量的煤油，两电阻丝阻值不同（R ＞R ）。
1 2
（1）将两根电阻丝串联后接入电路中，可控制 和 相等；
（2）通电一段时间后，通过观察 来比较电流做功多少；
（3）通过实验发现：在相同时间内，电流通过电阻丝 （选填“R ”或
1
“R ”）做的功多；
2
（4）若R 两端的电压为3V，电路中的电流为0.4A，则10s内电流通过R 做的功为
1 1
J。四、计算题：22题4分，23题6分，共10分。
22．（4分）小明在探究“浮力的大小与哪些因素有关”实验时，将一底面积为 4cm2的圆
柱体浸入水中，改变其浸入水中的体积，观察弹簧测力计示数的变化，如图所示。图甲
中，圆柱体有 体积浸入水中，弹簧测力计的示数为1.1N；图乙中，圆柱体有 体积浸
入水中，弹簧测力计的示数为0.9N。取g＝10N/kg，求：
（1）圆柱体全部浸入水中时受到的浮力；
（2）图乙中，圆柱体底部受到水的压强。
23．（6分）在如图所示的电路中，小灯泡L上标有“6V 3W”字样，电流表量程为0～
0.6A，电压表量程为0～15V，定值电阻R ＝16 ，滑动变阻器R的最大电阻为100 。
0
Ω Ω
只闭合S ，滑动滑片P，使变阻器电阻R ＝ R，此时电压表示数为10V。若电源电压
1 ap
不变，不计灯丝电阻随温度的变化，求：
（1）小灯泡的电阻；
（2）电源电压；
（3）只闭合S ，在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，
2电路消耗的总功率范围。2023年山东省济宁市中考物理试卷
参考答案与试题解析
一、选择题：下列各题的四个选项中，只有一项符合题意，每小题2分，共20分。
1．（2分）下列物理量的单位换算不正确的是（ ）
A．长度：1mm＝10﹣3m B．质量：1t＝103g
C．电流：1A＝106 A D．电功：1kW•h＝3.6×106J
【分析】（1）1m＝μ1×103mm；
（2）1t＝1000kg；
（3）1A＝103mA＝106 A；
（4）1kW•h＝3.6×106Jμ。
【解答】解：A、长度：1mm＝1×10﹣3m，故A正确；
B、质量：1t＝1×103kg＝1×106g，故B错误；
C、电流：1A＝1×106 A，故C正确；
D、电功：1kW•h＝3.μ6×106J，故D正确。
故选：B。
【点评】本题考查了物理量的单位换算，属于基础性题目。
2．（2分）商场里，小明乘着自动扶梯匀速上楼，如图所示。下列说法正确的是（ ）
A．以扶手为参照物，小明是运动的
B．小明受重力、支持力和摩擦力
C．小明对扶梯的压力与小明的重力是一对平衡力
D．上楼过程中，小明的机械能逐渐增大
【分析】（1）判断物体是否运动，即看该物体相对于所选的参照物位置是否发生改变
即可。
（2）对物体进行受力分析，得出结论。
（3）根据二力平衡条件分析判断。
（4）动能与物体的质量和速度有关；而重力势能与物体的质量和高度有关，即据此分
析即可判断机械能的变化。【解答】解：A、在上升过程中，小明以扶手为参照物，其相对于扶手的位置没有改变，
所以他是静止的，故A错误；
B、小明受到重力和扶梯的支持力作用，其和扶梯没有相对运动的趋势，不受摩擦力作
用，故B错误；
C、小明对扶梯的压力与小明的重力作用在两个物体上，不是一对平衡力，故C错误；
D、小明上升过程中，质量不变，速度不变，动能不变；质量不变，高度变大，重力势
能变大，由于机械能等于动能加势能，故机械能增大，故D正确。
故选：D。
【点评】本题考查了运动和静止的相对性、物体受力分析、二力平衡条件和影响动能和
重力势能大小的因素，综合题，难度不大。
3．（2分）如图所示是体现我国古代劳动人民智慧的一些成果。关于其中所涉及的物理知
识 ， 分 析 不 正 确 的 是 （ ）
A．图甲：日晷仪能较准确地显示时间，应用了光的折射
B．图乙：站在三音石上拍手，可以听到多次回音，利用了声音的反射
C．图丙：司南能指示南北，利用了地磁场对磁体的作用
D．图丁：中医用“拔火罐”治疗疾病时，应用了大气压
【分析】（1）日晷仪能较准确地显示时间，利用了光的直线传播原理。
（2）回声是声的反射现象。
（3）地球周围存在地磁场。
（4）空气受重力的作用，空气又有流动性，因此向各个方向都有压强。
【解答】解：A、日晷仪能较准确地显示时间，应用了光的直线传播原理，故A错误；
B、站在三音石上拍手，可以听到多次回音，利用了声音的反射，故B正确；
C、司南能指示南北，利用了地磁场对磁体的作用，故C正确；D、中医用“拔火罐”治疗疾病时，应用了大气压，故D正确。
故选：A。
【点评】本题考查了地磁场、回声、大气压强和声的反射，属于基础题。
4．（2分）如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A．灯L 与灯L 串联
1 2
B．开关只能控制灯L
2
C．电流表测灯L 的电流
1
D．电流方向：从电流表经a流向开关
【分析】（1）两灯泡首尾顺次连接的电路为串联电路，并列连接的电路为并联电路；
（2）（3）电流表应该和被测电路串联，电流从“+”接线柱流入电表，从“﹣”接线
柱流出电表；
（4）在电源外部，电流的方向从电源正极流出，流入负极。
【解答】解：A、由图知，闭合开关时，两灯泡并列连接，故两灯泡并联，故A错误；
BC、如图所示的电路中，开关在干路中，控制整个电路；电流表和灯泡 L 串联，因此
1
电流表测的是L 的电流，故B错误，C正确；
1
D、电流方向：从开关经a流向电流表，故D错误。
故选：C。
【点评】此题主要考查了对串并联电路连接方式的分析，同时还考查了电流表的连接和
使用情况，比较简单。
5．（2分）小明对课本“信息窗”提供的信息进行了整理，下列说法不正确的是（ ）
A．粒子的空间尺度由大到小的排列顺序：原子、原子核、质子、夸克
B．臭氧层使地球生命免遭强烈紫外线伤害，人们应设法保护臭氧层
C．往碎冰上撒盐能升高冰的熔点，“撒盐融雪”就是应用的这一知识
D．不论集成电路如何复杂，它们仍然是由基本电路构成的
【分析】（1）原子是由位于中心的原子核和核外电子构成的，原子核是由质子和中子构成的，质子和中子又是由更小的微粒夸克组成。
（2）臭氧层能吸收太阳辐射中的大量紫外线，使地球上的生物免遭紫外线的伤害。
（3）往碎冰上撒盐能降低冰的熔点。
（4）集成电路是由基本电路构成的。
【解答】解：A、原子是由位于中心的原子核和核外电子构成的，原子核是由质子和中
子构成的，质子和中子又是由更小的微粒夸克组成，故A正确。
B、臭氧层能吸收太阳辐射中的大量紫外线，使地球上的生物免遭紫外线的伤害，故B
正确。
C、往碎冰上撒盐能降低冰的熔点，故C错误。
D、不论集成电路如何复杂，它们仍然是由基本电路构成的，故D正确。
故选：C。
【点评】本题考查了物质的微观尺度、紫外线、物质的熔点、集成电路等内容，考查知
识点较多，难度不大。
6．（2分）下列各选项中，有错误的是（ ）
A．
警示语 作用
请勿大声喧哗 控制噪声的产生
请系安全带 预防因惯性造成伤害
高压！请勿靠近 防止高压触电
B．
物理仪器 用途
天平 测量物体的质量
密度计 测量液体的密度
测电笔 辨别火线与零线
C．
科学家 贡献
卢瑟福 提出原子核式结构模型
奥斯特 发现通电导体周围存在着磁
场
牛顿 提出万有引力定律
D．
电磁波 应用微波 微波炉
红外线 电视机遥控器
X射线 超声诊断仪
【分析】认真分析每个表格中的物理知识及对应的原理，然后选出正确的答案。
【解答】解：
A、请勿大声喧哗，这是在声源处控制噪声；请系安全带是防止惯性带来的危害；高压！
请勿靠近，是防止高压触电，故A正确；
B、天平可以测量物体的质量；密度计漂浮在液体中时可以测量液体的密度；测电笔是
辨别火线和零线的仪表，故B正确；
C、卢瑟福提出了原子核式结构模型；奥斯特发现通电导体周围存在着磁场，即电流的
磁效应；牛顿提出了万有引力定律，故C正确；
D、微波可以传递能量，制成了微波炉；电视机遥控器时利用红外线工作的；超声诊断
仪是利用超声波工作的，故D错误。
故选：D。
【点评】本题考查了生活中的安全警示语、物理学史、物理知识的应用，体现了物理与
生活的联系，有一定新颖性。
7．（2分）以下对厨房里一些现象的分析，不正确的是（ ）
A．在碗沿上磕鸡蛋，利用了物体间力的作用是相互的
B．将刀刃磨的很薄，是为了减小压强
C．水烧开后，壶盖被顶起，其能量转化与内燃机的做功冲程相同
D．用天然气做饭，利用了天然气具有较大的热值
【分析】（1）物体间力的作用是相互的；
（2）减小压强的方法：在压力一定时，增大受力面积；在受力面积一定时，减小压力；
（3）四冲程汽油机一个工作循环有四个冲程，分别是吸气、做功、压缩和排气，其中
只有做功冲程对外做功，将内能转化为机械能；另外还有压缩冲程有能量转化，将机械
能转化为内能；
（4）天然气的热值较高。
【解答】解：A、把鸡蛋往碗沿上一嗑，鸡蛋就破了，是因为，鸡蛋给碗作用力的同时，
碗也会给鸡蛋一个反作用力，体现了了物体间力的作用是相互的，故A正确；
B、刀刃磨的很薄，是在压力一定时，减小受力面积来增大刀刃对菜的压强，容易把菜
切开，故B错误；C、烧开水时，水壶中的水蒸气将壶盖顶起时，内能转化为机械能，内燃机做功冲程时，
气体推动活塞做功，内能转化为机械能，两者相同，故C正确；
D、家中用天然气做饭是利用了天然气的热值高，故D正确。
故选：B。
【点评】此题涉及到力的作用是相互的，增大压强的方法及其应用、内燃机的四冲程、
热值等多个知识点，是一道综合性较强的题目。
8 ． （ 2 分 ） 对 图 中 实 验 现 象 的 分 析 ， 不 正 确 的 是 （ ）
A．图甲：在光屏上形成了一条彩色光带，说明太阳光由各种色光混合而成
B．图乙：热水中的墨水扩散较快，说明分子无规则运动的剧烈程度与温度有关
C．图丙：闭合开关，金属杆运动，说明导体切割磁感线可以产生感应电流
D．图丁：两气球经毛织品分别摩擦后分开，说明同种电荷相互排斥
【分析】（1）光的色散现象表明，白光是由各种色光混合而成的；
（2）分子运动的剧烈程度与温度有关，温度越高，分子运动的越剧烈；（3）通电导体在磁场中会受到力的作用；
（4）根据电荷间的相互作用分析。
【解答】解：A、在光的色散实验中，在白屏上形成了一条彩色的光带，说明白光是由
各种色光混合而成的，故A正确；
B、热水中的墨水扩散较快，说明分子无规则运动的剧烈程度与温度有关，故B正确；
C、图中有电源，该装置为电动机的原理图，闭合开关，金属棒滚动，说明通电导体在
磁场中会受到力的作用，故C错误；
D、纺织品摩擦过的两气球带有相同的电荷，将两气球移近，松手后会远离，则说明同
种电荷相互排斥，故D正确。
故选：C。
【点评】本题考查了光的色散、分子热运动、电荷间的相互作用和通电导体在磁场中会
受到力的作用，是综合性的题目，难度不大。
9．（2分）小明家的屋顶上有一个水池，如图是他设计的一种自动测量水池内水位高低的
装置，R′是定值电阻，R是滑动变阻器，它的金属滑片是杠杆的一端。从水位表（用
电流表改装）指针的刻度，就可知道水池内水位的高低。下列对装置的设计方案提出的
建议，可行的是（ ）
A．用电压表改装水位表，并与R′并联
B．用塑料材料制作杠杆AB
C．用软绳连接杠杆A端与浮标
D．用导线代替电阻R′接通电路
【分析】（1）由图知R与R'串联，根据串联电路特点和欧姆定律分析水位变化时水位
表的示数也发生变化，通时R′两端电压也随之变化，据此分析出用电压表改装水位表，
并与R′并联可行；
（2）电路靠BO部分连通，由此可知AB应选择的材料；
（3）根据杠杆的作用和浮标上升和下降时，A端应随之上下移动分析AB与浮标的连接
是否能是软绳；（4）由图可知，如果电路中用导线代替R ，当滑动变阻器的滑片滑到下端时，会出现
1
短路现象。
【解答】解：
A、由图知，R与R'串联，当水池内水位的高低变化时，滑动变阻器连入的电阻大小发
生变化，从而导致电路中的电流变化，根据欧姆定律可知R′两端电压也随之变化，则
用电压表改装水位表，并与R′并联可行，故A正确；
B、图中的AOB是一根在力的作用下能绕O点转动的硬棒，电路通过水箱上的OB杆连
通，所以AB需用导体制成，而塑料属于绝缘体，故B错误；
C、由题意，A端应能随浮标而上升或下降，如果AB与浮标的连接是软绳，那么在浮
标上升时，A端就不会随之上升，故C错误；
D、由图可知，电路中滑动变阻器R与R′串联，如果电路中用导线代替R ，当滑动变
1
阻器的滑片滑到下端时，出现短路，电路中电流过大，可能会烧毁电流表或其它元件，
所以不能用导线代替电阻R′接通电路，故D错误。
故选：A。
【点评】本题考查了串联电路的特点和欧姆定律的应用、杠杆知识以及对电路中的短路
的认识。属于一道综合题。
10．（2分）如图是灯泡L的I﹣U图像。结合图像分析，下列选项正确的是（ ）
A．通过灯泡L的电流与其两端的电压成正比
B．当通过灯泡L的电流为0.3A时，其实际功率为0.72W
C．将两个完全相同的灯泡L串联在2.4V的电源两端，电路的总功率为0.24W
D．将灯泡L和18 的定值电阻并联在3.6V的电源两端，电路的总电阻为6
【分析】（1）根据Ω灯泡L的I﹣U图像为曲线分析判断通过灯泡L的电流与Ω其两端的电
压关系；（2）根据图像可知通过灯泡L的电流为0.3A时灯泡两端的电压，根据P＝UI求出此时
灯泡的实际功率；
（3）根据串联电路的电压特点可知两个完全相同的灯泡L串联在2.4V的电源两端时每
个灯泡两端的电压，根据图像可知此时电路中的电流，根据P＝UI求出电路的总功率；
（4）根据并联电路的电压特点可知灯泡和定值电阻两端的电压，根据图像可知此时通
过灯泡的电流，根据欧姆定律求出通过定值电阻的电流，根据并联电路的电流特点求出
干路电流，根据欧姆定律求出电路的总电阻。
【解答】解：A、灯泡L的I﹣U图象是一条曲线，所以通过灯泡的电流与它两端所加电
压不成正比，故A错误；
B、由图像可知，通过灯泡L的电流为0.3A时，灯泡两端的电压小于2.4V，此时灯泡的
实际功率：P ＝U I ＜2.4V×0.3A＝0.72A，故B错误；
L L L
C、由串联电路的电压特点可知，两个完全相同的灯泡L串联在2.4V的电源两端时每个
灯泡两端的电压：U L串 ＝ U串 ＝ ×2.4V＝1.2V，
由图像可知，当灯泡两端的电压为1.2V时，通过灯泡的电流为0.2A，
此时电路的总功率：P串 ＝U串I
L串
＝2.4V×0.2A＝0.48W，故C错误；
D、由并联电路的电压特点可知，灯泡和定值电阻两端的电压：U
L
＝U
R
＝U并 ＝3.6V，
由图像可知，当灯泡两端的电压为3.6V时，通过灯泡的电流为0.4A，
此时通过定值电阻的电流：I ＝ ＝ ＝0.2A，
R
由并联电路的电流特点可知，干路电流：I并 ＝I L并+I
R
＝0.4A+0.2A＝0.6A，
由欧姆定律可知，电路的总电阻：R并总 ＝ ＝ ＝6 ，故D正确。
故选：D。 Ω
【点评】本题考查串并联电路的特点、欧姆定律和电功率公式的应用，关键是根据图像
读出相关的信息。
二、填空题：每空1分，共12分。
11．（2分）济宁内环高架项目由高架路和地面快速路两部分组成，其中高架路36km，设
计速度80km/h，合 22.2 m/s。小明跟随爸爸开车行完高架路全程用时36min，则这
段时间内车的平均速度为 6 0 km/h。（结果保留一位小数）【分析】根据1m/s＝3.6km/h进行单位的换算，路程和行驶的时间，根据速度公式求出
平均速度。
【解答】解：80km/h＝ ≈22.2m/s；
路程s＝36km；全程用时36min＝0.6h；
则这段时间内车的平均速度v＝ ＝60km/h。
故答案为：22.2；60。
【点评】本题考查了速度的计算和速度公式的应用以及单位的换算，是一道基础题目。
12．（2分）现在医学上使用的心肺机的功能之一是用“电动泵”替代心脏，推动血液循
环。如图所示，当线圈中的电流从a流向b时，线圈的左端为 N 极，此时活塞将向
右 运动，促使血液流动。
【分析】由右手螺旋定则可知电磁铁的磁极，由磁极间的相互作用可知活塞的移动方向。
【解答】解：当线圈中的电流从a流向b时，由安培定则可知，右手握住螺线管，四指
指向电流的方向，大拇指指向螺线管的左端，即左端为N极，右端是S极，根据磁极间
相互作用的规律，同名磁极相互排斥，此时活塞将向右运动。
故答案为：N；右。
【点评】本题为物理知识在生产生活中的应用题，题目中给出了必要的信息，应注意提
取有用信息并结合相关物理知识求解。
13．（2分）如图所示的装置中，AB是一段内径粗细不同的玻璃管，它与蓄水容器相连，
在玻璃管较粗和较细的部分，各接有一段竖直的细玻璃管。M、N是AB玻璃管内同一
水平线上的两个点，分别位于两竖直细玻璃管下方。关闭阀门 K，将水注入蓄水容器中，
根据 连通器 原理，两竖直细玻璃管内水面是相平的；打开阀门K，水流出过程中，
M点的压强 小于 （选填“大于”“等于”或“小于”）N点的压强。【分析】（1）上端开口、下部连通的容器称为连通器，注入同一种液体，在液体不流
动时连通器内各容器的液面总是相平的；
（2）在流体中，流速越大的位置压强越小，据此判断。
【解答】解：（1）由图可知，关闭阀门K，将水注入蓄水容器中，两支竖直细玻璃管
和蓄水容器共同构成了上端开口、下部连通的容器，根据连通器原理，两竖直细玻璃管
内水面是相平的；
（2）打开阀门K，水流出过程中，M点较细，水的流速大、压强小，N点较粗，水的
流速小、压强大，故M点的压强小于N点的压强。
故答案为：连通器；小于。
【点评】本题考查了连通器的应用，流体压强与流速关系的理解，属基础题，难度不大。
14．（2分）有些人的眼睛只能看清远处的物体，而不能看清近处的物体，这样的眼睛需
佩戴 凸透镜 （选填“凸透镜”或“凹透镜”）矫正。这种透镜对光有 会聚 作
用。
【分析】远视眼看不清近处的物体，需要佩戴远视眼镜来矫正。
【解答】解：有些人的眼睛只能看清远处的物体而看不清近处的物体，说明此人是远视
眼，需要配戴凸透镜进行矫正，利用凸透镜对光的会聚作用，把光线的会聚点移到视网
膜上，呈现一个清晰的像。
故答案为：凸透镜；会聚。
【点评】本题考查人眼的成像原因，以及近视眼的矫正方法，都需要学生熟练掌握。
15．（2分）在测定某液体密度时，小明做了两次实验并做了如下记录，则液体的密度 ＝
1 g/cm3，容器的质量m＝ 2 1 g。 ρ
次数 液体的体积V/cm3 容器和液体的总质量m/g
1 58 79
2 107 128
【分析】由题意求出两次实验液体的质量、体积之差，然后由密度公式求出液体的密度；
由密度公式的变形公式求出第一次实验时液体的质量，然后求出容器的质量。
【解答】解：由题意知，两次实验液体的质量之差：Δm＝128g﹣79g＝49g，
液体体积之差ΔV＝107cm3﹣58cm3＝49cm3，
液体的密度：
＝ ＝ ＝1g/cm3，
ρ
由 ＝ 得第一次实验时，液体的质量：
m
1
＝ρ V
1
＝1g/cm3×58cm3＝58g，
容器的ρ 质量：
m＝m总1 ﹣m
1
＝79g﹣58g＝21g。
故答案为：1；21。
【点评】本题考查了密度的相关计算，解题关键是熟练应用密度公式及其变形公式。
16．（2分）两个滑轮按如图所示的方式组合，用5N的拉力F拉动绳端，使物体在5s内
水平向左匀速滑动1m，物体与地面间的摩擦力为9N，则拉力F的功率为 2 W，滑
轮组的机械效率为 90% 。
【分析】（1）由图知，通过动滑轮绳子的段数n＝2，拉力端移动距离s＝2s物 ，利用W
总
＝Fs求拉力做功；由P＝ 计算拉力的功率；
（2）由W有 ＝fs物 计算有用功；由 ＝ 计算滑轮组的机械效率。
【解答】解： η
（1）由图知，通过动滑轮绳子的段数n＝2，拉力端移动距离s＝2s物 ＝2×1m＝2m，
拉力做的总功W总 ＝Fs＝5N×2m＝10J，
拉力的功率为：
P＝ ＝ ＝2W；（2）克服物体与地面间摩擦做的有用功W有 ＝fs物 ＝9N×1m＝9J；
滑轮组的机械效率 ＝ ×100%＝ ×100%＝90%。
故答案为：2；90%η。
【点评】本题考查了使用滑轮组时功、功率、机械效率的计算，知道水平使用滑轮组时，
克服摩擦力做的功为有用功。
三、实验题：17题2分，18题2分，19题5分，20题4分，21题5分，共18分。
17．（2分）请在图中画出直杆AB在平面镜M中所成的像。
【分析】平面镜成像的特点是：成虚像、像物大小相等、到平面镜的距离相等、连线与
镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像。
【解答】解：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接
A′、B′即为AB在平面镜中的像。如图：
【点评】在平面镜成像作图中，若作出物体在平面镜中所成的像，要先根据像与物关于
平面镜对称，先作出端点和关键点的像点，再用虚线连接各点即为物体的像。
18．（2分）将一个正在发声的音叉移近悬挂的泡沫塑料小球，当两者接触时，可观察到
小球被弹开的现象，如图所示。请画出此时小球的受力示意图。
【分析】小球被弹开后受到两个力的作用，一个是自身的重力、一个是细线对它的拉力，
过重心沿力的方向画有向线段分别表示即可。
【解答】解：小球被弹开后，不再受到音叉的弹力作用，受到重力和拉力的作用，所受的重力竖直向下，拉力的方向沿绳向上。如图所示：
【点评】力的示意图是用作图的方法表示力的三要素的，但在作图前应根据题目需要对
物体所受的各个力进行受力分析，这是我们应该掌握的基本技能之一。
19．（5分）小明取质量为200g的水，用图甲所示的实验装置探究水的沸腾特点，并根据
实验数据画出了水的温度随时间变化图像，如图乙所示。
（1）此实验中，用酒精灯给烧杯中的水加热，酒精的化学能转化为水的 内 能；
（2）分析图像，回答下列问题。
①AB段水吸收的热量为 1.008×1 0 4 J；[c水 ＝4.2×103J/（kg•℃）]
②BC段表示水的 沸腾 过程，特点是继续吸热，但温度 不变 。
（3）实验结束后，取下烧杯上的硬纸板，发现纸板上有小水珠，这是 液化 （填物
态变化名称）现象。
【分析】（1）燃料的燃烧过程是化学能转化为内能；
（2）①知道水的质量、水的比热容、水的初温和末温，根据Q吸 ＝cm（t﹣t
0
）求出水
吸收的热量；
②液体沸腾时不断吸收热量，温度保持不变；
（3）物质从气态变为液态的过程为液化。
【解答】解：（1）用酒精灯给烧杯中的水加热，酒精的化学能转化为水的内能；
（2）①已知水的质量m＝200g＝0.2kg，初温t ＝86℃，末温t＝98℃，则AB段水吸收
0
的热量：Q吸 ＝cm（t﹣t
0
）＝4.2×103J/（kg•℃）×0.2kg×（98℃﹣86℃）＝1.008×104J；
②BC段表示水的沸腾过程，特点是继续吸热，但温度不变；
（3）硬纸板上的小水珠是水蒸气遇冷液化形成的。
故答案为：（1）内；（2）①1.008×104；②沸腾；不变；（3）液化。
【点评】本题考查了“探究水的沸腾特点”的实验，难度不大，属于基础性题目。重点
需要掌握水沸腾的特点。
20．（4分）利用铁架台、杠杆、质量相等的钩码等器材，探究杠杆的平衡条件。
（1）调节螺母，将没挂钩码的杠杆调节至水平位置平衡，如图甲所示，其目的是方便
测量 便于测量力臂 ；
（2）为探究杠杆的平衡条件，小明设计了以下两种收集实验数据的方案，其中合理的
是 方案二 ；
实验次 方案一 方案二
数
F /N l /cm F /N l /cm F /N l /cm F /N l /cm
1 1 2 2 1 1 2 2
1 3 3 3 5
2 2 2 4 3
3 1 1 2 5
（3）如图乙所示，在A处挂3个钩码，则应在B处挂 2 个钩码，才能使杠杆在水
平位置保持平衡；
（4）杆秤就是杠杆平衡条件的一个应用，是中国最古老也是现今人们仍然在使用的一
种称质量的简易工具，由带有秤星的秤杆、秤砣、提纽等组成。如图丁所示，此杆秤有
两个提纽，使用它称较重的物体时，常用离秤钩较 近 （选填“近”或“远”）的
提纽。
【分析】（1）探究杠杆平衡条件时，使杠杆在水平位置平衡，此时力与杠杆垂直，力
臂的长度可以直接从杠杆上读出来；
（2）实验中为了获得普遍的规律，应多次测量；
（3）根据杠杆的平衡条件进行分析；（4）根据力臂的大小，利用杠杆的平衡条件分析。
【解答】解：（1）当杠杆在水平位置平衡时，力的方向与杠杆垂直，力臂等于支点到
力的作用线的距离，力臂可以从杠杆标尺刻度上直接读出来，便于测量力臂的大小；
（2）为探究杠杆的平衡条件，实验中应多次测量，需要改变动力、阻力的大小，故方
案二合理；
（3）在A处挂3个钩码，根据杠杆的平衡条件可知：F L ＝3G×2L＝6GL＝nG×3L，所
1 1
以可以在右端第3格挂n＝2个钩码；
（4）使用杆秤称量较重的物体时，物体的重力变大，在秤砣的重力不变的情况下，根
据杠杆的平衡条件可知，需要增大秤砣重力的力臂、减小物体重力的力臂，所以用离秤
钩较近的提纽。
故答案为：（1）便于测量力臂；（2）方案二；（3）2；（4）近。
【点评】本题重点考查探究杠杆平衡条件的实验调平和操作，要求平时做实验时多加注
意，锻炼自己的实验操作能力。
21．（5分）电流做的功跟电压、电流和通电时间三个因素都有关。小明想通过实验验证
电功跟电压的关系，选用的器材如图所示。其中甲、乙两玻璃瓶内装有初始温度相同、
等质量的煤油，两电阻丝阻值不同（R ＞R ）。
1 2
（1）将两根电阻丝串联后接入电路中，可控制 电流 和 通电时间 相等；
（2）通电一段时间后，通过观察 煤油升高的温度 来比较电流做功多少；
（3）通过实验发现：在相同时间内，电流通过电阻丝 R （选填“R ”或“R ”）
1 1 2
做的功多；
（4）若R 两端的电压为3V，电路中的电流为0.4A，则10s内电流通过R 做的功为
1 1
12 J。【分析】（1）串联电路中电流处处相等，串联电路各用电器同时工作，同时不工作；
（2）容器中的煤油吸收热量温度升高，煤油温度升高越多，说明煤油吸收的热量越多，
则电流做的功越多；
（3）根据焦耳定律Q＝I2Rt可知，当电流和通电时间相同时，导体的电阻越大，电流通
过导体产生的热量越多；
（4）根据W＝UIt求出10s内电流通过R 做的功。
1
【解答】解：（1）由图可知，R 、R 串联，根据串联电路的特点可知，通过R 、R 的
1 2 1 2
电流相等，而且R 、R 相同工作，所以可控制两根电阻丝的电流和通电时间相同；
1 2
（2）在这个实验中，小明是通过观察比较煤油升高的温度来比较电流做功多少的；
（3）通过R 、R 的电流大小相等，通电时间相同，由于R ＞R ，由Q＝I2Rt可知，电
1 2 1 2
流通过电阻丝R 产生的热量多，则表示电流R 做的功多；
1 1
（4）10s内电流通过R 做的功：W＝UIt＝3V×0.4A×10s＝12J。
1
故答案为：（1）电流；通电时间；（2）煤油升高的温度；（3）R ；（4）12。
1
【点评】本题考查串联电路的特点、焦耳定律和电功公式的应用，注意控制变量法和转
换法的使用，难度不大。
四、计算题：22题4分，23题6分，共10分。
22．（4分）小明在探究“浮力的大小与哪些因素有关”实验时，将一底面积为 4cm2的圆
柱体浸入水中，改变其浸入水中的体积，观察弹簧测力计示数的变化，如图所示。图甲
中，圆柱体有 体积浸入水中，弹簧测力计的示数为1.1N；图乙中，圆柱体有 体积浸
入水中，弹簧测力计的示数为0.9N。取g＝10N/kg，求：
（1）圆柱体全部浸入水中时受到的浮力；
（2）图乙中，圆柱体底部受到水的压强。
【分析】（1）由称重法可得物体受到的浮力F浮 ＝G﹣F，由阿基米德原理可得物体受
到的浮力F浮 ＝ 水gV排 ，列出方程组可解得物体重力和体积，进而求浮力；
ρ（2）由体积可知圆柱体浸入水中的深度h，根据压强公式p＝ 水gh可得圆柱体底部受
到水的压强。 ρ
【解答】解：（1）图甲中，由称重法可得物体受到的浮力F浮 ＝G﹣F＝G﹣1.1N，由阿
基米德原理可得物体受到的浮力 F 浮 ＝ 水gV 排 ＝ ，则 G﹣1.1N＝
ρ
①
图乙中，由称重法可得物体受到的浮力F浮 ＝G﹣F＝G﹣0.9N，由阿基米德原理可得物
体受到的浮力F浮 ＝ 水gV排 ＝ ，则G﹣0.9N＝ ②
由①②式相除解得ρG＝1.2N，V物 ＝4×10﹣5m3，
圆柱体全部浸入水中时受到的浮力F浮 ＝ 水gV物 ＝4×（G﹣1.1N）＝4×（1.2N﹣1.1N）
＝0.4N； ρ
（2）图乙中，圆柱体浸入水中的深度h＝ ＝ ＝ ＝0.075m，
圆柱体底部受到水的压强p＝ 水gh＝1.0×103kg/m3×10N/kg×0.075m＝750Pa。
答：（1）圆柱体全部浸入水中ρ时受到的浮力为0.4N；
（2）图乙中，圆柱体底部受到水的压强为750Pa。
【点评】本题是称重法和阿基米德原理求浮力的典型结合，同时要熟记压强公式。
23．（6分）在如图所示的电路中，小灯泡L上标有“6V 3W”字样，电流表量程为0～
0.6A，电压表量程为0～15V，定值电阻R ＝16 ，滑动变阻器R的最大电阻为100 。
0
Ω Ω
只闭合S ，滑动滑片P，使变阻器电阻R ＝ R，此时电压表示数为10V。若电源电压
1 ap
不变，不计灯丝电阻随温度的变化，求：
（1）小灯泡的电阻；
（2）电源电压；
（3）只闭合S ，在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，
2
电路消耗的总功率范围。【分析】（1）由P＝ 计算灯泡电阻；
（2）只闭合S ，R 与变阻器R串联，电压表测变阻器两端的电压，电流表测电路中的
1 0
电流，根据欧姆定律计算出R 两端的电压，根据串联电路的电压特点求出电源的电压；
ap
（3）（3）只闭合S 时，L与R串联，根据电表量程和灯泡正常工作时的电压、电流，
2
运用欧姆定律和电功率公式计算电路消耗的最大和最小功率。
【解答】解：（1）已知灯泡的额定电压和额定功率，由P＝ 可得，灯泡电阻：
R ＝ ＝ ＝12 ；
L
Ω
（2）只闭合S ，R 与变阻器R串联，变阻器电阻R ＝ R＝20 ；
2 0 ap
Ω
电路电流I＝ ＝ ＝0.5A；
电源电压U＝I（R +R ）＝0.5A×（16 +20 ）＝18V；
0 ap
（3）只闭合S
1
时，L与R串联，电压表Ω测变Ω阻器两端的电压，电流表测电路中的电流，
由P＝UI可得，灯泡正常工作的电流：
I ＝ ＝ ＝0.5A，
L
电流表量程为0～0.6 A，因串联电路的电流处处相等，
所以，为了保证各元件的安全，电路中最大电流：I ＝I ＝0.5A，
max L
最大功率P ＝UI ＝18V×0.5A＝9W；
max max
电压表量程为0～15V，当电压表示数最大为15V时，变阻器接入的阻值最大，电路中
电流最小，
则灯泡两端的最小电压：U
L
′＝U﹣U滑大 ＝18V﹣15V＝3V，电路中的最小电流：I ＝I ′＝ ＝ ＝0.25A，
min L
最小功率P ＝UI ＝18V×0.25A＝4.5W。
min min
答：（1）小灯泡的电阻为12 ；
（2）电源电压18V； Ω
（3）电路消耗的总功率范围为4.5W～9W。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，分清开关闭
合、断开时电路的连接方式和电路中最大和最小电流是关键。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/6/29
18:11:29；用户：15972770568；邮箱：15972770568；学号：26197019
