2023年山东省烟台市中考物理试卷
一、选择题（每小题的四个选项中只有一个是正确的，每小题2分，共30分）
1．（2分）（2023•烟台）生活中处处有物理，根据你的经验，下列描述最符合实际的是
（ ）
A．一层教学楼的高度约为10m
B．一名普通中学生的质量约为50kg
C．成年人步行的速度约为10m/s
D．教室内每只灯管的电功率约为500W
2．（2分）（2023•烟台）科学技术是一把双刃剑，它既可以造福人类，也可能带来不利
影响。生产和生活中产生的噪声会影响人们的生活，但有些情况下我们也可以利用噪声。
下列现象属于利用噪声的是（ ）
A．摩托车安装消声器
B．有的道路旁设置隔声板
C．工厂工人戴着防噪声耳罩
D．飞行员根据发动机轰鸣声判断其运转情况
3．（2分）（2023•烟台）中华文化博大精深，有些古诗词中蕴含着丰富的物理知识。下
列诗句中的情境能用光的折射原理解释的是（ ）
A．起舞弄清影 B．潭清疑水浅
C．风吹草低见牛羊 D．楼台倒影入池塘
4．（2分）（2023•烟台）在2023年的央视春晚上，来自烟台的金娃艺术团表演的具有浓
郁“海阳大秧歌”特色的儿童舞蹈《我和爷爷踩高跷》在全球华人面前华彩绽放。当小
朋友踩在高跷（如图所示）上竖直站立不动时，下列说法正确的是（ ）
A．高跷对地面的压力与地面对高跷的支持力是一对平衡力
B．小朋友所受的重力与小朋友对踏板的压力是一对平衡力
C．小朋友单腿站立比双腿站立时对地面的压强小D．缠绕高跷和小朋友腿的绑带比较宽大是为了减小压强
5．（2分）（2023•烟台）近视是影响青少年健康的重大问题，保护视力、科学用眼已成
为社会共识。下列有关眼睛和眼镜的说法正确的是（ ）
A．物体在正常眼睛的视网膜上成倒立缩小的虚像
B．近视眼看远处的物体时，像成在视网膜的前方
C．矫正近视眼的方法是配戴合适度数的凸透镜
D．矫正近视眼前，像离视网膜越近配戴眼镜的度数越高
6．（2分）（2023•烟台）如图所示的实例中，改变物体内能的方式与其它三项不同的是
（ ）
A． 给水加热 B． 压缩空气
C． 搓手取暖 D． 钻木取火
7．（2分）（2023•烟台）自行车是一种常用的交通工具，它的结构和使用涉及了许多物
理知识。下列说法正确的是（ ）
A．给车轴加润滑油是为了增大摩擦
B．轴承内装有滚珠是为了减小摩擦
C．刹车时通过增大压力来减小摩擦
D．轮胎表面有凹凸不平的花纹是为了减小摩擦
8．（2分）（2023•烟台）如图所示，水平桌面上放有底面积和质量都相同的两个玻璃杯，
分别装有深度相同的水。下列说法中正确的是（ ）
A．两个玻璃杯对桌面的压力大小相等
B．两个玻璃杯对桌面的压强大小相等C．水对两个玻璃杯底部的压力大小相等
D．水对两个玻璃杯底部的压强大小不相等

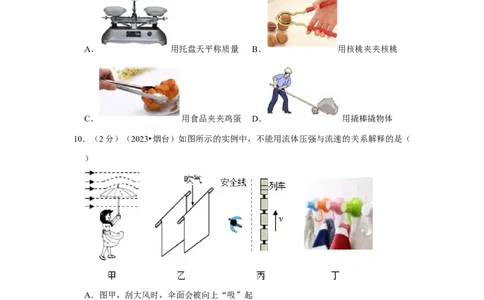

9．（2分）（2023•烟台）筷子发源于中国，是华夏饮食文化的标志之一。如图所示，使
用筷子时虽然费力但省距离，下列工具在使用中也能省距离的是（ ）
A． 用托盘天平称质量 B． 用核桃夹夹核桃
C． 用食品夹夹鸡蛋 D． 用撬棒撬物体
10．（2分）（2023•烟台）如图所示的实例中，不能用流体压强与流速的关系解释的是（
）
A．图甲，刮大风时，伞面会被向上“吸”起
B．图乙，向两张纸之间吹气，两张纸会相互“吸”起来
C．图丙，等候列车的乘客应站在安全线以外，否则可能会被“吸”向列车
D．图丁，将吸盘压在光洁的瓷砖表面，吸盘会被“吸”在瓷砖上
11．（2分）（2023•烟台）跳水运动中蕴含着许多物理知识，如图所示，有关跳板跳水过
程中能量变化的说法正确的是（ ）A．运动员用力下压跳板的过程中，跳板的弹性势能减小
B．运动员被跳板向上弹起的过程中，重力势能减小
C．运动员离开跳板向上运动的过程中，动能减小
D．运动员从最高点下落的过程中，机械能增大

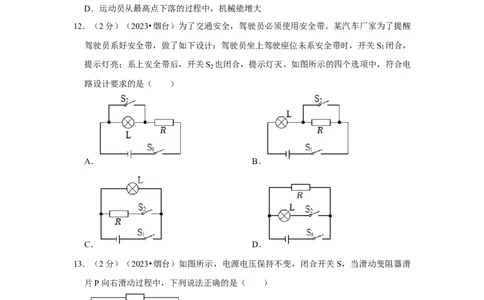

12．（2分）（2023•烟台）为了交通安全，驾驶员必须使用安全带。某汽车厂家为了提醒
驾驶员系好安全带，做了如下设计：驾驶员坐上驾驶座位未系安全带时，开关S 闭合，
1
提示灯亮；系上安全带后，开关S 也闭合，提示灯灭。如图所示的四个选项中，符合电
2
路设计要求的是（ ）
A． B．
C． D．
13．（2分）（2023•烟台）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑
片P向右滑动过程中，下列说法正确的是（ ）
A．电流表A的示数不变
B．电流表A 的示数变小
1C．电压表V的示数变大
D．电压表V的示数与电流表A的示数的比值变小
14．（2分）（2023•烟台）在电学实验中，遇到电路故障时常用电压表来检测。如图所示，
电源电压恒为4.5V，闭合开关后两灯均不亮，用电压表先后测得ad、ac和ab两端的电
压均为4.5V，则故障可能是（ ）
A．灯L 断路 B．灯L 断路 C．灯L 短路 D．灯L 短路
1 2 1 2
15．（2分）（2023•烟台）关于如图所示四个实验的说法不正确的是（ ）
A．图甲，说明通电导线的周围有磁场
B．图乙，闭合开关后，小磁针N极将顺时针偏转
C．图丙，反映的是电动机的工作原理
D．图丁，说明通电螺线管的匝数越多，磁性越强
二、填空题（每小题3分，共15分）
16．（3分）（2023•烟台）“让我们荡起双桨，小船儿推开波浪，海面倒映着美丽的白塔，
四周环绕着绿树红墙……红领巾迎着太阳，阳光洒在海面上，水中鱼儿望着我们，悄悄
地听我们愉快歌唱。”这是一首耳熟能详的歌曲，其中，看到“倒映的白塔”属于光的
现象；墙是“红色的”，是因为墙壁能够 （选填“反射”或“吸收”）红色
光；水中鱼儿看到的“我们”是 （选填“实像”或“虚像”）。
17．（3分）（2023•烟台）防范触电事故重要的是要有安全用电意识，要遵守安全用电原
则。生活中，电冰箱的三线插头必须要插入三孔插座中，这样可以让它的金属外壳与
相连；家庭电路中，发生触电事故都是人体直接或间接跟 线接触造成的。如果你发现有人触电应立即采取的措施是 （选填“切断电源”或“用手拉开触
电者”）。
18．（3分）（2023•烟台）淡水资源的短缺已越来越成为制约社会发展的重要因素，从海
洋里获取淡水，对解决淡水危机具有重要意义。用什么方法能除去海水中的盐得到淡水？
小明进行了如图所示的实验，向大试管中加入10mL的食盐水，组装好器材后，用酒精
灯加热，一会儿看到小试管内出现淡化后的水。则加入的食盐水质量为
g，当食盐水从25℃升高到75℃的过程中，吸收的热量约为 J（不考虑食
盐水质量的改变）。在淡化过程中，水蒸气变成水是 现象（填物态变化名
称）。[食盐水比热容近似为4.2×103J/（kg•℃），食盐水的密度取1.03×103kg/m3]
19．（3分）（2023•烟台）2023年5月21日中国羽毛球队在苏迪曼杯世界羽毛球混合团
体锦标赛的决赛上取得胜利，实现三连冠的同时第13次捧起苏迪曼杯。比赛中，当运
动员用球拍击打羽毛球后，羽毛球高速飞出，说明力可以改变物体的 ，打
出去的羽毛球继续前进是因为羽毛球具有 ，羽毛球最终会落到地面上，是由
于受到 的作用。
20．（3分）（2023•烟台）如图甲所示，电源电压恒定不变，R 的阻值为10 ，图乙是小
1
灯泡L的电流与电压关系的图象。当只闭合S 、S 时，电压表示数为2V，Ω通过小灯泡
1 2
的电流为 A，电源电压为 V；当只闭合S 、S 时，电压表示数为
2 3
4V，电路在1min内消耗的电能为 J。三、作图简答题（21题3分，22题6分，共9分）
21．（3分）（2023•烟台）光通过透镜会发生折射，请将图中的入射光线或折射光线补画
完整。
22．（6分）（2023•烟台）阅读短文，回答问题。
中国空间站
2023年4月24日是我国第八个“中国航天日”，中央广播电视总台联合中国载人航天
工程办公室共同推出了中国空间站首次慢直播节目“天宫之镜”。目前中国空间站呈现
“T”字构型，如图所示，两个尺寸、质量大体一致的实验舱形成“T”字的一横，天和
核心舱作为“T”字的一竖。中国空间站为什么选用“T”字构型？
“T”字构型结构对称，从姿态控制、组合实验舱体管理上都较为稳定，有利于组合体
的飞行；太阳翼“T”字构型使各部分受到的地球引力、大气扰动等影响较为均衡，这
样空间站姿态控制时消耗的推进剂和其它资源较少；不管空间站以何种姿势飞行，两对
大型太阳翼都能接受到阳光的照射，获得高效的发电效果；两个实验舱的气闸舱分别位
于实验舱的端头，正常工作泄压或异常隔离时均不会对其密封舱造成影响，保持了空间
站运行的安全性。
我国航天事业不断刷新纪录，航天科技实现跨越式发展，航天发射能力显著提升，航天
强国建设迈出了坚实步伐。
（1）在中国空间站首次慢直播节目中，信息的传递主要依靠 （选填“电磁
波”或“超声波”）；
（2）中国空间站呈现“T”字构型后，梦天实验舱相对于核心舱是 （选填
“静止”或“运动”）的；
（3）我国空间站为什么要采用“T”字构型？（请用简洁的语言总结出两条原因）
。四、实验探究题（23题8分，24题8分，25题8分，共24分）
23．（8分）（2023•烟台）某实验小组为了研究浮力大小与物体排开液体重力的关系，进
行了下面的实验，如图所示：
（1）实验过程中，利用哪些步骤能够计算出物体所受的浮力大小？ 。哪些
能够计算出物体排开液体的重力大小？（用图中的序号表示） 。
（2）通过实验数据可以发现，浮力大小与物体排开的液体所受的重力有什么关系？
。
（3）为了使结论具有普遍性，该小组还应该进行怎样的操作？ 。
（4）另外一个小组进行实验后，发现浮力大小与物体排开液体重力不相等，在排除误
差因素的情况下，出现这个结果的原因可能是什么？（写出一条即可）
。
24．（8分）（2023•烟台）在“探究水在沸腾前后温度变化的特点”实验中：（1）如图甲所示，在组装器材时，应先固定铁圈A还是铁圈B？ 。
（2）调整好器材后，用酒精灯给水加热，在水温升高到90℃后，每隔1min记录一次温
度，直到水沸腾并持续一段时间。将测得的数据记录在表格中，请根据表格数据在图乙
中描点后画出水沸腾前后温度与时间的关系曲线。
时间/min 0 l 2 3 4 5 6 7
温度/℃ 90 92 94 96 98 98 98 98
（3）由实验数据可以得到：水沸腾时的温度是 ℃，此时当地大气压
（选填“高于”、“低于”或“等于”）1个标准大气压。
（ 4 ） 通 过 实 验 可 以 得 出 水 在 沸 腾 前 、 后 温 度 变 化 的 特 点 是 什 么 ？
。
25．（8分）（2023•烟台）在“探究电流与电压、电阻的关系”实验中：
（1）设计实验时，小明制定了探究的总体思路：保持电阻不变，探究电流与电压的关
系；保持电压不变，探究电流与电阻的关系。物理上把这种科学探究的方法叫做
。
（2）在“探究电流与电压的关系”的过程中，小明连接了如图甲所示的实物电路。闭
合开关前，滑动变阻器的滑片P应滑到 （选填“A”或“B”）端。闭合开关后，调节滑动变阻器滑片P至适当位置，此时电流表示数如图乙所示，则电流表示数为
A。
（3）在“探究电流与电阻的关系”的过程中，小明将5 的电阻换成10 的电阻后，闭
合开关，直接读出电流值，这种做法是否正确？ Ω ；理Ω由是什么？
。
（4）小明根据实验数据绘制了I﹣U和I﹣R的图象，如图丙、丁所示。由图象可以得
到的实验结论是：在电阻一定的情况下，通过导体的电流跟这段导体两端的电压成
；在电压一定的情况下，通过导体的电流跟导体的电阻成 。
五、计算题（26题11分，27题11分，共22分）
26．（11分）（2023•烟台）在宜居宜业和美乡村建设中，某施工队正在进行农村基础设
施改建，建筑工人利用小型的升降机来搬运水泥。如图甲所示，某次搬运过程中，工人
在30s的时间内，将8袋水泥匀速提起6m，电动机牵引绳子的拉力F为2400N，每袋水
泥质量为50kg。g取10N/kg，求：
（1）拉力F做功的功率；
（2）滑轮组的机械效率（小数点后保留1位小数）；
（3）为了一次能提升更多的水泥，物理实践小组利用学过的知识对升降机的滑轮组进
行重新设计，如图乙所示。假设升降机足够稳定，电动机输出功率足够大，电动机牵引
绳子的拉力仍为2400N，吊篮及动滑轮的总重力为200N，不计绳重和摩擦，则这种设
计的装置一次能提起多少袋水泥？
27．（11分）（2023•烟台）在实践活动中，物理小组计划制作一个水位显示仪，用电流
表或电压表来显示蓄水池水位的高低。小组选用了电压恒为 6V的电源、最大阻值为
20 的均匀弧形电阻片R、多个定值电阻、量程为0～0.6A的电流表、量程为0～3V的
电Ω压表以及滑杆、细杆、浮子等器材。设计要求是：①电流表或电压表示数越大，表示水位越高。②当滑片滑动到电阻片的一端时，电流表或电压表示数要恰好达到满偏
（量程的最大值），指针位置表示蓄水池规定的最高水位；当滑片滑动到电阻片的另一
端时，电流表或电压表指针所指位置表示规定的最低水位。
小明利用电流表设计了一个符合要求的装置，其中滑片 P与滑杆连接，滑杆可绕固定轴
O转动，另一端通过轻质细杆连接一个浮子，如图甲所示。求：
（1）当水位最高时，滑片应该滑到a端还是b端？小明选用的定值电阻R 的阻值为多
0
少？
（2）当水位最低时，电流表的示数为多少？此时电路中R 消耗的功率为多少？
0
（3）另一个同学想用电压表显示水位高低，他拆下装置中的电流表，将电压表连接到
电路中，如图乙所示。请分析说明他的设计是否符合要求？如果符合，说明理由；如果
不符合，提出能够达到设计要求的具体改进方法。2023年山东省烟台市中考物理试卷
参考答案与试题解析
一、选择题（每小题的四个选项中只有一个是正确的，每小题2分，共30分）
1．（2分）（2023•烟台）生活中处处有物理，根据你的经验，下列描述最符合实际的是
（ ）
A．一层教学楼的高度约为10m
B．一名普通中学生的质量约为50kg
C．成年人步行的速度约为10m/s
D．教室内每只灯管的电功率约为500W
【分析】根据生活常识对各选项进行估算、判断。
【解答】解：A、一层教学楼的高度约为4m，故A错误；
B、一名普通中学生的质量约为50kg，故B正确；
C、成年人步行的速度约为1m/s，故C错误；
D、教室内每只灯管的电功率约为50W，故D错误。
故选：B。
【点评】本题是生活常识题，属于基础题。

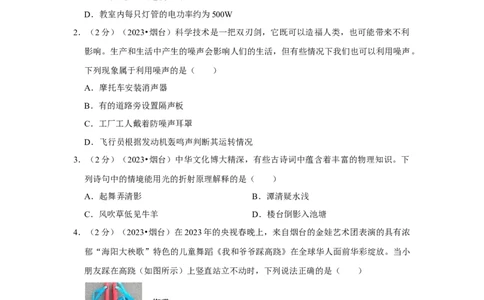

2．（2分）（2023•烟台）科学技术是一把双刃剑，它既可以造福人类，也可能带来不利
影响。生产和生活中产生的噪声会影响人们的生活，但有些情况下我们也可以利用噪声。
下列现象属于利用噪声的是（ ）
A．摩托车安装消声器
B．有的道路旁设置隔声板
C．工厂工人戴着防噪声耳罩
D．飞行员根据发动机轰鸣声判断其运转情况
【分析】控制噪声有三种方法：防止噪声的产生（即在声源处减弱噪声）、阻断噪声的
传播（即在传播过程中减弱）和防止噪声进入耳朵（在人耳处减弱）。禁鸣喇叭就是在
声源处减弱噪声。
【解答】A、在摩托车上安装消声器，是在声源处控制噪声，故A不合题意；
B、在道路旁设置隔声板，是在噪声的传播过程中减弱噪声，故B不符合题意；
C、工人戴上防噪声耳罩，是在人耳处控制噪声，故C不合题意；
D、飞行员根据发动机轰鸣声判断其运转情况，这是利用声音来传递信息，故D符合题意。
故选：D。
【点评】减弱噪声的方法有三个，如何将具体的措施与方法联系在一起是解决此题的关
键。
3．（2分）（2023•烟台）中华文化博大精深，有些古诗词中蕴含着丰富的物理知识。下
列诗句中的情境能用光的折射原理解释的是（ ）
A．起舞弄清影 B．潭清疑水浅
C．风吹草低见牛羊 D．楼台倒影入池塘
【分析】（1）光的反射现象，平面镜成像是由于光的反射形成的。
（2）光的折射现象，水底看起来比实际的要浅、斜插入水中的筷子向上折、海市蜃楼、
凸透镜成像、彩虹等都是光的折射。
（3）光沿直线传播现象，如日食、月食、影子、小孔成像等现象都是由光沿直线传播
形成的。
【解答】解：A、“起舞弄清影”，是由光的直线传播形成的，故A错误。
B、“潭清疑水浅”是由于池底的光从水中斜射入空气中时发生折射，折射角大于入射
角而形成的，故B正确。
C、“风吹草低见牛羊”是由于光沿直线传播而形成的，故C错误。
D、“楼台倒影入池塘”属于平面镜成像，是由光的反射形成的，故D错误。
故选：B。
【点评】此题通过诗句考查了光的反射、光的直线传播、光的折射现象，平时要注意区
分。在平时学习中注意将所学知识与自然现象联系起来。
4．（2分）（2023•烟台）在2023年的央视春晚上，来自烟台的金娃艺术团表演的具有浓
郁“海阳大秧歌”特色的儿童舞蹈《我和爷爷踩高跷》在全球华人面前华彩绽放。当小
朋友踩在高跷（如图所示）上竖直站立不动时，下列说法正确的是（ ）
A．高跷对地面的压力与地面对高跷的支持力是一对平衡力
B．小朋友所受的重力与小朋友对踏板的压力是一对平衡力C．小朋友单腿站立比双腿站立时对地面的压强小
D．缠绕高跷和小朋友腿的绑带比较宽大是为了减小压强
【分析】（1）二力平衡的条件是：大小相等、方向相反、作用在同一直线上、作用在
同一物体上；
（2）压强的大小与压力大小和受力面积有关，减小压强的方法：在压力一定时，增大
受力面积；在受力面积一定时，减小压力。
【解答】解：A、高跷对地面的压力与地面对高跷的支持力作用在不同的物体上，不是
一对平衡力，故A错误；
B、小朋友所受的重力与小朋友对踏板的压力作用在不同的物体上，且方向相同，不是
一对平衡力，故B错误；
C、小朋友对地面的压力不变，单腿站立比双腿站立时的受力面积变小，对地面的压强
变大，故C错误；
D、缠绕高跷和小朋友腿的绑带比较宽大是为了在压力一定时，增大受力面积，可减小
压强，故D正确。
故选：D。
【点评】本题通过生活中的场景，考查了对平衡力的辨别、对压强影响因素的理解与应
用，属基础题，难度不大。
5．（2分）（2023•烟台）近视是影响青少年健康的重大问题，保护视力、科学用眼已成
为社会共识。下列有关眼睛和眼镜的说法正确的是（ ）
A．物体在正常眼睛的视网膜上成倒立缩小的虚像
B．近视眼看远处的物体时，像成在视网膜的前方
C．矫正近视眼的方法是配戴合适度数的凸透镜
D．矫正近视眼前，像离视网膜越近配戴眼镜的度数越高
【分析】正常眼睛成倒立、缩小的实像；近视眼能看清近处的物体，不能看清远处的物
体是因为晶状体太厚或眼球太长，使像成在视网膜的前方；近视眼戴凹透镜使光线发散
一些，使像成在视网膜上。
【解答】解：
A、人的眼睛相当于一架照相机，物体在正常眼睛的视网膜上成倒立缩小的实像，故 A
错误；
BCD、近视眼看不清楚远处的物体，原因是远处物体的像成在视网膜的前方，但是我们
可用发散作用的凹透镜矫正，使光线会聚能力减弱，能使像成在视网膜上，能看清物体；矫正近视眼前，像离视网膜越近，这说明人眼的近视程度越小，配戴眼镜的度数越低，
故B正确、CD错误。
故选：B。
【点评】本题考查了近视眼的成因和矫正方法，本题与学生的实际生活联系密切，能够
体现从物理走向生活的理念。

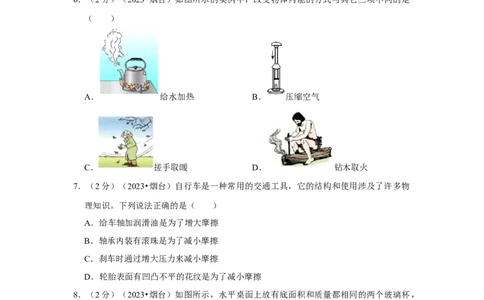

6．（2分）（2023•烟台）如图所示的实例中，改变物体内能的方式与其它三项不同的是
（ ）
A． 给水加热 B． 压缩空气
C． 搓手取暖 D． 钻木取火
【分析】改变物体内能的方式有两种：做功和热传递，其中做功过程是能量的转化过程，
是机械能和内能相互转化的过程；热传递是内能从高温转移到低温的过程，二者的本质
不同。
【解答】解：
A、给水加热，水吸收热量，是热传递改变内能；
B、压缩空气的过程中，克服空气阻力做功，将机械能转化为内能，是做功改变内能；
C、搓手取暖的过程中，克服摩擦做功，将机械能转化为内能，使手内能增加，温度升
高，是做功改变内能；
D、钻木取火，是克服摩擦做功，将机械能转化为内能，是做功改变内能；
A与BCD改变物体内能的方式不同，故A符合题意。
故选：A。
【点评】做功和热传递都可以改变物体的内能，在效果上是等效的，但其实质不同，做
功属于能量的转化、热传递属于能量的转移。
7．（2分）（2023•烟台）自行车是一种常用的交通工具，它的结构和使用涉及了许多物
理知识。下列说法正确的是（ ）
A．给车轴加润滑油是为了增大摩擦B．轴承内装有滚珠是为了减小摩擦
C．刹车时通过增大压力来减小摩擦
D．轮胎表面有凹凸不平的花纹是为了减小摩擦
【分析】增大摩擦力的方法：增大压力，增大接触面的粗糙程度；
减小摩擦力的方法：减小压力，减小接触面的粗糙程度，使接触面脱离，用滚动代替滑
动。
【解答】解：A、自行车轴加润滑油，是在压力一定时，使得接触面分离来减小摩擦力，
故A错误；
B、在车轴处安装轴承是通过变滑动为滚动，来减小摩擦的，故B正确；
C、刹车时用力捏车闸是为了在接触面粗糙程度一定时，增大压力，从而增大摩擦，故
C错误；
D、自行车外胎有凹凸不平的花纹，是在压力一定时，增大接触面的粗糙程度，目的是
增大摩擦，故D错误。
故选：B。
【点评】本题考查了对增大和减小摩擦的方法在生活中的应用，能将知识与实际应用相
结合，是解答的关键。
8．（2分）（2023•烟台）如图所示，水平桌面上放有底面积和质量都相同的两个玻璃杯，
分别装有深度相同的水。下列说法中正确的是（ ）
A．两个玻璃杯对桌面的压力大小相等
B．两个玻璃杯对桌面的压强大小相等
C．水对两个玻璃杯底部的压力大小相等
D．水对两个玻璃杯底部的压强大小不相等
【分析】（1）由图知左、右玻璃杯中水体积的关系，由m＝ V出左右玻璃杯中水质量
的关系，进而判断出水重力的关系，由玻璃杯质量的关系判断ρ出左、右图对桌面压力的
关系，由于玻璃杯的底面积相同，由p＝ 判断出左、右图对桌面压强的关系；
（2）由p＝ gh得出水对容器底部的压强的关系，由F＝pS得两容器内的水对底部压的
ρ关系。
【解答】解：AB、由图知左图中水的体积比右图中的小，由m＝ V知左图中水的质量
小，故左图水的重力比右图的小，由于玻璃杯的质量相同，左图对ρ桌面的压力小于右图
对桌面的压力，由于玻璃杯的底面积相同，由p＝ 知左图对桌面的压强小于右图对桌
面的压强，故AB错误；
CD、水对容器底部的压强由p＝ gh得，两容器内水面的高度相同，容器底所处深度相
同，故水对容器底部的压强相等，ρ 由F＝pS得，两容器内的水对底部的压力相等，故C
正确，D错误。
故选：C。
【点评】此题题主要考查了固体压强、液体压强、密度公式的应用，知道在水平面上，
物体对水平面的压力等于物体自身的重力是解题的关键。
9．（2分）（2023•烟台）筷子发源于中国，是华夏饮食文化的标志之一。如图所示，使
用筷子时虽然费力但省距离，下列工具在使用中也能省距离的是（ ）
A． 用托盘天平称质量 B． 用核桃夹夹核桃
C． 用食品夹夹鸡蛋 D． 用撬棒撬物体
【分析】结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，
再判断它是属于哪种类型的杠杆，从而选出符合题干中省距离的杠杆。
【解答】解：
A、用托盘天平称质量的过程中，动力臂等于阻力臂，是等臂杠杆，不能省距离，故 A
不符合题意；
B、用核桃夹夹核桃的过程中，动力臂大于阻力臂，是省力杠杆，费距离，故 B不符合题意；
C、用食品夹夹鸡蛋的过程中，动力臂小于阻力臂，是费力杠杆，省距离，故 C符合题
意；
D、用撬棒撬物体的过程中，动力臂大于阻力臂，是省力杠杆，费距离，故D不符合题
意。
故选：C。
【点评】杠杆的分类主要包括以下几种：①省力杠杆，动力臂大于阻力臂；②费力杠
杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂。
10．（2分）（2023•烟台）如图所示的实例中，不能用流体压强与流速的关系解释的是（
）
A．图甲，刮大风时，伞面会被向上“吸”起
B．图乙，向两张纸之间吹气，两张纸会相互“吸”起来
C．图丙，等候列车的乘客应站在安全线以外，否则可能会被“吸”向列车
D．图丁，将吸盘压在光洁的瓷砖表面，吸盘会被“吸”在瓷砖上
【分析】流体压强与流速有关，流体流速越大的位置，压强越小；大气对浸在里面的物
体会产生压强的作用，简称大气压。
【解答】解：A、图甲，刮大风时，伞面上方空气流速大、压强小，伞面下方空气流速
小、压强大，产生向上的“升力”，所以伞面会被向上“吸”起，故A不合题意；
B、图乙，向两张纸之间吹气，两张纸中间空气流速大、压强小，两侧空气流速小、压
强大，产生向中间的压强差，所以纸会相互“吸”起来，故B不合题意；
C、图丙，等候列车的乘客应站在安全线以外，因为列车行驶时，靠近列车一侧空气流
速大、压强小，远离列车一侧空气流速小、压强大，产生向列车一侧的压强差，人如果
离列车太近，有可能会被“吸”向列车，故C不合题意；
D、图丁，将吸盘压在光洁的瓷砖表面，吸盘会被“吸”在瓷砖上，这是利用了大气压的作用，不能用流体压强与流速的关系解释，故D符合题意。
故选：D。
【点评】本题考查了对流体压强与流速关系的理解，要能与实际现象相结合，并能与大
气压现象相区分。
11．（2分）（2023•烟台）跳水运动中蕴含着许多物理知识，如图所示，有关跳板跳水过
程中能量变化的说法正确的是（ ）
A．运动员用力下压跳板的过程中，跳板的弹性势能减小
B．运动员被跳板向上弹起的过程中，重力势能减小
C．运动员离开跳板向上运动的过程中，动能减小
D．运动员从最高点下落的过程中，机械能增大
【分析】动能大小的影响因素：质量和速度，质量越大，速度越大，动能越大；
重力势能大小的影响因素：质量和高度，质量越大，高度越高，重力势能越大；
动能和势能统称为机械能。
【解答】解：
A、运动员用力下压跳板的过程中，跳板的弹性形变程度变大，弹性势能增大，故A错
误；
B、运动员被跳板向上弹起的过程中，运动员的质量不变，高度变大，重力势能增大，
故B错误；
C、运动员离开跳板向上运动的过程中，质量不变，速度变小，动能减小，故C正确；
D、运动员从最高点下落的过程中，由于受到空气阻力的作用，一部分机械能转化为内
能，使得机械能减小，故D错误。
故选：C。
【点评】本题关键：一是掌握动能、重力势能的影响因素，二是知道考虑摩擦阻力机械
能是不守恒的。
12．（2分）（2023•烟台）为了交通安全，驾驶员必须使用安全带。某汽车厂家为了提醒
驾驶员系好安全带，做了如下设计：驾驶员坐上驾驶座位未系安全带时，开关S 闭合，
1
提示灯亮；系上安全带后，开关S 也闭合，提示灯灭。如图所示的四个选项中，符合电
2路设计要求的是（ ）
A． B．
C． D．
【分析】根据题意分析两个开关的连接方式、灯泡与R的连接方式，然后选出正确的电
路图。
【解答】解：由题意知，驾驶员坐上驾驶座位未系安全带时，开关S 闭合，提示灯亮；
1
系上安全带后，开关S 也闭合，提示灯灭，这说明指示灯被S 短路了，为了保护电路，
2 2
灯泡与R串联在电路中，开关S 串联在电路中，开关S 与灯泡并联，故A正确。
1 2
故选：A。
【点评】本题利用了对用电器短路时，用电器将不工作设计电路，注意不能出现对电源
短路的情况，电阻是保护电阻，可使电路对电源不被短路。
13．（2分）（2023•烟台）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑
片P向右滑动过程中，下列说法正确的是（ ）
A．电流表A的示数不变
B．电流表A 的示数变小
1
C．电压表V的示数变大
D．电压表V的示数与电流表A的示数的比值变小
【分析】由图示电路图可知，两电阻并联，电压表测电源电压，电流表A 测通过R 的
1 2
电流，电流表A测干路电流；根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，然后应用并联电路特点
与欧姆定律分析答题。
【解答】解：由图示电路图可知，两电阻并联，电压表测电源电压，电流表A 测通过
1
R 的电流，电流表A测干路电流；
2
由于电压表测量电源电压，所以滑片移动时电压表的示数不变，故C错误；
闭合开关S，当滑动变阻器滑片P向右滑动过程中，滑动变阻器接入电路阻值变小，电
源电压不变，由I＝ 知通过滑动变阻器的电流变大，电流表A 的示数变大，故B错误；
1
由于并联电路各个支路互不影响，所以通过定值电阻的电流不变，根据并联电路干路电
流等于各支路电流的和，干路电流变大，所以电流表A示数变大，故A错误；
由于电压表的示数不变，电流表A的示数变大，所以电压表V的示数与电流表A的示
数的比值变小，故D正确。
故选：D。
【点评】本题考查了判断电表示数变化情况，分析清楚电路结构是正确解题的前提与关
键，应用并联电路特点与欧姆定律即可正确解题。
14．（2分）（2023•烟台）在电学实验中，遇到电路故障时常用电压表来检测。如图所示，
电源电压恒为4.5V，闭合开关后两灯均不亮，用电压表先后测得ad、ac和ab两端的电
压均为4.5V，则故障可能是（ ）
A．灯L 断路 B．灯L 断路 C．灯L 短路 D．灯L 短路
1 2 1 2
【分析】根据电路图可知，两个灯泡串联接入电路中；闭合开关后两灯均不亮，这说明
电路出现了断路故障，根据电压表示数分析电路故障的原因。
【解答】解：根据电路图可知，两个灯泡串联接入电路中；闭合开关后两灯均不亮，这
说明电路出现了断路故障；
用电压表先后测得ad、ac和ab两端的电压均为4.5V，这说明a到电源负极、b到电源
正极之间是接通的，所以故障是ab之间出现了断路现象，即灯L 断路。
1
故选：A。
【点评】本题考查了用电压表检测电路的故障。当电压表所测的那部分电路断路，电压表与电路串联，测量的是电源电压，要注意辨别。
15．（2分）（2023•烟台）关于如图所示四个实验的说法不正确的是（ ）
A．图甲，说明通电导线的周围有磁场
B．图乙，闭合开关后，小磁针N极将顺时针偏转
C．图丙，反映的是电动机的工作原理
D．图丁，说明通电螺线管的匝数越多，磁性越强
【分析】（1）奥斯特实验说明了通电导体周围存在磁场；
（2）根据安培定则判定螺线管的N、S极，再根据磁极间的相互作用规律判断小磁针的
转动方向；
（3）电动机是利用通电导体在磁场中受力运动的原理制成的，工作时将电能转化为机
械能；发电机是利用电磁感应现象的原理制成的，工作时将机械能转化为电能；
（4）通电螺线管磁性的大小与电流大小、线圈的匝数有关。
【解答】解：
A、该图验证了通电导体周围存在磁场，这是奥斯特的实验，说明了电流的磁效应，故
A正确；
B、由安培定则可知，螺线管的左端为S极，右端为N极，根据同名磁极相互排斥、异
名磁极相互吸引知，闭合开关后，小磁针N极顺时针偏转，故B正确；
C、该图没有电源，验证闭合电路的一部分导体切割磁感线时产生感应电流，是电磁感
应现象实验，是发电机的原理图，不是电动机的原理图，故C错误；
D、图丁中，两个螺线管串联接入电路中，控制了电流相等，线圈的匝数不同，通电螺
线管的匝数越多，磁性越强，故D正确。
故选：C。
【点评】电与磁这一章的书中重点实验装置图要掌握好，记清实验名称和说明的原理及
生活中的应用。二、填空题（每小题3分，共15分）
16．（3分）（2023•烟台）“让我们荡起双桨，小船儿推开波浪，海面倒映着美丽的白塔，
四周环绕着绿树红墙……红领巾迎着太阳，阳光洒在海面上，水中鱼儿望着我们，悄悄
地听我们愉快歌唱。”这是一首耳熟能详的歌曲，其中，看到“倒映的白塔”属于光的
反射 现象；墙是“红色的”，是因为墙壁能够 反射 （选填“反射”或“吸
收”）红色光；水中鱼儿看到的“我们”是 虚像 （选填“实像”或“虚像”）。
【分析】平面镜成像的原理是光的反射；不透明物体的颜色是由它反射的色光决定的，
透明物体的颜色是由它透过的色光决定的；
当光从一种介质斜射入另一种介质时，传播方向会偏折，发生折射现象，如：看水里的
鱼比实际位置浅、筷子在水杯中会变弯等。
【解答】解：倒映的白塔属于平面镜成像，是由于光的反射形成的；
不透明的物体只能反射与自身相同的色光，红墙反射红光；
水中鱼儿看到的“我们”是在折射光线的反向延长线上，由于光的折射，实际上看到的
“我们”是鱼的虚像。
故答案为：反射；反射；虚像。
【点评】本题考查了学生对光的反射现象和光的折射现象的了解与掌握，注意实虚像的
区别。
17．（3分）（2023•烟台）防范触电事故重要的是要有安全用电意识，要遵守安全用电原
则。生活中，电冰箱的三线插头必须要插入三孔插座中，这样可以让它的金属外壳与
地线 相连；家庭电路中，发生触电事故都是人体直接或间接跟 火 线接触造成的。
如果你发现有人触电应立即采取的措施是 切断电源 （选填“切断电源”或“用手
拉开触电者”）。
【分析】（1）电冰箱属于金属外壳用电器，将电冰箱的三脚插头插入三孔插座中，使
得用电器的金属外壳与插座中的地线相连，这样即使金属外壳带电，电流会通过地线导
入大地，防止触电事故的发生；
（2）触电的实质是当有一定大小的电流通过人体，就会引起人体触电；
（3）发现有人触电，首先切断电源，再实行救援措施。
【解答】解：（1）将电冰箱的三脚插头插入三孔插座中，这样做可以让它的金属外壳
与插座中的地线相连，防止发生触电事故；
（2）家庭电路中，发生触电事故都是人体直接或间接跟火线接触造成的；
（3）发现有人触电时，用手去拉触电者时，救人者也会触电，应先切断电源，然后进行抢救。
故答案为：地线；火；切断电源。
【点评】本题考查的是安全用电常识，属于基础题。
18．（3分）（2023•烟台）淡水资源的短缺已越来越成为制约社会发展的重要因素，从海
洋里获取淡水，对解决淡水危机具有重要意义。用什么方法能除去海水中的盐得到淡水？
小明进行了如图所示的实验，向大试管中加入10mL的食盐水，组装好器材后，用酒精
灯加热，一会儿看到小试管内出现淡化后的水。则加入的食盐水质量为 10. 3 g，当
食盐水从25℃升高到75℃的过程中，吸收的热量约为 2163 J（不考虑食盐水质量
的改变）。在淡化过程中，水蒸气变成水是 液化 现象（填物态变化名称）。[食盐
水比热容近似为4.2×103J/（kg•℃），食盐水的密度取1.03×103kg/m3]
【分析】（1）知道盐水的密度和体积，利用密度公式求出盐水的质量；
（2）根据Q吸 ＝cm（t﹣t
0
）求出盐水吸收的热量；
（3）物质由气态变为液态的过程中叫做液化。
【解答】解：盐水的体积 V＝10mL＝10cm3，盐水的密度 ＝1.03×103kg/m3＝1.03g/
cm3， ρ
由 ＝ 可知，盐水的质量：m＝ V＝1.03g/cm3×10cm3＝10.3g＝0.0103kg；
盐水ρ 吸收的热量：Q吸 ＝cm（t﹣tρ
0
）＝4.2×103J/（kg•℃）×0.0103kg×（75℃﹣25℃）＝
2163J；
在淡化过程中，水蒸气变成水是液化现象。
故答案为：10.3；2163；液化。
【点评】本题考查物态变化、密度公式以及吸热公式的应用，是一道综合题，难度不大。
19．（3分）（2023•烟台）2023年5月21日中国羽毛球队在苏迪曼杯世界羽毛球混合团
体锦标赛的决赛上取得胜利，实现三连冠的同时第13次捧起苏迪曼杯。比赛中，当运
动员用球拍击打羽毛球后，羽毛球高速飞出，说明力可以改变物体的 运动状态 ，打出去的羽毛球继续前进是因为羽毛球具有 惯性 ，羽毛球最终会落到地面上，是
由于受到 重力 的作用。
【分析】力可以改变物体的运动状态；一切物体都有保持原来运动状态不变的性质，叫
惯性；地面附近的物体都受到重力的作用，重力的方向竖直向下。
【解答】解：当运动员用球拍击打羽毛球后，羽毛球高速飞出，说明力可以改变物体的
运动状态；
打出去的羽毛球继续前进是因为羽毛球具有惯性，仍会向前运动一段距离；
羽毛球最终会落到地面上，是由于受到竖直向下的重力的作用。
故答案为：运动状态；惯性；重力。
【点评】本题通过体育运动现象，考查了对力的作用效果、惯性和重力的理解与应用，
属力学基础题。
20．（3分）（2023•烟台）如图甲所示，电源电压恒定不变，R 的阻值为10 ，图乙是小
1
灯泡L的电流与电压关系的图象。当只闭合S 、S 时，电压表示数为2V，Ω通过小灯泡
1 2
的电流为 0.6 A，电源电压为 8 V；当只闭合S 、S 时，电压表示数为4V，电
2 3
路在1min内消耗的电能为 38 4 J。
【分析】（1）由图可知，当只闭合S 、S 时，R 、L串联，电压表测量灯泡L两端的
1 2 1
电压；由图乙可知当小灯泡两端的电压为2V时，通过小灯泡的电流；根据串联电路的
电流特点和欧姆定律求出R 两端的电压，根据串联电路的电压特点求出电源电压；
1
（2）当只闭合S 、S 时，R 与L串联，电压表测量灯泡L两端的电压；根据图乙可知
2 3 2
通过小灯泡的电流，根据W＝UIt求出电路在1min内消耗的电能。
【解答】解：由图可知，当只闭合S 、S 时，R 、L串联，电压表测量灯泡L两端的电
1 2 1
压；
由图乙可知，当小灯泡两端的电压为2V时，通过小灯泡的电流为0.6A；
根据串联电路的电流特点和欧姆定律可知，R 两端的电压：U ＝IR ＝0.6A×10 ＝6V，
1 1 1
Ω根据串联电路的电压特点可知，电源电压：U＝U +U ＝2V+6V＝8V；
L 1
当只闭合S 、S 时，R 与L串联，电压表测量灯泡L两端的电压；
2 3 2
根据图乙可知，当小灯泡两端的为4V时，通过小灯泡的电流为0.8A，
根据串联电路的电流特点可知，电路中的电流为0.8A，
电路在1min内消耗的电能：W＝UI′t＝8V×0.8A×1×60s＝384J。
故答案为：0.6；8；384。
【点评】本题考查串联电路的特点、欧姆定律以及电功公式的应用，能从图中获取相关
信息是解题的关键。
三、作图简答题（21题3分，22题6分，共9分）
21．（3分）（2023•烟台）光通过透镜会发生折射，请将图中的入射光线或折射光线补画
完整。
【分析】要完成折射光路，必须知道凸透镜的3条特殊光线：过光心的光线其传播方向
不变；平行于主光轴的光线经凸透镜折射后将过焦点；过焦点的光线经凸透镜折射后折
射光线平行于主光轴。
【解答】解：过光心的光线其传播方向不变，过焦点的光线经凸透镜折射后折射光线平
行于主光轴，平行于主光轴的光线经凸透镜折射后将过焦点，据此作图，注意入射光的
方向与折射光方向一致，如图所示：
【点评】此题考查了凸透镜光路图的画法，关键要掌握凸透镜的三条特殊光线。
22．（6分）（2023•烟台）阅读短文，回答问题。
中国空间站
2023年4月24日是我国第八个“中国航天日”，中央广播电视总台联合中国载人航天工程办公室共同推出了中国空间站首次慢直播节目“天宫之镜”。目前中国空间站呈现
“T”字构型，如图所示，两个尺寸、质量大体一致的实验舱形成“T”字的一横，天和
核心舱作为“T”字的一竖。中国空间站为什么选用“T”字构型？
“T”字构型结构对称，从姿态控制、组合实验舱体管理上都较为稳定，有利于组合体
的飞行；太阳翼“T”字构型使各部分受到的地球引力、大气扰动等影响较为均衡，这
样空间站姿态控制时消耗的推进剂和其它资源较少；不管空间站以何种姿势飞行，两对
大型太阳翼都能接受到阳光的照射，获得高效的发电效果；两个实验舱的气闸舱分别位
于实验舱的端头，正常工作泄压或异常隔离时均不会对其密封舱造成影响，保持了空间
站运行的安全性。
我国航天事业不断刷新纪录，航天科技实现跨越式发展，航天发射能力显著提升，航天
强国建设迈出了坚实步伐。
（1）在中国空间站首次慢直播节目中，信息的传递主要依靠 电磁波 （选填“电磁
波”或“超声波”）；
（2）中国空间站呈现“T”字构型后，梦天实验舱相对于核心舱是 静止 （选填
“静止”或“运动”）的；
（3）我国空间站为什么要采用“T”字构型？（请用简洁的语言总结出两条原因）
① 结构对称、稳定，有利于组合体飞行； ② 充分接受阳光照射，获得高效发电效果 。
【分析】（1）电磁波能在真空中传播，电磁波能传递信息；
（2）在研究物体的运动和静止时，要看物体的位置相对于参照物是否发生改变，若改
变，则是运动的，若不改变，则是静止的；
（3）结合材料总结。
【解答】解：（1）在中国空间站首次慢直播节目中，信息的传递主要依靠电磁波；
（2）中国空间站呈现“T”字构型后，梦天实验舱相对于核心舱位置没有变化，是静止
的；
（3）我国空间站要采用“T”字构型有：①结构对称、稳定，有利于组合体飞行；②充分接受阳光照射，获得高效发电效果。（其它答案合理均可）
故答案为：（1）电磁波；（2）静止；（3）①结构对称、稳定，有利于组合体飞行；
②充分接受阳光照射，获得高效发电效果。
【点评】本题考查电磁波的应用、运动和静止的相对性和总结材料的能力
四、实验探究题（23题8分，24题8分，25题8分，共24分）
23．（8分）（2023•烟台）某实验小组为了研究浮力大小与物体排开液体重力的关系，进
行了下面的实验，如图所示：
（1）实验过程中，利用哪些步骤能够计算出物体所受的浮力大小？ ② 和 ③ 。哪些
能够计算出物体排开液体的重力大小？（用图中的序号表示） ① 和 ④ 。
（2）通过实验数据可以发现，浮力大小与物体排开的液体所受的重力有什么关系？
相等 。
（3）为了使结论具有普遍性，该小组还应该进行怎样的操作？ 换用不同的液体和物
体多次实验 。
（4）另外一个小组进行实验后，发现浮力大小与物体排开液体重力不相等，在排除误
差因素的情况下，出现这个结果的原因可能是什么？（写出一条即可） 烧杯中的水
没有装满 。
【分析】（1）根据称重法测浮力分析需要测量的物理量，物体排开液体的重力等于小
桶和排开液体的总重力减去空桶的重力；
（2）根据称重法测浮力求出物体的受到的浮力，比较计算出的浮力和物体排开液体的
重力得出它们之间的关系；
（3）用归纳法得出普遍性的结论，一要选用的样本有代表性，二要数量足够多；
（4）浮力大小与物体排开液体重力不相等，可能是排开液体的重力与溢出水的重力不
同，或者由于物体碰到烧杯壁导致用称重法测浮力计算出的浮力不等于物体受到的浮力，
据此分析。
【解答】解：（1）由称重法测浮力可知，要计算出物体所受的浮力需要测出物体的重
力和物体浸在液体中时弹簧测力计的示数，因此由②和③能够计算出物体所受的浮力；物体排开液体的重力等于小桶和排开液体的总重力减去空桶的重力，因此由①和④能
够计算出物体排开液体的重力大小；
（2）由称重法测浮力可知，物体所受的浮力：F浮 ＝G﹣F拉 ＝2.0N﹣1.5N＝0.5N，
物体排开液体的重力：G排 ＝G﹣G＝1.0N﹣0.5N＝0.5N，
则浮力大小与物体排开的液体所受的重力大小相等；
（3）为了使结论具有普遍性，该小组还应该换用不同的液体和物体多次实验；
（4）浮力大小与物体排开液体重力不相等，可能是排开液体的重力与溢出水的重力不
同，因此可能是烧杯中的水没有装满，还有可能是物体碰到烧杯壁，导致物体浸在液体
中时弹簧测力计的示数变小。
故答案为：（1）②和③；①和④；（2）相等；（3）换用不同的液体和物体多次实
验；（4）烧杯中的水没有装满。
【点评】本题研究浮力大小与物体排开液体重力的关系，考查称重法测浮力、数据处理、
归纳法的应用和实验误差分析。
24．（8分）（2023•烟台）在“探究水在沸腾前后温度变化的特点”实验中：
（1）如图甲所示，在组装器材时，应先固定铁圈A还是铁圈B？ 铁圈 B 。
（2）调整好器材后，用酒精灯给水加热，在水温升高到90℃后，每隔1min记录一次温
度，直到水沸腾并持续一段时间。将测得的数据记录在表格中，请根据表格数据在图乙
中描点后画出水沸腾前后温度与时间的关系曲线。
时间/min 0 l 2 3 4 5 6 7
温度/℃ 90 92 94 96 98 98 98 98
（3）由实验数据可以得到：水沸腾时的温度是 98 ℃，此时当地大气压 低于
（选填“高于”、“低于”或“等于”）1个标准大气压。（4）通过实验可以得出水在沸腾前、后温度变化的特点是什么？ 水在沸腾前温度不
断升高，沸腾后温度保持不变 。
【分析】（1）组装实验仪器是实验中的一个重要环节，应从最优化的角度去考虑，避
免重复调整；
（2）结合图中数据描点作图；
（3）水在沸腾过程中继续吸热，温度保持不变，1个标准大气压下水的沸点是100℃，
气压越低，沸点越低；
（4）沸腾前温度不断升高，沸腾后温度保持不变。
【解答】解：（1）组装实验仪器时，应根据酒精灯及其火焰的高度自下而上安装，先
固定铁圈B，使酒精灯的外焰正好能给烧杯加热，然后再固定铁圈 A，这样可以避免重
复调整；
（2）作图如下：
（3）由表格中数据知，从4到7分钟，水的温度保持98℃不变，可以看出水的沸点是
98℃；1个标准大气压下水的沸点是100℃，气压越低，沸点越低，此时当地的大气压
低于1个标准大气压；
（4）通过实验可以得出，在加热过程中，水在沸腾前温度不断升高，沸腾后温度保持
不变。故答案为：（1）铁圈B；（2）如上图所示；（3）98；低于；（4）水在沸腾前温度不
断升高，沸腾后温度保持不变。
【点评】本题考查水沸腾实验仪器组装、沸腾特点、沸点与气压的关系等知识。
25．（8分）（2023•烟台）在“探究电流与电压、电阻的关系”实验中：
（1）设计实验时，小明制定了探究的总体思路：保持电阻不变，探究电流与电压的关
系；保持电压不变，探究电流与电阻的关系。物理上把这种科学探究的方法叫做 控
制变量法 。
（2）在“探究电流与电压的关系”的过程中，小明连接了如图甲所示的实物电路。闭
合开关前，滑动变阻器的滑片P应滑到 A （选填“A”或“B”）端。闭合开关后，
调节滑动变阻器滑片P至适当位置，此时电流表示数如图乙所示，则电流表示数为
0.4 A。
（3）在“探究电流与电阻的关系”的过程中，小明将5 的电阻换成10 的电阻后，闭
合开关，直接读出电流值，这种做法是否正确？ 不正确Ω ；理由是什么Ω？ 没有控制
定值电阻两端的电压不变 。
（4）小明根据实验数据绘制了I﹣U和I﹣R的图象，如图丙、丁所示。由图象可以得
到的实验结论是：在电阻一定的情况下，通过导体的电流跟这段导体两端的电压成正比 ；在电压一定的情况下，通过导体的电流跟导体的电阻成 反比 。
【分析】（1）电流与电压和电阻有关，在探究电流和电压或电阻的关系时，应控制另
一个量不变，用控制变量法；
（2）为了保护电路，闭合开关前，滑动变阻器的滑片P应滑到阻值最大处；根据电流
表选用量程确定分度值读数；
（3）根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压不变；
（4）根据图象分析得出结论。
【解答】解：（1）保持电阻不变，探究电流与电压的关系；保持电压不变，探究电流
与电阻的关系；物理上把这种科学探究的方法叫做控制变量法；
（2）为了保护电路，闭合开关前，滑动变阻器的滑片P应滑到阻值最大处，即A端；
闭合开关后，调节滑动变阻器滑片P至适当位置，此时电流表示数如图乙所示，电流表
选用小量程，分度值0.02A，其示数为0.4A；
（3）小明将5 的电阻换成10 的电阻后，闭合开关，直接读出电流值，这种做法不正
确；实验中，当Ω把5 的电阻换Ω成10 的电阻后，根据分压原理，电阻两端的电压变大，
研究电流与电阻关系Ω时要控制电压不Ω变，故更换电阻后，应调节滑动变阻器滑片，保持
定值电阻两端电压不变，然后读出电流值；
（4）由图丙可知，图线为一条过原点的斜线，故可以得到的实验结论是：在电阻一定
的情况下，通过导体的电流跟这段导体两端的电压成正比；
由图丁可知，电流与电阻的乘积U ＝IR＝0.4A×5 ＝……＝0.1A×20 ＝2V，为一定值，
V
故可以得到的实验结论是：在电压一定的情况下，Ω通过导体的电流跟导Ω体的电阻成反比。
故答案为：（1）控制变量法；（2）A；0.4；（3）不正确；没有控制定值电阻两端的
电压不变；（4）正比；反比。
【点评】本题探究电流与电压、电阻的关系实验，考查了控制变量法、注意事项、电流
表读数、实验操作和数据分析等知识。
五、计算题（26题11分，27题11分，共22分）
26．（11分）（2023•烟台）在宜居宜业和美乡村建设中，某施工队正在进行农村基础设
施改建，建筑工人利用小型的升降机来搬运水泥。如图甲所示，某次搬运过程中，工人
在30s的时间内，将8袋水泥匀速提起6m，电动机牵引绳子的拉力F为2400N，每袋水
泥质量为50kg。g取10N/kg，求：
（1）拉力F做功的功率；
（2）滑轮组的机械效率（小数点后保留1位小数）；（3）为了一次能提升更多的水泥，物理实践小组利用学过的知识对升降机的滑轮组进
行重新设计，如图乙所示。假设升降机足够稳定，电动机输出功率足够大，电动机牵引
绳子的拉力仍为2400N，吊篮及动滑轮的总重力为200N，不计绳重和摩擦，则这种设
计的装置一次能提起多少袋水泥？
【分析】（1）由图甲可知滑轮组动滑轮绕绳子的段数，知道水泥升高的距离，求出绳
子自由端移动的距离，又知道拉力，根据 W＝Fs求出总功，根据P＝ 得到拉力F做功
的功率；
（2）知道水泥质量，根据 G＝mg求出水泥重力，根据W＝Gh得到有用功，根据机械
效率公式求出滑轮组的机械效率；
（3）由图乙可知滑轮组动滑轮绕绳子的段数，不计绳重和摩擦，根据F＝ （G+G动
）求水泥的总重力，由总重力和每袋水泥的重力得到水泥的袋数。
+吊
【解答】解：（1）图甲中滑轮组动滑轮绕绳子的段数是2段，绳子自由端移动的距离：
s＝nh＝2×6m＝12m，
拉力F做功：W总 ＝Fs＝2400N×12m＝28800J，
拉力F做功的功率：P＝ ＝960W；
（2）水泥总重力：G＝mg＝8×50kg×10N/kg＝4000N，
有用功：W有 ＝Gh＝4000N×6m＝24000J，
滑轮组的机械效率： ＝ ≈83.3%；
η（3）由图乙可知滑轮组动滑轮绕绳子的段数是3段，不计绳重和摩擦，根据F＝ （G
总+G动+吊 ）得到水泥的总重力：G总 ＝3F﹣G动+吊 ＝3×2400N﹣200N＝7000N，这种设计
的装置一次能提起水泥的袋数：n＝ ＝14。
答：（1）拉力F做功的功率是960W；
（2）滑轮组的机械效率是83.3%；
（3）这种设计的装置一次能提起14袋水泥。
【点评】本题考查了使用滑轮组时绳子的拉力、有用功、总功和机械效率的计算，根据
机械效率公式求出机械效率，这是计算机械效率最基本的方法。
27．（11分）（2023•烟台）在实践活动中，物理小组计划制作一个水位显示仪，用电流
表或电压表来显示蓄水池水位的高低。小组选用了电压恒为 6V的电源、最大阻值为
20 的均匀弧形电阻片R、多个定值电阻、量程为0～0.6A的电流表、量程为0～3V的
电Ω压表以及滑杆、细杆、浮子等器材。设计要求是：①电流表或电压表示数越大，表
示水位越高。②当滑片滑动到电阻片的一端时，电流表或电压表示数要恰好达到满偏
（量程的最大值），指针位置表示蓄水池规定的最高水位；当滑片滑动到电阻片的另一
端时，电流表或电压表指针所指位置表示规定的最低水位。
小明利用电流表设计了一个符合要求的装置，其中滑片 P与滑杆连接，滑杆可绕固定轴
O转动，另一端通过轻质细杆连接一个浮子，如图甲所示。求：
（1）当水位最高时，滑片应该滑到a端还是b端？小明选用的定值电阻R 的阻值为多
0
少？
（2）当水位最低时，电流表的示数为多少？此时电路中R 消耗的功率为多少？
0
（3）另一个同学想用电压表显示水位高低，他拆下装置中的电流表，将电压表连接到
电路中，如图乙所示。请分析说明他的设计是否符合要求？如果符合，说明理由；如果不符合，提出能够达到设计要求的具体改进方法。
【分析】（1）图甲中，两电阻串联接入电路，电流表测通过电路的电流，
通过电流表反映水位的高低，电流表示数越大，表示水位越高，根据串联电路电阻规律
结合欧姆定律可知此时滑动变阻器接入电路最小阻值，所以据此确定滑片的位置，
根据电流表的量程确定通过电路的最大电流，根据欧姆定律计算定值电阻R 的阻值；
0
（2）当水位最低时，滑动变阻器接入电路最大阻值，
根据串联电路电阻规律结合欧姆定律计算此时通过电路的电流，根据 P＝I2R计算此时
电路中R 消耗的功率；
0
（3）乙图中电压表测滑动变阻器两端的电压，水位最高时，滑动变阻器接入电路的阻
值为0，此时滑动变阻器两端的电压为0，随着水位的降低，滑动变阻器接入电路的阻
值变大，根据串联分压原理可知电压表示数变大，进一步判断是否符合设计要求；
根据串联电路电压规律可知水位降低时，定值电阻两端的电压变小，据此确定电压表的
位置。
【解答】解：（1）图甲中，两电阻串联接入电路，电流表测通过电路的电流，
通过电流表反映水位的高低，电流表示数越大，表示水位越高，根据串联电路电阻规律
结合欧姆定律可知此时滑动变阻器接入电路最小阻值，所以滑片应该滑到b端，此时电
路为定值电阻的简单电路，
根据电流表的量程可知通过电路的最大电流为0.6A，根据欧姆定律可知定值电阻R 的
0
阻值为R ＝ ＝ ＝10 ；
0
（2）当水位最低时，滑动变Ω阻器接入电路最大阻值，
串联电路总电阻等于各部分电阻之和，根据欧姆定律可得此时通过电路的电流 I′＝
＝ ＝0.2A，
此时电路中R 消耗的功率为P ＝I′2R （0.2A）2×10 ＝0.4W；
0 0 0
（3）乙图中电压表测滑动变阻器两端的电压，水位Ω最高时，滑动变阻器接入电路的阻
值为0，此时滑动变阻器两端的电压为0，随着水位的降低，滑动变阻器接入电路的阻
值变大，根据串联分压原理可知电压表示数变大，故不符合要求；
根据串联电路电压规律可知水位降低时，定值电阻两端的电压变小，故可把电压表与定
值电阻并联接入电路。答：（1）当水位最高时，滑片应该滑到b端？小明选用的定值电阻R 的阻值为10 ；
0
（2）当水位最低时，电流表的示数为0.2A；此时电路中R 0 消耗的功率为0.4W； Ω
（3）图乙不符合要求，把电压表与定值电阻并联接入电路。
【点评】本题考查串联电路特点、欧姆定律、电功率公式的灵活运用。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/6/24
9:20:57；用户：15972770568；邮箱：15972770568；学号：26197019
