专题03 透镜及其应用
【跨学科实践】

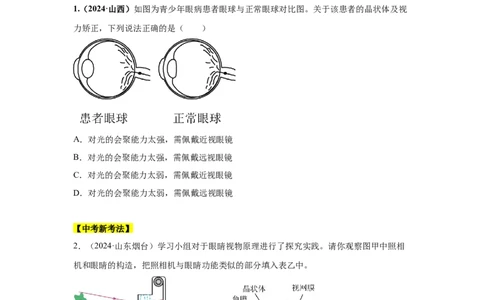

1.（2024·山西）如图为青少年眼病患者眼球与正常眼球对比图。关于该患者的晶状体及视
力矫正，下列说法正确的是（ ）
A．对光的会聚能力太强，需佩戴近视眼镜
B．对光的会聚能力太强，需佩戴远视眼镜
C．对光的会聚能力太弱，需佩戴近视眼镜
D．对光的会聚能力太弱，需佩戴远视眼镜
【中考新考法】
2．（2024·山东烟台）学习小组对于眼睛视物原理进行了探究实践。请你观察图甲中照相
机和眼睛的构造，把照相机与眼睛功能类似的部分填入表乙中。
表乙
胶
照相机 ① 光圈
卷眼睛 晶状体和角膜 ② ③
【结合生活实际】
3.（2024·湖北武汉）实验小组在探究凸透镜成像规律的实验中：

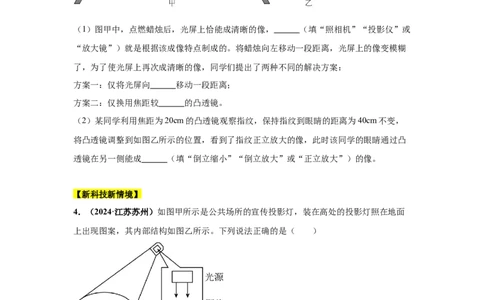

（1）图甲中，点燃蜡烛后，光屏上恰能成清晰的像， （填“照相机”“投影仪”或
“放大镜”）就是根据该成像特点制成的。将蜡烛向左移动一段距离，光屏上的像变模糊
了，为了使光屏上再次成清晰的像，同学们提出了两种不同的解决方案：
方案一：仅将光屏向 移动一段距离；
方案二：仅换用焦距较 的凸透镜。
（2）某同学利用焦距为20cm的凸透镜观察指纹，保持指纹到眼睛的距离为40cm不变，
将凸透镜调整到如图乙所示的位置，看到了指纹正立放大的像，此时该同学的眼睛通过凸
透镜在另一侧能成 （填“倒立缩小”“倒立放大”或“正立放大”）的像。
【新科技新情境】
4．（2024·江苏苏州）如图甲所示是公共场所的宣传投影灯，装在高处的投影灯照在地面
上出现图案，其内部结构如图乙所示。下列说法正确的是（ ）
A．不同方向都能看到图案是光在地面发生了漫反射
B．该投影灯的成像原理与照相机相同
C．调小镜头与图片的距离图案变小
D．地面上看到的是放大的虚像考点 1 透镜
1．（2024·安徽）据晋代张华的《博物志》记载：“削冰令圆，举以向日，以艾承其影，
则得火。”这种利用冰透镜向日取火的方法，体现了我国古代劳动人民的智慧。如图所
示，若把冰块制成的凸透镜正对着太阳，将太阳光看成平行光，冰透镜的焦点为F，请在
图中完成光路。
2．（2024·山东滨州）根据图中的入射光线或折射光线，画出相应的折射光线或入射光
线。
3．（2024·四川宜宾）如图所示，根据透镜对光的作用，将图中三条光线补充完整。
4．（2024·重庆B卷）在图中，画出平行于凸选镜主光轴的入射光线AB经透镜折射后的
光线．5．（2024·四川达州）一束平行于主光轴的光线，经凸透镜折射后在水面发生反射和折
射，请完成光路图。
考点 2 生活中的透镜

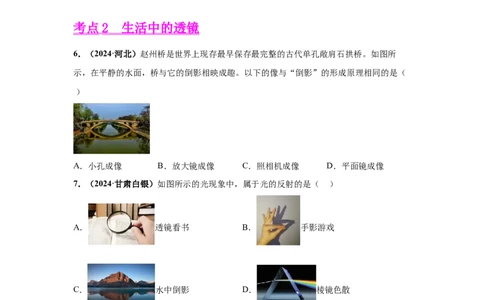

6．（2024·河北）赵州桥是世界上现存最早保存最完整的古代单孔敞肩石拱桥。如图所
示，在平静的水面，桥与它的倒影相映成趣。以下的像与“倒影”的形成原理相同的是（
）
A．小孔成像 B．放大镜成像 C．照相机成像 D．平面镜成像
7．（2024·甘肃白银）如图所示的光现象中，属于光的反射的是（ ）
A． 透镜看书 B． 手影游戏
C． 水中倒影 D． 棱镜色散
8．（2024·江苏盐城）“嫦娥六号任务”搭载的意大利激光角反射器，为月面探测提供服
务，通过反射激光进行精准测量定位。以下光现象与其原理相同的是（ ）
A． 三棱镜分解太阳光 B． 竿在阳光下形成影子C． 放大镜把字放大 D． 丹顶鹤在水中形成倒
影
9．（2024·四川达州）光，让我们的世界充满温暖，让我们的世界绚丽多彩。下列有关光
现象的描述错误的是（ ）
A． 甲图中射击时要求“三点一线”，是利用光的直线传播原理
B． 乙图中太阳光经过三棱镜后，在白屏上呈现彩色光带，说明
太阳光是由多种色光混合而成
C． 丙图中通过平静的湖面可以看到廊桥在水中的倒影，这是光
的反射现象
D． 丁图中我们透过放大镜看到的是正立、放大的实像
10．（2024·四川广安）“以铜为镜，可以正衣冠”，我们的祖先很早就会利用磨光的铜镜
来观察自己的像。下列现象与铜镜成像原理相同的是（ ）A． 水膜中的像 B． 水中的倒影
C． 手影游戏 D． 天空中的彩虹
11．（2024·重庆A卷）如图所示，智能快递车正在运送包裹，用户通过人脸识别取货。下
列分析正确的是（ ）
A．用户看见快递车，是因为光在它表面发生了折射
B．地面出现快递车的影子，是光的直线传播形成的
C．智能快递车上的摄像头利用了光的反射原理工作
D．人脸识别时，人通过摄像头成倒立、等大的虚像
12．（2024·福建）我国某新型战斗机配有光电搜索跟踪系统，系统中的光学元件相当于晶
状体，内置光电传感器相当于视网膜，成像原理与人眼相似。从空中拍摄地面物体时，物
体在光电传感器上形成的像是（ ）
A．倒立、缩小的实像 B．倒立、等大的实像
C．倒立、放大的实像 D．正立、放大的虚像
13．（2024·江苏盐城）五一假期，小红和同学到公园游玩。她看到的花是红色的，是因为
红花反射了 光；水鸟离开水面，向空中飞去，在水中像的大小 ，像离水面的
距离 ；小红用相机拍下眼前这美丽的景色，是因为照相机的镜头相当于一个
透镜。
考点 3 凸透镜成像的规律
14．（2024·山东临沂）在“探究凸透镜成像的规律”实验中，当蜡烛、凸透镜和光屏的位
置如图所示时，光屏上承接到烛焰清晰的像。保持凸透镜的位置不变，则（ ）A．实验所用凸透镜的焦距可能为10.0cm
B．光屏上承接到的像是烛焰倒立、放大的实像
C．将蜡烛和光屏的位置互换，光屏上仍能承接到像
D．将蜡烛移至45.0cm刻度线上，光屏上仍能承接到像
15．（2024·上海）光具座上有凸透镜、光屏及发光源各一个。当光屏和凸透镜的距离为
10cm时，此时在光屏上成缩小的像。物理王把光屏沿着光具座移动5cm后，再次移动光源
的位置使成清晰的像。对于该像的情况，下列选项正确的是（ ）
A．一定成放大的像 B．可能成缩小的像
C．成像可能比原来小 D．成像一定比原来小
16．（2024·云南）（多选）如图所示，在探究凸透镜成像规律的实验中，若此时光屏上成
清晰的像，下列说法正确的是（ ）
A．光屏上成倒立、放大的实像 B．光屏上成倒立、缩小的实像
C．照相机是利用该成像原理制成的 D．投影仪是利用该成像原理制成的
17．（2024·新疆）在“探究凸透镜成像规律”的实验中，用如图所示的实验器材进行实
验，若凸透镜的焦距为10cm，将蜡烛放在距离凸透镜 （填“5.0”或“15.0”）cm位
置时，移动光屏，可以在光屏上呈现清晰的 （填“缩小”或“放大”）的像。若使
光屏上能呈现清晰的等大的像，选用的凸透镜的焦距最大为 cm。
18．（2024·江苏连云港）小明将凸透镜正对太阳光，在距离凸透镜10cm的白纸上呈现一个最小、最亮的光斑，此凸透镜的焦距为 cm。如图是他用该凸透镜观看书本
上“中国梦”三个字时的情况，如果他想看到更大的正立的“国”字，小明需要将凸透镜
书本（选填“远离”或“靠近”），凸透镜和书本的距离应满足的条件是 。
19．（2024·四川广安）爱动手爱思考的小军，在做了“探究凸透镜成像规律”实验后，又
选用了焦距未知的凸透镜进行拓展探究。
（1）将凸透镜安装在光具座上，用平行光作为光源，移动光屏直至光屏上得到一个最小最
亮的光斑，如图甲所示，则凸透镜焦距为 cm；（要求估读）
（2）在实验过程中，当物距为5cm时所成像与生活中的 所成像的规律相同；（写
出一种即可）
（3）蜡烛随着燃烧而变短，小军发现光屏上所成的像向上移动，从而影响了实验的进行，
如图乙所示。为了解决这一问题，你认为他最合理的调整方法是 ；
A．只需将光屏适当上移 B．只需将凸透镜适当下移
C．将光屏和凸透镜都适当下移 D．以上操作均可行
（4）小军认为在实验过程中用蜡烛作为发光体除容易变短外，还存在一些不足之处，比如
。（写出合理的一条即可）
20．（2024·四川泸州）小明在“探究凸透镜成像规律”的实验中，选用的凸透镜焦距为
10cm。
（1）实验前应在光具座上将蜡烛焰心、透镜光心、光屏中心调到 ；
（2）蜡烛、透镜、光屏的位置如图所示，光屏上呈现烛焰清晰的像，保持透镜不动，将蜡
烛移到光具座上30cm刻度线位置时，要在光屏上再次呈现清晰的像，应将光屏向
移动；（3）将蜡烛从光具座上40cm刻度线位置远离透镜移动时，所成的像逐渐变小；若将蜡烛
从光具座上40cm刻度线位置靠近透镜移动，则像的大小将 。
21．（2024·四川南充）如图所示，某同学用自制的水透镜来探究凸透镜成像规律，当向水
透镜里注水时，水透镜的焦距将变小；当从水透镜里抽水时，水透镜的焦距将变大。
（1）如图甲所示，一束平行于主光轴的光射向水透镜，在光屏上得到一个最小光斑，则此
时水透镜的焦距为 ；
（2）该同学移动蜡烛，水透镜和光屏至图乙所示位置时，恰能在光屏上看到清晰
（选填“放大”“等大”“缩小”）的像，若仅将蜡烛与光屏位置对调，则在光屏上
（选填“能”“不能”）看到清晰的像；
（3）在（2）中将蜡烛与光屏位置对调后的场景下，该同学取了一幅眼镜给水透镜“戴
上”，如图丙所示，发现光屏上的像变模糊，当往水透镜中加入适量的水后，发现烛焰的
像再次变得清晰，由此判断该眼镜是 眼镜（选填“近视”“远视”）。
22．（2024·山东烟台）在探究近视眼和远视眼成因与矫正的主题实践中，该小组利用橡皮
膜和注射器制作了水透镜来模拟眼睛的晶状体，打开夹子，通过注射器向橡皮膜中注水或
抽水，来改变橡皮膜凸起的程度，如图甲所示。具体操作如下：
①将蜡烛、水透镜和光屏依次摆放在水平光具座上，点燃蜡烛，使烛焰、水透镜和光屏三
者的中心在 ；
②将蜡烛放在离水透镜较远的位置，移动光屏，直到屏上出现烛焰清晰的像，如图乙所示，记下此时光屏所在的位置；
③用注射器向水透镜里加适量的水，水透镜对光的偏折能力变 ，此时屏上的像变得
模糊，这是模拟近视眼看远处物体的情况。将光屏慢慢靠近水透镜，直到光屏上出现清晰
的像，这说明近视眼所成的像在视网膜的 ；
④将光屏移回原来标记的位置，选择不同的眼镜在烛焰和水透镜之间前后移动，直到光屏
上出现清晰的像，如图丙所示，这说明矫正近视眼应配戴 透镜；
⑤从水透镜里向外抽取适量的水，再次实验，探究远视眼的成因和矫正。
⑥眼睛是心灵的窗户，我们要增强保护视力的意识，做到科学用眼，积极防控近视。请写
出一条预防近视的措施。
考点 4 眼睛和眼镜
23．（2024·河南）在“爱眼日”宣传活动中，小明用图所示的装置研究眼睛的成像，此时
烛焰在光屏上成清晰的像，用此模拟正常眼睛的成像。接下来下列操作可模拟近视眼的是
（ ）
A．向水透镜注水，烛焰的像成在光屏右侧
B．向水透镜注水，烛焰的像成在光屏左侧
C．从水透镜抽水，烛焰的像成在光屏右侧
D．从水透镜抽水，烛焰的像成在光屏左侧
24．（2024·山东滨州）关于光现象，下列说法正确的是（ ）
A．小孔成像是由光的折射形成的
B．“潭清疑水浅”是由光的反射形成的
C．用手机扫描二维码时，二维码应位于手机摄像头的二倍焦距以外
D．近视眼需要配戴由凸透镜片制成的眼镜进行矫正
25．（2024·四川成都）“两个黄鹂鸣翠柳，一行白鹭上青天。”杜甫的诗句描绘了成都草
堂门前浣花溪秀丽的景色（意境图如图）。下列说法不正确的是（ ）A．能从各个方向看见黄鹂，是由于光发生了漫反射
B．看到溪水中的鱼比实际位置浅，是光的折射现象
C．阳光下的溪水波光，是水面对光的反射现象
D．目送白鹭高飞远去的过程中，眼睛的晶状体变厚
26．（2024·四川遂宁）“举杯邀明月，对影成三人”是李白在《月下独酌》中的佳句，对
于李白月下独酌这一场景，下列描述正确的是（ ）
A．“明月”是光源
B．月光下李白的“孤影”是由于光沿直线传播形成的
C．酒杯中的“明月”是由于光的折射形成的
D．“明月”在李白的视网膜上成虚像
27．（2024·四川宜宾）据专家介绍，12~18岁是青少年近视的高发期，爱眼护眼势在必
行。如图所示， （选填“甲”或“乙”）图表示近视眼成像原理，应佩戴
（选填“丙”或“丁”）图的眼镜进行矫正。
28．（2024·重庆）在“探究凸透镜成像的规律”实验中，蜡烛燃烧一段时间后，烛焰、凸
透镜和光屏的位置如图2所示，此时在光屏上观察到清晰的烛焰的像，要使像成在光屏中
央，应将蜡烛的支架向 调节，在光屏上所成的像是倒立、 的实像，这与
生活中 （选填“眼睛”或“放大镜”）的成像原理相同。
