专题13 电路、电流、电压、电阻
【中考新考法】

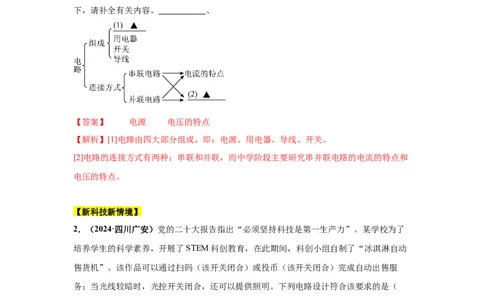

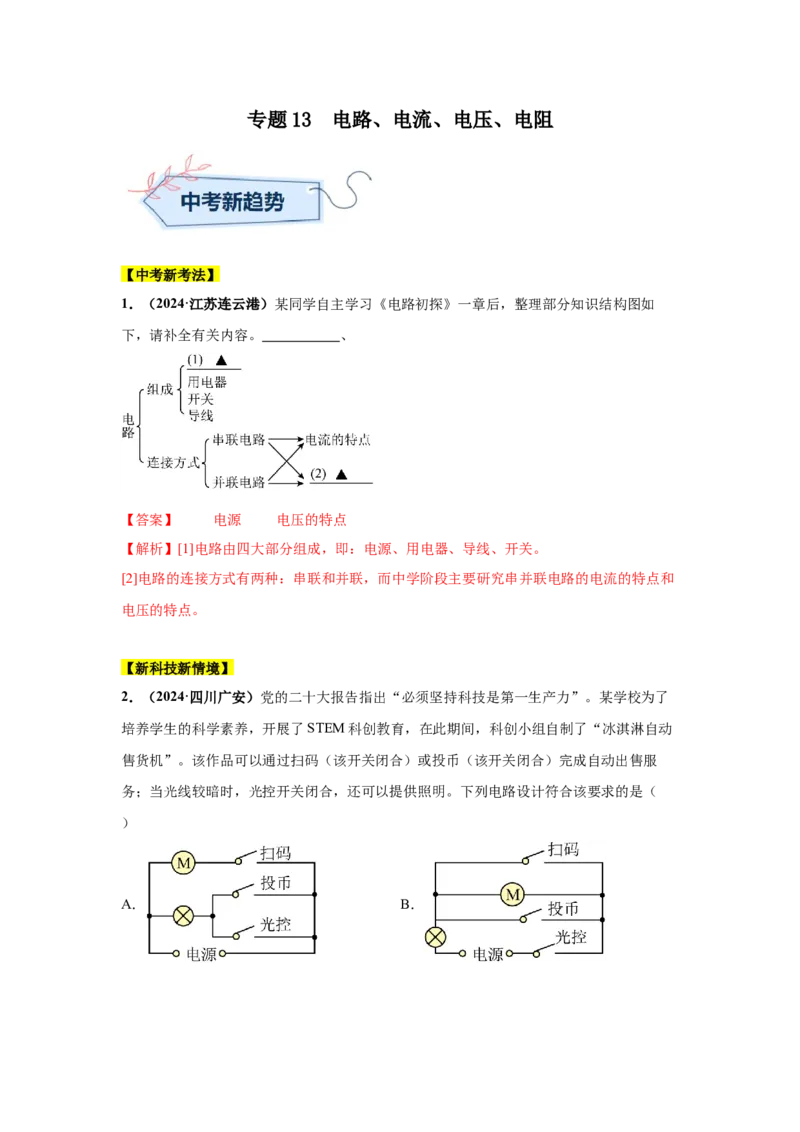

1．（2024·江苏连云港）某同学自主学习《电路初探》一章后，整理部分知识结构图如
下，请补全有关内容。 、
【答案】 电源 电压的特点
【解析】[1]电路由四大部分组成，即：电源、用电器、导线、开关。
[2]电路的连接方式有两种：串联和并联，而中学阶段主要研究串并联电路的电流的特点和
电压的特点。
【新科技新情境】
2．（2024·四川广安）党的二十大报告指出“必须坚持科技是第一生产力”。某学校为了
培养学生的科学素养，开展了STEM科创教育，在此期间，科创小组自制了“冰淇淋自动
售货机”。该作品可以通过扫码（该开关闭合）或投币（该开关闭合）完成自动出售服
务；当光线较暗时，光控开关闭合，还可以提供照明。下列电路设计符合该要求的是（
）
A． B．C． D．
【答案】D
【解析】由题意可知，闭合开关扫码或闭合开关投币都能启动电动机，故开关扫码和投币
应并联共同控制电动机；在光线较暗时，光控开关自动闭合，接通灯泡照明，则灯泡由光
控开关控制，且与电动机并联。综上所述，图D符合要求，故D符合题意，ABC不符合题
意。
故选D。
考点 1 两种电荷

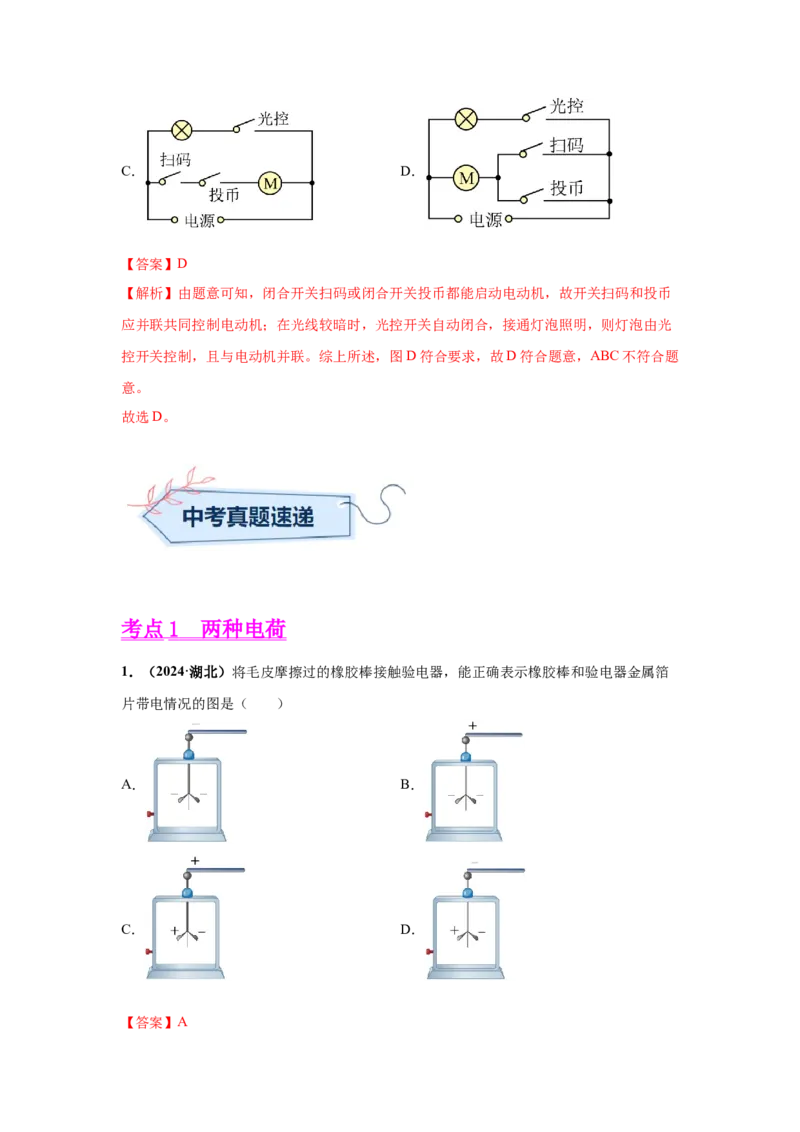

1．（2024·湖北）将毛皮摩擦过的橡胶棒接触验电器，能正确表示橡胶棒和验电器金属箔
片带电情况的图是（ ）
A． B．
C． D．
【答案】A【解析】AD．毛皮摩擦过的橡胶棒带负电荷，验电器由于接触带电，所以两金属箔都带上
负电荷，故验电器的金属箔片因为同种电荷相互排斥而张开，故A符合题意，D不符合题
意；
BC．由于毛皮摩擦过的橡胶棒带负电荷，所以图中的橡胶棒带的电荷错误，故BC不符合
题意。
故选A。

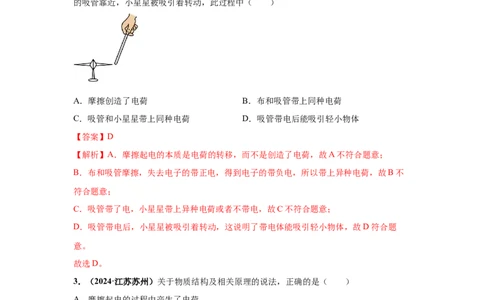

2．（2024·福建）如图，用轻薄的纸折成小星星，轻放于地面的小钢针上，用与布摩擦过
的吸管靠近，小星星被吸引着转动，此过程中（ ）
A．摩擦创造了电荷 B．布和吸管带上同种电荷
C．吸管和小星星带上同种电荷 D．吸管带电后能吸引轻小物体
【答案】D
【解析】A．摩擦起电的本质是电荷的转移，而不是创造了电荷，故A不符合题意；
B．布和吸管摩擦，失去电子的带正电，得到电子的带负电，所以带上异种电荷，故B不
符合题意；
C．吸管带了电，小星星带上异种电荷或者不带电，故C不符合题意；
D．吸管带电后，小星星被吸引着转动，这说明了带电体能吸引轻小物体，故D符合题
意。
故选D。
3．（2024·江苏苏州）关于物质结构及相关原理的说法，正确的是（ ）
A．摩擦起电的过程中产生了电荷
B．卢瑟福发现电子说明原子是可分的
C．验电器的工作原理是同种电荷相互排斥
D．原子核由带正电的质子和带负电的电子组成
【答案】C
【解析】A．摩擦起电的实质是电荷的转移，摩擦起电的过程中没有产生电荷，故A错
误；
B．汤姆生发现电子，说明原子是可再分的，故B错误；C．验电器验证物体是否带电，其原理是同种电荷相互排斥，故C正确；
D．原子核由带正电的质子和不带电的中子组成，故D错误。
故选C。
4．（2024·上海）在一个氧原子中，带负电的粒子是（ ）
A．电子 B．氧原子 C．质子 D．中子
【答案】A
【解析】原子是由带负电的电子和原子核组成的，原子核又是由带正电的质子和不带电的
中子构成的，所以一个氧原子带负电的粒子是电子，故A符合题意，BCD不符合题意。
故选A。

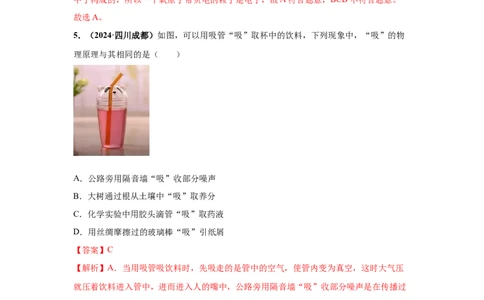

5．（2024·四川成都）如图，可以用吸管“吸”取杯中的饮料，下列现象中，“吸”的物
理原理与其相同的是（ ）
A．公路旁用隔音墙“吸”收部分噪声
B．大树通过根从土壤中“吸”取养分
C．化学实验中用胶头滴管“吸”取药液
D．用丝绸摩擦过的玻璃棒“吸”引纸屑
【答案】C
【解析】A．当用吸管吸饮料时，先吸走的是管中的空气，使管内变为真空，这时大气压
就压着饮料进入管中，进而进入人的嘴中，公路旁用隔音墙“吸”收部分噪声是在传播过
程中减弱噪声，故A不符合题意；
B．大树通过根从土壤中“吸”取养分是生命运动，与大气压无关，故B不符合题意；
C．用滴管吸液体，用力捏胶头，滴管内的气体被挤出一部分，滴管内压强小于外界大气
压，液体在大气压力的作用下被“吸”入管内，是利用大气压的，故C符合题意；
D．摩擦过的玻璃棒吸纸屑，这是由于带电体具有吸引轻小物体的性质，故D不符合题
意。
故选C。6．（2024·甘肃白银）在干燥的天气里，用塑料梳子梳头时，发现梳子会吸引头发，这是
因为梳子与头发摩擦带了 ；越梳头发越蓬松，这是因为 。
【答案】 异种电荷 同种电荷相互排斥
【解析】[1]用塑料梳子梳头时，发现梳子会吸引头发，是因为异种电荷相互吸引，梳子与
头发摩擦而带上了异种电荷电而相互吸引。
[2]用塑料梳子梳头，发现越梳头发越蓬松，是因为头发带上同种电荷，同种电荷相互排斥
的结果。
7．（2024·四川达州）如图所示，是加油机为歼击机在空中加油的情景，歼击机相对加油
机是 （选填“静止”或“运动”）的；由于飞机与空气发生 而带上了大
量的电荷，加油时有起火的风险，所以机体上装有尖端放电器。降落时，关闭发动机后，
歼击机由于具有 ，依然会向前滑行一段距离。
【答案】 静止 摩擦 惯性
【解析】[1]加油时，歼击机与加油机的相对位置没有发生变化，故歼击机相对加油机是静
止的。
[2]不同物体在相互摩擦时可能会发生电荷的转移，飞机在飞行时，飞机与空气会因摩擦而
带上大量的电荷。
[3]一切物体都具有保持原来运动状态不变的惯性，关闭发动机后，故歼击机由于具有惯
性，依然会向前滑行一段距离。
8．（2024·四川宜宾）自然界只有两种电荷。用丝绸摩擦过的玻璃棒带 电荷，用
该玻璃棒接触验电器的金属球，两片金属箔因相互排斥而张开，是因为两片金属箔带
（选填“同种”或“异种”）电荷。
【答案】 正 同种
【解析】[1][2]用丝绸摩擦过的玻璃棒得到电子带正电，用它去接触验电器的金属球时，金
属球上的电子会转移到玻璃棒上，则验电器也带上正电，即验电器的金属球和两个金属箔
片上都带上了同种电荷，由于同种电荷相互排斥，所以其两个金属箔片会张开。
9．（2024·重庆）用相同织物分别摩擦两个相同气球，用其中一个气球靠近碎纸屑，发现
碎纸屑被吸引起来，如图所示，说明摩擦可以使气球带上 ；然后将两个气球靠近，发现它们会相互 。
【答案】 电 排斥
【解析】[1][2] 用相同织物分别摩擦两个相同气球，发生摩擦起电现象，气球会变成带电
体，能够吸引轻小物体，所以用其中一个气球靠近碎纸屑，发现碎纸屑被吸引起来；两个
气球因带同种电荷相互排斥。
考点 2 串联和并联

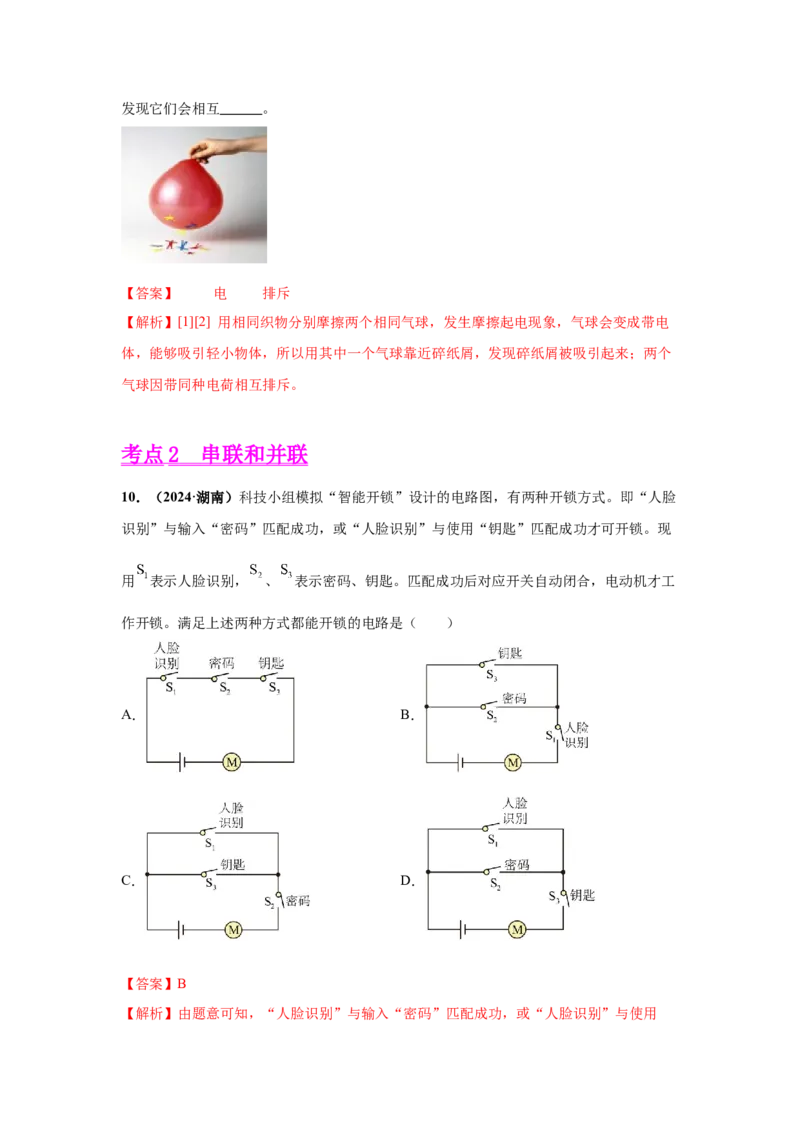

10．（2024·湖南）科技小组模拟“智能开锁”设计的电路图，有两种开锁方式。即“人脸
识别”与输入“密码”匹配成功，或“人脸识别”与使用“钥匙”匹配成功才可开锁。现
用 表示人脸识别， 、 表示密码、钥匙。匹配成功后对应开关自动闭合，电动机才工
作开锁。满足上述两种方式都能开锁的电路是（ ）
A． B．
C． D．
【答案】B
【解析】由题意可知，“人脸识别”与输入“密码”匹配成功，或“人脸识别”与使用“钥匙”匹配成功才可开锁，即只要有一个条件满足，电动机就工作，所以“人脸识别”
开关与电动机应在干路上，“密码”开关与“钥匙”开关并联，故B符合题意，ACD不符
合题意。
故选B。
11．（2024·福建）小闽设计家庭保险箱指纹锁的电路图，指纹识别成功相当于开关闭合，
录入两人的指纹，其中任意一人的指纹识别成功就能开锁。图中符合要求的电路图是（
）
A． B．
C． D．
【答案】D
【解析】指纹识别成功相当于开关闭合，其中任意一人的指纹识别成功就能开锁，说明每
个开关都能控制指纹锁，故两个开关并联后，与指纹锁串联。
故选D。
12．（2024·山东临沂）高铁站的自动检票闸机口设有身份证和人脸识别双重验证，两个信
息相符合后闸机门（电动机）自动打开，乘客可检票通过。若每个信息验证成功相当于闭
合一个开关，下列模拟电路，符合要求的是（ ）
A． B．C． D．
【答案】A
【解析】每个信息验证成功相当于闭合一个开关，两个信息都相符合后电动机自动打开，
所以两个开关应该串联，故A符合题意，BCD不符合题意。
故选A。
13．（2024·四川泸州）如图所示为第38届泸州市青少年科技创新大赛上展示的一件手臂
骨骼模型，小明打算对该作品进行改进，加装电动机带动轮子转动，使骨骼模型动起来，
并加装指示灯。电路设计要求为：只闭合开关 ，仅指示灯亮；再闭合开关 ，指示灯
亮，电动机M转动；断开开关 ，指示灯熄灭，电动机M停止转动。满足该设计要求的
电路是（ ）
A． B．C． D．
【答案】B
【解析】A．只闭合开关 ，电动机和指示灯串联，它们都工作，故A不符合题意；再闭
合开关S，电动机被短路，只有指示灯发光，故A不符合题意；
2
B．只闭合开关 ，只有指示灯的简单电路，指示灯亮，再闭合开关 ，指示灯和电动机
并联，它们都工作，断开开关 ，指示灯熄灭，电动机M停止转动，故B符合题意；
C．只闭合开关 ，只有指示灯的简单电路，指示灯亮，再闭合开关 ，指示灯和电动机
并联，它们都工作，断开开关 ，指示灯熄灭，但电动机M转动，故C不符合题意；
D．只闭合开关 ，只有指示灯的简单电路，指示灯亮，再闭合开关 ，电源短路，它们
都不工作，故D不符合题意。
故选B。
14．（2024·四川遂宁）图中的电动独轮车依靠电力驱动，低碳环保。当电源开关S闭合时
指示灯亮起，独轮车处于待机状态，当人站在独轮车上时开关 自动闭合，电动机工作，
独轮车才开始运动。下列电路设计符合上述要求的是（ ）A． B．
C． D．
【答案】C
【解析】当电源开关S闭合时指示灯亮起，独轮车处于待机状态，当人站在独轮车上时开
关 自动闭合，电动机工作，独轮车才开始运动，说明指示灯和电动机并联，可以独立工
作，同时开关S处在干路，开关 处在电动机所在支路，故C符合题意，ABD不符合题
意。
故选C。
15．（2024·四川成都）如图所示，纸盒外有两只小灯泡和一个开关，闭合开关两灯都亮，
断开开关两灯都不亮。下列判断正确的是（ ）
A．盒内一定有两节电池 B．盒内一定有电源供电
C．两只灯泡一定是串联关系 D．两只灯泡一定是并联关系
【答案】B
【解析】AB．灯可以发光，则电路中一定由提供电能的电源，但电源的种类不能确定，故
A错误，B正确；
CD．由一个电源、两个小灯泡、一个开关和若干导线组成的电路可能是串联电路，开关控
制整个电路，开关断开两灯都不亮，也可能是并联电路，当开关接在干路上，也可以控制
两盏灯同时亮同时灭，故CD错误。
故选B。16．（2024·重庆）家用电动窗帘的电路主要由电源指示灯L和电动机M组成。先闭合开
关 ，电源指示灯L亮；再闭合开关 ，电动机M工作拉动窗帘。当 断开时，电动机
M不能工作。如图所示电路中符合要求的电路是（ ）
A． B．
C． D．
【答案】B
【解析】由题意，先闭合开关S，电源指示灯L亮；再闭合开关S，电动机M工作拉动窗
1 2
帘。当S 断开时，电动机M不能工作，可知S 是总开关，S 只控制电动机所在电路，故
1 1 2
ACD不符合题意，B符合题意。
故选B。
17．（2024·四川南充）不戴头盔存在安全隐患，于是张明同学设计以下方案：骑行前，扫
码成功后开关S 闭合，指示灯L亮，但电机不工作；从车头取出头盔并戴上后，头盔内遥
1
控设备遥控S 闭合，电动机才通电工作；若只戴头盔不扫码则无法骑行。下列电路符合以
2
上设计要求的是（ ）
A． B．
C． D．
【答案】C【解析】根据题意可知，骑行前，扫码成功后开关S 闭合，指示灯L亮，但电机不工作，
1
从车头取出头盔并戴上后，头盔内遥控设备遥控S 闭合，电动机才通电工作，这说明灯泡
2
与电机工作时互不影响，是并联的，若只戴头盔不扫码则无法骑行，则开关S 在干路中控
1
制整个电路，开关S 与电机在一条支路中。
2
故选C。
18．（2024·甘肃白银）电吹风的主要工作元件是发热丝（ ）、电风扇（
）及开关。闭合开关 ，电吹风即吹出风来；若同时还闭合 ，吹出热风；若
只闭合 ，不吹风也不发热。请根据要求用笔划线代替导线，完成电路设计。
【答案】
【解析】由于闭合开关S，电吹风即吹出风来，同时还闭合S，吹出热风，则发热丝与电
1 2
风扇并联；只闭合S，不吹风也不发热，则开关S 在干路中，开关S 与发热丝串联在其中
2 1 2
一条支路
考点 3 电流的测量
19．（2024·山东临沂）认真学习是青春最好的模样！下列与学习有关的认知，最接近实际
的是（ ）
A．读书声的传播速度约 B．一本物理课本的质量约450g
C．教室内空调的额定电流约0.1A D．教室内舒适的温度约37℃
【答案】B【解析】A．根据声音的传播特点可知，读书声的传播速度约 ，故A不符合题意；
B．根据生活实际可知，一本物理课本的质量约450g，故B符合题意；
C．根据生活实际可知，教室内空调的额定电流约5A左右，故C不符合题意；
D．根据生活实际可知，人感觉舒适的气温约为25℃，故教室内舒适的温度约25℃，故D
不符合题意。
故选B。
考点 4 串并联电路中电流特点
20．（2024·山东滨州）下列说法正确的是（ ）
A．用毛皮摩擦橡胶棒，毛皮和橡胶棒都带上了负电荷
B．在物理学中，把正电荷定向移动的方向规定为电流的方向
C．同一电路中通过两个灯泡的电流相等时，这两个灯泡一定是串联
D．电源是提供电压的装置，电路中有电源就一定会产生电流
【答案】B
【解析】A．用毛皮摩擦橡胶棒，橡胶棒得到电子带负电，毛皮失去电子带正电，故A错
误；
B．在物理学中，把正电荷定向移动的方向规定为电流的方向，电流的方向与电子的方向
相反，故B正确；
C．两个灯泡规格相同时，若并联，也会电流相同，故C错误；
D．电源是提供电压的装置，电路中有电源且为通路时才会产生电流，故D错误。
故选B。
21．（2024·云南）如图所示的电路中，电源电压恒定，闭合开关S、S 和S，灯L、L 都
1 2 1 2
正常发光，下列说法正确的是（ ）
A．电流表A 测通过灯L 的电流 B．电流表A 和A 示数相等
2 2 1 2
C．断开S，电流表A 示数变小 D．断开S，灯L 变暗
2 2 2 1【答案】C
【解析】AB．电路为并联电路，电流表A 与L 串联，所以测量L 所在支路的电流，电流
1 1 1
表A 接在干路上，测量总电流，并联电路总电流等于支路电流之和，所以电流表A 的示
2 1
数小于A 的示数，故AB错误；
2
CD．断开S，电路为只有L 的简单电路，并联电路各支路互不影响，所以灯L 所在支路
2 1 1
电流不变，灯亮度不变，电流表A 示数等于电流表A 的示数，所以电流表A 示数变小，
2 1 2
故C正确，D错误。
故选C。

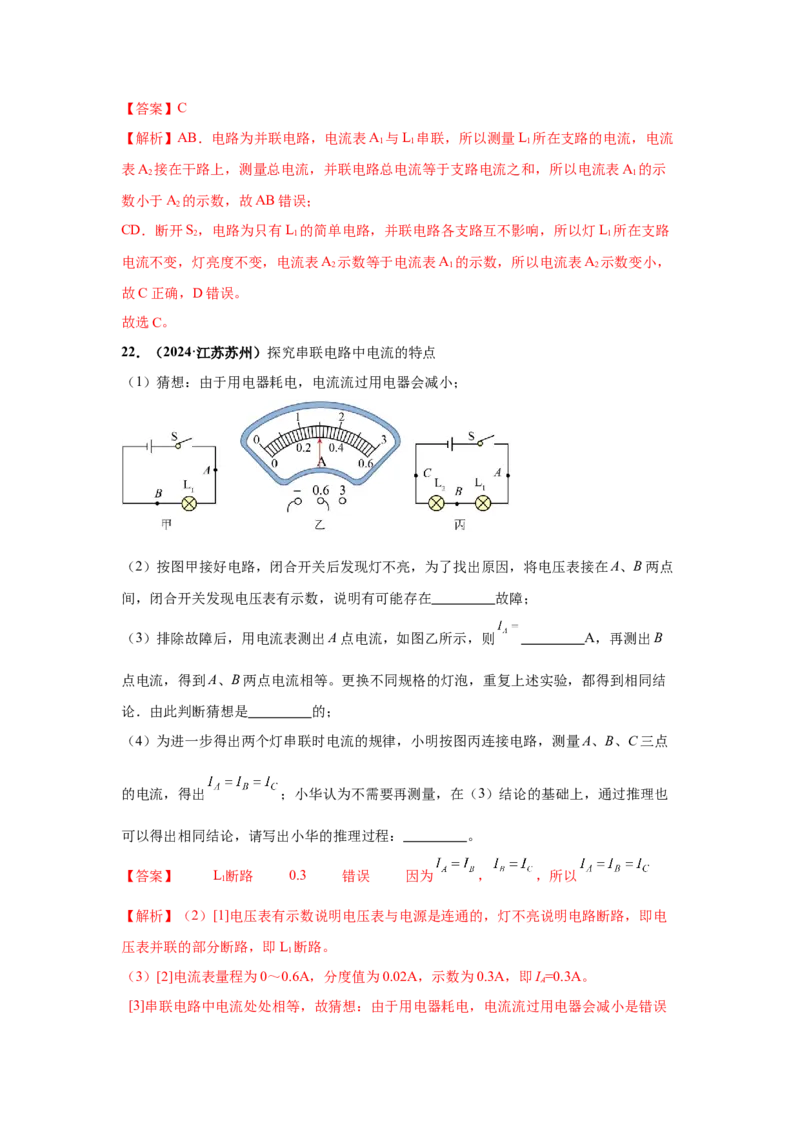

22．（2024·江苏苏州）探究串联电路中电流的特点
（1）猜想：由于用电器耗电，电流流过用电器会减小；
（2）按图甲接好电路，闭合开关后发现灯不亮，为了找出原因，将电压表接在A、B两点
间，闭合开关发现电压表有示数，说明有可能存在 故障；
（3）排除故障后，用电流表测出A点电流，如图乙所示，则 A，再测出B
点电流，得到A、B两点电流相等。更换不同规格的灯泡，重复上述实验，都得到相同结
论．由此判断猜想是 的；
（4）为进一步得出两个灯串联时电流的规律，小明按图丙连接电路，测量A、B、C三点
的电流，得出 ；小华认为不需要再测量，在（3）结论的基础上，通过推理也
可以得出相同结论，请写出小华的推理过程： 。
【答案】 L断路 0.3 错误 因为 ， ，所以
1
【解析】（2）[1]电压表有示数说明电压表与电源是连通的，灯不亮说明电路断路，即电
压表并联的部分断路，即L 断路。
1
（3）[2]电流表量程为0～0.6A，分度值为0.02A，示数为0.3A，即I =0.3A。
A
[3]串联电路中电流处处相等，故猜想：由于用电器耗电，电流流过用电器会减小是错误的。
（4）[4]串联电路中电流处处相等，由（3）结论可知，I =I ，又因为串联电路中电流处处
A B
相等，所以I =I ，所以
B C
I =I =I
A B C
23．（2024·四川成都）在“探究并联电路中的电流特点”实验中，图甲是某小组同学设计
的电路图。
（1）图乙是该小组连接的电路，闭合开关S，电流表测通过 的电流；
（2）该小组同学换用不同规格的小灯泡进行实验，用电流表多次测A、B、C三点电流，
记录实验数据如下表。
实验次
I /A I /A I /A
数 A B C
1 0.30 0.22 0.50
2 0.22 0.28 0.50
3 0.24 0.22 0.46
4 0.28 0.30 0.28
分析表中数据，以下说法不合理的是 ；
A．四次实验中电流表选用量程为0~0.6A
B．表中的数据均在误差范围内
C．此实验还可测量更多组数据
D．通过多次实验，可避免偶然性
（3）小成同学测量通过灯泡L 电流时，L 正常发光，L 忽亮忽灭，他接下来的操作应该
1 1 2
是 。（写出一条即可）
【答案】 L B 将灯泡L 拧一拧
2 2
【解析】（1）[1]由图乙可知，两灯泡并联，电流表在L 所在支路，因此测量的是通过L
2 2
电流。（2）[2]A．由表中数据可知，分度值为0.02A，因此电流表选用的是0~0.6A量程，故A
不符合题意；
B．由第4次实验数据可知，I 处的电流不在误差范围内，故B符合题意；
C
CD．本实验中多次测量可以避免偶然性，寻找普遍性规律，因此实验还可测量更多组数
据，故CD不符合题意。
故选B。
（3）[3]由题意可知，L 忽亮忽灭，说明L 接触不良，因此可以将灯泡L 拧一拧。
2 2 2
考点 5 电压
24．（2024·江苏扬州）下列数据接近实际的是（ ）
A．人感到舒适的环境温度约40℃ B．一只鸡蛋的质量约50g
C．三层教学楼的高度约20m D．一节新干电池的电压约220V
【答案】B
【解析】A．人的正常体温为37℃，感觉舒适的温度在23℃左右，故A不符合题意；
B．一只鸡蛋的质量约为50g，故B符合题意；
C．三层教学楼的高度约为10m，故C不符合题意；
D．一节新干电池的电压约为1.5V，故D不符合题意。
故选B。
25．（2024·四川成都）了解我国科技发展成就，关注身边的物理，是物理学习的基本要
求。下列数据，符合实际的是（ ）
A．航空母舰福建舰排水量为80万吨 B．我国特高压输电的电压为10千伏
C．我国家庭电路的电压为220伏 D．家用轿车空载时的质量为20吨
【答案】C
【解析】A．我国航空母舰福建舰排水量为8万吨，故A不符合题意；
B．我国高压输电的电压为10千伏，特高压输电的电压可达1000千伏及以上，故B不符合
题意；
C．我国居民用电电压为220V，所以家庭电路的电压为220伏，故C符合题意；
D．家用轿车空载时的质量为2000kg，合2吨，故D不符合题意。
故选C。
26．（2024·重庆）下列物理量最接近实际的是（ ）A．让人舒适的室温约为40℃ B．中学生单臂长度约为2m
C．我国家庭电路电压为220V D．中学生的质量约为500kg
【答案】C
【解析】A．让人舒适的室温约为25℃，故A不符合题意；
B．中学生单臂长度约为0.6m，故B不符合题意；
C．我国家庭电路电压为220V，故C符合题意；
D．中学生的质量约为50kg，故D不符合题意。
故选C。

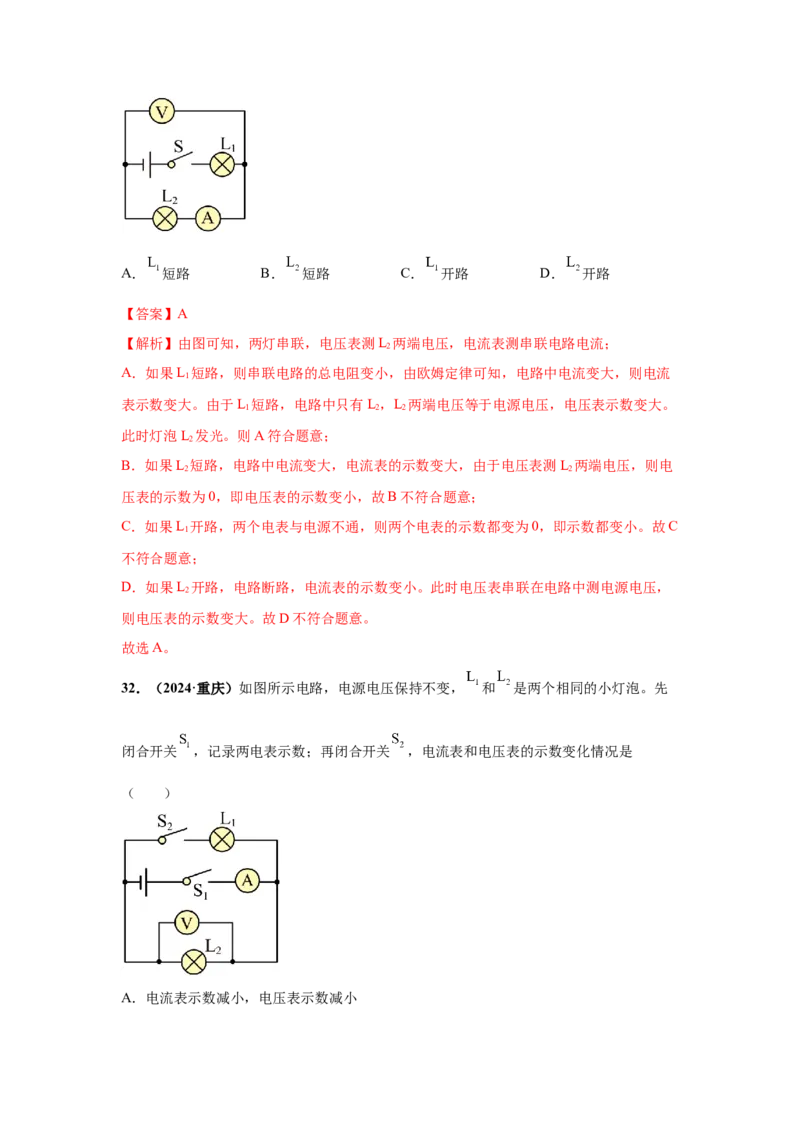

27．（2024·四川眉山）如图所示电路，闭合开关 、 ，小灯泡 和 均正常发光，电
流表和电压表均有示数。下列关于电路分析正确的是（ ）
A．小灯泡 和 串联
B．电流表测量电路的总电流
C．若只断开 ，小灯泡 熄灭， 正常发光
D．若灯 突然熄灭，是因为电压表发生断路
【答案】C
【解析】由图可知，灯L 与灯L 并联，开关S 控制干路，灯L 与开关S 在一条支路，灯
1 2 2 1 1
L 与电流表串联在另一条支路中，电压表并联在灯L 的电压；
2 1
A．由图可知，闭合开关S、S，灯L 和L 并联，故A错误；
1 2 1 2
B．由图可知，电流表与灯L 在一条支路上，所以电流表测量流过灯L 支路的电流，故B
2 2
错误；
C．由图可知，灯L 与L 并联，若只断开开关S，灯L 熄灭，而灯泡L 不受影响，故C
1 2 1 1 2
正确；D．由图可知，若电压表发生断路，灯L 仍正常发光，故D错误。
1
故选C。
28．（2024·江西）生活中常用干电池作为 ，它是提供电压的装置，电压是电
路中形成 的原因。
【答案】 电源 电流
【解析】[1]电源是提供电能的装置，将其他形式的能转化为电能，包括发电机、电池等，
它的作用是给电路两端提供电压。
[2]电压是使电路中形成电流的原因，电源是提供电压的装置。
考点 6 串并联电路中电压特点
29．（2024·陕西）如图，电源电压不变。闭合开关 和 ，小灯泡 和 均正常发光，
电流表有示数。下列分析正确的是（ ）
A．小灯泡 和 串联
B．若断开开关 ，电流表示数会变小
C．若小灯泡 比 亮，原因是小灯泡 两端的电压比 两端的电压大
D．若只闭合开关 ，电路中只有小灯泡 发光
【答案】B
【解析】A．根据实物图可知，电流有两条路径回到电源负极，可知小灯泡 和 并联，
故A错误；B．根据实物图可知，由于小灯泡 和 并联，电流表测干路的电流，若断开开关 ，小
灯泡 所在的这条支路的电流为0，则电流表示数会变小，故B正确；
C．根据实物图可知，小灯泡 和 并联，所以小灯泡 和 两端的电压相等，故C错
误；
D．根据实物图可知，开关S控制小灯泡 所在的支路，所以只闭合开关 ，电路中只有
小灯泡 发光，故D错误。
故选B。
30．（2024·江苏盐城）在探究串联电路电压的特点时，闭合开关，灯泡都不发光，电压表
无示数。以下可能的是（ ）
A． 短路 B． 断路 C． 短路 D． 断路
【答案】B
【解析】A．由图知，两灯串联，电压表测量的是L 两端电压，闭合开关，灯泡都不发
2
光，说明电路发生了断路故障；电压表无示数，说明电压表不能连接电源两极，说明是L
1
发生了断路故障，故ACD不符合题意，B符合题意。
故选B。
31．（2024·四川达州）如图所示电路，闭合开关后，整个电路正常工作。其中一盏灯突然
熄灭，两只电表示数均变大，则该电路可能发生的故障为（ ）A． 短路 B． 短路 C． 开路 D． 开路
【答案】A
【解析】由图可知，两灯串联，电压表测L 两端电压，电流表测串联电路电流；
2
A．如果L 短路，则串联电路的总电阻变小，由欧姆定律可知，电路中电流变大，则电流
1
表示数变大。由于L 短路，电路中只有L，L 两端电压等于电源电压，电压表示数变大。
1 2 2
此时灯泡L 发光。则A符合题意；
2
B．如果L 短路，电路中电流变大，电流表的示数变大，由于电压表测L 两端电压，则电
2 2
压表的示数为0，即电压表的示数变小，故B不符合题意；
C．如果L 开路，两个电表与电源不通，则两个电表的示数都变为0，即示数都变小。故C
1
不符合题意；
D．如果L 开路，电路断路，电流表的示数变小。此时电压表串联在电路中测电源电压，
2
则电压表的示数变大。故D不符合题意。
故选A。
32．（2024·重庆）如图所示电路，电源电压保持不变， 和 是两个相同的小灯泡。先
闭合开关 ，记录两电表示数；再闭合开关 ，电流表和电压表的示数变化情况是
（ ）
A．电流表示数减小，电压表示数减小B．电流表示数增大，电压表示数减小
C．电流表示数增大，电压表示数不变
D．电流表示数不变，电压表示数不变
【答案】C
【解析】由图可知，L 和L 并联，开关S 为干路开关，S 为L 的支路开关，电流表测量干
1 2 1 2 1
路电流，电压表测量电源电压。先闭合开关 ，只有L 工作，再闭合开关 ，L 和L 同
2 1 2
时工作。根据并联电路电流规律可知，闭合S 后，L 和L 并联工作，干路电流变大，即电
2 1 2
流表示数变大，电压表测量电源电压，示数不变，故C符合题意，ABD不符合题意。
故选C。
33．（2024·山东烟台）（多选）如图所示，电源电压保持不变，闭合开关后发现电压表无
示数，假设电路中只有一个元件发生故障，则故障的原因可能是（ ）
A．灯泡 短路 B．灯泡 短路 C．灯泡 断路 D．灯泡 断路
【答案】AD
【解析】根据题意可知，电压表无示数，一是电压表并联部分短路，即灯泡 短路，二是
电压表两接线柱到电源两极中间某处断路，即灯泡 断路，故AD符合题意，BC不符合
题意。
故选AD。
考点 7 电阻
34．（2024·江苏扬州）如图所示，利用铅笔做几个小实验：（1）压笔尖的手指比压笔尾的手指疼，说明压力相等时，压力的作用效果与
有关。
（2）将夹子M向右移动，小灯泡变暗，铅笔芯接入电路的电阻变 。
（3）用橡皮筋水平拉动厚书在水平桌面上匀速前进时，拉力与 力大小相等。
在书下垫几支圆柱形铅笔，再次水平匀速拉动，橡皮筋伸长的长度变 。
【答案】 受力面积 大 滑动摩擦 小
【解析】（1）[1]如图，用两手指分别压笔的两端，笔对两手指的压力相同，笔尖对手指
的压力的受力面积较小，压笔尖的手指比压笔尾的手指疼，说明压力相等时，压力的作用
效果与受力面积有关。
（2）[2]如图，铅笔芯与小灯泡串联在电路中，将夹子M向右移动，小灯泡变暗，说明电
路中电流变小，铅笔芯对电流的阻碍作用变大，所以，铅笔芯接入电路的电阻变大。
（3）[3]用橡皮筋水平拉动厚书在水平桌面上匀速前进时，拉力与书受到滑动摩擦力是一
对平衡力，拉力与滑动摩擦力大小相等。
[4]在书下垫几支圆柱形铅笔，将滑动摩擦变为了滚动摩擦，摩擦力减小，再次水平匀速拉
动，则拉力也减小，所以，橡皮筋伸长的长度变小。
35．（2024·四川广安）LED灯已广泛应用于展示台装饰、居家照明、城市夜景美化等，制
作LED灯的材料是 （选填“半导体”或“超导体”）。如图为某学校电子屏中滚动
播放的标语，其显示屏中的“增”字有一部分未显示曾强文明意识出来，其它部分正常发
光，由此可知，未发光部分与其它部分建设和谐校园之间是 联的。
【答案】 半导体 并
【解析】[1]导电能力介于导体和绝缘体之间的材料叫半导体，半导体是制作二极管、三极
管的材料，常用在电子元件上，LED灯中的发光二极管由半导体材料制成。
[2]其显示屏中的“增”字有一部分未显示曾强文明意识出来，其它部分正常发光，因此可
知，未发光部分与其它部分是独立工作，互不影响的，故未发光部分与其它部分建设和谐
校园之间是并联的。
