2023年上海市中考物理试卷
一、选择题（共12分）下列各题均只有一个正确选项，请将正确选项的代号用 2B铅笔填
涂在答题纸的相应位置。更改答案时，用橡皮擦去，重新填涂。

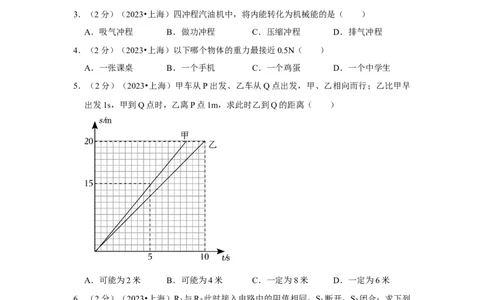

1．（2分）（2023•上海）月球是地球的（ ）
A．行星 B．恒星 C．卫星 D．彗星
2．（2分）（2023•上海）调节电视机的音量，是为了改变声音的（ ）
A．响度 B．音调 C．音色 D．频率
3．（2分）（2023•上海）四冲程汽油机中，将内能转化为机械能的是（ ）
A．吸气冲程 B．做功冲程 C．压缩冲程 D．排气冲程
4．（2分）（2023•上海）以下哪个物体的重力最接近0.5N（ ）
A．一张课桌 B．一个手机 C．一个鸡蛋 D．一个中学生
5．（2分）（2023•上海）甲车从P出发、乙车从Q点出发，甲、乙相向而行；乙比甲早
出发1s，甲到Q点时，乙离P点1m，求此时乙到Q的距离（ ）
A．可能为2米 B．可能为4米 C．一定为8米 D．一定为6米
6．（2分）（2023•上海）R 与R 此时接入电路中的阻值相同，S 断开，S 闭合；求下列
1 2 1 2
操作中，一定可以使电流表示数变大的是（ ）A．闭合S ，断开S
1 2
B．闭合S ，向右滑动滑片P
1
C．减小电源电压，闭合S
1
D．增大电源电压，向右滑动滑片P
二、填空题（本大题共7题，共24分）
7．（3分）（2023•上海）家庭电路中的电压是 伏，冰箱和洗衣机是
连接的，电梯上行过程中，电梯的重力势能在 。
8．（2分）（2023•上海）诗句“白毛浮绿水，红掌拨清波”中，鹅向前移动说明力的作
用是 的，鹅由于 继续向前移动。
9．（3分）（2023•上海）某导体两端的电压为3V时，10s通过导体横截面的电荷量大小
为5C，此时通过导体的电流为 A，电流做的功为 J；当导体两端
的电压为6V时，它的电阻为 。
10．（2分）（2023•上海）天舟货运飞船Ω在靠近空间站时，相对于空间站是 的，
货运飞船在飞行过程中温度上升是 改
变了船的内能。
11．（4分）（2023•上海）体积为 1×10﹣3m3的物体浸没在水中时，浮力的方向是
的，物体受到的浮力大小为 N。

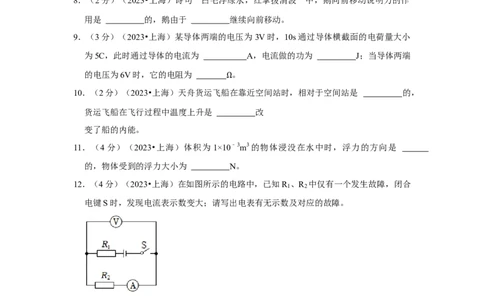

12．（4分）（2023•上海）在如图所示的电路中，已知R 、R 中仅有一个发生故障，闭合
1 2
电键S时，发现电流表示数变大；请写出电表有无示数及对应的故障。
13．（6分）（2023•上海）放大镜是生活中常见的凸透镜，
（1）成虚像时，物距和像距的大小关系为： ；
（2）成虚像时，物距越大，像距越大，像越 ；
（3）物体在物距L 时成虚像，物体在物距L 时成实像，请比较L 、L 的大小关系并说
1 2 1 2
明理由： 。
三、作图题（本大题共2题，共4分）
14．（2分）（2023•上海）如图所示，静止的物体重力G为6牛，请在图中用力的图示法画出该物体所受的重力G。
15．（2分）（2023•上海）在如图中，根据给出的反射光线OB画出入射光线AO，并标
出入射角的大小。
四、综合题（共30分）第16～19题作答需写出解答过程。
16．（6分）（2023•上海）5kg的水温度由40℃下降到20℃，放出的热量Q放 为多少？[c
水
＝4.2×103焦/（千克•℃）]。
17．（6分）（2023•上海）用大小为10牛的水平方向的推力F使重力为20牛的物体在5
秒内匀速运动4米，求这段时间里物体拉力F做的功W和功率P。
18．（6分）（2023•上海）如图1所示电路，电源电压为 6V，滑动变阻器R 为“20
1
2A”，闭合开关后： Ω
（1）若此时R ＝15 ，求通过R 的电流大小；
1 1
Ω
（2）若在电路中再接入一个电流表A ，调节滑动变阻器使得两个电流表的示数如图2
1
所示（电流表量程可调节），求R 的阻值。
2
19．（6分）（2023•上海）甲、乙为两个相同的薄壁柱形容器，容器高度为 0.8m，甲中有
2kg的水，乙中A液体的质量为m，底面积为S 。
0
（1）求甲中水的体积V甲 。（2）乙对地面的压强p乙 。
（3）若甲中水的深度为0.6m，乙中再加入A液体，使甲、乙对地面的压强相等，求乙
液体的密度范围为 。
20．（6分）（2023•上海）物理王兴趣小组的同学小徐做“测小灯泡电功率”的实验，他
将电源（电源电压为2伏的整数倍）、待测小灯
（额定电压为2.5伏）、滑动变阻器（A：20 2A和B：10 2A各一个）、电流表、
开关串联，并将电压表并联入电路，最后完Ω成了实验。实Ω验时，他将电压表的示数
U 、电流表的示数I 以及两者的商 记录下来，表格中为部分数据。
V A
序号 U （伏） I （安）
V A
（ ）
1 3.0 0.18 Ω
2 2.5 0.26
3 5
①此实验的实验原理： ；
②通过计算说明，小徐选的滑动变阻器是： ；
③求出小灯的额定电功率（需写出主要计算过程）。2023年上海市中考物理试卷
参考答案与试题解析
一、选择题（共12分）下列各题均只有一个正确选项，请将正确选项的代号用 2B铅笔填
涂在答题纸的相应位置。更改答案时，用橡皮擦去，重新填涂。
1．（2分）（2023•上海）月球是地球的（ ）
A．行星 B．恒星 C．卫星 D．彗星
【分析】月亮是地球的卫星。
【解答】解：月球围绕着地球转动，它是地球的卫星。
故选：C。
【点评】本题是物理常识题，属于基础题。
2．（2分）（2023•上海）调节电视机的音量，是为了改变声音的（ ）
A．响度 B．音调 C．音色 D．频率
【分析】响度是指声音的大小，与振幅有关，振幅越大响度越大；音调是指声音的高低，
由频率决定，频率越高，音调越高。音色反映了声音的品质与特色。
【解答】解：看电视时，调节电视机音量，是为了改变声音的大小，即改变声音的响度；
调节电视机的音量，不能改变其音调、音色和频率。
故选：A。
【点评】解决此类问题要会根据响度、音色和音调的定义区分乐音特征的三个因素。
3．（2分）（2023•上海）四冲程汽油机中，将内能转化为机械能的是（ ）
A．吸气冲程 B．做功冲程 C．压缩冲程 D．排气冲程
【分析】热机是将热能转化为机械能的机器，它的一个工作循环包括四个冲程：吸气、
压缩、做功、排气冲程，其中压缩冲程是将机械能转化为内能；做功冲程是将内能转化
为机械能。
【解答】解：
在做功冲程中，燃料燃烧的化学能转化为内能，高温高压的燃气推动活塞做功，将内能
转化为机械能；
而压缩冲程中，消耗机械能，产生内能，所以是将机械能转化为内能的过程；
吸气冲程和排气冲程中没有能量的转化。
故选：B。
【点评】此题主要考查热机的工作循环特点，解答时要明确它的四个冲程（吸气、压缩、
做功、排气冲程），压缩冲程、做功冲程能量的转化。4．（2分）（2023•上海）以下哪个物体的重力最接近0.5N（ ）
A．一张课桌 B．一个手机 C．一个鸡蛋 D．一个中学生
【分析】根据重力和质量的关系G＝mg，求出重力是0.5N的物体的质量，结合对生活
中常见物体质量的认识，排除有明显不符的选项；从选项中选出与题干质量接近的物体
即可。
【解答】解：重力为0.5N的物体质量约为m＝ ＝0.05kg＝50g，一张课桌的
质量约为15kg，一个手机的质量约为150g，一个鸡蛋的质量约为50g，一个中学生的质
量约为50kg。
故选：C。
【点评】此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，
找出符合实际的选项即可。
5．（2分）（2023•上海）甲车从P出发、乙车从Q点出发，甲、乙相向而行；乙比甲早
出发1s，甲到Q点时，乙离P点1m，求此时乙到Q的距离（ ）
A．可能为2米 B．可能为4米 C．一定为8米 D．一定为6米
【分析】根据图像利用速度公式求出甲、乙的速度；根据速度公式求出 1s内乙运动的
路程，根据速度公式表示出甲运动的路程，即 PQ之间的距离，根据乙离P点1m表示
出乙运动的路程，再根据速度公式表示出乙运动的距离，解方程求出甲运动的时间，根
据速度公式求出PQ之间的距离，进而求出此时乙到Q可能的距离。
【解答】解：由图像可知，甲、乙的速度分别为：v甲 ＝ ＝ ＝3m/s，v乙 ＝＝ ＝2m/s，
由v＝ 可知，1s内乙运动的路程：s乙0 ＝v乙t
0
＝2m/s×1s＝2m，
甲运动的路程：s甲 ＝v甲t，即PQ之间的距离s＝s甲 ＝v甲t，
乙离P点1m，有两种情况：
①乙在PQ的内侧，此时乙运动的路程：s乙 ＝s﹣s乙0 ﹣1m＝v甲t﹣2m﹣1m＝v甲t﹣
3m，
又s乙 ＝v乙t，所以有：v乙t＝v甲t﹣3m，
解得：t＝ ＝ ＝3s，
则PQ之间的距离：s＝v甲t＝3m/s×3s＝9m，
此时乙到Q的距离：s乙Q ＝s﹣1m＝9m﹣1m＝8m；
②乙在PQ的外侧，此时乙运动的路程：s乙'＝s﹣s乙0 +1m＝v甲t'﹣2m+1m＝v甲t'﹣
1m，
又s乙'＝v乙t'，所以有：v乙t'＝v甲t'﹣1m，
解得：t'＝ ＝ ＝1s，
则PQ之间的距离：s'＝v甲t'＝3m/s×1s＝3m，
此时乙到Q的距离：s乙Q '＝s'+1m＝3m+1m＝4m，
即甲到Q点时，乙到Q的距离可能为8m，也可能为4m，故B正确。
【点评】本题考查速度公式的应用，难度不大，但要注意乙离P点1m，有两种情况。
6．（2分）（2023•上海）R 与R 此时接入电路中的阻值相同，S 断开，S 闭合；求下列
1 2 1 2
操作中，一定可以使电流表示数变大的是（ ）
A．闭合S ，断开S
1 2
B．闭合S ，向右滑动滑片P
1C．减小电源电压，闭合S
1
D．增大电源电压，向右滑动滑片P
【分析】根据电路图可知，当S 断开、S 闭合时，电路为的简单电路，电流表测量电路
1 2
中的电流；根据每个选项的措施分析电路的变化、电流表示数的变化。
【解答】解：根据电路图可知，当S 断开、S 闭合时，电路为R 的简单电路，电流表
1 2 2
测量电路中的电流；
A、闭合S ，断开S 、电路为R 的简单电路，电流表测量电路中的电流，由于R 与R
1 2 1 1 2
此时接入电路中的阻值相同，所以电流表示数不变，故A错误；
B、闭合S ，两个电阻并联，电流表测量干路中的电流；向右滑动滑片P，滑动变阻器
1
接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流变小；由于R 与R
1 2
此时接入电路中的阻值相同，根据并联电路的电流规律可知，干路中的电流一定大于通
过R 的电流，所以电流表的示数一定变大，故B正确；
1
C、闭合S ，两个电阻并联，电流表测量干路中的电流；减小电源电压，会使得通过 R
1 1
与R 的电流同时减小，通过R 与R 的电流的和可能会小于开始时电流表的示数，故C
2 1 2
错误；
D、增大电源电压，向右滑动滑片P，滑动变阻器接入电路的电阻变大，根据I＝ 可知，
无法判定通过R 的电流是否变大，故D错误。
2
故选：B。
【点评】本题考查了电路的动态分析、欧姆定律的应用、并联电路电流的规律等知识，
难度不大。
二、填空题（本大题共7题，共24分）
7．（3分）（2023•上海）家庭电路中的电压是 22 0 伏，冰箱和洗衣机是 并联 连
接的，电梯上行过程中，电梯的重力势能在 增大 。
【分析】（1）我国家庭电路电压为220V；
（2）我国家庭电路中各用电器可以单独工作；
（3）电梯上升过程中质量不变，高度增加。
【解答】解：我国家庭电路的电压为220V；
家庭电路中冰箱与洗衣机可以单独工作，它们是并联的；
电梯上升时，质量不变，高度增大，故重力势能增大。
故答案为：220；并联；增大。【点评】本题是对家庭电路基本常识及影响重力势能大小的因素的考查，难度较低。
8．（2分）（2023•上海）诗句“白毛浮绿水，红掌拨清波”中，鹅向前移动说明力的作
用是 相互 的，鹅由于 惯性 继续向前移动。
【分析】力是物体对物体的作用，物体间力的作用是相互的；
物体保持原来运动状态不变的性质称为惯性，任何物体都具有惯性。
【解答】解：鹅的脚掌向后拨水时，对水施加一个力的作用，同时也会受到水给脚掌的
反作用力，使鹅向前运动，说明物体间力的作用是相互的；
（3）由于惯性，鹅会保持原来的运动状态，继续前进一段路程。
故答案为：相互；惯性。
【点评】本题主要考查了力作用的相互性和惯性，是一道基础题，只要掌握好相关的基
本知识点即可解决。
9．（3分）（2023•上海）某导体两端的电压为3V时，10s通过导体横截面的电荷量大小
为5C，此时通过导体的电流为 0. 5 A，电流做的功为 1 5 J；当导体两端的电压
为6V时，它的电阻为 6 。
Ω
【分析】根据I＝ 求出通过该导体的电流；根据W＝UIt求出这段时间内电流做的功；
根据欧姆定律求出导体的电阻；电阻是导体本身的一种属性，与导体两端的电压、通过
的电流无关，由此可知电压为6V时，其电阻大小。
【解答】解：通过该导体的电流为I＝ ＝ ＝0.5A；
这段时间内电流做的功为W＝UIt＝3V×0.5A×10s＝15J；
导体的电阻为R＝ ＝ ＝6 ；
因为导体的电阻与导体两端的电Ω压无关，所以当导体两端的电压为6伏时，导体的电阻
仍为6 。
故答案Ω为：0.5；15；6。
【点评】本题考查电功、电流、电阻的计算等，关键是公式及其变形的应用。
10．（2分）（2023•上海）天舟货运飞船在靠近空间站时，相对于空间站是 运动 的，
货运飞船在飞行过程中温度上升是 做功 改
变了船的内能。
【分析】在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物
发生变化，则运动，不发生变化，则静止；改变物体内能有两种方式：做功和热传递。
【解答】解：“天宫一号”飞船逐渐靠近空间站，飞船相对于空间站的位置不断变化，
所以是运动的；
货运飞船在飞行过程中温度上升，这是通过做功的方式来改变内能。
故答案为：运动；做功。
【点评】本题是一道力现象的综合题，考查了运动和静止的相对性、内能的改变，难度
不大。
11．（4分）（2023•上海）体积为1×10﹣3m3的物体浸没在水中时，浮力的方向是 竖直
向上 的，物体受到的浮力大小为 1 0 N。
【分析】浸在液体中的物体受到浮力的方向是竖直向上；根据阿基米德原理计算物体受
到的浮力大小。
【解答】解：物体浸没在水中时，浮力的方向是竖直向上；浸没时，V排 ＝V物 ，则物体
受到的浮力F浮 ＝ 水gV排 ＝1×103kg/m3×10N/kg×1×10﹣3m3＝10N。
故答案为：竖直向ρ上；10。
【点评】本题考查了浮力的方向和阿基米德原理的应用，属于基础题。
12．（4分）（2023•上海）在如图所示的电路中，已知R 、R 中仅有一个发生故障，闭合
1 2
电键S时，发现电流表示数变大；请写出电表有无示数及对应的故障。
【分析】由图知，两只定值电阻串联，电流表测量电路电流，电压表 V测量电阻R 两
2
端电压；电流表示数变大，这说明电路出现了短路现象，据此分析。
【解答】答：由图知，两只定值电阻串联，电流表测量电路电流，电压表 V测量电阻
R 两端电压；
2
已知R 、R 中仅有一个发生故障，闭合电键S时，发现电流表示数变大，这说明电路
1 2
是通路，电路出现了短路现象；
若R 短路，由于总电阻减小，根据欧姆定律可知，电流表示数变大；此时电压表测量
1
电源的电压，根据串联电路的电压规律可知，电压表示数变大；
若R 短路，由于总电阻减小，根据欧姆定律可知，电流表示数变大；此时电压表测量
2一段导线两端的电压，电压表无示数；
根据以上可知：若电压表有示数，则R 短路，若电压表无示数，则R 短路。
1 2
【点评】此题考查电流表，电压表在电路故障中的作用判断，要结合图形和两表特点进
行分析。
13．（6分）（2023•上海）放大镜是生活中常见的凸透镜，
（1）成虚像时，物距和像距的大小关系为： 物距小于像距 ；
（2）成虚像时，物距越大，像距越大，像越 大 ；
（3）物体在物距L 时成虚像，物体在物距L 时成实像，请比较L 、L 的大小关系并说
1 2 1 2
明理由： L ＜ L ；凸透镜成虚像时，物距小于焦距，凸透镜成实像时，物距大于焦距
1 2
。
【分析】凸透镜成像的规律：
当u＞2f时，f＜v＜2f，成倒立、缩小的实像；
当u＝2f时，v＝2f，成倒立、等大的实像；
当f＜u＜2f时，v＞2f，成倒立、放大的实像；
当u＝f时，无像，经凸透镜折射后的光线是平行的，没有会聚点；
当u＜f时，成正立、放大的虚像。
【解答】解：（1）成虚像时，像是正立、放大的虚像，此时物距小于像距；
（2）凸透镜成虚像时，物距越大，像距越大，像越大；
（3）物体在物距L 时成虚像，说明L 小于焦距f；物体在物距L 时成实像，说明L 大
1 1 2 1
于焦距f，所以L ＜L 。
1 2
故答案为：（1）物距小于像距；（2）大；（3）L ＜L ；凸透镜成虚像时，物距小于
1 2
焦距，凸透镜成实像时，物距大于焦距。
【点评】此题主要考查了凸透镜成像的规律，特别搞清物距与像距之间的关系。
三、作图题（本大题共2题，共4分）
14．（2分）（2023•上海）如图所示，静止的物体重力G为6牛，请在图中用力的图示法
画出该物体所受的重力G。
【分析】画力的图示时要明确力的大小、方向、作用点，然后确立标度，再按画图要求画出这个力。
【解答】解：重力的方向竖直向下，作用点在重心，选取标度为 3N，从力的作用点沿
竖直向下作有向线段，使线段长度为标度的2倍，如图所示：
【点评】此题考查了力的图示的画法，力的图示比示意图要求更加严格，在作图时，注
意线段的长度必须与标度统一起来。
15．（2分）（2023•上海）在如图中，根据给出的反射光线OB画出入射光线AO，并标
出入射角的大小。
【分析】根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光
线分居法线两侧，反射角等于入射角，作出入射光线并标出入射角及其度数。
【解答】解：由图可知反射角为40°，可得入射角也为40°，根据反射角等于入射角在法
线左侧画出入射光线，如图所示：
【点评】由于题目已经作出法线，根据反射角等于入射角在同一平面内法线的另一侧画
出入射光线即可，注意完成题目的要求。要注意入射角是入射光线与法线之间的夹角。
四、综合题（共30分）第16～19题作答需写出解答过程。
16．（6分）（2023•上海）5kg的水温度由40℃下降到20℃，放出的热量Q放 为多少？[c
水
＝4.2×103焦/（千克•℃）]。【分析】知道水的质量、比热容、初温和末温，利用Q放 ＝cm（t
0
﹣t）求出水放出的热
量。
【解答】解：
水放出的热量：
Q放 ＝c水m（t
0
﹣t）＝4.2×103J/（kg•℃）×5kg×（40℃﹣20℃）＝4.2×105J。
答：5kg的水温度由40℃下降到20℃，放出的热量Q放 为4.2×105J。
【点评】本题考查热量的简单计算，是一道基础题。
17．（6分）（2023•上海）用大小为10牛的水平方向的推力F使重力为20牛的物体在5
秒内匀速运动4米，求这段时间里物体拉力F做的功W和功率P。
【分析】根据W＝Fs求出拉力F做的功，利用P＝ 求拉力做功的功率。
【解答】解：拉力F做的功：W＝Fs＝10N×4m＝40J，
拉力做功的功率：P＝ ＝ ＝8W。
答：这段时间里物体拉力F做的功为40J，功率为8W。
【点评】本题考查功和功率公式的应用，难度不大。

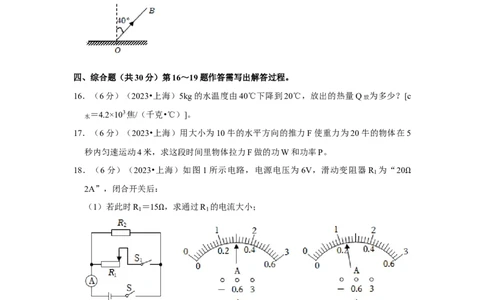

18．（6分）（2023•上海）如图1所示电路，电源电压为 6V，滑动变阻器R 为“20
1
2A”，闭合开关后： Ω
（1）若此时R ＝15 ，求通过R 的电流大小；
1 1
Ω
（2）若在电路中再接入一个电流表A ，调节滑动变阻器使得两个电流表的示数如图2
1
所示（电流表量程可调节），求R 的阻值。
2
【分析】由图可知，变阻器R 与定值电阻R 并联，电流表测量干路的电流；
1 2
（1）根据并联电路的电压规律和欧姆定律计算通过R 的电流；
1
（2）由图2电流表针指情况，量程未知，可知电流表A的示数为0.3A或1.5A，电流表
A 的示数为0.24A或1.2A，进行逐一分析。
1【解答】解：由图可知，变阻器R 与定值电阻R 并联，电流表测量干路的电流，
1 2
（1）根据并联电路的电压规律可得，R 两端的电压：U ＝U＝6V，
1 1
由欧姆定律可知通过R 的电流：I ＝ ＝ ＝0.4A；
1 1
（2）根据并联电路的电压规律可得U ＝U ＝U＝6V，
1 2
由图2电流表针指情况，量程未知，可知电流表 A的示数为0.3A或1.5A，电流表A 的
1
示数为0.24A或1.2A，
电流表A测干路电流，根据并联电路的电流规律可得I＝I +I ，
1 2
滑动变阻器R
1
为“20 2A”，可知通过滑动变阻器的最小电流为I
1小
＝ ＝
Ω
＝0.3A，
若干路电流I＝0.3A，通过R 的电流I ＝0.24A，此时通过滑动变阻器电流I ＝I﹣I ＝
2 2 1 2
0.06A，不符合题意；
若干路电流I＝0.3A，通过滑动变阻器的电流I ＝0.24A，不符合题意；
1
若干路电流I＝1.5A，通过滑动变阻器的电流I ＝0.24A，不符合题意；
1
若干路电流I＝1.5A，通过R 的电流I ＝0.24A，此时：
2 2
R ＝ ＝ ＝25 ；
2
Ω
若干路电流I＝1.5A，通过R 的电流I ＝1.2A，此时：
2 2
R ＝ ＝ ＝5 ；
2
Ω
若干路电流I＝1.5A，通过滑动变阻器的电流 I ＝1.2A，则通过R 的电流I ＝I﹣I ＝
1 2 2 1
1.5A﹣1.2A＝0.3A，此时：
R ＝ ＝ ＝20 ；
2
Ω
综上可知，R 的阻值为5 、20 或25 。
2
故答案为：（1）通过R 1Ω的电流Ω为0.4AΩ；（2）R
2
的阻值为5 、20 或25 。
【点评】本题考查欧姆定律和并联电路特点的应用，注意分情Ω况讨Ω论。 Ω
19．（6分）（2023•上海）甲、乙为两个相同的薄壁柱形容器，容器高度为 0.8m，甲中有2kg的水，乙中A液体的质量为m，底面积为S 。
0
（1）求甲中水的体积V甲 。
（2）乙对地面的压强p乙 。
（3）若甲中水的深度为0.6m，乙中再加入A液体，使甲、乙对地面的压强相等，求乙
液体的密度范围为 0.75×1 0 3 kg/m 3 ～ 1×1 0 3 kg/m 3 。
【分析】（1）已知甲中水的质量，根据密度公式求出水的体积；
（2）根据G＝mg求出A液体的重力，薄壁柱形容器对地面的压力等于其重力，知道底
面积（受力面积），利用p＝ 求出乙对地面的压强；
（3）两个容器的底面积相同，要使甲、乙对地面的压强相等，根据F＝pS可知，两个
容器的压力相同，液体的重力相同，据此列出关系式，求出液体密度的取值范围。
【解答】解：（1）甲中有2kg的水，由密度公式可知，
V水 ＝ ＝ ＝2×10﹣3m3；
（2）乙中A液体的质量为m，底面积为S ，乙对地面的压力F＝G＝mg，
0
乙对地面的压强：
p＝ ＝ ；
（3）两个容器的底面积相同，当甲、乙对地面的压强相同时，根据F＝P＝pS可知，容
器对地面的压力相同，液体的重力相同：
水gS 0 h水 ＝ 液gS 0 h液 ，即： 液 ＝ 水 ＝ ×1×103kg/m3＝0.75×103kg/m3；
ρ ρ ρ ρ
由图可知，此时乙液体的深度比水略大，还需要再加入A液体才能使甲、乙对地面的压
强相同，所以乙液体的密度最大为水的密度，所以乙液体的密度范围为：0.75×103kg/m3～1×103kg/m3。
答：（1）甲中水的体积为2×10﹣3m3。
（2）乙对地面的压强为 。
（3）乙液体的密度范围为0.75×103kg/m3～1×103kg/m3。
【点评】本题考查了压强计算公式的应用、密度计算公式的应用，明确水平面上的物体
对水平面的压力等于自身的重力是解题的关键。

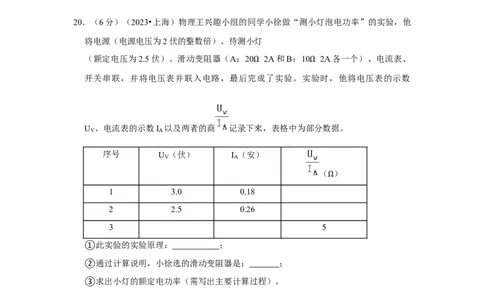

20．（6分）（2023•上海）物理王兴趣小组的同学小徐做“测小灯泡电功率”的实验，他
将电源（电源电压为2伏的整数倍）、待测小灯
（额定电压为2.5伏）、滑动变阻器（A：20 2A和B：10 2A各一个）、电流表、
开关串联，并将电压表并联入电路，最后完Ω成了实验。实Ω验时，他将电压表的示数
U 、电流表的示数I 以及两者的商 记录下来，表格中为部分数据。
V A
序号 U （伏） I （安）
V A
（ ）
1 3.0 0.18 Ω
2 2.5 0.26
3 5
①此实验的实验原理： P ＝ U I ；
②通过计算说明，小徐选的滑动变阻器是： B ；
③求出小灯的额定电功率（需写出主要计算过程）。
【分析】（1）由电功率的计算公式确定测量小灯泡额定功率的实验原理；
（2）根据表格数据，确定滑动变阻器两端的电压最小值和通过的电流，根据欧姆定律
计算变阻器连入电路的阻值，确定实验所用变阻器的规格；
（3）根据P＝UI求小灯泡的额定功率；
【解答】解：（1）测小灯泡额定电功率的实验原理为：P＝UI；
（2）由实验数据知，结合题意电源电压为2伏的整数倍，
第1次实验时，灯泡两端电压表示数3V，滑动变阻器两端的电压至少为1V，通过变阻
器的电流为0.18A，由R＝ 可得，变阻器连入电阻的最大阻值至少为：R＝ ＝ ≈5.56 ＜10 ，
第2次实验时，灯泡两端电压表示数2.5V，滑动变阻器两端的电压至少为1Ω.5V，Ω通过变
阻器的电流为0.26A，
由R＝ 可得，变阻器连入电阻的最大阻值至少为：R＝ ＝ ≈5.77 ＜10 ，
所以小徐选的滑动变阻器是B； Ω Ω
（3）根据表中数据，灯的电压为2.5V时，电流大小为0.26A，可算出小灯泡的额定功
率是：P＝UI＝2.5V×0.26A＝0.65W。
故答案为：（1）P＝UI；（2）B；（3）小灯泡的额定功率为0.65W。
【点评】此题是测量灯泡功率的实验，考查了实验原理、滑动变阻器的选取、电功率的
计算。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/6/24
9:19:29；用户：15972770568；邮箱：15972770568；学号：26197019
