2023年湖北省鄂州市中考物理试卷
第Ⅰ卷选择题（共24分）一、选择题（每小题只有一个选项符合题意，本大题共12小题，
每小题2分，共24分）
1．（2分）鄂州是全国文明城市，为了不影响他人，市民在公共场所不高声喧哗，说话尽
量轻言细语。这里“轻言细语”是指声音的（ ）
A．音调低 B．响度小 C．音色美 D．频率低
2．（2分）光与影的世界美妙无穷。如图所示的光现象中，能用光的直线传播解释的是（
）
A． 水中的倒影
B． 日晷上针的影子
C． 汽车后视镜中的像
D． 筷子在水面处弯折
3．（2分）下列四种物态变化中，需要吸热的是（ ）A．樟脑丸“消失” B．水结冰
C．草叶上形成露珠 D．树枝上出现雾凇
4．（2分）劳动课已经成为大中小学的一门独立课程。小明同学积极参加家务劳动，利用
双休日时间学做红烧肉。关于做这道菜的过程中涉及的物理知识，下列判断正确的是（
）
A．切肉的锋利刀刃可以增大压力
B．用铁锅烧肉是因为铁的比热容大
C．做菜过程中肉的内能一直保持不变
D．天然气燃烧时将化学能转化为内能
5．（2分）2023年5月30日，我国神舟十六号飞船在酒泉卫星发射中心发射成功，并在
太空中与中国空间站成功对接，至此，神舟十五号和神舟十六号两艘飞船上一共6名航
天员胜利会师，标志着我国航天技术又上一个新台阶；接下来，航天员将与地面上的科
学家天地联合，进行上千个大规模不间断的科学实验，为未来十年我国航天员登月做好
准备。关于这一盛事，下列说法正确的是（ ）
A．发射时，火箭向下方的水面喷火，水面上方立刻出现大量的白雾，这些白雾是大量
的水汽化形成的水蒸气
B．飞船上有的部件是用比铝还轻的新型复合材料制成的，“比铝还轻”指的是这种材
料质量小
C．神舟十六号飞船与空间站实现对接时，它们之间处于相对静止状态
D．航天员将与地面上的科学家天地联合，进行科学实验，他们之间通话是利用超声波
传递信息
6．（2分）生活处处皆物理，下列生活中的数据最接近实际情况的是（ ）
A．人感觉舒适的环境温度为37℃
B．一位中学生的质量约为50kg
C．汽车在高速公路上正常行驶的速度约为100m/sD．普通家用冰箱的功率约为2000W
7．（2分）如图所示是小新同学将一铁制小球从斜面顶端释放，小球滚到斜面底端后接着
在水平桌面上运动的情景。下列分析正确的是（ ）
A．小球从斜面滚下的过程中，重力势能全部转化为动能
B．小球在水平桌面上运动时速度越大惯性越大
C．小球在水平桌面上受到的摩擦是滑动摩擦
D．小球在水平桌面上做曲线运动，是因为受到了磁铁引力的作用
8．（2分）小刚用如图所示的滑轮组，将重为 10N的物体匀速提升0.5m，已知动滑轮重
2N，不计绳重和摩擦。下列说法正确的是（ ）
A．拉力F为5N
B．有用功为10J
C．绳子自由端移动的距离为1.5m
D．该滑轮组的机械效率为83.3%
9．（2分）如图所示，开关S闭合时，小灯泡L 、L 都不亮，用一段导线的两端接触a、b
1 2
两点时，两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两
小灯泡都亮。对此，下列判断中可能的是（ ）
A．小灯泡L 断路 B．小灯泡L 断路
1 2C．开关S断路 D．小灯泡L 短路
2
10．（2分）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A 的
1
示数为0.3A。下列说法正确的是（ ）
A．L 与L 串联
1 2
B．开关S只控制L
1
C．L 、L 的电流分别是0.3A、0.2A
1 2
D．L 、L 的电流分别是0.5A、0.3A
1 2
11．（2分）电在给人们的生活带来便利的同时，也带来了安全隐患。如图所示的做法中，
符合安全用电要求的是（ ）
A． 冰箱没有接地线
B． 用试电笔检测插座是否有电
C． 用湿手拨动开关
D． 多个大功率用电器同时使用一个插座12．（2分）如图甲所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片从最右端
移至灯正常发光的位置，此过程中电流表示数与两个电压表示数的关系图象如图乙所示。
下列说法正确的是（ ）
A．曲线a是电流表示数与电压表V 示数的关系图象
2
B．电源电压为11V
C．灯的额定电流为0.2A
D．滑动变阻器的最大阻值是15
第Ⅱ卷非选择题（共46分）二、填Ω空题（本大题共4小题，每空1分，共10分）
13．（3分）如图所示，通过手表表盘上光滑透明凸起部分，能清楚地看到日期信息，光
滑透明凸起部分相当于 镜，观看到的是日期数字的 （选填“实”或
“虚”）像。手表的背面打磨得非常平整光滑，能清楚地照出人眼的像，此像的大小与
人眼相比 （选填“变大”、“变小”或“不变”）。
14．（2分）小勇同学购买了一款户外分体式燃气炉，准备去户外野炊。用该燃气炉烧水
时，把初温为20℃的1kg水加热到100℃，燃烧了0.025m3天然气。则水吸收的热量为
J，假设天然气完全燃烧，则燃气炉烧水的效率为 。c
水
＝
4.2×103J/（kg•℃），天然气的热值取4×107J/m3。
15．（3分）如图所示是实验室的验电器，它的工作原理是同种电荷 ，验电
器的金属箔所带的电荷量越多，金属箔的张角 ，验电器 （选填
“能”或“不能”）直接检验物体带哪种电荷。16．（2分）如图所示，水平桌面上放一物体A，物体A在3N的水平推力F的作用下，运
动 0.2m，从甲图位置运动到乙图位置。在此过程中，推力 F 对物体 A 做功
J，物体A受到桌面的摩擦力 （选填“变大”、“变小”或“不变”）。
三、作图题（本大题共2小题，每小题3分，共6分）
17．（3分）如图所示，将一袋大米无初速度地放在向右匀速运动的传送带上，米袋将随
传送带先做加速运动，后随传送带一起匀速运动。画出米袋加速过程中受力的示意图
（不计空气阻力，米袋上的黑点是其重心）。
18．（3分）如图所示，水池边有一路灯 S，路灯上方有一平面镜MN，S发出的光能经
MN反射后射入水中。请画出：
（1）S在平面镜中所成的像S'。
（2）经MN反射后过A点的反射光线OA。
（3）OA照射到水池中的光路图。四、实验题（本大题共4小题，第19题每空2分，第20—22题每空1分，共15分）
19．（6分）在学习牛顿第一定律时，同学们分组进行了“探究阻力对物体运动的影响”
实验，如图所示。
（1）实验中每次都使同一小车从同一斜面的同一高度由静止自由滑下，目的是使小车
到达水平面时具有相同的 。
（2）按照图甲、乙、丙的顺序实验时记录的内容见表。
接触面材料 小车受阻力情况 小车在水平面运动的距离s/cm
毛巾 大 23.2
棉布 较大 45.3
木板 小 97.5
同学们分析表中内容，得到的实验结论是：在其他条件相同时，小车受到的阻力越小，
运动的距离越远；进一步推理得出的结论是：不受阻力作用时，运动的小车将
。
（3）上述实验除了用到实验推理的方法外，还用到了控制变量法和 法。
20．（2分）如图所示，该玩具叫做爱心温度计。由上下两个玻璃瓶和中间一段弯曲的心
形细玻璃管组成，事先在下面瓶子里装有乙醚液体（沸点约为34℃）。把热的手捂在下
面瓶底装有液体的部位，一会儿后，乙醚沸腾起来，导致下方玻璃瓶上部气压增大，使
液体顺着瓶子里的细玻璃管向上涌。松开手后，液体又会流回底部。
（1）手握瓶底时，手掌的热通过 （选填“做功”或“热传递”）的方法，
改变了乙醚的内能；
（2）松开手后，玻璃瓶上方乙醚蒸气经 （填物态变化名称）又流回底部。21．（3分）用“伏安法”测额定电压为2.5V的小灯泡正常发光时的电阻。
（1）小莉同学正确连接电路后，没有将滑动变阻器调到最大阻值，就闭合开关，发现
电压表的示数如图乙所示，电压表的示数为 V。为使小灯泡正常发光，滑片
P应向 （选填“A”或“B”）端移动。
（2）如果滑片P滑到端点位置时，电压表示数仍大于2.5V，则应更换滑动变阻器，更
换的滑动变阻器的最大阻值应比原来的滑动变阻器的最大阻值要 （选填“大”
或“小”）些。
22．（4分）物理小组的同学们利用如图所示的实验装置，探究导体在磁场中运动时产生
感应电流的条件。
（1）磁铁不动，闭合开关，导体棒沿 （选填“上下”、“左右”或“前
后”）方向运动时，灵敏电流计指针会发生偏转；
（2）断开开关，无论磁铁如何放置、导体棒怎样运动，灵敏电流计指针都不发生偏转。
由此得出结论： 电路的一部分导体在磁场中做切割磁感线运动时，电路中就
产生感应电流；
（3）该实验在探究过程中，是将 能转化成电能，生活中的 （填
“电动机”或“发电机”）是根据这一原理制成的。五、综合题（本大题共2小题，第23题7分，第24题8分，共15分）
23．（7分）如图所示，放置在水平桌面上的柱形容器中装有适量的水，把质量为 300g的
木块浸入水中，木块静止时有 的体积露出水面，此时容器中水的深度为20cm。已知
容器底面积为300cm2，容器重3N。求：
（1）木块受到的浮力。
（2）木块的密度。
（3）容器对桌面的压强。
24．（8分）如图甲所示，空气炸锅利用热空气流高效快速烹制食物，以烹制食物的外酥
里嫩、味美可口而广受大众的认可和欢迎。如图乙所示是某品牌空气炸锅加热部分的简
化电路图，其额定电压为220V，定值电阻R 和R 为发热体，其中R ＝44 。通过开关
1 2 2
S 的通断和单刀双掷开关S 在A、B间的连接转换可实现高、中、低三个挡Ω位的调节。
1 2
已知中温挡的额定功率为440W。求：（1）当开关S （选填“断开”或“闭合”）、S （选填“接A”
1 2
或“接B”）时，空气炸锅为低温挡。
（2）R 的阻值。
1
（3）当空气炸锅处于高温挡时，正常工作10min消耗的电能。2023年湖北省鄂州市中考物理试卷
参考答案与试题解析
第Ⅰ卷选择题（共24分）一、选择题（每小题只有一个选项符合题意，本大题共12小题，
每小题2分，共24分）
1．（2分）鄂州是全国文明城市，为了不影响他人，市民在公共场所不高声喧哗，说话尽
量轻言细语。这里“轻言细语”是指声音的（ ）
A．音调低 B．响度小 C．音色美 D．频率低
【分析】响度指人耳感觉到的声音的大小，它跟发声体的振幅有关。
【解答】解：轻言细语是指声音的响度小。
故选：B。
【点评】本题考查了声音的响度，属于基础题。
2．（2分）光与影的世界美妙无穷。如图所示的光现象中，能用光的直线传播解释的是（
）
A． 水中的倒影
B． 日晷上针的影子
C． 汽车后视镜中的像D． 筷子在水面处弯折
【分析】（1）光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，就
会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成
的；
（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体
的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
（3）光在同一均匀介质中沿直线传播，光沿直线传播的例子有：小孔成像、影子的形
成、日食和月食现象等。
【解答】解：A、水中的倒影，属于平面镜成像，是由光的反射形成的，故A错误；
B、日晷上针的影子是由光的直线传播形成的，故B正确；
C、汽车后视镜中的像，属于凸面镜成像，是由光的反射形成的，故C错误；
D、筷子在水面处弯折，是由光的折射形成的，故D错误。
故选：B。
【点评】本题考查了光的直线传播、光的反射和折射，属于基础知识。
3．（2分）下列四种物态变化中，需要吸热的是（ ）
A．樟脑丸“消失” B．水结冰
C．草叶上形成露珠 D．树枝上出现雾凇
【分析】（1）物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由
气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固
态叫凝固。
（2）六种物态变化过程中，都伴随着吸热或放热；其中放出热量的物态变化有：凝固、
液化、凝华；吸热的有：熔化、汽化、升华。
【解答】解：A、樟脑丸“消失”，是升华现象，升华吸热，故A正确；
B、水结冰，是凝固现象，凝固放热，故B错误；
C、草叶上形成露珠，是液化现象，液化放热，故C错误；
D、树枝上出现雾凇，是凝华现象，凝华放热，故D错误；
故选：A。
【点评】分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。
4．（2分）劳动课已经成为大中小学的一门独立课程。小明同学积极参加家务劳动，利用
双休日时间学做红烧肉。关于做这道菜的过程中涉及的物理知识，下列判断正确的是（
）
A．切肉的锋利刀刃可以增大压力
B．用铁锅烧肉是因为铁的比热容大
C．做菜过程中肉的内能一直保持不变
D．天然气燃烧时将化学能转化为内能
【分析】（1）锋利刀刃说明受力面积减小，在压力一定的情况下可以增大压强；
（2）铁的导热能力强；
（3）物质吸收热量，内能增大；
（4）天然气燃烧释放热量，是化学能向内能的转化。
【解答】解：A、切肉时，锋利的刀刃说明受力面积减小，在压力一定的情况下，可以
增大压强，故A错误；
B、用铁锅烧肉是因为铁的导热能力强，故B错误；
C、做菜过程中肉吸收热量，内能变大，故C错误；
D、天然气燃烧是化学能转化为内能的过程，故D正确。
故选：D。
【点评】本题注重物理知识与实际生活的联系，是一道综合题。

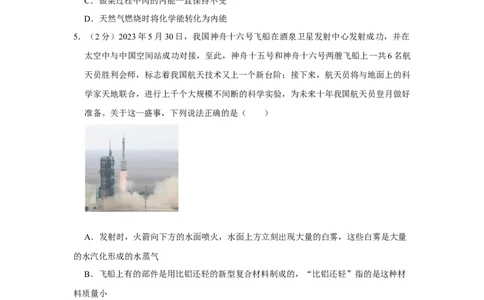

5．（2分）2023年5月30日，我国神舟十六号飞船在酒泉卫星发射中心发射成功，并在
太空中与中国空间站成功对接，至此，神舟十五号和神舟十六号两艘飞船上一共6名航
天员胜利会师，标志着我国航天技术又上一个新台阶；接下来，航天员将与地面上的科
学家天地联合，进行上千个大规模不间断的科学实验，为未来十年我国航天员登月做好
准备。关于这一盛事，下列说法正确的是（ ）
A．发射时，火箭向下方的水面喷火，水面上方立刻出现大量的白雾，这些白雾是大量的水汽化形成的水蒸气
B．飞船上有的部件是用比铝还轻的新型复合材料制成的，“比铝还轻”指的是这种材
料质量小
C．神舟十六号飞船与空间站实现对接时，它们之间处于相对静止状态
D．航天员将与地面上的科学家天地联合，进行科学实验，他们之间通话是利用超声波
传递信息
【分析】（1）物质由气态转变为液态的过程叫做液化；
（2）单位体积某种物质的质量叫做这种物质的密度；
（3）相对静止的两物体必须是速度大小和方向都相同，两者之间的相对位置不变；
（4）真空不能传声，电磁波可以传递信息。
【解答】解：
A、白雾是大量的水蒸气液化形成的小水珠，故A错误；
B、“比铝还轻”反映了这种材料在相同体积时，质量小，即单位体积的质量小，即密
度小，故B错误；
C、神舟十六号飞船与空间站实现对接时，两者在空中飞行的速度大小和方向必须相同，
两者之间的相对位置不变，它们之间是相对静止的，故C正确；
D、电磁波可以传递信息，能在真空中传播，航天员将与地面上的科学家天地联合，进
行科学实验，他们之间通话是利用电磁波传递信息，故D错误。
故选：C。
【点评】本题考查了液化现象、密度、运动和静止的相对性、电磁波的应用，属于综合
题。
6．（2分）生活处处皆物理，下列生活中的数据最接近实际情况的是（ ）
A．人感觉舒适的环境温度为37℃
B．一位中学生的质量约为50kg
C．汽车在高速公路上正常行驶的速度约为100m/s
D．普通家用冰箱的功率约为2000W
【分析】根据生活常识对各选项进行估算，判断。
【解答】解：A、人感觉舒适的环境温度约为26℃，故A错误；
B、一位中学生的质量约为50kg，故B正确；
C、汽车在高速公路上正常行驶的速度约为100km/h，故C错误；
D、普通家用冰箱的功率约为200W，故D错误。故选：B。
【点评】本题是生活常识题，属于基础题。
7．（2分）如图所示是小新同学将一铁制小球从斜面顶端释放，小球滚到斜面底端后接着
在水平桌面上运动的情景。下列分析正确的是（ ）
A．小球从斜面滚下的过程中，重力势能全部转化为动能
B．小球在水平桌面上运动时速度越大惯性越大
C．小球在水平桌面上受到的摩擦是滑动摩擦
D．小球在水平桌面上做曲线运动，是因为受到了磁铁引力的作用
【分析】（1）动能的大小与物体的质量、速度有关；重力势能的大小与物体的质量、
高度有关；
（2）惯性的大小只与质量有关；
（3）根据小球的运动情况判定摩擦力的种类；
（4）力可以改变物体的运动状态；力可以改变物体的形状。
【解答】解：
A、小球从斜面滚下过程中，质量不变，高度减小，故重力势能减小，同时速度变大，
动能增加，所以是将重力势能转化为动能的过程，由于存在摩擦，一部分重力势能转化
为内能，所以重力势能没有全部转化为动能，故A错误；
B、小球在水平桌面上运动时质量不变，惯性大小不变，故B错误；
C、小球在水平桌面上滚动，与桌面之间的摩擦是滚动摩擦，故C错误；
D、小球在水平桌面上做曲线运动，运动状态发生了变化，是因为受到了磁铁引力的作
用，故D正确。
故选：D。
【点评】该题考查了能量的转化判断、力的作用效果、摩擦力，是一道综合题，但总体
难度不大，掌握基础知识即可正确解题。
8．（2分）小刚用如图所示的滑轮组，将重为 10N的物体匀速提升0.5m，已知动滑轮重
2N，不计绳重和摩擦。下列说法正确的是（ ）A．拉力F为5N
B．有用功为10J
C．绳子自由端移动的距离为1.5m
D．该滑轮组的机械效率为83.3%
【分析】（1）图中使用的滑轮组承担物重的绳子股数n＝2，不计绳重和摩擦，利用F
＝ （G物+G动 ）求拉力大小；
（2）根据W有用 ＝Gh求拉力做的有用功；
（3）由图知，n＝2，则绳子自由端移动距离s＝2h；
（4）利用W总 ＝Fs求拉力做的总功，利用机械效率的公式求滑轮组的机械效率。
【解答】解：A、由图可知，n＝2；不计绳重和摩擦时，拉力F＝ （G物+G动 ）＝ ×
（10N+2N）＝6N，故A错误；
B、拉力做的有用功：W有用 ＝Gh＝10N×0.5m＝5J，故B错误；
C、绳子自由端移动距离s＝2h＝2×0.5m＝1m，故C错误；
D、拉力做的总功：W总 ＝Fs＝6N×1m＝6J，
滑轮组的机械效率： ＝ ×100%＝ ×100%≈83.3%，故D正确。
故选：D。 η
【点评】本题考查了学生对有用功、总功、机械效率公式、滑轮组s＝nh的理解和运用，
本题关键是利用好不计绳重和摩擦时拉力F＝ （G物+G动 ）。
9．（2分）如图所示，开关S闭合时，小灯泡L 、L 都不亮，用一段导线的两端接触a、b
1 2
两点时，两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是（ ）
A．小灯泡L 断路 B．小灯泡L 断路
1 2
C．开关S断路 D．小灯泡L 短路
2
【分析】由电路图知，两灯串联。闭合开关两灯都不亮，说明不可能发生短路，只能是
某处断路。运用假设法逐项分析即可。
【解答】解：由电路图知，闭合开关，两灯串联；
A 如果灯L 断路，用一段导线的两端接触a、b两点时，L 会发光，故A错误；
1 2
B 如果灯L 断路，导线接触b、c两点时，L 会发光，故B错误；
2 1
C 如果开关断路，导线接触c、d两点时，电路是通路，两灯都发光，故C正确；
D 如果灯L 短路，L 会发光，故D错误。
2 1
故选：C。
【点评】用导线检验电路故障时，将导线与用电器并联，其它用电器能工作，此处用电
器断路；其它用电器不能工作，其它用电器断路。
10．（2分）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A 的
1
示数为0.3A。下列说法正确的是（ ）
A．L 与L 串联
1 2
B．开关S只控制L
1
C．L 、L 的电流分别是0.3A、0.2A
1 2
D．L 、L 的电流分别是0.5A、0.3A
1 2
【分析】由电路图可知，两灯泡并联，开关S在干路中，电流表A测干路的电流，电流
表A 测灯L 的电流；
1 1由并联电路的特点求出流过小灯泡L 的电流。
2
【解答】解：由电路图可知，两灯泡并联，开关S控制干路，电流表A测干路的电流，
电流表A 测灯L 的电流，故通过灯泡L 的电流是0.3A；
1 1 1
因为并联电路中干路电流等于各支路电流之和，所以流过灯泡 L 的电流：I ＝I﹣I ＝
2 2 1
0.5A﹣0.3A＝0.2A，故C正确。
故选：C。
【点评】本题考查了并联电路的电流特点，难度较小。
11．（2分）电在给人们的生活带来便利的同时，也带来了安全隐患。如图所示的做法中，
符合安全用电要求的是（ ）
A． 冰箱没有接地线
B． 用试电笔检测插座是否有电
C． 用湿手拨动开关
D． 多个大功率用电器同时使用一个插座
【分析】（1）为了保证用电安全，有金属外壳的用电器，其外壳要接地；
（2）使用试电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能正确辨别火线
和零线；
（3）生活用水是导体；
（4）多个大功率用电器同时使用一个插座易造成电流过大，引发火灾。
【解答】解：A、电冰箱的金属外壳必须接地线，这样，若金属外壳漏电，电流会通过
地线导入大地，防止触电事故的发生，故A不符合安全用电要求；B、图中使用试电笔方法正确，能够区分火线和零线，故B符合安全用电要求；
C、生活用水是导体，用湿手拨动开关，易发生触电事故，故C不符合安全用电要求；
D、多个大功率用电器同时使用一个插座易造成电流过大，引发火灾，故D不符合安全
用电要求。
故选：B。
【点评】本题考查了学生对安全用电知识的了解，平时学习时多了解、多积累，加强安
全意识，不能违反。
12．（2分）如图甲所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片从最右端
移至灯正常发光的位置，此过程中电流表示数与两个电压表示数的关系图象如图乙所示。
下列说法正确的是（ ）
A．曲线a是电流表示数与电压表V 示数的关系图象
2
B．电源电压为11V
C．灯的额定电流为0.2A
D．滑动变阻器的最大阻值是15
【分析】由电路图可知，闭合开Ω关S，灯泡与滑动变阻器串联，电压表V
1
测灯泡两端的
电压，电压表V 测滑动变阻器两端的电压，电流表测电路中的电流。
2
（1）当滑片位于最右端时，变阻器接入电路中的电阻最大，电路中的电流最小，由串
联电路的分压原理可知，滑动变阻器两端的电压最大即电压表V 的示数最大，灯泡两
2
端的电压最小即电压表V 的示数最小，据此判断出电流表与两电压表示数变化对应的
1
关系图象，再根据图乙读出电路中的最小电流和灯泡两端的电压以及滑动变阻器两端的
电压，利用串联电路的电压特点求出电源的电压，利用欧姆定律求出滑动变阻器的最大
阻值；
（2）灯正常发光时电路中的电流最大，滑动变阻器两端的电压最小，根据图乙读出此
时电路中的电流。
【解答】解：由电路图可知，闭合开关S，灯泡与滑动变阻器串联，电压表V 测灯泡两
1端的电压，电压表V 测滑动变阻器两端的电压，电流表测电路中的电流。
2
ABD、当滑片位于最右端时，变阻器接入电路中的电阻最大，电路中的电流最小，
由串联电路的分压原理可知，滑动变阻器两端的电压最大即电压表V 的示数最大，灯
2
泡两端的电压最小即电压表V 的示数最小，则图象a表示电流表与电压表V 示数变化
1 1
关系图象，图象b表示电流表与电压表V 示数变化关系图象，故A错误；
2
由图乙可知，电路中的最小电流I小 ＝0.2A，灯泡两端的电压U
L
＝2V，滑动变阻器两端
的电压U滑 ＝9V，
因串联电路中总电压等于各分电压之和，
所以，电源的电压：U＝U
L
+U滑 ＝2V+9V＝11V，故B正确；
由I＝ 可得滑动变阻器的最大阻值：
R滑 ＝ ＝ ＝45 ，故D错误；
C．灯正常发光时电路中Ω的电流最大，滑动变阻器两端的电压最小，由图乙可知，此时
电路中的电流I大 ＝0.6A，即小灯泡的额定电流为0.6A，故C错误。
故选：B。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，正确判断出电流
表与两电压表示数变化对应的关系图象是关键。
第Ⅱ卷非选择题（共46分）二、填空题（本大题共4小题，每空1分，共10分）
13．（3分）如图所示，通过手表表盘上光滑透明凸起部分，能清楚地看到日期信息，光
滑透明凸起部分相当于 凸透 镜，观看到的是日期数字的 虚 （选填“实”或
“虚”）像。手表的背面打磨得非常平整光滑，能清楚地照出人眼的像，此像的大小与
人眼相比 不变 （选填“变大”、“变小”或“不变”）。
【分析】根据透镜中间和边缘的厚薄判断是凸透镜还是凹透镜；u＜f，成正立、放大的
虚像，应用于放大镜；
平面镜成等大的虚像。
【解答】解：透明凸起的部分中间比边缘厚是凸透镜，其作用相当于一个放大镜，手表数字在凸透镜的一倍焦距以内，则成正立、放大的虚像；
手表的背面打磨得非常光滑，能清晰地照出人眼的像，相当于平面镜成像，所成的像与
人眼大小相同。
故答案为：凸透；虚；不变。
【点评】本题考查了凸透镜成像规律的应用和平面镜成像的特点，属于基础知识，要熟
练掌握。
14．（2分）小勇同学购买了一款户外分体式燃气炉，准备去户外野炊。用该燃气炉烧水
时，把初温为20℃的1kg水加热到100℃，燃烧了0.025m3天然气。则水吸收的热量为
3.36×10 5 J，假设天然气完全燃烧，则燃气炉烧水的效率为 33.6% 。c 水 ＝
4.2×103J/（kg•℃），天然气的热值取4×107J/m3。
【分析】根据Q吸 ＝cm（t﹣t
0
）求出水吸收的热量；根据Q放 ＝Vq求出天然气完全燃烧
放出的热量，根据效率公式求出燃气炉烧水的效率。
【解答】解：水吸收的热量：Q吸 ＝c水m水 （t﹣t
0
）＝4.2×103J/（kg•℃）×1kg×（100℃
﹣20℃）＝3.36×105J；
天然气完全燃烧放出的热量：Q放 ＝Vq＝0.025m3×4×107J/m3＝1×106J，
燃气炉烧水的效率： ＝ ＝ ＝33.6%。
故答案为：3.36×105；η33.6%。
【点评】本题考查吸热公式、燃料完全燃烧放热公式以及效率公式的应用，是一道热学
综合计算题，难度不大。
15．（3分）如图所示是实验室的验电器，它的工作原理是同种电荷 互相排斥 ，验电
器的金属箔所带的电荷量越多，金属箔的张角 越大 ，验电器 不能 （选填
“能”或“不能”）直接检验物体带哪种电荷。
【分析】电荷间的相互作用规律：同种电荷相互排斥、异种电荷相互吸引；金属箔张开
角度越大，物体带电量越多；正负电荷都有同种电荷相互排斥的性质。
【解答】解：验电器是一种简单的检验物体是否带电，并能粗略判断所带电荷量多少的仪器，验电器利用同种电荷互相排斥的原理；验电器的金属箔所带的电荷量越多，金属
箔的张角越大；由于正负电荷都有同种电荷相互排斥的性质，验电器不能直接检验物体
带哪种电荷。
故答案为：互相排斥；越大；不能。
【点评】本题考查了验电器的原理。属于识记性内容，比较简单。
16．（2分）如图所示，水平桌面上放一物体A，物体A在3N的水平推力F的作用下，运
动0.2m，从甲图位置运动到乙图位置。在此过程中，推力 F对物体A做功 0.6 J，
物体A受到桌面的摩擦力 不变 （选填“变大”、“变小”或“不变”）。
【分析】根据W＝Fs计算推力F对物体A做功；
滑动摩擦力的大小与压力和接触面的粗糙程度有关，由此判断摩擦力的变化。
【解答】解：推力F对物体A做功W＝Fs＝3N×0.2m＝0.6J；
滑动摩擦力的大小与压力和接触面的粗糙程度有关，物体 A在运动过程中，对桌面的压
力等于重力，大小不变，接触面的粗糙程度也没有变，所以摩擦力不变。
故答案为：0.6；不变。
【点评】本题考查了功的计算和滑动摩擦力的知识，属于基础题，要求掌握。
三、作图题（本大题共2小题，每小题3分，共6分）
17．（3分）如图所示，将一袋大米无初速度地放在向右匀速运动的传送带上，米袋将随
传送带先做加速运动，后随传送带一起匀速运动。画出米袋加速过程中受力的示意图
（不计空气阻力，米袋上的黑点是其重心）。
【分析】画力的示意图，首先要对物体进行受力分析，看物体受几个力，要先分析力的
大小、方向和作用点，再按照画图的要求画出各个力。
【解答】解：分析可知，米袋加速过程中受到重力、支持力和摩擦力的作用，重力的方
向竖直向下，支持力的方向竖直向上，摩擦力的方向水平向右（此时摩擦力为向右运动的动力），作用点都画在米袋的重心上。如图所示：
【点评】此题考查力的示意图的画法，关键是对米袋进行正确的受力分析。
18．（3分）如图所示，水池边有一路灯 S，路灯上方有一平面镜MN，S发出的光能经
MN反射后射入水中。请画出：
（1）S在平面镜中所成的像S'。
（2）经MN反射后过A点的反射光线OA。
（3）OA照射到水池中的光路图。
【分析】（1）利用平面镜成像的特点：像与物关于平面镜对称，作出发光点 S的像点
S′；
（2）根据反射光线反向延长通过像点，可以由像点和A点确定反射光线所在的直线，
从而画出反射光线；
（3）根据光的折射规律画出OA照射到水池底的光路图。
【解答】解：（1）作出发光点S关于平面镜的对称点，即为像点S′；
（2）连接S′A点交平面镜于点O，沿OA画出反射光线，连接SO画出入射光线；
（3）首先过入射点画出法线，然后根据折射光线和入射光线分居法线两侧，折射角小
于入射角，在法线的水中画出折射光线，如图所示：【点评】此题考查光的反射、折射和平面镜成像光路图的画法，具有一定的综合性，看
似复杂，其实都属于常考的作图题，难度不大。
四、实验题（本大题共4小题，第19题每空2分，第20—22题每空1分，共15分）
19．（6分）在学习牛顿第一定律时，同学们分组进行了“探究阻力对物体运动的影响”
实验，如图所示。
（1）实验中每次都使同一小车从同一斜面的同一高度由静止自由滑下，目的是使小车
到达水平面时具有相同的 速度 。
（2）按照图甲、乙、丙的顺序实验时记录的内容见表。
接触面材料 小车受阻力情况 小车在水平面运动的距离s/cm
毛巾 大 23.2
棉布 较大 45.3
木板 小 97.5
同学们分析表中内容，得到的实验结论是：在其他条件相同时，小车受到的阻力越小，
运动的距离越远；进一步推理得出的结论是：不受阻力作用时，运动的小车将 做匀
速直线运动 。
（3）上述实验除了用到实验推理的方法外，还用到了控制变量法和 转换 法。【分析】（1）根据控制变量法，要使小车到达水平面时具有相同的速度。
（2）分析表中内容得出实验结论；据此进一步推理得出结论；
（3）根据小车在水平面上通过的距离来表示阻力对运动的影响，采用了转换法。
【解答】解：（1）根据控制变量法，实验中每次都使同一小车从同一斜面的同一高度
由静止自由滑下，目的是使小车到达水平面时具有相同的速度。
（2）同学们分析表中内容，得到的实验结论是：在其他条件相同时，小车受到的阻力
越小，运动的距离越远；进一步推理得出的结论是：不受阻力作用时，小车通过的距离
无限长，小车将做匀速直线运动。
（3）根据小车在水平面上通过的距离来表示阻力对运动的影响，故上述实验除了用到
实验推理的方法外，还用到了控制变量法和转换法。
故答案为：（1）速度；（2）做匀速直线运动；（3）转换。
【点评】本题探究阻力对物体运动的影响，考查控制变量法和推理法及转换法的运用。
20．（2分）如图所示，该玩具叫做爱心温度计。由上下两个玻璃瓶和中间一段弯曲的心
形细玻璃管组成，事先在下面瓶子里装有乙醚液体（沸点约为34℃）。把热的手捂在下
面瓶底装有液体的部位，一会儿后，乙醚沸腾起来，导致下方玻璃瓶上部气压增大，使
液体顺着瓶子里的细玻璃管向上涌。松开手后，液体又会流回底部。
（1）手握瓶底时，手掌的热通过 热传递 （选填“做功”或“热传递”）的方法，
改变了乙醚的内能；
（2）松开手后，玻璃瓶上方乙醚蒸气经 液化 （填物态变化名称）又流回底部。
【分析】（1）做功和热传递都可以改变物体的内能，它们的主要区别是：做功是能量
的转化，而热传递是能量的转移；
（2）物质从气态变为液态叫液化。
【解答】解：（1）手握住时，手掌的热通过热传递的方式转移到乙醚，改变了乙醚的
内能；（2）松开手后，温度降低，乙醚蒸汽从气态变为液态，发生了 液化现象，重新又流回
底部。
故答案为：热传递；液化。
【点评】本题以一支爱心温度计为内容，考查了改变内能的方法、物态变化，题目比较
新颖。
21．（3分）用“伏安法”测额定电压为2.5V的小灯泡正常发光时的电阻。
（1）小莉同学正确连接电路后，没有将滑动变阻器调到最大阻值，就闭合开关，发现
电压表的示数如图乙所示，电压表的示数为 2.7 V。为使小灯泡正常发光，滑片P
应向 A （选填“A”或“B”）端移动。
（2）如果滑片P滑到端点位置时，电压表示数仍大于2.5V，则应更换滑动变阻器，更
换的滑动变阻器的最大阻值应比原来的滑动变阻器的最大阻值要 大 （选填“大”
或“小”）些。
【分析】（1）电压表在读数之前，应该弄清楚它的零刻度、量程和分度值；当灯泡两
端的电压高于额定电压时，应该将滑动变阻器向阻值增大的方向调节。
（2）如果滑片P滑到端点位置时，电压表示数仍大于2.5V，则应更换阻值更大的滑动
变阻器，分去更多的电压。
【解答】解：（1）电压表使用的是0～3V，分度值是0.1V，读数为2.7V；此时的电压
高于灯泡的额定电压2.5V，为使小灯泡正常发光，需要减小灯泡两端的电压、增大滑动
变阻器两端的电压、增大滑动变阻器连入的电阻，这样就减小了灯泡两端的电压；滑片
P应向A端移动。
（2）如果滑片P滑到端点位置时，电压表示数仍大于2.5V，则应更换滑动变阻器，更
换的滑动变阻器的最大阻值应比原来的滑动变阻器的最大阻值要大些，增大滑动变阻器上的分压。
故答案为：（1）2.7；A；（2）大。
【点评】本题考查的是伏安法测电阻；会正确使用电压表和滑动变阻器是解决本题的关
键。
22．（4分）物理小组的同学们利用如图所示的实验装置，探究导体在磁场中运动时产生
感应电流的条件。
（1）磁铁不动，闭合开关，导体棒沿 左右 （选填“上下”、“左右”或“前
后”）方向运动时，灵敏电流计指针会发生偏转；
（2）断开开关，无论磁铁如何放置、导体棒怎样运动，灵敏电流计指针都不发生偏转。
由此得出结论： 闭合 电路的一部分导体在磁场中做切割磁感线运动时，电路中就产
生感应电流；
（3）该实验在探究过程中，是将 机械 能转化成电能，生活中的 发电机 （填
“电动机”或“发电机”）是根据这一原理制成的。
【分析】（1）闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应
电流，这种现象叫电磁感应现象；
（2）产生感应电流的条件是：电路是闭合的；部分导体在磁场中做切割磁感线运动；
（3）发电机的原理是电磁感应现象。
【解答】解：（1）磁铁不动，闭合开关，导体棒沿左右方向切割磁感线运动时，灵敏
电流计指针会发生偏转；
（2）断开开关，无论磁铁如何放置、导体棒怎样运动，灵敏电流计指针都不会发生偏
转，因为电路是断开的。由此得出结论：闭合电路的一部分导体在磁场中做切割磁感线
运动时，电路中就会产生感应电流，这种现象叫做电磁感应；
（3）产生感应电流的过程中，消耗了机械能，转化为电能，人们利用电磁感应现象制
成了发电机。故答案为：（1）左右；（2）闭合；（3）机械；发电机。
【点评】本题利用电磁感应的实验装置图，对感应电流产生的条件进行了探究，难度不
大。
五、综合题（本大题共2小题，第23题7分，第24题8分，共15分）
23．（7分）如图所示，放置在水平桌面上的柱形容器中装有适量的水，把质量为 300g的
木块浸入水中，木块静止时有 的体积露出水面，此时容器中水的深度为20cm。已知
容器底面积为300cm2，容器重3N。求：
（1）木块受到的浮力。
（2）木块的密度。
（3）容器对桌面的压强。
【分析】（1）由图可知，木块漂浮在水面上，根据物体的浮沉条件F浮 ＝G物 ＝m物g求
出木块受到的浮力；
（2）根据阿基米德原理F浮 ＝ 液gV排 求出木块排开水的体积，即木块浸入水中的体积，
根据木块浸入水中的体积和木块ρ总体积的关系求出木块的体积，根据密度公式求出木块
的密度；
（3）先求出水的体积，利用密度公式求出水的质量，根据G＝mg求出水的重力，容器
对桌面的压力等于容器、容器中的水以及木块的总重力，根据 p＝ 求出容器对桌面的
压强。
【解答】解：（1）由图可知，木块漂浮在水面上，根据物体的浮沉条件可知，漂浮时
木块受到的浮力：F浮 ＝G木 ＝m木g＝300×10﹣3kg×10N/kg＝3N；
（ 2 ） 根 据 F 浮 ＝ 液 gV 排 可 知 ， 木 块 排 开 水 的 体 积 ： V 排 ＝ ＝
ρ＝3×10﹣4m3，
由于木块静止时有 的体积露出水面，则木块的体积V木 ＝ ＝5×10﹣4m3，
木块的密度
木
＝ ＝ ＝0.6×103kg/m3；
（3）容器中ρ水的体积：V水 ＝300×10﹣4m2×20×10﹣2m﹣3×10﹣4m3＝5.7×10﹣3 m3，
由 ＝ 可知，容器中水的质量：m水 ＝ 水V水 ＝1.0×103kg/m3×5.7×10﹣3 m3＝5.7 kg，
容器ρ中水的重力：G水 ＝m水g＝5.7 kg×1ρ0N/kg＝57N，
容器对桌面的压力：F＝G木+G水+G容 ＝3N+57N+3N＝63N，
容器对桌面的压强：P＝ ＝ ＝2100Pa。
答：（1）木块受到的浮力为3N；
（2）木块的密度为0.6×103kg/m3；
（3）容器对桌面的压强为2100Pa。
【点评】本题考查物体的浮沉条件、阿基米德原理、密度公式、重力公式以及压强公式
的应用，是一道力学综合题，有一定的难度。
24．（8分）如图甲所示，空气炸锅利用热空气流高效快速烹制食物，以烹制食物的外酥
里嫩、味美可口而广受大众的认可和欢迎。如图乙所示是某品牌空气炸锅加热部分的简
化电路图，其额定电压为220V，定值电阻R 和R 为发热体，其中R ＝44 。通过开关
1 2 2
S 的通断和单刀双掷开关S 在A、B间的连接转换可实现高、中、低三个挡Ω位的调节。
1 2
已知中温挡的额定功率为440W。求：（1）当开关S 断开 （选填“断开”或“闭合”）、S 接 A （选填“接A”或
1 2
“接B”）时，空气炸锅为低温挡。
（2）R 的阻值。
1
（3）当空气炸锅处于高温挡时，正常工作10min消耗的电能。
【分析】（1）当开关S 断开，S 接A时，两电阻串联，总电阻最大，根据P＝ 可知，
1 2
此时总功率最小，为低温挡；
（2）当开关S 闭合，S 接A时，电路为R 的简单电路，总电阻较大，根据P＝ 可
1 2 1
知，此时总功率较小，为中温挡；根据P＝ 可知R 的阻值；
1
（3）当开关S 闭合，S 接A时，两电阻并联，总电阻最小，根据P＝ 可知，此时总
1 2
功率最大，为高温挡；
根据W＝ t+ t得出正常工作10min消耗的电能。
【解答】解：（1）当开关S 断开，S 接A时，两电阻串联，总电阻最大，根据P＝
1 2
可知，此时总功率最小，为低温挡；（2）当开关S 闭合，S 接A，电路为R 的简单电路，总电阻较大，根据P＝ 可知，
1 2 1
此时总功率较小，为中温挡；
根据P＝ 可知，R 的阻值：R ＝ ＝ ＝110 ；
1 1
Ω
（3）当开关S 闭合，S 接A时，两电阻并联，总电阻最小，根据P＝ 可知，此时总
1 2
功率最大，为高温挡；
正常工作10min消耗的电能W＝ t+ t＝ ×10×60s+ ×10×60s＝
9.24×105J。
故答案为：（1）断开；接A；
（2）R 的阻值为110 ；
1
（3）当空气炸锅处于Ω高温挡时，正常工作10min消耗的电能为9.24×105J。
【点评】本题考查电脑和电功率的计算，是一道综合题。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/7/8
8:35:07；用户：15972770568；邮箱：15972770568；学号：26197019
