2023年广西中考物理试卷
一、单项选择题（本大题共13小题，每小题2分，共26分。在给出的四个备选项中，只
有一个选项符合题目要求。）
1．（2分）在“三月三”歌圩里，大家能分辨出某歌王的声音，主要根据声音的（ ）
A．音色 B．响度 C．音调 D．声速
2．（2分）“滴水成冰”描述的是下列物态变化中的（ ）
A．凝华 B．升华 C．熔化 D．凝固

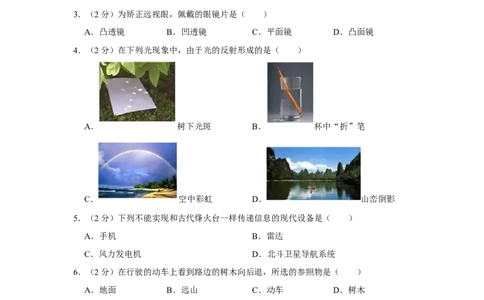

3．（2分）为矫正远视眼，佩戴的眼镜片是（ ）
A．凸透镜 B．凹透镜 C．平面镜 D．凸面镜
4．（2分）在下列光现象中，由于光的反射形成的是（ ）
A． 树下光斑 B． 杯中“折”笔
C． 空中彩虹 D． 山峦倒影
5．（2分）下列不能实现和古代烽火台一样传递信息的现代设备是（ ）
A．手机 B．雷达
C．风力发电机 D．北斗卫星导航系统
6．（2分）在行驶的动车上看到路边的树木向后退，所选的参照物是（ ）
A．地面 B．远山 C．动车 D．树木
7．（2分）小明发现家里的白炽灯突然变亮，主要原因可能是白炽灯的（ ）
A．额定电压变大 B．实际电压变大
C．额定功率变小 D．实际电压变小
8．（2分）如图，我国空间站正在航行。下列关于空间站的说法正确的是（ ）A．质量为零
B．全部由超导体材料构成
C．通过超声波与地面联系
D．消耗的电能主要由太阳能电池板提供
9．（2分）如图，某兴趣小组利用干电池、铜线框和磁铁制作一个“爱心”电动机，“爱
心”能绕电池转动。下列家用电器与“爱心”电动机工作原理相同的是（ ）
A． 电饭锅 B． 电风扇
C． 手电筒 D． 电视机
10．（2分）如图，在抛绣球的过程中，下列说法正确的是（ ）A．拿在手中的绣球具有惯性
B．抛离手后的绣球没有惯性
C．下落的绣球速度越来越小
D．离手的绣球速度保持不变
11．（2分）下列实验过程中，用到“控制变量法”的是（ ）
A．用刻度尺测量课本的长度
B．比较不同物质吸热的情况
C．用温度计测量温水的温度
D．用弹簧测力计测量笔袋的重力
12．（2分）如图，在龙舟比赛的整个过程中，下列说法正确的是（ ）
A．各队的平均速度一定一样大
B．打鼓声主要通过水传给选手
C．向后划桨，桨会受到水向前的力
D．冠军队的龙舟所受阻力一定最小
13．（2分）小明家连接插线板的导线折断后，他把两根导线拧在一起继续使用，用久后
发现连接处容易发热，其主要原因是连接处（ ）
A．电阻变小 B．电流比别处电流小
C．电阻变大 D．电流比别处电流大
二、多项选择题（本大题共3小题，每小题3分，共9分。在每小题列出的四个备选项中，
有多个选项符合题目奏求，全部选对得3分，选对但不全得2分，有选错得0分。）（多选）14．（3分）下列关于家庭电路的说法正确的是（ ）
A．电饭锅与电视机并联
B．开关与所控制的用电器串联
C．保险丝由熔点高的合金制成
D．电能表测量的是电路两端的电压
（多选）15．（3分）如图是舰载机飞离“辽宁号”航母时的情景，下列说法正确的是（
）
A．引导员戴着耳罩可防止舰载机噪声产生
B．引导员戴着耳罩可减弱噪声对耳朵的伤害
C．舰载机在甲板上加速滑行时受平衡力作用
D．舰载机利用机翼上下表面的压力差获得升力
（多选）16．（3分）小明用自制的“水凸透镜”探究凸透镜成像规律，当蜡烛、“水凸
透镜”和光屏位于如图所示的位置时，光屏上呈现烛焰清晰的像，下列说法正确的是（
）
A．此时成像特点与照相机的相同
B．此时“水凸透镜”的焦距为15.0cm
C．调节“水凸透镜”的厚度可改变其焦距
D．蜡烛燃烧变短，光屏上的像会向上移动
三、填空题（本大题共6小题，每空1分，共12分）
17．（2分）2023年5月30日，搭载神舟十六号载人飞船的长征二号F遥十六运载火箭发
射成功。火箭升空时，燃料燃烧释放的内能转化为 能，散失的能量越少，发
动机效率越 （选填“高”或“低”）。
18．（2分）我们在端午节有包粽子的习俗，煮粽子是利用 的方式增大粽子的内能；粽香四溢，说明分子在不停地做无规则的 。
19．（2分）家中同时使用多个大功率用电器，很容易造成导线中 过大而发生
火灾；直接用手去拔绝缘皮破损的电源插头，可能因接触 （选填“火线”或
“零线”）造成触电。
20．（2分）兴趣小组用塑料瓶、锡箔纸、金属线等物品制作了简易验电器。如图所示，
将跟头发摩擦过的笔杆接触验电器的金属线，发现锡箔纸张开，说明笔杆因为
转移而带电，锡箔纸带 （选填“同种”或“异种”）电荷。
21．（2分）如图是简易榨汁杯的电路原理图，工作站有榨汁、加热、保温三挡。当闭合
开关 时，榨汁杯处于榨汁挡；只闭合开关S 时，榨汁杯处于 挡。
2
22．（2分）质量分布均匀的实心正方体A、B置于水平桌面上，如图甲。将B沿水平方向
截取高为h的柱体，并将该柱体叠放在A上，A、B剩余部分对桌面的压强p随截取高
度h的变化关系如图乙，则B的密度为 kg/m3，A的重力为 N（g取
10N/kg）。
四、作图题（本大题共2小题，共4分）
23．（2分）在图中画出苹果所受重力G的示意图。24．（2分）如图是经平面镜反射后的反射光线，请画出射向平面镜的入射光线和进入空
气中的折射光线。
五、实验探究题（本大题共4小题，共25分）
25．（5分）在“探究物体的动能跟哪些因素有关”的实验中，让不同质量的钢球从斜槽
同一高度由静止开始滚下，将静止在水平面上的木块撞出一段距离，如图所示。
（1）在钢球从斜槽滚下的过程中，钢球的重力势能转化为 。
（2）实验表明，钢球质量越大，将木块撞得越远，对木块做功越 。钢球的动
能就越 。
（3）在水平面上，被撞出的木块由于受到 力的作用而停下。假如水平面光滑
且足够长，它将做 直线运动。
26．（6分）（1）如图甲所示，在“探究平面镜成像的特点”的实验中，对所选择的蜡烛
A、B的要求是外形 （选填“相同”或“不同”）；蜡烛A在玻璃板后面的
像 （选填“能”或“不能”）在光屏上呈现。（2）在“探究水沸腾时温度变化的特点”的实验中，水中产生大量气泡，温度计示数
保持不变，如图乙所示，说明水沸腾时，温度 ，沸点是 ℃。
（3）如图丙所示，导体ab沿竖直方向运动，灵敏电流计指针 偏转；若导体
ab沿V方向运动，灵敏电流计指针 偏转。（两空均选填“会”或“不会”）
27．（7分）某小组在测量液体密度的实验中：
（1）调节天平横梁平衡时，先把 移到标尺左端零刻度线处，若指针静止时
指在分度盘中央刻度线的左侧，则应向 （选填“左”或“右”）调节平衡螺母，
使横梁平衡。
（2）用天平测出空烧杯的质量，如图甲所示，质量为 g。用天平称量时，
天平是 （选填“省力”“费力”或“等臂”）杠杆。
（3）将花生油倒入空烧杯，测出其总质量，再将烧杯中的花生油倒入量筒中测出其体
积，但花生油太多，无法全部倒入量筒中。经小组讨论，只需增加一个步骤用天平测出
的质量，即可求出花生油的密度。
（4）受《天工开物》中桔槔汲水（图乙）启发，小组自制了“杠杆密度计”如图丙，
将一轻质细硬杆用细线固定在O点并悬挂起来，物块固定悬挂在A点，把不计质量的矿
泉水瓶装满水，用细线悬挂在杆上，将悬挂点移至B点，使杆在水平位置平衡。换用相
同的矿泉水瓶装满不同液体，重复以上操作，在杆上可标出悬挂点B 、B 、B ……对应
1 2 3
密度的刻度值。①若B
1
点在B点的左侧，则B
1
点对应的密度
1
与水的密度
水
的关系是
1 水
（选填“＜”、“＝”或”＞”）。 ρ ρ ρ ρ
②若测得 B、B 到 O 点的距离分别为 1、l ，则 B 点标注的密度值为
2 2 2
（用 及题给字母表示）。
水
28．（7ρ分）实验小组在实验时，不慎将灯泡L
2
的玻璃外壳碰碎。他们惊奇地发现L
2
几乎
不发光，与其串联的灯泡L 不仅没有熄灭，反而更亮。开关断开后的电路如图甲，L
1 1
和L 都标有“2.5V 0.3A”字样。针对上述现象，探究下列问题：玻璃破碎后，L 的灯
2 2
丝电阻发生了什么变化？玻璃外壳究竟起什么作用？
（1）玻璃外壳破碎前L 的电压和电流分别为1.20V和0.20A；玻璃外壳破碎后，两端
2
的电压变为0.40V，通过的电流变为如图乙所示，则电流为 A。初步分析
可知：玻璃破碎后，L 电阻 （选填“变大”或“变小”）。
2
（2）为进一步探究玻璃外壳破碎后L 电阻变化特点，对L 、L 的电流和电压进行测量，
2 1 2
实验数据记录如表。分析发现，L 的电阻 （选填“大于”或“小于”）玻璃
1
外壳破碎后L 的电阻。
2
灯泡 实验次序 1 2 3 4 5 6
L 、L 电流I/A 0.16 0.18 0.20 022 0.24 0.26
1 2
L 电压U /V 0.78 1.00 1.20 1.50 1.80 2.10
1 1
L 电压U /V 0.20 0.23 0.30 0.41 0.52 0.80
2 2
（3）实验中，对着L 吹气，发现L 两端电压突然变小、电流突然变大，说明吹气加快
2 2
L 灯丝表面空气流速，加快其散热速度，从而使灯丝电阻变小。由此推断，灯丝的电阻
2
大小与 有关，玻璃外壳可能起到 的作用。（4）细心的同学在实验过程中发现，灯丝呈螺旋状，于是提出新的问题：为什么将灯
丝设计成螺旋状？你认为这样设计的目的是① ；② 。
六、综合应用题（本大題共3小题，共24分。解答时要求在答题卡相应的答题区域内写出
必要的文字说明、计算公式和重要的演算步骤，只写出最后答案，未写出主要计算过程的
不得分）
29．（6分）在劳动实践活动中，小明在平直的道路上用推车运送小麦，如他60N的水平
推力推着推车，以1m/s的速度匀速前进了一段距离，所用的时间为5s，求：
（1）推车通过的路程；
（2）推车受到的阻力；
（3）推力做的功。
30．（8分）实践基地芒果获丰收，为筛选优质大果，设计自动筛选装置如图甲，检测装
置电路图如图乙，电源电压恒为12V，电阻R 为20 ，R为压敏电阻，其阻值随压力变
0
化关系如图丙。当电路电流小于0.15A时，不达标的Ω芒果将被推离传送带，达标芒果继
续被传送到指定位置，实现自动筛选。求：
（1）若R与R 阻值相等，R消耗的电功率；
0
（2）此装置能筛选出重力至少为多大的芒果；
（3）若想筛选出重力至少为2N的芒果，有同学建议：仅适当增加R 的阻值即可。你
0
认为他的建议可行吗？请通过计算做出判断。
31．（10分）人工涂抹油漆难精准且气味难闻，于是某团队设计了“智能浸泡上漆器”，
如图所示，上漆器由柱形硬质浮杆、力传感器、工作台、挡板等组成。浮杆的质量为
0.2kg，底面积为2×10﹣3m2；力传感器固定且与浮杆接触但无压力；工作台固定在上漆器底部，其上表面积为0.5m2，高为0.1m。将待上漆的质量分布均匀的柱体A放在工作
台中央，将挡板固定在1m高处，开始注漆；当浮杆对力传感器的压力为14N时，停止
注漆，完成对柱体A的上漆。已知柱体A的质量为500kg，底面积为1m2，高为0.8m，
油漆密度为l×103kg/m3。g取10N/kg。求：
（1）当漆面上升至0.1m时，油漆对上漆器底部的压强；
（2）当漆面上升至0.4m时，柱体A对工作台的压强；
（3）停止注漆时，柱体A被上漆的高度。2023年广西中考物理试卷
参考答案与试题解析
一、单项选择题（本大题共13小题，每小题2分，共26分。在给出的四个备选项中，只
有一个选项符合题目要求。）
1．（2分）在“三月三”歌圩里，大家能分辨出某歌王的声音，主要根据声音的（ ）
A．音色 B．响度 C．音调 D．声速
【分析】声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调
指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距声源的距离有
关；音色反映了声音的品质与特色，是由发声体本身决定的一个特性。
【解答】解：大家能分辨出某个人发出的声音，主要根据它们发出的声音有不同的音色。
故A正确，BCD错误。
故选：A。
【点评】声音的特征有音调、响度、音色；三个特征是从三个不同角度描述声音的，且
影响三个特征的因素各不相同。
2．（2分）“滴水成冰”描述的是下列物态变化中的（ D ）
A．凝华 B．升华 C．熔化 D．凝固
【分析】物质从液体变为固态的过程叫做凝固。
【解答】解：“滴水成冰”是液态水变为固态的冰，是凝固现象。
故选：D。
【点评】分析物态变化时，首先确定变化前后的状态，再根据定义确定物态变化名称。
3．（2分）为矫正远视眼，佩戴的眼镜片是（ A ）
A．凸透镜 B．凹透镜 C．平面镜 D．凸面镜
【分析】（1）远视眼：晶状体凸度过小或眼球前后径过短，外界物体的像成在视网膜
后方；
（2）矫正方法：配戴凸透镜，使进入眼睛的光线会聚一些后再通过晶状体，使像成在
视网膜上。
【解答】解：凸透镜对光线有会聚作用，配戴凸透镜，使进入眼睛的光线会聚一些后再
通过晶状体，使像成在视网膜上。
故选：A。
【点评】本题主要考查学生对凸透镜的作用、以及对近视眼的成因和矫正方法的掌握，属于基础性题目。
4．（2分）在下列光现象中，由于光的反射形成的是（ ）
A． 树下光斑 B． 杯中“折”笔
C． 空中彩虹 D． 山峦倒影
【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、影
子的形成、日食和月食等；
（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体
的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
（3）光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，就会出现光
的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的。
【解答】解：A、树下光斑，是由于光的直线传播形成的，故A不符合题意；
B、杯中“折”笔，是由于光的折射而形成的，故B不符合题意；
C、空中彩虹，是由于光的折射而形成的，故C不符合题意；
D、山峦倒影，是由于光的反射而形成的，故D符合题意。
故选：D。
【点评】此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射
的理解，在学习过程中要善于利用所学知识解释有关现象。
5．（2分）下列不能实现和古代烽火台一样传递信息的现代设备是（ ）
A．手机 B．雷达
C．风力发电机 D．北斗卫星导航系统
【分析】（1）电磁波可以传递信息。
（2）风力发电机将机械能转化为电能。
【解答】解：ABD、手机、雷达、北斗卫星导航系统都是利用电磁波来传递信息的，故
ABD不符合题意；
C、风力发电机将机械能转化为电能的设备，不是用来传递信息的，故C符合题意。故选：C。
【点评】知道电磁波的特点及应用；知道发电机的能量转化过程。
6．（2分）在行驶的动车上看到路边的树木向后退，所选的参照物是（ C ）
A．地面 B．远山 C．动车 D．树木
【分析】机械运动是指一个物体相对另一个物体的位置变化。判断运动还是静止需要选
择一个参照物，然后来比较物体相对于参照物的位置有没有发生变化，发生变化就是物
体相对于该参照物是运动的，否则就是静止的。
【解答】解：小明坐在行驶的动车上，以动车为参照物，路旁的树木与动车相对位置发
生改变，所以看到路旁的树木在向后。
故选：C。
【点评】本题主要是考查学生对：运动和静止的相对性的理解和掌握。
7．（2分）小明发现家里的白炽灯突然变亮，主要原因可能是白炽灯的（ ）
A．额定电压变大 B．实际电压变大
C．额定功率变小 D．实际电压变小
【分析】白炽灯的亮度取决于它的实际功率；
（1）（3）用电器正常工作时的电压叫做额定电压，用电器在额定电压下工作时的电功
率叫做额定功率；
（2）（4）白炽灯突然变亮，说明白炽灯的实际功率变大，根据U²＝PR判断白炽灯的
实际电压的变化情况。
【解答】解：白炽灯的亮度取决于它的实际功率；
AC、用电器正常工作时的电压叫做额定电压，用电器在额定电压下工作时的电功率叫
做额定功率，对于一个用电器来说，它的额定电压和额定功率是固定的值，故AC错误；
BD、白炽灯突然变亮，说明白炽灯的实际功率变大，根据U²＝PR可知，白炽灯的实
际电压可能会变大，故B正确，D错误。
故选：B。
【点评】此题考查了额定功率与实际功率、电功率公式的应用，稍有难度。
8．（2分）如图，我国空间站正在航行。下列关于空间站的说法正确的是（ ）A．质量为零
B．全部由超导体材料构成
C．通过超声波与地面联系
D．消耗的电能主要由太阳能电池板提供
【分析】（1）物体所含物质的多少叫质量，质量与空间位置没有关系；
（2）空间站用高分子、高强度纤维材料或钛合金建造，是导体材料或绝缘体材料；
（3）超声波不能在真空中传播，电磁波可以在真空中传播；
（4）太阳能电池是将太阳能转化为电能的。
【解答】解：A、质量是物体所含物质的多少，跟物体所处的位置、状态无关，则空间
站在太空时的质量不变，不能为零，故A错误；
B、空间站用高分子、高强度纤维材料或钛合金建造，是导体材料或绝缘体材料，故B
错误；
C、超声波不能在真空中传播，电磁波可以在真空中传播，所以空间站通过电磁波与地
面联系，故C错误；
D、太阳能电池板工作时将太阳能转化成电能，所以空间站消耗的电能主要由太阳能电
池板提供，故D正确。
故选：D。
【点评】本题主要考查了质量、材料的选择、电磁波的应用以及太阳能电池板的作用等
知识，属于基础性题目。
9．（2分）如图，某兴趣小组利用干电池、铜线框和磁铁制作一个“爱心”电动机，“爱
心”能绕电池转动。下列家用电器与“爱心”电动机工作原理相同的是（ ）A． 电饭锅 B． 电风扇
C． 手电筒 D． 电视机
【分析】（1）电饭锅是利用电流的热效应来工作的。
（2）电动机是利用通电导体在磁场中受到力的作用来工作的。
（3）手电筒工作时将电能转化为光能，是利用电流的热效应。
（4）电视机工作时主要是把电能转化为光能和声能。
【解答】解：“爱心”电动机工作是利用通电导体在磁场中受到力的作用的原理来工作
的。
A、电饭锅是利用电流的热效应来工作的，与电动机原理不同，故A不符合题意；
B、电风扇是利用通电导体在磁场中受到力的作用来工作的，故B符合题意；
C、手电筒工作时将电能转化为光能，是利用电流的热效应，与电动机原理不同，故C
不符合题意；
D、电视机工作时主要是把电能转化为光能和声能，与电动机原理不同，故D不符合题
意。
故选：B。【点评】知道电动机的工作原理，属于基础性题目。
10．（2分）如图，在抛绣球的过程中，下列说法正确的是（ A ）
A．拿在手中的绣球具有惯性
B．抛离手后的绣球没有惯性
C．下落的绣球速度越来越小
D．离手的绣球速度保持不变
【分析】（1）（2）任何物体在任何情况下都有惯性；
（3）（4）力是改变物体运动状态的原因。
【解答】解：
AB、任何物体在任何情况下都有惯性，故A正确，B错误；
CD、绣球离手后上升过程中，速度变小，下落过程中速度越来越大，故CD错误。
故选：A。
【点评】本题考查了惯性、力与运动的关系，属于基础题。

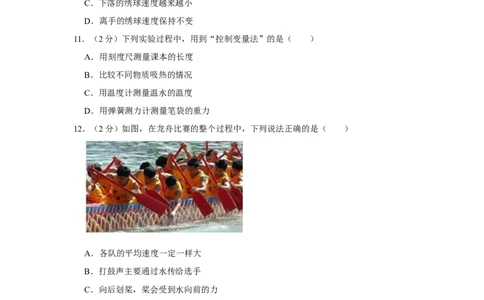

11．（2分）下列实验过程中，用到“控制变量法”的是（ ）
A．用刻度尺测量课本的长度
B．比较不同物质吸热的情况
C．用温度计测量温水的温度
D．用弹簧测力计测量笔袋的重力
【分析】探究一个物理量受多个因素影响时，要使用控制变量法，即只有一个因素不同，
同时控制其它因素相同进行的实验探究，据此分析解答即可。
【解答】解：B、因为不同物质吸热能力与物质的质量、升高的温度等因素都有关系，
所以比较不同物质吸热的情况时使用了控制变量法，故B正确；
ACD、用刻度尺测量课本的长度、用温度计测量温水的温度、用弹簧测力计测量笔袋的
重力都没有使用控制变量法，故ACD错误。
故选：B。
【点评】本题考查了控制变量法的应用与识别，属于基础题。12．（2分）如图，在龙舟比赛的整个过程中，下列说法正确的是（ C ）
A．各队的平均速度一定一样大
B．打鼓声主要通过水传给选手
C．向后划桨，桨会受到水向前的力
D．冠军队的龙舟所受阻力一定最小
【分析】（1）相同路程比时间；
（2）声音能够在固体、液体、气体中传播；
（3）当一个物体对另一个物体有力的作用时，另一个物体也同时对这个物体有力的作
用，即力的作用是相互的；
（4）阻力的大小和速度无关。
【解答】解：A、各队的路程相同，到达终点的时间不同，平均速度不同，故A错误；
B、声音能够在空气中传播，鼓声是通过空气传给选手的，故B错误；
C、桨往后划，给了水一个向后的作用力，同时也受到水向前的反作用力，龙舟前进，
说明物体间力的作用是相互的，故C正确；
D、冠军队的速度大，阻力的大小和速度无关，故D错误。
故选：C。
【点评】此题通过龙舟比赛这一盛事考查了相关的物理知识，难度不大，但涉及到的知
识点较多，综合性很强，注重了物理和生活实际的联系，体现了物理来源于生活服务于
生活的宗旨。
13．（2分）小明家连接插线板的导线折断后，他把两根导线拧在一起继续使用，用久后
发现连接处容易发热，其主要原因是连接处（ ）
A．电阻变小 B．电流比别处电流小
C．电阻变大 D．电流比别处电流大
【分析】由焦耳定律知道，电流通过导体产生的热量跟电流的平方、电阻大小和通电时
间成正比。导线相互连接处因为接触不良，易造成电阻变大，因为导线连接处与其他导线串联在电路中，通电时间是相同的，由焦耳定律可知电阻大的产生的热量越多。
【解答】解：
在家庭电路中，导线相互连接处因接触不良，该处的电阻较大，导线连接处与导线串联
在电路中，通过的电流相等、通电时间相等，由Q＝I2Rt可知，连接处产生的热量较多，
往往比别处更容易发热，加速导线老化，甚至引起火灾。
故选：C。
【点评】本题主要考查对焦耳定律及应用的了解和掌握，知道导线和导线的连接处为串
联（电流相等）是本题的关键。
二、多项选择题（本大题共3小题，每小题3分，共9分。在每小题列出的四个备选项中，
有多个选项符合题目奏求，全部选对得3分，选对但不全得2分，有选错得0分。）
（多选）14．（3分）下列关于家庭电路的说法正确的是（ ）
A．电饭锅与电视机并联
B．开关与所控制的用电器串联
C．保险丝由熔点高的合金制成
D．电能表测量的是电路两端的电压
【分析】（1）家庭电路中，各用电器之间、用电器和插座之间都是并联的。
（2）开关控制用电器或插座时，开关和用电器是串联的。
（3）保险丝是采用电阻率大熔点低的铅锑合金制成的。
（4）根据电能表的作用分析。
【解答】解：A、家用电器之间是并联的，才能保证用电器正常工作，所以电饭锅与电
视机并联，故A正确。
B、开关控制用电器时，开关和用电器是串联的，故B正确。
C、保险丝是由电阻率较大、熔点较低的铅锑合金制成的，故C错误。
D、电能表是测量电流在一段时间内做功多少的仪表，故D错误。
故选：AB。
【点评】本题考查了家庭电路的连接方式、电能表的作用、保险丝，属于基础题。
（多选）15．（3分）如图是舰载机飞离“辽宁号”航母时的情景，下列说法正确的是（
）A．引导员戴着耳罩可防止舰载机噪声产生
B．引导员戴着耳罩可减弱噪声对耳朵的伤害
C．舰载机在甲板上加速滑行时受平衡力作用
D．舰载机利用机翼上下表面的压力差获得升力
【分析】（1）防治噪声的途径：在声源处减弱，在传播过程中减弱，在人耳处减弱。
（2）处于平衡状态的物体受到的力是平衡力，处于非平衡状态的物体受到的力是非平
衡力。
（3）流体流速越快的位置压强越小，据此来分析飞机起飞时的受力情况。
【解答】解：AB、引导员戴着耳罩是在人耳处减弱噪声，可减弱噪声对耳朵的伤害，
故A错误、B正确。
C、舰载机在甲板上加速滑行时，处于非平衡状态，受非平衡力作用，故C错误。
D、舰载机飞行时能获得向上的压强差，是因为机翼上方空气流速大于机翼下方空气流
速，上方压强小于下方，从而产生向上的升力，故D正确。
故选：BD。
【点评】本题考查了防治噪声的途径、流体压强与流速的关系、力与运动的关系、平衡
状态的判断等多个知识点，有一定的综合性，但总体难度不大。
（多选）16．（3分）小明用自制的“水凸透镜”探究凸透镜成像规律，当蜡烛、“水凸
透镜”和光屏位于如图所示的位置时，光屏上呈现烛焰清晰的像，下列说法正确的是（
CD ）
A．此时成像特点与照相机的相同
B．此时“水凸透镜”的焦距为15.0cm
C．调节“水凸透镜”的厚度可改变其焦距
D．蜡烛燃烧变短，光屏上的像会向上移动【分析】（1）凸透镜成像的规律：
当u＞2f时，成倒立、缩小的实像，2f＞v＞f，应用照相机；
当u＝2f时，成倒立、等大的实像，v＝2f；
当f＜u＜2f时，成倒立、放大的实像，v＞2f，应用投影仪；
（2）“水凸透镜”的厚度变大，会聚作用变强，水透镜的焦距变小；“水凸透镜”的
厚度变小，会聚作用变弱，水透镜的焦距变大。
【解答】解：A、由图可知，物距 u＝40.0cm﹣25.0cm＝15.0cm；像距 v＝69.0cm﹣
40.0cm＝29.0cm；物距小于像距，此时应成倒立放大的实像，投影仪根据这个原理制成；
故A错误；
B、由A分析知，物距小于像距，凸透镜成倒立放大的实像，故f＜u＜2f，v＞2f，即f
＜15.0cm＜2f，29.0cm＞2f，所以7.5cm＜f＜14.5cm，
故B错误；
C、“水凸透镜”的厚度变大，会聚作用变强，水透镜的焦距变小；“水凸透镜”的厚
度变小，会聚作用变弱，水透镜的焦距变大；故C正确；
D、蜡烛燃烧变短后，烛焰的位置向下移动，根据光线过透镜的光心不改变方向可知，
像的位置向上移动，故D正确。
故选：CD。
【点评】本题考查了凸透镜成像规律及特点的应用，理解凸透镜成像的规律是关键。
三、填空题（本大题共6小题，每空1分，共12分）
17．（2分）2023年5月30日，搭载神舟十六号载人飞船的长征二号F遥十六运载火箭发
射成功。火箭升空时，燃料燃烧释放的内能转化为 机械 能，散失的能量越少，发
动机效率越 高 （选填“高”或“低”）。
【分析】火箭升空时，将燃料燃烧释放的内能转化为机械能；
热机的效率是指，用来做有用功的那部分能量与燃料完全燃烧放出的能量之比，散失的
能量越少，用来做有用功的那部分的能量就越多。
【解答】解：火箭升空时，燃料燃烧释放的内能转化为机械能；
发动机的效率是指，用来做有用功的那部分能量与燃料完全燃烧放出的能量之比，散失
的能量越少，用来做有用功的那部分的能量就越多，即效率越高。
故答案为：机械；高。
【点评】本题考查了能量的转化和热机的效率的知识，属于基础题，要求掌握。
18．（2分）我们在端午节有包粽子的习俗，煮粽子是利用 热传递 的方式增大粽子的内能；粽香四溢，说明分子在不停地做无规则的 运动 。
【分析】（1）改变内能的方式由做功和热传递；
（2）分子在永不停息地做无规则运动。
【解答】解：煮粽子时，粽子吸收热量，内能增加，是通过热传递方式增加粽子的内能；
人能闻到香味，是因为香味分子运动到人的鼻子里，是一种扩散现象，说明分子在永不
停息地做无规则运动。
故答案为：热传递；运动。
【点评】本题考查了常见的扩散现象和改变物体内能的方式，要记住改变物体内能有且
只有两种方式：做功和热传递，不能出现其它答案。
19．（2分）家中同时使用多个大功率用电器，很容易造成导线中 电流 过大而发生火
灾；直接用手去拔绝缘皮破损的电源插头，可能因接触 火线 （选填“火线”或
“零线”）造成触电。
【分析】家庭电路中电流过大的原因有两个；发生短路和用电器的总功率过大。触电的
实质是当有一定大小的电流通过人体，就会引起人体触电。
【解答】解：如果同时使用多个大功率用电器，用电器总功率过大，根据公式P＝UI，
家庭电路电压U＝220V一定，所以用电功率P越大，电流I越大，容易发生火灾；
直接用手去拔绝缘皮破损的电源插头，可能因接触火线造成触电。
故答案为：电流；火线。
【点评】此题考查的是家庭电路电流过大的原因、触电的实质，属于基础题。
20．（2分）兴趣小组用塑料瓶、锡箔纸、金属线等物品制作了简易验电器。如图所示，
将跟头发摩擦过的笔杆接触验电器的金属线，发现锡箔纸张开，说明笔杆因为 电子
转移而带电，锡箔纸带 同种 （选填“同种”或“异种”）电荷。
【分析】摩擦起电的实质是电子的转移，验电器的工作原理是：同种电荷相互排斥。
【解答】解：将跟头发摩擦过的笔杆接触验电器的金属线，发现锡箔纸张开，说明笔杆
因为电子转移而带电，锡箔纸带同种电荷相互排斥而张开。
故答案为：电子；同种。
【点评】本题考查验电器原理、摩擦起电的实质，难度不大。21．（2分）如图是简易榨汁杯的电路原理图，工作站有榨汁、加热、保温三挡。当闭合
开关 S 时，榨汁杯处于榨汁挡；只闭合开关S 时，榨汁杯处于 保温 挡。
1 2
【分析】（1）榨汁杯处于榨汁挡时，只有电动机工作，据此结合电路图分析应闭合的
开关；
（2）由P＝UI＝ 可知，当电源电压一定时，电路电阻越大，功率越小，根据电路图
分析电路结构，结合并联电路电阻规律和P＝UI＝ 可知各挡位时电路的连接。
【解答】解：（1）榨汁杯处于榨汁挡时，只有电动机工作，由电路图可知，此时应只
闭合开关S ；
1
（2）当只闭合开关S 时，电路为R 的简单电路，闭合开关S 和S 时，R 、R 并联；
2 1 2 3 1 2
因为并联电路的总电阻小于各支路的电阻，所以由P＝UI＝ 可知，R 、R 并联时，
1 2
电路中的电阻最小，电功率最大，榨汁杯为加热挡；电路为R 的简单电路时，电路中
1
的电阻最大，电功率最小，榨汁杯为保温挡；因此只闭合开关S 时，榨汁杯处于保温挡。
2
故答案为：S ；保温。
1
【点评】本题并联电路的特点和电功率公式的应用，正确的判断不同挡位时电路的连接
方式是关键。
22．（2分）质量分布均匀的实心正方体A、B置于水平桌面上，如图甲。将B沿水平方向
截取高为h的柱体，并将该柱体叠放在A上，A、B剩余部分对桌面的压强p随截取高
度h的变化关系如图乙，则 B的密度为 600 kg/m3，A的重力为 6 N（g取
10N/kg）。【分析】（1）由图乙可知截取高度h为0时，B对水平桌面的压强，根据p＝ gh可得
B的密度； ρ
（2）由图乙可知B的高度，根据p＝ gh可得h＝2cm时B剩余部分对桌面的压强，根
ρ
据p＝ ＝ 表示出h为2cm和10cm时候A的压强，然后联立方程可得A的重力。
【解答】解：（1）由图乙知，B的高度为h ＝10cm＝0.1m，截取高度h为0时，B对
B
水平桌面的压强为p ＝600Pa，
B
B 为质量分布均匀的实心正方体，根据 p＝ gh 得， ＝ ＝
B
600kg/m3； ρ ρ
（2）截取高度h为2cm时，B剩余部分的高度为h '＝10cm﹣2cm＝8cm＝0.08m，
B
B剩余部分对水平桌面的压强为：p '＝ gh '＝600kg/m3×10N/kg×0.08m＝480Pa，
B B B
此时B截去的质量m
1
＝
B
V
1
＝600kg/m3 ρ×0.1m×0.1m×0.02m＝0.12kg；
此时B截去的重力G
1
＝mρ1 g＝0.12kg×10N/kg＝1.2N；
A对水平桌面的压强p ＝ ，
1
即：480Pa＝ ...①
截取高度h为10cm时，B的重力G ＝m g＝ V g＝600kg/m3×0.1m×0.1m×0.1m×10N/kg
2 2 B 2
＝6N； ρ
A对水平桌面的压强p ＝ ，
2即：800Pa＝ ...②
联立①②可得G ＝6N。
A
故答案为：600；6。
【点评】本题考查压强、重力公式和密度公式的运用，关键是从图中获取有效的信息，
有一定难度。
四、作图题（本大题共2小题，共4分）
23．（2分）在图中画出苹果所受重力G的示意图。
【分析】苹果所受的重力竖直向下，从重力的作用点，沿重力的方向作有向线段，即可
画出重力的示意图。
【解答】解：苹果所受的重力竖直向下，从重力的作用点﹣﹣苹果的重心竖直向下画有
向线段，即可画出苹果所受重力的示意图，如图所示：
【点评】力的示意图就是将力的大小、方向、作用点表示在图上，特别注意重力的重心
和方向。
24．（2分）如图是经平面镜反射后的反射光线，请画出射向平面镜的入射光线和进入空
气中的折射光线。【分析】（1）在反射现象中，反射光线、入射光线分居法线两侧，反射角等于入射角；
画反射光线，要根据光的反射定律，先画出法线，然后根据两角相等画出；
（2）光从水中垂直水面射入空气中时，传播的方向不变。
【解答】解：（1）过入射点画出法线，法线与镜面垂直，并且用虚线表示；根据光的
反射定律，画出反射光线；光从水中垂直水面射入空气中时，传播的方向不变。如图所
示：
【点评】本题考查了反射定律和折射定律的应用，属于基础性题目。
五、实验探究题（本大题共4小题，共25分）
25．（5分）在“探究物体的动能跟哪些因素有关”的实验中，让不同质量的钢球从斜槽
同一高度由静止开始滚下，将静止在水平面上的木块撞出一段距离，如图所示。
（1）在钢球从斜槽滚下的过程中，钢球的重力势能转化为 动能 。
（2）实验表明，钢球质量越大，将木块撞得越远，对木块做功越 多 。钢球的动能
就越 大 。
（3）在水平面上，被撞出的木块由于受到 阻 力的作用而停下。假如水平面光滑且
足够长，它将做 匀速 直线运动。
【分析】（1）影响动能的因素是质量和速度，影响重力势能的因素是质量和高度，二
者可以相互转化；（2）影响滑动摩擦力大小的因素是压力和接触面的粗糙程度，据此判断；
（3）力是改变物体运动状态的原因；
如果水平面绝对光滑，木块被撞击后将做匀速直线运动。
【解答】解：（1）钢球从斜槽中滚下的过程中，高度降低、速度增大，所以重力势能
转化成动能；
（2）钢球质量越大，木块被撞得越远，表明钢球对木块做的功越多，钢球的动能就越
大；
（3）木块最终会停下来是因为受到阻力的作用；
如果水平面是绝对光滑且足够长的，没有阻力作用，木块被撞击后将做匀速直线运动。
故答案为：（1）动能；（2）多；大；（3）阻；匀速。
【点评】明确本实验中研究动能大小的决定因素时运用了控制变量法，反映动能多少时
运用了转换法。
26．（6分）（1）如图甲所示，在“探究平面镜成像的特点”的实验中，对所选择的蜡烛
A、B的要求是外形 相同 （选填“相同”或“不同”）；蜡烛A在玻璃板后面的像
不能 （选填“能”或“不能”）在光屏上呈现。
（2）在“探究水沸腾时温度变化的特点”的实验中，水中产生大量气泡，温度计示数
保持不变，如图乙所示，说明水沸腾时，温度 不变 ，沸点是 9 9 ℃。
（3）如图丙所示，导体ab沿竖直方向运动，灵敏电流计指针 不会 偏转；若导体
ab沿V方向运动，灵敏电流计指针 会 偏转。（两空均选填“会”或“不会”）
【分析】（1）实验中选取两段完全相同的蜡烛，是为了比较像与物的大小关系；
实像是实际光线会聚而成的，可以成在光屏上；虚像不是实际光线会聚而成的，不能成
在光屏上；
（2）水沸腾时的温度特点：吸热温度保持不变；液体沸腾时的温度叫做沸点；根据温
度计的分度值读出示数；（3）闭合电路的一部他导体在做切割磁感线运动时，会产生感应电流，这叫电磁感应
现象；
如果运动方向不切割磁感线，是不会产生感应电流的。
【解答】解：（1）选择蜡烛A和B的要求是：选取两段完全相同的蜡烛，是为了比较
像与物的大小关系；
因为平面镜所成的像是虚像，光屏能承接实像，而不能承接虚像，所以蜡烛 A在玻璃板
后面的像不能在光屏上呈现；
（2）在“探究水沸腾时温度变化的特点”的实验中，水中产生大量气泡，说明水已经
沸腾，温度计示数保持不变，说明水沸腾时，温度不变，温度计示数如图乙所示，温度
计的分度值为1℃，示数为99℃，说明沸点是99℃。
（3）由图丙可知，蹄形磁体的上边是N极，下边是S极，两极间的磁场方向是从上到
下，导体ab沿竖直方向运动，导体不会切割磁感线，故不会产生感应电流，灵敏电流
计的指针将不会偏转；
由于磁感线方向是竖直向下的，若导体ab沿V方向运动，所以会产生感应电流，灵敏
电流计的指针将会偏转。
故答案为：（1）相同；不能；（2）不变；99；（3）不会；会。
【点评】本题考查了平面镜的成像特点、液体沸腾特点以及电磁感应现象，是一道基础
题，难度不大。
27．（7分）某小组在测量液体密度的实验中：
（1）调节天平横梁平衡时，先把 游码 移到标尺左端零刻度线处，若指针静止时指
在分度盘中央刻度线的左侧，则应向 右 （选填“左”或“右”）调节平衡螺母，
使横梁平衡。
（2）用天平测出空烧杯的质量，如图甲所示，质量为 37. 4 g。用天平称量时，天平
是 等臂 （选填“省力”“费力”或“等臂”）杠杆。
（3）将花生油倒入空烧杯，测出其总质量，再将烧杯中的花生油倒入量筒中测出其体积，但花生油太多，无法全部倒入量筒中。经小组讨论，只需增加一个步骤用天平测出
剩余花生油和烧杯 的质量，即可求出花生油的密度。
（4）受《天工开物》中桔槔汲水（图乙）启发，小组自制了“杠杆密度计”如图丙，
将一轻质细硬杆用细线固定在O点并悬挂起来，物块固定悬挂在A点，把不计质量的矿
泉水瓶装满水，用细线悬挂在杆上，将悬挂点移至B点，使杆在水平位置平衡。换用相
同的矿泉水瓶装满不同液体，重复以上操作，在杆上可标出悬挂点B 、B 、B ……对应
1 2 3
密度的刻度值。
①若B
1
点在B点的左侧，则B
1
点对应的密度
1
与水的密度
水
的关系是
1
＞
水
（选填“＜”、“＝”或”＞”）。 ρ ρ ρ ρ
②若测得B、B
2
到O点的距离分别为1、l
2
，则B
2
点标注的密度值为
水
（用
ρ
及题给字母表示）。
水
ρ【分析】（1）天平使用之前要调平，指针的偏转方向判断天平哪端下沉，调节过程中，
平衡螺母向下沉的反方向移动；
（2）在读数时，天平上所有砝码的质量加上游码所对的数值即待测物体的质量；天平
平衡时可看成等臂杠杆；
（3）倒入花生油后烧杯和花生油的总质量与剩余花生油和烧杯总质量差就是倒入量筒
中花生油质量，由此分析解答；
（4）根据杠杆平衡条件进行分析解答。
【解答】解：（1）把天平放在水平桌面上，将游码移到标尺左端的零刻度线处，发现
指针指在分度盘中央刻度线的左侧，小华应将平衡螺母向右调节，使天平横梁平衡；
（2）由图甲知，标尺的分度值为0.2g，所以空烧杯的质量：m＝20g+10g+5g+2.4g＝
37.4g；
天平平衡时可看成等臂杠杆；
（3）最初烧杯和花生油的总质量与剩余花生油和烧杯总质量之差等于倒入量筒中花生
油的质量，所以增加的步骤为：用天平测出剩余花生油和烧杯总质量；
（4）①由图丙知，物块固定悬挂在A点，即 、OA不变，
A
若B
1
点在B点的左侧，则B
1
点对应的力臂OBρ1 小于OB，据杠杆平衡条件知，
A
×OA
＝
1
×OB
1
，
A
×OA＝ 水×OB， ρ
则ρ 1 ＞ 水 ；ρ ρ
ρ ρ②若测得B、B 到O点的距离分别为1、l ，据杠杆平衡条件知， ×OA＝ ×l ，
2 2 A 2 2
A
×OA＝ 水×l， ρ ρ
ρ则
2
×l
2
＝ρ 水×l，
ρ ρ
所以B
2
点标注的密度值为
2
＝
水
。
ρ ρ
故答案为：（1）游码；右；（2）37.4；等臂；（3）剩余花生油和烧杯；（4）①＞；
② 水 。
ρ
【点评】本题考查了天平调节，液体密度的测量，要熟练掌握。
28．（7分）实验小组在实验时，不慎将灯泡L 的玻璃外壳碰碎。他们惊奇地发现L 几乎
2 2
不发光，与其串联的灯泡L 不仅没有熄灭，反而更亮。开关断开后的电路如图甲，L
1 1
和L 都标有“2.5V 0.3A”字样。针对上述现象，探究下列问题：玻璃破碎后，L 的灯
2 2
丝电阻发生了什么变化？玻璃外壳究竟起什么作用？
（1）玻璃外壳破碎前L 的电压和电流分别为1.20V和0.20A；玻璃外壳破碎后，两端
2
的电压变为0.40V，通过的电流变为如图乙所示，则电流为 0.22 A。初步分析可知：
玻璃破碎后，L 电阻 变小 （选填“变大”或“变小”）。
2
（2）为进一步探究玻璃外壳破碎后L 电阻变化特点，对L 、L 的电流和电压进行测量，
2 1 2
实验数据记录如表。分析发现，L 的电阻 大于 （选填“大于”或“小于”）玻璃
1
外壳破碎后L 的电阻。
2
灯泡 实验次序 1 2 3 4 5 6L 、L 电流I/A 0.16 0.18 0.20 022 0.24 0.26
1 2
L 电压U /V 0.78 1.00 1.20 1.50 1.80 2.10
1 1
L 电压U /V 0.20 0.23 0.30 0.41 0.52 0.80
2 2
（3）实验中，对着L 吹气，发现L 两端电压突然变小、电流突然变大，说明吹气加快
2 2
L 灯丝表面空气流速，加快其散热速度，从而使灯丝电阻变小。由此推断，灯丝的电阻
2
大小与 温度 有关，玻璃外壳可能起到 隔热保温 的作用。
（4）细心的同学在实验过程中发现，灯丝呈螺旋状，于是提出新的问题：为什么将灯
丝设计成螺旋状？你认为这样设计的目的是① 减少散热 ；② 增大导体的长度 。
【分析】（1）电流表读数前要弄清楚它的零刻度、量程和分度值；根据欧姆定律比较
玻璃破碎前后的电阻值。
（2）根据欧姆定律进行分析比较。
（3）灯泡的灯丝电阻与温度有关；玻璃外壳可以隔热保温。
（4）灯丝设计成螺旋状可以减少散热，增大导体的长度。
【解答】解：（1）玻璃外壳破碎后，两端的电压变为0.40V，通过的电流变为如图乙所
示，则电流为0.22A；玻璃外壳破碎前，灯丝的电阻为 ；玻璃外壳破
碎后，灯丝的电阻为 ；比较可知：玻璃破碎后，L 电阻变
2
小。
（2）为进一步探究玻璃外壳破碎后L 电阻变化特点，对L 、L 的电流和电压进行测量，
2 1 2
实验数据记录如表。分析发现，L 的电阻大于玻璃外壳破碎后L 的电阻，因为在相同
1 2
的电流下，灯泡L 两端的电压始终高于灯泡L 两端的电压。
1 2
（3）由此推断，灯丝的电阻大小与温度有关，温度越低，电阻越小；玻璃外壳可能起
到隔热保温的作用。
（4）将灯丝设计成螺旋状的目的是：①减少散热；②增大导体的长度。
故答案为：（1）0.22；变小；（2）大于；（3）温度；隔热保温；（4）①减少散热；
②增大导体的长度。
【点评】知道串联电路的电流规律；知道灯丝的电阻与温度有关；知道螺旋形灯丝的优
点。六、综合应用题（本大題共3小题，共24分。解答时要求在答题卡相应的答题区域内写出
必要的文字说明、计算公式和重要的演算步骤，只写出最后答案，未写出主要计算过程的
不得分）
29．（6分）在劳动实践活动中，小明在平直的道路上用推车运送小麦，如他60N的水平
推力推着推车，以1m/s的速度匀速前进了一段距离，所用的时间为5s，求：
（1）推车通过的路程；
（2）推车受到的阻力；
（3）推力做的功。
【分析】（1）已知速度与时间，由速度变形公式可以求出路程；
（2）由二力平衡分析推车受到阻力的大小；
（3）由公式W＝Fs可以求出推车所做的功。
【解答】解：（1）由v＝ 可知，推车通过的路程为s＝vt＝1m/s×5s＝5m；
（2）因为推车在平直道路上匀速行驶，处于平衡状态，所以推力与阻力是一对平衡力，
两者大小相等，即f＝F＝60N；
（3）推力做的功为W＝Fs＝60N×5m＝300J。
答：（1）推车通过的路程为5m；
（2）推车受到的阻力为60N；
（3）推力做的功为300J。
【点评】本题考查了求速度、二力平衡、功的问题，应用速度公式、功的计算公式即可
正确解题，本题是一道基础题。
30．（8分）实践基地芒果获丰收，为筛选优质大果，设计自动筛选装置如图甲，检测装
置电路图如图乙，电源电压恒为12V，电阻R 为20 ，R为压敏电阻，其阻值随压力变
0
化关系如图丙。当电路电流小于0.15A时，不达标的Ω芒果将被推离传送带，达标芒果继
续被传送到指定位置，实现自动筛选。求：（1）若R与R 阻值相等，R消耗的电功率；
0
（2）此装置能筛选出重力至少为多大的芒果；
（3）若想筛选出重力至少为2N的芒果，有同学建议：仅适当增加R 的阻值即可。你
0
认为他的建议可行吗？请通过计算做出判断。
【分析】由图乙可知，两电阻串联，电流表测电路中的电流；
（1）根据串联电路的电阻特点和欧姆定律求出电路中的电流，根据P＝UI＝I2R求出R
消耗的电功率；
（2）根据欧姆定律求出电路中的最大总电阻，根据串联电路的电阻特点求出压敏电阻
R的阻值，根据图丙找出此时压敏电阻受到的压力，进而求出此装置能筛选出的芒果；
（3）根据图丙可知，压力为2N时，压敏电阻的阻值，根据串联电路的电阻特点求出为
了筛选出重力至少为2N的芒果，R 的阻值，与的原始阻值进行比较，进而判断是否可
0
行。
【解答】解：由图乙可知，两电阻串联，电流表测电路中的电流；
（1）由串联电路的电阻特点和欧姆定律可知，此时电路中的电流：I ＝ ＝
1
＝ ＝0.3A，
则R消耗的电功率：P ＝ R＝（0.3A）2×20 ＝1.8W；
R
Ω
（2）由欧姆定律可知，电路中的最大总电阻：R最大 ＝ ＝ ＝80 ，
Ω
由串联电路的电阻特点可知，此时压敏电阻R的阻值：R'＝R最大 ﹣R
0
＝80 ﹣20 ＝
60 ， Ω Ω
由Ω图丙可知，此时压敏电阻受到的压力为1N，即此装置能筛选出重力至少为1N的芒果；
（3）由图丙可知，压敏电阻的阻值随着压力的增大而减小，当压力为2N时，压敏电阻的阻值为40 ，
由串联电路的电阻特点可知，为了筛选Ω出重力至少为2N的芒果，R
0
的阻值为R
0
'＝R最
大
﹣R″＝80 ﹣40 ＝40 ＞20 ，
因此适当增加Ω R
0
的Ω阻值可Ω以让Ω重力小于2N的芒果被推离传送带，将重力至少为2N的
芒果继续被传送到指定位置。
答：（1）若R与R 阻值相等，R消耗的电功率为1.8W；
0
（2）此装置能筛选出重力至少为1N的芒果；
（3）他的建议可行，将R 的阻值增大到40 即可。
0
【点评】本题考查串联电路的电阻、欧姆定Ω律和电功率公式的应用，关键是根据图像读
出相关的信息。
31．（10分）人工涂抹油漆难精准且气味难闻，于是某团队设计了“智能浸泡上漆器”，
如图所示，上漆器由柱形硬质浮杆、力传感器、工作台、挡板等组成。浮杆的质量为
0.2kg，底面积为2×10﹣3m2；力传感器固定且与浮杆接触但无压力；工作台固定在上漆
器底部，其上表面积为0.5m2，高为0.1m。将待上漆的质量分布均匀的柱体A放在工作
台中央，将挡板固定在1m高处，开始注漆；当浮杆对力传感器的压力为14N时，停止
注漆，完成对柱体A的上漆。已知柱体A的质量为500kg，底面积为1m2，高为0.8m，
油漆密度为l×103kg/m3。g取10N/kg。求：
（1）当漆面上升至0.1m时，油漆对上漆器底部的压强；
（2）当漆面上升至0.4m时，柱体A对工作台的压强；
（3）停止注漆时，柱体A被上漆的高度。
【分析】（1）当油漆上升至0.1m时，根据p＝ gh求油漆对上漆器底部的压强；
（2）当油漆上升至0.4m时，由F浮 ＝ gV排求ρ柱体A受到的浮力，再与重力进行比较，
ρ判断柱体A的沉浮状态，从而确定柱体A对工作台的压力，根据p＝ 求压强；
（3）停止注漆时，对浮杆受力分析，计算浮杆受到的浮力，从而确定油漆的高度，再
判断柱体A所受浮力与重力的关系，确定柱体A的沉浮状态，从而计算柱体A浸入油
漆的深度。
【解答】解：（1）当油漆上升至 0.1m 时，油漆对上漆器底部的压强 p＝ gh＝
1×103kg/m3×10N/kg×0.1m＝1000Pa； ρ
（2）当油漆上升至 0.4m 时，则柱体 A 受到的浮力 F 浮 ＝ gV 排 ＝ gSh＝
1×103kg/m3×10N/kg×1m2× （ 0.4m﹣ 0.1m ） ＝ 3000N ， 柱 体 A 的 ρ重 力 G ＝ρmg ＝
500kg×10N/kg＝5000N，故此时重力大于浮力，故柱体A未上浮，则对工作台的压力F
＝G﹣F浮 ＝5000N﹣3000N＝2000N；由于柱体A的底面积大于工作台的上表面积，故
受力面积为工作台的上表面积，则柱体 A 对工作的台的压强：p＝ ＝ ＝
4000Pa；
（3）已知浮杆的质量为0.2kg，则浮杆的重力G杆 ＝mg＝0.2kg×10N/kg＝2N，浮杆对力
传感器的压力为14N，则浮杆受到的浮力F′
浮
＝2N+14N＝16N，浮杆排开油漆的体积
V排 ＝ ＝ ＝1.6×10﹣3m3；
则油漆的深度h＝ ＝ ＝0.8m；柱体A受到的浮力F浮 ′′＝ gV排 ′
＝1×103kg/m3×10N/kg×1m2×（0.8m﹣0.1m）＝7000N，此时F浮 ′′＞G
A
，则柱 ρ 体A漂
浮，浮力等于重力，故此时的V′′
排
＝ ＝ ＝0.5m3；浸
入油漆的深度 h′＝ ＝ ＝0.5m，柱体 A 露出的高度为 0.8m﹣0.5m＝
0.3m，油漆面到挡板的高度为1m﹣0.8m＝0.2m，故柱体A只能露出0.2m的高度，则柱体A实际浸入油漆的高度为0.6m。
答：（1）当漆面上升至0.1m时，油漆对上漆器底部的压强为1000Pa；
（2）当漆面上升至0.4m时，柱体A对工作台的压强为4000Pa；
（3）停止注漆时，柱体A被上漆的高度为0.6m。
【点评】本题考查压强的计算、沉浮条件的应用、阿基米德原理，属于一道综合题，分
析比较复杂。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/6/30
9:14:26；用户：15972770568；邮箱：15972770568；学号：26197019
