2023年江苏省扬州市中考物理试卷
一、选择题（本题共12小题，每小题2分，共24分。每小题给出的四个选项中只有一个
选项正确）
1．（2分）（2023•扬州）下列数据最接近实际的是（ ）
A．液晶电视机的额定功率约100W
B．两个鸡蛋的质量约100mg
C．人洗澡舒适的水温约20℃
D．人正常骑自行车的速度约1.2km/h
2．（2分）（2023•扬州）下列光现象与物理知识对应正确的是（ ）
A．水中的倒影——光的直线传播
B．潭清疑水“浅”——光的反射
C．树荫下的光斑——光的反射
D．海市蜃楼——光的折射
3．（2分）（2023•扬州）夏天，打开冰箱门时，门附近会出现“白气”，它所发生的物
态变化是（ ）
A．熔化 B．汽化 C．液化 D．凝华
4．（2 分）（2023•扬州）如图所示，下列做法中电磁铁不能吸引更多大头针的是
（ ）
A．只提高电源电压
B．只将滑片P向左移动
C．只增加螺线管线圈的匝数
D．只将铁芯换成同规格的铜芯
5．（2分）（2023•扬州）下列与比热容有关的生活现象，描述正确的是（ ）
A．沙漠地区昼夜温差小
B．汽车发动机常用水做冷却剂
C．在太阳光的照射下，干泥土比湿泥土升温慢
D．“早穿棉袄午穿纱，围着火炉吃西瓜”是我国沿海地区的生活写照6．（2分）（2023•扬州）物流仓库值班室，当前门来人时灯亮，后门来人时电铃响。下
列电路设计符合要求的是（ ）
A．
B．
C．
D．
7．（2分）（2023•扬州）若地球上的物体所受的重力突然消失：①物体将没有质量；②
摩擦力将不存在；③火焰的形状是球形的；④瀑布将消失。其中正确的是（ ）
A．①② B．②③ C．③④ D．①④
8．（2分）（2023•扬州）人类对物质世界两极的探索永未停步，下列说法不正确的是（
）
A．对微观世界的探索是由大到小不断深入的
B．电子的发现说明原子核是由更小的微粒组成
C．“中国天眼”射电望远镜使人类对宇宙的探索越来越远D．宇宙是一个有层次的天体结构系统

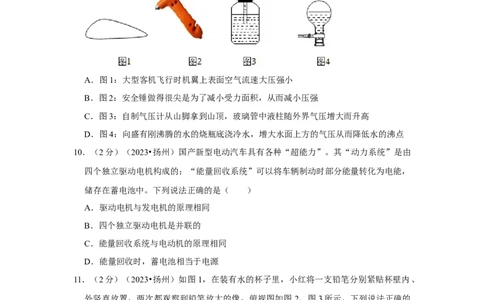

9．（2 分）（2023•扬州）如图，下列有关压强的描述正确的是（ ）
A．图1：大型客机飞行时机翼上表面空气流速大压强小
B．图2：安全锤做得很尖是为了减小受力面积，从而减小压强
C．图3：自制气压计从山脚拿到山顶，玻璃管中液柱随外界气压增大而升高
D．图4：向盛有刚沸腾的水的烧瓶底浇冷水，增大水面上方的气压从而降低水的沸点
10．（2分）（2023•扬州）国产新型电动汽车具有各种“超能力”。其“动力系统”是由
四个独立驱动电机构成的；“能量回收系统”可以将车辆制动时部分能量转化为电能，
储存在蓄电池中。下列说法正确的是（ ）
A．驱动电机与发电机的原理相同
B．四个独立驱动电机是并联的
C．能量回收系统与电动机的原理相同
D．能量回收时，蓄电池相当于电源
11．（2分）（2023•扬州）如图1，在装有水的杯子里，小红将一支铅笔分别紧贴杯壁内、
外竖直放置，两次都观察到铅笔放大的像，俯视图如图 2、图3所示。下列说法正确的
是（ ）
A．图2中铅笔向前移，像一直变小
B．图2中铅笔向前移，像先变小后变大C．图3中铅笔向后移，像一直变大
D．图3中铅笔向后移，像先变小后变大
12．（2分）（2023•扬州）如图所示，在“探究电流与电阻的关系”时，电源电压恒为
4.5V，R 可选用5 、10 、20 的电阻，滑动变阻器R 规格为“25 0.5A”，电压表
1 2
（量程为0V～3V）Ω，电流Ω 表（Ω量程为0～0.6A）。下列说法正确的是Ω（ ）

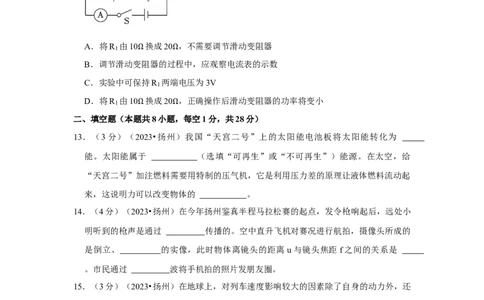

A．将R 由10 换成20 ，不需要调节滑动变阻器
1
B．调节滑动变Ω阻器的过Ω程中，应观察电流表的示数
C．实验中可保持R 两端电压为3V
1
D．将R 由10 换成20 ，正确操作后滑动变阻器的功率将变小
1
二、填空题（本题Ω共8小题Ω，每空1分，共28分）
13．（3分）（2023•扬州）我国“天宫二号”上的太阳能电池板将太阳能转化为
能。太阳能属于 （选填“可再生”或“不可再生”）能源。在太空，给
“天宫二号”加注燃料需要用特制的压气机，它是利用压力差的原理让液体燃料流动起
来，这说明力可以改变物体的 。
14．（4分）（2023•扬州）在今年扬州鉴真半程马拉松赛的起点，发令枪响起后，远处小
明听到的枪声是通过 传播的。空中直升飞机对赛况进行航拍，摄像头所成的
是倒立、 的实像，此时物体离镜头的距离 u与镜头焦距f之间的关系是
。市民通过 波将手机拍的照片发朋友圈。
15．（3分）（2023•扬州）在地球上，对列车速度影响较大的因素除了自身的动力外，还
有车与轨道间的 力。我国在超高速磁悬浮领域的技术全球领先，磁悬浮列车
利用 实现列车与轨道之间的悬浮。杭州距上海约200km，未来中国
超级高铁的速度可达1000km/h，只需要 min即可到达。
16．（6分）（2023•扬州）小淼在家自制了一杯颜色深浅不同的蓝莓汁，能透过玻璃杯看
到蓝莓汁，是因为玻璃的 好。静置一段时间后，蓝莓汁的颜色变均匀，是
因为 。接着他用托盘天平、量筒和小烧杯测量这杯蓝莓汁的密度，
测得数据如图所示，则倒入量筒中蓝莓汁的质量是 g，体积是cm3，蓝莓汁的密度是 kg/m3。实验中，在将蓝莓汁沿筒壁倒入量筒后，
小淼立即读出体积大小，则所测密度值偏 。
17．（4分）（2023•扬州）利用高脚玻璃杯做几个小实验：
（1）倒入适量的水，用湿手摩擦杯口会发出声音，是由于物体 产生的。改
变杯内水量，声音的 会发生改变。
（2）如图所示，纸片被迅速击打出去后，鸡蛋落入杯中，是因为鸡蛋具有 。
（3）在水中装满水后，杯口朝下，竖直向上提杯（杯口未离开水面）的过程中，杯内
水 （选填“减少”或“充满”）。
18．（3分）（2023•扬州）请补全下面知识结构图。
（1） ；
（2） ；
（3） 。
19．（2分）（2023•扬州）小锋设计如图所示的电路来判断梅雨季节教室里相对湿度的变
化。选用的器材有：3V电源、湿度传感器（其电阻R 的阻值随相对湿度的增大而减
s
小）、定值电阻R＝2×103 、一只电压表（量程为0～3V）等。当相对湿度为40%时，
ΩR＝1×103 ，电压表示数为2V，则电压表是并联在 的两端，当电压表示数变
s
大时，教室Ω里相对湿度在 。
20．（3分）（2023•扬州）学习电学知识后，小芳把裸铜线分别在两个削尖的铅笔芯上绕
几圈，使笔尖刚好接触，如图所示，接上9V的电源，接触点出现了明亮的电火花，是
因为铅笔尖接触处的 ；若让电火花更亮些，方法是 ，原理
是 。
三、解答题（本题共11小题，共48分。解答24、25题时应有解题过程）
21．（2分）（2023•扬州）如图，作出漂浮在水面上的物体所受的重力和浮力的示意图。
22．（2分）（2023•扬州）如图，作出物体AB在平面镜中所成的像A'B'。
23．（2分）（2023•扬州）如图，将带有开关的五孔插座正确接入家庭电路中。
24．（4分）（2023•扬州）一个奖牌挂在弹簧测力计下，示数为1.8N。当奖牌浸没在水中时，弹簧测力计的示数为1.6N。已知
水
＝1.0×103kg/m3，g取10N/kg。求：
（1）奖牌的质量。 ρ
（2）奖牌的体积。
25．（6分）（2023•扬州）一款电保温杯垫，如图所示，能使杯垫上杯内的水持续保温在
55℃左右，功率为16W。把质量为200g、初温为51℃的水倒入杯中保温，5min后升高
到55℃。已知c水 ＝4.2×103J/（kg•℃）。求这段时间内：
（1）水吸收的热量。
（2）杯垫消耗的电能。
（3）杯垫给水加热的效率。
26．（4分）（2023•扬州）“探究光的反射规律”装置如图所示，白纸板放在水平桌面上，
再将一块平面镜竖直放在纸板上，在纸板上安装一支可自由移动的激光笔，使其发出的
光紧贴纸板入射。
（1）图中的入射角是 度。
（2）当 时，反射光线与入射光线重合。此时入射光线向右偏转一定角
度，反射光线向 偏转。
（3）多次实验在纸板上画出入射光线和对应的反射光线后，发现没有量角器，为了得
出反射角等于入射角这一结论，你的操作是 。
27．（4分）（2023•扬州）如图所示，在估测薯片热值的实验中，小军设计了两种对水加
热的方式。
方式一：薯片在小烧杯中燃烧；
方式二：薯片在燃烧皿中燃烧。
两种加热方式中合理的是 。在进行实验时，要让薯片充分燃烧，操作是。
用天平量取100g水，并测出一片薯片的质量，用以上选取的方式燃尽薯片，并用温度
计 测 出 水 升 高 的 温 度 ， 所 测 出 的 薯 片 热 值 偏 ， 原 因 是
。
28．（4分）（2023•扬州）同学们在体育课上做仰卧起坐，前半段是背部由平躺地面变成
脊柱弯曲，后半段是上半身完全离开地面。
（1）仰卧起坐时，人体可看成杠杆模型，O为支点，肌肉的拉力F为动力。如图所示，
请画出杠杆模型的阻力臂l。
（2）先将头向前抬起，可以减小 力臂。在平躺至坐起的过程中，运动员肌肉
所施加的动力变化情况是 。
（3）同学们可以改变仰卧起坐的快慢，来控制体育锻炼的效果，从物理学角度分析，
其实质是改变 的大小。
29．（6分）（2023•扬州）小红用如图1所示的电路测量定值电阻R 的阻值。
x（1）在图1中连接错误的一根导线上打叉并改正（要求滑片P左移时，电流表示数变
大）。
（2）正确连接电路，闭合开关后，发现无论怎样移动滑动变阻器的滑片P，电流表始终
无示数，电压表示数接近电源电压，其原因是 。排除故障后，移动滑片
P，当电压表示数为1.5V时，电流表示数如图2所示，则定值电阻R ＝ 。小红
x
认为电阻值已经测出，便开始整理实验器材，她的实验不足之处是 Ω 。
（3）小红继续测量小灯泡的阻值，但发现电压表已损坏，于是找来一个电阻箱，设计
如图3所示电路。操作如下：
①将待测的小灯泡接入电路中M、N两点间，闭合开关，电流表示数为I；
②取下小灯泡，将电阻箱接入M、N两点间，调节电阻箱，使 ，此
时电阻箱示数如图4所示，则小灯泡的阻值约为 。
30．（6分）（2023•扬州）在学习了机械效率的相关知识后，课Ω外研究小组有同学猜想：
同一个机械的机械效率是不变的。为了验证猜想，他们用如图所示的滑轮组进行实验，改变钩码个数，用弹簧测力计沿竖直方向拉着细绳，使钩码匀速向上运动，测得的数据
如表1。
表1
实验 钩码重 钩码上升的高 绳端拉力 绳端移动距 有用功W 总功W 机械效率
次数 G/N 度h/m F/N 离s/m 有用/J 总/J /%
η
1 2 0.1 1.0 0.3 0.2 0.30 66.7
2 3 0.1 1.4 0.3 0.3 0.42 71.4
3 5 0.1 2.2 0.3 0.5 0.66 75.8
（1）分析表中的数据，他的猜想是 （选填“正确”或“错误”）的。
（2）实验小组又进行了如下的探究：改变滑轮的个数组成不同的滑轮组，仍用弹簧测
力计沿竖直方向向上匀速拉动细绳，测得的数据如表2。
表2
实验 动滑轮 钩码重 绳端拉力 钩码上升的 绳端移动 有用功 总功W 机械效
次数 个数 G/N F/N 高度h/m 距离s/m W有用/J 总/J 率 /%
4 1 6 3.6 0.2 0.4 1.2 1.44 83η.3
5 2 6 2.4 0.2 0.8 1.2 1.92 62.5
6 3 6 2.2 0.2 1.2 1.2 2.64 45.5
分析数据可知：物重相同，动滑轮个数越多越省力，但机械效率越 。进一步分
析还发现，当滑轮组越来越省力时，它的额外功越来越大，甚至会出现额外功
有用功的情况，所以设计一个机械模型时，既要考虑省力，还要考虑 。
（3）根据表 2 中的数据，如果增加动滑轮个数继续实验，将会出现的困难是
，你的改进方法是 。
31．（8分）（2023•扬州）“芒种”前后是麦子成熟收割的时间，需要及时把麦子颗粒归
仓。（1）如图1所示是古代农人打麦的场景，把打麦工具高高举起，它的重力势能变
。
（2）现在很多地方都用联合收割机收割麦子，某收割机的参数如表
割幅（m） 2.2/2.5
履带接地总面积（m2） 3.6
喂入量（kg/s） 3/4/4.5
功率（kW） 60
发动机效率 40%
油箱容积（L） 72
满油时整机质量（kg） 2880
①满油时收割机对水平地面的压强是 Pa。（g取10N/kg）
②如图2所示，收割过程中收割机相对于同行的装载机是 （选填“运动”或
“静止”）的；收割机功率保持 60kW不变，收割过程中减慢行驶速度，是为了
。收割一块地的麦子，耗时0.5h，该收割机做功 J，在此过程中消耗
柴油 kg。（q柴油 约为4×107J/kg）
（3）“喂入量”是收割机在单位时间内收获的作物量，它受很多因素的影响。某次收
割时作业速度与喂入量之间的关系如图3所示，当作业速度为4km/h时，喂入量是
kg/s，出现这一结果，你认为作物的 会对喂入量产生影响。2023年江苏省扬州市中考物理试卷
参考答案与试题解析
一、选择题（本题共12小题，每小题2分，共24分。每小题给出的四个选项中只有一个
选项正确）
1．（2分）（2023•扬州）下列数据最接近实际的是（ ）
A．液晶电视机的额定功率约100W
B．两个鸡蛋的质量约100mg
C．人洗澡舒适的水温约20℃
D．人正常骑自行车的速度约1.2km/h
【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进
行单位的换算，最后判断最符合实际的是哪一个。
【解答】解：A、液晶电视机正常工作的电流约 0.45A，其功率在 P＝UI＝
220V×0.45A≈100W左右，故A符合实际；
B、10个鸡蛋的质量约1斤，1斤＝500g，所以两个鸡蛋的质量在100g左右，故B不符
合实际；
C、人正常时的体温约为37℃，洗澡水的温度略大于人体温度时会感到比较舒适，若低
于35℃，人会感到冷，故C不符合实际；
D、人正常骑自行车的速度约为5m/s＝18km/h，故D不符合实际。
故选：A。
【点评】物理与社会生活联系紧密，多了解一些生活中的常见量的值可帮助我们更好地
学好物理，同时也能让物理更好地为生活服务。
2．（2分）（2023•扬州）下列光现象与物理知识对应正确的是（ ）
A．水中的倒影——光的直线传播
B．潭清疑水“浅”——光的反射
C．树荫下的光斑——光的反射
D．海市蜃楼——光的折射
【分析】（1）光在同种、均匀、透明的介质中沿直线传播，光的直线传播形成的现象
包括：小孔成像，影子的形成，日、月食的形成等；
（2）光在传播的过程中遇到物体表面传播方向发生改变，叫做光的反射，平面镜成像、
水面成像等就是光的反射形成的；（3）光在同一种不均匀的介质中或者从一种介质斜射入另一种介质时，光的传播方向
会发生偏折，叫做光的折射，例如：海市蜃楼，凸透镜成像等都属于光的折射现象。
【解答】解：A、水中倒影属于平面镜成像，属于光的反射现象，故A错误；
B、“潭清疑水浅”属于光的折射现象，故B错误；
C、树荫下的光斑，是小孔成像，是光在均匀介质中沿直线传播形成的，故C错误；
D、海市蜃楼，是光在不均匀的空气中传播形成的，属于光的折射，故D正确；
故选：D。
【点评】本题考查了学生对光的直线传播、反射以及折射这三种光学现象的掌握情况，
属于基础知识的考查，相对比较简单。
3．（2分）（2023•扬州）夏天，打开冰箱门时，门附近会出现“白气”，它所发生的物
态变化是（ ）
A．熔化 B．汽化 C．液化 D．凝华
【分析】液化指物质由气态转变成液态，液化要放热。
【解答】解：冰箱门附近会出现“白气”是水蒸气遇冷液化成的小水珠。
故选：C。
【点评】本题考查了液化现象，属于基础题。
4．（2 分）（2023•扬州）如图所示，下列做法中电磁铁不能吸引更多大头针的是
（ ）
A．只提高电源电压
B．只将滑片P向左移动
C．只增加螺线管线圈的匝数
D．只将铁芯换成同规格的铜芯
【分析】影响电磁铁磁性强弱的因素主要有电流的大小、线圈的匝数、铁芯的有无，在
研究过程中和分析实验结论时，都要注意控制变量法的运用，这样才能得出具有普遍意
义的规律。
【解答】解：A．只提高电源电压，由I＝ 可知，电路中电流增大，电磁铁磁性增强，
能吸引更多大头针，故A不符合题意；B．将滑片P向左移动，滑动变阻器接入电路中电阻变小，由I＝ 可知，电路中电流增
大，电磁铁磁性增强，能吸引更多大头针，故B不符合题意；
C．增加螺线管线圈的匝数，电磁铁磁性增强，能吸引更多大头针，故C不符合题意；
D．只将铁芯换成同规格的铜芯，铜芯不能被磁化，电磁铁磁性减弱，不能吸引更多大
头针，故D符合题意。
故选：D。
【点评】本题考查了电磁铁磁性强弱的影响因素等知识点，是一道基础题。
5．（2分）（2023•扬州）下列与比热容有关的生活现象，描述正确的是（ ）
A．沙漠地区昼夜温差小
B．汽车发动机常用水做冷却剂
C．在太阳光的照射下，干泥土比湿泥土升温慢
D．“早穿棉袄午穿纱，围着火炉吃西瓜”是我国沿海地区的生活写照
【分析】水的比热容大，相同质量的水和其它物质比较，升高或降低相同的温度，水吸
收或放出的热量多；吸收或放出相同的热量，水升高或降低的温度少，据此分析。
【解答】解：A．沙漠地区的砂石多，白天太阳照射，砂石吸收热量，由于砂石的比热
容小，因此温度变化大，气温升得很高；晚上，砂石放出热量，由于砂石的比热容小，
因此温度变化大，气温降得很低，故会出现早晚温差大的现象，故A错误；
B．水的比热容大，相同质量的水和其它物质比较，升高或降低相同的温度，水吸收或
放出的热量多；吸收或放出相同的热量，水升高或降低的温度少，因此汽车发动机常用
水做冷却剂，故B正确；
C．水的比热容较大，所以湿泥土的比热容比干泥土要大一些；在阳光照射下吸热相同，
由Δt＝ 可知，湿泥土升温慢一些，干泥土的温度升高得更快，故C错误；
D．因为沙子的比热容较小，白天，吸收热量后，沙子的温度升高的多，气温较高；夜
晚，放出热量后，沙子的温度下降的多，气温较低；由此可知沙漠地区白天黑夜的温差
大，产生了“早穿棉袄午穿纱，围着火炉吃西瓜”的现象，故D错误。
故选：B。
【点评】本题是“比热容知识”的一个应用。我们要学会使用所学物理知识来解释我们
生活中的有关现象。6．（2分）（2023•扬州）物流仓库值班室，当前门来人时灯亮，后门来人时电铃响。下
列电路设计符合要求的是（ ）
A．
B．
C．
D．
【分析】由题意可知，灯泡和电铃可以独立工作、互不影响即为并联，且前门开关控制
灯、后门开关控制电铃。
【解答】解：
由题知，前门来人按下开关时灯亮，后门来人按下开关时，门铃响，说明两用电器互不
影响、能独立工作，即电灯和电铃应并联，且前门开关控制电灯、后门开关控制电铃，
由电路图可知，只有D符合题意。
故选：D。
【点评】本题考查了电路设计，根据题意得出灯泡和电铃的连接方式及位置是解决本题的关键。
7．（2分）（2023•扬州）若地球上的物体所受的重力突然消失：①物体将没有质量；②
摩擦力将不存在；③火焰的形状是球形的；④瀑布将消失。其中正确的是（ ）
A．①② B．②③ C．③④ D．①④
【分析】（1）物体之间产生摩擦力必须要具备以下三个条件：两物体相互接触，接触
面粗糙，两物体发生相对运动或相对运动趋势；
（2）质量是物体的一种属性，指物体所含物质的多少，与是否有重力无关；
（3）重力是由于地球对物体的吸引而产生的力，地球附近的一切物体都受到重力的作
用。根据重力的方向总是竖直向下，可对很多现象做出判断。
【解答】解：①质量是物体的一种属性，指物体所含物质的多少，与是否有重力无关，
故①错误；
②摩擦力的产生，与是否有重力无关，故②错误；
③若重力突然消失，火焰的形状是球形的，故③正确；
④重力的方向总是竖直向下，若重力突然消失，瀑布将消失，故④正确。
故选：C。
【点评】知道摩擦力、重力产生的原因，知道质量是物质本身的一种属性是解题的关键。
8．（2分）（2023•扬州）人类对物质世界两极的探索永未停步，下列说法不正确的是（
）
A．对微观世界的探索是由大到小不断深入的
B．电子的发现说明原子核是由更小的微粒组成
C．“中国天眼”射电望远镜使人类对宇宙的探索越来越远
D．宇宙是一个有层次的天体结构系统
【分析】宇宙和粒子的知识：分子动理论、人类对宇宙的认识、原子结构等，据此对选
项中的描述做出判断。
【解答】解：A、对微观世界的探索是由大到小不断深入的，故A正确；
B、电子的发现说明原子是由更小的微粒组成，故B错误；
C、“中国天眼”射电望远镜可以使人类对宇宙的探索越来越远，故C正确；
D、宇宙是一个有层次的天体结构系统，故D正确。
故选：B。
【点评】本题考查了我们对宏观宇宙与微观世界的认识，解答本题的关键是了解宇宙和
分子动理论的基础知识。9．（2 分）（2023•扬州）如图，下列有关压强的描述正确的是（ ）
A．图1：大型客机飞行时机翼上表面空气流速大压强小
B．图2：安全锤做得很尖是为了减小受力面积，从而减小压强
C．图3：自制气压计从山脚拿到山顶，玻璃管中液柱随外界气压增大而升高
D．图4：向盛有刚沸腾的水的烧瓶底浇冷水，增大水面上方的气压从而降低水的沸点
【分析】（1）流体中流速大的位置压强小；
（2）增大压强的方法是增大压力或减小受力面积；
（3）自制气压计的原理是瓶内压强等于外界大气压加上水柱的压强；
（4）液体的沸点随气压的减小而降低。
【解答】解：A、大型客机飞行时机翼上表面空气流速大，压强小，下表面流速小压强
大，产生向上的升力，故A正确；
B、安全锤做得很尖是在压力一定时，减小受力面积，从而增大压强，故B错误；
C、自制气压计瓶内压强等于外界大气压加上水柱的压强，从山脚拿到山顶，大气压减
小，内部压强几乎不变，因而水柱升高，说明玻璃管中液柱随外界气压减小而升高，故
C错误；
D、向盛有刚沸腾的水的烧瓶底浇冷水，使得内部水蒸气液化，内部压强减小，减小了
水面上方的气压从而降低水的沸点，故D错误；
故选：A。
【点评】本题考查改变压强的方法、流体压强、大气压的测量和液体沸点与气压关系，
属于综合题，有一定的难度。
10．（2分）（2023•扬州）国产新型电动汽车具有各种“超能力”。其“动力系统”是由
四个独立驱动电机构成的；“能量回收系统”可以将车辆制动时部分能量转化为电能，储存在蓄电池中。下列说法正确的是（ ）
A．驱动电机与发电机的原理相同
B．四个独立驱动电机是并联的
C．能量回收系统与电动机的原理相同
D．能量回收时，蓄电池相当于电源
【分析】并联电路中各部分可以单独工作；
闭合电路的一部分导体切割磁感线时产生感应电流，是电磁感应现象，是发电机的原理，
是将机械能转化为电能。
【解答】解：闭合电路的一部分导体切割磁感线时产生感应电流，该过程为电磁感应现
象；
AC、动力系统”是由四个独立驱动电机构成的，有电动机和发电机。能量回收系统中
驱动电机将车辆制动时部分能量转化为电能是电磁感应，能量回收系统与发电机的原理
相同，故AC错误；
B、四个独立驱动电机可以单独工作，是并联的，故B正确；
D、能量回收时，蓄电池相当于用电器，故D错误。
故选：B。
【点评】本题属于信息给予的题目，解答的关键是理解电磁感应，由此即可做出判定。
11．（2分）（2023•扬州）如图1，在装有水的杯子里，小红将一支铅笔分别紧贴杯壁内、
外竖直放置，两次都观察到铅笔放大的像，俯视图如图 2、图3所示。下列说法正确的
是（ ）
A．图2中铅笔向前移，像一直变小
B．图2中铅笔向前移，像先变小后变大
C．图3中铅笔向后移，像一直变大
D．图3中铅笔向后移，像先变小后变大
【分析】由凸透镜成像的规律知，当物距在一倍焦距以内时，成正立、放大的虚像；物
体在一倍焦距到二倍焦距之间时，成倒立、放大的实像；物体在二倍焦距以外时，成倒
立、缩小的实像；凸透镜成实像时，物距变大，像距变小，像变小。【解答】解：装有水的杯子相当于凸透镜，图2、3中的铅笔在凸透镜的一倍焦距之内，
成的是正立、放大的虚像，图2中的铅笔向前移，物距变小，像变小；
图3中的铅笔向后移动，随着物距的变大，像变大；当物距大于焦距时成的是倒立、放
大的实像，物距变大，像距变小，像变小，所以图3中铅笔向后移，像先变大后变小；
综上所述，A正确。
故选：A。
【点评】本题考查了凸透镜成像规律的应用，属于基础题。
12．（2分）（2023•扬州）如图所示，在“探究电流与电阻的关系”时，电源电压恒为
4.5V，R 可选用5 、10 、20 的电阻，滑动变阻器R 规格为“25 0.5A”，电压表
1 2
（量程为0V～3V）Ω，电流Ω 表（Ω量程为0～0.6A）。下列说法正确的是Ω（ ）
A．将R 由10 换成20 ，不需要调节滑动变阻器
1
B．调节滑动变Ω阻器的过Ω程中，应观察电流表的示数
C．实验中可保持R 两端电压为3V
1
D．将R 由10 换成20 ，正确操作后滑动变阻器的功率将变小
1
【分析】（1）Ω根据控制Ω变量法，研究电流与电阻的关系时，需控制定值电阻两端的电
压相同，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规
律结合分压原理确定滑片移动的方向；
（2）滑动变阻器接入最大电阻25 时，滑动变阻器分得的电压最大，定值电阻分得的
电压最小，且定值电阻越小，定值Ω电阻分得的电压越小，而要保证用三个电阻都能顺利
完成实验，则控制定值电阻两端的最小电压应以最大定值电阻20 分得的最小电压为准；
根据题意分析出电路中允许通过的最大电流，利用欧姆定律求出定Ω值电阻两端允许的最
大电压，进而求出定值电阻两端所控制的电压范围；
（3）根据串联电路的电压特点表示出滑动变阻器两端的电压，根据欧姆定律表示出电
路中的电流，根据P＝UI表示出滑动变阻器的功率，进而比较由10 换成20 ，正确操
作后滑动变阻器的功率变化情况。 Ω Ω
【解答】解：AB、根据串联电路的分压原理可知，将定值电阻由10 改接成20 的电
Ω Ω阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，根据串
联电路电压的规律可知，为了保持定值电阻两端电压不变，应增大滑动变阻器分得的电
压，由串联分压的分压原理可知，应增大滑动变阻器连入电路中的电阻，所以滑片应向
左端移动，观察电压表，使电压表的示数不变，故AB错误；
C、因为串联电路电流相等，所以I＝ ＝ ，当定值电阻最大为20 时且滑动变
Ω
阻器的电阻最大时定值电阻两端的电压最小，最小为： ＝ ，解得U ＝
V
2V；
由于滑动变阻器的规格为“20 0.5A”，电流表的量程为0～0.6A，所以电路的最大电
流为0.5A，由欧姆定律，因此Ω定值电阻两端允许的最大电压：U最大 ＝I最大R
1
＝0.5A×5
＝2.5V； Ω
故定值电阻两端的电压范围为2V～2.5V，故C错误；
D、由串联电路的电压特点可知，滑动变阻器两端的电压：U滑 ＝U﹣U
V
，
当接入10 的电阻时，电路中的电流：I ＝ ＝ ，滑动变阻器的电功率：P ＝U
1 1
Ω
滑I
1
＝（U﹣U
V
）× ，
当接入20 的电阻时，电路中的电流：I ＝ ＝ ，滑动变阻器的电功率：P ＝U
2 2
Ω
滑I
2
＝（U﹣U
V
）× ，
将R 由10 换成20 ，正确操作是保持U 不变，则 ＝ ＝ ，即
1 V
Ω ΩP ＝ P ，因此将R 由10 换成20 ，正确操作后滑动变阻器的功率将变小，故D正确。
2 1 1
故选：D。 Ω Ω
【点评】本题探究电流与电阻的关系，考查控制变量法、串联电路的特点、欧姆定律和
电功率公式的应用，有一定难度。
二、填空题（本题共8小题，每空1分，共28分）
13．（3分）（2023•扬州）我国“天宫二号”上的太阳能电池板将太阳能转化为 电
能。太阳能属于 可再生 （选填“可再生”或“不可再生”）能源。在太空，给
“天宫二号”加注燃料需要用特制的压气机，它是利用压力差的原理让液体燃料流动起
来，这说明力可以改变物体的 运动状态 。
【分析】（1）太阳能电池是把太阳能转化为电能；
（2）短期内可以从自然界得到补充的能源是可再生能源；短期内不能在自然界得到补
充的能源是不可再生能源；
（3）力的作用效果有二：改变物体的运动状态，改变物体的形状。
【解答】解：太阳能电池板将太阳能转化为电能；
太阳能可以从自然界源源不断地得到，属于可再生能源；
利用压力差的原理让液体燃料流动起来，这说明力可以改变物体的运动状态。
故答案为：电；可再生；运动状态。
【点评】本题考查的是力的作用效果和太阳能，属于基础知识的考查，难度不大。
14．（4分）（2023•扬州）在今年扬州鉴真半程马拉松赛的起点，发令枪响起后，远处小
明听到的枪声是通过 空气 传播的。空中直升飞机对赛况进行航拍，摄像头所成的
是倒立、 缩小 的实像，此时物体离镜头的距离u与镜头焦距f之间的关系是 u ＞
2f 。市民通过 电磁 波将手机拍的照片发朋友圈。
【分析】（1）声音的传播需要介质，固体、液体、气体都可以传声；
（2）摄像机的镜头相当于一个凸透镜，其成像的原理是：当物距大于二倍焦距时，凸
透镜成倒立缩小的实像；
（3）电磁波能传递信息。
【解答】解：发令枪响起后，远处小明听到的枪声是通过空气传播的；
摄像机的镜头相当于一个凸透镜，其成像的原理是：当物距大于二倍焦距时，凸透镜成
倒立缩小的实像；
手机信号是通过电磁波传播的，市民通过电磁波将手机拍的照片发朋友圈。故答案为：空气；缩小；u＞2f；电磁。
【点评】本题考查的声音的传播、照相机的成像原理、电磁波。
15．（3分）（2023•扬州）在地球上，对列车速度影响较大的因素除了自身的动力外，还
有车与轨道间的 摩擦 力。我国在超高速磁悬浮领域的技术全球领先，磁悬浮列车
利用 磁极间的相互作用规律 实现列车与轨道之间的悬浮。杭州距上海约200km，
未来中国超级高铁的速度可达1000km/h，只需要 1 2 min即可到达。
【分析】摩擦力的概念是：两个互相接触的物体，当它们做相对运动时，在接触面上会
产生一种阻碍相对运动的力，这种力就叫摩擦力；
磁悬浮列车利用磁极间的相互作用规律实现列车与轨道之间的悬浮；
列车运行的时间可通过公式v＝ 变形来求出；
【解答】解：在地球上，列车受重力的作用，车与轨道间的摩擦力；
磁悬浮列车利用磁极间的相互作用规律实现列车与轨道之间的悬浮；
列车通过这段距离需要的时间t＝ ＝ ＝0.2h＝12min。
故答案为：（1）摩擦；（2）磁极间的相互作用规律；（3）12。
【点评】本题考查速度公式的应用和摩擦力等，知道摩擦力的定义和产生原因是解决该
题的关键。
16．（6分）（2023•扬州）小淼在家自制了一杯颜色深浅不同的蓝莓汁，能透过玻璃杯看
到蓝莓汁，是因为玻璃的 透光性 好。静置一段时间后，蓝莓汁的颜色变均匀，是
因为 分子在不停地做无规则运动 。接着他用托盘天平、量筒和小烧杯测量这杯蓝
莓汁的密度，测得数据如图所示，则倒入量筒中蓝莓汁的质量是 26 g，体积是
20 cm3，蓝莓汁的密度是 1.3×1 0 3 kg/m3。实验中，在将蓝莓汁沿筒壁倒入量筒后，
小淼立即读出体积大小，则所测密度值偏 大 。【分析】（1）玻璃具有良好的透光性；一切物质的分子都在不停地做无规则运动；
（2）天平在读数时，其示数等于砝码的质量与游码的示数之和，两次测量的数据之差，
就是倒入量筒中液体的质量；通过量筒读数液体的体积，利用公式 ＝ 可计算液体的
密度；由于倒入液体时，量筒壁上会粘有液体，会造成体积读数偏小ρ，则密度计算值偏
大。
【解答】解：（1）能透过玻璃杯看到蓝莓汁，是因为玻璃的透光性好。静置一段时间
后，蓝莓汁的颜色变均匀，是因为分子在不停地做无规则运动。
（2）如图所示，则倒入量筒中蓝莓汁的质量是m＝m总 ﹣m剩 ＝（20g+20g+5g+4.4g）﹣
（20g+3.4g）＝49.4g﹣23.4g＝26g，
由量筒的示数可知，蓝莓汁的体积是：V＝20cm3，
则蓝莓汁的密度是： ＝ ＝ ＝1.3g/cm3＝1.3×103kg/m3。
ρ
实验中，在将蓝莓汁沿筒壁倒入量筒后，如果立即读出体积大小，由于量筒壁上会粘有
蓝莓汁，会导致体积测量值偏小，则所测密度值偏大。
故答案为：透光性；分子在不停地做无规则运动；26；20；1.3×103；大。
【点评】本题考查了液体密度测量实验中天平与量筒的读数、密度公式的计算、误差的
分析，同时还考查了对物质特性和分子运动的认识，有一定综合性。
17．（4分）（2023•扬州）利用高脚玻璃杯做几个小实验：
（1）倒入适量的水，用湿手摩擦杯口会发出声音，是由于物体 振动 产生的。改变
杯内水量，声音的 音调 会发生改变。
（2）如图所示，纸片被迅速击打出去后，鸡蛋落入杯中，是因为鸡蛋具有 惯性 。
（3）在水中装满水后，杯口朝下，竖直向上提杯（杯口未离开水面）的过程中，杯内
水 充满 （选填“减少”或“充满”）。
【分析】（1）声音是由物体振动产生的，音调由频率决定；
（2）任何物体都有保持原来运动状态不变的性质叫惯性；（3）抓住杯底向上提时，杯内是充满水而没有空气的，故在外界大气压的作用下，水
柱不会下降。
【解答】解：（1）用湿手摩擦杯口杯口时，杯子由于振动发声，说明声音是由物体的
振动产生的；
改变杯内水量，杯子振动的频率变化，音调改变；
（2）纸片被迅速击打出去后，板上的鸡蛋不随纸板一起飞出的原因是鸡蛋具有惯性，
要保持原来的静止状态，用力迅速击打硬纸板，硬纸板飞出去，鸡蛋由于惯性没有一起
飞出，在重力的作用下落入杯中；
（3）在本实验中，杯内是充满水而没有空气的，当竖直向上提杯时，虽然杯内水柱有
向下的压强，但这个压强远小于大气压，所以水柱不会下降，故杯内仍然是充满水的。
故答案为：（1）振动；音调；（2）惯性；（3）充满。
【点评】本题考查了声音的产生及音调、惯性现象、大气压强的存在。
18．（3分）（2023•扬州）请补全下面知识结构图。
（1） 转移 ；
（2） 做功 ；
（3） 弹性势能 。
【分析】（1）热传递使物体内能发生改变的实质是：同一种形式的能量（内能）发生
了转移；
（2）做功使物体的内能改变的实质：其他形式的能量与内能之间的相互转化；
（3）势能：弹性势能和重力势能统称为势能。
【解答】解：（1）热传递的实质是内能的转移；
（2）做功的实质是能量之间的相互转化；
（3）动能与势能之间的相互转化包括动能和重力势能之间的转化，以及动能和弹性势
能之间的转化。
故答案为：（1）转移；（2）做功；（3）弹性势能。
【点评】本题考查了改变物体内能的方式——做功和热传递、动能和势能的转化，要认
真理解和掌握，属于基础性题目。19．（2分）（2023•扬州）小锋设计如图所示的电路来判断梅雨季节教室里相对湿度的变
化。选用的器材有：3V电源、湿度传感器（其电阻R 的阻值随相对湿度的增大而减
s
小）、定值电阻R＝2×103 、一只电压表（量程为0～3V）等。当相对湿度为40%时，
R＝1×103 ，电压表示数为Ω 2V，则电压表是并联在 R 的两端，当电压表示数变大
s
时，教室里Ω相对湿度在 变大 。
【分析】（1）由图知湿度传感器R 与定值电阻R串联，根据串联电路的特点和欧姆定
s
律求出电路中电流，根据欧姆定律分别求出R 与R两端的电压，与电压表示数比较即
s
可判断；
（2）当电压表示数变大时，根据欧姆定律可知电路中电流变化和总电阻的变化，根据
串联电路的电阻特点可知R 阻值的变化，由于电阻R 的阻值随相对湿度的增大而减小，
s s
据此可判断教室里相对湿度的变化。
【解答】解：（1）由图知湿度传感器R 与定值电阻R串联，
s
则当相对湿度为 40%时，R
s
＝1×103 ，总电阻为：R
总
＝R
s
+R＝1×103 +2×103 ＝
3×103 ， Ω Ω Ω
所以，Ω电路的电流为：
I＝ ＝ ＝1×10﹣3A；
根据I＝ 可得，湿度传感器R 与定值电阻R两端的电压分别为：
s
U＝IR＝1×10﹣3A×1×103 ＝1V，
s s
U ＝IR ＝1×10﹣3A×2×10Ω3 ＝2V，
R R
已知电压表示数为2V，则Ω电压表并联在定值电阻R的两端；
（2）当电压表示数变大时，根据I＝ 可知电路中的电流变大，电路中的总电阻变小；
根据串联电路的总电阻等于各用电器的电阻之和可知：电阻R 的阻值变小；
s
由于电阻R 的阻值随相对湿度的增大而减小，则教室里相对湿度的变大。
s故答案为：R；变大。
【点评】本题是一道信息给予题，认真审题、根据题意获取所需信息，应用串联电路特
点与欧姆定律即可正确解题。
20．（3分）（2023•扬州）学习电学知识后，小芳把裸铜线分别在两个削尖的铅笔芯上绕
几圈，使笔尖刚好接触，如图所示，接上9V的电源，接触点出现了明亮的电火花，是
因为铅笔尖接触处的 电阻较大 ；若让电火花更亮些，方法是 增大电源电压 ，
原理是 Q ＝ I 2 R t 。
【分析】（1）影响电阻大小的因素是：材料、长度、横截面积、温度，其他条件相同
时，横截面积越小，电阻越大；
（2）电阻不变时，电压越高，电流就会越大，根据焦耳定律Q＝I2Rt可知，电阻和通电
时间不变时，电流越大，产生的热量越多。
【解答】解：由于削尖的铅笔芯横截面积较小，相同长度时，电阻较大，根据焦耳定律
Q＝I2Rt可知，电流和通电时间不变时，电阻越大，产生的热量越多，所以接上 9V的电
源，接触点出现了明亮的电火花；
若让电火花更亮些，应在相同时间内使笔尖放出更多的热量，因此可以增大电源的电压
来增大电流，或者把铅笔尖削的更尖些来增大电阻，实验原理是焦耳定律即Q＝I2Rt。
故答案为：电阻较大；增大电源的电压；Q＝I2Rt。
【点评】熟练应用焦耳定律、知道影响电阻大小的因素即可正确解题。
三、解答题（本题共11小题，共48分。解答24、25题时应有解题过程）
21．（2分）（2023•扬州）如图，作出漂浮在水面上的物体所受的重力和浮力的示意图。
【分析】物体漂浮在水面上静止，则受到的重力G和浮力F浮 是一对平衡力，大小相等，
方向相反，重力的方向是竖直向下，作用点都在重心，据此作图。
【解答】解：物体漂浮时受到的浮力等于重力，重力从重心竖直向下画，浮力从重心竖
直向上画，如图：【点评】本题考查了力的示意图的画法和物体浮沉条件的灵活运用。
22．（2分）（2023•扬州）如图，作出物体AB在平面镜中所成的像A'B'。
【分析】平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、
左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像。
【解答】解：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接
A′、B′即为AB在平面镜中的像。如图所示：
【点评】根据平面镜成像特点作图，只要作出端点对应对应的像点，连接即为整个物体
的像，别忘了虚像用虚线连接。
23．（2分）（2023•扬州）如图，将带有开关的五孔插座正确接入家庭电路中。
【分析】插座的接法：上孔接地线；左孔接零线；右孔接火线，如果有开关，开关要接
在火线上。
【解答】解：由图知，带保险丝的为火线，开关要接在火线上，控制右孔，左孔接在零
线上，图中上孔已经接入地线，如图所示：【点评】根据保险丝可判断出火线，开关要控制火线，再根据左零、右火、上接地可进
行连接，难度不大。
24．（4分）（2023•扬州）一个奖牌挂在弹簧测力计下，示数为1.8N。当奖牌浸没在水中
时，弹簧测力计的示数为1.6N。已知
水
＝1.0×103kg/m3，g取10N/kg。求：
（1）奖牌的质量。 ρ
（2）奖牌的体积。
【分析】（1）根据m＝ 求出奖牌的质量；
（2）奖牌的重力和奖牌浸没在水中时弹簧测力计的示数之差即为F浮 ，根据V＝V排 ＝
求出奖牌的体积。
【解答】解：（1）奖牌的质量为：
m＝ ＝ ＝0.18kg；
（2）奖牌浸没在水中时受到的浮力为：
F浮 ＝G﹣F′＝1.8N﹣1.6N＝0.2N；
奖牌的体积为：
V＝V排 ＝ ＝ ＝2×10﹣5m3。
答：（1）奖牌的质量为0.18kg。
（2）奖牌的体积为2×10﹣5m3。
【点评】此题考查了重力公式的应用、浮力公式的应用，难度不大，属基础题。
25．（6分）（2023•扬州）一款电保温杯垫，如图所示，能使杯垫上杯内的水持续保温在
55℃左右，功率为16W。把质量为200g、初温为51℃的水倒入杯中保温，5min后升高
到55℃。已知c水 ＝4.2×103J/（kg•℃）。求这段时间内：
（1）水吸收的热量。（2）杯垫消耗的电能。
（3）杯垫给水加热的效率。
【分析】（1）知道水的质量、比热容、初温和末温，利用 Q吸 ＝cm（t﹣t
0
）求出水吸
收的热量；
（2）根据W＝Pt求出杯垫消耗的电能；
（3）根据效率公式求出杯垫给水加热的效率。
【解答】解：（1）水吸收的热量：Q吸 ＝c水m（t﹣t
0
）＝4.2×103J/（kg•℃）×200×10﹣
3kg×（55℃﹣51℃）＝3.36×103J；
（2）杯垫消耗的电能：W＝Pt′＝16W×5×60s＝4.8×103J；
（3）杯垫给水加热的效率： ＝ ×100%＝ ×100%＝70%。
答：（1）水吸收的热量为3.3η6×103J；
（2）杯垫消耗的电能为4.8×103J；
（3）杯垫给水加热的效率为70%。
【点评】本题是一道电热综合题，主要考查吸热公式、电功公式以及效率公式的应用，
是一道基础题。
26．（4分）（2023•扬州）“探究光的反射规律”装置如图所示，白纸板放在水平桌面上，
再将一块平面镜竖直放在纸板上，在纸板上安装一支可自由移动的激光笔，使其发出的
光紧贴纸板入射。
（1）图中的入射角是 5 0 度。
（2）当 入射角为 0 ° 时，反射光线与入射光线重合。此时入射光线向右偏转一定角
度，反射光线向 左 偏转。
（3）多次实验在纸板上画出入射光线和对应的反射光线后，发现没有量角器，为了得
出反射角等于入射角这一结论，你的操作是 让光线逆着原反射光线的方向射向镜面 ，
会发现光线原路返回，这时的入射角为原来的反射角，反射角为原来的入射角，所以反
射角等于入射角 。【分析】（1）入射角是入射光线与法线的夹角；
（2）光的反射定律：反射光线、入射光线与法线在同一平面内，反射光线与入射光线
分居法线两侧，反射角等于入射角；
（3）根据入射光线和反射光线的位置互换进行实验，观察反射光线与原来入射光线的
关系得出结论。
【解答】解：（1）入射角是入射光线与法线的夹角，则图中的入射角是 90°﹣40°＝
50°；
（2）让入射光线沿纸板上某一角度线射向镜面上的O点，观察反射光线方向，可发现
反射光线与入射光线分居法线两侧，所以说明了反射光线与入射光线分居法线两侧；当
入射角为0°时，反射光束与入射光束、法线重合；
当入射光线从与反射光线重合的位置向右偏转一定角度时，反射光线会与入射光线分居
在法线两侧，所以反射光线向左偏转；
（3）如果让光线逆着原反射光线的方向射向镜面，会发现光线原路返回，这时的入射
角为原来的反射角，反射角为原来的入射角，所以反射角等于入射角。
故答案为：（1）50；（2）入射角为0°；左；（3）让光线逆着原反射光线的方向射向
镜面，会发现光线原路返回，这时的入射角为原来的反射角，反射角为原来的入射角，
所以反射角等于入射角。
【点评】本题考查了探究光的反射的实验。光的反射遵循反射定律：反射光线、入射光
线、法线在同一平面内，反射光线和入射光线分居法线的两侧，反射角等于入射角。
27．（4分）（2023•扬州）如图所示，在估测薯片热值的实验中，小军设计了两种对水加
热的方式。
方式一：薯片在小烧杯中燃烧；
方式二：薯片在燃烧皿中燃烧。
两种加热方式中合理的是 方式二 。在进行实验时，要让薯片充分燃烧，操作是
用吹风机加快薯片周围的空气流动速度 。
用天平量取100g水，并测出一片薯片的质量，用以上选取的方式燃尽薯片，并用温度计测出水升高的温度，所测出的薯片热值偏 小 ，原因是 薯片燃烧放出的热量不
能完全被水吸收 。
【分析】薯片在燃烧皿中燃烧符合实验操作要求；
加快燃料周围的空气流动速度，使燃料与氧气充分接触，可使燃料燃烧更充分；
热传递过程存在热损耗，薯片燃烧放出的热量不能完全被水吸收，据此分析所测出的薯
片热值变化。
【解答】解：两种加热方式中合理的是薯片在燃烧皿中燃烧，实验更安全；
在进行实验时，要让薯片充分燃烧，操作是用吹风机加快薯片周围的空气流动速度；
所测出的薯片热值偏小，热传递过程存在热损耗，薯片燃烧放出的热量不能完全被水吸
收。
故答案为：方式二；用吹风机加快薯片周围的空气流动速度；薯片燃烧放出的热量不能
完全被水吸收。
【点评】本题估测薯片的热值实验，考查操作过程和对实验结论的分析。
28．（4分）（2023•扬州）同学们在体育课上做仰卧起坐，前半段是背部由平躺地面变成
脊柱弯曲，后半段是上半身完全离开地面。
（1）仰卧起坐时，人体可看成杠杆模型，O为支点，肌肉的拉力F为动力。如图所示，
请画出杠杆模型的阻力臂l。
（2）先将头向前抬起，可以减小 阻 力臂。在平躺至坐起的过程中，运动员肌肉所
施加的动力变化情况是 变小 。
（3）同学们可以改变仰卧起坐的快慢，来控制体育锻炼的效果，从物理学角度分析，
其实质是改变 功率 的大小。【分析】（1）从支点到力的作用线的距离叫做力臂；
（2）根据杠杆的平衡条件分析；
（3）根据功率的定义分析。
【解答】解：（1）过支点O做阻力G的作用线的垂线，该垂线段为阻力臂l，如图所示：
；
（2）先将头向前抬起，人的重心向右移动，可以减小阻力臂；在平躺至坐起的过程中，
动力臂不变，阻力不变，阻力臂变小，根据杠杆的平衡条件可知，动力会变小；
（3）做仰卧起坐时，每次所做的功相同，同学们可以改变仰卧起坐的快慢，则做功的
功率发生了改变，所以其实质是改变功率的大小。
故答案为：（1）见解析；（2）阻；变小；（3）功率。
【点评】本题考查了杠杆的平衡条件的应用、力臂的画法、功率的概念等知识，难度不
大。
29．（6分）（2023•扬州）小红用如图1所示的电路测量定值电阻R 的阻值。
x（1）在图1中连接错误的一根导线上打叉并改正（要求滑片P左移时，电流表示数变
大）。
（2）正确连接电路，闭合开关后，发现无论怎样移动滑动变阻器的滑片P，电流表始终
无示数，电压表示数接近电源电压，其原因是 R 断路 。排除故障后，移动滑片
x
P，当电压表示数为1.5V时，电流表示数如图2所示，则定值电阻R ＝ 5 。小红认
x
为电阻值已经测出，便开始整理实验器材，她的实验不足之处是 实验数据Ω误差较大
。
（3）小红继续测量小灯泡的阻值，但发现电压表已损坏，于是找来一个电阻箱，设计
如图3所示电路。操作如下：
①将待测的小灯泡接入电路中M、N两点间，闭合开关，电流表示数为I；
②取下小灯泡，将电阻箱接入 M、N两点间，调节电阻箱，使 电流表示数仍为 I
，此时电阻箱示数如图4所示，则小灯泡的阻值约为 8. 2 。
【分析】（1）原电路图中，定值电阻R
x
和电压表没有接入电Ω路，是错误的，在测量定值电阻R 的阻值实验中，定值电阻R 、滑动变阻器和电流表串联，电压表并联在定值
x x
电阻R 两端；滑片P左移时，电流表示数变大，说明滑动变阻器阻值变小，据此确定
x
滑动变阻器选用的下端接线柱；
（2）闭合开关后，发现无论怎样移动滑动变阻器的滑片P，电流表始终无示数，说明电
路可能断路，电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的电
路以外的电路是完好的，则与电压表并联的电路断路了；
根据电流表选用量程确定分度值读数，利用R＝ 求出R 的阻值；为了减小实验误差，
x
应多测几组数据求平均值；
（3）根据等效替代法分析回答；
电阻箱的读数方法：各旋盘对应的指示点（图中的小三角）的示数乘以面板上标记的倍
数，然后加在一起，就是接入电路的阻值。
【解答】解：（1）原电路图中，定值电阻R 和电压表没有接入电路，是错误的，在测
x
量定值电阻R 的阻值实验中，定值电阻R 、滑动变阻器和电流表串联，电压表并联在
x x
定值电阻R 两端；滑片P左移时，电流表示数变大，说明滑动变阻器阻值变小，故滑
x
动变阻器选用左下接线柱与定值电阻R 串联，如下图所示：
x
；
（2）闭合开关后，发现无论怎样移动滑动变阻器的滑片P，电流表始终无示数，说明电
路可能断路，电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的电
路以外的电路是完好的，则与电压表并联的电路断路了，即其原因是R 断路；
x
当电压表示数为1.5V时，电流表示数如图2所示，电流表选用小量程，分度值0.02A，
其示数为0.3A，则定值电阻R 的阻值为：
xR ＝ ＝ ＝5 ；
x
只测了一组数据，实Ω验数据误差较大；
（3）实验步骤：
①将待测的小灯泡接入电路中M、N两点间，闭合开关，电流表示数为I；
②取下小灯泡，将电阻箱接入M、N两点间，调节电阻箱，使电流表示数仍为I，
根据等效替代法，此时电阻箱的阻值等于小灯泡的阻值；
电阻箱示数如图4所示，R＝0×100 +0×10 +8×1 +2×0.1 ＝8.2 ，故小灯泡的阻值约
为8.2 。 Ω Ω Ω Ω Ω
故答案Ω为：（1）见解答图；（2）R
x
断路；5；实验数据误差较大；（3）②电流表示
数仍为I；8.2。
【点评】本题测电阻的阻值实验，考查了电路连接、电路故障、电阻的计算及设计实验
方案测电阻的能力。
30．（6分）（2023•扬州）在学习了机械效率的相关知识后，课外研究小组有同学猜想：
同一个机械的机械效率是不变的。为了验证猜想，他们用如图所示的滑轮组进行实验，
改变钩码个数，用弹簧测力计沿竖直方向拉着细绳，使钩码匀速向上运动，测得的数据
如表1。
表1
实验 钩码重 钩码上升的高 绳端拉力 绳端移动距 有用功W 总功W 机械效率
次数 G/N 度h/m F/N 离s/m 有用/J 总/J /%
η
1 2 0.1 1.0 0.3 0.2 0.30 66.7
2 3 0.1 1.4 0.3 0.3 0.42 71.4
3 5 0.1 2.2 0.3 0.5 0.66 75.8
（1）分析表中的数据，他的猜想是 错误 （选填“正确”或“错误”）的。
（2）实验小组又进行了如下的探究：改变滑轮的个数组成不同的滑轮组，仍用弹簧测
力计沿竖直方向向上匀速拉动细绳，测得的数据如表2。
表2
实验 动滑轮 钩码重 绳端拉力 钩码上升的 绳端移动 有用功 总功W 机械效
次数 个数 G/N F/N 高度h/m 距离s/m W有用/J 总/J 率 /%
4 1 6 3.6 0.2 0.4 1.2 1.44 83η.3
5 2 6 2.4 0.2 0.8 1.2 1.92 62.56 3 6 2.2 0.2 1.2 1.2 2.64 45.5
分析数据可知：物重相同，动滑轮个数越多越省力，但机械效率越 低 。进一步分
析还发现，当滑轮组越来越省力时，它的额外功越来越大，甚至会出现额外功 大于
有用功的情况，所以设计一个机械模型时，既要考虑省力，还要考虑 机械效率 。
（3）根据表2中的数据，如果增加动滑轮个数继续实验，将会出现的困难是 绳端移
动距离太长，不便操作 ，你的改进方法是 降低重物上升的高度 。
【分析】（1）根据表1中的数据分析回答；
（2）根据表2中的数据分析回答；根据W总 ＝W有用+W额 进行分析；
（3）根据s＝nh分析回答。
【解答】解：（1）由表1可知，当钩码重不同，滑轮组的机械效率不同，说明同一个
滑轮组提升不同重物的机械效率是不同的，故他的猜想是错误的；
（2）由表2可知，物重相同，动滑轮个数越多，绳端拉力F越小，即越省力，但机械
效率越低；
由第6次实验可知，W总 ＝2.64J，W有用 ＝1.2J，此时W额 ＝W总 ﹣W有用 ＝2.64J﹣1.2J＝
1.44J＞W有用 ＝1.2J，即当滑轮组越来越省力时，它的额外功越来越大，甚至会出现额外
功大于有用功的情况，所以设计一个机械模型时，既要考虑省力，还要考虑机械效率；
（3）如果增加动滑轮个数继续实验，那么承担重物的绳子段数 n越大，若重物上升高
度相同，根据s＝nh可知，绳端移动距离越长，给实验操作带来不便，即会出现的困难
是绳端移动距离太长，不便操作，故改进方法是降低重物上升的高度。
故答案为：（1）错误；（2）低；大于；机械效率；（3）绳端移动距离太长，不便操
作；降低重物上升的高度。
【点评】探究影响滑轮组机械效率的因素，需要应用控制变量法；滑轮组的机械效率的
高低与提起的物重、动滑轮的重、绳重、摩擦有关。与滑轮的绕法、升高的距离没有关
系。
31．（8分）（2023•扬州）“芒种”前后是麦子成熟收割的时间，需要及时把麦子颗粒归仓。
（1）如图1所示是古代农人打麦的场景，把打麦工具高高举起，它的重力势能变 大
。
（2）现在很多地方都用联合收割机收割麦子，某收割机的参数如表
割幅（m） 2.2/2.5
履带接地总面积（m2） 3.6
喂入量（kg/s） 3/4/4.5
功率（kW） 60
发动机效率 40%
油箱容积（L） 72
满油时整机质量（kg） 2880
①满油时收割机对水平地面的压强是 800 0 Pa。（g取10N/kg）
②如图2所示，收割过程中收割机相对于同行的装载机是 静止 （选填“运动”或
“静止”）的；收割机功率保持60kW不变，收割过程中减慢行驶速度，是为了 增
大牵引力 。收割一块地的麦子，耗时0.5h，该收割机做功 1.08×1 0 8 J，在此过程
中消耗柴油 6.7 5 kg。（q柴油 约为4×107J/kg）
（3）“喂入量”是收割机在单位时间内收获的作物量，它受很多因素的影响。某次收
割时作业速度与喂入量之间的关系如图 3所示，当作业速度为4km/h时，喂入量是
2.4 kg/s，出现这一结果，你认为作物的 割幅 会对喂入量产生影响。
【分析】（1）重力势能的大小与两个因素有关：一个是物体的质量，另一个是物体距
零势能面的高度；
（2）①求出满油时收割机的重力，收割机对水平地面的压力等于其重力，根据 p＝
可求出收割机对水平地面的压强；②物体相对于参照物的位置发生变化，是运动的，否则，是静止的；
根据P＝ 进行解答；
根据P＝ 的变形式W＝Pt可求出收割机做的功；知道发动机的效率，根据效率公式求
出柴油完全燃烧放出的热量，再根据Q＝qm求出在此过程中消耗柴油的质量；
（3）由图3和收割机的参数如表进行解答。
【解答】解：（1）如图1所示把打麦工具高高举起，它的重力势能变大；
（2）①满油时收割机的重力为：G＝mg＝2880kg×10N/kg＝2.88×104N，收割机对水平
地面的压强为：p＝ ＝ ＝8000Pa；
②如图2所示，收割过程中收割机相对于同行的装载机位置没有变化，所以是静止的；
根据P＝ 知，收割机功率保持60kW不变，收割过程中减慢行驶速度，是为
了增大牵引力；
收割一块地的麦子，耗时 0.5h，根据 P＝ 得，该收割机做功为：W＝Pt＝
60×103W×0.5×3600s＝1.08×108J，发动机的效率为 ＝40%，根据效率公式得，Q＝
η
＝2.7×108J
根据Q＝qm得，在此过程中消耗柴油为：m柴油 ＝ ＝6.75kg；
（3）由图3知，当作业速度为4km/h时，喂入量是2.4kg/s，出现这一结果，作物的割
幅会对喂入量产生影响。
故答案为：（1）大；（2）①8000；②静止；增大牵引力；1.08×108；6.75；（3）割
幅。
【点评】本题考查了影响重力势能的因素、压强、运动的相对性、功率公式的应用、燃
烧放热公式的应用、影响“喂入量”的因素等，综合性强，难度不大。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/6/249:19:11；用户：15972770568；邮箱：15972770568；学号：26197019
