2023年江苏省无锡市中考物理试卷
一、选择题（本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个
正确）
1．（2分）如图是我国最早的乐器之一“埙”，吹奏时能发出宫、商、角、徵、羽五音，
相当于现在的do、re、mi、sol、la。五音是指声音的（ ）
A．响度 B．音调 C．音色 D．速度
2．（2分）太空中的温度能达到﹣270℃左右，我国科技人员研制了一种卫星保暖用的特
殊材料，将这种材料制成我们可以穿着的衣服，与同款羽绒服相比，质量可以减轻
40%，保暖性可以提高30%，且机洗后不易变形。关于该材料的特性，以下说法中错误
的是（ ）
A．密度大 B．弹性好 C．耐低温 D．隔热性好
3．（2分）如图所示，将两个表面光滑的铅块相互紧压，它们会粘在一起，下方可以挂起
重物。该现象主要说明了（ ）
A．分子间有空隙
B．分子间存在吸引力
C．分子间存在排斥力
D．分子处在永不停息的无规则运动中
4．（2分）水循环伴随着水的物态变化过程。下列说法中正确的是（ ）A．海水吸热汽化成水蒸气
B．水蒸气遇冷凝华成小水滴
C．小水滴凝华成小冰晶
D．小冰晶液化成雨水
5．（2分）如图所示，天舟六号货运飞船距离天和核心舱 19m，正以相对核心舱0.2m/s的
速度向核心舱匀速直线运行。下列说法中正确的是（ ）
A．9.5s后天舟六号到达天和核心舱
B．以天和核心舱为参照物，天舟六号是静止的
C．以天舟六号为参照物，天和核心舱是静止的
D．以天舟六号为参照物，天和核心舱是运动的
6．（2分）如图所示，用手拉弹簧使弹簧伸长，弹簧发生了弹性形变.关于该实验，下列说
法中错误的是（ ）
A．说明力能改变物体的形状
B．拉弹簧的力越大弹簧伸长越长
C．发生形变后的弹簧对手指产生弹力
D．手对弹簧的拉力和弹簧对手的拉力是一对平衡力
7．（2分）新国标电动车上装有转向灯和蜂鸣器，开关拨至“左”，左转向灯亮、蜂鸣器
响；开关拨至“右”，右转向灯亮、蜂鸣器响。左、右转向灯不能同时亮。下列电路图
设计合理的是（ ）
A． B．C． D．
8．（2分）在水平地面上铺一张白纸，将皮球表面涂黑，使其分别从不同高度处自由下落，
在纸上留下黑色圆斑A、B，如图所示。下列说法中正确的是（ ）
A．皮球下落过程中动能转化为重力势能
B．皮球落地发生形变的过程中动能转化为弹性势能
C．形成圆斑B时皮球是从更高处下落的
D．形成圆斑A时皮球接触地面后形变程度更小
9．（2分）如图所示，是小明家安装的电能表。下列说法中正确的是（ ）
A．该电能表的示数为21682kW•h
B．用该电能表和秒表可以估测家中用电器的实际功率
C．家庭电路中正确的安装次序是：进户线、总开关、电能表
D．家中用电器消耗1J电能，该电能表指示灯闪烁3000次
10．（2分）如图所示，是一款“挪车神器”，交警可以通过手机操控该设备进入违停车
辆底部，托举起车辆进行移除。关于该“挪车神器”，下列说法中正确的是（ ）
A．托起车辆上升一段距离，对车辆做功B．托着车辆水平匀速移动，对车辆做功
C．采用服带式车轮是通过增大与地面的接触面积减小摩擦
D．通过手机操控是利用超声波传递信息

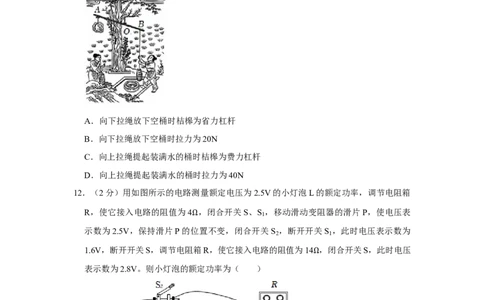

11．（2分）如图所示，是《天工开物》中记载的我国传统提水工具“桔槔”，用绳子系
住一根直的硬棒的O点作为支点，A端挂有重为40N的石块，B端挂有重为20N的空桶，
OA长为1.2m，OB长为0.6m。使用时，人向下拉绳放下空桶，装满重为100N的水后
向上拉绳缓慢将桶提起，硬棒质量忽略不计。下列说法中正确的是（ ）
A．向下拉绳放下空桶时桔槔为省力杠杆
B．向下拉绳放下空桶时拉力为20N
C．向上拉绳提起装满水的桶时桔槔为费力杠杆
D．向上拉绳提起装满水的桶时拉力为40N
12．（2分）用如图所示的电路测量额定电压为2.5V的小灯泡L的额定功率，调节电阻箱
R，使它接入电路的阻值为4 ，闭合开关S、S ，移动滑动变阻器的滑片P，使电压表
1
示数为2.5V，保持滑片P的位Ω置不变，闭合开关S ，断开开关S ，此时电压表示数为
2 1
1.6V，断开开关S，调节电阻箱R，使它接入电路的阻值为14 ，闭合开关S，此时电压
表示数为2.8V。则小灯泡的额定功率为（ ） Ω
A．1.0W B．0.75W C．0.625W D．0.5W二、填空题（本题共12小题，每空1分，共36分）
13．（2分）如图所示，系在细绳上的乒乓球在竖直方向静止不动，将正在发声的音叉慢
慢靠近并接触乒乓球，观察到乒乓球被弹起，说明声音是由物体 产生的，音
叉发出的声音通过 传入我们的耳中。
14．（3分）如图所示，平面镜M水平放置，白色纸板竖直地立在平面镜上。纸板由A、
B两部分组成，可绕接缝ON翻折。使一束光紧贴纸板A射向镜面上的O点，只有当纸
板B翻折至图中位置时，才能观察到纸板B上呈现反射光线，可知反射光线、入射光线
和法线在 ，此时角度 为40°，则 为 ，将一束光沿FO方向
入射，则反射光将沿 方向α射出。 β
15．（3分）用如图所示的装置探究冰的熔化特点，将装有适量碎冰的试管置于烧杯内的
温水中，冰 热量，温度升高。当冰开始熔化时，温度计的示数如图所示为
℃，冰在熔化过程中温度计的示数 ，由此可知，冰属于晶体。

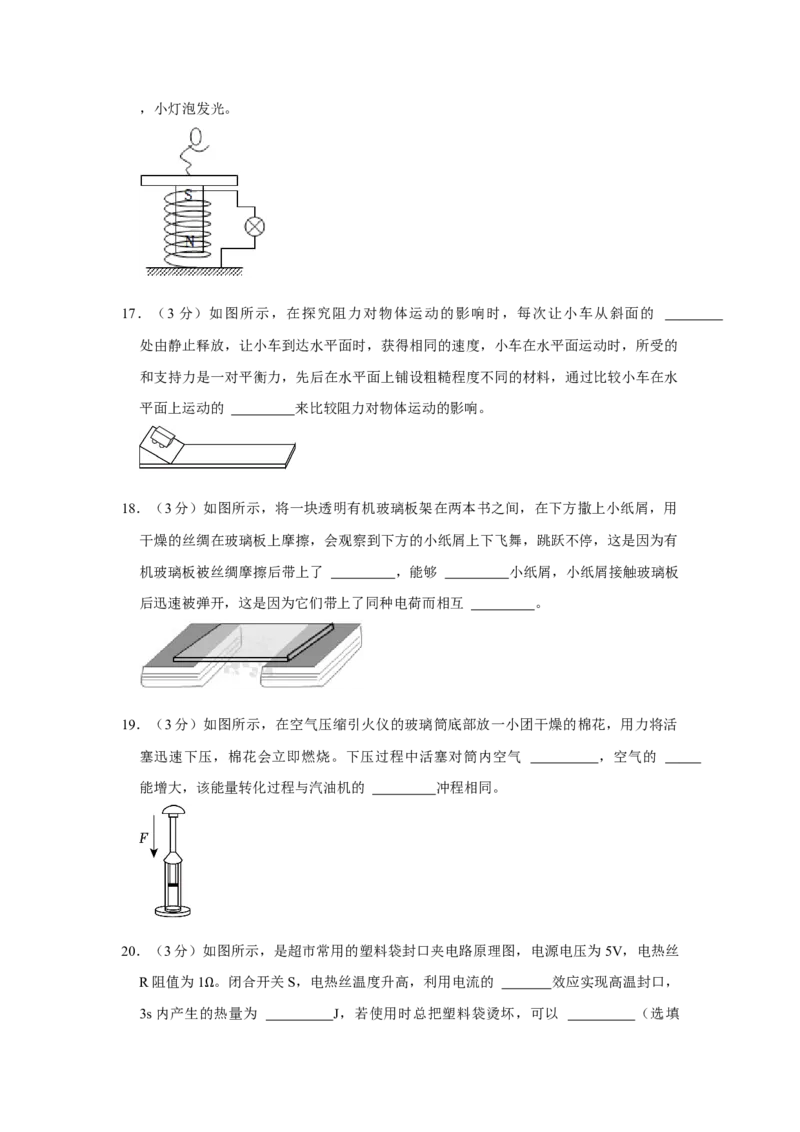

16．（2分）某幼儿园游乐室里有一块能发电的地板，当小朋友们在上面跳跃时，小灯泡
便会一闪一闪，地板下方铺设的结构如图所示，当踩踏地板时，固定在地板下方的磁铁
往复运动，使固定在地面上的弹簧线圈做 磁感线运动，闭合电路中产生，小灯泡发光。
17．（3 分）如图所示，在探究阻力对物体运动的影响时，每次让小车从斜面的
处由静止释放，让小车到达水平面时，获得相同的速度，小车在水平面运动时，所受的
和支持力是一对平衡力，先后在水平面上铺设粗糙程度不同的材料，通过比较小车在水
平面上运动的 来比较阻力对物体运动的影响。
18．（3分）如图所示，将一块透明有机玻璃板架在两本书之间，在下方撒上小纸屑，用
干燥的丝绸在玻璃板上摩擦，会观察到下方的小纸屑上下飞舞，跳跃不停，这是因为有
机玻璃板被丝绸摩擦后带上了 ，能够 小纸屑，小纸屑接触玻璃板
后迅速被弹开，这是因为它们带上了同种电荷而相互 。
19．（3分）如图所示，在空气压缩引火仪的玻璃筒底部放一小团干燥的棉花，用力将活
塞迅速下压，棉花会立即燃烧。下压过程中活塞对筒内空气 ，空气的
能增大，该能量转化过程与汽油机的 冲程相同。
20．（3分）如图所示，是超市常用的塑料袋封口夹电路原理图，电源电压为5V，电热丝
R阻值为1 。闭合开关S，电热丝温度升高，利用电流的 效应实现高温封口，
3s内产生的Ω热量为 J，若使用时总把塑料袋烫坏，可以 （选填“增大”或“减小”）电热丝的阻值。
21．（3分）我国的乌东德、白鹤滩、溪洛渡、向家坝、三峡、葛洲坝水电站实现联合调
度，标志着世界最大的“清洁能源走廊”已形成。水力发电是将水的 能转化
为电能，水能是 （选填“可再生”或“不可再生”）能源。水电站年均发
电量可达 1.08×1018J，若这些电量改用煤进行火力发电，效率为 40%，煤的热值为
3.0×107J/kg，则需要用煤 kg。
22．（3分）如图所示，是安装在某种塔式起重机吊臂一侧的滑轮组，某次匀速起吊 600kg
的物体时，上升 5m，用时 15s，滑轮组的机械效率是 80%，则所做有用功是
J，总功是 J，拉力F的功率是 W。（g取10N/kg）

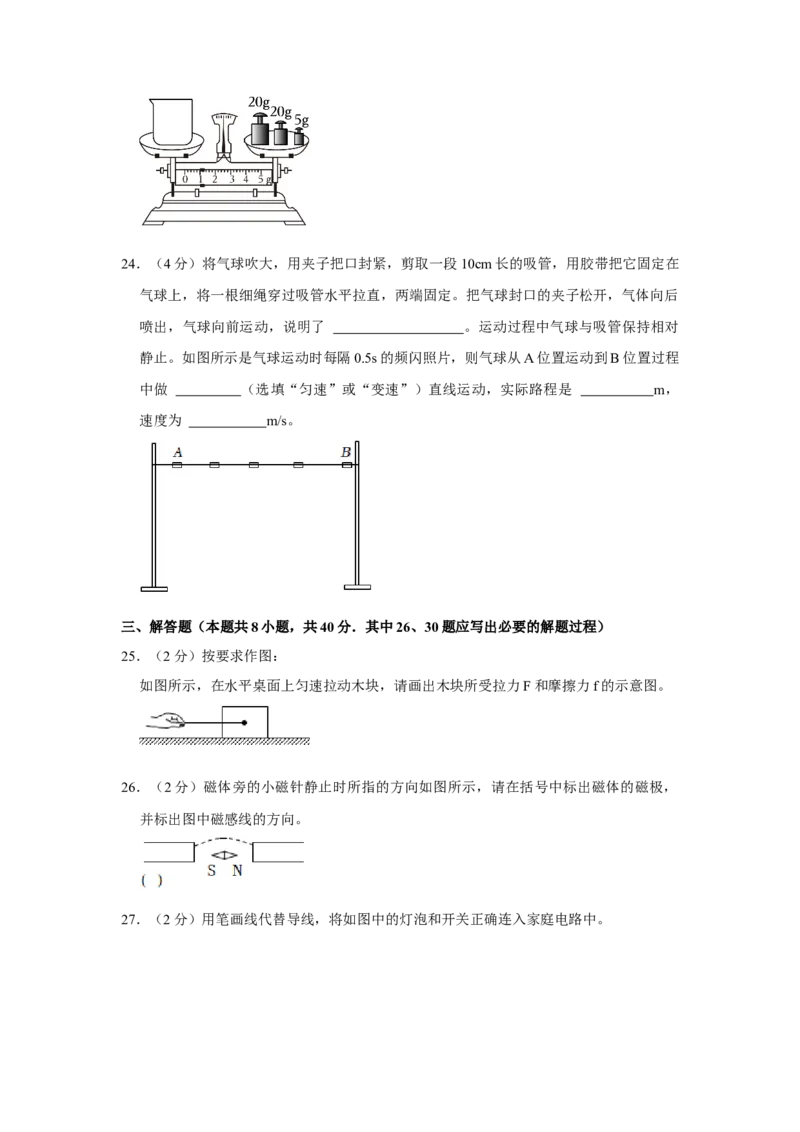

23．（4分）要配制90mL密度为1.1g/cm3的盐水，器材有：托盘天平（砝码有100g、
50g、10g、5g各1个，2个20g）、水（密度为1g/cm3）、盐、烧杯等。水加入盐后体
积变化忽略不计。
（1）称量所需水的质量，将天平放在水平台面上，把游码移到标尺的 处，
调节天平平衡，将烧杯放在天平左盘，在右盘中加减砝码并移动游码，天平再次平衡后，
所加砝码和游码的位置如图所示，则烧杯质量为 g，保持游码位置不变，接
下来的具体操作是： ，然后向烧杯中加水直至天平再次平衡。
（2）称量所需盐的质量，在天平左、右盘中，各放入一张纸片，调节天平平衡，在右
盘中加入5g砝码，将游码移到标尺的 g刻度线处，在天平左盘中加盐，直至天
平再次平衡。24．（4分）将气球吹大，用夹子把口封紧，剪取一段10cm长的吸管，用胶带把它固定在
气球上，将一根细绳穿过吸管水平拉直，两端固定。把气球封口的夹子松开，气体向后
喷出，气球向前运动，说明了 。运动过程中气球与吸管保持相对
静止。如图所示是气球运动时每隔0.5s的频闪照片，则气球从A位置运动到B位置过程
中做 （选填“匀速”或“变速”）直线运动，实际路程是 m，
速度为 m/s。
三、解答题（本题共8小题，共40分．其中26、30题应写出必要的解题过程）
25．（2分）按要求作图：
如图所示，在水平桌面上匀速拉动木块，请画出木块所受拉力F和摩擦力f的示意图。
26．（2分）磁体旁的小磁针静止时所指的方向如图所示，请在括号中标出磁体的磁极，
并标出图中磁感线的方向。
27．（2分）用笔画线代替导线，将如图中的灯泡和开关正确连入家庭电路中。28．（6分）2023年5月13日，“恩平20﹣4钻采平台”的安装，创造了我国海上油气平
台浮托安装重量的新纪录。浮托安装类似于运动员挺举过程，巧妙地利用海上潮汐的自
然力进行安装。如图所示，涨潮时，工程船托运平台组块驶入已经固定在海中的导管架
的槽口，落潮时把平台组块插尖顺势从高位下降安装到导管架接口上。工程船满载时的
排水量为5.35×107kg，所安装的平台组块质量为1.55×107kg。（g取10N/kg）
（1）工程船满载航行在海面上时，受到的浮力为多大？
（2）平台组块所受重力大小为多少？
（3）若涨潮前，插尖低于接口0.8m，涨潮时，工程船和平台组块缓慢向上浮起，使得
插尖比接口高1.2m。则在此过程中，工程船对平台组块竖直向上做功为多少？

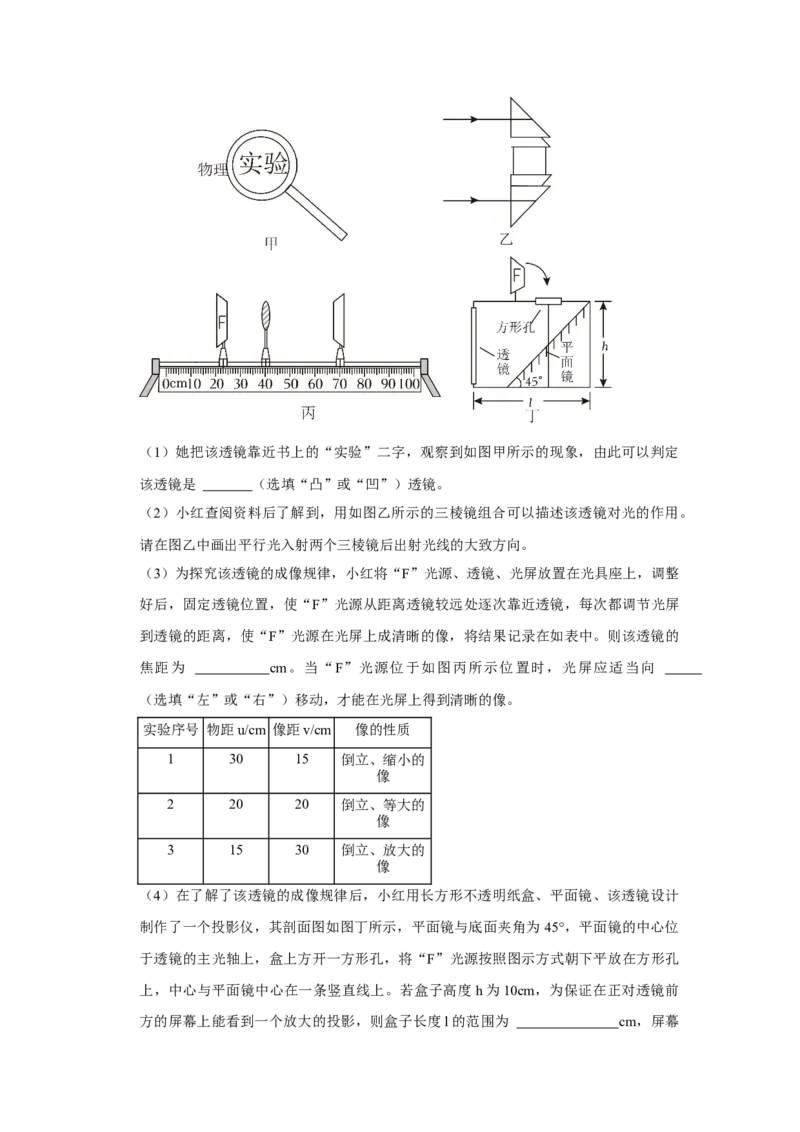

29．（7分）小红拿到一块玻璃透镜，仔细观察这块透镜，发现一面有螺纹，一面是光滑
的，她对此透镜进行了探究。（1）她把该透镜靠近书上的“实验”二字，观察到如图甲所示的现象，由此可以判定
该透镜是 （选填“凸”或“凹”）透镜。
（2）小红查阅资料后了解到，用如图乙所示的三棱镜组合可以描述该透镜对光的作用。
请在图乙中画出平行光入射两个三棱镜后出射光线的大致方向。
（3）为探究该透镜的成像规律，小红将“F”光源、透镜、光屏放置在光具座上，调整
好后，固定透镜位置，使“F”光源从距离透镜较远处逐次靠近透镜，每次都调节光屏
到透镜的距离，使“F”光源在光屏上成清晰的像，将结果记录在如表中。则该透镜的
焦距为 cm。当“F”光源位于如图丙所示位置时，光屏应适当向
（选填“左”或“右”）移动，才能在光屏上得到清晰的像。
实验序号 物距u/cm 像距v/cm 像的性质
1 30 15 倒立、缩小的
像
2 20 20 倒立、等大的
像
3 15 30 倒立、放大的
像
（4）在了解了该透镜的成像规律后，小红用长方形不透明纸盒、平面镜、该透镜设计
制作了一个投影仪，其剖面图如图丁所示，平面镜与底面夹角为 45°，平面镜的中心位
于透镜的主光轴上，盒上方开一方形孔，将“F”光源按照图示方式朝下平放在方形孔
上，中心与平面镜中心在一条竖直线上。若盒子高度 h为10cm，为保证在正对透镜前
方的屏幕上能看到一个放大的投影，则盒子长度l的范围为 cm，屏幕上所成的图像形状是 。（选填“F”、“ ”或“ ”）
30．（7分）用图甲所示的电路探究通过导体的电流与电压、电阻的关系。器材有：干电
池3节（每节电压略小于1.5V），滑动变阻器3个（铭牌上分别标有“5 ㅤ3A”“20
ㅤ2A”“50 ㅤ1.5A”字样），电流表、电压表、开关各一个，阻值为5Ω 、10 、20Ω
的电阻各一个Ω，导线若干。 Ω Ω Ω
（1）闭合开关前，应将滑动变阻器的滑片P移至 （选填“A”或“B”）端。
（2）闭合开关后，电流表和电压表示数为0，移动滑片P，两表指针不偏转。将与电压
表“﹣”接线柱相连的导线从D端拆下，试触C点，电压表指针不偏转，试触B点，电
压表指针偏转，若电路中只有一处故障，则可能是 。
（3）排除故障后，重新开始实验，探究电流与电压的关系。闭合开关，电压表示数为
0.7V，电流表示数为0.07A。移动滑片P，逐步增大R两端电压，记录电压表的示数U
和对应的电流表的示数I。以电流I为纵坐标、电压U为横坐标，采用描点的方式，画
出I﹣U图像，如图乙所示。依据图像，得到的结论是 ，实验
中选用的滑动变阻器的铭牌上标有 字样，电源电压为
V。
（4）在探究电流与电阻的关系时，为了能使用上一次的某一组实验数据，断开开关，
将R换成5 ，闭合开关，移动滑片P，电流表示数如图丙所示为 A；断开
开关，换接Ω未使用过的一个电阻，正确操作后，电流表示数应为 A。
31．（7分）小华发现，压缩一个已经充气的气球感到很容易，但想把它压缩得很小却又
很困难。由此她猜想被封闭的一定质量的气体产生的压强与体积可能有关，为此她准备
了20mL的注射器、弹簧测力计、刻度尺、细绳等，进行探究，步骤如下：
（1）如图甲所示，用刻度尺测出注射器刻度部分的长度为 cm，则活塞的
横截面积为 cm2。
（2）把注射器的活塞推至注射器筒的底端，排尽筒内的空气，然后用橡皮帽封住注射器的小孔，为了检验是否漏气，不增加器材，方法是 。
（3）如图乙所示，用细绳拴住注射器活塞的颈部，使绳的另一端与弹簧测力计的挂钩
相连，弹簧测力计一端固定并水平放置，然后水平向右慢慢地拉动注射器筒，当注射器
活塞开始滑动时，弹簧测力计的示数如图乙所示为 N，此时外界大气压的数
值为 Pa。
（4）取下橡皮帽，拉动活塞，让活塞的底端位于注射器 4mL刻度处，用橡皮帽封住注
射器的小孔，确保不漏气，此时注射器内被封闭的气体体积为4mL。再按照图乙的方式
操作，水平向右慢慢地拉动注射器筒，当注射器内气体体积变为 8mL时，弹簧测力计
的示数为10N。继续向右慢慢地拉动注射器筒，记下注射器内气体体积与对应的弹簧测
力计的示数，将所测数据记录在如表中。
注射器内气体体积 8 10 12 16 20
V/mL
弹簧测力计的示数 10 13.3 15 16
F/N
①当注射器内气体体积为10mL时，弹簧测力计示数为 N。
②当注射器内气体体积为20mL时，注射器内气体压强为 Pa。
32．（7分）图甲是某型号电开水器结构简图，图乙是它的电路原理图，控制进水口的浮
球阀由不锈钢浮球、绕O点转动的金属杆ABC、连杆CD、活塞组成。使用时，将插头
插入家庭电路的插座中，电压为220V。冷水自进水口进入冷水箱，再经连通管进入煮
水箱，当冷水箱水位达到设定高度，浮球浮起，AB水平，连杆CD水平向右推动活塞
堵住进水口，停止进水，同时开关S 闭合，开关S 与触点2接通，煮水箱中的电热管
2 1
R 工作，额定煮水功率为3300W，水沸腾后经出水管溢入贮水箱，冷水再补充入煮水
1
箱，冷水箱中水位下降，进水口打开进水，同时S 断开，重复上述过程，至贮水箱中注
2
满水后，开关S 与触点1接通，贮水箱中的电热管R 工作，进行保温，额定保温功率
1 2
为660W。保温时，S 同时接通，当电磁铁线圈中的电流达到0.02A，衔铁P被吸起
3
（开关断开）；当电磁铁线圈中电流减小到 0.01A，衔铁P被释放（开关重新接通），使贮水箱内热水温度维持在90℃～95℃．R 是定值电阻。R 是热敏电阻，其温度与贮
3 T
水箱内水温相同，温度每升高1℃，电阻减小100 ，电磁铁线圈的电阻忽略不计。[c水
＝4.2×103J/（kg•℃），
水
＝1.0×103kg/m3，g＝10ΩN/kg]
ρ
（1）该电开水器正常工作时，熔断器上通过的最大电流为 。
A.3A
B.12A
C.15A
D.18A
（2）该电开水器煮水箱电热管R 连续正常工作1小时能产生33L的开水，若冷水温度
1
为22℃，开水温度为100℃，则煮水箱的加热效率为多少？
（3）冷水箱中的浮球质量为0.55kg，金属杆ABC质量和体积忽略不计，进水口被活塞
堵住不能进水时，若浮球恰好一半体积浸在水中，连杆 CD受到活塞对它水平向左的推
力为30N；若浮球全部浸没于水中，此时连杆能够承受活塞的水平推力为90N，则浮球
体积为 m3，贮水箱中保温控制电路的电压U是 V。2023年江苏省无锡市中考物理试卷
参考答案与试题解析
一、选择题（本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个
正确）
1．（2分）如图是我国最早的乐器之一“埙”，吹奏时能发出宫、商、角、徵、羽五音，
相当于现在的do、re、mi、sol、la。五音是指声音的（ ）
A．响度 B．音调 C．音色 D．速度
【分析】声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调
指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距发声体的距离
有关；音色是由发声体本身决定的一个特性。
【解答】解：中国古乐的五个基本音阶，每个音阶对应的频率是逐渐增大的，因为频率
越高，音调越高，由此可知do、re、mi、sol、la.五音实际上是指声音的音调。
故选：B。
【点评】掌握音调与频率的关系是解答此题的关键，难度不大。
2．（2分）太空中的温度能达到﹣270℃左右，我国科技人员研制了一种卫星保暖用的特
殊材料，将这种材料制成我们可以穿着的衣服，与同款羽绒服相比，质量可以减轻
40%，保暖性可以提高30%，且机洗后不易变形。关于该材料的特性，以下说法中错误
的是（ ）
A．密度大 B．弹性好 C．耐低温 D．隔热性好
【分析】认真阅读材料，根据材料提供的信息分析材料的物理属性，并进行解答。
【解答】解：由题意“与同款羽绒服相比，质量可以减轻40%，保暖性可以提高30%，
且机洗后不易变形”知，这种特殊材料，密度小、耐低温、隔热性好、弹性好。故 A错
误，BCD正确。
故选：A。【点评】本题考查了学生根据题中的信息分析解答能力，是一道基础题。

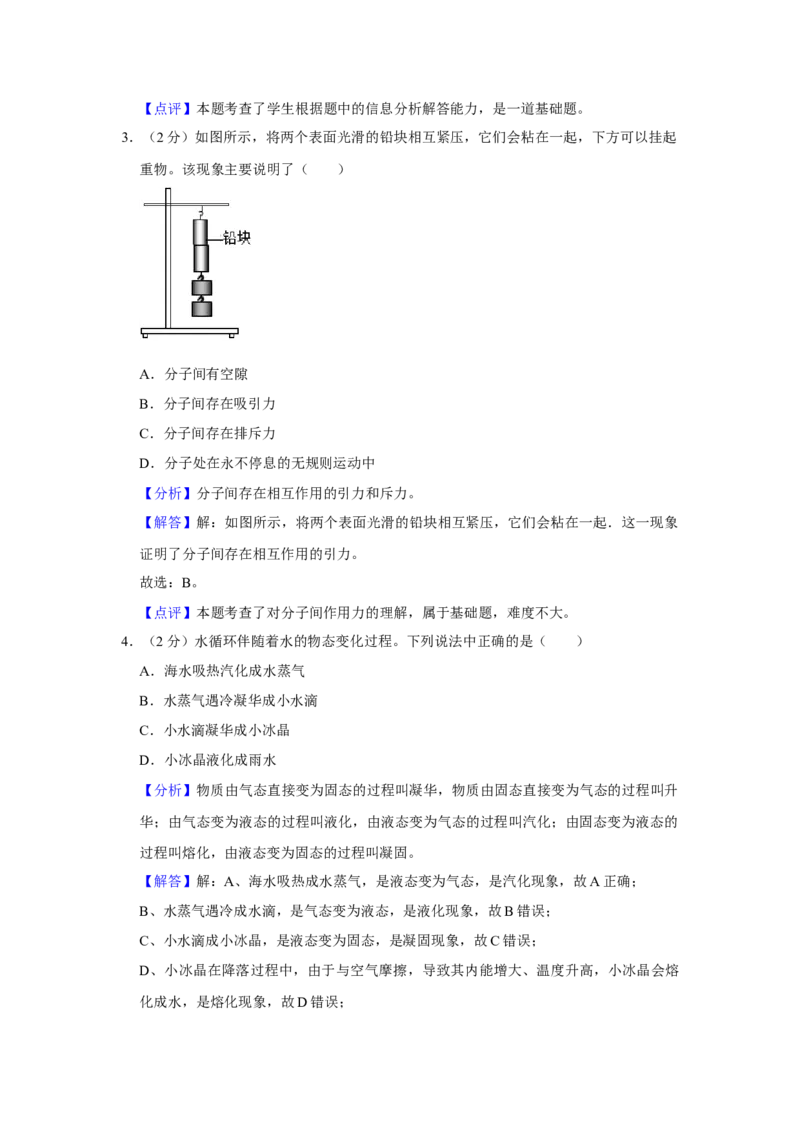

3．（2分）如图所示，将两个表面光滑的铅块相互紧压，它们会粘在一起，下方可以挂起
重物。该现象主要说明了（ ）
A．分子间有空隙
B．分子间存在吸引力
C．分子间存在排斥力
D．分子处在永不停息的无规则运动中
【分析】分子间存在相互作用的引力和斥力。
【解答】解：如图所示，将两个表面光滑的铅块相互紧压，它们会粘在一起．这一现象
证明了分子间存在相互作用的引力。
故选：B。
【点评】本题考查了对分子间作用力的理解，属于基础题，难度不大。
4．（2分）水循环伴随着水的物态变化过程。下列说法中正确的是（ ）
A．海水吸热汽化成水蒸气
B．水蒸气遇冷凝华成小水滴
C．小水滴凝华成小冰晶
D．小冰晶液化成雨水
【分析】物质由气态直接变为固态的过程叫凝华，物质由固态直接变为气态的过程叫升
华；由气态变为液态的过程叫液化，由液态变为气态的过程叫汽化；由固态变为液态的
过程叫熔化，由液态变为固态的过程叫凝固。
【解答】解：A、海水吸热成水蒸气，是液态变为气态，是汽化现象，故A正确；
B、水蒸气遇冷成水滴，是气态变为液态，是液化现象，故B错误；
C、小水滴成小冰晶，是液态变为固态，是凝固现象，故C错误；
D、小冰晶在降落过程中，由于与空气摩擦，导致其内能增大、温度升高，小冰晶会熔
化成水，是熔化现象，故D错误；故选：A。
【点评】分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处
于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。

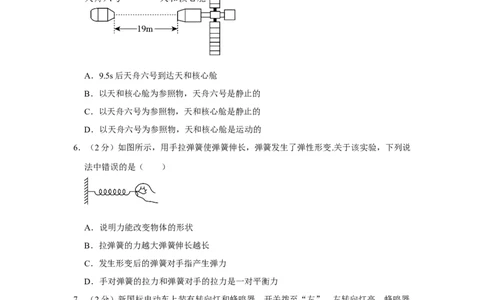

5．（2分）如图所示，天舟六号货运飞船距离天和核心舱 19m，正以相对核心舱0.2m/s的
速度向核心舱匀速直线运行。下列说法中正确的是（ ）
A．9.5s后天舟六号到达天和核心舱
B．以天和核心舱为参照物，天舟六号是静止的
C．以天舟六号为参照物，天和核心舱是静止的
D．以天舟六号为参照物，天和核心舱是运动的
【分析】（1）根据t＝ 求出天舟六号到达天和核心舱所用的时间；
（2）判断一个物体是静止还是运动的，看被研究的物体与参照物之间的相对位置是否
发生了改变，如果发生改变，则物体是运动的；反之就是静止的。
【解答】解：A、天舟六号到达天和核心舱所用的时间：t＝ ＝ ＝95m/s，故A
错误；
B、以天和核心舱为参照物，天舟六号的位置发生了变化，是运动的，故B错误；
CD、以天舟六号为参照物，天和核心舱的位置发生了变化，是运动的，故C错误，D
正确。
故选：D。
【点评】此题考查了速度公式的应用、运动和静止的相对性，比较简单，属基础题。
6．（2分）如图所示，用手拉弹簧使弹簧伸长，弹簧发生了弹性形变.关于该实验，下列说
法中错误的是（ ）
A．说明力能改变物体的形状B．拉弹簧的力越大弹簧伸长越长
C．发生形变后的弹簧对手指产生弹力
D．手对弹簧的拉力和弹簧对手的拉力是一对平衡力
【分析】（1）力可以改变物体的形状和运动状态；
（2）物体发生弹性形变时，受力越大，形变程度越大；
（3）弹力是由于物体间相互挤压或拉伸而产生的力，原因是发生了弹性形变；
（4）平衡力是作用在同一物体上的两个力，大小相等、方向相反、作用在同一直线上；
一对相互作用力分别作用在相互作用的两个物体上，大小相等、方向相反、作用在同一
直线上。
【解答】解：A、用手拉弹簧使弹簧伸长，弹簧发生了弹性形变，形状发生了变化，说
明力能改变物体的形状，故A正确；
B、物体发生弹性形变时，受力越大，形变程度越大，故B正确；
C、发生形变后的弹簧对手指产生弹力，故C正确；
D、手对弹簧的拉力和弹簧对手的拉力，二力分别作用在发生力的两个物体上，且大小
相等，方向相反，作用在同一条直线上，是一对相互作用力，故D错误；
故选：D。
【点评】本题考查了力的作用效果、弹力的产生、平衡力与相互作用力的理解与掌握。
7．（2分）新国标电动车上装有转向灯和蜂鸣器，开关拨至“左”，左转向灯亮、蜂鸣器
响；开关拨至“右”，右转向灯亮、蜂鸣器响。左、右转向灯不能同时亮。下列电路图
设计合理的是（ ）
A． B．
C． D．
【分析】根据题意分析灯泡的连接方式、两个开关的作用、电铃的连接方式，然后选出正确的电路图。
【解答】解：根据题意可知，开关拨至“左”，左转向灯亮、蜂鸣器响；开关拨至
“右”，右转向灯亮、蜂鸣器响，这说明两个灯泡工作是也不影响，都是并联的；由于
电路中只有一个蜂鸣器，所以蜂鸣器应该串联接入电路中；左、右转向灯不能同时亮，
说明电路中的开关是单刀双掷开关，故C正确。
故选：C。
【点评】本题考查了电路的设计，根据生活经验判定灯泡的连接方式是解题的关键。
8．（2分）在水平地面上铺一张白纸，将皮球表面涂黑，使其分别从不同高度处自由下落，
在纸上留下黑色圆斑A、B，如图所示。下列说法中正确的是（ ）
A．皮球下落过程中动能转化为重力势能
B．皮球落地发生形变的过程中动能转化为弹性势能
C．形成圆斑B时皮球是从更高处下落的
D．形成圆斑A时皮球接触地面后形变程度更小
【分析】（1）皮球由于被举高而具有的能叫做重力势能，重力势能的大小与物体的质
量和下落高度有关，下落高度相同时，质量越大，重力势能越大；
（2）皮球由高处下落过程中，重力势能转化为动能，与地面碰撞接触时动能又转化为
弹性势能，从而在地面上留下黑色圆斑。
【解答】解：A、皮球在高处具有较大的重力势能，球在下落的过程中，高度减小，重
力势能减小，速度变大，动能变大，重力势能转化为动能，故A错误；
B、当球接触地面时，球会发生形变，球的动能转化为球的弹性势能，故B正确；
CD、球的动能越大，转化成的弹性势能越大，则小球的形变越大，在地面上形成的圆
斑较大，所以形成圆斑A时皮球接触地面后形变程度更大，形成圆斑A时皮球是从更高
处下落的，故CD错误。
故选：B。
【点评】本题借助小球下落综合考查了重力势能的影响因素、动能与势能的转化、弹性
势能的影响因素的相关知识，难度不大，有一定的综合性。

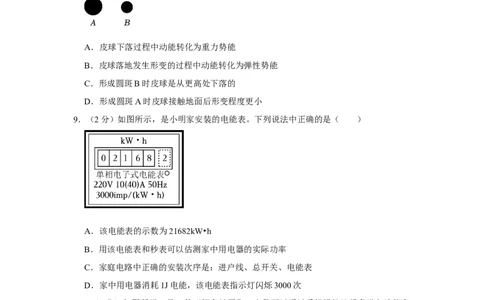

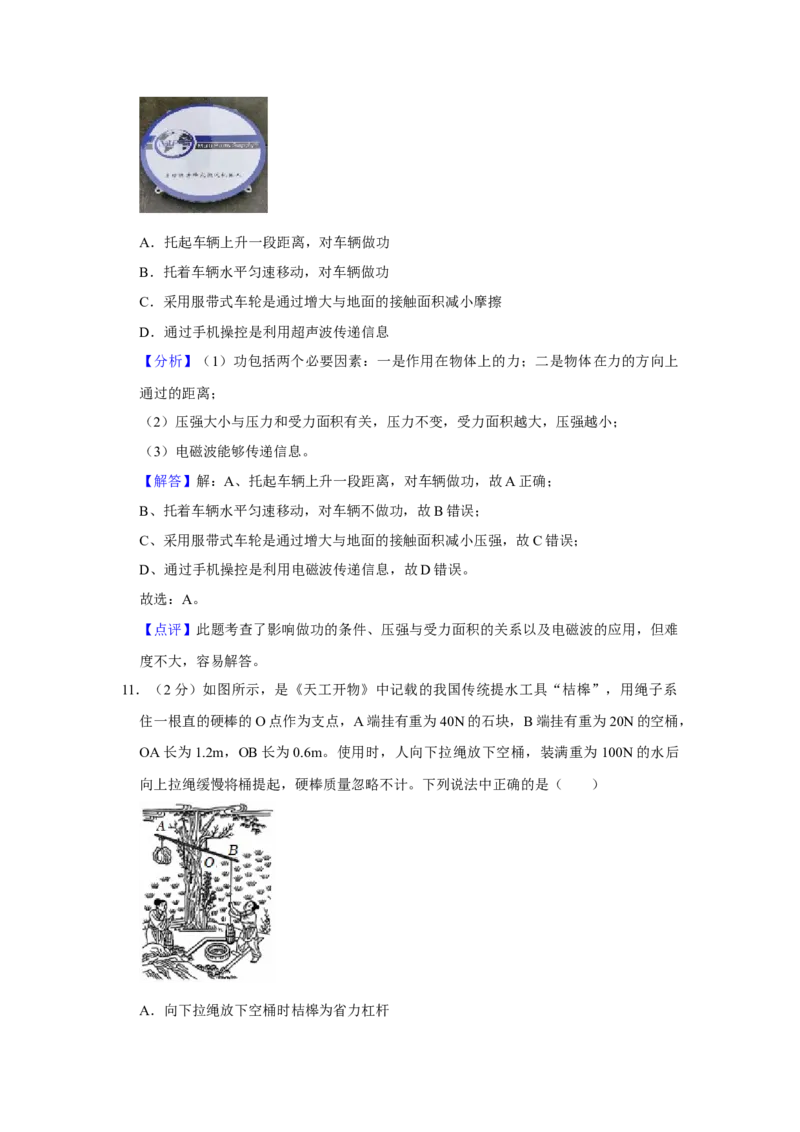

9．（2分）如图所示，是小明家安装的电能表。下列说法中正确的是（ ）A．该电能表的示数为21682kW•h
B．用该电能表和秒表可以估测家中用电器的实际功率
C．家庭电路中正确的安装次序是：进户线、总开关、电能表
D．家中用电器消耗1J电能，该电能表指示灯闪烁3000次
【分析】（1）电能表最后一位示数为小数位，单位是kW•h，根据图示电能表读出其示
数；
（2）根据P＝ 分析A选项；
（3）输电线进户后首先接到电能表上，后面依次是总开关、保险装置、用电器；
（4）“3000imp/（kW•h）”是指接在这个电能表上的用电器，每消耗1kW•h的电能，
电能表指示灯闪烁3000次。
【解答】解：A、该电能表的示数为2168.2kW•h，故A错误；
B、利用电能表参数可以测量用电器单独工作一段时间内消耗电能，根据P＝ 计算用
电器单独工作的电功率，故B正确；
C、输电线进户后首先接到电能表上，后面依次是总开关、保险装置、用电器，故 C错
误；
D、“3000imp/（kW•h）”是指接在这个电能表上的用电器，每消耗1kW•h的电能，
电能表指示灯闪烁3000次，故D错误。
故选：B。
【点评】本考查了安全用电知识、电能表的作用和电能表上各参数的含义，属于基础题。
10．（2分）如图所示，是一款“挪车神器”，交警可以通过手机操控该设备进入违停车
辆底部，托举起车辆进行移除。关于该“挪车神器”，下列说法中正确的是（ ）A．托起车辆上升一段距离，对车辆做功
B．托着车辆水平匀速移动，对车辆做功
C．采用服带式车轮是通过增大与地面的接触面积减小摩擦
D．通过手机操控是利用超声波传递信息
【分析】（1）功包括两个必要因素：一是作用在物体上的力；二是物体在力的方向上
通过的距离；
（2）压强大小与压力和受力面积有关，压力不变，受力面积越大，压强越小；
（3）电磁波能够传递信息。
【解答】解：A、托起车辆上升一段距离，对车辆做功，故A正确；
B、托着车辆水平匀速移动，对车辆不做功，故B错误；
C、采用服带式车轮是通过增大与地面的接触面积减小压强，故C错误；
D、通过手机操控是利用电磁波传递信息，故D错误。
故选：A。
【点评】此题考查了影响做功的条件、压强与受力面积的关系以及电磁波的应用，但难
度不大，容易解答。
11．（2分）如图所示，是《天工开物》中记载的我国传统提水工具“桔槔”，用绳子系
住一根直的硬棒的O点作为支点，A端挂有重为40N的石块，B端挂有重为20N的空桶，
OA长为1.2m，OB长为0.6m。使用时，人向下拉绳放下空桶，装满重为100N的水后
向上拉绳缓慢将桶提起，硬棒质量忽略不计。下列说法中正确的是（ ）
A．向下拉绳放下空桶时桔槔为省力杠杆B．向下拉绳放下空桶时拉力为20N
C．向上拉绳提起装满水的桶时桔槔为费力杠杆
D．向上拉绳提起装满水的桶时拉力为40N
【分析】（1）向下拉绳放下空桶时，B端的力为动力，A端的力为阻力，动力臂小于
阻力臂；向上拉绳提起装满水的桶时，在A端的力为动力，B端的力为阻力，动力臂大
于阻力臂，根据杠杆的平衡条件，判断使用时属于哪种杠杆；
（2）根据杠杆的平衡条件F L ＝F L ，结合题意，计算杠杆平衡时B端的力，放下空
1 1 2 2
桶时，向下的拉力加上桶的重力等于B端的力；
向上拉绳提起装满水的桶时，B端的力加上拉力等于桶和水的总重力。
【解答】解：A、向下拉绳放下空桶时，B端的力为动力，A端的力为阻力，动力臂小
于阻力臂，属于费力杠杆，故A错误；

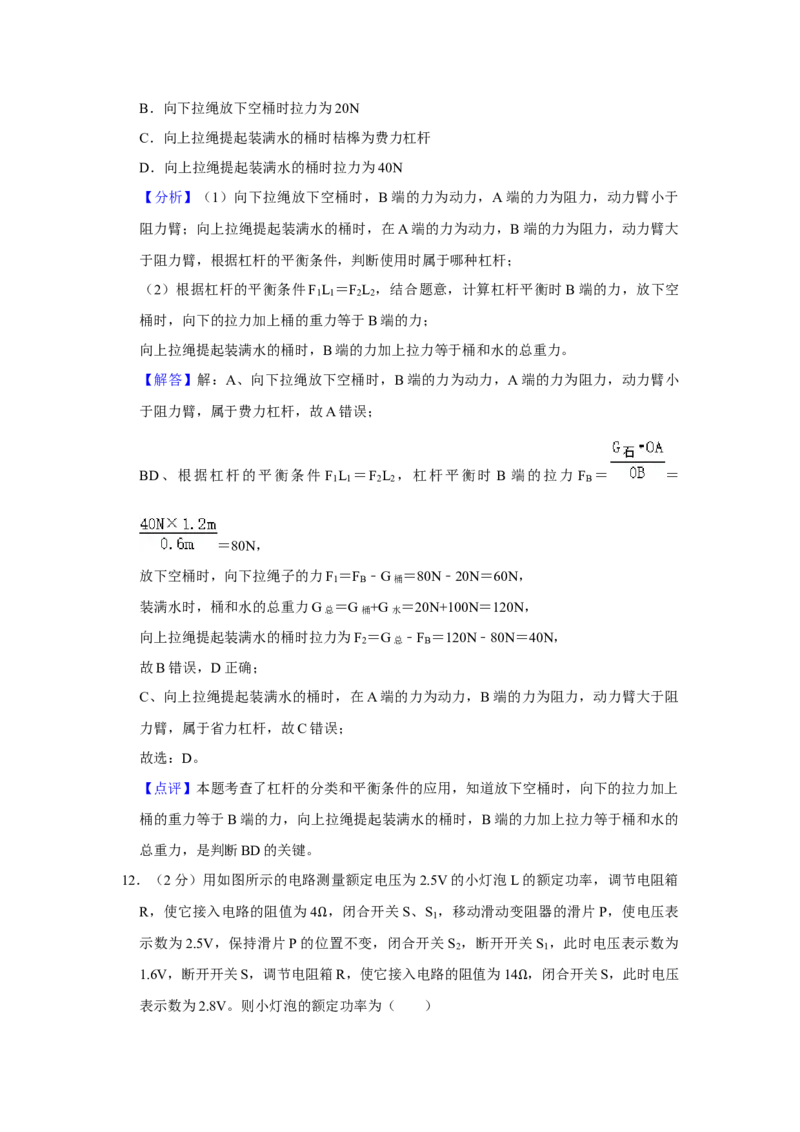

BD、根据杠杆的平衡条件 F L ＝F L ，杠杆平衡时 B 端的拉力 F ＝ ＝
1 1 2 2 B
＝80N，
放下空桶时，向下拉绳子的力F
1
＝F
B
﹣G桶 ＝80N﹣20N＝60N，
装满水时，桶和水的总重力G总 ＝G桶+G水 ＝20N+100N＝120N，
向上拉绳提起装满水的桶时拉力为F
2
＝G总 ﹣F
B
＝120N﹣80N＝40N，
故B错误，D正确；
C、向上拉绳提起装满水的桶时，在A端的力为动力，B端的力为阻力，动力臂大于阻
力臂，属于省力杠杆，故C错误；
故选：D。
【点评】本题考查了杠杆的分类和平衡条件的应用，知道放下空桶时，向下的拉力加上
桶的重力等于B端的力，向上拉绳提起装满水的桶时，B端的力加上拉力等于桶和水的
总重力，是判断BD的关键。
12．（2分）用如图所示的电路测量额定电压为2.5V的小灯泡L的额定功率，调节电阻箱
R，使它接入电路的阻值为4 ，闭合开关S、S ，移动滑动变阻器的滑片P，使电压表
1
示数为2.5V，保持滑片P的位Ω置不变，闭合开关S ，断开开关S ，此时电压表示数为
2 1
1.6V，断开开关S，调节电阻箱R，使它接入电路的阻值为14 ，闭合开关S，此时电压
表示数为2.8V。则小灯泡的额定功率为（ ） ΩA．1.0W B．0.75W C．0.625W D．0.5W
【分析】闭合开关S、S ，断开开关S ，滑动变阻器与电阻箱串联，电压表测电阻箱两
2 1
端的电压，根据欧姆定律和串联电路的电压特点表示出电源电压，解方程求出滑动变阻
器接入电路的电阻和电源电压；闭合开关S、S ，滑动变阻器与灯泡串联，电压表测灯
1
泡两端的电压，根据串联电路的电压特点求出滑动变阻器两端的电压，根据欧姆定律求
出电路中的电流，根据P＝UI求出灯泡的额定功率。
【解答】解：闭合开关S、S ，断开开关S ，滑动变阻器与电阻箱串联，电压表测电阻
2 1
箱两端的电压，
当电压表示数为1.6V时，电路中的电流：I＝ ＝ ＝0.4A，
由串联电路的电压特点和欧姆定律可知，电源电压：U＝U R +U 滑 ＝U R +IR 滑 ＝
1.6V+0.4A×R滑 ……①
当电压表示数为2.8V时，电路中的电流：I'＝ ＝ ＝0.2A，
电源电压：U＝U
R
'+U滑'＝U
R
'+I'R滑 ＝2.8V+0.2A×R滑 ……②
由①②解得：R滑 ＝6 ，U＝4V；
闭合开关S、S
1
，滑动变Ω阻器与灯泡串联，电压表测灯泡两端的电压，
由串联电路的电压特点可知，滑动变阻器两端的电压：U滑 ″＝U﹣U额 ＝4V﹣2.5V＝
1.5V，
则灯泡的额定电流：I额 ＝I″＝ ＝ ＝0.25A，
灯泡的额定功率：P额 ＝U额I额 ＝2.5V×0.25A＝0.625W，故C正确。故选：C。
【点评】本题考查串联电路的特点、欧姆定律和电功率公式的应用，分清开关闭合、断
开时电路的连接方式是关键。
二、填空题（本题共12小题，每空1分，共36分）
13．（2分）如图所示，系在细绳上的乒乓球在竖直方向静止不动，将正在发声的音叉慢
慢靠近并接触乒乓球，观察到乒乓球被弹起，说明声音是由物体 振动 产生的，音
叉发出的声音通过 空气 传入我们的耳中。
【分析】（1）声音是由物体振动产生的；
（2）声音的传播需要介质，可以在气体、液体、固体中传播。
【解答】解：将正在发声的音叉慢慢移近乒乓球且轻触乒乓球时，观察到乒乓球被弹起，
说明了正在发声的音叉在振动；即发声体在振动；
我们听到的声音是通过空气传播过来的。
故答案为：振动；空气。
【点评】本题考查声音的产生与传播，是对基础知识的考查。
14．（3分）如图所示，平面镜M水平放置，白色纸板竖直地立在平面镜上。纸板由A、
B两部分组成，可绕接缝ON翻折。使一束光紧贴纸板A射向镜面上的O点，只有当纸
板B翻折至图中位置时，才能观察到纸板B上呈现反射光线，可知反射光线、入射光线
和法线在 同一平面内 ，此时角度 为40°，则 为 40 ° ，将一束光沿FO方向
入射，则反射光将沿 OE 方向射出。α β
【分析】在“探究光的反射规律”的实验中，表面粗糙的纸板应竖直立在水平平面镜上；
光反射时，反射光线、入射光线、法线都在同一个平面内；光反射时，反射角等于入射角；
在光的反射中，光路是可逆的。
【解答】解：使一束光紧贴纸板A射向镜面上的O点，只有当纸板B翻折至图中位置
时，才能观察到纸板B上呈现反射光线，这说明反射光线、入射光线和法线在同一平面
内；
此时角度 为40°，入射角为40°，根据反射角等于入射角可知，反射角 为40°；
将一束光沿α FO方向入射，根据光路可逆可知，反射光将沿OE方向射出β。
故答案为：同一平面内；40°；OE。
【点评】本题考查了探究光的反射规律的实验，这是光学中的一个重点，也是近几年来
中考经常出现的题型，要求学生熟练掌握，并学会灵活运用。
15．（3分）用如图所示的装置探究冰的熔化特点，将装有适量碎冰的试管置于烧杯内的
温水中，冰 吸收 热量，温度升高。当冰开始熔化时，温度计的示数如图所示为
0 ℃，冰在熔化过程中温度计的示数 不变 ，由此可知，冰属于晶体。
【分析】晶体熔化需要吸热但温度不变。
【解答】解：将装有适量碎冰的试管置于烧杯内的温水中，烧杯内水的温度高于冰的温
度，冰会吸收热量，温度升高；
由图可知，温度计示数刚好在0刻度线处，示数为0℃；
在熔化过程中温度计的示数不变，由此可知，冰属于晶体，符合晶体熔化特点。
故答案为：吸收；0；不变。
【点评】本题考查晶体熔化的特点，属于基础题。

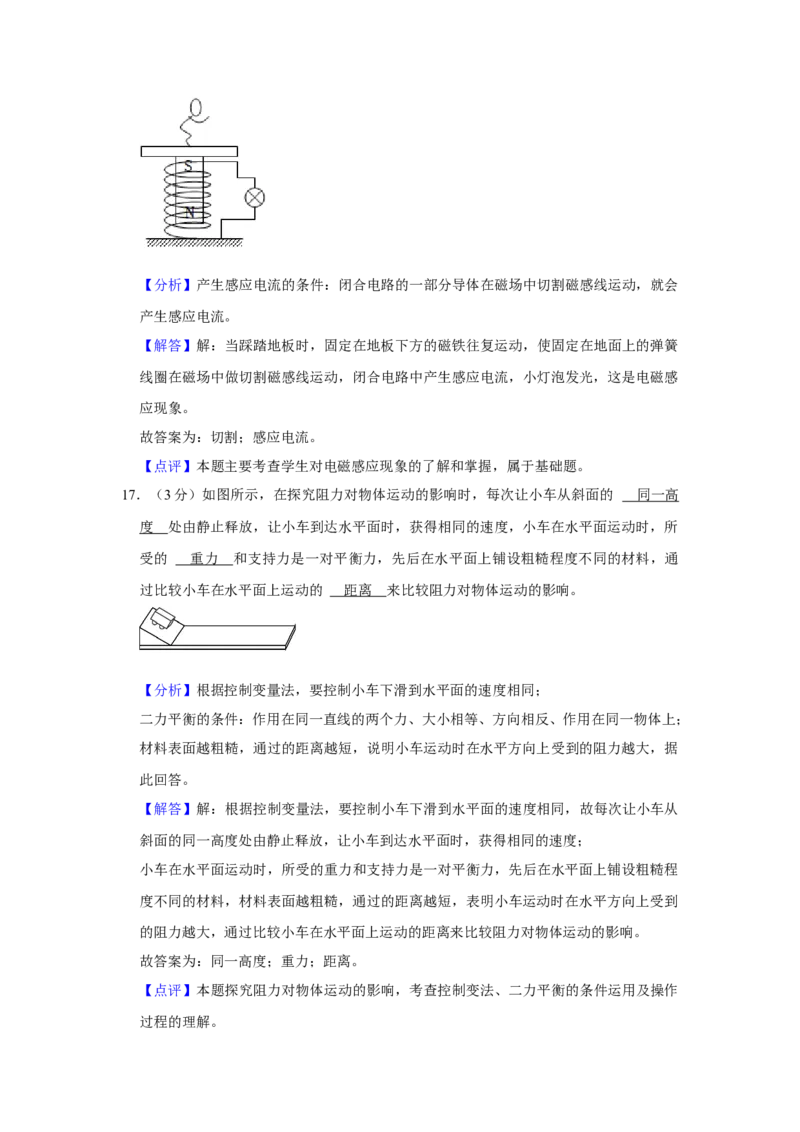

16．（2分）某幼儿园游乐室里有一块能发电的地板，当小朋友们在上面跳跃时，小灯泡
便会一闪一闪，地板下方铺设的结构如图所示，当踩踏地板时，固定在地板下方的磁铁
往复运动，使固定在地面上的弹簧线圈做 切割 磁感线运动，闭合电路中产生 感
应电流 ，小灯泡发光。【分析】产生感应电流的条件：闭合电路的一部分导体在磁场中切割磁感线运动，就会
产生感应电流。
【解答】解：当踩踏地板时，固定在地板下方的磁铁往复运动，使固定在地面上的弹簧
线圈在磁场中做切割磁感线运动，闭合电路中产生感应电流，小灯泡发光，这是电磁感
应现象。
故答案为：切割；感应电流。
【点评】本题主要考查学生对电磁感应现象的了解和掌握，属于基础题。
17．（3分）如图所示，在探究阻力对物体运动的影响时，每次让小车从斜面的 同一高
度 处由静止释放，让小车到达水平面时，获得相同的速度，小车在水平面运动时，所
受的 重力 和支持力是一对平衡力，先后在水平面上铺设粗糙程度不同的材料，通
过比较小车在水平面上运动的 距离 来比较阻力对物体运动的影响。
【分析】根据控制变量法，要控制小车下滑到水平面的速度相同；
二力平衡的条件：作用在同一直线的两个力、大小相等、方向相反、作用在同一物体上；
材料表面越粗糙，通过的距离越短，说明小车运动时在水平方向上受到的阻力越大，据
此回答。
【解答】解：根据控制变量法，要控制小车下滑到水平面的速度相同，故每次让小车从
斜面的同一高度处由静止释放，让小车到达水平面时，获得相同的速度；
小车在水平面运动时，所受的重力和支持力是一对平衡力，先后在水平面上铺设粗糙程
度不同的材料，材料表面越粗糙，通过的距离越短，表明小车运动时在水平方向上受到
的阻力越大，通过比较小车在水平面上运动的距离来比较阻力对物体运动的影响。
故答案为：同一高度；重力；距离。
【点评】本题探究阻力对物体运动的影响，考查控制变法、二力平衡的条件运用及操作

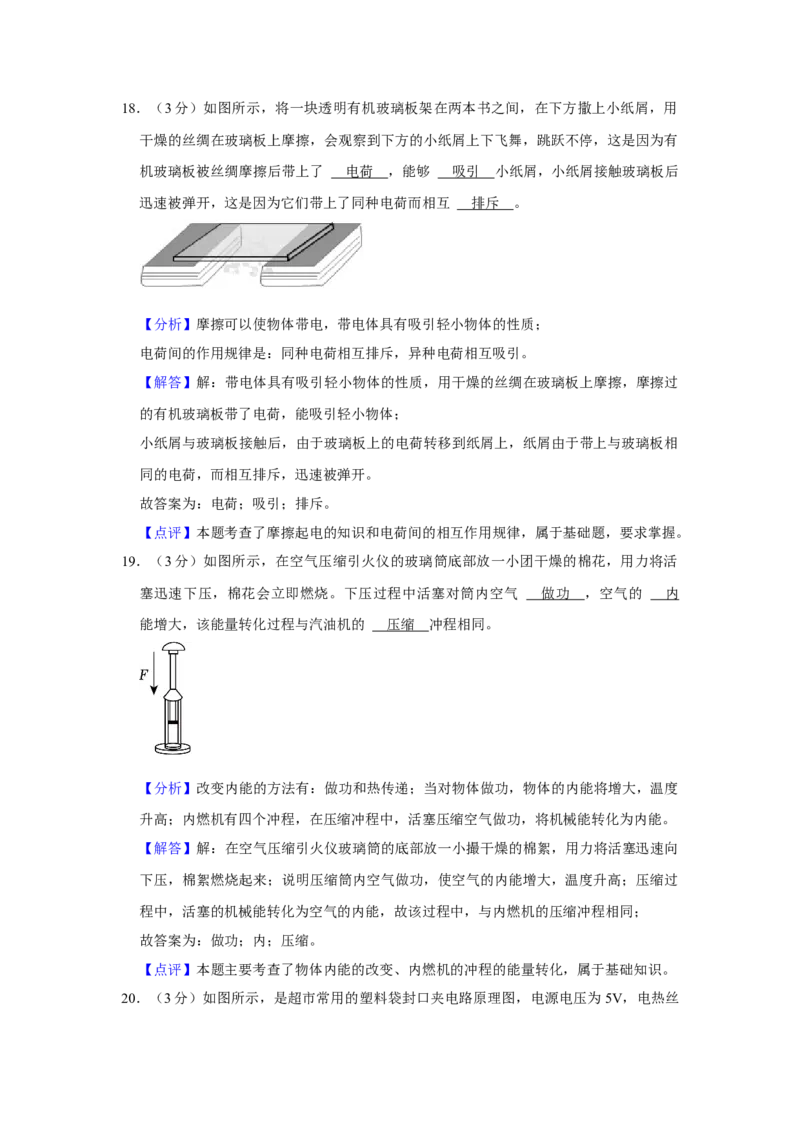

过程的理解。18．（3分）如图所示，将一块透明有机玻璃板架在两本书之间，在下方撒上小纸屑，用
干燥的丝绸在玻璃板上摩擦，会观察到下方的小纸屑上下飞舞，跳跃不停，这是因为有
机玻璃板被丝绸摩擦后带上了 电荷 ，能够 吸引 小纸屑，小纸屑接触玻璃板后
迅速被弹开，这是因为它们带上了同种电荷而相互 排斥 。
【分析】摩擦可以使物体带电，带电体具有吸引轻小物体的性质；
电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。
【解答】解：带电体具有吸引轻小物体的性质，用干燥的丝绸在玻璃板上摩擦，摩擦过
的有机玻璃板带了电荷，能吸引轻小物体；
小纸屑与玻璃板接触后，由于玻璃板上的电荷转移到纸屑上，纸屑由于带上与玻璃板相
同的电荷，而相互排斥，迅速被弹开。
故答案为：电荷；吸引；排斥。
【点评】本题考查了摩擦起电的知识和电荷间的相互作用规律，属于基础题，要求掌握。
19．（3分）如图所示，在空气压缩引火仪的玻璃筒底部放一小团干燥的棉花，用力将活
塞迅速下压，棉花会立即燃烧。下压过程中活塞对筒内空气 做功 ，空气的 内
能增大，该能量转化过程与汽油机的 压缩 冲程相同。
【分析】改变内能的方法有：做功和热传递；当对物体做功，物体的内能将增大，温度
升高；内燃机有四个冲程，在压缩冲程中，活塞压缩空气做功，将机械能转化为内能。
【解答】解：在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉絮，用力将活塞迅速向
下压，棉絮燃烧起来；说明压缩筒内空气做功，使空气的内能增大，温度升高；压缩过
程中，活塞的机械能转化为空气的内能，故该过程中，与内燃机的压缩冲程相同；
故答案为：做功；内；压缩。
【点评】本题主要考查了物体内能的改变、内燃机的冲程的能量转化，属于基础知识。
20．（3分）如图所示，是超市常用的塑料袋封口夹电路原理图，电源电压为5V，电热丝R阻值为1 。闭合开关S，电热丝温度升高，利用电流的 热 效应实现高温封口，
3s内产生的Ω热量为 75 J，若使用时总把塑料袋烫坏，可以 增大 （选填“增
大”或“减小”）电热丝的阻值。
【分析】当电流通过电阻时，产生了热量，这种现象叫做电流的热效应；纯电阻电路产
生的热量Q＝I2Rt＝ t；若电压不变，则R越大产生的热量越少。
【解答】解：电流通过电阻，因为电流的热效应，电阻发热产生热量，温度升高，实现
高温封口；
电阻产生的热量为：
Q＝I2Rt＝ t＝ ×3s＝75J；
由公式Q＝I2Rt＝ t可知，电压不变，要减小电阻产生的热量，应增大R的阻值。
故答案为：热；75；增大。
【点评】本题考查了电流的热效应及焦耳定律的计算公式的应用，属于基础考查，难度
不大。
21．（3分）我国的乌东德、白鹤滩、溪洛渡、向家坝、三峡、葛洲坝水电站实现联合调
度，标志着世界最大的“清洁能源走廊”已形成。水力发电是将水的 机械 能转化
为电能，水能是 可再生 （选填“可再生”或“不可再生”）能源。水电站年均发
电量可达 1.08×1018J，若这些电量改用煤进行火力发电，效率为 40%，煤的热值为
3.0×107J/kg，则需要用煤 9×1 0 1 0 kg。
【分析】（1）判断能量的转化，我们主要看它要消耗什么能量，得到什么能量，总是
消耗的能量转化为得到的能量；
（2）可再生能源：可以从自然界中源源不断地得到的能源，例：水能、风能、太阳能、
生物质能、潮汐能；（3）根据 ＝ ×100%求出煤完全燃烧释放的热量，根据Q放 ＝mq求出需要煤的质
η
量。
【解答】解：水力发电是利用发电机将水的机械转化为电能；
水能是可以从自然界中源源不断地得到的能源，属于可再生能源；
由 ＝ ×100%可得，煤完全燃烧释放的热量：
η
Q放 ＝ ＝ ＝2.7×1018J，
由Q放 ＝mq可得，需要煤的质量：
m＝ ＝ ＝9×1010kg。
故答案为：机械；可再生；9×1010。
【点评】本题考查能量转化、能源分类、燃料完全燃烧释放热量公式等。

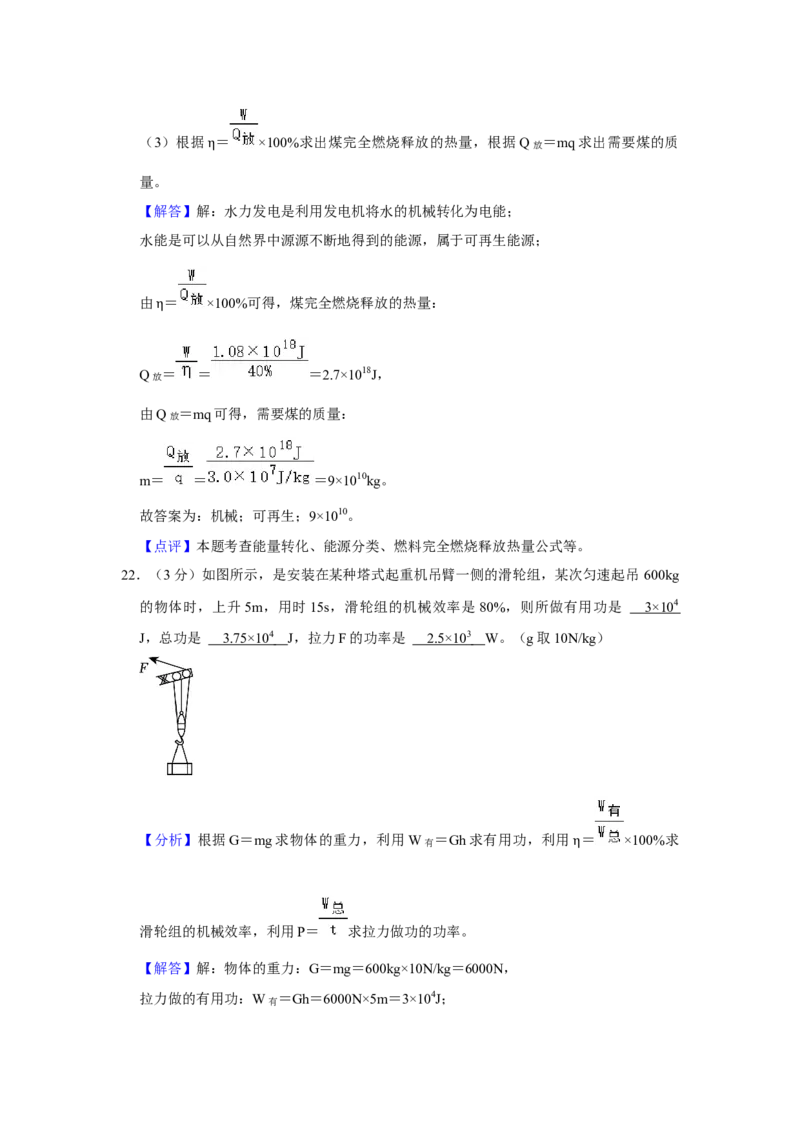

22．（3分）如图所示，是安装在某种塔式起重机吊臂一侧的滑轮组，某次匀速起吊 600kg
的物体时，上升5m，用时15s，滑轮组的机械效率是80%，则所做有用功是 3×1 0 4
J，总功是 3.75×1 0 4 J，拉力F的功率是 2.5×1 0 3 W。（g取10N/kg）
【分析】根据G＝mg求物体的重力，利用W有 ＝Gh求有用功，利用 ＝ ×100%求
η
滑轮组的机械效率，利用P＝ 求拉力做功的功率。
【解答】解：物体的重力：G＝mg＝600kg×10N/kg＝6000N，
拉力做的有用功：W有 ＝Gh＝6000N×5m＝3×104J；由 ＝ ×100%可知，拉力做的总功：W总 ＝ ＝ ＝3.75×104J；
η
拉力做功的功率：P＝ ＝ ＝2.5×103W。
故答案为：3×104；3.75×104；2.5×103。
【点评】本题考查重力公式、使用滑轮组时功、功率和机械效率公式的应用，难度不大。
23．（4分）要配制90mL密度为1.1g/cm3的盐水，器材有：托盘天平（砝码有100g、
50g、10g、5g各1个，2个20g）、水（密度为1g/cm3）、盐、烧杯等。水加入盐后体
积变化忽略不计。
（1）称量所需水的质量，将天平放在水平台面上，把游码移到标尺的 零刻度线 处，
调节天平平衡，将烧杯放在天平左盘，在右盘中加减砝码并移动游码，天平再次平衡后，
所加砝码和游码的位置如图所示，则烧杯质量为 4 6 g，保持游码位置不变，接下来
的具体操作是： 先在天平右盘中加入一个 100 g 砝码和 1 个 10 g 砝码，并取下一个 20 g
砝码 ，然后向烧杯中加水直至天平再次平衡。
（2）称量所需盐的质量，在天平左、右盘中，各放入一张纸片，调节天平平衡，在右
盘中加入5g砝码，将游码移到标尺的 4 g刻度线处，在天平左盘中加盐，直至天平
再次平衡。
【分析】（1）根据天平称量质量前的调节平衡的方法解答即可；物体质量等于砝码质
量与游码对应质量的和；
要配制90mL密度为1.1g/cm3的盐水，由于水加入盐后体积变化忽略不计，则可以计算
出所需水的质量m水 ，据此补充实验步骤；
（2）根据题意计算出所需盐的质量，再结合右盘中已有的砝码，确定游码应移到的位
置。
【解答】解：（1）称量所需水的质量，将天平放在水平台面上，把游码移到标尺的零
刻线处，调节天平平衡，将烧杯放在天平左盘，在右盘中加减砝码并移动游码，天平再次平衡后，所加砝码和游码的位置如图所示，则烧杯质量为m＝20g+20g+5g+1g＝46g；
要配制90mL密度为1.1g/cm3的盐水，由于水加入盐后体积变化忽略不计，则所需水的
质量m水 ＝ 水V＝1g/cm3×90cm3＝90g，由于两个20g砝码已经使用，故先在天平右盘
中加入先在ρ天平右盘中加入一个100g砝码和1个10g砝码，并取下一个20g砝码，然后
向烧杯中加水直至天平再次平衡；
（2）由题意得，所需盐的质量m盐 ＝m盐水 ﹣m水 ＝ 盐水V﹣m水 ＝1.1g/cm3×90cm3﹣90g
＝9g；称量所需盐的质量时，由于先在右盘中已经ρ加入5g砝码，故应游码移到标尺的
4g刻度线处，在天平左盘中加盐，直至天平再次平衡。
故答案为：（1）零刻度线；46；先在天平右盘中加入一个100g砝码和1个10g砝码，
并取下一个20g砝码；（2）4。
【点评】本题考查了天平的使用、密度公式以及变形公式的应用，属于易错题。
24．（4分）将气球吹大，用夹子把口封紧，剪取一段10cm长的吸管，用胶带把它固定在
气球上，将一根细绳穿过吸管水平拉直，两端固定。把气球封口的夹子松开，气体向后
喷出，气球向前运动，说明了 物体间力的作用是相互的 。运动过程中气球与吸管

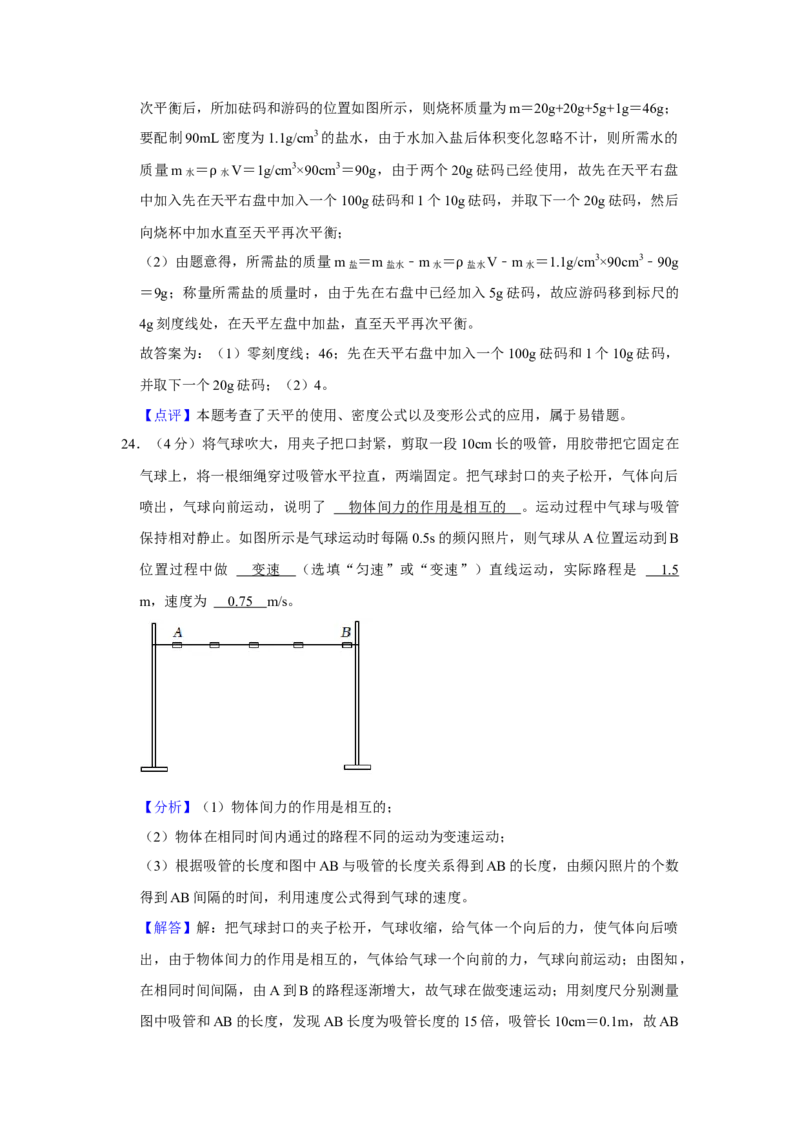

保持相对静止。如图所示是气球运动时每隔0.5s的频闪照片，则气球从A位置运动到B
位置过程中做 变速 （选填“匀速”或“变速”）直线运动，实际路程是 1.5
m，速度为 0.7 5 m/s。
【分析】（1）物体间力的作用是相互的；
（2）物体在相同时间内通过的路程不同的运动为变速运动；
（3）根据吸管的长度和图中AB与吸管的长度关系得到AB的长度，由频闪照片的个数
得到AB间隔的时间，利用速度公式得到气球的速度。
【解答】解：把气球封口的夹子松开，气球收缩，给气体一个向后的力，使气体向后喷
出，由于物体间力的作用是相互的，气体给气球一个向前的力，气球向前运动；由图知，
在相同时间间隔，由A到B的路程逐渐增大，故气球在做变速运动；用刻度尺分别测量
图中吸管和AB的长度，发现AB长度为吸管长度的15倍，吸管长10cm＝0.1m，故AB路程为0.1m×15＝1.5m；AB间有4个时间间隔，已知频闪照片的拍摄间隔为0.5s，则气
球从A到B共用时0.5s×4＝2s，故气球的平均速度v＝ ＝0.75m/s。
故答案为：物体间力的作用是相互的；变速；0.75m/s。
【点评】注意：实际路程由于是利用AB与吸管的长度比得到的，不同的学生测量时会
有误差，所以后两空的数值合理即可。
三、解答题（本题共8小题，共40分．其中26、30题应写出必要的解题过程）

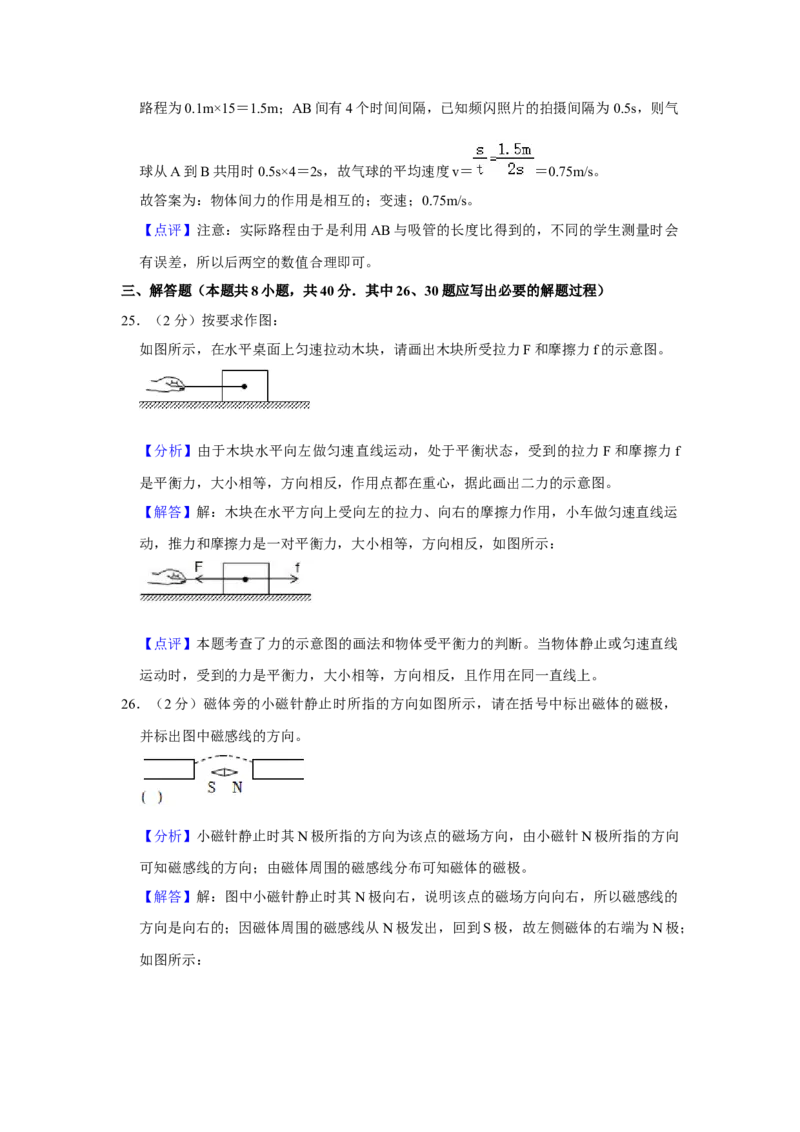

25．（2分）按要求作图：
如图所示，在水平桌面上匀速拉动木块，请画出木块所受拉力F和摩擦力f的示意图。
【分析】由于木块水平向左做匀速直线运动，处于平衡状态，受到的拉力F和摩擦力f
是平衡力，大小相等，方向相反，作用点都在重心，据此画出二力的示意图。
【解答】解：木块在水平方向上受向左的拉力、向右的摩擦力作用，小车做匀速直线运
动，推力和摩擦力是一对平衡力，大小相等，方向相反，如图所示：
【点评】本题考查了力的示意图的画法和物体受平衡力的判断。当物体静止或匀速直线
运动时，受到的力是平衡力，大小相等，方向相反，且作用在同一直线上。
26．（2分）磁体旁的小磁针静止时所指的方向如图所示，请在括号中标出磁体的磁极，
并标出图中磁感线的方向。
【分析】小磁针静止时其N极所指的方向为该点的磁场方向，由小磁针N极所指的方向
可知磁感线的方向；由磁体周围的磁感线分布可知磁体的磁极。
【解答】解：图中小磁针静止时其N极向右，说明该点的磁场方向向右，所以磁感线的
方向是向右的；因磁体周围的磁感线从N极发出，回到S极，故左侧磁体的右端为N极；
如图所示：【点评】该题主要考查了磁体周围的磁感线分布，是一道基础题。
27．（2分）用笔画线代替导线，将如图中的灯泡和开关正确连入家庭电路中。
【分析】灯泡的接法：火线连接开关，再连接灯泡顶端的金属点；零线直接接入灯泡的
螺旋套。
【解答】解：灯泡的接法：火线先连接开关，再连接灯泡顶端的金属点，零线直接接在
灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故；如图所
示：
【点评】掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑
使用性和安全性。
28．（6分）2023年5月13日，“恩平20﹣4钻采平台”的安装，创造了我国海上油气平
台浮托安装重量的新纪录。浮托安装类似于运动员挺举过程，巧妙地利用海上潮汐的自
然力进行安装。如图所示，涨潮时，工程船托运平台组块驶入已经固定在海中的导管架
的槽口，落潮时把平台组块插尖顺势从高位下降安装到导管架接口上。工程船满载时的
排水量为5.35×107kg，所安装的平台组块质量为1.55×107kg。（g取10N/kg）
（1）工程船满载航行在海面上时，受到的浮力为多大？
（2）平台组块所受重力大小为多少？
（3）若涨潮前，插尖低于接口0.8m，涨潮时，工程船和平台组块缓慢向上浮起，使得
插尖比接口高1.2m。则在此过程中，工程船对平台组块竖直向上做功为多少？【分析】（1）根据物体的浮沉条件计算工程船满载航行时受到的浮力；
（2）根据G＝mg计算平台组块的重力；
（3）首先通过题意分析工程船对平台组块施加力的大小和移动的距离，再根据 W＝Fs
计算做功的多少。
【解答】解：（1）工程船满载时的排水量为m＝5.35×107kg，因为工程船是漂浮的，所
以F浮 ＝G＝mg＝5.35×107kg×10N/kg＝5.35×108N；
（2）平台组块所受重力大小为G＝m'g＝1.55×107kg×10N/kg＝1.55×108N；
（3）工程船对平台组块施加的力等于平台组块的重力，即F＝G'＝1.55×108N；
移动的距离为s＝0.8m+1.2m＝2m，
工程船对平台组块竖直向上做功为W＝Fs＝1.55×108N×2m＝3.1×108J。
答：（1）工程船满载航行在海面上时，受到的浮力为5.35×108N；
（2）平台组块所受重力大小为1.55×108N；
（3）工程船对平台组块竖直向上做功为3.1×108J。
【点评】本题考查物体的浮沉条件的应用、重力和功的计算，是综合性的题目。
29．（7分）小红拿到一块玻璃透镜，仔细观察这块透镜，发现一面有螺纹，一面是光滑
的，她对此透镜进行了探究。（1）她把该透镜靠近书上的“实验”二字，观察到如图甲所示的现象，由此可以判定
该透镜是 凸 （选填“凸”或“凹”）透镜。
（2）小红查阅资料后了解到，用如图乙所示的三棱镜组合可以描述该透镜对光的作用。
请在图乙中画出平行光入射两个三棱镜后出射光线的大致方向。
（3）为探究该透镜的成像规律，小红将“F”光源、透镜、光屏放置在光具座上，调整
好后，固定透镜位置，使“F”光源从距离透镜较远处逐次靠近透镜，每次都调节光屏
到透镜的距离，使“F”光源在光屏上成清晰的像，将结果记录在如表中。则该透镜的
焦距为 1 0 cm。当“F”光源位于如图丙所示位置时，光屏应适当向 右 （选填
“左”或“右”）移动，才能在光屏上得到清晰的像。
实验序号 物距u/cm 像距v/cm 像的性质
1 30 15 倒立、缩小的
像
2 20 20 倒立、等大的
像
3 15 30 倒立、放大的
像
（4）在了解了该透镜的成像规律后，小红用长方形不透明纸盒、平面镜、该透镜设计
制作了一个投影仪，其剖面图如图丁所示，平面镜与底面夹角为 45°，平面镜的中心位
于透镜的主光轴上，盒上方开一方形孔，将“F”光源按照图示方式朝下平放在方形孔
上，中心与平面镜中心在一条竖直线上。若盒子高度 h为10cm，为保证在正对透镜前
方的屏幕上能看到一个放大的投影，则盒子长度l的范围为 10 ＜ l ＜ 20 cm，屏幕上所成的图像形状是 。（选填“F”、“ ”或“ ”）
【分析】（1）根据凸透镜成像规律，u＜f，成正立、放大的虚像；
（2）画出法线，然后利用光的折射规律做出对应的折射光线；
（3）根据u＝v＝2f，成倒立等大的实像；根据2f＞u＞f，v＞2f，成倒立、放大的实像；
（4）平面镜所成的像与物关于镜面对称；根据2f＞u＞f，成倒立、放大的实像。
【解答】解：（1）她把该透镜靠近书上的“实验”二字，观察到如图甲所示的现象，
此时透过透镜看到正立、放大的像，根据凸透镜成像规律，u＜f，成正立、放大的虚像，
由此可以判定该透镜是凸透镜；
（2）画出法线，光从玻璃中斜射入空气，所以折射角大于入射角，由此可以做出对应
的折射光线，如下图所示：
；
（3）由表中数据可知，u＝v＝20cm，成倒立等大的像，根据u＝v＝2f，成倒立等大的
实像，即2f＝20cm，故该凸透镜的焦距为f＝10cm；
固定透镜位置，使“F”光源从距离透镜较远处逐次靠近透镜，当“F”光源位于如图丙
所示位置，此时物距2f＞u＝40cm﹣23cm＝17cm＞f，根据2f＞u＞f，v＞2f，成倒立、
放大的实像，故光屏应适当向右移动，才能在光屏上得到清晰的像；
（4）由于平面镜所成的像与物关于镜面对称，此时平面镜所成像的位置如下图 F点所
示：
，
为保证在正对透镜前方的屏幕上能看到一个放大的投影，根据2f＞u＞f，成倒立、放大
的实像，说明F到透镜的距离应该大于一倍焦距，小于二倍焦距，即盒子长度 l的范围
为10＜l＜20cm；由于凸透镜成倒立、放大的实像，故屏幕上所成的图像形状是 。故答案为：（1）凸；（2）见解答图；（3）10；右；（4）10＜l＜20； 。
【点评】此题考查了凸透镜成像规律的探究及应用，关键是熟记成像规律的内容，并做
到灵活运用。

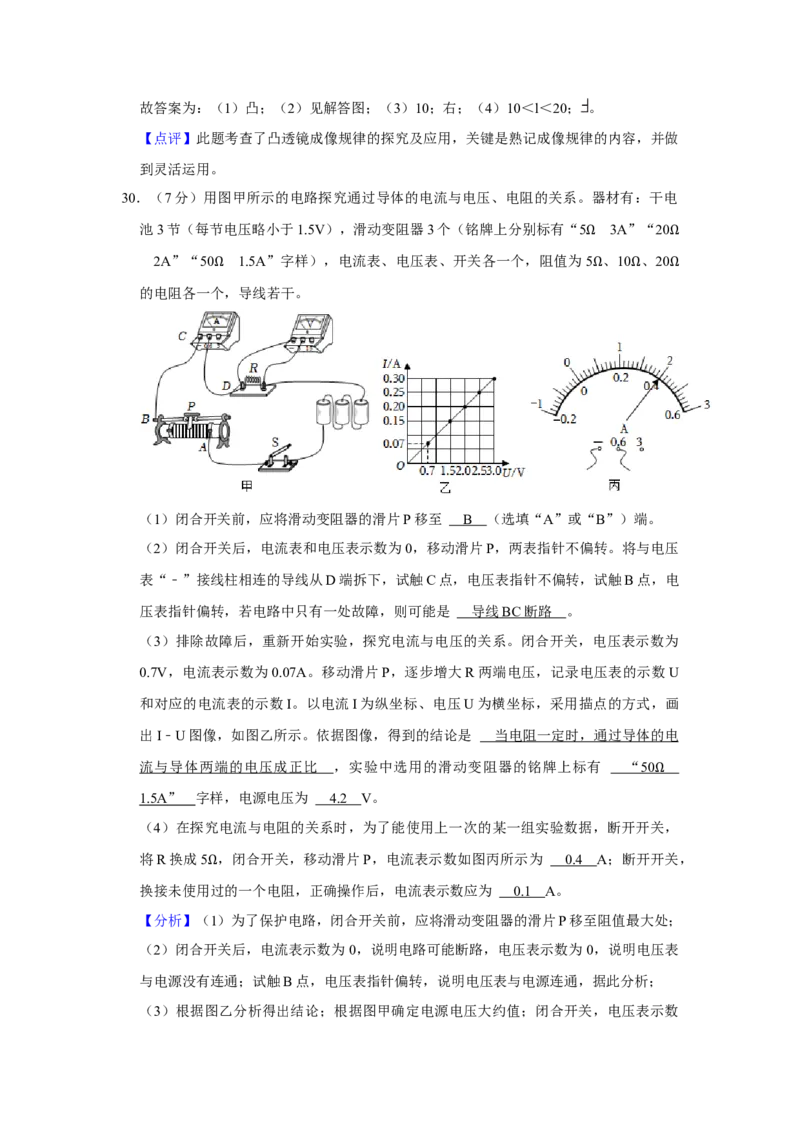

30．（7分）用图甲所示的电路探究通过导体的电流与电压、电阻的关系。器材有：干电
池3节（每节电压略小于1.5V），滑动变阻器3个（铭牌上分别标有“5 ㅤ3A”“20
ㅤ2A”“50 ㅤ1.5A”字样），电流表、电压表、开关各一个，阻值为5Ω 、10 、20Ω
的电阻各一个Ω，导线若干。 Ω Ω Ω
（1）闭合开关前，应将滑动变阻器的滑片P移至 B （选填“A”或“B”）端。
（2）闭合开关后，电流表和电压表示数为0，移动滑片P，两表指针不偏转。将与电压
表“﹣”接线柱相连的导线从D端拆下，试触C点，电压表指针不偏转，试触B点，电
压表指针偏转，若电路中只有一处故障，则可能是 导线 BC 断路 。
（3）排除故障后，重新开始实验，探究电流与电压的关系。闭合开关，电压表示数为
0.7V，电流表示数为0.07A。移动滑片P，逐步增大R两端电压，记录电压表的示数U
和对应的电流表的示数I。以电流I为纵坐标、电压U为横坐标，采用描点的方式，画
出I﹣U图像，如图乙所示。依据图像，得到的结论是 当电阻一定时，通过导体的电
流与导体两端的电压成正比 ，实验中选用的滑动变阻器的铭牌上标有 “ 5 0 ㅤ
1.5A ” 字样，电源电压为 4. 2 V。 Ω
（4）在探究电流与电阻的关系时，为了能使用上一次的某一组实验数据，断开开关，
将R换成5 ，闭合开关，移动滑片P，电流表示数如图丙所示为 0.4 A；断开开关，
换接未使用Ω过的一个电阻，正确操作后，电流表示数应为 0. 1 A。
【分析】（1）为了保护电路，闭合开关前，应将滑动变阻器的滑片P移至阻值最大处；
（2）闭合开关后，电流表示数为0，说明电路可能断路，电压表示数为0，说明电压表
与电源没有连通；试触B点，电压表指针偏转，说明电压表与电源连通，据此分析；
（3）根据图乙分析得出结论；根据图甲确定电源电压大约值；闭合开关，电压表示数为0.7V，电流表示数为0.07A，此时滑动变阻器接入电路的阻值最大，根据串联电路电
压规律结合欧姆定律讨论滑动变阻器最大阻值和电源电压；
（4）根据电流表选用量程确定分度值读数，利用U＝IR求出定值电阻两端电压；根据
图乙结合欧姆定律求出定值电阻的阻值，然后确定未使用过的电阻，最后根据控制变量
法结合欧姆定律求出电流表示数。
【解答】解：（1）为了保护电路，闭合开关前，应将滑动变阻器的滑片P移至阻值最
大处，即B端；
（2）闭合开关后，电流表示数为0，说明电路可能断路，电压表示数为0，说明电压表
与电源没有连通；将与电压表“﹣”接线柱相连的导线从D端拆下，试触C点，电压表
指针不偏转，试触B点，电压表指针偏转，说明此时电压表与电源连通，电压表并联的
电路断路，若电路中只有一处故障，则可能是导线BC断路；
（3）由图乙可知，图线为一条过原点的斜线，故得到的结论是：当电阻一定时，通过
导体的电流与导体两端的电压成正比；
由图甲可知，电源为三节干电池串联，每节电压略小于 1.5V，则电源电压应该大于
3V，小于4.5V；
闭合开关，电压表示数为0.7V，电流表示数为0.07A，此时滑动变阻器接入电路的阻值
最大，根据串联电路电压规律和欧姆定律可知，电源电压为：
U＝0.7V+0.07A×R滑大 ……①；
若选用“5 ㅤ3A”的滑动变阻器，代入①式，则U＝1.05V，不符合题意；
若选用“2Ω0 ㅤ2A”的滑动变阻器，代入①式，则U＝2.1V，不符合题意；
若选用“50Ωㅤ1.5A”的滑动变阻器，代入①式，则U＝4.2V，符合题意；
故实验中选Ω用的滑动变阻器的铭牌上标有“50 ㅤ1.5A”字样，电源电压为4.2V；
（4）将R换成5 ，闭合开关，移动滑片P，电Ω 流表示数如图丙所示，电流表选用小量
程，分度值0.02AΩ，其示数为0.4A，则定值电阻两端电压为：
U ＝I R ＝0.4A×5 ＝2V；
V 2 2
由图乙可知，在探Ω究电流与电压的关系实验中，定值电阻的阻值为：
R ＝ ＝ ＝10 ，故未使用过电阻的阻值为20 ；
1
在探究电流与电阻的关Ω系实验中，应控制定值电阻两端Ω电压不变，故换接20 的电阻，
正确操作后，电流表示数应为： ΩI ＝ ＝ ＝0.1A。
3
故答案为：（1）B；（2）导线BC断路；（3）当电阻一定时，通过导体的电流与导体
两端的电压成正比；“50 ㅤ1.5A”；4.2；（4）0.4；0.1。
【点评】本题探究电流与Ω电压、电阻的关系实验，考查了注意事项、故障分析、数据分
析、控制变量法和欧姆定律的应用等知识。
31．（7分）小华发现，压缩一个已经充气的气球感到很容易，但想把它压缩得很小却又
很困难。由此她猜想被封闭的一定质量的气体产生的压强与体积可能有关，为此她准备
了20mL的注射器、弹簧测力计、刻度尺、细绳等，进行探究，步骤如下：
（1）如图甲所示，用刻度尺测出注射器刻度部分的长度为 10.00 cm，则活塞的横
截面积为 2 cm2。
（2）把注射器的活塞推至注射器筒的底端，排尽筒内的空气，然后用橡皮帽封住注射
器的小孔，为了检验是否漏气，不增加器材，方法是 用手拉动注射器的活塞，如果
比较容易拉动，则证明气密性不好，如果不容易被拉动，则证明气密性良好 。
（3）如图乙所示，用细绳拴住注射器活塞的颈部，使绳的另一端与弹簧测力计的挂钩
相连，弹簧测力计一端固定并水平放置，然后水平向右慢慢地拉动注射器筒，当注射器
活塞开始滑动时，弹簧测力计的示数如图乙所示为 2 0 N，此时外界大气压的数值为
1×10 5 Pa。
（4）取下橡皮帽，拉动活塞，让活塞的底端位于注射器 4mL刻度处，用橡皮帽封住注
射器的小孔，确保不漏气，此时注射器内被封闭的气体体积为4mL。再按照图乙的方式
操作，水平向右慢慢地拉动注射器筒，当注射器内气体体积变为 8mL时，弹簧测力计
的示数为10N。继续向右慢慢地拉动注射器筒，记下注射器内气体体积与对应的弹簧测
力计的示数，将所测数据记录在如表中。
注射器内气体体积 8 10 12 16 20
V/mL弹簧测力计的示数 10 1 2 13.3 15 16
F/N
①当注射器内气体体积为10mL时，弹簧测力计示数为 1 2 N。
②当注射器内气体体积为20mL时，注射器内气体压强为 2×1 0 4 Pa。
【分析】（1）长度测量时，需认清刻度尺的分度值，结果要精确到分度值的下一位；
已知活塞的体积V，根据S＝ 可得活塞的横截面积；
（2）用手拉动注射器的活塞，如果比较容易拉动，则证明气密性不好，如果不容易被
拉动，则证明气密性良好；
（3）弹簧测力计的拉力等于外界大气压对活塞的压力；根据p＝ 可得此时外界大气压
的数值；
（4）分析表格数据，结合（3）外界大气压对活塞的压力，可得当注射器内气体体积为
10mL 时弹簧测力计示数；当注射器内气体体积为 20mL 时，弹簧测力计的示数为
16N，外界大气压对活塞的压力为20N，可得注射器内气体对活塞的压力，根据 p＝
可得注射器内气体压强。

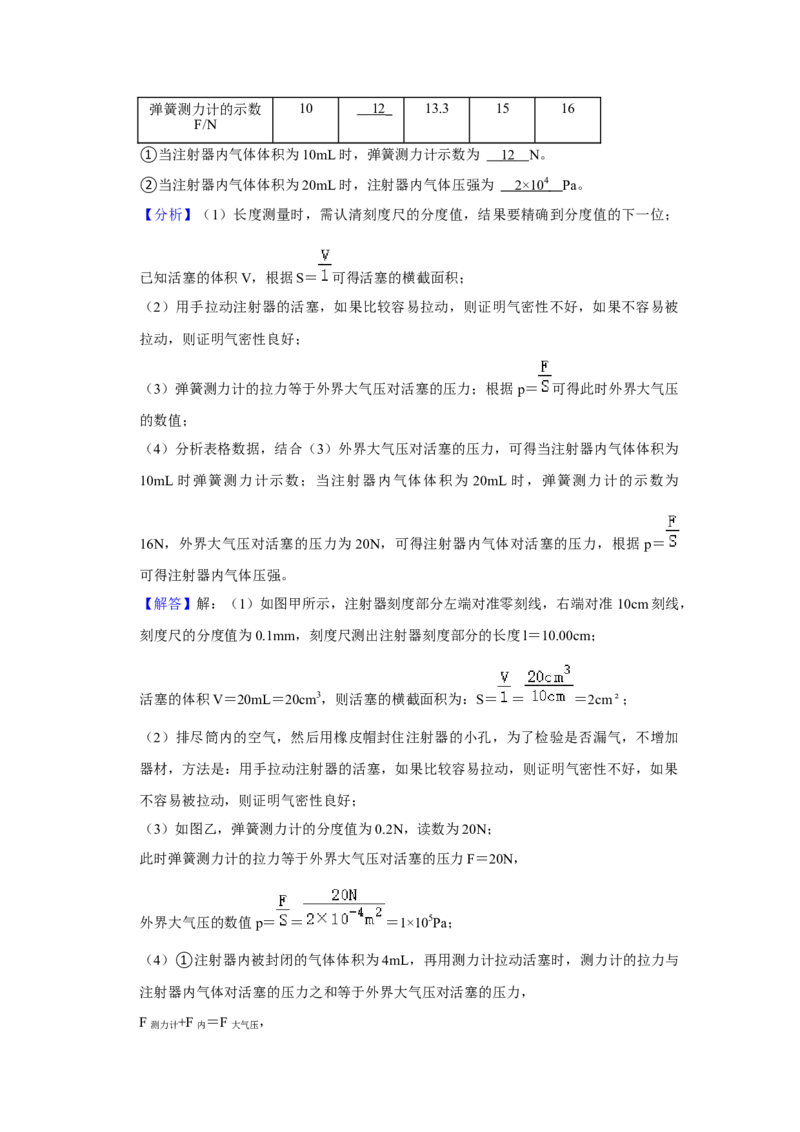

【解答】解：（1）如图甲所示，注射器刻度部分左端对准零刻线，右端对准 10cm刻线，
刻度尺的分度值为0.1mm，刻度尺测出注射器刻度部分的长度l＝10.00cm；
活塞的体积V＝20mL＝20cm3，则活塞的横截面积为：S＝ ＝ ＝2cm²；
（2）排尽筒内的空气，然后用橡皮帽封住注射器的小孔，为了检验是否漏气，不增加
器材，方法是：用手拉动注射器的活塞，如果比较容易拉动，则证明气密性不好，如果
不容易被拉动，则证明气密性良好；
（3）如图乙，弹簧测力计的分度值为0.2N，读数为20N；
此时弹簧测力计的拉力等于外界大气压对活塞的压力F＝20N，
外界大气压的数值p＝ ＝ ＝1×105Pa；
（4）①注射器内被封闭的气体体积为4mL，再用测力计拉动活塞时，测力计的拉力与
注射器内气体对活塞的压力之和等于外界大气压对活塞的压力，
F测力计+F内 ＝F大气压 ，由步骤（3）可知，外界大气压对活塞的压力F大气压 ＝20N，由此可得下表：
观察表中的数据可以发现：注射器内的气体变化为原来体积的2倍时，注射器内气体对
活塞的压力减半，由上表可知，注射器内气体为 20mL时注射器内气体对活塞的压力为
4N，因此注射器内气体为10mL时注射器内气体对活塞的压力为8N，当注射器内气体
体积为10mL时，弹簧测力计示数为：
F测力计 ＝20N﹣8N＝12N；
②当注射器内气体体积为20mL时，弹簧测力计的示数为16N，外界大气压对活塞的压
力为20N，则注射器内气体对活塞的压力为：
F内 ＝F大气压 ﹣F测力计 ＝20N﹣16N＝4N，
由压强公式p＝ 可得，注射器内大气压为：
p内 ＝ ＝ ＝2×104Pa。
故答案为：（1）10.00；2；（2）用手拉动注射器的活塞，如果比较容易拉动，则证明
气密性不好，如果不容易被拉动，则证明气密性良好；（3）20；1×105；（4）12；
①12；②2×104。
【点评】本题考查长度测量、体积公式、受力分析、压强公式的综合运用，关键还要学
会对数据进行分析处理。
32．（7分）图甲是某型号电开水器结构简图，图乙是它的电路原理图，控制进水口的浮
球阀由不锈钢浮球、绕O点转动的金属杆ABC、连杆CD、活塞组成。使用时，将插头
插入家庭电路的插座中，电压为220V。冷水自进水口进入冷水箱，再经连通管进入煮
水箱，当冷水箱水位达到设定高度，浮球浮起，AB水平，连杆CD水平向右推动活塞
堵住进水口，停止进水，同时开关S 闭合，开关S 与触点2接通，煮水箱中的电热管
2 1
R 工作，额定煮水功率为3300W，水沸腾后经出水管溢入贮水箱，冷水再补充入煮水
1
箱，冷水箱中水位下降，进水口打开进水，同时S 断开，重复上述过程，至贮水箱中注
2
满水后，开关S 与触点1接通，贮水箱中的电热管R 工作，进行保温，额定保温功率
1 2为660W。保温时，S 同时接通，当电磁铁线圈中的电流达到0.02A，衔铁P被吸起
3
（开关断开）；当电磁铁线圈中电流减小到 0.01A，衔铁P被释放（开关重新接通），
使贮水箱内热水温度维持在90℃～95℃．R 是定值电阻。R 是热敏电阻，其温度与贮
3 T
水箱内水温相同，温度每升高1℃，电阻减小100 ，电磁铁线圈的电阻忽略不计。[c水
＝4.2×103J/（kg•℃），
水
＝1.0×103kg/m3，g＝10ΩN/kg]
ρ
（1）该电开水器正常工作时，熔断器上通过的最大电流为 C 。
A.3A
B.12A
C.15A
D.18A
（2）该电开水器煮水箱电热管R 连续正常工作1小时能产生33L的开水，若冷水温度
1
为22℃，开水温度为100℃，则煮水箱的加热效率为多少？
（3）冷水箱中的浮球质量为0.55kg，金属杆ABC质量和体积忽略不计，进水口被活塞
堵住不能进水时，若浮球恰好一半体积浸在水中，连杆 CD受到活塞对它水平向左的推
力为30N；若浮球全部浸没于水中，此时连杆能够承受活塞的水平推力为90N，则浮球
体积为 1.2×1 0 ﹣ 2 m3，贮水箱中保温控制电路的电压U是 1 0 V。
【分析】（1）开关S 闭合，开关S与触点2接通，煮水箱中的电热管R 工作，额定煮
2 1
水功率为3300W，工作电路中功率最大，利用P＝UI求出最大电流；
（2）根据密度公式求出水的质量，利用Q吸 ＝cmΔt和Q放 ＝Pt分别求出水吸收的热量
和电热管R 放出的热量，根据 ＝ ×100%求出煮水箱的加热效率；
1
η（3）若浮球恰好一半体积浸在水中，连杆CD受到活塞对它水平向左的推力为30N；浮
球全部浸没于水中，此时连杆能够承受活塞的水平推力为 90N，由于力的作用是相互的，
据此求出小球一半浸没在水中时受到的浮力，利用阿基米德原理求出浮球的体积；
根据串联电路电压规律分别表达出温度在95℃和90℃时控制电路的电压，联立方程求
出控制电路的电压。
【解答】解：（1）由题意可知，开关S 闭合，开关S与触点2接通，煮水箱中的电热
2
管R 工作，额定煮水功率为3300W，工作电路中功率最大，所以熔断器上通过的最大
1

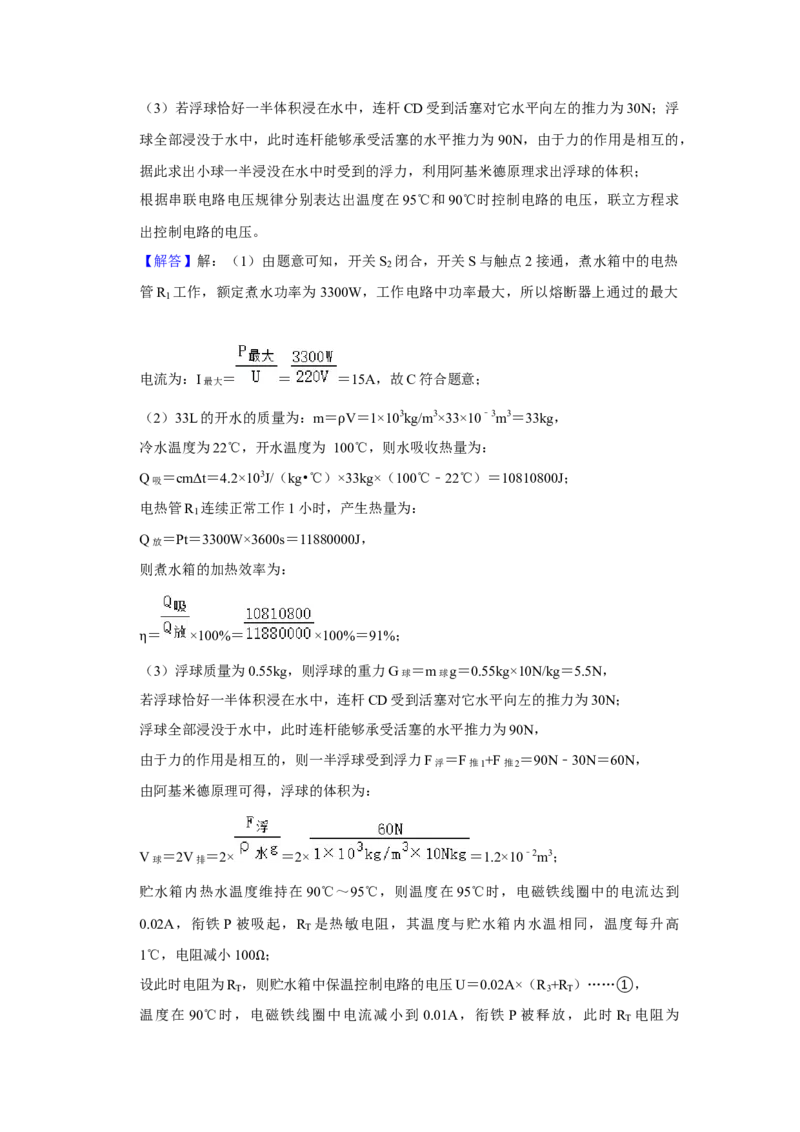

电流为：I最大 ＝ ＝ ＝15A，故C符合题意；
（2）33L的开水的质量为：m＝ V＝1×103kg/m3×33×10﹣3m3＝33kg，
冷水温度为22℃，开水温度为 1ρ00℃，则水吸收热量为：
Q吸 ＝cmΔt＝4.2×103J/（kg•℃）×33kg×（100℃﹣22℃）＝10810800J；
电热管R 连续正常工作1小时，产生热量为：
1
Q放 ＝Pt＝3300W×3600s＝11880000J，
则煮水箱的加热效率为：
＝ ×100%＝ ×100%＝91%；
η（3）浮球质量为0.55kg，则浮球的重力G球 ＝m球g＝0.55kg×10N/kg＝5.5N，
若浮球恰好一半体积浸在水中，连杆CD受到活塞对它水平向左的推力为30N；
浮球全部浸没于水中，此时连杆能够承受活塞的水平推力为90N，
由于力的作用是相互的，则一半浮球受到浮力F浮 ＝F推1 +F推2 ＝90N﹣30N＝60N，
由阿基米德原理可得，浮球的体积为：
V球 ＝2V排 ＝2× ＝2× ＝1.2×10﹣2m3；
贮水箱内热水温度维持在90℃～95℃，则温度在95℃时，电磁铁线圈中的电流达到
0.02A，衔铁P被吸起，R 是热敏电阻，其温度与贮水箱内水温相同，温度每升高
T
1℃，电阻减小100 ；
设此时电阻为R
T
，Ω则贮水箱中保温控制电路的电压U＝0.02A×（R
3
+R
T
）……①，
温度在 90℃时，电磁铁线圈中电流减小到 0.01A，衔铁 P 被释放，此时 R 电阻为
TR +500 ，
T
则贮水箱Ω中保温控制电路的电压U＝0.01A×（R
3
+R
T
+500 ）……②，
联立①②解得：U＝10V。 Ω
故答案为：（1）C；（2）煮水箱的加热效率为91%；（3）1.2×10﹣2；10。
【点评】本题考查了阿基米德原理的应用、热量的计算、效率的计算、欧姆定律的应用
和电功的计算，综合性较强，难度较大。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/7/1
8:27:37；用户：15972770568；邮箱：15972770568；学号：26197019
