2023年山东省枣庄市中考物理试卷
一、选择题
1．（2023•枣庄）“朝辞白帝彩云间，千里江陵一日还。两岸猿声啼不住，轻舟已过万重
山。”李白这首脍炙人口的七言绝句，描绘了一幅阐述运动相对性的完美画卷，诗中的
意境如图所示。从物理学的角度看，我们说舟中人是静止的，所选的参照物是（ ）
A．白帝 B．江陵 C．两岸 D．轻舟

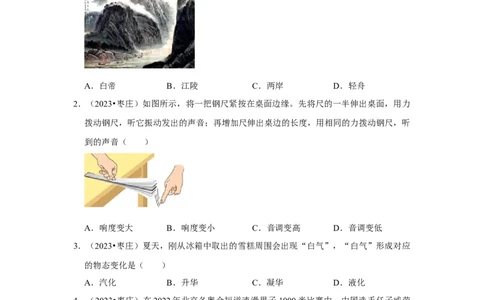

2．（2023•枣庄）如图所示，将一把钢尺紧按在桌面边缘。先将尺的一半伸出桌面，用力
拨动钢尺，听它振动发出的声音；再增加尺伸出桌边的长度，用相同的力拨动钢尺，听
到的声音（ ）
A．响度变大 B．响度变小 C．音调变高 D．音调变低
3．（2023•枣庄）夏天，刚从冰箱中取出的雪糕周围会出现“白气”，“白气”形成对应
的物态变化是（ ）
A．汽化 B．升华 C．凝华 D．液化
4．（2023•枣庄）在2022年北京冬奥会短道速滑男子1000米比赛中，中国选手任子威荣
获金牌。图甲是他正全力通过弯道、图乙是他获胜后站立在水平赛场中央大声欢呼的情
形，下列说法正确的是（ ）A．运动员通过弯道的过程处于平衡状态
B．运动员通过弯道时有惯性，站立时没有惯性
C．站立时他受到的重力和冰面对他的支持力是一对平衡力
D．站立时他对冰面的压力和冰面对他的支持力是一对平衡力

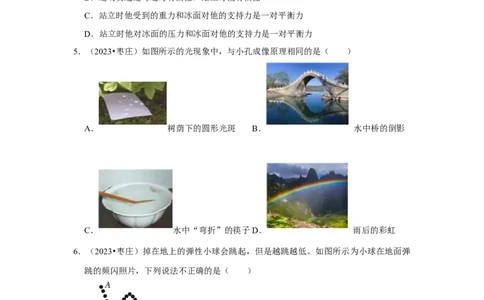

5．（2023•枣庄）如图所示的光现象中，与小孔成像原理相同的是（ ）
A． 树荫下的圆形光斑 B． 水中桥的倒影
C． 水中“弯折”的筷子D． 雨后的彩虹
6．（2023•枣庄）掉在地上的弹性小球会跳起，但是越跳越低。如图所示为小球在地面弹
跳的频闪照片，下列说法不正确的是（ ）
A．小球越跳越低，说明小球的机械能逐渐减少
B．从A点运动到B点，小球的重力势能转化为动能
C．经过相同高度的B、C两点时，小球的重力势能相同
D．经过相同高度的B、C两点时，小球的动能相同7．（2023•衡阳）现在的电动自行车为了安全设计了双钥匙电动安全锁，这里的钥匙相当
于“开关”，只有两把钥匙同时使用（开关闭合）才能开锁。以下符合设计要求的电路
图是（ ）
A． B．
C． D．
8．（2023•枣庄）如图所示，R 是定值电阻，R 是滑动变阻器，电源电压保持不变，当滑
1 2
动变阻器R 的滑片P向b端滑动时，下列说法正确的是（ ）
2
A．电压表V的示数变小，电流表A 的示数变小
1
B．电压表V的示数变大，电流表A 的示数不变
2
C．电压表V的示数不变，电流表A 的示数变大
1
D．电压表V的示数与电流表A 的示数之比不变
2
9．（2023•枣庄）我国自行研制的第三艘航空母舰福建号采用了最先进的电磁弹射器。电
磁弹射器的弹射车处于强磁场中，当弹射车内的导体有强电流通过时，弹射车就给舰载
机提供强大的推力而快速起飞。下列各图能正确反映电磁弹射器工作原理的是（ ）A．
B．
C．
D．
10．（2023•枣庄）关于能源、信息、新材料和航天，下列说法正确的是（ ）
A．核能和地热能都是可再生能源
B．核潜艇是利用原子核发生聚变来获取动力的
C．弯曲的光导纤维也能传输信息，说明光可以沿曲线传播
D．中国航天员王亚平进行“天宫课堂”授课时，依靠电磁波与地面之间进行信息传递
11．（2023•枣庄）如图甲所示的电路中，电源电压不变，小灯泡L的阻值不变，滑动变阻
器R的规格是“100 1A”。闭合开关，在保证电路元件安全且能使小灯泡正常发光的
前提下，最大范围内Ω移动滑片，绘制了通过变阻器的电流与变阻器阻值关系的图象，如
图 乙 所 示 。 下 列 说 法 正 确 的 是 （ ）A．电源电压为6V
B．小灯泡的电阻为10
C．小灯泡的额定功率为Ω 1.8W
D．整个电路电功率最小时，20s内滑动变阻器消耗的电能为12J
12．（2023•枣庄）安全教育已越来越引起学校和社会各界的高度重视，并开展了一系列丰
富多彩的教育活动。在某校一次安全用电知识的“对”、“错”抢答比赛中，下列选项
应答“对”的是（ ）
A．若空气开关“跳闸”，一定是使用了大功率用电器
B．使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连
C．家庭电路的开关，接在零线或火线上都可以
D．雷雨天气可以打着雨伞在开阔地上行走
二、填空题
13．（2023•枣庄）小明用如图甲所示的实验装置探究水沸腾的特点，当水沸腾时，温度计
的示数如图乙所示，由此可知水的沸点是 ℃，用酒精灯持续加热，水的温度
。
14．（2023•枣庄）为全面推进“乡村振兴”工程，加快农业农村绿色发展，我市部分农村
地区已经使用上了天然气烧水煮饭。小明同学用他家的天然气灶将质量为2kg，初温为
20℃的水加热到100℃，水吸收的热量是 J；消耗了0.03m3的天然气，则此天然气灶的热效率为 。[水的比热容c＝4.2×103J/（kg•℃），天然气的
热值q＝7.0×107J/m3]
15．（2023•枣庄）用冰取火，似乎不可思议，但这绝非传。据晋代张华的《博物志》记载，
我国古代就把冰块制成透镜，利用透镜对光的 作用将物体点燃，如图所示。
此类透镜应用非常广泛，用它制作的眼镜片可以用来矫正 眼；照相机的镜头
也相当于这类透镜，用照相机拍照时，胶片上形成 （填像的性质）。
16．（2023•枣庄）壮丽辉煌的咸阳宫曾巍然矗立于八百里秦川，司马迁在《史记》中有关
于这座宫殿的描述。如图是我们的祖先在建造宫殿时搬动巨大木料的劳动情境示意图，
他们通过横杆、支架、石块等，将巨木的一端抬起，垫上圆木，以便将其移到其他地方，
请分析：
（1）支架下端垫有底面积较大的石块，其目的是为了 压强；
（2）支架上的横杆其实是 杠杆（选填“省力”、“费力”或“等臂”）；
（3）如果他们无法将巨木抬起，请你提出一个抬起巨木的改进方案： 。
17．（2023•枣庄）如图所示，给试管内水加热至一定程度，发现试管口木塞会被推出。给
水加热是通过 的方式使水的内能增加；四冲程内燃机的 冲程与
上述实验木塞被推出过程的能量转化相同。18．（2023•枣庄）如图甲所示，电源电压保持不变，闭合开关 S，滑动变阻器滑片P从b
点滑向a点的过程中，两个电压表示数随电流表示数变化的图像如图乙所示。
（1）图乙中 （选填“dc”或“ec”）表示电压表V 的示数随电流表示数变
1
化的图像；
（2）该电路消耗的最大总功率与最小总功率之比为 。
二、作图与探究题：本题共6小题，共18分。
19．（2023•枣庄）自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”
组成，其中一组“直角反射器”如图所示，一束光射向平面镜 S ，请在图中画出经过
1
S 、S 两个平面镜反射后的光路图。
1 2
20．（2023•枣庄）我市山区在精准扶贫政策扶持下，种植的大樱桃喜获丰收，小明想知道
大樱桃的密度，他用天平和量筒进行了如下实验。（1）把天平放在水平桌面上，先把游码放到标尺左端的 处，发现指针在
分度盘的位置如图甲所示，应该向 旋动平衡螺母，使横梁平衡；
（2）用调好的天平测大樱桃的质量，当右盘中所加砝码和游码的位置如图乙所示时，
天平恢复平衡，则大樱桃的质量为 g；
（3）将用细线拴好的大樱桃放入装有60mL水的量筒中，水面上升到如图丙所示位置。
根据测量结果可知大樱桃的密度为 g/cm3；
（4）小丽同学设计了另一种实验方案：她先用天平正确测出了大樱桃的质量m，再将
用细线拴好的大樱桃放入空量筒中，然后向量筒内倒入适量的水，水面到达V 刻度线
1
处，接着将大樱桃提出，水面下降到V 刻度线处，进而测出大樱桃的体积，并计算出
2
大樱桃的密度，则小丽所测大樱桃的密度值与真实值相比 （选填“偏大”或
“偏小”）；
（5）小明回家后，还想测出妈妈手镯的密度，他找到家里的电子秤，称出手镯的质量
是48.0g，又借助细线、水、玻璃杯，进行了如图丁、戊所示的实验操作，测出了手镯
的体积，则手镯的密度是 g/cm3。
21．（2023•枣庄）在探究电流通过导体产生热量的多少与什么因素有关的实验中。某兴趣
小组猜想：电流通过导体产生的热量可能与通过导体的电流、导体的电阻和通电时间有
关，于是他们利用甲、乙、丙三个装置进行实验探究，如图所示，三个装置的透明容器
中各有一段电阻丝，容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气
温度的变化。（1）要探究电热与电阻的关系。应选用 组合，并将它们 接到电
源两端进行实验。
（2）选用乙、丙组合，串联接到电源两端进行实验，在通电时间相同的情况下，发现
乙装置U形管中液面高度变化大，由此可得到的结论是：在电阻相同、通电时间相同的
情况下， 。
（3）实验中通过观察U形管中液面高度的变化反映密闭空气温度的变化，在研究许多
物理问题时都会用到这种方法，下列实例采用研究方法与此相同的是 。
A．探究电流与电压、电阻的关系
B．用铁屑显示磁体周围磁场分布
C．研究光的传播时，引入“光线”
D．探究平面镜成像的特点
22．（2023•枣庄）提高机械效率可以充分发挥机械设备的作用，对节能减排、提高经济效
益有重要的意义。某科技创新小组根据生活经验和客观事实，对影响滑轮组机械效率的
因素作出如下猜想：
猜想Ⅰ：滑轮组的机械效率与物体被提升的高度有关
猜想Ⅱ：滑轮组的机械效率与动滑轮的重力有关
猜想Ⅲ：滑轮组的机械效率与所提物体的重力有关
根据猜想，运用如图甲、乙、丙所示的装置进行了实验探究，测得的实验数据如下表所
示。
实验次数 钩码的重力 钩码上升高度 绳端拉力F/N 绳端移动的距 机械效率
G/N h/m 离s/m
η
1 2 0.1 0.90 0.3 74.1%
2 4 0.1 1.50 0.3 88.9%
3 4 0.1 1.25 0.4
4 4 0.2 1.50 0.5 88.9%
（1）实验时应沿竖直方向 缓慢向上拉动弹簧测力计；（2）分析表中数据可知：第3次实验是利用了图 的装置完成的，它的机械效
率 ＝ ；
（3η）比较2、4两次实验数据，可验证猜想I是 （选填“正确”或“错
误”）的；
（4）通过比较 （填实验序号）两次实验数据得出结论：同一滑轮组提升重
物时，物重越大，滑轮组的机械效率越高；
（5）通过比较2、3两次实验数据可得出结论：不同滑轮组提升相同重物时，动滑轮越
重，滑轮组的机械效率 。
23．（2023•枣庄）用弹簧测力计挂着一个长方体金属块，沿竖直方向缓慢浸入盛有适量水
的圆柱形平底薄壁容器中，直至完全浸没（水未溢出），如图甲所示。通过实验得出金
属块下表面浸入水中的深度h与其排开水的体积V排 的关系，如图乙所示。已知金属块
的质量为0.4kg，容器的底面积与金属块的底面积之比为 5：1，
水
＝1.0×103kg/m3，g
取10N/kg。求： ρ
（1）金属块所受的重力；
（2）金属块的下表面浸入水中的深度为2cm时，弹簧测力计的示数；
（3）金属块刚浸没时，金属块底部受到水的压强；
（4）金属块浸没后与金属块浸入之前比较，水对容器底部的压强增加了多少。24．（2023•枣庄）体重超标已影响了部分中学生的身心健康，为了动态监测学生的体重情
况，班级科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。
已知电源电压恒定，定值电阻R ＝5 ，R为压敏电阻，其阻值与所受到的压力关系如图
0
乙所示，电流表量程为0～0.6A，踏板Ω 重力不计，求：
（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为多少；
（2）当体重计示数为600N时，R 消耗的电功率为多少；
0
（3）此体重计所能测量的最大体重为多少。2023年山东省枣庄市中考物理试卷
参考答案与试题解析
一、选择题
1．（2023•枣庄）“朝辞白帝彩云间，千里江陵一日还。两岸猿声啼不住，轻舟已过万重
山。”李白这首脍炙人口的七言绝句，描绘了一幅阐述运动相对性的完美画卷，诗中的
意境如图所示。从物理学的角度看，我们说舟中人是静止的，所选的参照物是（ ）
A．白帝 B．江陵 C．两岸 D．轻舟
【分析】研究物体的运动情况时，首先要选取一个物体作为标准，这个被选作标准的物
体叫做参照物。研究对象的运动情况是怎样的，就看它与参照物的相对位置是否变化。
【解答】解：从物理学的角度看，我们说乘船的人是静止的，即人相对于船的相对位置
没有改变，故是选择船（轻舟）为参照物的，故ABC不符合题意；
故选：D。
【点评】同一物体处于同一状态，选取的参照物不同，其运动状态也一般不同，这就是
运动和静止的相对性。
2．（2023•枣庄）如图所示，将一把钢尺紧按在桌面边缘。先将尺的一半伸出桌面，用力
拨动钢尺，听它振动发出的声音；再增加尺伸出桌边的长度，用相同的力拨动钢尺，听
到的声音（ ）
A．响度变大 B．响度变小 C．音调变高 D．音调变低
【分析】声音三个特性：音调、响度、音色，音调跟频率有关，频率越大音调越高，频
率越小音调低；
拨动伸出桌边的钢尺，伸出桌边的钢尺振动发声，伸出桌边的钢尺长度改变，振动频率会改变。
【解答】解：将一把钢尺紧紧按在桌面上，一端伸出桌面适当的长度，拨动钢尺，就可
听到钢尺振动发出的声音；保持钢尺振动的幅度大致相同，增大钢尺伸出桌边的长度，
则钢尺振动得越慢，因此听到声音的音调变低。
故选：D。
【点评】本题考查声音三个特性（音调、响度、音色）中音调的影响因素，属于基础题。
3．（2023•枣庄）夏天，刚从冰箱中取出的雪糕周围会出现“白气”，“白气”形成对应
的物态变化是（ ）
A．汽化 B．升华 C．凝华 D．液化
【分析】（1）在一定条件下，物体的三种状态﹣﹣固态、液态、气态之间会发生相互
转化，这就是物态变化；
（2）物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为
液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固。
【解答】解：
“白气”是空中的水蒸气遇到冷的雪糕形成的小水滴，属于液化现象。
故选：D。
【点评】分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处
于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。
4．（2023•枣庄）在2022年北京冬奥会短道速滑男子1000米比赛中，中国选手任子威荣
获金牌。图甲是他正全力通过弯道、图乙是他获胜后站立在水平赛场中央大声欢呼的情
形，下列说法正确的是（ ）
A．运动员通过弯道的过程处于平衡状态
B．运动员通过弯道时有惯性，站立时没有惯性
C．站立时他受到的重力和冰面对他的支持力是一对平衡力
D．站立时他对冰面的压力和冰面对他的支持力是一对平衡力【分析】物体保持原来状态不变的性质是惯性，惯性只与物体的质量有关，与其它因素
无关；
一切物体在没有受到外力作用的时候，总保持静止状态或匀速直线运动状态；
二力平衡的条件：大小相等、方向相反、作用在同一个物体上，作用在同一条直线上。
【解答】解：A．运动员过弯道时，其运动状态在发生变化，处于非平衡状态，故A错
误；
B：物体保持原来状态不变的性质是惯性，惯性是物体本身具有的性质，物体的惯性一
直存在，与物体的运动状态无关，故B错误；
C：运动员站立时，处于平衡状态，受到的重力和冰面对他的支持力大小相等、方向相
反，且作用在运动员上，两个力是一对平衡力，故C正确；
D：站立时他对冰面的压力作用在冰面上，冰面对运动员的支持力作用在运动员上，两
个力作用在不同的物体上，两个力不是一对平衡力，故D错误。
故选：C。
【点评】此题考查平衡状态的判断、惯性、平衡力的判定，属于常见题。
5．（2023•枣庄）如图所示的光现象中，与小孔成像原理相同的是（ ）
A． 树荫下的圆形光斑 B． 水中桥的倒影
C． 水中“弯折”的筷子D． 雨后的彩虹
【分析】（1）光在同种、均匀介质中沿直线传播，日食、月食、影子、小孔成像都是
光的直线传播形成的；
（2）光射到物体表面又被返回的现象叫光的反射，与平面镜有关的都是光的反射；
（3）光从一种介质斜射入另一种介质，或在不均匀的介质中，传播方向发生变化，属
于光的折射，水中的筷子看起来变弯、凸透镜成像等都是光的折射形成的。
【解答】解：小孔成像原理是光沿直线传播。A：树荫下的圆形光斑是光沿直线传播形成的，与小孔成像的原理相同，故A正确；
B：水中桥的倒影是光的反射，与小孔成像的原理不相同，故B错误；
C：水中“弯折”的筷子是光的折射形成的，与小孔成像的原理不相同，故C错误；
D：雨后的彩虹是光的折射形成的，与小孔成像的原理不相同，故D错误。
故选：A。
【点评】本题主要考查学生利用光学知识解释生活中常见的物理现象，此题与实际生活
联系密切，体现了生活处处是物理的理念。
6．（2023•枣庄）掉在地上的弹性小球会跳起，但是越跳越低。如图所示为小球在地面弹
跳的频闪照片，下列说法不正确的是（ ）
A．小球越跳越低，说明小球的机械能逐渐减少
B．从A点运动到B点，小球的重力势能转化为动能
C．经过相同高度的B、C两点时，小球的重力势能相同
D．经过相同高度的B、C两点时，小球的动能相同
【分析】动能的大小与质量、速度有关，重力势能的大小与质量、高度有关，弹性势能
的大小与物体弹性形变的程度有关，机械能为动能、势能的和
【解答】解：A．小球起跳时，由于与空气的摩擦，在弹跳的过程中部分机械能转化为
内能，所以机械能逐渐减少，故A正确；
B：从A点运动到B点，小球做加速运动，速度变大，动能增加，高度减小，重力势能
减小，即小球的重力势能转化为动能，故B正确；
C：B、C两点高度相同，小球的质量不变，所以B、C两点小球的重力势能相同，故C
正确；
D：小球从B点运动到C点时，由于与空气的摩擦，机械能逐渐减少，由于 B、C两点
高度相同，所以B、C两点小球的重力势能相同，而C点的机械能小于B点，所以C点
的动能小于B点的动能，故D错误。
故选：D。
【点评】本题考查了动能、重力势能和机械能的变化，明确影响动能、重力势能大小的
因素是解题的关键。7．（2023•衡阳）现在的电动自行车为了安全设计了双钥匙电动安全锁，这里的钥匙相当
于“开关”，只有两把钥匙同时使用（开关闭合）才能开锁。以下符合设计要求的电路
图是（ ）
A． B．
C． D．
【分析】根据“两把钥匙同时使用（开关闭合）才能开锁”利用串并联电路的特点确定
两开关的连接方式。
【解答】解：根据题意可知，两把钥匙同时使用（开关闭合）才能开锁，故两钥匙（开
关）应串联后再与电动机串联，故C正确。
故选：C。
【点评】本题考查了根据要求设计电路图，关键是确定两开关的连接方式。

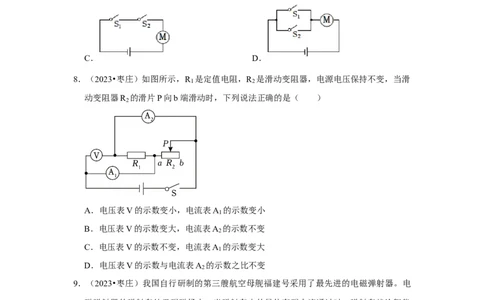

8．（2023•枣庄）如图所示，R 是定值电阻，R 是滑动变阻器，电源电压保持不变，当滑
1 2
动变阻器R 的滑片P向b端滑动时，下列说法正确的是（ ）
2
A．电压表V的示数变小，电流表A 的示数变小
1
B．电压表V的示数变大，电流表A 的示数不变
2
C．电压表V的示数不变，电流表A 的示数变大
1
D．电压表V的示数与电流表A 的示数之比不变
2
【分析】由电路图可知，R 与R 并联，电压表测电源的电压，电流表A 测干路电流，
1 2 1
电流表A 测R 支路的电流。
2 1根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、
互不影响可知R 的电流变化；
1
根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过 R 电流的变化，
2
根据并联电路的电流特点可知干路电流的变化；然后分析各个选项。
【解答】解：
由电路图可知，R 与R 并联，电压表测电源的电压，电流表A 测干路电流，电流表A
1 2 1 2
测R 支路的电流；
1
ABC、因电源电压保持不变，所以滑片移动时，电压表V的示数不变；
因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过 R 的电流不变，
1
即电流表A 的示数不变；
2
当滑动变阻器R 的滑片P向b滑动时，变阻器接入电路中的电阻变大，由I＝ 可知，
2
通过R 的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变
2
小，即电流表A 的示数变小；故ABC错误；
1
D、电压表示数不变，电流表A 的示数不变，则电压表V的示数与电流表A 的示数之
2 2
比不变，故D正确。
故选：D。
【点评】本题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律的应用，分清
电路的连接方式和电表所测的电路元件是关键。

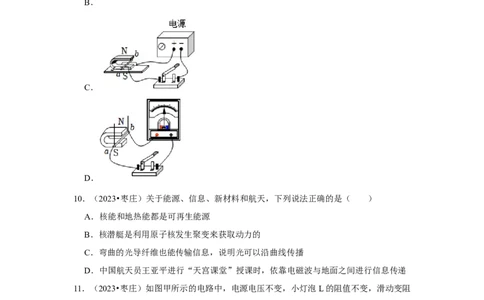

9．（2023•枣庄）我国自行研制的第三艘航空母舰福建号采用了最先进的电磁弹射器。电
磁弹射器的弹射车处于强磁场中，当弹射车内的导体有强电流通过时，弹射车就给舰载
机提供强大的推力而快速起飞。下列各图能正确反映电磁弹射器工作原理的是（ ）
A．B．
C．
D．
【分析】根据通电导体在磁场中受到磁场力的作用分析解答。
【解答】解：由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当
弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁
场中受力而运动。
A、图A是奥斯特实验，说明电流周围存在磁场，故A不符合题意；
B、图B是探究电磁铁磁性强弱与线圈匝数的关系，故B不符合题意；
C、图C有电源，通电导体在磁场中受力运动，是电动机原理，故C符合题意；
D、图D没有电源，是探究电磁感应现象的实验，故D不符合题意。
故选：C。
【点评】对于电磁学中的电流磁效应、磁场对通电导体有力的作用、电磁感应实验区分
要注意条件。
10．（2023•枣庄）关于能源、信息、新材料和航天，下列说法正确的是（ ）
A．核能和地热能都是可再生能源
B．核潜艇是利用原子核发生聚变来获取动力的
C．弯曲的光导纤维也能传输信息，说明光可以沿曲线传播
D．中国航天员王亚平进行“天宫课堂”授课时，依靠电磁波与地面之间进行信息传递
【分析】（1）从能源是否可再利用的角度可分为可再生能源和不可再生能源，化石能源、核能会越用越少，不可能在短期内从自然界得到补充，所以它们属于不可再生能源；
而风能、水能、太阳能、生物质能，可以在自然界里源源不断的得到补充，所以它们属
于可再生能源；
（2）核能发电是利用铀原子核裂变时放出的核能来发电的。核潜艇的核心设备是核反
应堆，核反应堆是通过可控裂变（链式反应）释放能量的。
（3）利用携带信息的激光从光导纤维的一端射入，经内壁多次反射，从另一端射出．
这样就把它携带的信息传递到了远方；
（4）电磁波可以在真空中传播，电磁波能够传递信息，也能传递能量。
【解答】解：A．核能的核燃料是不可再生能源，故A错误；
B：核潜艇是利用原子核发生裂变来获取动力的，故B错误；
C：弯曲的光导纤维也能传输信息，是因为光发生了反射，故C错误；
D：电磁波可以在真空中传播，所以天空站和地面之间的信息传递是通过电磁波完成的，
故D正确。
故选：D。
【点评】本题考查了能源的分类、核能的利用、电磁波传递信息等，难度较小，属于基
础知识的考查。
11．（2023•枣庄）如图甲所示的电路中，电源电压不变，小灯泡L的阻值不变，滑动变阻
器R的规格是“100 1A”。闭合开关，在保证电路元件安全且能使小灯泡正常发光的
前提下，最大范围内Ω移动滑片，绘制了通过变阻器的电流与变阻器阻值关系的图象，如
图 乙 所 示 。 下 列 说 法 正 确 的 是 （ ）
A．电源电压为6VB．小灯泡的电阻为10
C．小灯泡的额定功率为Ω 1.8W
D．整个电路电功率最小时，20s内滑动变阻器消耗的电能为12J
【分析】由图可知，灯泡L与变阻器R串联，电流表测量电路中的电流，电压表测量变
阻器R两端的电压；
当电路中的电流I ＝0.3A时，根据串联电路的电压特点和欧姆定律表示出电源电压 U＝
1
I R +I R ，
1 L 1 1
当电路中的电流I ＝0.1A时，根据串联电路的电压特点和欧姆定律表示出电源电压 U＝
2
I R +I R ，
2 L 2 2
联立可得电源电压U和灯泡L的电阻R ；
L
由图乙可知，电路中的最大电流为0.3A，
为保证电路元件安全，电路中的电路不能超过灯泡L的额定电流和变阻器允许通过的最
大电流，由变阻器的规格可知，变阻器允许通过的最大电流为1A，大于0.3A，据此可
判断灯泡L的额定电流，根据P＝I2R 可求出小灯泡的额定功率；
L
电路中电源电压不变，当电路中的电流最小时，整个电路电功率最小，由图乙可知电路
中的最小和此时变阻器的阻值根据W＝I2Rt求出整个电路电功率最小时，10s内滑动变
阻器消耗的电能。
【解答】解：A．由题意及图中数据可得，当滑动变阻器接入电路的电阻为 20 时，通
过电阻的电流为0.3A，则滑动变阻器两端的电压为：U＝IR＝0.3A×20 ＝6V；Ω
而电源电压应该大于6V，故A错误； Ω
B：由题意及欧姆定律可得：U＝I R +I R ＝0.3A×R +0.3A×20 ——————①；
1 L 1 1 L
当电路中的电流I
2
＝0.1A时，根据串联电路的电压特点和欧姆Ω定律可知，电源电压 U＝
I R +I R ＝0.1A×R +0.1A×100 ——————②
2 L 2 2 L
①②联立，解得：R
L
＝20 、ΩU电 ＝12V，故B错误；
C：由题意可得，要保证电Ω路安全且灯泡正常发光，则通过灯泡的电流最大为其额定电
流，结合上述分析可得，小灯泡的额定电流为0.3A，额定电压为：U额 ＝U电 ﹣U＝12V
﹣6V＝6V；
则小灯泡的额定功率为：P额 ＝U额I额 ＝6V×0.3A＝1.8W，故C正确；
D：整个电路中电源电压不变，当电流最小时，功率最小，由题意可得，电功率最小时，
20s内滑动变阻器消耗的电能为：W＝Pt＝U电I小t＝12V×0.1A×20s＝24J，故D错误。
故选：C。【点评】本题考查串联电路的特点、欧姆定律的应用、电能的计算，能从图中获取相关
信息是解题的关键。
12．（2023•枣庄）安全教育已越来越引起学校和社会各界的高度重视，并开展了一系列丰
富多彩的教育活动。在某校一次安全用电知识的“对”、“错”抢答比赛中，下列选项
应答“对”的是（ ）
A．若空气开关“跳闸”，一定是使用了大功率用电器
B．使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连
C．家庭电路的开关，接在零线或火线上都可以
D．雷雨天气可以打着雨伞在开阔地上行走
【分析】（1）电路电流过大的原因：一是短路；二是用电器的总功率过大；
（2）有金属外壳的用电器，其外壳要接地；
（3）家庭电路中开关控制用电器时，开关要接在电灯泡和火线之间，在断开开关，切
断火线，操作时不容易发生触电事故；
（4）雷雨天气时，不能举着雨伞在开阔地上行走。
【解答】解：A．家庭电路中空气开关跳闸，可能是用电器的总功率过大，也可能是电
路中发生了短路，故A错误；
B：三孔插痤中有一个孔是用来连接地线的，让有金属外壳的用电器的外壳接地，可以
防止因漏电导致金属外壳带电而发生触电事故，故B正确；
C：家庭电路的开关，一定要接在火线上，故C错误；
D：打雷时，一定要第一时间远离空旷的地方，尽快走进室内躲避，同时举起雨伞等于
增加了身体的高度，也会使人增加被雷直接击中的可能，故D错误。
故选：B。
【点评】此题考查学生对安全用电的理解，熟知安全用电知识是关键，属于基础知识。
二、填空题
13．（2023•枣庄）小明用如图甲所示的实验装置探究水沸腾的特点，当水沸腾时，温度计
的示数如图乙所示，由此可知水的沸点是 98 ℃，用酒精灯持续加热，水的温度
不变 。【分析】水沸腾时，吸收热量，温度不变，沸腾时的温度为沸点。
【解答】解：由图可得，温度计的分度值为1℃，示数为98℃，此时水已经沸腾了，说
以水的沸点为98℃；水沸腾时，虽然继续吸收热量，但温度不变。
故答案为：98；不变。
【点评】本题考查了水沸腾时的特点，属于基础题。
14．（2023•枣庄）为全面推进“乡村振兴”工程，加快农业农村绿色发展，我市部分农村
地区已经使用上了天然气烧水煮饭。小明同学用他家的天然气灶将质量为2kg，初温为
20℃的水加热到100℃，水吸收的热量是 6.72×1 0 5 J；消耗了0.03m3的天然气，则
此天然气灶的热效率为 32% 。[水的比热容c＝4.2×103J/（kg•℃），天然气的热值
q＝7.0×107J/m3]
【分析】（1）知道水的质量、比热容、初温和末温，利用吸热公式 Q吸 ＝cm（t﹣t
0
）
求出水吸收的热量；
（2）知道天然气的体积、热值，利用Q放 ＝Vq求出天然气完全燃烧放出的热量；燃气
灶烧水的效率等于水吸收的热量与天然气完全燃烧放出的热量之比。
【解答】解：
（1）水吸收的热量：Q吸 ＝c水m（t﹣t
0
）＝4.2×103J/（kg•℃）×2kg×（100℃﹣20℃）
＝6.72×105J；
（2）0.03m3天然气完全燃烧放出的热量：Q放 ＝Vq＝0.03m3×7.0×107J/m3＝2.1×106J；
燃气灶烧水的效率： ＝ ＝ ×100%＝32%。
故答案为：6.72×105；η32%。
【点评】本题考查了吸热公式、燃料完全燃烧放热公式以及热效率公式的应用，属于基
础题目。
15．（2023•枣庄）用冰取火，似乎不可思议，但这绝非传。据晋代张华的《博物志》记载，我国古代就把冰块制成透镜，利用透镜对光的 会聚 作用将物体点燃，如图所示。
此类透镜应用非常广泛，用它制作的眼镜片可以用来矫正 远视 眼；照相机的镜头
也相当于这类透镜，用照相机拍照时，胶片上形成 倒立缩小的实像 （填像的性
质）。
【分析】凸透镜对光线具有会聚作用；凸透镜可以矫正远视眼；照相机成倒立、缩小的
实像。
【解答】解：由于凸透镜对光有会聚作用，可以把冰块削成凸透镜形状，把太阳光会聚
在焦点上，就可以点燃物体。
远处物体通过人眼所成的像成在视网膜的后方，为远视眼。为了使像成在视网膜上，需
要佩戴对光线具有会聚作用的凸透镜。
照相机的镜头相当于一个凸透镜，其原理是物体在凸透镜的2倍焦距以外，像成在另一
侧的1倍焦距和2倍焦距之间，成一个倒立、缩小的实像。
故答案为：会聚；远视；倒立缩小的实像。
【点评】本题考查了凸透镜成像规律的应用、远视眼的矫正，属于基础题。
16．（2023•枣庄）壮丽辉煌的咸阳宫曾巍然矗立于八百里秦川，司马迁在《史记》中有关
于这座宫殿的描述。如图是我们的祖先在建造宫殿时搬动巨大木料的劳动情境示意图，
他们通过横杆、支架、石块等，将巨木的一端抬起，垫上圆木，以便将其移到其他地方，
请分析：
（1）支架下端垫有底面积较大的石块，其目的是为了 减小 压强；
（2）支架上的横杆其实是 省力 杠杆（选填“省力”、“费力”或“等臂”）；
（3）如果他们无法将巨木抬起，请你提出一个抬起巨木的改进方案： 将支架支点左
移 。【分析】（1）压强的大小与压力和受力面积有关，在压力一定时，增大受力面积可以
减小压强；
（2）根据动力臂与阻力臂的大小关系，确定是省力杠杆还是费力杠杆；
（3）根据杠杆的平衡条件，可对杠杆的使用进行改进。
【解答】解：（1）支架下端垫有底面积较大的石块，是为了在压力相同的情况下，通
过增大受力面积来减小压强。
（2）支架上横杆的动力臂大于阻力臂，所以支架上的横杆相当于省力杠杆。
（3）如果他们无法将巨木抬起，可以将支点向左移动，增长动力臂，同时减小阻力臂，
从而更加省力。
故答案为：（1）减小；（2）省力；（3）将支架支点左移。
【点评】本题通过古代的实例考查了减小压强的应用、简单机械的应用等，难度不大。
17．（2023•枣庄）如图所示，给试管内水加热至一定程度，发现试管口木塞会被推出。给
水加热是通过 热传递 的方式使水的内能增加；四冲程内燃机的 做功 冲程与上
述实验木塞被推出过程的能量转化相同。
【分析】（1）改变物体内能的方式有做功和热传递。
（2）汽油机的做功冲程中，将燃气的内能转化为活塞运动的机械能。
【解答】解：
（1）用酒精灯加热水的过程中，水从酒精灯火焰吸收热量，是通过热传递的方式使水
的内能增加的；
（2）试管口木塞会被推出时，水蒸气对软木塞做功，水蒸气的内能转化为软木塞的机
械能，则水蒸气内能变小；四冲程内燃机的做功冲程，高温高压的燃气推动活塞做功，
将内能转化机械能，与这个原理相同。故答案为：热传递；做功。
【点评】本题考查了改变物体内能的方式、热机的工作原理等知识，难度不大。
18．（2023•枣庄）如图甲所示，电源电压保持不变，闭合开关 S，滑动变阻器滑片P从b
点滑向a点的过程中，两个电压表示数随电流表示数变化的图像如图乙所示。
（1）图乙中 e c （选填“dc”或“ec”）表示电压表V 的示数随电流表示数变化的
1
图像；
（2）该电路消耗的最大总功率与最小总功率之比为 3 ： 1 。
【分析】滑动变阻器R和电阻R 串联，电压表V 测R 两端电压，V 测R两端电压，
0 1 0 2
电流表测电路中电流。
（1）根据定值电阻的电流与电压成正比分析；
（2）根据电路中的最大电流、最小电流，利用P＝UI求出最大功率和最小功率的比值
的大小。
【解答】解：（1）由甲图可知，R 与R串联，电压表V 测R 两端的电压，电压表V
0 1 0 2
测R两端的电压，电流表测电路中的电流，滑动变阻器滑片 P从b点滑向a点的过程中，
滑动变阻器R接入电路的阻值变小，电路中的电流变大，而定值电阻的电压U＝IR，随
着电流的增大而增大，ec表示电压表V 的示数随电流表示数变化的图像。
1
（2）滑片P在a点时，电路中的电阻最小，电流最大，电流I ＝0.3A，由P＝UI可知，
a
电路总功率最大；
滑片P在b点时，电路中的电阻最大，电流最小，电流I ＝0.1A，由P＝UI可知，电路
b
总功率最小，则该电路消耗的最大总功率与最小总功率之比为：
＝ ＝ ＝ ＝ 。
故答案为：（1）ec；（2）3：1。【点评】本题考查串联电路电流和电压的规律以及欧姆定律和电功率公式的应用，要明
白电路各个用电器的连接情况。在电学中，有些题目的信息是通过图象给出的，要能将
电路图与图象结合起来并从中获取有用信息。
二、作图与探究题：本题共6小题，共18分。
19．（2023•枣庄）自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”
组成，其中一组“直角反射器”如图所示，一束光射向平面镜 S ，请在图中画出经过
1
S 、S 两个平面镜反射后的光路图。
1 2
【分析】“直角反射器”的特点是对光线进行两次反射，根据反射定律可知，最后射出
的光线与最初的入射光线是平行的，因此，只要入射光线的方向不变，两次反射后的光
线方向就不会改变。
【解答】解：先过入射点画出法线，根据反射角等于入射角画出反射光线；入射到下面
的镜面，同理画出第二次反射光线，如图所示：
【点评】解决光学的问题，作图是非常有效的方法，对于互成直角的反射器来讲，它的出射光线与入射光线平行，应该作为一条规律记住它。
20．（2023•枣庄）我市山区在精准扶贫政策扶持下，种植的大樱桃喜获丰收，小明想知道
大樱桃的密度，他用天平和量筒进行了如下实验。
（1）把天平放在水平桌面上，先把游码放到标尺左端的 零刻度线 处，发现指针在
分度盘的位置如图甲所示，应该向 左 旋动平衡螺母，使横梁平衡；
（2）用调好的天平测大樱桃的质量，当右盘中所加砝码和游码的位置如图乙所示时，
天平恢复平衡，则大樱桃的质量为 10. 6 g；
（3）将用细线拴好的大樱桃放入装有60mL水的量筒中，水面上升到如图丙所示位置。
根据测量结果可知大樱桃的密度为 1.0 6 g/cm3；
（4）小丽同学设计了另一种实验方案：她先用天平正确测出了大樱桃的质量m，再将
用细线拴好的大樱桃放入空量筒中，然后向量筒内倒入适量的水，水面到达V 刻度线
1
处，接着将大樱桃提出，水面下降到V 刻度线处，进而测出大樱桃的体积，并计算出
2
大樱桃的密度，则小丽所测大樱桃的密度值与真实值相比 偏小 （选填“偏大”或
“偏小”）；
（5）小明回家后，还想测出妈妈手镯的密度，他找到家里的电子秤，称出手镯的质量
是48.0g，又借助细线、水、玻璃杯，进行了如图丁、戊所示的实验操作，测出了手镯
的体积，则手镯的密度是 19. 2 g/cm3。
【分析】（1）调节天平平衡时，先把天平放在水平工作台上，用镊子将游码置于标尺
左端的零刻度处；指针偏左，应向右调节平衡螺母；指针偏右，应向左调节平衡螺母；
直到指针指在分度盘的中线处；
（2）物体的质量等于砝码的质量加上游码所对应的刻度值；（3）根据排水法求出物体的体积，根据 ＝ 求出大樱桃的密度；
（4）根据测量的大樱桃体积的变化分析密ρ度的变化；
（5）手镯浸没在水中，手镯受到水的浮力等于饰品排开水的重力，由丁、戊两图求出
手镯排开水的质量，求出手镯排开水的重力，根据阿基米德求出手镯排开水的体积，即
手镯的体积，知道手镯的质量和体积，根据密度公式求出手镯的密度。
【解答】解：（1）天平在使用之前，应将游码归零，故应先把游码放到标尺左端的零
刻度线处。
由图甲可知，此时指针指向分度盘的右侧，则此时天平左端轻，右端重，故此时应该向
左旋动平衡螺母，使横梁平衡。
（2）由图乙可知，游码的分度值为0.2g，故樱桃的质量为：m＝10g+0.6g＝10.6g。
（3）由图丙可知，樱桃的体积为：V＝70mL﹣60mL＝10mL＝10cm3。
则樱桃的密度为： ＝ ＝ ＝1.06g/cm3；
ρ
（4）由测量过程可知，用细线将大樱桃从水中提出时，细线上会带出一部分水，使得
量筒中剩余的水变少，从而使得樱桃的体积测量值偏大，故由 ＝ 可得，会使得所测
的樱桃密度值与真实值相比偏小。 ρ
（5）由题意可知，手镯的质量为m ＝48.0g，由图丁、戊可知，手镯浸入水中后，电子
0
秤的示数变化量为：Δm＝668.5g﹣666g＝2.5g＝0.0025kg；
由受力分析可得，手镯所受浮力为：F浮 ＝ 水gV排 ＝Δmg＝0.0025kg×10N/kg＝0.025N；
ρ
故可得手镯的体积为：V排 ＝V
0
＝ ＝ ＝2.5×10﹣6m3；
可得手镯的密度为： ＝ ＝ ＝19.2g/cm3。
0
故答案为：（1）零刻ρ度线；左（2）10.6；（3）1.06；（4）偏小；（5）19.2。
【点评】本题测量物体的密度，考查天平的调节和使用、密度测量、误差分析、特殊放
出测密度等，考查的较全面。
21．（2023•枣庄）在探究电流通过导体产生热量的多少与什么因素有关的实验中。某兴趣
小组猜想：电流通过导体产生的热量可能与通过导体的电流、导体的电阻和通电时间有关，于是他们利用甲、乙、丙三个装置进行实验探究，如图所示，三个装置的透明容器
中各有一段电阻丝，容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气
温度的变化。
（1）要探究电热与电阻的关系。应选用 甲、乙 组合，并将它们 串联 接到电
源两端进行实验。
（2）选用乙、丙组合，串联接到电源两端进行实验，在通电时间相同的情况下，发现
乙装置U形管中液面高度变化大，由此可得到的结论是：在电阻相同、通电时间相同的
情况下， 通过导体的电流越大，产生的热量越多 。
（3）实验中通过观察U形管中液面高度的变化反映密闭空气温度的变化，在研究许多
物理问题时都会用到这种方法，下列实例采用研究方法与此相同的是 B 。
A．探究电流与电压、电阻的关系
B．用铁屑显示磁体周围磁场分布
C．研究光的传播时，引入“光线”
D．探究平面镜成像的特点
【分析】（1）要探究电热与电阻的关系，需要控制通过电阻的电流与通电时间相同，
而电阻的阻值不同，据此分析；
（2）探究电热与电流的关系，需要控制电阻和通电时间相同，而通过电阻的电流不同，
据此分析；
（3）根据转换法分析。
【解答】解：（1）要研究电热与电阻的关系，需要控制通过电阻的电流与通电时间相
同，而电阻的阻值不同，因此选用甲和乙组合，将它们串联接到电源两端进行实验。
（2）选用乙、丙组合，由于串联在电路中，可知通过电路乙中5 电阻的电流大于通过
丙中5 电阻的电流，当在通电时间相同的情况下，发现乙装置UΩ形管中液面高度变化
大，可Ω知气压差越大，温度差越大，热量越多，可以得出的结论是：在电阻和通电时间
相同时，通过导体的电流越大，产生的热量越多。（3）实验中通过观察U形管中液面高度的变化反映密闭空气温度的变化，这是转换法
的应用；
A．探究电流与电压、电阻的关系时，用到的方法是控制变量法，故A不符合题意；
B．用铁屑显示磁体周围磁场分布时，磁体周围磁场的强弱转化为吸引铁屑的多少，是
转换法，故B符合题意；
C．研究光的传播时，引入“光线”，这是模型法，故C不符合题意；
D．探究平面镜成像的特点，用到的是替代法，故D不符合题意。
故选：B。
故答案为：（1）甲、乙；串联；（2）通过导体的电流越大，产生的热量越多；（3）
B。
【点评】本题考查了探究电流通过导体产生的热的多少与什么因素有关的实验，要注意
控制变量法和转换法的应用。
22．（2023•枣庄）提高机械效率可以充分发挥机械设备的作用，对节能减排、提高经济效
益有重要的意义。某科技创新小组根据生活经验和客观事实，对影响滑轮组机械效率的
因素作出如下猜想：
猜想Ⅰ：滑轮组的机械效率与物体被提升的高度有关
猜想Ⅱ：滑轮组的机械效率与动滑轮的重力有关
猜想Ⅲ：滑轮组的机械效率与所提物体的重力有关
根据猜想，运用如图甲、乙、丙所示的装置进行了实验探究，测得的实验数据如下表所
示。
实验次数 钩码的重力 钩码上升高度 绳端拉力F/N 绳端移动的距 机械效率
G/N h/m 离s/m
η
1 2 0.1 0.90 0.3 74.1%
2 4 0.1 1.50 0.3 88.9%
3 4 0.1 1.25 0.4
4 4 0.2 1.50 0.5 88.9%
（1）实验时应沿竖直方向 匀速 缓慢向上拉动弹簧测力计；
（2）分析表中数据可知：第3次实验是利用了图 丙 的装置完成的，它的机械效率
＝ 80% ；
η（3）比较2、4两次实验数据，可验证猜想I是 错误 （选填“正确”或“错误”）
的；
（4）通过比较 1 、 2 （填实验序号）两次实验数据得出结论：同一滑轮组提升重物时，物重越大，滑轮组的机械效率越高；
（5）通过比较2、3两次实验数据可得出结论：不同滑轮组提升相同重物时，动滑轮越
重，滑轮组的机械效率 越低 。
【分析】（1）实验中应沿竖直方向匀速拉动弹簧测力计，此时系统处于平衡状态，测
力计示数等于绳子的拉力大小；
（2）分析表中数据可得出第3次实验绳子的有效股数，据此回答；
（3）根据表格中的数据，利用控制变量法分析猜想I是否正确；
（4）研究滑轮组机械效率与物体重力关系时，需要控制滑轮组相同，提升物体的重力
不同；
（5）根据2、3两次实验数据，利用控制变量法得出结论。
【解答】解：（1）实验时，需要读出测力计的示数，所以需要匀速缓慢的拉动测力计，
以方便读数。
（2）由表中数据可得，钩码移动的距离为0.1m时，绳子端移动的距离为0.4m，则绳子
的股数为：n＝ ＝4，即动滑轮上有4股绳，所以丙图符合题意。
由表中数据可得，有用功为：W有 ＝G
3
h
3
＝4N×0.1m＝0.4J；
总功为：W总 ＝F
3
S
3
＝1.25N×0.4m＝0.5J；
机械效率为： ＝ ＝ ＝80%；
（3）对比2、η4的数据发现，其它条件不变，只改变物体提升的高度，机械效率是不变
的，所以猜想Ⅰ是错误的。
（4）要想得到同一滑轮组提升重物时，物重越大，滑轮组的机械效率越高的结论，需要保证滑轮组不变，重物提升的高度也不变，只改变重物的重力，所以表中 1、2号实
验符合条件。
（5）对比2、3次实验可以发现，重物的重力不变，提升的高度也不变，但滑轮组中动
滑轮的个数增多了，且动滑轮个数越多，机械效率越低，所以可得结论：不同滑轮组提
升相同重物时，动滑轮越重，滑轮组的机械效率越低。
故答案为：（1）匀速；（2）丙；80%；（3）错误；（4）1、2；（5）越低。
【点评】本题研究影响滑轮组机械效率因素，考查实验原理、注意事项及数据分析归纳
结论的能力。
23．（2023•枣庄）用弹簧测力计挂着一个长方体金属块，沿竖直方向缓慢浸入盛有适量水
的圆柱形平底薄壁容器中，直至完全浸没（水未溢出），如图甲所示。通过实验得出金
属块下表面浸入水中的深度h与其排开水的体积V排 的关系，如图乙所示。已知金属块
的质量为0.4kg，容器的底面积与金属块的底面积之比为 5：1，
水
＝1.0×103kg/m3，g
取10N/kg。求： ρ
（1）金属块所受的重力；
（2）金属块的下表面浸入水中的深度为2cm时，弹簧测力计的示数；
（3）金属块刚浸没时，金属块底部受到水的压强；
（4）金属块浸没后与金属块浸入之前比较，水对容器底部的压强增加了多少。
【分析】（1）已知金属块的质量，根据G＝mg求出金属块的重力；
（2）由图乙可知，当金属块的下表面浸入水中的深度为2cm时排开水的体积，根据F浮
＝ 液gV排 求出金属块受到浮力的大小，从而求出弹簧测力计的示数；
（ρ3）根据p＝ gh求出金属块底部受到的压强；
（4）根据图乙ρ可求出金属块的底面积，从而求出容器的底面积，根据容器底部压力的增大量，利用p＝ 求出水对容器底部的压强增加量。
【解答】解：（1）由题意可得，金属块受到的重力为：G＝mg＝0.4kg×10N/kg＝4N；
（2）由题图乙可知，当h＝2cm时，金属块排开水的体积V排 ＝20cm3＝20×10﹣6m3，根
据阿基米德原理可知，此时金属块受到的浮力为：
F浮 ＝ 水gV排 ＝1.0×103kg/m3×10N/kg×20×10﹣6m3＝0.2N；
弹簧测ρ力计的示数为：
F拉 ＝G﹣F浮 ＝4N﹣0.2N＝3.8N；
（3）由题图乙可知，当h＝5cm时，金属块刚好浸没，即金属块的高度为5cm，此时金
属块底部受到水的压强为：
p＝ 水gh＝1.0×103kg/m3×10N/kg×5×10﹣2m＝500Pa；
ρ
（4）金属块的底面积为：S金 ＝ ＝ ＝10cm2；
容器的底面积为：S＝5S金 ＝5×10cm2＝50cm2；
增加的压力等于水对金属块的浮力，则：△F＝F浮 ′＝ 水gV排 ′＝1.0×103kg/m3×10N/
kg×50×10﹣6m3＝0.5N； ρ
水对容器底部增加的压强为：Δp＝ ＝ ＝100Pa。
答：（1）金属块的重力为4N；
（2）示数为3.8N；
（3）水的压强为500Pa；
（4）压强增加了100Pa。
【点评】本题考查压强、重力、浮力的有关计算问题，综合性较强，有一定难度。
24．（2023•枣庄）体重超标已影响了部分中学生的身心健康，为了动态监测学生的体重情
况，班级科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。
已知电源电压恒定，定值电阻R ＝5 ，R为压敏电阻，其阻值与所受到的压力关系如图
0
乙所示，电流表量程为0～0.6A，踏板Ω 重力不计，求：
（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为多少；
（2）当体重计示数为600N时，R 消耗的电功率为多少；
0
（3）此体重计所能测量的最大体重为多少。【分析】（1）根据电路的连接方式，利用欧姆定律求出电源电压的大小；
（2）根据体重计示数和图乙得出此时压敏电阻的阻值，根据欧姆定律求出电路中的电
流，根据P＝I2R求出定值电阻消耗的功率的大小；
（3）根据欧姆定律求出压敏电阻的阻值，根据图乙得出最大体重。
【解答】解：（1）由图甲可知，闭合开关S，定值电阻R 与压敏电阻R串联，由图乙
0
可知当体重计空载时，R＝45 ，I＝0.12A，则电源电压为：
U＝I（R+R
0
）＝0.12A×（45 Ω+5 ）＝6V；
（2）由题图乙可知，当体重Ω计示Ω数为600N时，压敏电阻的阻值R'＝15 ，此时电路中
Ω
电流为：I'＝ ＝ ＝0.3A；
定值电阻R 消耗的功率为：P＝I'2R ＝（0.3A）2×5 ＝0.45W；
0 0
（3）已知电流表量程为0～0.6A，当电路中的电流Ω最大为I
max
＝0.6A时，体重计测量最
大体重，此时压敏电阻的阻值为：R''＝ ﹣R ＝ ﹣5 ＝5 ；
0
Ω Ω
由题图乙可知，所能测量的最大体重为1200N。
答：（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为6V；
（2）当体重计示数为600N时，R 消耗的电功率为0.45W；
0
（3）此体重计所能测量的最大体重为1200N。
【点评】本题考查了欧姆定律的应用、电功率计算公式的应用，明确电路的结构、压敏
电阻阻值随压力的变化是解题的关键。声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/6/24
9:21:12；用户：15972770568；邮箱：15972770568；学号：26197019
