2023年贵州省中考物理试卷
一、选择题（本题共8个小题，每小题3分，共24分。第1～6题为单项选择题。第7、8
题为多项选择题，每小题至少有两项符合题目要求，全选对得3分，选对但不全得1分，
选错或不选得0分）
1．（3分）在中国空间站的“天宫课堂”上，航天员王亚平和叶光富做了太空抛物实验，
冰墩墩被王亚平轻轻一推，便几乎沿直线匀速飘向叶光富，下列哪一定律能解释此运动
现象（ ）
A．光的反射定律 B．牛顿第一定律
C．欧姆定律 D．焦耳定律

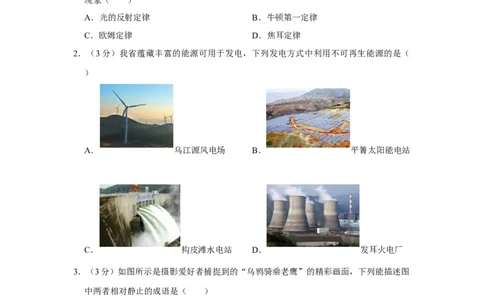

2．（3分）我省蕴藏丰富的能源可用于发电，下列发电方式中利用不可再生能源的是（
）
A． 乌江源风电场 B． 平箐太阳能电站
C． 构皮滩水电站 D． 发耳火电厂
3．（3分）如图所示是摄影爱好者捕捉到的“乌鸦骑乘老鹰”的精彩画面，下列能描述图
中两者相对静止的成语是（ ）
A．分道扬镳 B．背道而驰 C．并驾齐驱 D．各奔东西
4．（3分）人类对物质结构的探索永无止境，如氧分子由氧原子构成，氧原子由原子核和
核外电子构成，氧原子核又由质子和中子构成……下列微观粒子中空间尺度最小的是（）
A．氧分子 B．氧原子 C．氧原子核 D．质子
5．（3分）北宋时期沈括在《梦溪笔谈》中记载：“以磁石磨针锋，则能指南”。这一现
象可说明（ ）
A．地球存在磁场 B．针尖受到重力
C．针尖受到浮力 D．空气吸引针尖
6．（3分）“走遍大地神州，醉美多彩贵州。”梵净山主峰时而薄雾缭绕，时而雾散峰青。
此现象主要包含下列哪两种物态变化（ ）
A．熔化和凝华 B．液化和汽化 C．汽化和熔化 D．凝固和升华

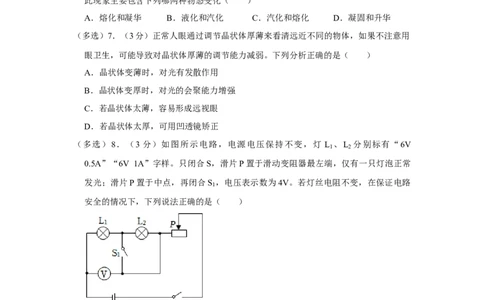

（多选）7．（3分）正常人眼通过调节晶状体厚薄来看清远近不同的物体，如果不注意用
眼卫生，可能导致对晶状体厚薄的调节能力减弱。下列分析正确的是（ ）
A．晶状体变薄时，对光有发散作用
B．晶状体变厚时，对光的会聚能力增强
C．若晶状体太薄，容易形成远视眼
D．若晶状体太厚，可用凹透镜矫正
（多选）8．（3 分）如图所示电路，电源电压保持不变，灯 L 、L 分别标有“6V
1 2
0.5A”“6V 1A”字样。只闭合S，滑片P置于滑动变阻器最左端，仅有一只灯泡正常
发光；滑片P置于中点，再闭合S ，电压表示数为4V。若灯丝电阻不变，在保证电路
1
安全的情况下，下列说法正确的是（ ）
A．灯L 的阻值为12
1
B．两灯同时发光时LΩ1 比L
2
暗
C．电源电压为9V
D．滑动变阻器的最大阻值为30
二、填空题（本题共4个小题，每空Ω2分，共10分）
9．（2分）工具的发明制造为生产、生活提供便利，如图所示的工具在使用中都是为了（选填“省力”或“省距离”）。
10．（2分）国产大型客机C919已成功载客飞行，飞机在结构设计、材料选择、环保理念
等方面均有自主知识产权，选用先进的合金材料减小了飞机的质量，这是因为材料本身
的 较小。
11．（2分）如图所示是战国时期的曾侯乙编钟，它由多个青铜制成的钟按大小编组悬挂。
用相同力度敲击，大钟声音低沉、浑厚，小钟声音高昂、清脆，这是因为声音的
不同。（填写声音特性名称）
12．（4 分）如图甲所示的家用电饭锅，其金属外壳通过插座的 （选填
“A”“B”或“C”）孔接地线。若其内部主要部件有：两个阻值相同的发热电阻、温
控开关等，熬煮稀饭时，在温控开关的自动控制下按快煮→慢熬→保温三种不同的发热
功率完成工作流程，其中慢熬过程仅有一个发热电阻工作，电功率 P随时间t变化关系
的图像如图乙所示。若快煮过程电流做功为W ，慢熬过程电流做功为W ，则W ：W
1 2 1 2
＝ 。
三、作图题（本题共3个小题，每小题2分，共6分）
13．（2分）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯
并联，电流表测通过灯L 的电流，开关控制整个电路，导线不能交叉。
114．（2分）如图所示是在水平地板上推动拖把向左移动的情景。请分析并画出地板对拖
把头的作用力的示意图（O点为拖把头重心）。
15．（2分）如图甲所示水平面AB段光滑，B点右侧粗糙，一轻质弹簧左端固定于竖直墙
面。用小木块P压缩弹簧至A点由静止释放，木块离开弹簧后，动能随位置变化关系的
大致图像如图乙所示。若换另一相同底面的小木块 Q（m ＞m ）将弹簧同样压缩至A
Q P
点由静止释放，弹簧形变均在弹性限度内。请在同一坐标系中画出小木块 Q从离开弹簧
至 静 止 的 过 程 中 ， 动 能 随 位 置 变 化 关 系 的 大 致 图 像 。
四、简答题（本题共2个小题，每小题3分，共6分）
16．（3分）温室效应加剧，全球气候变暖，北极冰层面积缩小、厚度变薄。如图所示，
聪明的北极熊害怕踩破冰面，做出“借腹滑行”的无奈之举。
（1）请用物理知识解释“借腹”为什么不易破坏冰面？（2）面对全球气候变暖的现状，请写出一条缓解温室效应的措施。
17．（3分）半潜船是专门从事运输舰船、石油钻井平台等大型设备的海运船舶。如图所
示是我国最大的半潜船“新光华”号，装载货物前，海水进入船内的压载水舱，甲板逐
渐下潜至海面以下，但船楼建筑仍露出海面；把货物拖拽至甲板上方时，从压载水舱向
外排出海水，半潜船逐渐上浮并托起货物直至甲板浮出海面一定高度，这样就完成了货
物装载。请回答以下问题：
（1）半潜船装载货物时处于哪种浮沉情况？
（2）若装载质量更大的货物，在保持甲板浮出海面高度相同的情况下，需要从压载水
舱排出更多海水，请用浮力知识解释从压载水舱多排河水的原因。
五、实验与科学探究题（本题共3个小题，第18题8分，第19、20题各10分，共28分）
18．（8分）在“探究光的反射定律”实验中，器材有：激光笔、可折转光屏、平面镜和
喷雾器。
（1）将平面镜置于水平桌面，如图甲所示。激光笔的光束射向平面镜上 O点，在平面
镜上方喷水雾，从前向后观察，可在镜面上方看到 条光束。（2）将折转光屏垂直于平面镜放置，让入射光沿左半屏射到 O点，如图乙所示。要呈
现反射光，需将右半屏向 （选填“前”或“后”）折转。
（3）保持入射点不变，多次改变入射方向，在光屏上记录每次实验的光路 aa'、bb'和
cc'，如图丙所示。为了研究反射光线和入射光线的位置关系，发现左、右半屏相对应的
光线关于转轴对称，可将此对称轴视为 。同时根据光屏上的信息可得结论，
反射角与入射角的大小 。
19．（10分）小明和小红用如图甲所示电路探究“串联电路电压的规律”，用新干电池作
为电源。
（1）接线时，开关应处于 （选填“断开”或“闭合”）状态；小明检查电
路时发现 （选填“电池”“开关”或“灯座”）安装错误。
（2）正确安装后，闭合开关，两灯均不发光，小明用电压表试接 A、B接线柱，发现
指针偏转情况如图乙所示，则可判断 发生了断（开）路。
（3）排除故障后，小明选用两只小灯泡，只通过增加电池进行多次实验；小红仅更换
小灯泡进行多次实验。他们将电压表接在不同位置进行测量，实验记录如下表。小明认
为：误差允许范围内，串联电路中各用电器两端电压相等且电压之和等于电源电压；小
红认为：串联电路中各用电器两端电压之和等于电源电压。请判断谁的观点更具普遍性
并说明理由： 。
小明实验记录：
实验次数 U /V U /V U /V
AB CD EF
1 0.7 0.7 1.4
2 1.4 1.4 2.9
3 2.1 2.1 4.3
小红实验记录：
实验次数 U /V U /V U /V
AB CD AD
4 1.8 0.9 2.7
5 1.4 1.4 2.86 1.1 1.7 2.8
（4）对比两表，从小明的第 次实验记录发现，两人使用的电池数量相同，测
得的电源电压却不相等。请你分析：两人所测电源电压的差值对应电路中哪些部分的电
压？ （用图中字母表示）。
20．（10分）汽车在通过起伏路段的凸起路面时，经验丰富的司机往往慢速平稳适过。若
快速通过会让乘客有“腾飞”的感觉，且安全隐患很大，这一现象是因为凸起路面与车
之间竖直方向的相互作用力在变大吗？
小明猜想：汽车通过凸起路面时的速度越大，可能路面与车之间的相互作用力越大。
为了探究这一问题，他选用小球（模拟小车）、轨道、弧面支架（模拟凸起路面）、电
子秤等器材进行了如图所示的实验。
释放位置 A B C D
F/N 1.56 1.51 1.47 1.38
（1）先测小球静止时对电子秤的 （选填“压力”或“摩擦力”）来反映小
球与弧面顶部相互作用力 F的大小。他将小球置于水平放置的电子秤上时，示数为
0.17kg，则力F＝ N（g取10N/kg）。
（2）在秤上安放弧面支架并调零，将小球从轨道的A点由静止释放，沿轨道经弧面运
动到右侧轨道，记录小球通过弧面顶部O点时小球与弧面的作用力F，再依次将小球从
高于A点的B、C、D点由静止释放，目的是逐次增大小球通过 O点时的 ，
各次实验F的大小记录如表，分析数据可知小明的猜想 （选填“成立”或
“不成立”）。
（3）根据上述实验现象推理：若小球速度足够大，通过弧面顶部时，电子秤的示数将
显示 kg。进一步推理：当汽车通过凸起路面顶部的速度足够大，若路面前方突
发状况，结合本实验判断是否可以紧急刹车避让并说明理由： 。
六、综合应用题（本题共2个小题，每小题8分，共16分。解答时需写出必要的计算公式
及过程或文字说明，若只写出计算结果将不得分）21．（8分）如图所示电路，电源电压恒为3V。闭合开关S，电流表的示数为0.5A，干路
电流I＝1.5A，设灯丝电阻不变，求：
（1）通过灯L 的电流I 。
1 1
（2）灯L 消耗的电功率P 。
1 1
（3）灯L 的阻值R 。
2 2
22．（8分）随着汽车科技的不断进步，混合动力汽车（简称：混动汽车）逐渐受到人们
的青睐，目前广泛使用的混动汽车主要部件有：汽油机、蓄电池、电动机等，它们单独
或组合向汽车提供动力。混动汽车有串联式和并联式等种类。
串联式混动汽车的工作流程如图1甲所示，蓄电池可单独向电动机提供电能驱动汽车；
汽油机仅带动发电机发电，产生的电能一部分输入电动机驱动汽车，另一部分还能通过
发电机向蓄电池充电。
并联式混动汽车的工作流程如图1乙所示，汽油机和电动机分属两套独立的工作系统，
蓄电池通过电动机能单独驱动汽车，汽油机也能直接给汽车提供动力，两套系统还能同
时工作驱动汽车。
（1）若某混动汽车匀速行驶10km用时0.2h，则其速度是多少km/h？（2）若汽油机完全燃烧2kg汽油，释放的热量是多少J？（q汽油 ＝4.6×107J/kg）
（3）如图2所示是并联式混动汽车内部结构透视图。若系统提供的动力一定，油箱油
量或蓄电池电量是否会影响汽车行驶路程的长短？请结合乙图的工作流程，以其中一套
工作系统为例，从能量转化的角度结合功的相关知识分析说明。
（4）若两种方式混动汽车的质量相同，相同部件能量转化的效率相同，油电系统同时
工作，蓄电池仅处于放电状态且放电情况相同。请对比甲、乙两图的工作流程分析，在
汽车整体输出能量相同的情况下，哪种方式混动汽车的效率低？为什么？2023年贵州省中考物理试卷
参考答案与试题解析
一、选择题（本题共8个小题，每小题3分，共24分。第1～6题为单项选择题。第7、8
题为多项选择题，每小题至少有两项符合题目要求，全选对得3分，选对但不全得1分，
选错或不选得0分）
1．（3分）在中国空间站的“天宫课堂”上，航天员王亚平和叶光富做了太空抛物实验，
冰墩墩被王亚平轻轻一推，便几乎沿直线匀速飘向叶光富，下列哪一定律能解释此运动
现象（ ）
A．光的反射定律 B．牛顿第一定律
C．欧姆定律 D．焦耳定律
【分析】牛顿第一定律的内容：一切物体在没有受到力的作用时，总保持静止状态或匀
速直线运动状态。
【解答】解：冰墩墩被推出后，由于冰墩墩在太空中处于失重状态，在空中不受力的作
用，所以冰墩墩会沿着原来的方向做匀速直线运动，能解释此运动现象的是牛顿第一定
律。
故选：B。
【点评】此题考查力与运动的关系，难度不大，正确理解微重力的含义是关键。
2．（3分）我省蕴藏丰富的能源可用于发电，下列发电方式中利用不可再生能源的是（
）
A． 乌江源风电场 B． 平箐太阳能电站
C． 构皮滩水电站 D． 发耳火电厂
【分析】能够源源不断地从自然界获得或能重复利用的能源是可再生能源，不能源源不断从自然界获得或不能重复利用的能源是不可再生能源。
【解答】解：风能、水能、太阳能可以源源不断地从自然界获得，是可再生能源，乌江
源风电场、平箐太阳能电站、构皮滩水电站都是利用可再生能源发电的；
煤等化石能源不能从自然界源源不断获得，也不能重复利用，是不可再生能源，因此发
耳火电厂是利用不可再生能源发电的。
故选：D。
【点评】知道各电厂发电原理、知道再生能源与不可再生能源的概念即可正确解题。
3．（3分）如图所示是摄影爱好者捕捉到的“乌鸦骑乘老鹰”的精彩画面，下列能描述图
中两者相对静止的成语是（ ）
A．分道扬镳 B．背道而驰 C．并驾齐驱 D．各奔东西
【分析】判断一个物体是运动的还是静止的，要看这个物体与所选参照物之间是否有位
置变化；若位置有变化，则物体相对于参照物是运动的；若位置没有变化，则物体相对
于参照物是静止的。
【解答】解：乌鸦站在飞翔的老鹰背上休憩，乌鸦和老鹰之间的位置没有发生变化，因
此以乌鸦为参照物，老鹰是静止的，以老鹰为参照物，乌鸦也是静止的。
A、分道扬镳原指分路而行，后多比喻因目标不同而各走各的路，彼此之间发生了位置
的变化，是相对运动的，故A错误；
B、背道而驰原指朝着相反的方向跑，比喻行动方向和所要达到的目标完全相反，彼此
之间发生了位置的变化，是相对运动的，故B错误；
C、并驾齐驱原指几匹马并排拉一辆车，一齐快跑，比喻齐头并进，彼此之间的位置没
有发生变化，是相对静止的，故C正确；
D、各奔东西指各自走各自的路，彼此之间发生了位置的变化，是相对运动的，故D错
误。
故选：C。
【点评】本题以老鹰和乌鸦为研究对象，考查了运动和静止的相对性，属于基础内容的
考查。4．（3分）人类对物质结构的探索永无止境，如氧分子由氧原子构成，氧原子由原子核和
核外电子构成，氧原子核又由质子和中子构成……下列微观粒子中空间尺度最小的是（
）
A．氧分子 B．氧原子 C．氧原子核 D．质子
【分析】物质是由分子或原子组成的，分子是由原子组成的，原子是由原子核和电子组
成的，原子核是由质子和中子构成，质子和中子又由夸克组成。
【解答】解：在氧分子、氧原子、原子核、质子中空间尺度最小的是质子。
故选：D。
【点评】本题考查了分子结构和原子结构，把握住分子是由原子组成的，原子的结构与
太阳系类似，称为核式结构，属于基础知识的考查。
5．（3分）北宋时期沈括在《梦溪笔谈》中记载：“以磁石磨针锋，则能指南”。这一现
象可说明（ ）
A．地球存在磁场 B．针尖受到重力
C．针尖受到浮力 D．空气吸引针尖
【分析】地球本身是一个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理的北
极附近。
【解答】解：地球本身是一个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理
的北极附近，指南针能指示南北方向，是因为地球周围存在地磁场。
故选：A。
【点评】此题考查了地磁场这一知识点，比较简单，属基础题。
6．（3分）“走遍大地神州，醉美多彩贵州。”梵净山主峰时而薄雾缭绕，时而雾散峰青。
此现象主要包含下列哪两种物态变化（ ）
A．熔化和凝华 B．液化和汽化 C．汽化和熔化 D．凝固和升华
【分析】物质由气态变为液态的过程叫液化；物质由液态变为气态的过程叫汽化。
【解答】解：薄雾是空气中的水蒸气液化形成的小水珠；雾散是因为小水珠汽化成了水
蒸气。
故答案为：B。
【点评】此题考查了液化和汽化，比较简单，属基础题目。
（多选）7．（3分）正常人眼通过调节晶状体厚薄来看清远近不同的物体，如果不注意用
眼卫生，可能导致对晶状体厚薄的调节能力减弱。下列分析正确的是（ ）
A．晶状体变薄时，对光有发散作用B．晶状体变厚时，对光的会聚能力增强
C．若晶状体太薄，容易形成远视眼
D．若晶状体太厚，可用凹透镜矫正
【分析】（1）近视眼是晶状体会聚能力增强，像成在视网膜的前方，应配戴凹透镜矫
正；
（2）远视眼的晶状体变薄，会聚能力减弱，像成在视网膜的后方。
【解答】解：AC．晶状体变薄时，对光的会聚能力减弱，形成远视眼，但没有发散作
用，故A错误，C正确；
BD．晶状体变厚时，对光的会聚能力增强，形成近视眼，可以用凹透镜矫正，故 BD
正确；
故选：BCD。
【点评】本题主要考查学生对眼睛及其视物原理的了解和掌握，对学生的要求较高，体
现了物理和生活的密切关系。
（多选）8．（3 分）如图所示电路，电源电压保持不变，灯 L 、L 分别标有“6V
1 2
0.5A”“6V 1A”字样。只闭合S，滑片P置于滑动变阻器最左端，仅有一只灯泡正常
发光；滑片P置于中点，再闭合S ，电压表示数为4V。若灯丝电阻不变，在保证电路
1
安全的情况下，下列说法正确的是（ ）
A．灯L 的阻值为12
1
B．两灯同时发光时LΩ1 比L
2
暗
C．电源电压为9V
D．滑动变阻器的最大阻值为30
Ω
【分析】（1）根据两灯泡的铭牌利用R＝ 分别求出两灯泡的电阻；
（2）根据串联分压原理结合P＝UI比较两灯泡的亮度；
（3）只闭合S，滑片P置于滑动变阻器最左端，两灯泡串联，根据串联电路的特点求出电源电压；
（4）滑片P置于中点，再闭合S ，此时灯L 与滑动变阻器串联，电压表测灯L 两端电
1 1 1
压为4V，因灯丝电阻不变，根据串联分压原理求出滑动变阻器的阻值，据此得出滑动
变阻器的最大阻值。
【解答】解：A、灯L 、L 分别标有“6V 0.5A”“6V 1A”字样，则两灯泡的电阻分
1 2
别为：
R ＝ ＝ ＝12 ，R ＝ ＝ ＝6 ，故A正确；
1 2
Ω Ω
B、由图可知，两灯同时发光时串联，因灯丝电阻不变，且R ＞R ，根据串联分压原理
1 2
可知，L 两端电压大于L 两端电压，由P＝UI可知，L 的实际功率大于L 的实际功率，
1 2 1 2
因此L 比L 亮，故B错误；
1 2
C、只闭合S，滑片P置于滑动变阻器最左端，两灯泡串联，仅有一只灯泡正常发光，
由B可知，此时灯L 正常发光，根据串联电路的特点可知，电源电压为：
1
U＝U +I R ＝6V+0.5A×6 ＝9V，故C正确；
1 1 2
D、滑片P置于中点，再Ω闭合S
1
，此时灯L
1
与滑动变阻器串联，电压表测灯L
1
两端电
压为4V，根据串联电路电压规律，滑动变阻器两端电压为：
U滑 ＝U﹣U
1
'＝9V﹣4V＝5V，
根据串联分压原理可知，
＝ ，即 ＝ ，
解得：R滑 ＝15 ，
滑动变阻器的最Ω大阻值为R滑大 ＝2R滑 ＝2×15 ＝30 ，故D正确。
故选：ACD。 Ω Ω
【点评】本题考查串联电路的规律、欧姆定律的运用和电功率公式的运用，关键是正确
识别电路，从图象中获取有效的信息。
二、填空题（本题共4个小题，每空2分，共10分）
9．（2分）工具的发明制造为生产、生活提供便利，如图所示的工具在使用中都是为了
省力 （选填“省力”或“省距离”）。【分析】动力臂小于阻力臂的杠杆是费力杠杆，费力杠杆省距离。动力臂大于阻力臂的
杠杆是省力杠杆，省力杠杆费距离。
【解答】解：钢丝钳、核桃夹在使用时动力臂大于阻力臂，是省力杠杆，省力杠杆费距
离。
故答案为：省力。
【点评】本题考查杠杆的分类，难度不大。
10．（2分）国产大型客机C919已成功载客飞行，飞机在结构设计、材料选择、环保理念
等方面均有自主知识产权，选用先进的合金材料减小了飞机的质量，这是因为材料本身
的 密度 较小。
【分析】根据密度公式的变形式m＝ V知，体积一定时，密度小的物体质量小。
【解答】解：根据密度公式的变形式ρm＝ V知，体积一定时，密度小的物体质量小，
选用先进的合金材料减小了飞机的质量，这ρ是因为材料本身的密度较小。
故答案为：密度。
【点评】此题考查了密度公式的应用，属于基础性题目。

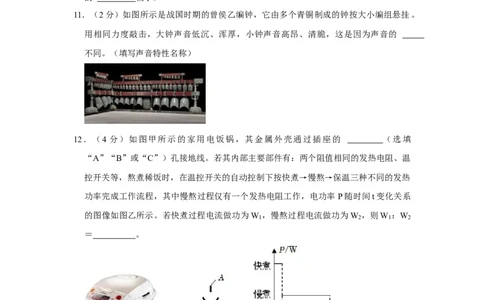

11．（2分）如图所示是战国时期的曾侯乙编钟，它由多个青铜制成的钟按大小编组悬挂。
用相同力度敲击，大钟声音低沉、浑厚，小钟声音高昂、清脆，这是因为声音的 音
调 不同。（填写声音特性名称）
【分析】（1）音调：声音的高低，由发声体的振动频率决定，频率越高，音调越高；
（2）响度：人耳感觉到的声音的大小，它跟发声体的振幅有关；振幅越大，响度越大；
振幅越小，响度越小；
（3）音色：发声体的声音品质，由发声体本身的特征决定．是区别声音的重要标志。
【解答】解：用相同力度敲击编钟，编钟的大小不同，振动频率不同；大钟声音低沉、
浑厚，小钟声音高昂、清脆，这是因为声音的音调不同。故答案为：音调。
【点评】本题考查声音的特征，属于基础性题目。
12．（4分）如图甲所示的家用电饭锅，其金属外壳通过插座的 A （选填“A”“B”
或“C”）孔接地线。若其内部主要部件有：两个阻值相同的发热电阻、温控开关等，
熬煮稀饭时，在温控开关的自动控制下按快煮→慢熬→保温三种不同的发热功率完成工
作流程，其中慢熬过程仅有一个发热电阻工作，电功率P随时间t变化关系的图像如图
乙所示。若快煮过程电流做功为W ，慢熬过程电流做功为W ，则W ：W ＝ 1 ： 3
1 2 1 2
。
【分析】（1）三孔插座接法：右孔接火线、左孔接零线、上孔接地线；
（2）设两个阻值相同的发热电阻的电阻为R，求出快煮、慢熬、保温时的电阻；电压
相同；根据 求出快煮、慢熬时的功率，再根据图中数据、P＝ 求出W ：W 。
1 2
【解答】解：根据三孔插座的正确接法可知，B应与零线相连，C应与火线相连，金属
外壳通过插座A与地线相连；
设两个阻值相同的发热电阻的电阻为R，快煮时功率最大，电阻最小，即两电阻并联，
R快 ＝ R；慢熬时功率次之，只有一个发热电阻工作，即R慢 ＝R；保温时电阻最大，
即两电阻串联，R保 ＝2R；电压相同；则 ， ，根据图中数据、P＝ 得， 。
故答案为：A；1：3。
【点评】本题考查了安全用电知识、电功和电功率计算，关键是从图像中读出有用信息。
三、作图题（本题共3个小题，每小题2分，共6分）
13．（2分）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯
并联，电流表测通过灯L 的电流，开关控制整个电路，导线不能交叉。
1
【分析】用电器并列连接的电路叫并联电路，并联电路中干路开关控制整个电路；电流
表应串联接入电路中。
【解答】解：由题知，两个灯泡并联，开关在干路上控制整个电路；电流表测通过灯 L
1
的电流，则电流表与灯泡串联在一条支路中，实物图如下所示：
。
【点评】本题考查了实物电路图的连接，属于基础题。
14．（2分）如图所示是在水平地板上推动拖把向左移动的情景。请分析并画出地板对拖
把头的作用力的示意图（O点为拖把头重心）。【分析】拖把头受到地面的支持力和摩擦力，根据受力情况画出受力示意图。
【解答】解：拖把头受到地面的竖直向上的支持力和向右的摩擦力，作用点都在拖把头
重心O，如图所示：
【点评】画力的示意图，就是用一条带箭头线段表示出力的三要素，所以要先正确分析
力的大小、方向和作用点，再根据力的示意图的要求作出力的示意图。
15．（2分）如图甲所示水平面AB段光滑，B点右侧粗糙，一轻质弹簧左端固定于竖直墙
面。用小木块P压缩弹簧至A点由静止释放，木块离开弹簧后，动能随位置变化关系的
大致图像如图乙所示。若换另一相同底面的小木块 Q（m ＞m ）将弹簧同样压缩至A
Q P
点由静止释放，弹簧形变均在弹性限度内。请在同一坐标系中画出小木块 Q从离开弹簧
至 静 止 的 过 程 中 ， 动 能 随 位 置 变 化 关 系 的 大 致 图 像 。
【分析】动能大小跟质量、速度有关。质量一定时，速度越大，动能越大；速度一定时，质量越大，动能越大；
弹性势能大小跟弹性形变程度有关，弹性形变越大，弹性势能越大；
小木块在滑行过程中需要克服摩擦做功，而滑动摩擦力与压力和接触面粗糙程度有关，
据此分析回答。
【解答】解：将弹簧同样压缩至A点由静止释放，由于弹簧形变程度相同，弹性势能转
化为动能大小相同，即小木块Q和小木块P具有相同的动能，由于水平面AB段光滑，
动能不变，故在AB段小木块Q和小木块P动能随位置变化关系的图像相同；
由于水平面B点右侧粗糙，小木块在滑行过程中需要克服摩擦做功，而滑动摩擦力与压
力和接触面粗糙程度有关，因小木块具有相同底面，且m ＞m ，所以小木块Q受到的
Q P
摩擦力大于小木块P，由于两木块具有的动能相同，对外做的功应该相同，根据 W＝fs
可知，过了B点后，小木块Q在水平面滑行的距离应该小于小木块P，故小木块Q从离
开弹簧至静止的过程中，动能随位置变化关系的大致图像如下图所示：
。
故答案为：见解答图。
【点评】此题考查力与图象的结合，关键是采取分割思想，将木块以B点为分界线将运
动过程分成两段，对木块分别进行受力分析。
四、简答题（本题共2个小题，每小题3分，共6分）
16．（3分）温室效应加剧，全球气候变暖，北极冰层面积缩小、厚度变薄。如图所示，
聪明的北极熊害怕踩破冰面，做出“借腹滑行”的无奈之举。
（1）请用物理知识解释“借腹”为什么不易破坏冰面？
（2）面对全球气候变暖的现状，请写出一条缓解温室效应的措施。
【分析】（1）减小压强的方法：在受力面积一定时，减小压力；在压力一定时，增大受力面积；
（2）减少二氧化碳排放，可以缓解温室效应。
【解答】答：“借腹滑行”时，压力一定，增大受力面积可以减小压强，不易破坏冰面；
减少二氧化碳排放，可以缓解温室效应，因而出行多乘坐公共交通工具，少开私家车，
减少碳排放。
【点评】本题考查减小压强的方法、节能环保意识，属于基础题。
17．（3分）半潜船是专门从事运输舰船、石油钻井平台等大型设备的海运船舶。如图所
示是我国最大的半潜船“新光华”号，装载货物前，海水进入船内的压载水舱，甲板逐
渐下潜至海面以下，但船楼建筑仍露出海面；把货物拖拽至甲板上方时，从压载水舱向
外排出海水，半潜船逐渐上浮并托起货物直至甲板浮出海面一定高度，这样就完成了货
物装载。请回答以下问题：
（1）半潜船装载货物时处于哪种浮沉情况？
（2）若装载质量更大的货物，在保持甲板浮出海面高度相同的情况下，需要从压载水
舱排出更多海水，请用浮力知识解释从压载水舱多排河水的原因。
【分析】（1）根据物体的浮沉状态分析回答；
（2）根据半潜船受力情况结合阿基米德原理分析回答。
【解答】答：（1）由题意可知，当半潜船装载货物时，船楼建筑仍露出海面，根据物
体的浮沉状态可知，半潜船装载货物时处于漂浮状态；
（2）半潜船在海中受到浮力、自身重力和货物的重力作用，因保持甲板浮出海面高度
相同，即V排 相同，根据阿基米德原理可知，半潜船受到的浮力不变，若装载质量更大
的货物，由物体的平衡条件可知，需要减轻自身的重力，故需要从压载水舱排出更多海
水。
【点评】本题考查了对半潜船浮沉原理的认识，能读出题目中的信息，并能结合阿基米
德原理进行定性的分析是解决该题的关键。
五、实验与科学探究题（本题共3个小题，第18题8分，第19、20题各10分，共28分）18．（8分）在“探究光的反射定律”实验中，器材有：激光笔、可折转光屏、平面镜和
喷雾器。
（1）将平面镜置于水平桌面，如图甲所示。激光笔的光束射向平面镜上 O点，在平面
镜上方喷水雾，从前向后观察，可在镜面上方看到 2 条光束。
（2）将折转光屏垂直于平面镜放置，让入射光沿左半屏射到 O点，如图乙所示。要呈
现反射光，需将右半屏向 前 （选填“前”或“后”）折转。
（3）保持入射点不变，多次改变入射方向，在光屏上记录每次实验的光路 aa'、bb'和
cc'，如图丙所示。为了研究反射光线和入射光线的位置关系，发现左、右半屏相对应的
光线关于转轴对称，可将此对称轴视为 法线 。同时根据光屏上的信息可得结论，
反射角与入射角的大小 相等 。
【分析】（1）反射光线、入射光线和法线在同一平面内，可以通过水雾显示光路；
（2）根据入射光线、反射光线和法线的关系进行分析，使光屏不在一个平面内，观察
现象，得出结论；
（3）由光的反射定律可知，反射光线与入射光线分居在法线两侧，反射角等于入射角，
反射光线、入射光线位于法线两侧。
【解答】解：（1）如图甲所示，激光笔的光束射向平面镜上O点，在平面镜上方喷水
雾，这样能显示出反射光线和入射光线的传播路径；
（2）如图乙，光屏右半部分向后折了一个角度，由于反射光线、入射光线与法线在同
一平面内，则需将右半屏向前折转；
（3）由光的反射定律可知，反射光线与入射光线分居在法线两侧，反射角等于入射角，
即反射光线与入射光线关于法线对称，如图丙所示，发现左、右半屏相对应的光线关于
转轴对称，可将此对称轴视为法线所在位置，同时根据光屏上的信息可得结论，反射角
与入射角的大小相等。
故答案为：（1）2；（2）前；（3）法线；相等。【点评】本题主要探究“光的反射规律”的实验中，确定反射光线和入射光线的位置关
系，基础题目。
19．（10分）小明和小红用如图甲所示电路探究“串联电路电压的规律”，用新干电池作
为电源。
（1）接线时，开关应处于 断开 （选填“断开”或“闭合”）状态；小明检查电路
时发现 电池 （选填“电池”“开关”或“灯座”）安装错误。
（2）正确安装后，闭合开关，两灯均不发光，小明用电压表试接 A、B接线柱，发现
指针偏转情况如图乙所示，则可判断 灯 L 发生了断（开）路。
1
（3）排除故障后，小明选用两只小灯泡，只通过增加电池进行多次实验；小红仅更换
小灯泡进行多次实验。他们将电压表接在不同位置进行测量，实验记录如下表。小明认
为：误差允许范围内，串联电路中各用电器两端电压相等且电压之和等于电源电压；小
红认为：串联电路中各用电器两端电压之和等于电源电压。请判断谁的观点更具普遍性
并说明理由： 小红的结论更具普遍性，小红选用规格不相同的灯泡进行了多次实验 。
小明实验记录：
实验次数 U /V U /V U /V
AB CD EF
1 0.7 0.7 1.4
2 1.4 1.4 2.9
3 2.1 2.1 4.3
小红实验记录：
实验次数 U /V U /V U /V
AB CD AD
4 1.8 0.9 2.7
5 1.4 1.4 2.8
6 1.1 1.7 2.8
（4）对比两表，从小明的第 2 次实验记录发现，两人使用的电池数量相同，测得
的电源电压却不相等。请你分析：两人所测电源电压的差值对应电路中哪些部分的电压？
BC 、 DF 、 EA （用图中字母表示）。【分析】（1）在连接电路过程中，为保护电路，开关应处于断开状态；电池不能正极
对正极；
（2）实验中若发现电压表指针偏转情况如图乙所示，电压表指针已经满偏，与电源电
压相等；
（3）用归纳法得出普遍性的结论要满足2个条件：一是样本要有代表性，二是样本数
量足够多；
（4）每节新干电池为1.5V；串联电路中各用电器两端电压之和等于电源电压，实际情
况下导线电阻较小但不为0，导线两端也有一部分电压。
【解答】解：（1）在连接电路过程中，为保护电路，开关应处于断开状态；
电池不能正极对正极，电池安装错误；
（2）实验中若发现电压表指针偏转情况如图乙所示，电压表指针已经满偏为 3V，与电
源电压相等，说明电压表与电源两极连通，电压表所测部分灯L 断路；
1
（3）小红的结论更具普遍性，小红选用规格不相同的灯泡进行了多次实验；
（4）每节新干电池为1.5V，结合表格发现小红实验中电源电压与2节新干电池电压接
近，小明的第2次实验中电压2.9V与2节新干电池电压接近；
串联电路中各用电器两端电压之和等于电源电压，实际情况下导线电阻较小但不为0，
导线两端也有一部分电压，两人所测电源电压的差值对应电路中导线 BC、DF、EA两
端的电压。
故答案为：（1）断开；电池；（2）灯L ；（3）小红的结论更具普遍性，小红选用规
1
格不相同的灯泡进行了多次实验；（4）2；BC、DF、EA。
【点评】本题考查串联电路电压的规律实验过程中故障分析、数据分析与结论总结等知
识。
20．（10分）汽车在通过起伏路段的凸起路面时，经验丰富的司机往往慢速平稳适过。若
快速通过会让乘客有“腾飞”的感觉，且安全隐患很大，这一现象是因为凸起路面与车
之间竖直方向的相互作用力在变大吗？
小明猜想：汽车通过凸起路面时的速度越大，可能路面与车之间的相互作用力越大。
为了探究这一问题，他选用小球（模拟小车）、轨道、弧面支架（模拟凸起路面）、电
子秤等器材进行了如图所示的实验。
释放位置 A B C D
F/N 1.56 1.51 1.47 1.38
（1）先测小球静止时对电子秤的 压力 （选填“压力”或“摩擦力”）来反映小球与弧面顶部相互作用力 F 的大小。他将小球置于水平放置的电子秤上时，示数为
0.17kg，则力F＝ 1. 7 N（g取10N/kg）。
（2）在秤上安放弧面支架并调零，将小球从轨道的A点由静止释放，沿轨道经弧面运
动到右侧轨道，记录小球通过弧面顶部O点时小球与弧面的作用力F，再依次将小球从
高于A点的B、C、D点由静止释放，目的是逐次增大小球通过O点时的 速度 ，各
次实验F的大小记录如表，分析数据可知小明的猜想 不成立 （选填“成立”或
“不成立”）。
（3）根据上述实验现象推理：若小球速度足够大，通过弧面顶部时，电子秤的示数将
显示 0 kg。进一步推理：当汽车通过凸起路面顶部的速度足够大，若路面前方突发
状况，结合本实验判断是否可以紧急刹车避让并说明理由： 不可以，理由：压力减小
为 0 ，摩擦力减小为 0 ，不能改变汽车的运动状态 。
【分析】（1）路面与车之间的相互作用力可以通过对电子秤的压力显示；
（2）根据表格中的数据分析得出结论；
（3）根据表格数据进行科学推理，当速度足够大，压力可以减小到0，因而没有摩擦力，
据此分析可能出现的现象。
【解答】解：1）电子秤显示了上方压力的大小引起的示数变化，先测出小球静止时对
电子秤的压力来反映小球与弧面顶部相互作用力F的大小。他将小球置于水平放置的电
子秤上时，示数为0.17kg，压力等于物体质量等于示数时受到的重力，F＝G＝mg＝
0.17kg×10N/kg＝1.7N；
（2）在秤上安放弧面支架并调零，将小球从轨道的A点由静止释放，沿轨道经弧面运
动到右侧轨道，记录小球通过弧面顶部O点时小球与弧面的作用力F，再依次将小球从
高于A点的B、C、D点由静止释放，由于小球释放位置升高，具有的重力势能增大，
下滑后获得动能增大，速度逐渐变大，而对应的示数逐步减小，说明压力逐渐减小，因
而小明的猜想不成立。
（3）根据上述实验知，速度越大，路面与车之间的相互作用力越小，当速度足够大时，
相互作用力减小为0，则压力为0，显示的示数为0，因而汽车与地面的摩擦力减小为0，不可以紧急刹车避让，容易出现危险。
故答案为：（1）压力；1.7；（2）速度；不成立；（3）0；不可以，理由：压力减小为
0，摩擦力减小为0，不能改变汽车的运动状态。
【点评】本题是力学创新题，考查数据分析能力与推理能力。
六、综合应用题（本题共2个小题，每小题8分，共16分。解答时需写出必要的计算公式
及过程或文字说明，若只写出计算结果将不得分）
21．（8分）如图所示电路，电源电压恒为3V。闭合开关S，电流表的示数为0.5A，干路
电流I＝1.5A，设灯丝电阻不变，求：
（1）通过灯L 的电流I 。
1 1
（2）灯L 消耗的电功率P 。
1 1
（3）灯L 的阻值R 。
2 2
【分析】（1）由图可知，灯泡L 和L 并联，电流表测量通过L 的电流，根据并联电
1 2 2
路的电流特点求出通过L 的电流I ；
1 1
（2）根据P＝UI求出灯L 消耗的电功率P ；
1 1
（3）根据欧姆定律求出灯L 的阻值R 。
2 2
【解答】解：（1）由图可知，灯泡L 和L 并联，电流表测量通过L 的电流，
1 2 2
根据并联电路的电流特点可知，通过L 的电流I ：I ＝I﹣I ＝1.5A﹣0.5A＝1A；
1 1 1 2
（2）根据并联电路的电压特点可知，灯泡L 与L 的电压相等，都等于电源电压，即
1 2
U ＝U ＝U＝3V，
1 2
灯L 消耗的电功率P ：P ＝U I ＝3V×1A＝3W；
1 1 1 1 1
（3）由I＝ 可知，灯L 的阻值：R ＝ ＝ ＝6 。
2 2
Ω
答：（1）通过灯L 的电流I 为1A；
1 1
（2）灯L 消耗的电功率P 为3W；
1 1
（3）灯L 的阻值R 为6 。
2 2
Ω【点评】本题考查并联电路的特点、电功率公式以及欧姆定律的应用，难度不大。
22．（8分）随着汽车科技的不断进步，混合动力汽车（简称：混动汽车）逐渐受到人们
的青睐，目前广泛使用的混动汽车主要部件有：汽油机、蓄电池、电动机等，它们单独
或组合向汽车提供动力。混动汽车有串联式和并联式等种类。
串联式混动汽车的工作流程如图1甲所示，蓄电池可单独向电动机提供电能驱动汽车；
汽油机仅带动发电机发电，产生的电能一部分输入电动机驱动汽车，另一部分还能通过
发电机向蓄电池充电。
并联式混动汽车的工作流程如图1乙所示，汽油机和电动机分属两套独立的工作系统，
蓄电池通过电动机能单独驱动汽车，汽油机也能直接给汽车提供动力，两套系统还能同
时工作驱动汽车。
（1）若某混动汽车匀速行驶10km用时0.2h，则其速度是多少km/h？
（2）若汽油机完全燃烧2kg汽油，释放的热量是多少J？（q汽油 ＝4.6×107J/kg）
（3）如图2所示是并联式混动汽车内部结构透视图。若系统提供的动力一定，油箱油
量或蓄电池电量是否会影响汽车行驶路程的长短？请结合乙图的工作流程，以其中一套
工作系统为例，从能量转化的角度结合功的相关知识分析说明。
（4）若两种方式混动汽车的质量相同，相同部件能量转化的效率相同，油电系统同时
工作，蓄电池仅处于放电状态且放电情况相同。请对比甲、乙两图的工作流程分析，在
汽车整体输出能量相同的情况下，哪种方式混动汽车的效率低？为什么？
【分析】（1）可直接利用速度v＝ 计算公式求解。（2）汽油机完全燃烧2kg，所以直接应用热量公式Q放 ＝mq即可列式求得。
（3）题目要求从能量角度分析结合功的知识分析，所以就根据功的公式分析可得结论。
（4）在混动汽车质量相同，转化效率相同的情况下，并联式和串联式都有蓄电池到电
动机再到提供动力，这一部分转化效率相同，但是串联式在汽油机方面比并联式多了些
步骤，它是先到发电机再到电动机再到提供动力，而并联式是汽油机直接提供动力，所
以容易分析出答案。
【解答】解：（1）由v＝ ＝ ＝50km/h；
（2）由热值公式变形式可得放出的总热量；
Q放 ＝mq＝2kg×4.6×107J/kg＝9.2×107J；
（3）油箱的油量或蓄电池的电量通过能量转化变为汽车所做的功，油量或电量越多，
做的功就越多，通过公式W＝Fs，s＝ ，F一定的情况下，W越多，s就越大，所以会
影响。
（4）串联式混动汽车的效率低，因为在混动汽车质量相同，转化效率相同的情况下，
并联式和申联式都有蓄电池到电动机再到提供动力，这一部分转化效率相同，但是串联
式在汽油机方面比并联式多了些步骤，它是先到发电机再到电动机再到提供动力，而并
联式是汽油机直接提供动力，所以串联式在能量转化方面损耗更多，效率较低。
答：（1）若某混动汽车匀速行驶10km用时0.2h，则其速度是50km/h；
（2）若汽油机完全燃烧2kg汽油，释放的热量是9.2×107J；
（3）油箱的油量或蓄电池的电量通过能量转化变为汽车所做的功，油量或电量越多，
做的功就越多，通过公式W＝Fs，s＝ ，F一定的情况下，W越多，s就越大，所以会
影响。
（4）串联式混动汽车的效率低，因为在混动汽车质量相同，转化效率相同的情况下，
并联式和申联式都有蓄电池到电动机再到提供动力，这一部分转化效率相同，但是串联
式在汽油机方面比并联式多了些步骤，它是先到发电机再到电动机再到提供动力，而并
联式是汽油机直接提供动力，所以串联式在能量转化方面损耗更多，效率低。
【点评】本题综合考查了速度的热量的计算以及效率问题，也是一道生活中的物理题，
有其实用价值。对公式的把握和运用是基础，只要读好题，总体来说本题难度不大。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/7/88:36:45；用户：15972770568；邮箱：15972770568；学号：26197019
