2024年全国中考物理试题分类汇编十九 了解电路
一、选择
1、（2024自贡中考）3.下列关于电的说法中正确的是
A.摩擦起电的实质是创造了电荷
B.电荷的移动形成电流
C.同种电荷相互排斥
D.负电荷定向移动的方向就是电流的方向
【答案】C
【解析】
【详解】A摩擦起电的实质是电子的转移，故不符合题意
B电荷的定向移动形成电流，故不符合题意
C．同种电荷相互排斥，正确
D．电流的方向与负电荷定向移动的方向相反，故不符合题意
故选C。
2、（2024年湖北中考）7. 将毛皮摩擦过的橡胶棒接触验电器，能正确表示橡胶棒和
验电器金属箔片带电情况的图是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】AD．毛皮摩擦过的橡胶棒带负电荷，验电器由于接触带电，所以两金属箔都
带上负电荷，故验电器的金属箔片因为同种电荷相互排斥而张开，故A符合题意，D不
符合题意；BC．由于毛皮摩擦过的橡胶棒带负电荷，所以图中的橡胶棒带的电荷错误，故BC不符
合题意。
故选A。

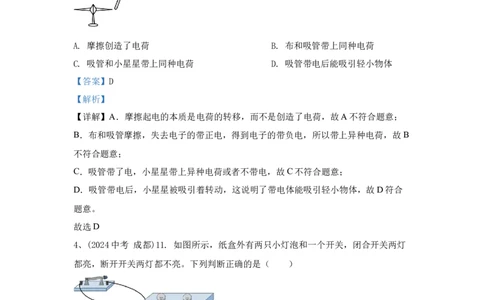

3、(2024年福建中考)9. 如图，用轻薄的纸折成小星星，轻放于地面的小钢针上，用
与布摩擦过的吸管靠近，小星星被吸引着转动，此过程中（ ）
A. 摩擦创造了电荷 B. 布和吸管带上同种电荷
C. 吸管和小星星带上同种电荷 D. 吸管带电后能吸引轻小物体
【答案】D
【解析】
【详解】A．摩擦起电的本质是电荷的转移，而不是创造了电荷，故A不符合题意；
B．布和吸管摩擦，失去电子的带正电，得到电子的带负电，所以带上异种电荷，故B
不符合题意；
C．吸管带了电，小星星带上异种电荷或者不带电，故C不符合题意；
D．吸管带电后，小星星被吸引着转动，这说明了带电体能吸引轻小物体，故D符合
题意。
故选D 。
4、(2024中考 成都)11. 如图所示，纸盒外有两只小灯泡和一个开关，闭合开关两灯
都亮，断开开关两灯都不亮。下列判断正确的是（ ）
A. 盒内一定有两节电池 B. 盒内一定有电源供电
C. 两只灯泡一定是串联关系 D. 两只灯泡一定是并联关系
【答案】B
【解析】
【详解】AB．灯可以发光，则电路中一定由提供电能的电源，但电源的种类不能确
定，故A错误，B正确；CD．由一个电源、两个小灯泡、一个开关和若干导线组成的电路可能是串联电路，开
关控制整个电路，开关断开两灯都不亮，也可能是并联电路，当开关接在干路上，也
可以控制两盏灯同时亮同时灭，故CD错误。
故选B。
5、（2024自贡中考）11.小布同学在经过十字路口时，观察了人行横道的红、绿交通
信号灯，画出下列控制红、绿灯的电路图，你认为正确的是

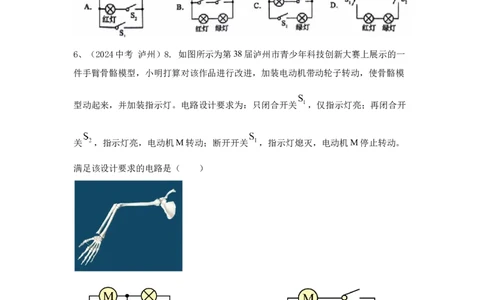

6、（2024中考 泸州）8. 如图所示为第38届泸州市青少年科技创新大赛上展示的一
件手臂骨骼模型，小明打算对该作品进行改进，加装电动机带动轮子转动，使骨骼模
型动起来，并加装指示灯。电路设计要求为：只闭合开关 ，仅指示灯亮；再闭合开
关 ，指示灯亮，电动机M转动；断开开关 ，指示灯熄灭，电动机M停止转动。
满足该设计要求的电路是（ ）
A. B.C. D.
【答案】B
【解析】

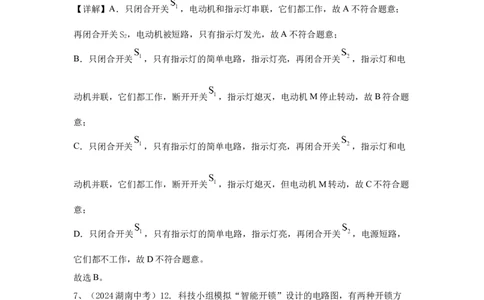

【详解】A．只闭合开关 ，电动机和指示灯串联，它们都工作，故A不符合题意；
再闭合开关S ，电动机被短路，只有指示灯发光，故A不符合题意；
2
B．只闭合开关 ，只有指示灯的简单电路，指示灯亮，再闭合开关 ，指示灯和电
动机并联，它们都工作，断开开关 ，指示灯熄灭，电动机M停止转动，故B符合题
意；
C．只闭合开关 ，只有指示灯的简单电路，指示灯亮，再闭合开关 ，指示灯和电
动机并联，它们都工作，断开开关 ，指示灯熄灭，但电动机M转动，故C不符合题
意；
D．只闭合开关 ，只有指示灯的简单电路，指示灯亮，再闭合开关 ，电源短路，
它们都不工作，故D不符合题意。
故选B。
7、（2024湖南中考）12. 科技小组模拟“智能开锁”设计的电路图，有两种开锁方
式。即“人脸识别”与输入“密码”匹配成功，或“人脸识别”与使用“钥匙”匹配
成功才可开锁。现用 表示人脸识别， 、 表示密码、钥匙。匹配成功后对应开关
自动闭合，电动机才工作开锁。满足上述两种方式都能开锁的电路是（ ）A. B. C.
D.
【答案】B
【解析】
【详解】由题意可知，“人脸识别”与输入“密码”匹配成功，或“人脸识别”与使
用“钥匙”匹配成功才可开锁，即只要有一个条件满足，电动机就工作，所以“人脸
识别”开关与电动机应在干路上，“密码”开关与“钥匙”开关并联，故 B符合题
意，ACD不符合题意。
故选B。
8、（2024天津中考）9. 某兴趣小组要为居家老人设计一个“应急呼叫器”电路，要
求：开关断开时，电灯和电铃均不工作；开关闭合时，灯亮铃响，即使电灯因断路不
亮，电铃仍可工作。如图所示的电路中，符合设计要求的是（ ）
A. B.C. D.
【答案】C
【解析】
【详解】开关断开时，电灯和电铃均不工作，说明开关设在干路上控制所有用电器；
开关闭合时，灯亮铃响，即使电灯因断路不亮，电铃仍可工作，说明电灯和电铃并
联，工作不相互影响。如图所示的电路中，符合设计要求的是C。
故选C。
9、（2024中考 广安）11. 党的二十大报告指出“必须坚持科技是第一生产力”。某
学校为了培养学生的科学素养，开展了STEM科创教育，在此期间，科创小组自制
了“冰淇淋自动售货机”。该作品可以通过扫码（该开关闭合）或投币（该开关闭
合）完成自动出售服务；当光线较暗时，光控开关闭合，还可以提供照明。下列电路
设计符合该要求的是（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】由题意可知，闭合开关扫码或闭合开关投币都能启动电动机，故开关扫码和
投币应并联共同控制电动机；在光线较暗时，光控开关自动闭合，接通灯泡照明，则
灯泡由光控开关控制，且与电动机并联。综上所述，图D符合要求，故D符合题意，
ABC不符合题意。故选D。
10、（2024中考 南充）6. 不戴头盔存在安全隐患，于是张明同学设计以下方案：骑
行前，扫码成功后开关S 闭合，指示灯L亮，但电机不工作；从车头取出头盔并戴上
1
后，头盔内遥控设备遥控S 闭合，电动机才通电工作；若只戴头盔不扫码则无法骑
2
行。下列电路符合以上设计要求的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】根据题意可知，骑行前，扫码成功后开关S 闭合，指示灯L亮，但电机不工
1
作，从车头取出头盔并戴上后，头盔内遥控设备遥控 S 闭合，电动机才通电工作，这
2
说明灯泡与电机工作时互不影响，是并联的，若只戴头盔不扫码则无法骑行，则开关
S 在干路中控制整个电路，开关S 与电机在一条支路中。
1 2
故选C。
11、（2024中考 重庆B）6. 家用电动窗帘的电路主要由电源指示灯L和电动机M组
成。先闭合开关 ，电源指示灯L亮；再闭合开关 ，电动机M工作拉动窗帘。当
断开时，电动机M不能工作。如图所示电路中符合要求的电路是（ ）
A. B.C. D.
【答案】B
【解析】
【详解】由题意，先闭合开关S ，电源指示灯L亮；再闭合开关S ，电动机M工作拉
1 2
动窗帘。当S 断开时，电动机M不能工作，可知S 是总开关，S 只控制电动机所在电
1 1 2
路，故ACD不符合题意，B符合题意。
故选B。
12、(2024中考 临沂)8．高铁站的自动检票闸机口设有身份证和人脸识别双重验证，
两个信息相符合后闸机门（电动机）自动打开，乘客可检票通过．若每个信息验证成
功相当于闭合一个开关，下列模拟电路，符合要求的是（ ）
A． B． C． D．
【答案】A
【解析】
【详解】每个信息验证成功相当于闭合一个开关，两个信息都相符合后电动机自动打
开，所以两个开关应该串联，故A符合题意，BCD不符合题意。
故选A。
13、(2024年福建中考)13. 小闽设计家庭保险箱指纹锁的电路图，指纹识别成功相当
于开关闭合，录入两人的指纹，其中任意一人的指纹识别成功就能开锁。图中符合要
求的电路图是（ ）
A. B. C. D.【答案】D
【解析】
【详解】指纹识别成功相当于开关闭合，其中任意一人的指纹识别成功就能开锁，说
明每个开关都能控制指纹锁，故两个开关并联后，与指纹锁串联。
故选D。
14、（2024中考遂宁）8. 图中的电动独轮车依靠电力驱动，低碳环保。当电源开关S
闭合时指示灯亮起，独轮车处于待机状态，当人站在独轮车上时开关 自动闭合，电
动机工作，独轮车才开始运动。下列电路设计符合上述要求的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】当电源开关S闭合时指示灯亮起，独轮车处于待机状态，当人站在独轮车上
时开关 自动闭合，电动机工作，独轮车才开始运动，说明指示灯和电动机并联，可以独立工作，同时开关S处在干路，开关 处在电动机所在支路，故C符合题意，
ABD不符合题意。
故选C。
15、（2024中考宜宾）10. 中医在我国具有悠久的历史。一款电热中药壶有急火和文
火两种工作状态，由开关 控制，在下图的简化电路中不能实现要求的是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】A．只闭合S 时，R 、R 串联，，电路中电阻较大，由 可知，电功率
1 1 2
较小，为文火状态，当S 、S 都闭合时，只有R 接入电路，电路中电阻较小，由
1 2 1
可知，电功率较大，为急火状态，可以实现要求，故A不符合题意；
B．当只闭合S 时，R 、R 串联，当S 、S 都闭合时，仍旧是R 、R 串联，当S 闭合
1 1 2 1 2 1 2 1
时，无论是否闭合S ，电路中电功率都相同，不能实现要求，故B符合题意；
2
C．当S 闭合，S 接1时，电路中只有R ，电阻较小，由 可知，电功率较大，
1 2 1
为急火状态；当S 接2时，R 、R 串联，电路中电阻较大，由 可知，电功率
2 1 2较小，为文火状态，可以实现要求，故C不符合题意；
D．当S 闭合，S 两端都接1时，R 、R 串联，电路中电阻较大，由 可知，电
1 2 1 2
功率较小，为文火状态，S 两端都接2时，只有R 接入电路，电路中电阻较小，由
2 1
可知，电功率较大，为急火状态，可以实现要求，故D不符合题意。
故选B。
16、(2024年陕西中考)8. 如图，电源电压不变。闭合开关 和 ，小灯泡 和 均
正常发光，电流表有示数。下列分析正确的是（ ）
A. 小灯泡 和 串联
B. 若断开开关 ，电流表示数会变小
C. 若小灯泡 比 亮，原因是小灯泡 两端的电压比 两端的电压大
D. 若只闭合开关 ，电路中只有小灯泡 发光
【答案】B
【解析】
【详解】A．根据实物图可知，电流有两条路径回到电源负极，可知小灯泡 和 并
联，故A错误；
B．根据实物图可知，由于小灯泡 和 并联，电流表测干路的电流，若断开开关，小灯泡 所在的这条支路的电流为0，则电流表示数会变小，故B正确；
C．根据实物图可知，小灯泡 和 并联，所以小灯泡 和 两端的电压相等，故
C错误；
D．根据实物图可知，开关S控制小灯泡 所在的支路，所以只闭合开关 ，电路中
只有小灯泡 发光，故D错误。
故选B。
17、（2024年眉山中考）9. 如图所示电路，闭合开关 、 ，小灯泡 和 均正常
发光，电流表和电压表均有示数。下列关于电路分析正确的是（ ）
A. 小灯泡 和 串联
B. 电流表测量电路的总电流
C. 若只断开 ，小灯泡 熄灭， 正常发光
D. 若灯 突然熄灭，是因为电压表发生断路
【答案】C
【解析】
【详解】由图可知，灯L 与灯L 并联，开关S 控制干路，灯L 与开关S 在一条支路，
1 2 2 1 1
灯L 与电流表串联在另一条支路中，电压表并联在灯L 的电压；
2 1
A．由图可知，闭合开关S 、S ，灯L 和L 并联，故A错误；
1 2 1 2
B．由图可知，电流表与灯L 在一条支路上，所以电流表测量流过灯L 支路的电流，故
2 2
B错误；C．由图可知，灯L 与L 并联，若只断开开关S ，灯L 熄灭，而灯泡L 不受影响，故C
1 2 1 1 2
正确；
D．由图可知，若电压表发生断路，灯L 仍正常发光，故D错误。
1
故选C。
18、（2024中考临沂）16．如图所示电路的电源电压保持不变，将开关 和 都闭
合，两灯均正常发光．下列判断正确的是（ ）
A．灯 和 是串联连接的 B．电压表不能测量灯 的电压
C．断开 后电流表的示数不变 D．两灯的额定电压一定相同
【答案】D
【解析】
【详解】A．由图得，电流分别经过两灯泡，说明灯 和 是并联的，故A错误；
B．电压表并联在支路的两端，则电压表能测量灯 的电压，故B错误；
C．断开 后电路由灯 和 是并联化为L 的简单电路，电路电阻变大，由欧姆定
1
律得，电路电流变小，即电流表的示数变小，故C错误；
D．将开关S 和S 都闭合，两灯均正常发光,，说明此时两灯的电压均为额定电压，并
1 2
联电路中各支路的电压相同，则两灯的额定电压一定相同，故D正确。
故选D。
19、（2024中考盐城）7. 在探究串联电路电压的特点时，闭合开关，灯泡都不发光，
电压表无示数。以下可能的是（ ）A. 短路 B. 断路 C. 短路 D. 断
路
【答案】B
【解析】
【详解】A．由图知，两灯串联，电压表测量的是L 两端电压，闭合开关，灯泡都不发
2
光，说明电路发生了断路故障；电压表无示数，说明电压表不能连接电源两极，说明
是L 发生了断路故障，故ACD不符合题意，B符合题意。
1
故选B。
20、（2024中考烟台）12. 如图所示，电源电压保持不变，闭合开关后发现电压表无
示数，假设电路中只有一个元件发生故障，则故障的原因可能是（ ）
A. 灯泡 短路 B. 灯泡 短路 C. 灯泡 断路 D. 灯泡
断路
【答案】AD
【解析】
【详解】根据题意可知，电压表无示数，一是电压表并联部分短路，即灯泡 短路，
二是电压表两接线柱到电源两极中间某处断路，即灯泡 断路，故AD符合题意，BC不符合题意。
故选AD。
21、（2024中考达州）9. 如图所示电路，闭合开关后，整个电路正常工作。其中一盏
灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为（ ）
A. 短路 B. 短路 C. 开路 D. 开
路
【答案】A
【解析】
【详解】由图可知，两灯串联，电压表测L 两端电压，电流表测串联电路电流；
2
A．如果L 短路，则串联电路的总电阻变小，由欧姆定律可知，电路中电流变大，则电
1
流表示数变大。由于L 短路，电路中只有L ，L 两端电压等于电源电压，电压表示数
1 2 2
变大。此时灯泡L 发光。则A符合题意；
2
B．如果L 短路，电路中电流变大，电流表的示数变大，由于电压表测L 两端电压，则
2 2
电压表的示数为0，即电压表的示数变小，故B不符合题意；
C．如果L 开路，两个电表与电源不通，则两个电表的示数都变为0，即示数都变小。
1
故C不符合题意；
D．如果L 开路，电路断路，电流表的示数变小。此时电压表串联在电路中测电源电
2
压，则电压表的示数变大。故D不符合题意。
故选A
二、填空
1、（2024中考重庆A）10. 用相同织物分别摩擦两个相同气球，用其中一个气球靠近
碎纸屑，发现碎纸屑被吸引起来，如图所示，说明摩擦可以使气球带上______；然后
将两个气球靠近，发现它们会相互______。【答案】 ①. 电 ②. 排斥
【解析】
【详解】[1][2] 用相同织物分别摩擦两个相同气球，发生摩擦起电现象，气球会变成
带电体，能够吸引轻小物体，所以用其中一个气球靠近碎纸屑，发现碎纸屑被吸引起
来；两个气球因带同种电荷相互排斥。
2、（2024中考云南）13. 我国古代《论衡》有关于用布摩擦过的琥珀能吸引干草屑和
司南能指南北的记载。说明用布摩擦过的琥珀带了电荷，其本质是___________（选
填“电荷的转移”或“创造了电荷”）；
【答案】 ①. 电荷的转移
【解析】
【详解】[1]用布摩擦过的琥珀能吸引干草屑，说明用布摩擦过的琥珀带了电荷，其本
质是电荷的转移。
3、（2024中考宜宾）16. 自然界只有两种电荷。用丝绸摩擦过的玻璃棒带_________
电荷，用该玻璃棒接触验电器的金属球，两片金属箔因相互排斥而张开，是因为两片
金属箔带_________（选填“同种”或“异种”）电荷。
【答案】 ①. 正 ②. 同种
【解析】
【详解】[1][2]用丝绸摩擦过的玻璃棒得到电子带正电，用它去接触验电器的金属球
时，金属球上的电子会转移到玻璃棒上，则验电器也带上正电，即验电器的金属球和
两个金属箔片上都带上了同种电荷，由于同种电荷相互排斥，所以其两个金属箔片会
张开。
4、(2024中考江西)3. 生活中常用干电池作为___________，它是提供电压的装置，电
压是电路中形成___________的原因。
【答案】 ①. 电源 ②. 电流
【解析】
【详解】[1]电源是提供电能的装置，将其他形式的能转化为电能，包括发电机、电池
等，它的作用是给电路两端提供电压。[2]电压是使电路中形成电流的原因，电源是提供电压的装置。
5、（2024中考连云港）15. 某同学自主学习《电路初探》一章后，整理部分知识结构
图如下，请补全有关内容。___________、___________
【答案】 ①. 电源 ②. 电压的特点
【解析】
【详解】[1]电路由四大部分组成，即：电源、用电器、导线、开关。
[2]电路的连接方式有两种：串联和并联，而中学阶段主要研究串并联电路的电流的特
点和电压的特点。
6、（2024中考达州）14. 如图所示，是加油机为歼击机在空中加油的情景，歼击机相
对加油机是________（选填“静止”或“运动”）的；由于飞机与空气发生________
而带上了大量的电荷，加油时有起火的风险，所以机体上装有尖端放电器。降落时，
关闭发动机后，歼击机由于具有________，依然会向前滑行一段距离。
【答案】 ①. 静止 ②. 摩擦 ③. 惯性
【解析】
【详解】[1]加油时，歼击机与加油机的相对位置没有发生变化，故歼击机相对加油机
是静止的。
[2]不同物体在相互摩擦时可能会发生电荷的转移，飞机在飞行时，飞机与空气会因摩
擦而带上大量的电荷。
[3]一切物体都具有保持原来运动状态不变的惯性，关闭发动机后，故歼击机由于具有
惯性，依然会向前滑行一段距离。
7、（2024中考白银）9. 在干燥的天气里，用塑料梳子梳头时，发现梳子会吸引头
发，这是因为梳子与头发摩擦带了___________；越梳头发越蓬松，这是因为___________。
【答案】 ①. 异种电荷 ②. 同种电荷相互排斥
【解析】
【详解】[1]用塑料梳子梳头时，发现梳子会吸引头发，是因为异种电荷相互吸引，梳
子与头发摩擦而带上了异种电荷电而相互吸引。
[2]用塑料梳子梳头，发现越梳头发越蓬松，是因为头发带上同种电荷，同种电荷相互
排斥的结果。
8、(2024中考临沂)21．4月25日，2024山东省文旅产业高质量发展大会在临沂开幕．
同日，水韵琅琊·点靓沂河亮相央视，吸引着海内外广大游客光“临”，体验临沂
之“美”．
（1）出行之“美”：如图所示，点靓沂河·光影巴士化身“行走的BGM”把沂河
点“靓”！①乘客登上光影巴士的上层，他的重力势能________（选填“增大”“减
小”或“不变”）；②乘客可以依据声音的________不同，判断出车载背景音乐中的
不同乐器；③巴士充电时，车载电池相当于电路中的________．
（2）沂河之“美”：动感酷炫的沂河灯光秀惊艳全网，一时间成为临沂的“新晋顶
流”③岸边高楼 上展现山水人文画卷的各彩灯之间是________联的；
21．（1）①增大；②音色；③用电器；（2）③并；
9、（2024中考广安）15. LED灯已广泛应用于展示台装饰、居家照明、城市夜景美
化等，制作LED灯的材料是______（选填“半导体”或“超导体”）。如图为某学校
电子屏中滚动播放的标语，其显示屏中的“增”字有一部分未显示曾强文明意识出来，其它部分正常发光，由此可知，未发光部分与其它部分建设和谐校园之间是
______联的。
【答案】 ①. 半导体 ②. 并
【解析】
【详解】[1]导电能力介于导体和绝缘体之间的材料叫半导体，半导体是制作二极管、
三极管的材料，常用在电子元件上，LED灯中的发光二极管由半导体材料制成。
[2]其显示屏中的“增”字有一部分未显示曾强文明意识出来，其它部分正常发光，因
此可知，未发光部分与其它部分是独立工作，互不影响的，故未发光部分与其它部分
建设和谐校园之间是并联的。
10、（2024自贡中考）22.在右图所示的电路图中，闭合开关S1、S3，断开开关S2则
小灯泡 L1、L2是___(选填“串”或“并”)联;若同时闭合关S1、S2、S3，则会造成
电路______。
11、（2024广东中考）14.如题14图所示，标有“2.5V0.3A”的灯泡L和标有
“6V0.15A”的灯泡L₂连接成____联电路，电源电压可调节.闭合开关S，使电源电压
从0V逐渐增加，先正常发光的灯泡是______，此时通过另一灯泡的电流是______A.三、实验探究
1、（2024年山西中考）20. 在项目化学习中，科技小组的同学给旧电吹风加装两根塑
料管改装成湿鞋烘干器，如图所示，可实现冷风吹干和热风烘干两种功能。其内部电
路是由一个发热电阻（ ）、一个电动机（ ）和两个开关组成的并
联电路。发热电阻正常工作时功率为440W，且不能单独工作出现“干烧”现象。请你
帮助他们解决下列问题：
（1）在虚线框内画出烘干器内部电路图；
（2）使用时发现温度过高，存在安全隐患，想要把发热电阻的功率减小到原来的一
半，需要购买一个多大的电阻替换原发热电阻。
【答案】（1） （2）220Ω
【解析】
【详解】解：（1）由题意知，内部电路是由一个发热电阻、一个电动机和两个开关组
成的并联电路，且发热电阻不能单独工作出现“干烧”现象，因此发热电阻与电动机
并联，一个开关在干路控制整个电路，另一个开关与发热电阻串联，控制发热电阻，
如图所示：（2）将发热电阻的功率减小到原来的一半，则更换后发热功率为220W，根据
可知，此时发热电阻的阻值为
答：（1）烘干器内部电路图，如图所示：
（2）需要购买一个220Ω电阻替换原发热电阻。
2、（2024中考白银）18. 电吹风的主要工作元件是发热丝（ ）、电风扇（
）及开关。闭合开关 ，电吹风即吹出风来；若同时还闭合 ，吹出热风；若
只闭合 ，不吹风也不发热。请根据要求用笔划线代替导线，完成电路设计。【答案】
【解析】
【详解】由于闭合开关S ，电吹风即吹出风来，同时还闭合S ，吹出热风，则发热丝
1 2
与电风扇并联；只闭合S ，不吹风也不发热，则开关S 在干路中，开关S 与发热丝串
2 1 2
联在其中一条支路，如下图所示：
3、（2024中考苏州）30. 探究串联电路中电流的特点
（1）猜想：由于用电器耗电，电流流过用电器会减小；
（2）按图甲接好电路，闭合开关后发现灯不亮，为了找出原因，将电压表接在A、B
两点间，闭合开关发现电压表有示数，说明有可能存在_________故障；
（3）排除故障后，用电流表测出A点电流，如图乙所示，则 _________A，再测出
B点电流，得到A、B两点电流相等。更换不同规格的灯泡，重复上述实验，都得到相
同结论．由此判断猜想是_________的；
（4）为进一步得出两个灯串联时电流的规律，小明按图丙连接电路，测量A、B、C三点的电流，得出 ；小华认为不需要再测量，在（3）结论的基础上，通
过推理也可以得出相同结论，请写出小华的推理过程：_________。
为
【答案】 ①. L 断路 ②. 0.3 ③. 错误 ④. 因 ， ，
1
所以
【解析】
【详解】（2）[1]电压表有示数说明电压表与电源是连通的，灯不亮说明电路断路，
即电压表并联的部分断路，即L 断路。
1
（3）[2]电流表量程为0～0.6A，分度值为0.02A，示数为0.3A，即I=0.3A。
A
[3]串联电路中电流处处相等，故猜想：由于用电器耗电，电流流过用电器会减小是
错误的。
（4）[4]串联电路中电流处处相等，由（3）结论可知，I=I，又因为串联电路中电流
A B
处处相等，所以I=I，所以
B C
I=I=I
A B C
4、(2024中考成都)25. 在“探究并联电路中的电流特点”实验中，图甲是某小组同学
设计的电路图。
（1）图乙是该小组连接的电路，闭合开关S，电流表测通过__________的电流；
（2）该小组同学换用不同规格的小灯泡进行实验，用电流表多次测A、B、C三点电
流，记录实验数据如下表。
实验
I /A I /A I /A
次数 A B C
0.2
1 0.30 0.50
2
0.2
2 0.22 0.50
80.2
3 0.24 0.46
2
0.3
4 0.28 0.28
0
分析表中数据，以下说法不合理的是__________；
A.四次实验中电流表选用量程为0~0.6A
B.表中的数据均在误差范围内
C.此实验还可测量更多组数据
D.通过多次实验，可避免偶然性
（3）小成同学测量通过灯泡L 电流时，L 正常发光，L 忽亮忽灭，他接下来的操作应
1 1 2
该是__________。（写出一条即可）
【答案】 ①. L ②. B ③. 将灯泡L 拧一拧
2 2
【解析】
【详解】（1）[1]由图乙可知，两灯泡并联，电流表在L 所在支路，因此测量的是通
2
过L 电流。
2
（2）[2]A．由表中数据可知，分度值为0.02A，因此电流表选用的是0~0.6A量程，故
A不符合题意；
B．由第4次实验数据可知，I 处的电流不在误差范围内，故B符合题意；
C
CD．本实验中多次测量可以避免偶然性，寻找普遍性规律，因此实验还可测量更多组
数据，故CD不符合题意。
故选B。
（3）[3]由题意可知，L 忽亮忽灭，说明L 接触不良，因此可以将灯泡L 拧一拧。
2 2 2
