2024年全国中考物理试题分类汇编十 力学部分作图
二．力学部分
1、(2024年陕西中考)16. 如图，木块在粗糙的水平地面上向右滑行，请画出木块所受
摩擦力f的示意图。
【答案】
【解析】
【详解】摩擦力的方向与物体相对运动（或相对运动趋势）的方向相反，则木块在水
平面上向右滑行时摩擦力的方向是向左的，具体如图所示：
2、(2024年福建中考)21. 在图中，画出静止在水平冰面上冰壶的受力示意图。
【答案】
【解析】
【详解】静止在水平冰面上冰壶受到竖直向下的重力和竖直向上的支持力，两个力是
一对平衡力，画图时注意两个力一样长，表明两个力大小相等，如图所示：3、（2024中考新疆）18. 请在图中画出小球受到的拉力F的示意图。
【答案】
【解析】
【详解】小球受到的绳的拉力，方向沿绳子向上，作用点在绳子与小球的结合点上，
过拉力的作用点，沿拉力的方向画一条有向线段，用F表示。如图：

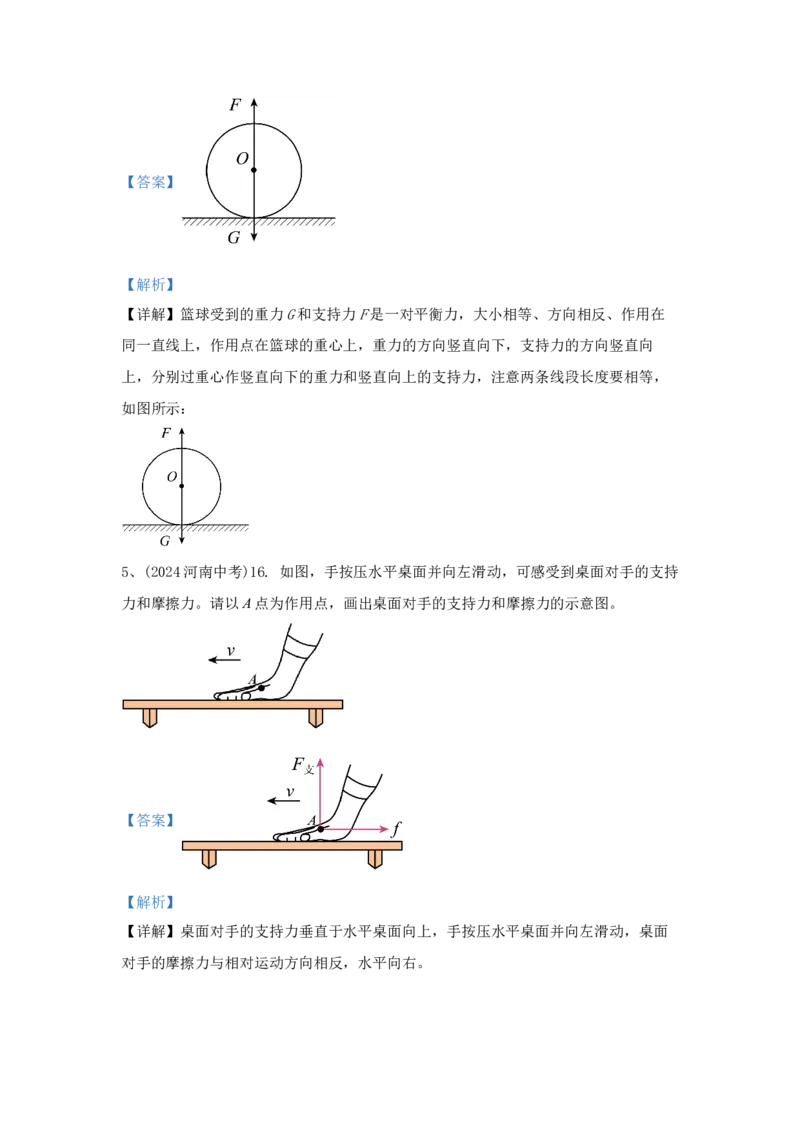

4、（2024中考苏州）22. 按要求作图：在图中画出静止在水平面的篮球受到的力；【答案】
【解析】
【详解】篮球受到的重力G和支持力F是一对平衡力，大小相等、方向相反、作用在
同一直线上，作用点在篮球的重心上，重力的方向竖直向下，支持力的方向竖直向
上，分别过重心作竖直向下的重力和竖直向上的支持力，注意两条线段长度要相等，
如图所示：
5、(2024河南中考)16. 如图，手按压水平桌面并向左滑动，可感受到桌面对手的支持
力和摩擦力。请以A点为作用点，画出桌面对手的支持力和摩擦力的示意图。
【答案】
【解析】
【详解】桌面对手的支持力垂直于水平桌面向上，手按压水平桌面并向左滑动，桌面

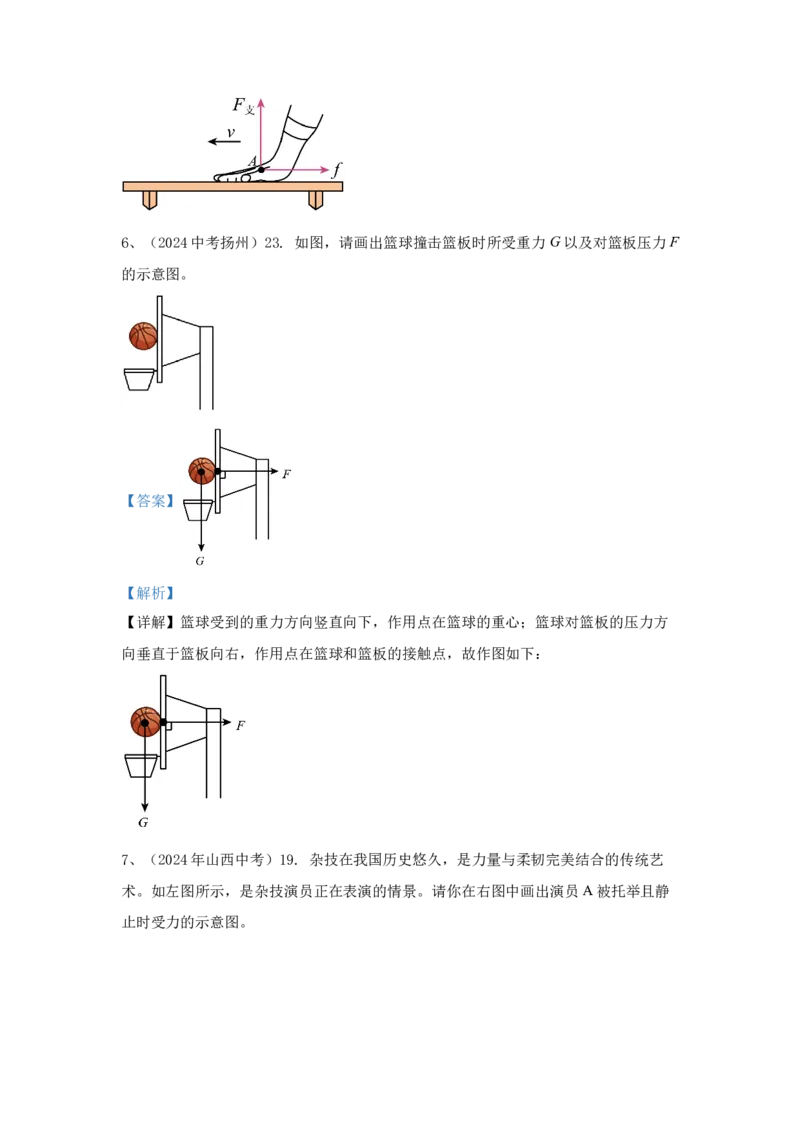

对手的摩擦力与相对运动方向相反，水平向右。6、（2024中考扬州）23. 如图，请画出篮球撞击篮板时所受重力G以及对篮板压力F
的示意图。
【答案】
【解析】
【详解】篮球受到的重力方向竖直向下，作用点在篮球的重心；篮球对篮板的压力方
向垂直于篮板向右，作用点在篮球和篮板的接触点，故作图如下：

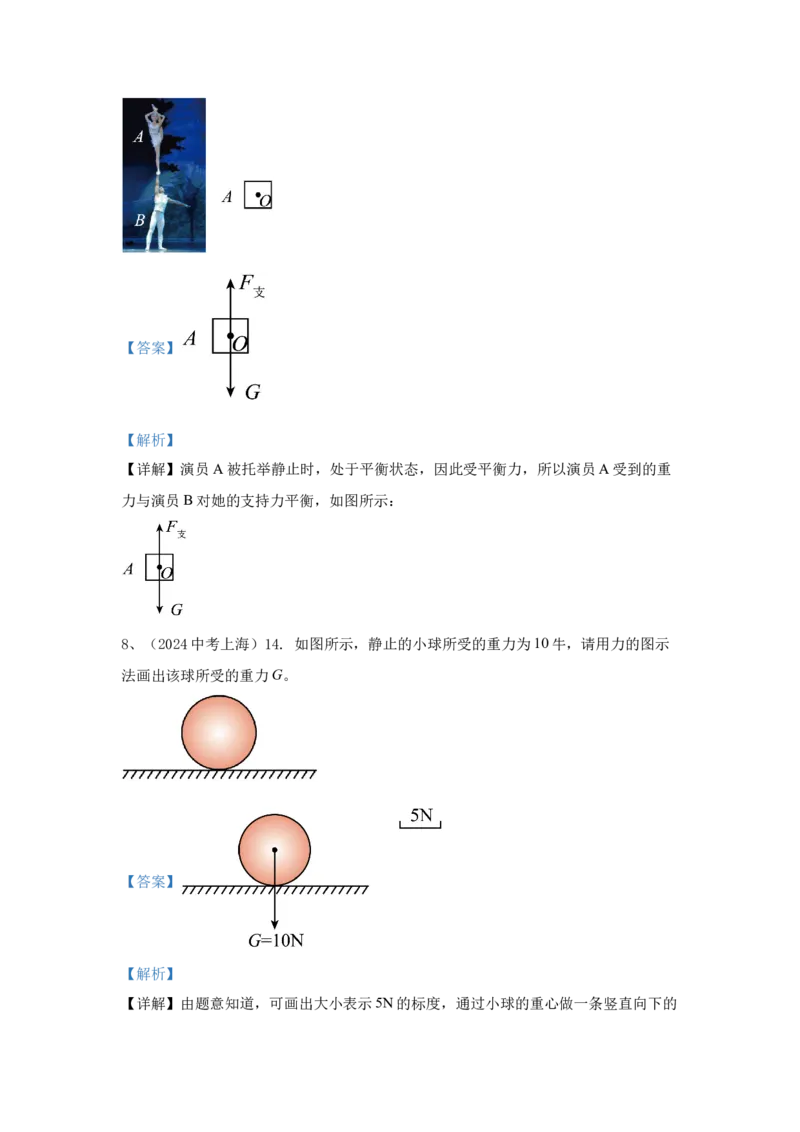

7、（2024年山西中考）19. 杂技在我国历史悠久，是力量与柔韧完美结合的传统艺
术。如左图所示，是杂技演员正在表演的情景。请你在右图中画出演员A被托举且静
止时受力的示意图。【答案】
【解析】
【详解】演员A被托举静止时，处于平衡状态，因此受平衡力，所以演员A受到的重
力与演员B对她的支持力平衡，如图所示：

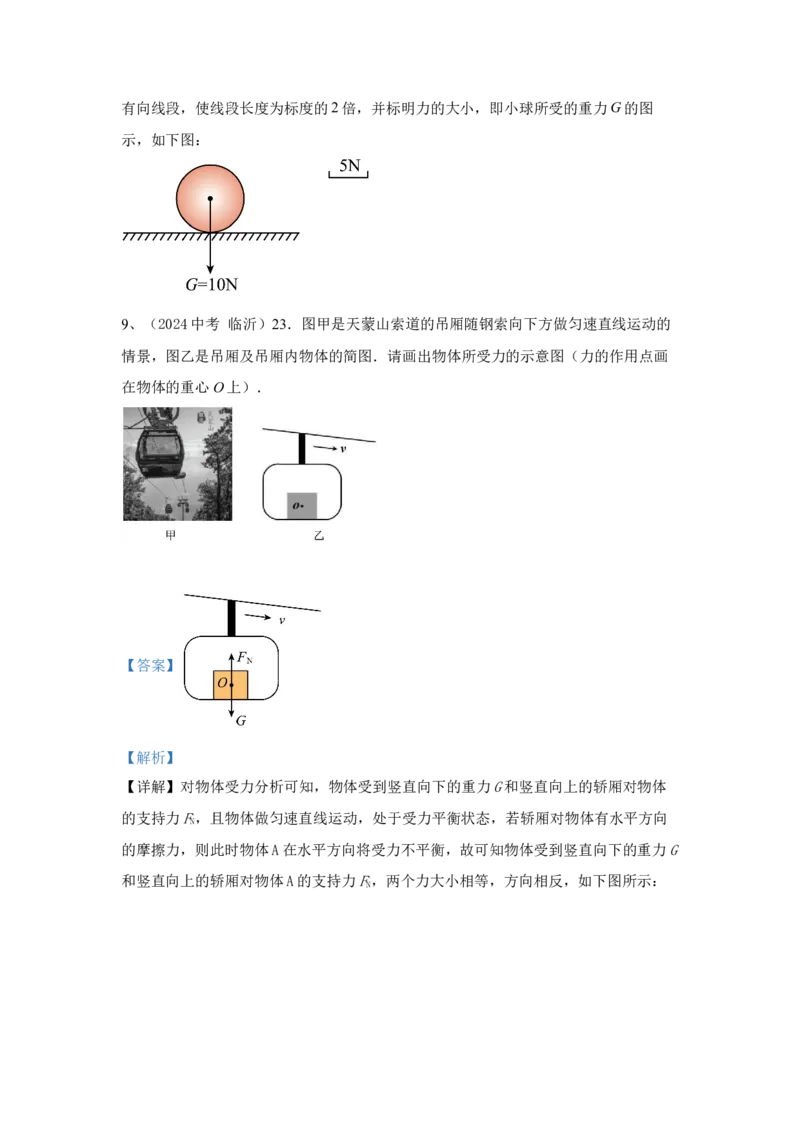

8、（2024中考上海）14. 如图所示，静止的小球所受的重力为10牛，请用力的图示
法画出该球所受的重力G。
【答案】
【解析】
【详解】由题意知道，可画出大小表示5N的标度，通过小球的重心做一条竖直向下的有向线段，使线段长度为标度的2倍，并标明力的大小，即小球所受的重力G的图
示，如下图：
9、（2024中考 临沂）23．图甲是天蒙山索道的吊厢随钢索向下方做匀速直线运动的
情景，图乙是吊厢及吊厢内物体的简图．请画出物体所受力的示意图（力的作用点画
在物体的重心O上）．
【答案】
【解析】
【详解】对物体受力分析可知，物体受到竖直向下的重力G和竖直向上的轿厢对物体
的支持力F，且物体做匀速直线运动，处于受力平衡状态，若轿厢对物体有水平方向
N
的摩擦力，则此时物体A在水平方向将受力不平衡，故可知物体受到竖直向下的重力G
和竖直向上的轿厢对物体A的支持力F，两个力大小相等，方向相反，如下图所示：

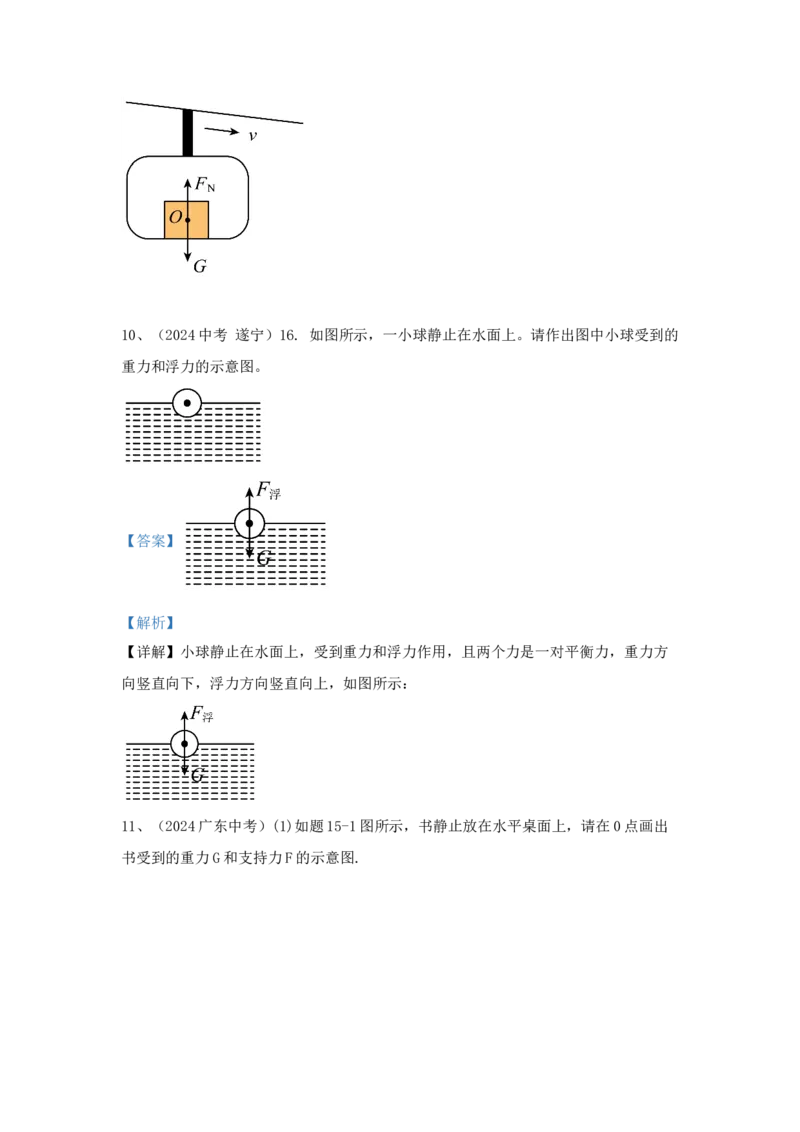

N10、（2024中考 遂宁）16. 如图所示，一小球静止在水面上。请作出图中小球受到的
重力和浮力的示意图。
【答案】
【解析】
【详解】小球静止在水面上，受到重力和浮力作用，且两个力是一对平衡力，重力方
向竖直向下，浮力方向竖直向上，如图所示：

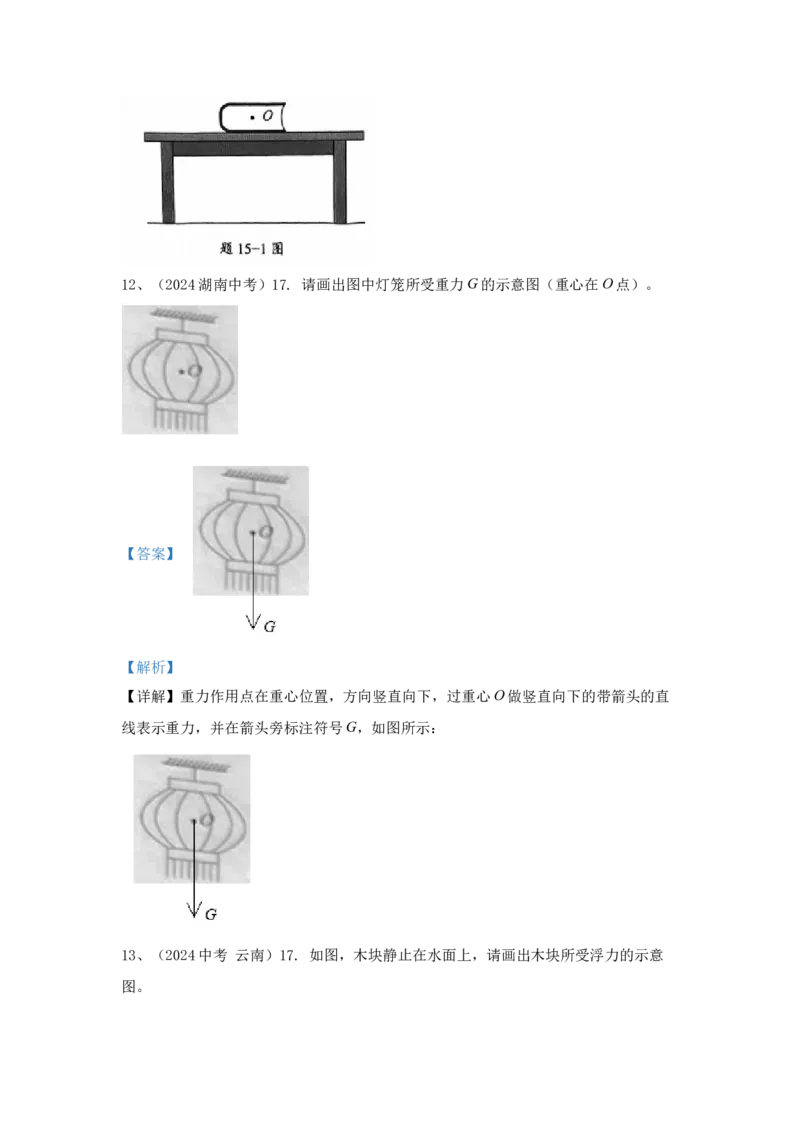

11、（2024广东中考）(1)如题15-1图所示，书静止放在水平桌面上，请在0点画出
书受到的重力G和支持力F的示意图.12、（2024湖南中考）17. 请画出图中灯笼所受重力G的示意图（重心在O点）。
【答案】
【解析】
【详解】重力作用点在重心位置，方向竖直向下，过重心O做竖直向下的带箭头的直
线表示重力，并在箭头旁标注符号G，如图所示：

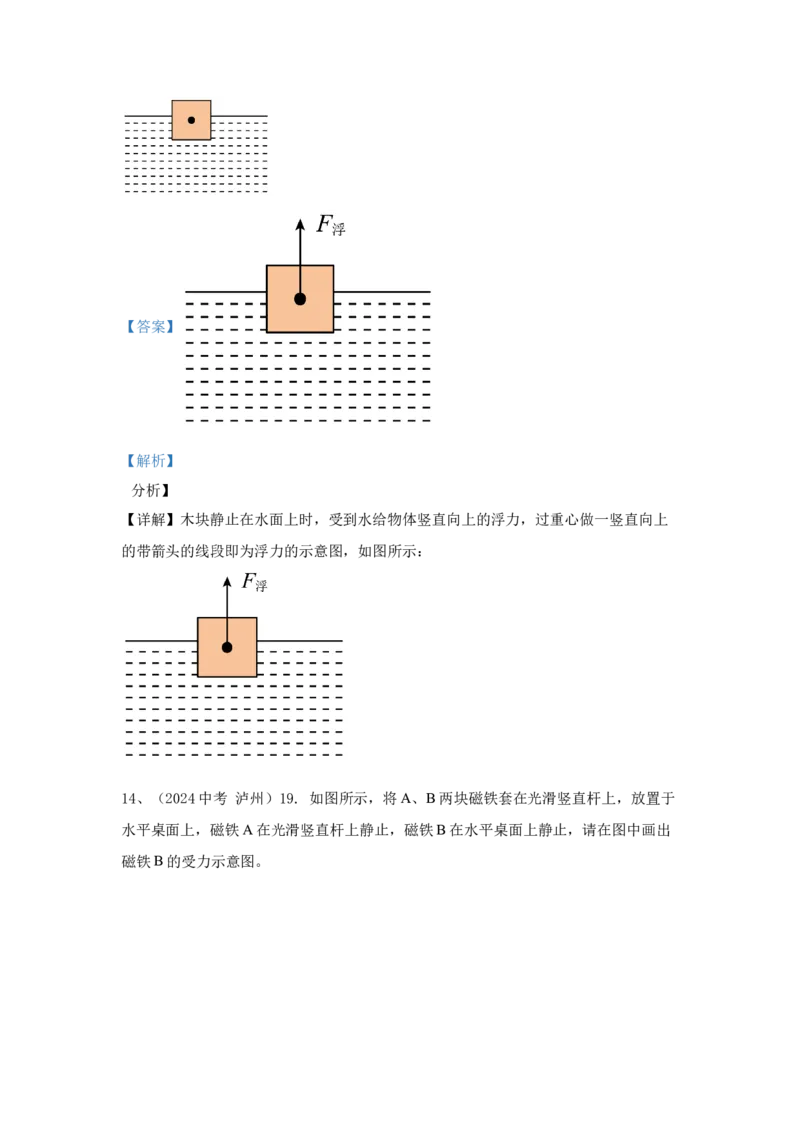

13、（2024中考 云南）17. 如图，木块静止在水面上，请画出木块所受浮力的示意
图。【答案】
【解析】
【分析】
【详解】木块静止在水面上时，受到水给物体竖直向上的浮力，过重心做一竖直向上
的带箭头的线段即为浮力的示意图，如图所示：

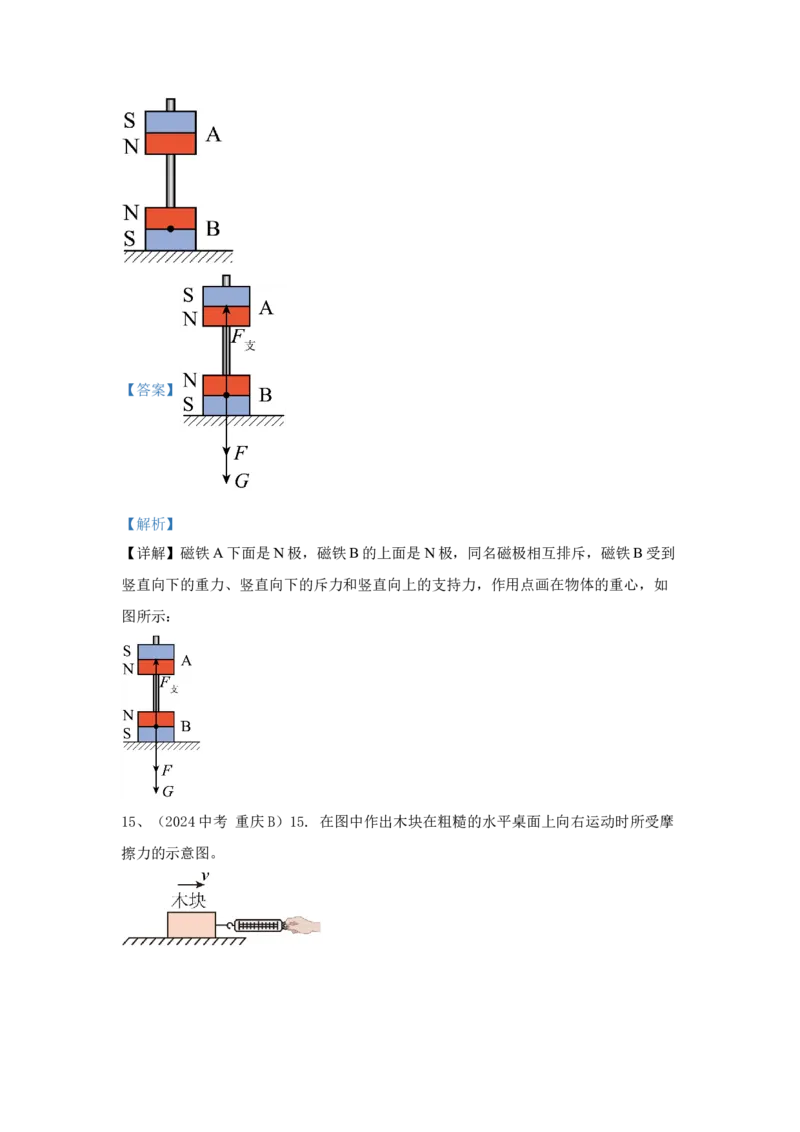

14、（2024中考 泸州）19. 如图所示，将A、B两块磁铁套在光滑竖直杆上，放置于
水平桌面上，磁铁A在光滑竖直杆上静止，磁铁B在水平桌面上静止，请在图中画出
磁铁B的受力示意图。【答案】
【解析】
【详解】磁铁A下面是N极，磁铁B的上面是N极，同名磁极相互排斥，磁铁B受到
竖直向下的重力、竖直向下的斥力和竖直向上的支持力，作用点画在物体的重心，如
图所示：

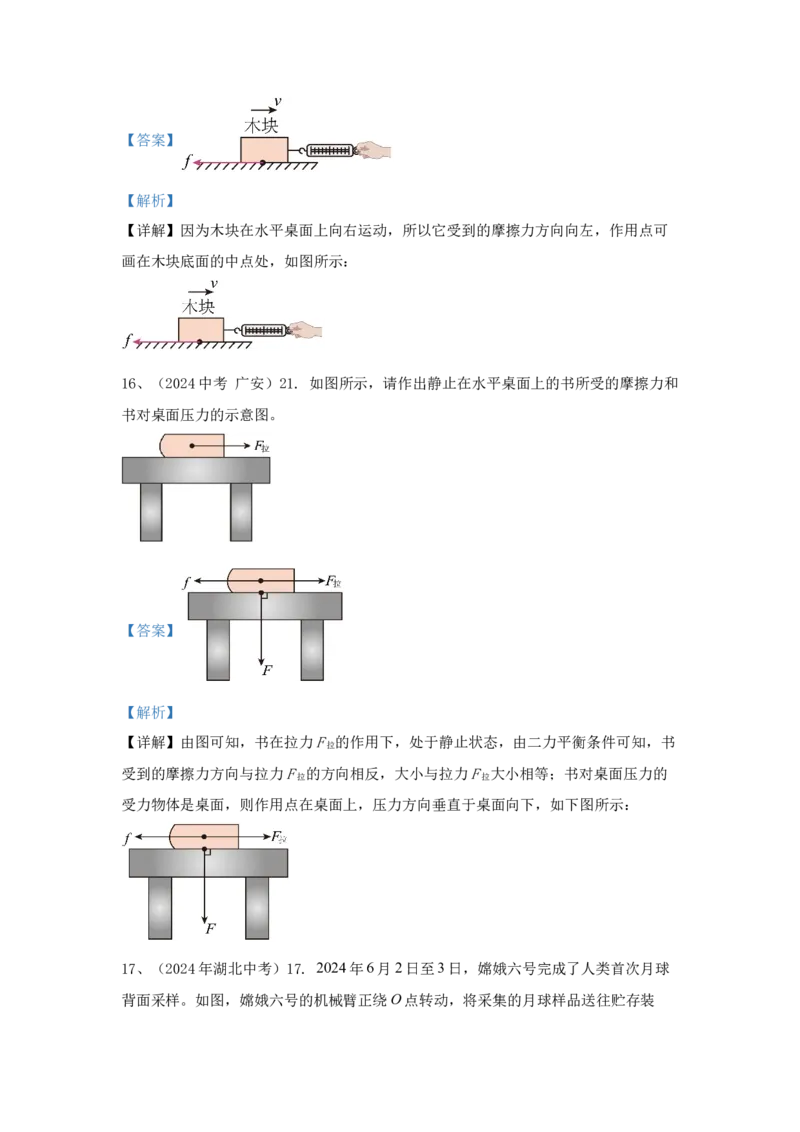

15、（2024中考 重庆B）15. 在图中作出木块在粗糙的水平桌面上向右运动时所受摩
擦力的示意图。【答案】
【解析】
【详解】因为木块在水平桌面上向右运动，所以它受到的摩擦力方向向左，作用点可
画在木块底面的中点处，如图所示：
16、（2024中考 广安）21. 如图所示，请作出静止在水平桌面上的书所受的摩擦力和
书对桌面压力的示意图。
【答案】
【解析】
【详解】由图可知，书在拉力F 的作用下，处于静止状态，由二力平衡条件可知，书
拉
受到的摩擦力方向与拉力F 的方向相反，大小与拉力F 大小相等；书对桌面压力的
拉 拉
受力物体是桌面，则作用点在桌面上，压力方向垂直于桌面向下，如下图所示：

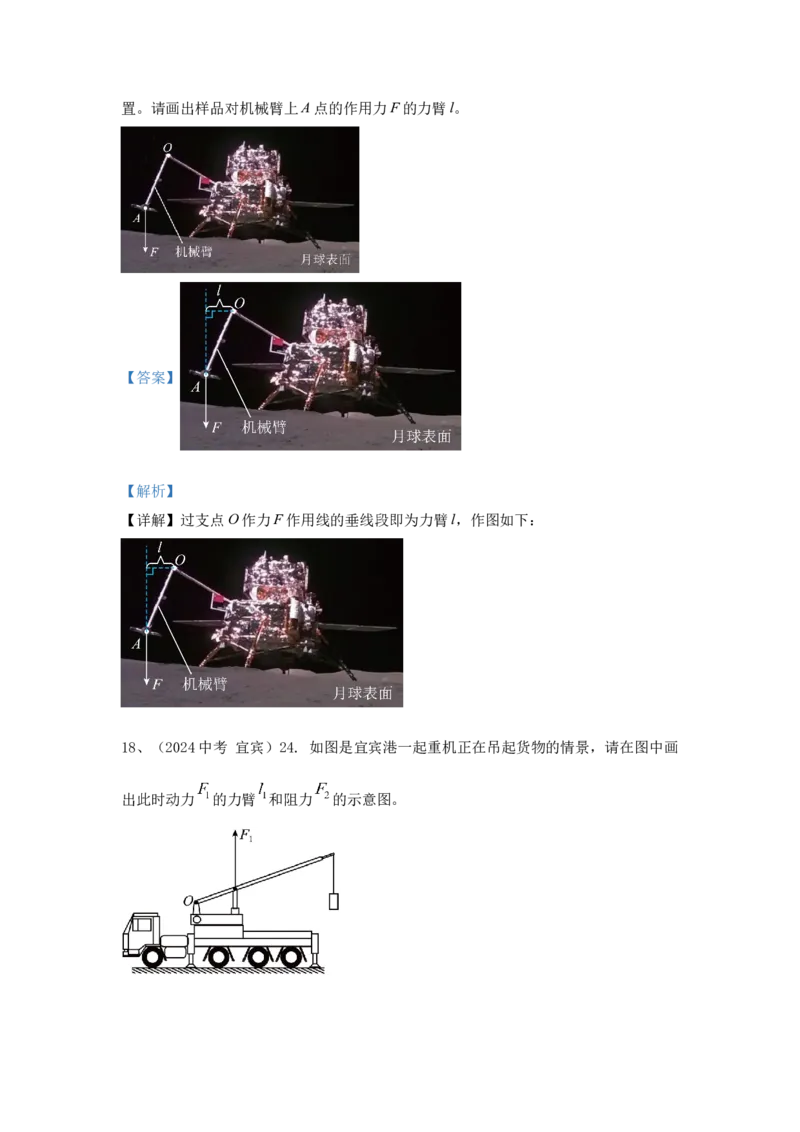

17、（2024年湖北中考）17. 2024年6月2日至3日，嫦娥六号完成了人类首次月球
背面采样。如图，嫦娥六号的机械臂正绕O点转动，将采集的月球样品送往贮存装置。请画出样品对机械臂上A点的作用力F的力臂l。
【答案】
【解析】
【详解】过支点O作力F作用线的垂线段即为力臂l，作图如下：
18、（2024中考 宜宾）24. 如图是宜宾港一起重机正在吊起货物的情景，请在图中画
出此时动力 的力臂 和阻力 的示意图。【答案】
【解析】
【详解】由图可知，动力F 的方向竖直向上，支点O到动力作用线的距离为动力臂
1
l ，因货物的重力竖直向下拉动吊臂，绳子作用在吊臂的点为阻力作用点，方向竖直向
1
下，如图所示：
19、(2024中考 成都)22. 如图甲，小孟书桌上的折叠式台灯由底座、立杆和灯头组
成。如图乙所示，灯头OAB可视做绕O点转动的杠杆，A点是灯头的重心，小孟用拉
力F将灯头拉至图示位置。请在图乙中画出：①灯头受到的重力G的示意图；②拉力
F的力臂l。【答案】
【解析】
【详解】过支点O作拉力F的作用线的垂线段即为力臂l，灯头受到的重力G的方向竖
直向下，作用在重心，作图如下：
20、（2024年眉山中考）18. 同学们在体育课上做下压运动训练，静止不动时人体可
的
以看成杠杆模型，O为支点，肌肉 拉力 为动力，如图所示。请你在图中画出：
（1）动力 的力臂 ；
（2）A点，脚对地而压力F的示意图。【答案】
【解析】
【详解】（1）从支点O向F的作用线作垂线，支点到垂足的距离就是F的力臂L（用
1 1 1
大括号表示），如图所示：
（2）脚对地面的压力F的作用点在接触面上，方向垂直于地面向下，过压力的作用
点，沿压力的方向画一条带箭头的线段，用F表示，如图所示：
21、（2024中考 盐城）22. 如图所示，画出用起子撬图钉的动力 的力臂 。
【答案】
【解析】【详解】找出支点，从O做F的垂线就是F的力臂L，如图所示：
1 1 1
