2024年全国中考物理试题分类汇编九 光学部分作图
1、（2024中考云南）18. 如图所示，一束光经平面镜发生反射，请画出反射光线。
【答案】
【解析】
【详解】先过入射点垂直于镜面作出法线，然后根据反射角等于入射角，在法线右侧
中作出反射光线，如图所示：
2、（2024中考重庆A）14. 按要求完成下列作图。在答图中画出烛焰顶部A点在平面
镜MN中的像A′。
【答案】
【解析】
【详解】平面镜成的像与物关于平面镜对称，作A点关于平面镜的对称点即为A点在
平面镜MN中的像A′，作图如下：3、（2024中考苏州）23. 在图中画出物体AB在平面镜中的像。
【答案】
【解析】
【详解】分别作出物体AB端点A、B关于平面镜的对称点 、 ，用虚线连接 即
为物体AB在平面镜中的像，如图所示：
4、（2024中考上海）15. 根据平面镜成像特点，在图中画出物体AB在平面镜MN中所
成的像A′B′．【答案】
【解析】
【详解】平面镜成像的特点：平面镜所成的像与物体大小相等，像到平面镜的距离等
于物体到平面镜的距离，像与物体的连线与镜面垂直，平面镜所成的像是虚像；故作
图时分别过AB作MN的垂线，标出等距离对称的A’B’，因像是虚像，故连接
A’B’时用虚线，作图如下：
5、（2024湖南中考）18. 请画出图中入射光线AO从空气斜射入湖水中大致方向的折
射光线。
【答案】【解析】
【详解】根据光的折射规律，当光从空气斜射入水中时，折射角小于入射角，折射光
线靠近法线偏折，如图所示：

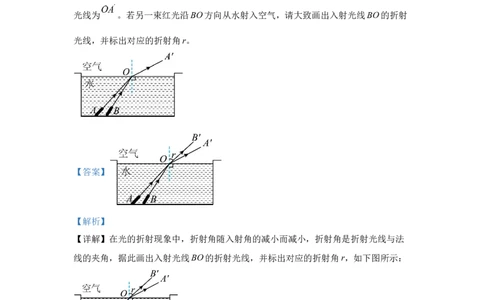

6、(2024河南中考)15. 如图，观光水池中，一束红光沿AO方向从水射入空气，折射
光线为 。若另一束红光沿BO方向从水射入空气，请大致画出入射光线BO的折射
光线，并标出对应的折射角r。
【答案】
【解析】
【详解】在光的折射现象中，折射角随入射角的减小而减小，折射角是折射光线与法
线的夹角，据此画出入射光线BO的折射光线，并标出对应的折射角r，如下图所示：
7、（2024中考连云港）18. 如图所示，一束光从空气斜射向水面，请画出这条入射光
线的折射光线。【答案】
【解析】
【详解】根据光的折射规律，折射光线和入射光线、法线在同一平面内，折射光线和
入射光线分居法线两侧，光从空气中斜射入水中，折射角小于入射角，如图所示：
8、（2024新疆中考）17. 请根据图中的折射光线，画出空气中的入射光线的大致位
置。
【答案】
【解析】
【详解】根据光从空气中斜射入水中，折射光线、入射光线分居法线两侧，折射角小于入射角画出入射光线，如图所示：
9、(2024中考成都)21. 如图甲，小孟利用一面小镜子隔墙看到院里的小猫要偷吃鱼。
如图乙所示，AO表示来自小猫的入射光线，O点为入射点，B点为小孟眼睛所在位
置。请在图乙中完成作图：①画出反射光线OB；②根据光的反射定律画出镜面。（镜
面用 表示，保留作图痕迹）
【答案】
【解析】
【详解】由于人眼看到的光是从入射点反射过来的，所以连接OB为反射光线，由光的
反射规律可知，反射角等于入射角，所以做∠AOB的角平分线，即为法线，由于法线
垂直于镜面，所以过O点做法线的垂线，即为镜面，如下图所示：10、（2024自贡中考）28.(5分)(1)如图1，S'是某一发光点S在平面镜里的像，Q是
S发出的一束光经平面镜反射后经过的一点，请在图中找到S的位置，并完成光路图。
11、（2024中考白银）17. 如图所示是小强在纸杯上蒙上一层塑料膜做小孔成像实验
的情景，请在图中作出烛焰（用 表示）在塑料膜上成的像（用箭头 表示）及
光路图。
【答案】
【解析】
【详解】A点发出的光经过小孔沿直线传播会在光屏上成像A′，B点发出的光经过小
孔沿直线传播会在光屏上成像B′，连接A′B′即为烛焰在塑料膜上成的像，如下图
所示：12、（2024中考泸州）20. 如图甲是随嫦娥六号一起发射的角反射器的示意图，其三
个反射面相互垂直，其中两个反射面如图乙所示，一束光只在这两个反射面发生了反
射，请在图乙中画出这束光反射的光路图（保留作图痕迹）。
【答案】
【解析】
【详解】先过第一次入射点垂直镜面作出法线，再根据反射角等于入射角画出反射光
线；反射光线到达第二个反射面，同理先作法线，再作反射光线，注意第二次反射的
反射光线与第一次反射的入射光线平行，如图所示：
13、（2024年安徽中考）5. 据晋代张华的《博物志》记载：“削冰令圆，举以向日，
以艾承其影，则得火。”这种利用冰透镜向日取火的方法，体现了我国古代劳动人民的智慧。如图所示，若把冰块制成的凸透镜正对着太阳，将太阳光看成平行光，冰透
镜的焦点为F，请在图中完成光路。
【答案】
【解析】
【详解】根据凸透镜对光的三条特殊光线可知，平行于主光轴的光线经凸透镜后向焦
点会聚，如图所示：
14、（2024中考重庆B）14. 在图中，画出平行于凸选镜主光轴的入射光线AB经透镜
折射后的光线．
【答案】
【解析】
【详解】平行于主光轴的光线经凸透镜折射后将过焦点，如图所示：（
15、（2024中考宜宾）23. 如图所示，根据透镜对光的作用，将图中三条光线补充完
整。
【答案】
【解析】
【详解】凹透镜对光线有发散作用，平行于主光轴的光线经凹透镜折射后，其折射光
线的反向延长线过焦点；延长线过另一侧焦点的光线经凹透镜折射后将平行于主光
轴，过光心的光线传播方向不变，如图所示：
16、(2024年福建中考)22. 在图中，根据折射光线画出对应的入射光线。
【答案】【解析】
【详解】通过焦点的光线经凸透镜折射后将平行于主光轴射出，过光心的光线传播方
向不变，作图如下：
17、（2024中考达州）22. 一束平行于主光轴的光线，经凸透镜折射后在水面发生反
射和折射，请完成光路图。
【答案】
【解析】
【详解】凸透镜光线有会聚作用，平行于主光轴的光线经过凸透镜后将会聚于焦点，
当光线达到水面时水面会发生反射和折射现象，与水面的交点即为入射点，先作出法
线，法线与入射光线的夹角为入射角，根据反射角等于入射角在水面上方作出反射光
线，再根据光线与法线在空气中的夹角大于在水中的夹角，在水面下方作出折射光
线，如下图所示：
18、（2024中考盐城）21. 如图所示， 为人眼看到A的像，补全来自A点进入人眼的光路图。
【答案】
【解析】
【详解】A到O为入射光线，O到人眼为折射光线，如图所示：
19、（2024中考扬州）21. 如图，向碗中加水至图示位置，请画出人眼刚好看到硬币
上P点的光路图。
【答案】
【解析】
【详解】眼睛在恰好能够看到硬币上P点，说明此时的折射光线会沿着碗的上沿进入
人的眼睛，从而做出折射光线，根据折射点，做出入射光线，人眼逆着折射光线看去，认为硬币的P点在折射光线的反向延长线上，如图所示：
20、（2024中考广安）20. 如图所示，请作出这束光从三棱镜斜面射出的折射光线的
大致方向。
【答案】
【解析】
【详解】光从三棱镜斜射入空气中时，折射光线和入射光线位于法线两侧，折射角大
于入射角，如下图示数：
21、（2024中考南充）19. 2023年9月17日，我国墨子巡天望远镜正式启用，它是北
半球巡天能力最强的光学时域望远镜，如图甲所示。一束星光入射到望远镜，经主镜
反射后到达成像装置，如图乙所示， 是反射光线，请画出其入射光线 并标出入
射角大小（保留作图痕迹）。【答案】
【解析】
【详解】先画出法线，反射角是反射光线与法线的夹角，则反射角为
反射角等于入射角，所以入射角是37°，根据反射角等于入射角，在法线的左侧画出
入射光线，如下图所示：
