2024年全国中考物理试题分类汇编二十五 从指南针到磁悬浮列车
一、选择

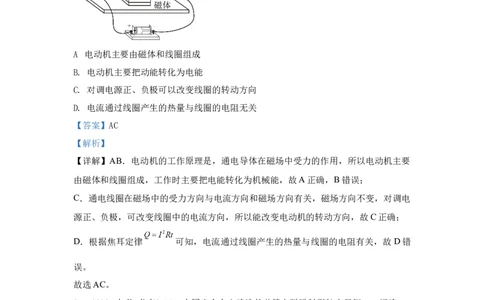

1、（2024中考 广西）14. 如图，兴趣小组制作了一个电动机，给线圈通电，轻轻一
推，线圈就会持续转动。下列关于电动机的说法正确的有（ ）
.
A 电动机主要由磁体和线圈组成
B. 电动机主要把动能转化为电能
C. 对调电源正、负极可以改变线圈的转动方向
D. 电流通过线圈产生的热量与线圈的电阻无关
【答案】AC
【解析】
【详解】AB．电动机的工作原理是，通电导体在磁场中受力的作用，所以电动机主要
由磁体和线圈组成，工作时主要把电能转化为机械能，故A正确，B错误；
C．通电线圈在磁场中的受力方向与电流方向和磁场方向有关，磁场方向不变，对调电
源正、负极，可改变线圈中的电流方向，所以能改变电动机的转动方向，故C正确；
D．根据焦耳定律 可知，电流通过线圈产生的热量与线圈的电阻有关，故D错
误。
故选AC。
2、（2024中考 龙东）11. 中国完全自主建造的首艘电磁弹射型航空母舰——福建
舰。当弹射装置内的导体通过强大的电流时，战斗机就受到强大的电磁力而弹射飞
出，下列实验与电磁弹射装置工作原理相同的是（ ）
A. B. C. D.【答案】C
【解析】
【详解】由题意可知，电磁弹射装置其工作原理是通电导体在磁场中受力而运动；
A．图中证明了电流周围存在磁场，与电磁弹射车的工作原理不相同，故 A不符合题
意；
B．图中两个电磁铁串联，电流相同，线圈匝数不同，吸引大头针的数目不同，说明电
磁铁的磁性强弱与线圈的匝数有关，故B不符合题意；
C．图中有电源，通电导体棒在磁场中受力而运动，即与电磁弹射的工作原理相同，故
C符合题意；
D．图中没有电源，是闭合电路的一部分导体在磁场中做切割磁感线运动，产生感应电
流，为电磁感应原理，故D不符合题意。
故选C。

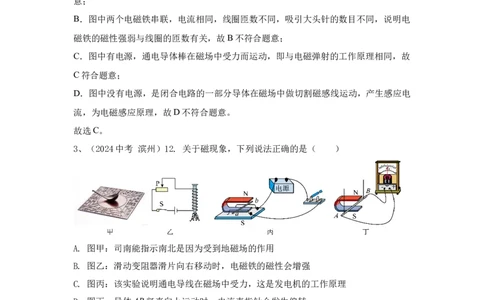

3、（2024中考 滨州）12. 关于磁现象，下列说法正确的是（ ）
A. 图甲：司南能指示南北是因为受到地磁场的作用
B. 图乙：滑动变阻器滑片向右移动时，电磁铁的磁性会增强
C. 图丙：该实验说明通电导线在磁场中受力，这是发电机的工作原理
D. 图丁：导体AB竖直向上运动时，电流表指针会发生偏转
【答案】A
【解析】
【详解】A．图甲中，司南是小磁铁，因此其能指示南北是因为受到地磁场的作用，故
A正确；
B．图乙，滑动变阻器滑片向右移动时，接入电路的阻值变大，电路的电流变小，因此
电磁铁的磁性会减弱，故B错误；C．图丙，该实验有电源，因此是为了说明通电导线在磁场中受力的作用，这是电动机
的工作原理，故C错误；
D．图丁，导体AB竖直向上运动时，没有切割磁感线，因此不会产生感应电流，因此
电流表指针不会发生偏转，故D错误。
故选A。
4、（2024中考云南）4. 关于电与磁，下列说法正确的是（ ）
A. 同名磁极靠近时会相互吸引 B. 奥斯特实验证实了电流周围存在
磁场
C. 螺线管通电时，电流越大其磁性越弱 D. 发电机工作时将电能转化为内能
【答案】B
【解析】
【详解】A．同名磁极靠近时会相互排斥，异名磁极靠近时会相互吸引，故A错误；
B．奥斯特实验中，放置在通电直导线下方的小磁针在磁力的作用下发生偏转，证实了
电流周围存在磁场，故B正确；
C．螺线管通电时，电流越大其磁性越强，故C错误；
D．发电机的原理是电磁感应，工作时将机械能转化为电能，故D错误。
故选B。

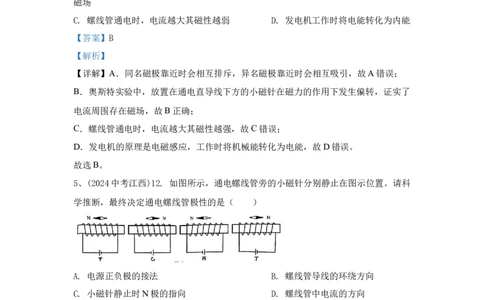

5、(2024中考江西)12. 如图所示，通电螺线管旁的小磁针分别静止在图示位置。请科
学推断，最终决定通电螺线管极性的是（ ）
A. 电源正负极的接法 B. 螺线管导线的环绕方向
C. 小磁针静止时N极的指向 D. 螺线管中电流的方向
【答案】D
【解析】
【详解】根据题图可知，最终决定通电螺线管极性的是螺线管中电流的方向，故ABC
不符合题意，D符合题意。
故选D。
6、(2024中考成都)12. 图是小李同学探究“通电螺线管的磁场方向”的实验示意图。
闭合开关，小磁针静止时N极的指向如图所示。下列说法正确的是（ ）A. 根据小磁针指向可以判定，通电螺线管的右端为S极
B. 小磁针静止时N极所指方向就是该点的磁场方向
C. 将小磁针移到其他位置，N极所指方向一定不变
D. 本实验可以得出：通电螺线管的磁极与电流方向无关

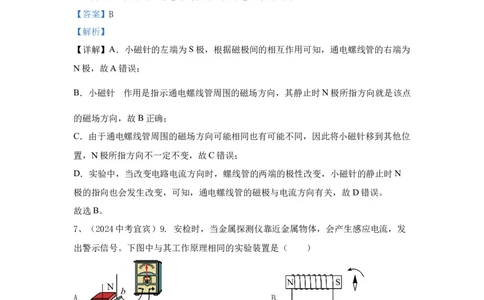

【答案】B
【解析】
【详解】A．小磁针的左端为S极，根据磁极间的相互作用可知，通电螺线管的右端为
N极，故A错误；
的
B．小磁针 作用是指示通电螺线管周围的磁场方向，其静止时N极所指方向就是该点
的磁场方向，故B正确；
C．由于通电螺线管周围的磁场方向可能相同也有可能不同，因此将小磁针移到其他位
置，N极所指方向不一定不变，故C错误；
D．实验中，当改变电路电流方向时，螺线管的两端的极性改变，小磁针的静止时N
极的指向也会发生改变，可知，通电螺线管的磁极与电流方向有关，故D错误。
故选B。
7、（2024中考宜宾）9. 安检时，当金属探测仪靠近金属物体，会产生感应电流，发
出警示信号。下图中与其工作原理相同的实验装置是（ ）
A. B.
C. D.【答案】A
【解析】
【详解】当金属探测仪靠近金属物体，会产生感应电流，说明其工作原理是电磁感应
现象。
A．闭合电路中的部分导体切割磁感线，产生感应电流，是电磁感应现象，故A符合
题意；
B．图中说明异名磁极相吸引，通电螺线管具有磁性。故B不符合题意；
C．图中是电动机的工作原理图，说明通电导体在磁场中受力的作用工作，故C不符合
题意；
D．电流相同时，线圈匝数越多，吸引铁钉的个数越多，电磁铁磁性越强，故D不符
合题意。
故选A。
8、（2024年安徽中考）14. 如图所示为动圈式话筒的简化示意图，磁铁固定在适当位
置，线圈与膜片相通，声波可使膜片左右振动从而带动线圈振动，线圈中就产生电
流，实现声信号到电信号的转变。其工作原理是（ ）
A. 磁场对通电导线的作用 B. 电流的热效应
C. 电流的磁效应 D. 电磁感应
【答案】D
【解析】
【详解】动圈式话筒的工作过程是：声波振动→引起膜片振动→带动线圈振动→线圈
切割永久磁体的磁场产生感应电流→经放大传给扬声器→产生声音，因此动圈式话筒
工作原理是电磁感应现象。故D符合题意，ABC不符合题意。
故选D。
9、(2024年河北中考)13. 对下图所示的实验或装置，分析正确的是（ ）A. 动圈式话筒的工作原理是“磁生电”B.
只有铁屑分布较多的地方才有磁场
C. 接通电源，导体ab会受到磁场的作用力 D.
根据电流方向，可判定螺线管的上端为N极
【答案】ACD
【解析】
【详解】A．图中，动圈式话筒的工作原理是电磁感应，即工作原理是“磁生电”，故
A正确；
B．磁体周围都有磁场，并不只有铁屑分布较多的地方才有磁场，故B错误；
C．接通电源后，导体中有电流流过，在磁场中的通电导体会受到磁场的作用，故C正
确；
D．根据右手螺旋定则，螺旋管上端为N极，故D正确。
故选ACD。
10、（2024中考扬州）9. 如图所示为送餐机器人，下列图中能说明其内部电动机工作
原理的是（ ）A. B. C. D.
【答案】A
【解析】
【详解】A．如图，闭合开关，通电导体棒在磁场中受力运动，反映了电动机的工作原
理，故A符合题意；
B．如图，验电器的工作原理是同种电荷相互排斥，故B不符合题意；
C．如图，闭合开关，当导体棒做切割磁感线运动时，有感应电流产生，反映了电磁感
应原理，故C不符合题意；
D．如图，在螺线管中插入铁芯可以构成电磁铁，增强磁性，可以吸引铁钉，故D不
符合题意。
故选A。
11、（2024中考临沂）9．2024年5月11日，由临沂市五名中小学生组建的无人机足
球队在FIDA第二届世界锦标赛中，以全胜的战绩荣获世界冠军．无人机动力系统的核
心部件是电动机，下列实验，能说明电动机工作原理的是（ ）
A． B． C． D．【答案】D
【解析】
【详解】电动机的工作原理是通过导体在磁场中受力运动；
A．当导线中有电流经过时，小磁针的指向发生了改变，说明导线周围存在磁场，故A
不合题意；
B．闭合开关后，缠绕有线圈的铁钉能够吸引铁屑，说明通电导线周围存在磁场，故B
不合题意；
C．当线圈在磁场中转动时，做切割磁感线运动，从而产生感应电流，使灯泡发光，故
C不合题意；
D．闭合开关后，通过电流的导体在磁场中受力运动，与电动机的原理相同，故D符
合题意。
故选D。
12、（2024中考达州）7. 19世纪，物理学家发现电与磁之间存在着紧密联系，下列
关于电现象与磁现象的说法正确的是（ ）
A. 甲图通电后电磁铁b的线圈匝数少，磁性更强
B. 乙图通电后静止的小磁针发生偏转，说明通电导体周围存在磁
场，断电后，小磁针保持不动C. 丙图是发电机 原理，闭合开关后，悬挂的导体棒将发生
的
运动
D. 丁图是电动机的原理，闭合开关后，金属棒ab将
发生运动
【答案】D
【解析】
【详解】A．电磁铁的磁性与线圈匝数有关，匝数越多，磁性越强，甲图通电后电磁铁
b的线圈匝数少，磁性更弱，故A错误；
B．乙图通电后静止的小磁针发生偏转，说明通电导体周围存在磁场，断电后导线周围
的磁场消失，小磁针受地磁场的影响又会回到原位置，故B错误；
C．丙图是发电机的原理，闭合开关后，若悬挂的导体棒在磁场中做切割磁感线运动，
会产生感应电流；闭合开关后，导体不会自发的运动，故C错误；
D．丁图是电动机的原理，闭合电路的部分导体在磁场中会受到力的作用，即闭合开关
后，金属棒ab将发生运动，故D正确。
故选D。
13、（2024中考南充）9. 以下关于电与磁的描述中，说法正确的是（ ）A. 图甲：磁感线不是真实存在的，地磁场的北极在地理北极附近
B. 图乙： 向右移动，能吸引更多铁钉，铁钉下端为电磁铁的 极
C. 图丙：同时对调磁极和电源正负极，线圈的转动方向会发生改变
D. 图丁：闭合开关，导体ab竖直向下运动或竖直向上运动，电流表指针不发生偏转
【答案】D
【解析】
【详解】A．图甲中，磁场是真实存在的，磁感线是假想出来的，不适合客观存在的，
地球周围存在磁场，地磁场的北极在地理南极附近，故A错误；
B．图乙中，通电螺线管的磁性强弱与电流大小有关， 向右移动，电阻变大，电流减
小，磁性变弱，能吸引更少的铁钉，根据安培定则可知，四指指向电流方向，大拇指
所指的方向即为电磁铁的N极，故铁钉上端为N极，铁钉下端为电磁铁的 极，故B
错误；
C．图丙中，通电导线在磁场中运动的方向与电流的方向和磁场的方向有关，单独改变
磁场方向或电流方向，线圈的转动方向会改变，但二者同时改变时，线圈的转动方向
不变，故C错误；
D．图丁中，根据电磁感应现象可知，闭合电路的部分导体在磁场中切割磁感线时会产
生感应电流。闭合开关，导体ab竖直向下运动或竖直向上运动，运动方向与磁感线方
向平行，没有切割磁感线，不会产生感应电流，故电流表指针不发生偏转，故D正
确。
故选D。
14、（2024年山西中考）9. 小明从电动玩具上拆下一块电池。为了确定该电池的正负
极，他设计了以下四种方案，其中可行的是（ ）
A. B. C. D.【答案】C
【解析】
【详解】A．测电笔是来辨别家庭电路中的火线和零线的，由于测电笔内部高阻的特
点，无法辨别电池正负极，故A不符合题意；
B．灯泡的亮或灭，可以判断电路中是否有电流，而不能判断电路中电流的方向，也就
不能判断电源的正负极，故B不符合题意；
C．通电螺线管的极性与电流方向有关，由此也可判断出电源的正负极，故C符合题
意；
D．通电线圈周围存在磁场，通过吸引铁屑的多少只可以证明磁性的强弱，无法判断电
源的正负极，故D不符合题意。
故选C。
15、（2024年湖北中考）9. 下列设备利用了通电导线在磁场中受力工作的是（ ）
A. 司南 B. 电饭煲
C. 手持电风扇 D. 风力发电机
【答案】C
【解析】
【详解】A．司南能够指示南北是受到地磁场的影响，是利用磁极间的相互作用规律工
作的，故A不符合题意；
B．电饭煲是利用电流的热效应工作的，故B不符合题意；C．电风扇的电动机是利用通电线圈在磁场里受力转动的原理工作的，故C符合题意；
D．风力发电机是利用电磁感应的原理工作的，故D不符合题意。
故选C。
16、（2024中考广安）6. 《新能源汽车产业发展规划（2021—2035年）》指出：发
展新能源汽车是我国从汽车大国迈向汽车强国的必由之路。下列家用电器与新能源电
动汽车动力装置的工作原理相同的是（ ）
A. 电视机 B. 手电筒
C. 电饭锅 D. 电风扇
【答案】D
【解析】
【详解】新能源电动汽车动力装置将电能转化为机械能，利用通电导体在磁场中受力
的作用工作。
A．电视机将电能转化为光能与内能，故A不符合题意；
BC．手电筒、电饭锅利用电流的热效应工作，将电能转化为内能，故BC不符合题
意；
D．电风扇工作原理是通电导体在磁场中受力的作用工作，将电能转化为机械能，故D
符合题意。
故选D。
17、（2024自贡中考）16.以下装置可以用来演示物理现象，则下列说法正确的是
A.图甲可用来演示电磁感应现象
B.图乙可用来演示电磁感应现象
C.图丙可用来演示磁场对电流的作用D.图丁可用来演示电磁铁的磁性强弱与电流大小的关系
18、（2024自贡中考）19.右图是自贡某科技小组设计的一种温度自动控制报警装置电
路图，关于它的说法正确的是
A.当温度达到90℃时，报警装置就会响铃，同时红灯亮
B.当温度达到90℃时，报警装置就会响铃，同时绿灯亮
C.当温度低于90℃时，报警装置就会响铃，同时绿灯亮
D.当温度低于90℃时，报警装置就会响铃，同时红灯亮
19、(2024河南中考)14. 如图是小明为某仓库设计的温度报警电路。 为热敏电阻，
其阻值随温度的变化而变化； 为可调电阻。温度正常时指示灯L发光，当温度升高
到报警温度时，指示灯熄灭，蜂鸣器报警。下列判断正确的是（ ）
A. 的阻值随温度的升高而增大
B. 温度升高过程中，电磁铁磁性增强
C. 若要调低报警温度，可将 的阻值调大
D. 若控制电路电源电压降低，报警温度将升高
【答案】BD【解析】
【详解】AB．当温度升高到报警温度时，指示灯熄灭，蜂鸣器报警，说明衔铁被吸
下，电磁铁的磁性增强，电路中的电流变大了，根据欧姆定律可知，电路中的总电阻
变小， 的阻值变小了，即热敏电阻 的阻值随探测温度的升高而减小，故A错误，
B正确；
C．控制电路的报警电流大小一定，即报警时控制电路总电阻一定，报警温度越低，热
敏电阻的阻值越大，总电阻不变，应将 的阻值调小，故C错误；
D．若控制电路电源电压降低，要使控制电路电流达到报警电流，根据欧姆定律，电路
总电阻将变小，则 的阻值变小，因为热敏电阻 的阻值随探测温度的升高而减小，
则报警温度将升高，故D正确。
故选BD。
20、（2024年山西中考）10. 海鲜保存常要求温度低于-18℃。小明为海鲜市场的冷库
设计了温度自动报警器，其原理如图甲所示。控制电路和工作电路的电源电压均为3V
保持不变，电磁铁线圈电阻忽略不计，乙图为热敏电阻R随温度变化的图像。冷库温
度等于或高于-18℃时，工作电路报警。下列说法正确的是（ ）
的
A. 冷库温度升高时，热敏电阻R 阻值变大
B. 工作电路报警时，衔铁被吸下，灯亮铃不响
C. 冷库温度为-18℃时，控制电路中电流为0.03A
D. 冷库温度降低时，控制电路消耗的电功率变大
【答案】C
【解析】【详解】A．由图乙可知，当冷库温度升高时，热敏电阻的阻值减小，故A错误；
B．根据图甲，当衔铁被吸下后，电铃接通，灯泡断路，则铃响灯不亮，故B错误；
C．冷库温度为-18℃时，由图乙可知热敏电阻的阻值为100Ω，控制电路中电流为
故C正确；
D．冷库温度降低时，由图乙可知热敏电阻阻值变大，根据欧姆定律可知电路中电流变
。
小，根据 可知控制电路中电功率变小，故D错误
故选C。
21、（2024中考 赤峰）8. 模型法是人们通过一定的科学方法，建立一个适当模型揭
示客观事物形态、特征和本质的研究方法。下列是一些使用模型法的实例，其中描述
正确的是（ ）
A. 甲图一束光从空气斜射入水中，折射光线远离法线
B. 乙图条形磁体外部的磁感线从磁体的N极出发，回到S极
C. 丙图斜面上的小球所受重力的方向沿斜面向下
D. 丁图是Be原子的结构模型，其原子核由质子和中子构成，中子带正电
【答案】B
【解析】
【详解】A．一束光从空气斜射入水中，折射光线靠近法线，故A错误；
B．磁感线是为了描述磁场而引入的，它并不真实存在，但可以描述磁场的性质，条形
磁体外部的磁感线从磁体的N极出发，回到S极，故B正确；
C．重力的方向是竖直向下的，斜面上的小球所受重力的方向也是竖直向下的，故C错
误；
D．原子核由质子和中子构成，质子带正电，中子不带电，故D错误。
故选B。
二、填空1、（2024广西中考）21. 在研究地磁场方向时，如图所示，发现司南的长柄静止时总
是指向南方，则长柄相当于指南针的________极。我国宋代学者沈括最早记述了地理
的两极和地磁场的两极________（选填“重合”或“不重合”）的现象。
【答案】 ①. 南##S ②. 不重合
【解析】
【详解】[1]司南能够自由转动，静止后司南的长柄静止时总是指向南方，地理的南极
是地磁的N极，由异名磁极相互吸引可知，长柄相当于指南针的南极。
[2]我国宋代学者沈括最早记述了地理的两极和地磁场的两极不重合的现象，即存在磁
偏角。
2、（2024天津中考）18. 小明学习了“电与磁”后，绘制了部分知识的思维导图，如
图所示。请写出其中的空缺内容：①________；②________。
【答案】 ①. 磁 ②. 发电机
【解析】
【详解】[1]电流通过导体时，会在导体周围产生磁场，这种现象被称为电流的磁效
应。这种磁效应的一个典型应用就是电磁铁。
[2]闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这
种现象叫电磁感应现象，发电机就是根据这个原理制成的。
3、（2024中考云南）13. 我国古代《论衡》有关于用布摩擦过的琥珀能吸引干草屑和
司南能指南北的记载。说明用布摩擦过的琥珀带了电荷，其本质是___________（选
填“电荷的转移”或“创造了电荷”）；司南能指南北是因为地球周围存在
__________。
【答案】 ①. 电荷的转移 ②. 地磁场【解析】
【详解】[1]用布摩擦过的琥珀能吸引干草屑，说明用布摩擦过的琥珀带了电荷，其本
质是电荷的转移。
[2]地球周围存在磁场，叫做地磁场，司南能指南北是因为地球周围存在地磁场。
3、（2024中考广安）13. 科学既是物理的，也是化学的，还是地理的……某款暖手
包，包内的物质含有醋酸钠，其液体可以通过凝固放热，再以______（选填“做
功”或“热传递”）方式温暖我们的双手；教学用磁悬浮地球仪应用了同名磁极相互
______的规律。
【答案】 ①. 热传递 ②. 排斥
【解析】
【详解】[1]暖手包内的物质凝固会放出热量，再通过热传递的方式将热量传递给手。
[2]同名磁极相互排斥，磁悬浮地球仪应用了同名磁极相互排斥的规律。
4、(2024中考江西)4. 在大力倡导节能环保、践行低碳生活的新时代，新能源汽车越
来越普及。其中新能源电动汽车中的电动机利用通电线圈在___________中受力转动，
把___________能转化为机械能，从而驱动汽车行驶。
【答案】 ①. 磁场 ②. 电
【解析】
【详解】[1][2]电动机的原理是通电线圈在磁场中受到力的作用，从而使线圈转动驱动
汽车行驶，该过程是将电能转化为机械能。
5、（2024年广西中考）26. 如图所示，在探究通电螺线管外部磁场分布的实验中，闭
合开关后，通电螺线管的上端为______ 极，将滑动变阻器的滑片向左移，铁钉吸起大
头针的数量更______ （选填“多”或“少”）。
【答案】 ①. N ②. 多
【解析】
为
【详解】[1] 电流由上方流入螺线管，则由安培定则可知螺线管上端 N极。
[2] 将滑动变阻器的滑片向左移，变阻器阻值变小，电流变大，则螺线管磁性增强，吸起大头针的数量更多。
6、（2024年湖北中考）15. 全自动洗衣机的进水阀门是由电磁铁控制的，其构造示意
图如下。当线圈通电后产生磁场，线圈上端为_________极，对衔铁施加_________
（填方向）的力，使衔铁移动，阀孔打开，水流进洗衣机。
.
【答案】 ① S##南 ②. 向上
【解析】
【详解】[1]当线圈通电后产生磁场，由线圈所接电源正、负极可知，在线圈中电流方
向是水平向左，根据安培定则判断可知，线圈下端为N（北）极，线圈上端为S（南）
极。
[2]磁铁具有吸引铁、钴、镍等物质的性质，所以当线圈通电后产生磁场，该电磁铁对
衔铁施加向上的吸引力，使衔铁移动，阀孔打开，水流进洗衣机。
7、（2024年临夏中考）16. 在探究通电螺线管外部磁场方向的实验中，在装有螺线管
的硬纸板上均匀撒满铁屑，通电后铁屑分布无明显变化，这时需 ___________纸板，
观察到铁屑排列成如图所示的形状。可见，通电螺线管外部磁场与 ___________磁体
的磁场相似。
【答案】 ①. 轻敲 ②. 条形
【解析】
【详解】[1][2]在探究通电螺线管外部磁场方向的实验中，在装有螺线管的硬纸板上均
匀撒满铁屑，通电后铁屑会被磁化，但由于其与纸板的摩擦力太大，不能自己运动，因此实验中可以轻敲纸板减小铁屑与纸板的摩擦，使铁屑在磁场的作用力下有规律地
排列；由图中铁屑排列形状可知，通电螺线管外部磁场与条形磁体相似。
8、（2024中考白银）12. 如图甲所示为磁悬浮地球仪，悬浮时球体只能沿着“地
轴”转动，它的“南”“北”指向与地球实际方位一致；地球仪中有一个磁铁，它的
磁场与地磁场分布特点一致；环形底座内有一电磁铁，其电路原理如图乙所示。地球
仪工作时，球体悬浮于空气中，则图甲中球体上方是“地磁场”的___________极（选
填“N”或“S”），图乙中A端应连接电源的___________极（选
填“正”或“负”）。
【答案】 ①. S ②. 负
【解析】
【详解】[1]因为地球仪的南、北指向与地球实际方位一致，所以地球仪的北极在上
方，即图甲中球体上方是`“地磁场”的S极。
[2]因为同名磁极相互排斥，异名磁极相互吸引，所以电磁铁的N极在上方，即电磁铁
的上端为N极，下端为S极；由安培定则可知，电流从B端流出A端流入，即A端是电
源的负极。
9、(2024年福建中考)19. 福建舰是我国首艘采用电磁弹射系统的航空母舰。电磁弹射
系统采用飞轮储能技术，即利用电能驱动大质量的飞轮高速旋转，把电能转化为飞轮
的______能，这种能量转化方式与我们学过的______（填“电动机”或“发电机”）
相似。
【答案】 ①. 机械 ②. 电动机
【解析】
【详解】[1][2] 电磁弹射系统中，给线圈提供电流时产生磁场，飞轮被磁化，受到强
大的作用力而加速运动，由此可知其原理是通电导体在磁场中受力而运动，与电动机
的原理相同，电磁弹射装置将电能转化为机械能。
10、（2024广东中考）13.如题13图所示，桌面上有一枚转动灵活的小磁针，静止时，小磁针__极指南.当导线与电池触接时，小磁针发生偏转，说明通电导线周围存在
____;断开电路，小磁针___(选填“会”或“不会”)回到原来位置.
11、（2024武汉中考）22．（3分）如图所示是一种温度自动控制装置的原理图。制
作水银温度计时在玻璃管中封入一段金属丝，“电源1”的两极分别与水银和金属丝相
连。
（1）闭合开关S后，当温度达到______℃时，发热电阻就停止加热。
（2）当电磁铁中有电流通过时，若它的左端为N极，则“电源1”的______端为正
极。
（3）为增强电磁铁的磁性，下列措施一定可行的是______（填序号）。
①增大“电源1”的电压 ②减小“电源2”的电压
③减少电磁铁线圈匝数 ④改变电磁铁中电流方向
22．（3分）（1）90.0 （2）右 （3）①
12、（2024自贡中考）24.右图所示，小李利用铁钉制作了一个电磁铁，闭合开关,铁钉吸
起了几颗大头针，螺线管上端为_____(选填“N”或“S")极。要使电磁铁吸引大头针的数
量增多，可将滑动变阻器的滑片P向____移动。
三、实验探究
13、（2024中考烟台）16. 螺线管是汽车启动器的一个重要部件，驾驶员转动钥匙发
动汽车时，相当于给螺线管通电。如图所示，螺线管的左端为______极，小磁针的左
端为______极，A为电源的______极。【答案】 ①. N ②. N ③. 负
【解析】
【详解】[1][2][3]由图可知，磁感线从磁体的N极流出，回到S极，所以，螺线管的左
端为N极，右边为S极，根据异名磁极相互吸引可知，小磁针的左端为N极，根据安
培定则可知，螺线管上电流方向朝上，所以A为电源的负极。
14、（2024中考重庆A）15. 在答图的虚线框中用箭头画出磁感线的方向。
【答案】
【解析】
【详解】根据安培定则可知，用右手握住螺线管，四指指向电流方向，大拇指所指的
方向即为螺线管的N极方向，故螺线管的右侧为N极。磁感线由N极出发，回到S
极，故磁感线的方向水平向左，如下图所示：
15、（2024新疆中考）19. 请在图中标出通电螺线管的N极。【答案】
【解析】
【详解】电流从螺线管的下端流入，根据安培定则可知通电螺线管的上端为N极，作
图如下：
16、（2024中考盐城）23. 如图所示，标出通电螺线管的N极和S极。
【答案】
【解析】
【详解】电流从通电螺线管 的右侧流入，左侧流出，根据安培定则可知，通电螺线管
的左端为N极，右端为S极，如图所示的
17、（2024中考连云港）19. 如图所示，请标出通电螺线管 N、S极并用箭头画出图
中磁感线的方向。
【答案】
【解析】
【详解】根据电源的正负极可以确定电流从螺线管的右端流入，左端流出，结合安培
定则即可确定螺线管的左端为S极，右端为N极，在磁体的周围，磁感线从磁体的N
极出发回到S极，如图所示：
18、（2024中考苏州）24. 在图中标出电源和螺线管上方的极性。【答案】
【解析】
【详解】在磁体的外部，磁感线总是从磁体的N极出发回到S极，则通电螺线管的上
端为N极，下端为S极；根据右手螺旋定则，伸出右手，使大拇指指示螺线管的N
极，则四指弯曲的方向为电流的方向，即电流由螺线管的下端流入，电源的下端为正
极，上端为负极。如图所示：
19、（2024中考扬州）22. 如图，请标出电源正负极和磁感线的方向。
【答案】
【解析】
【详解】根据右手螺旋定则可知，电流从螺线管的右端流入、左端流出，所以，电源
右端为正极，左端为负极；螺线管外部，磁感线从N极出发、回到S极，所以，磁感
线向右，故作图如下：20、（2024年眉山中考）19. 探究“电磁铁的性质”实验时，铁钉A端为N极，附近
的小磁针处于静止，如图所示。
请你在图中：
（1）标出B点的电流方向；
（2）括号内标出小磁针右端的极性（用“N”或“S”表示）。
【答案】
【解析】
【详解】铁钉A端为N极，由右手螺旋定则得，电流从螺线管左端流入，右端流出，
则B点的电流方向向上，铁钉右端为S极，根据磁极间的相互作用规律可知，小磁针
左端为N极，右端为S极，如图所示：
21、（2024年安徽中考）19. 图甲为小明同学用铜导线穿过硬纸板绕制而成的螺线
管。他先在水平放置的硬纸板上均匀地撒满铁屑，然后在螺线管中通以图乙所示的电
流，轻敲纸板，观察到铁屑的排列情况如图丙所示。
（1）由图丙中的铁屑排列情况可以得出：通电螺线管外部的磁场与______（选填“条
形”或“蹄形”）磁体的磁场相似；
（2）若将一小磁针放置在图丙中通电螺线管右端轴线上的A处，则小磁针静止时N极
的指向水平向______（选填“左”或“右”）。【答案】 ①. 条形 ②. 左
【解析】
【详解】（1）[1]由丙图中，利用铁屑可以形象地显示磁场的情况，分析可知，通电螺
线管外部的磁场与条形磁体的磁场相似。
（2）[2]根据安培定则，右手握住螺线管，四指指向电流方向，大拇指所指方向为螺线
管的N极，因此螺线管的左端为N极，右端为S极，根据同名磁极相互排斥，异名磁
极相互吸引，所以小磁针的N极指向左。
