第二十章 电与磁
一、单选题
1．（2023秋·河南南阳·九年级校考期末）下列说法正确的是（ ）
A．指南针能够指南北，是由于受到地磁场的作用
B．能够自由转动的小磁针静止时，其N极指向地理南极附近
C．磁体的磁性越强，能吸引的物质种类就越多
D．磁体之间的作用是通过磁场发生的，但磁场并不存在

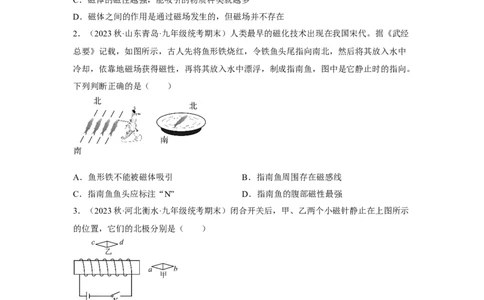

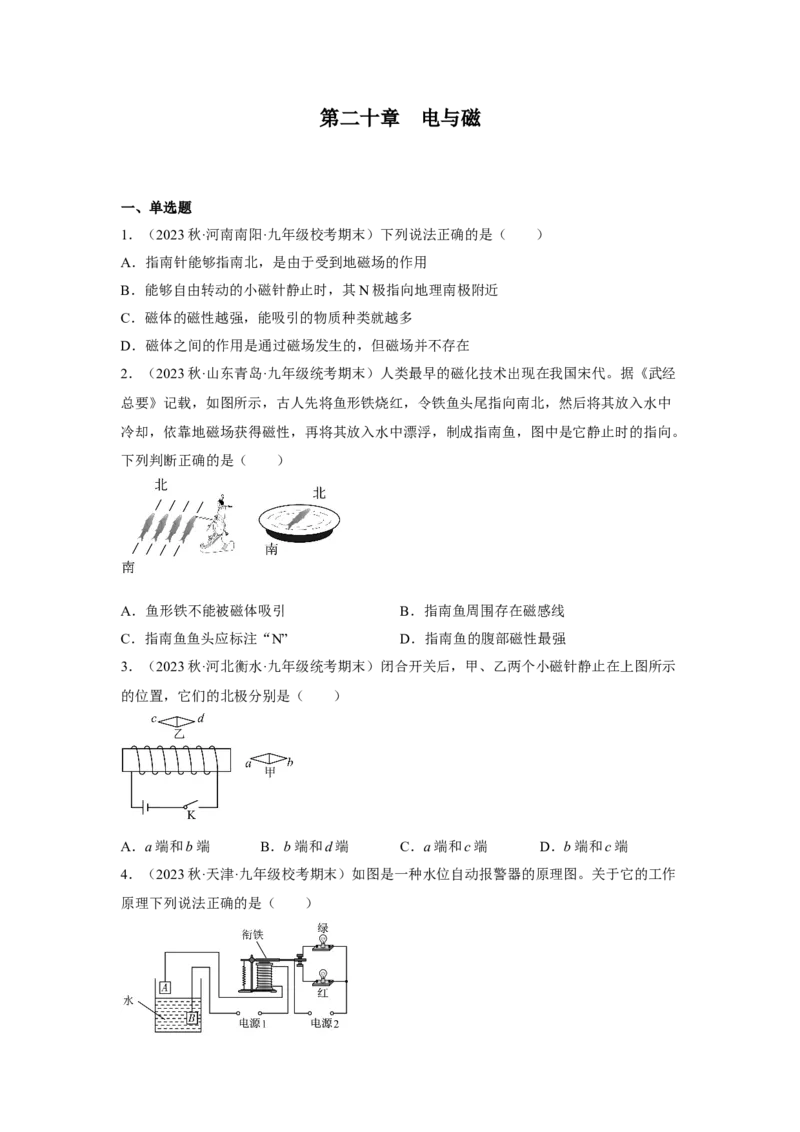

2．（2023秋·山东青岛·九年级统考期末）人类最早的磁化技术出现在我国宋代。据《武经
总要》记载，如图所示，古人先将鱼形铁烧红，令铁鱼头尾指向南北，然后将其放入水中
冷却，依靠地磁场获得磁性，再将其放入水中漂浮，制成指南鱼，图中是它静止时的指向。
下列判断正确的是（ ）
A．鱼形铁不能被磁体吸引 B．指南鱼周围存在磁感线
C．指南鱼鱼头应标注“N” D．指南鱼的腹部磁性最强
3．（2023秋·河北衡水·九年级统考期末）闭合开关后，甲、乙两个小磁针静止在上图所示
的位置，它们的北极分别是（ ）
A．a端和b端 B．b端和d端 C．a端和c端 D．b端和c端
4．（2023秋·天津·九年级校考期末）如图是一种水位自动报警器的原理图。关于它的工作
原理下列说法正确的是（ ）A．水位达到金属块A时，绿灯亮 B．水位达到金属块A时，两灯同时亮
C．水位达到金属块A时，红灯亮 D．电磁铁中的电流越大，灯泡越亮
5．（2023秋·北京通州·九年级统考期末）关于地球的磁场，下列说法中正确的是（ ）
A．地球本身相当于一个巨大的U形磁体
B．地磁场的南极在地理的南极附近
C．地磁场的磁感线是真实存在的，只是人眼看不到
D．指南针能指南北，是由于受到地磁场的作用

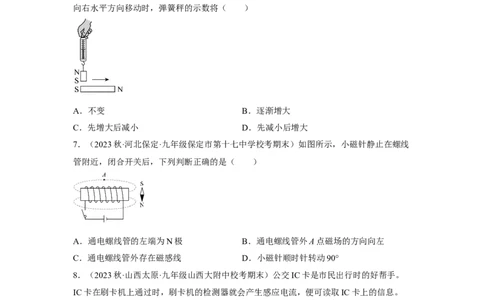

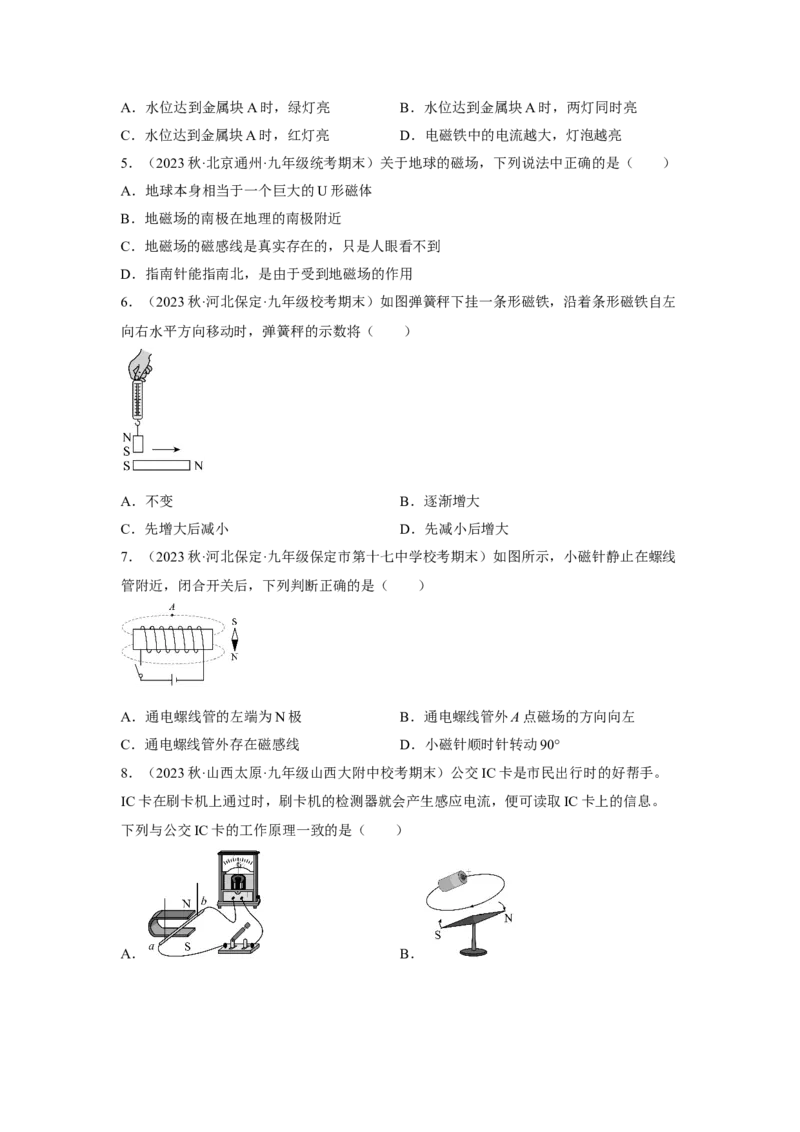

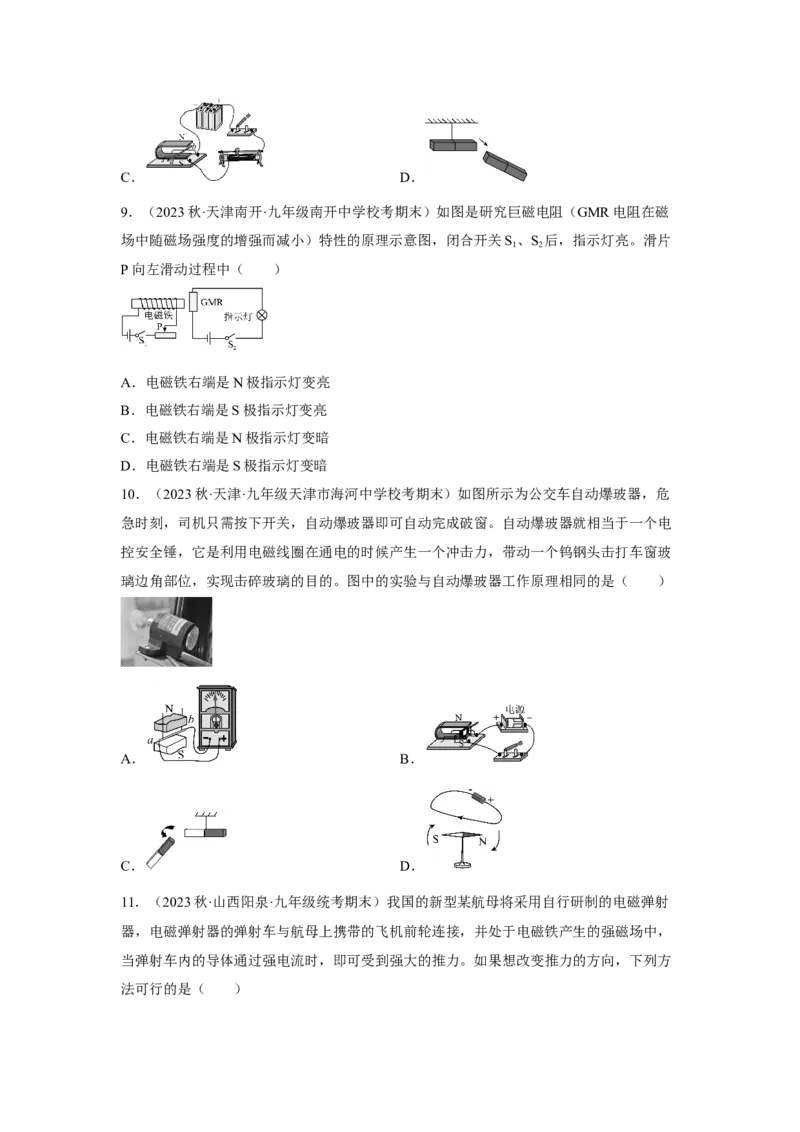

6．（2023秋·河北保定·九年级校考期末）如图弹簧秤下挂一条形磁铁，沿着条形磁铁自左
向右水平方向移动时，弹簧秤的示数将（ ）
A．不变 B．逐渐增大
C．先增大后减小 D．先减小后增大
7．（2023秋·河北保定·九年级保定市第十七中学校考期末）如图所示，小磁针静止在螺线
管附近，闭合开关后，下列判断正确的是（ ）
A．通电螺线管的左端为N极 B．通电螺线管外A点磁场的方向向左
C．通电螺线管外存在磁感线 D．小磁针顺时针转动90°
8．（2023秋·山西太原·九年级山西大附中校考期末）公交IC卡是市民出行时的好帮手。
IC卡在刷卡机上通过时，刷卡机的检测器就会产生感应电流，便可读取IC卡上的信息。
下列与公交IC卡的工作原理一致的是（ ）
A． B．C． D．

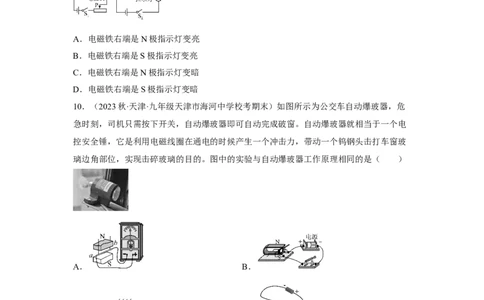

9．（2023秋·天津南开·九年级南开中学校考期末）如图是研究巨磁电阻（GMR电阻在磁
场中随磁场强度的增强而减小）特性的原理示意图，闭合开关S、S 后，指示灯亮。滑片
1 2
P向左滑动过程中（ ）
A．电磁铁右端是N极指示灯变亮
B．电磁铁右端是S极指示灯变亮
C．电磁铁右端是N极指示灯变暗
D．电磁铁右端是S极指示灯变暗
10．（2023秋·天津·九年级天津市海河中学校考期末）如图所示为公交车自动爆玻器，危
急时刻，司机只需按下开关，自动爆玻器即可自动完成破窗。自动爆玻器就相当于一个电
控安全锤，它是利用电磁线圈在通电的时候产生一个冲击力，带动一个钨钢头击打车窗玻
璃边角部位，实现击碎玻璃的目的。图中的实验与自动爆玻器工作原理相同的是（ ）
A． B．
C． D．

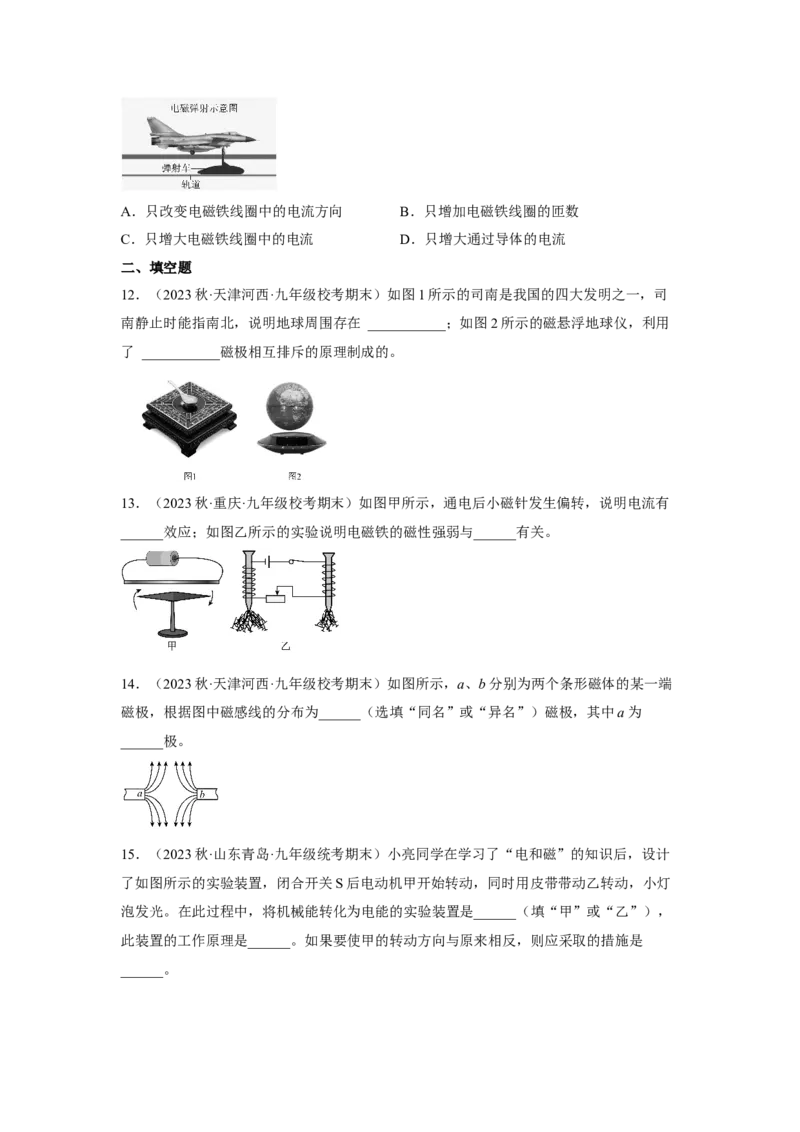

11．（2023秋·山西阳泉·九年级统考期末）我国的新型某航母将采用自行研制的电磁弹射
器，电磁弹射器的弹射车与航母上携带的飞机前轮连接，并处于电磁铁产生的强磁场中，
当弹射车内的导体通过强电流时，即可受到强大的推力。如果想改变推力的方向，下列方
法可行的是（ ）A．只改变电磁铁线圈中的电流方向 B．只增加电磁铁线圈的匝数
C．只增大电磁铁线圈中的电流 D．只增大通过导体的电流
二、填空题

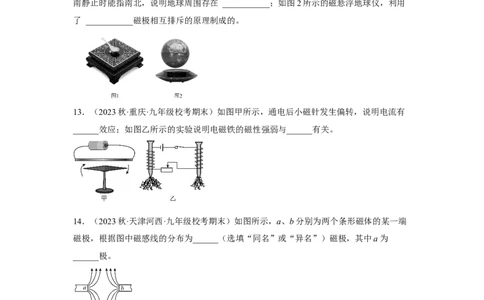

12．（2023秋·天津河西·九年级校考期末）如图1所示的司南是我国的四大发明之一，司
南静止时能指南北，说明地球周围存在 ___________；如图2所示的磁悬浮地球仪，利用
了 ___________磁极相互排斥的原理制成的。
13．（2023秋·重庆·九年级校考期末）如图甲所示，通电后小磁针发生偏转，说明电流有
______效应；如图乙所示的实验说明电磁铁的磁性强弱与______有关。
14．（2023秋·天津河西·九年级校考期末）如图所示，a、b分别为两个条形磁体的某一端
磁极，根据图中磁感线的分布为______（选填“同名”或“异名”）磁极，其中a为
______极。

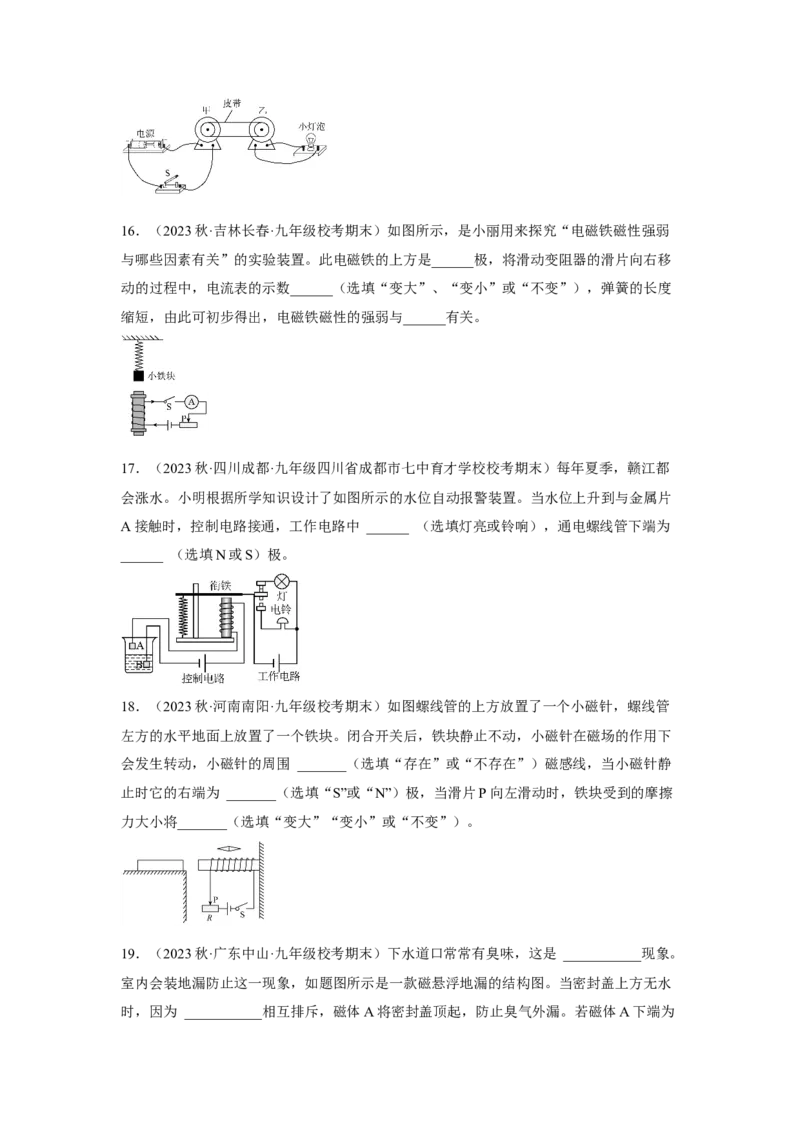

15．（2023秋·山东青岛·九年级统考期末）小亮同学在学习了“电和磁”的知识后，设计
了如图所示的实验装置，闭合开关S后电动机甲开始转动，同时用皮带带动乙转动，小灯
泡发光。在此过程中，将机械能转化为电能的实验装置是______（填“甲”或“乙”），
此装置的工作原理是______。如果要使甲的转动方向与原来相反，则应采取的措施是
______。16．（2023秋·吉林长春·九年级校考期末）如图所示，是小丽用来探究“电磁铁磁性强弱
与哪些因素有关”的实验装置。此电磁铁的上方是______极，将滑动变阻器的滑片向右移
动的过程中，电流表的示数______（选填“变大”、“变小”或“不变”），弹簧的长度
缩短，由此可初步得出，电磁铁磁性的强弱与______有关。
17．（2023秋·四川成都·九年级四川省成都市七中育才学校校考期末）每年夏季，赣江都
会涨水。小明根据所学知识设计了如图所示的水位自动报警装置。当水位上升到与金属片
A接触时，控制电路接通，工作电路中 ______ （选填灯亮或铃响），通电螺线管下端为
______ （选填N或S）极。
18．（2023秋·河南南阳·九年级校考期末）如图螺线管的上方放置了一个小磁针，螺线管
左方的水平地面上放置了一个铁块。闭合开关后，铁块静止不动，小磁针在磁场的作用下
会发生转动，小磁针的周围 _______（选填“存在”或“不存在”）磁感线，当小磁针静
止时它的右端为 _______（选填“S”或“N”）极，当滑片P向左滑动时，铁块受到的摩擦
力大小将_______（选填“变大”“变小”或“不变”）。

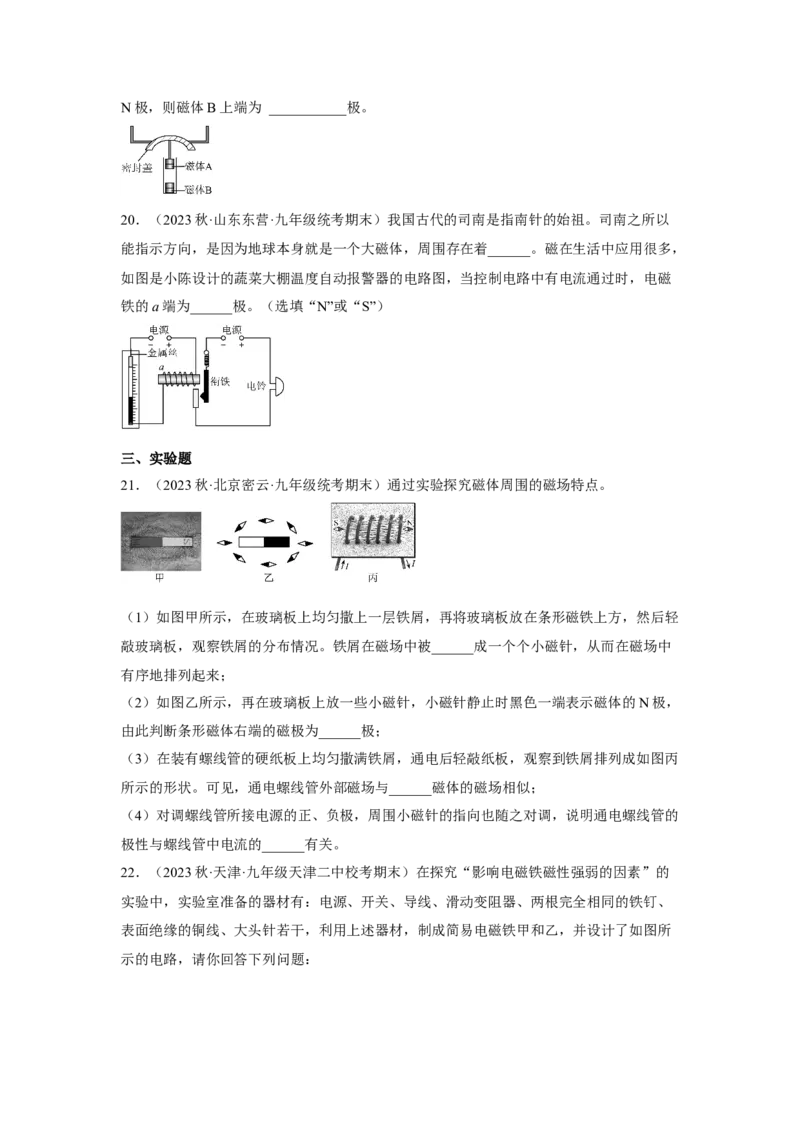

19．（2023秋·广东中山·九年级校考期末）下水道口常常有臭味，这是 ___________现象。
室内会装地漏防止这一现象，如题图所示是一款磁悬浮地漏的结构图。当密封盖上方无水
时，因为 ___________相互排斥，磁体A将密封盖顶起，防止臭气外漏。若磁体A下端为N极，则磁体B上端为 ___________极。
20．（2023秋·山东东营·九年级统考期末）我国古代的司南是指南针的始祖。司南之所以
能指示方向，是因为地球本身就是一个大磁体，周围存在着______。磁在生活中应用很多，
如图是小陈设计的蔬菜大棚温度自动报警器的电路图，当控制电路中有电流通过时，电磁
铁的a端为______极。（选填“N”或“S”）
三、实验题
21．（2023秋·北京密云·九年级统考期末）通过实验探究磁体周围的磁场特点。
（1）如图甲所示，在玻璃板上均匀撒上一层铁屑，再将玻璃板放在条形磁铁上方，然后轻
敲玻璃板，观察铁屑的分布情况。铁屑在磁场中被______成一个个小磁针，从而在磁场中
有序地排列起来；
（2）如图乙所示，再在玻璃板上放一些小磁针，小磁针静止时黑色一端表示磁体的N极，
由此判断条形磁体右端的磁极为______极；
（3）在装有螺线管的硬纸板上均匀撒满铁屑，通电后轻敲纸板，观察到铁屑排列成如图丙
所示的形状。可见，通电螺线管外部磁场与______磁体的磁场相似；
（4）对调螺线管所接电源的正、负极，周围小磁针的指向也随之对调，说明通电螺线管的
极性与螺线管中电流的______有关。

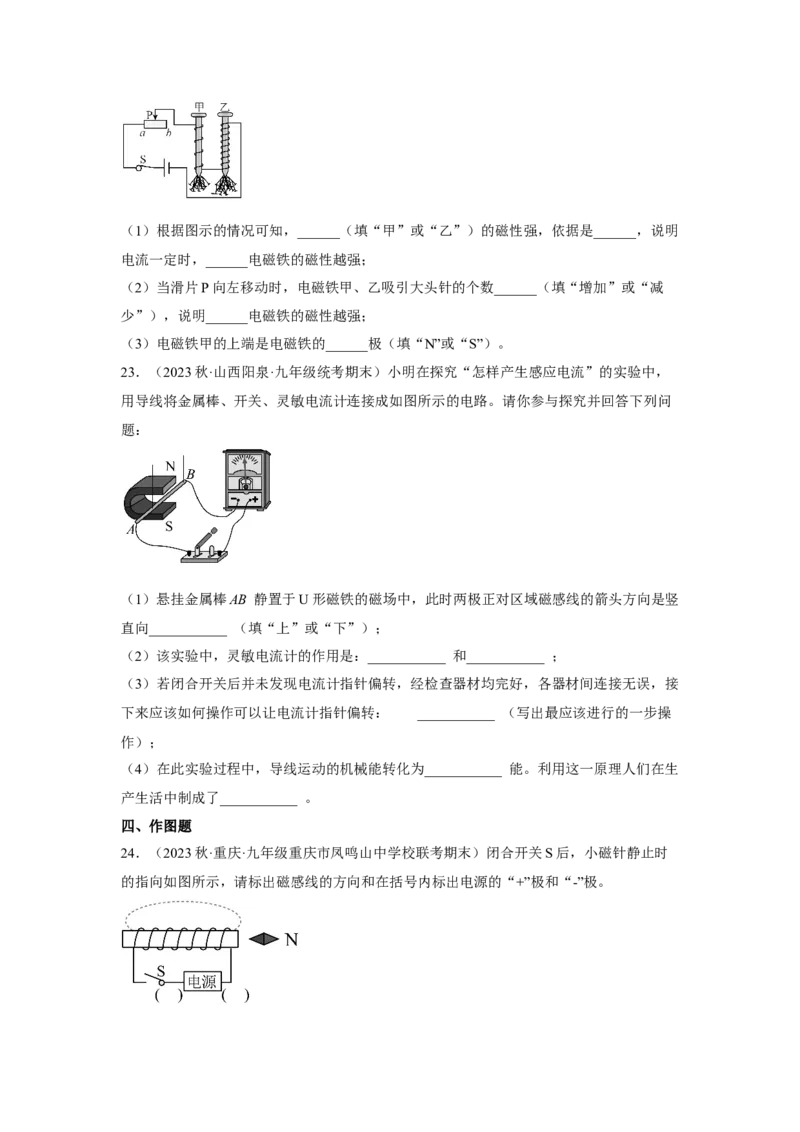

22．（2023秋·天津·九年级天津二中校考期末）在探究“影响电磁铁磁性强弱的因素”的
实验中，实验室准备的器材有：电源、开关、导线、滑动变阻器、两根完全相同的铁钉、
表面绝缘的铜线、大头针若干，利用上述器材，制成简易电磁铁甲和乙，并设计了如图所
示的电路，请你回答下列问题：（1）根据图示的情况可知，______（填“甲”或“乙”）的磁性强，依据是______，说明
电流一定时，______电磁铁的磁性越强；
（2）当滑片P向左移动时，电磁铁甲、乙吸引大头针的个数______（填“增加”或“减
少”），说明______电磁铁的磁性越强；
（3）电磁铁甲的上端是电磁铁的______极（填“N”或“S”）。
23．（2023秋·山西阳泉·九年级统考期末）小明在探究“怎样产生感应电流”的实验中，
用导线将金属棒、开关、灵敏电流计连接成如图所示的电路。请你参与探究并回答下列问
题：
（1）悬挂金属棒AB 静置于U形磁铁的磁场中，此时两极正对区域磁感线的箭头方向是竖
直向___________ （填“上”或“下”）；
（2）该实验中，灵敏电流计的作用是：___________ 和___________ ；
（3）若闭合开关后并未发现电流计指针偏转，经检查器材均完好，各器材间连接无误，接
下来应该如何操作可以让电流计指针偏转： ___________ （写出最应该进行的一步操
作）；
（4）在此实验过程中，导线运动的机械能转化为___________ 能。利用这一原理人们在生
产生活中制成了___________ 。
四、作图题
24．（2023秋·重庆·九年级重庆市凤鸣山中学校联考期末）闭合开关S后，小磁针静止时

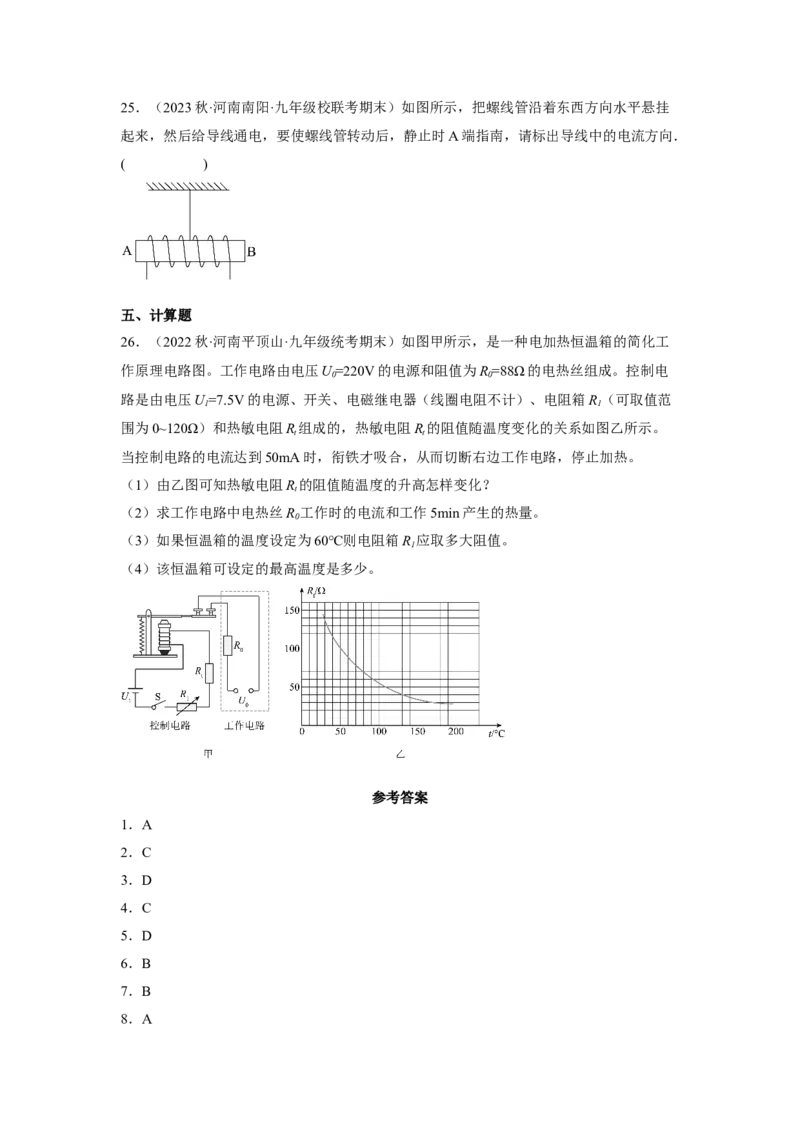

的指向如图所示，请标出磁感线的方向和在括号内标出电源的“+”极和“-”极。25．（2023秋·河南南阳·九年级校联考期末）如图所示，把螺线管沿着东西方向水平悬挂
起来，然后给导线通电，要使螺线管转动后，静止时A端指南，请标出导线中的电流方向．
( )
五、计算题
26．（2022秋·河南平顶山·九年级统考期末）如图甲所示，是一种电加热恒温箱的简化工
作原理电路图。工作电路由电压U=220V的电源和阻值为R=88Ω的电热丝组成。控制电
0 0
路是由电压U=7.5V的电源、开关、电磁继电器（线圈电阻不计）、电阻箱R（可取值范
1 1
围为0~120Ω）和热敏电阻R组成的，热敏电阻R的阻值随温度变化的关系如图乙所示。
t t
当控制电路的电流达到50mA时，衔铁才吸合，从而切断右边工作电路，停止加热。
（1）由乙图可知热敏电阻R的阻值随温度的升高怎样变化？
t
（2）求工作电路中电热丝R 工作时的电流和工作5min产生的热量。
0
（3）如果恒温箱的温度设定为60℃则电阻箱R 应取多大阻值。
1
（4）该恒温箱可设定的最高温度是多少。
参考答案
1．A
2．C
3．D
4．C
5．D
6．B
7．B
8．A9．B
10．B
11．A
12．磁场 同名
13．磁 线圈匝数
14．同名 N
15．乙 电磁感应现象 将电池组正负极对调
16．S 变小 电流
17．铃响 S
18．不存在 N 变小
19．扩散 同名磁极 N
20．磁场 N
21．磁化 N 条形 方向
22．乙 电流相同，乙缠绕的线圈的匝数多，吸引大头针的数量多 线圈
匝数越多 增加 线圈匝数一定时，电流越大 S
23．下 判断电路中是否有感应电流 产生感应电流的大小、方
向 使金属棒AB沿水平方向移动（或做切割磁感线运动） 电
发电机

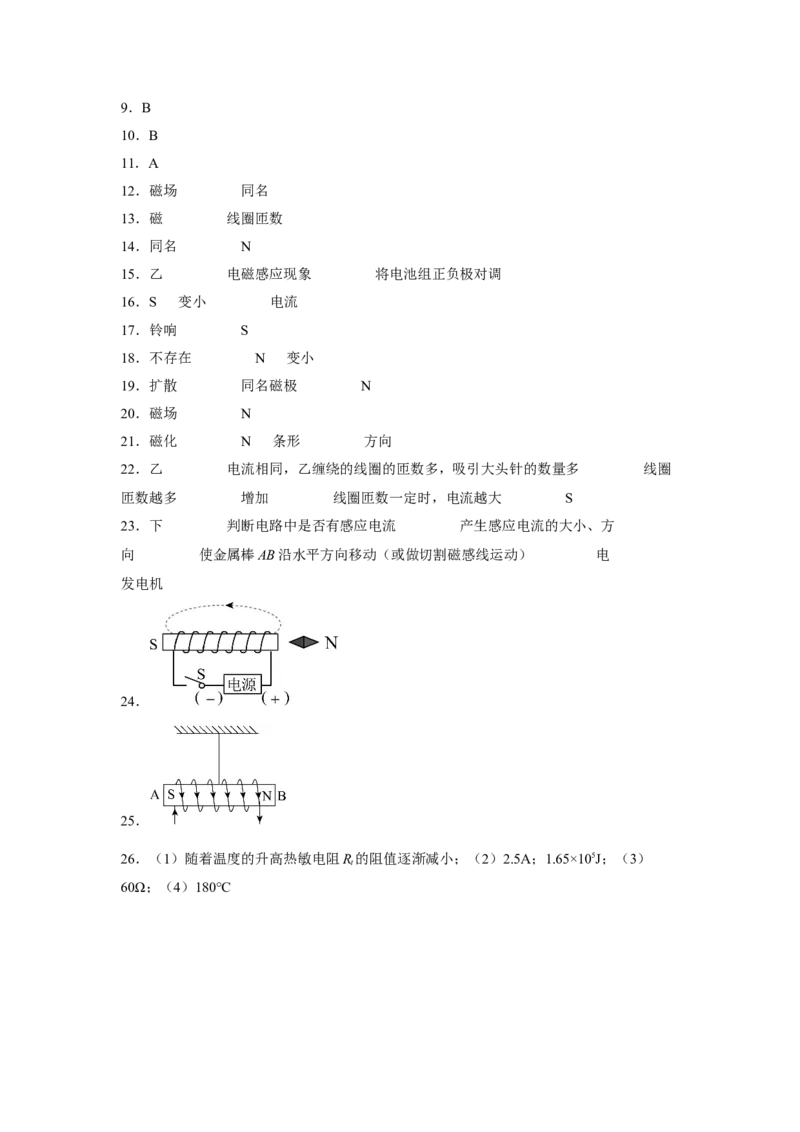

24．
25．
26．（1）随着温度的升高热敏电阻R的阻值逐渐减小；（2）2.5A；1.65×105J；（3）
t
60Ω；（4）180℃
