第十九章 生活用电
1．如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是( )
A．保险盒接法错误，保险盒应该安装在火线上
B．两孔插座接法错误，其左端导线应该接在零线上
C．开关和灯泡接法正确，开关接在零线上符合安全用电原则
D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
2．关于家庭设备安装的说法错误的是( )
A．开关应和灯泡串联 B．为安全起见，电灯的控制开关可以安装在零线上
C．三孔插座应有接地线 D．导线的绝缘皮破损后要及时更换

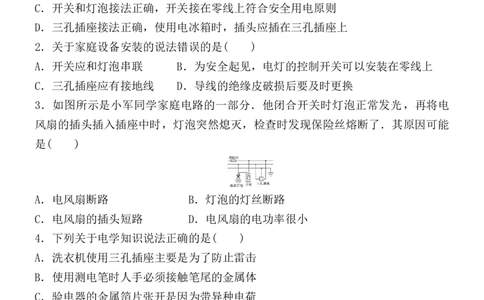

3．如图所示是小军同学家庭电路的一部分．他闭合开关时灯泡正常发光，再将电
风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了．其原因可能
是( )
A．电风扇断路 B．灯泡的灯丝断路
C．电风扇的插头短路 D．电风扇的电功率很小
4．下列关于电学知识说法正确的是( )
A．洗衣机使用三孔插座主要是为了防止雷击
B．使用测电笔时人手必须接触笔尾的金属体
C．验电器的金属箔片张开是因为带异种电荷
D．家庭电路中空气开关跳闸一定是发生短路
5．自从6月进入汛期以来，我国多地发生强降雨，人们在防汛的同时还要注意用电
安全．下列做法正确的是( )
A．雷雨天在大树下避雨
B．雷雨天在室外不能使用手机拨打和接听电话
C．用湿布擦拭使用中的台灯
D．发现有人触电时，立即用手直接将人拉开
6．掌握安全用电常识，具有安全用电意识是我们必备的素质．下列做法符合安全用电要求的是( )
A. B. C. D.
A．电器着火时不能用水灭火 B．在电线上晾晒衣物
C．照明电路的安装方式 D．大功率家用电器同时使用
7．一款塔式多孔插座如图所示，其技术参数为：最大电压250V，最大电流10A．关
于该插座的接线和使用方法正确的是( )
A．插座通电后可用湿布擦去表面灰尘
B．插座内可以只接火线和零线
C．手机充电器使用后应与插座断开
D．标有“220V 3000W”的电热水器可使用该插座

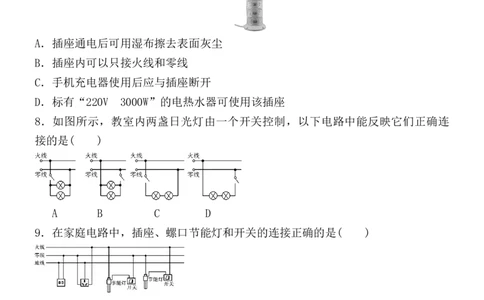

8．如图所示，教室内两盏日光灯由一个开关控制，以下电路中能反映它们正确连
接的是( )
A B C D
9．在家庭电路中，插座、螺口节能灯和开关的连接正确的是( )
A B C D
10．某单位全部用电器的总功率为1200W，他们应该选用下列哪一种保险丝( )
A．熔断电流为6A B．熔断电流为12A
C．熔断电流为2A D．熔断电流为4A
11．为了同学们饮水安全、卫生，学校要安装一台电热水器，该电热水器的额定电
压是 380V，额定功率是 15kW.连接该电热水器时，有四种绝缘铜芯导线供选择，其
规格如下表所示．从既安全又经济的方面考虑，选用导线的横截面积是( )
导 线 规 格2.
导线横截面积S/mm2 4 6 10
5
安全载流量I/A 28 37 47 68
A.4mm2 B．6mm2 C．2.5mm2 D．10mm2
12．如图是动画人物光头强被电击的场景，下面对安全电压的说法正确的是( )
A．对人体的安全电压为不高于1.5V B．对人体的安全电压为不高于36V
C．对人体的安全电压为不高于110V D．对人体的安全电压为不高于220V

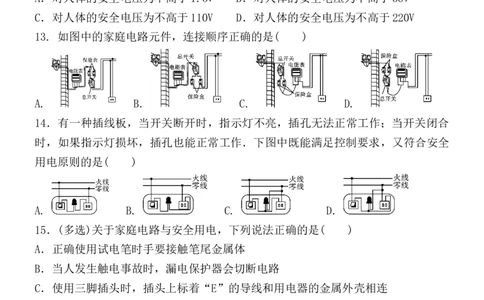

13. 如图中的家庭电路元件，连接顺序正确的是( )
A. B. C. D.
14．有一种插线板，当开关断开时，指示灯不亮，插孔无法正常工作；当开关闭合
时，如果指示灯损坏，插孔也能正常工作．下图中既能满足控制要求，又符合安全
用电原则的是( )
A. B. C. D.
15．(多选)关于家庭电路与安全用电，下列说法正确的是( )
A．正确使用试电笔时手要接触笔尾金属体
B．当人发生触电事故时，漏电保护器会切断电路
C．使用三脚插头时，插头上标着“E”的导线和用电器的金属外壳相连
D．家庭电路中空气开关跳闸，一定是用电器总功率过大造成的
16．“珍爱生命，安全用电”是同学们在日常生活中必须具备的安全意识．在家庭
电路中，为防止触电事故的发生，必须把用电器的开关安装在 线上．用测电笔
辨别火线、零线时，图中执笔方式正确的是 ．
17．我国家庭电路电压是 V，家庭电路中电视机和电灯的连接方式是 (填
“串联”或“并联”)的，控制电灯的开关应接在 (填“零”或“火”)线上．18．家庭中如果同时使用几个大功率用电器，很容易造成导线中 过大而发
生火灾，也有人因忘记切断火炉电源而发生火灾，所以我们要树立节约用电、
的意识．
19．如图所示的家庭电路，当闭合开关时，发现电灯不亮．若原因是图中打“×”
的位置发生了断路．则在开关闭合的情况下，用测电笔测试电路中 A点时，测电笔
氖管 (填“会”或“不会”)发光．

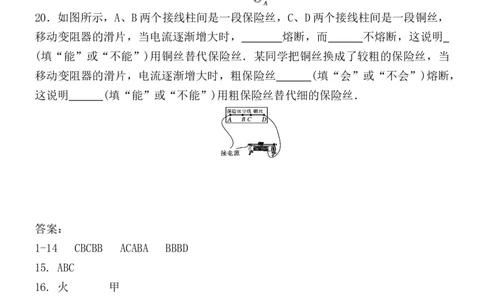

20．如图所示，A、B两个接线柱间是一段保险丝，C、D两个接线柱间是一段铜丝，
移动变阻器的滑片，当电流逐渐增大时， 熔断，而 不熔断，这说明
(填“能”或“不能”)用铜丝替代保险丝．某同学把铜丝换成了较粗的保险丝，当
移动变阻器的滑片，电流逐渐增大时，粗保险丝 (填“会”或“不会”)熔断，
这说明 (填“能”或“不能”)用粗保险丝替代细的保险丝．
答案：
1-14 CBCBB ACABA BBBD
15. ABC
16. 火 甲
17. 220 并联 火
18. 电流 安全用电
19. 会
20. 保险丝 铜丝 不能 不会 不能
