2023-2024人教版9年物理全册19.1 家庭电路 同步练习
（满分100分，答题时间45分钟）
一、选择题（本大题4小题，每小题5分，共20分）
1. 一种试电笔的构造如图所示，下列说法正确的是( )
A. 使用试电笔时手可以接触笔尖
B. 使用试电笔时手不要接触笔卡
C. 试电笔中的电阻可以用铁丝代替
D. 当氖管发光时有微弱电流通过人体
2.如图是常用的插线板，闭合开关，指示灯发光，且插孔可以提供工作电压，下列说法正
确的是（ ）
A. 图中A与零线相连，B与火线相连
B. 将试电笔插入C孔，其氖管会发光
C. 若指示灯断路不能发光，则插孔不能提供工作电压
D. 若A、B两孔发生短路，则其它插孔仍可提供工作电压
3．如图是小李家电火锅的简化电路图，由图可知（ ）
A．R 和R 是串联的
1 2
B．开关S 控制整个电路
1C．只闭合开关S，是高温挡
D．开关S和S 都闭合，是高温挡
1

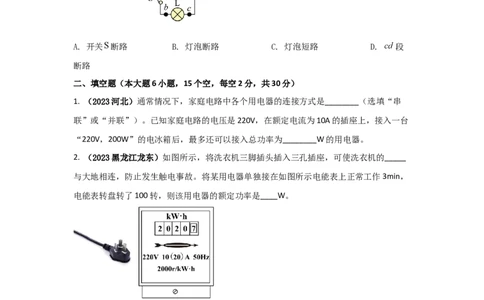

4. （2022广西河池）在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用测电
笔分别检测 、 两点，氖管都发光。若电路中只有一处故障，则可能是（ ）
A. 开关 断路 B. 灯泡断路 C. 灯泡短路 D. 段
断路
二、填空题（本大题6小题，15个空，每空2分，共30分）
1. （2023河北）通常情况下，家庭电路中各个用电器的连接方式是________（选填“串
联”或“并联”）。已知家庭电路的电压是220V，在额定电流为10A的插座上，接入一台
“220V，200W”的电冰箱后，最多还可以接入总功率为________W的用电器。
2. （2023黑龙江龙东）如图所示，将洗衣机三脚插头插入三孔插座，可使洗衣机的_____
与大地相连，防止发生触电事故。将某用电器单独接在如图所示电能表上正常工作3min，
电能表转盘转了100转，则该用电器的额定功率是____W。
3.家庭电路中，用______检查用电器外壳是否带电；控制照明灯的开关要安装在______线
与灯座之间；若电能表规格是600r/（kW·h），3min内转盘转6转，此电路中用电器消耗
的电能______J。
4.家庭电路中，各用电器是______联的。如图是某同学家房间内的部分电路，开关闭合后，

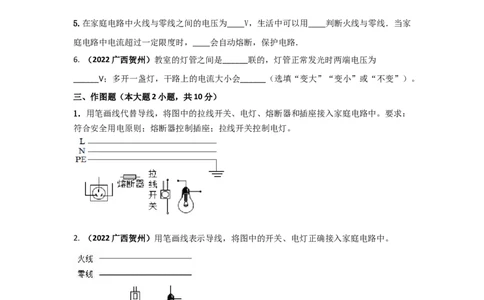

灯泡正常发光，此时用验电笔检验A点处，氖管______（选填“发光”或“不发光”）。5.在家庭电路中火线与零线之间的电压为 V，生活中可以用 判断火线与零线．当家
庭电路中电流超过一定限度时， 会自动熔断，保护电路．
6. （2022广西贺州）教室的灯管之间是______联的，灯管正常发光时两端电压为
______V；多开一盏灯，干路上的电流大小会______（选填“变大”“变小”或“不变”）。
三、作图题（本大题2小题，共10分）
1．用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：
符合安全用电原则；熔断器控制插座；拉线开关控制电灯。
2. （2022广西贺州）用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。
四、简答题（本大题1小题，共10分）
1.洗衣机，电冰箱等用电器的电源插头有三条线，其中一条接火线，一条接零线，第三条
标有“E”的导线与用电器的什么部位相连？插座上与“E”相应的导线与室外的大地相连，
这根导线的作用是什么？另外，针对日常生活中的用电现象，请举出一条节约用电的举措．五、计算题（本大题3小题，共30分）

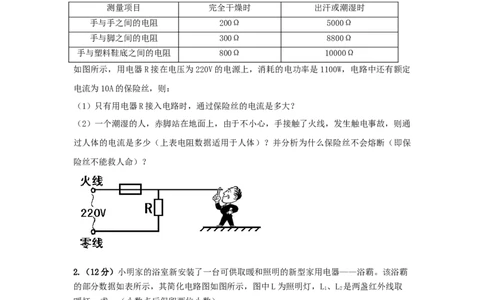

1.（6分）现代家庭电器化程度越来越高，用电安全是一个十分突出的问题，下表提供了
一组人体电阻的数据：
测量项目 完全干燥时 出汗或潮湿时
手与手之间的电阻 200Ω 5000Ω
手与脚之间的电阻 300Ω 8800Ω
手与塑料鞋底之间的电阻 800Ω 10000Ω
如图所示，用电器R接在电压为220V的电源上，消耗的电功率是1100W，电路中还有额定
电流为10A的保险丝，则：
（1）只有用电器R接入电路时，通过保险丝的电流是多大？
（2）一个潮湿的人，赤脚站在地面上，由于不小心，手接触了火线，发生触电事故，则通
过人体的电流是多少（上表电阻数据适用于人体）？并分析为什么保险丝不会熔断（即保
险丝不能救人命）？
2.（12分）小明家的浴室新安装了一台可供取暖和照明的新型家用电器——浴霸。该浴霸
的部分数据如表所示，其简化电路图如图所示，图中L为照明灯，L、L 是两盏红外线取
1 2
暖灯。求：（小数点后保留两位小数）
（1）该浴霸照明灯正常工作时，通过照明灯的电流是多少？
（2）断开开关S, 闭合开关S 和S,该浴霸取暖灯正常工作时，该电路的总电阻是多少？
1 2（3）当L、 L、 L 都同时正常工作时，10min内浴霸消耗的电能是多少？
1 2
3. （12分）某品牌电热锅的简化电路如图乙所示，闭合开关 接通电源后，可以转换触
点开关 使电热锅处于加热或保温状态。设电源电压 ，电热锅加热功率
，保温功率 ，水的比热容 ，水的密度
。求：
（1）连接电热锅的电线至少要能承受多大的电流？
（2）保温状态下，电热锅每小时耗电多少度？
（3）某次测试中发现将 温度为 的水加热至 费时 ，则电热锅的效率
是多少？
