第19章 生活用电 （A卷·知识通关练）
班级___________ 姓名___________ 学号____________ 分数____________
（考试时间：60分钟 试卷满分：100分）
一、选择题（每小题3分，共42分，只有一个选项符合题意）
1．关于家庭电路和安全用电，下列说法正确的是（ ）
A．空气开关“跳闸”，一定是用电器发生了短路
B．用电器起火时，应迅速用水扑灭
C．控制用电器的开关应接在火线和用电器之间
D．更换灯泡前，不需要断开开关

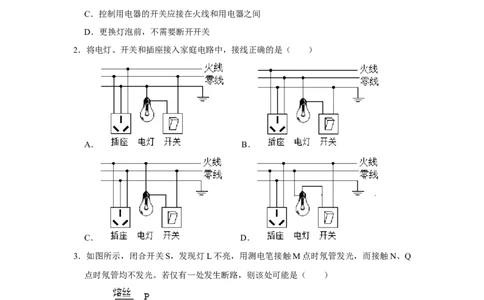

2．将电灯、开关和插座接入家庭电路中，接线正确的是（ ）
A． B．
C． D．
3．如图所示，闭合开关S，发现灯L不亮，用测电笔接触M点时氖管发光，而接触N、Q
点时氖管均不发光。若仅有一处发生断路，则该处可能是（ ）
A．熔丝处 B．P、M 间某处
C．M、N 间某处 D．N、Q 间某处
4．一种试电笔的构造如图所示，下列说法正确的是（ ）A．使用试电笔时手可以接触笔尖
B．使用试电笔时手不要接触笔卡
C．试电笔中的电阻可以用铁丝代替
D．当氖管发光时有微弱电流通过人体

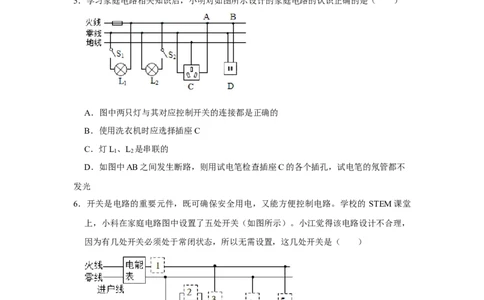

5．学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是（ ）
A．图中两只灯与其对应控制开关的连接都是正确的
B．使用洗衣机时应选择插座C
C．灯L 、L 是串联的
1 2
D．如图中AB之间发生断路，则用试电笔检查插座C的各个插孔，试电笔的氖管都不
发光
6．开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的 STEM课堂
上，小科在家庭电路图中设置了五处开关（如图所示）。小江觉得该电路设计不合理，
因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是（ ）
A．1、2 B．1、4 C．2、4 D．3、5
7．电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头，如图所示。细心的小敏同学
发现标“E”的插脚要稍长些，其作用是（ ）A．插插头时外壳先接地线，拔插头时外壳先离地线
B．插插头时外壳先接地线，拔插头时外壳后离地线
C．插插头时外壳后接地线，拔插头时外壳先离地线
D．插插头时外壳后接地线，拔插头时外壳后离地线

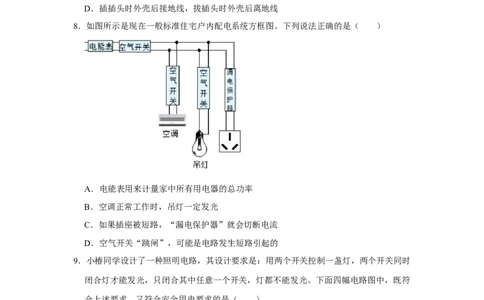

8．如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（ ）
A．电能表用来计量家中所有用电器的总功率
B．空调正常工作时，吊灯一定发光
C．如果插座被短路，“漏电保护器”就会切断电流
D．空气开关“跳闸”，可能是电路发生短路引起的
9．小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时
闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光。下面四幅电路图中，既符
合上述要求，又符合安全用电要求的是（ ）
A． B．C． D．
10．如图所示的甲、乙两个电路，闭合开关后都会使得保险丝熔断。关于保险丝熔断的原
因，下列说法正确的是（ ）
A．甲图是由于灯泡被短路
B．甲图是由于灯泡被断路
C．乙图是由于电路总电阻太大，功率太大
D．乙图是由于电路总电阻太小，功率太小
11．家庭电路中，当电流过大时会自动切断电路的是（ ）
A．熔断器 B．电能表 C．进户线 D．测电笔
12．如图所示，志愿者小亮正在为社区老人家里更换灯泡。下列操作流程符合安全用电原
则的是（ ）
A．摘下灯罩→更换灯泡→切断电源→通电测试
B．切断电源→摘下灯罩→更换灯泡→通电测试
C．更换灯泡→切断电源→摘下灯罩→通电测试
D．摘下灯罩→切断电源→更换灯泡→通电测试
13．在全国中小学安全教育平台上，安全用电常识是其中一项重要的教育内容。下列做法符合安全用电要求的是（ ）
A．将开关接在零线和电灯之间
B．用电器的三脚插头也可以插入两孔插座中使用
C．使用试电笔辨别火线时，用笔尖接触被测的导线，手指须接触笔尖
D．当有人触电时应立即切断电源
14．电工维修电路有时需要带电操作，如图所示，以下操作不会发生触电事故的是
（ ）
A．甲站在绝缘凳上同时接触火线和零线
B．乙站在绝缘凳上仅接触火线
C．丙站在地上仅接触火线
D．丁站在地上同时接触火线和零线
二、填空题（每空2分，共36分）
15．如图是常用的一个插线板。小华在使用中发现：插线板上的指示灯在开关断开时不发
光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压。根据上
述现象可知指示灯和开关是 的（选填“串联”或“并联”）。使用三脚插头
和三孔插座，目的是将用电器的金属外壳与 相连，防止触电。
16．家庭电路中，电饭煲与空调是 的（选填“串联”或“并联”）；发电站通过
输电线路将电能输送至远方的变电站（选填“高压”或“低压”）；将一根导线置于静
止的小磁针上方，当导线通电时小磁针发生偏转，此现象表明电流周围存在 。
17．如图所示的家庭电路，当闭合开关时，发现电灯不亮。若原因是图中打“×”的位置
发生了断路。则在开关闭合的情况下，用测电笔测试电路中 A点时，测电笔氖管（选填“会”或“不会”）发光。
18．家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生 ，这时
电路中的 （选填“漏电保护器”或“空气开关”）会跳闸保护电路。除此
之外，电路中用电器 过大，也会导致电路中电流过大。
19．家庭电路的触电事故都是人体直接或间接跟 线接触造成的。如图所示是测电笔
的结构，在使用测电笔时，手能接触测电笔的 （选填“笔尖”和“笔尾”）
金属体。
20．在家庭电路中，保险丝熔断的原因是短路或用电器的总功率 ；串联在电路
中的保险丝，电阻比较 ，熔点低，当电流过大时，迅速升温熔断，切断电路。
21．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应
连入开关和电灯，则开关应装在 方框中。安装完毕后，闭合开关，电灯不亮，
用测电笔分别测试 a、b、c 点时，测电笔的氖管都发光，则电路的故障为
。
22．新建居民楼电路中，当电流过大时 自动断开，切断电路，俗称跳闸；为了
避免人不小心接触火线，电流经人体流入大地时发生触电事故，会装上 对人
体起到保护作用。
三、作图题（每题4分，共8分）
23．请用笔画线表示导线，将图中的电灯开关和插座（插座准备接大功率用电器）接入家庭电路中。
24．一个房间要安装2盏“220V 40W”的电灯和一个插座，要求开关S只控制两盏灯且每
盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。
四、解答题（25题8分，26题6分，共14分）
25．安全用电至关重要，请你用生活用电相关知识解释下面两个问题。
（1）空气开关在电流过大时会自动断开，造成电流过大的原因是什么？
（2）电灯的开关为什么要接在火线和灯泡之间？
26．现代家庭中用电器越来越多，若家庭电路的主线路（进户线）电线选择不当，会带来
许多麻烦甚至是安全隐患。根据家庭安全用电的需要，你认为主线路电线在选择时应考
虑哪些因素？请写出一个因素并说明原因。
