第第十十六六章章 电电压压和和电电阻阻（（原原卷卷版版））
课课时时1166..11 电电压压
2022年课程标准 物理素养
物理观念：理解电压的概念；知道电压的单位及其换算关系；
科学思维：知道电压的作用和电源是提供电压的装置；
3.4.2知道电压、电流和电阻。
科学探究：掌握电压表的用途与符号，会使用电压表测量电
3.4.3会使用电流表和电压表。
压。
科学态度与责任：了解生活中常见电源电压值。

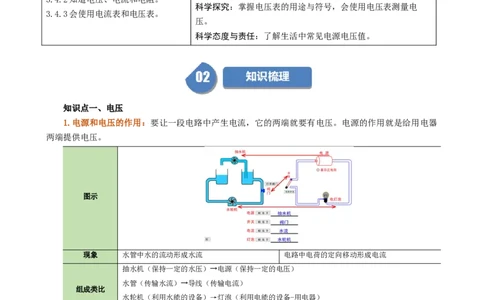

知知识识点点一一、、电电压压
1.电源和电压的作用：要让一段电路中产生电流，它的两端就要有电压。电源的作用就是给用电器
两端提供电压。
图示
现象 水管中水的流动形成水流 电路中电荷的定向移动形成电流
抽水机（保持一定的水压）→电源（保持一定的电压）
水管（传输水流）→导线（传输电流）
组成类比
水轮机（利用水能的设备）→灯泡（利用电能的设备-用电器）
阀门（控制水流的通断）→开关（控制电流的通断）
（1）水的定向流动形成水流； （1）电荷定向移动形成电流；
分析 （2）水压是水定向流动形成水流的原因； （2）电压是是定向移动形成电流的原因；
（3）抽水机是产生水压的装置。 （3）电源时提供电压的装置。
作用 抽水机提供水压形成持续水流 电源提供电压形成持续电流
总结（类比 （1）电压是形成电流的原因；
法） （2）电源时提供电压的装置
特别提醒：
（1）某段电路中有电流，该电路两端一定有电压；某段电路两端有电压，该段电路中不一定有电流。因为电路中是否有电流还取决于电路是不是通路。要是电路中有持续的电流，必须同时满足两个条
件：①有电源提供电压；②电路是通路。
（2）不能说电路哪一点存在电压，表述电压时，必须指明电路中“哪一部分电路（或哪个用电器）
两端的电压”，或“哪两点间的电压”。
（3）从能量角度看，对外供电时，电源提供用电器把电能转化为其他形式的能。
22..电电压压的的符符号号单单位位
（1）符号：物理学中，电压常用“U”表示。
（2）单位
①在国际单位制中，电压单位是伏特（简称为伏，符号是V）；
②电压常用单位还有：千伏（kV）、毫伏（mV）、微伏（μV）。
③换算关系：1kV＝1000V，1V＝1000mV，1mV＝1000μV。

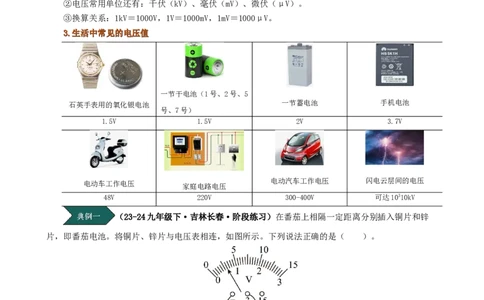

33..生生活活中中常常见见的的电电压压值值
一节干电池（1号、2号、5
石英手表用的氧化银电池 一节蓄电池 手机电池
号、7号）
1.5V 1.5V 2V 3.7V
电动汽车工作电压 闪电云层间的电压
电动车工作电压
家庭电路电压
48V 220V 300-400V 可达10310kV
（23-24九年级下·吉林长春·阶段练习）在番茄上相隔一定距离分别插入铜片和锌
片，即番茄电池。将铜片、锌片与电压表相连，如图所示。下列说法正确的是（ ）。
A．锌片是番茄电池的正极
B．电压表直接接在番茄电池上，会损坏电压表
C．组成电路后，电流将从锌片流出番茄电池
D．番茄电池可将化学能转化为电能
知知识识点点二二、、电电压压的的测测量量1.认识电压表
作用 测量电路两端电压
电压表在电路中的符号是 ，实验室常用电压
符号及结构
表通常有三个接线柱，两个量程
有两个含义：
表盘上所标字母
（1）表示该表为电压表；
“V”的含义
（2）表示该表测量电压时表盘上示数的单位是伏特

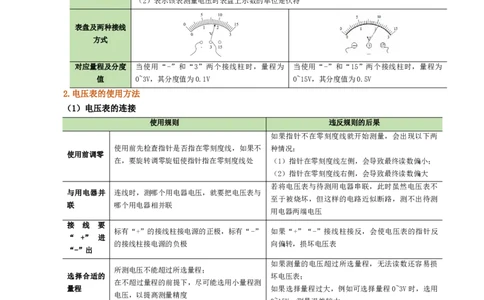

表盘及两种接线
方式
对应量程及分度 当使用“-”和“3”两个接线柱时，量程为 当使用“-”和“15”两个接线柱时，量程为
值 0~3V，其分度值为0.1V 0~15V，其分度值为0.5V
2.电压表的使用方法
（1）电压表的连接
使用规则 违反规则的后果
如果指针不在零刻度线就开始测量，会出现以下两
使用前先检查指针是否指在零刻度线，如果不 种情况：
使用前调零
在，要旋转调零旋钮使指针指在零刻度线处 （1）指针在零刻度线左侧，会导致最终读数偏小；
（2）指针在零刻度线右侧，会导致最终读数偏大
若将电压表与待测用电器串联，此时虽然电压表不
与用电器并 连线时，测哪个用电器电压，就要把电压表与
至于被烧坏，但这样的电路近似断路，测不出待测
联 哪个用电器相并联
用电器两端电压
接 线 要
标有“+”的接线柱接电源的正极，标有“-” 如果“+”“-”接线柱接反，会使电压表的指针反
“ +” 进
的接线柱接电源的负极 向偏转，损坏电压表
“-”出
如果测量的电压超过所选量程，无法读数还容易损
所测电压不能超过所选量程；
选择合适的 坏电压表；
在不超过量程的前提下，尽可能选用小量程测
量程 如果选择量程过大，例如可选择量程0~3V时，选用
电压，以提高测量精度
0~15V，测量误差较大
可直接连接 电压表可直接接在电源“+”“-”极两端，此时测量的就是电源电压
到电源两极 注意：此时如果所选量程小于电源电压，可能会烧坏电压表
特别提醒：“试触法”确定电压表量程：用电压表测量电压时，若不确定待测电压的高低，需用试
触法确定量程。
试触时的现象 处理办法
指针向零刻度线左侧偏转 “+”“-”接线柱接反了，应检查电路连接情况
可能电路中有断路，也可能与电压表并联的用电器短
指针完全不动
路，还可能是电压表连接线断开，要逐一检查，排除故障
指针偏转很小，在零刻度线附近 换用小量程
指针偏转超过最大值 电压较大，要换用更大量程
（22-23九年级上·天津西青·期中）如图四种电路中，在不改变电路连接（只需通过
开关的闭合或断开）的前提下，不能测量出两灯串联时L、L 各自电压的是（ ）。
1 2
A． B． C． D．

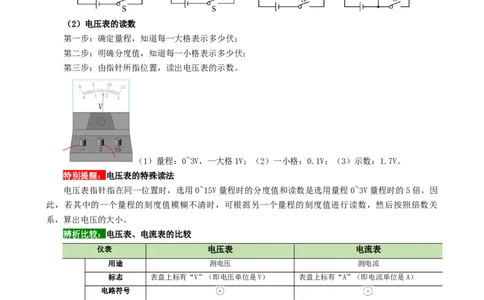

（2）电压表的读数
第一步：确定量程，知道每一大格表示多少伏；
第二步：明确分度值，知道每一小格表示多少伏；
第三步：由指针所指位置，读出电压表的示数。
（1）量程：0~3V，一大格1V；（2）一小格：0.1V；（3）示数：1.7V。
特别提醒：电压表的特殊读法
电压表指针指在同一位置时，选用0~15V量程时的分度值和读数是选用量程0~3V量程时的5倍。因
此，若其中的一个量程的刻度值模糊不清时，可根据另一个量程的刻度值进行读数，然后按照倍数关
系，算出电压的大小。
辨析比较：电压表、电流表的比较
仪表 电压表 电流表
用途 测电压 测电流
标志 表盘上标有“V”（即电压单位是V） 表盘上标有“A”（即电流单位是A）
电路符号
不 量程 0~3V 0~15V 0~0.6A 0~3A
同 对应分度值 0.1V 0.5V 0.02A 0.1A
点
连接方式 与被测电路（用电器）并联 与被测用电器串联
与电源连接 可以直接接在电源两端，此时电压表的示数 绝对不允许直接接在电源的两极上，否则会
为电源电压 损坏电流表和电源
对电路影响 相对于断路 相对于导线（短路）
（1）使用前都要调零；
（2）都要使电流从“+”接线柱流入，从“-”接线柱流出；
相同点
（3）所测电压（或电流）都不能超过仪表量程；
（4）都可用试触法选择合适量程3.用电压表测电压
【实验过程】如图所示，先将电压表接在小灯泡两端，接通电路，读取电压表的示数；再将电压表
接在电源两端，接通电路，读取电压表示数。
【实验现象】电压表两次示数相同。
【实验结论】在只有一个用电器的电路中，用电器两端电压与电源两端电压相等。
（21-22九年级上·湖北武汉·期中）如图甲所示，将三个规格相同小灯泡接入电路，
用电压表测量其中一个小灯泡两端的电压，示数如图乙所示。A端导线应与电源的 极相连，若中间
一个灯泡断路，电压表示数将 （填“变大”、“变小”或“不变”），AE两接线柱间电压为
V。
知知识识点点三三、、知知识识导导图图
问问题题一一：：对对电电压压的的认认识识
解法通则
1.常见电压值：解答此类试题需要学生记住一些常见用电器的正常工作电压值，例如家庭电路中用
电器的工作电压一般为220V，手机电池电压为3.7V，电动车电压一般为48V等。
2.对电压的理解：（1）电压时电路中形成电流的原因，电路中有电压且电路时通路，电路中才有电流；
（2）电源是电路中提供电压的装置，无论电路中是否有电流，电源两极间的电压都是客观存在的。
【典例1】（2024·安徽亳州·三模）关于电学基础知识的表述正确的是（ ）。
A．若一个开关能控制整个电路，则这个电路不一定是串联电路
B．电源是创造电能的装置
C．电流的方向就是电子的移动方向
D．对人体安全的电压是36V
【变式1-1】（2024·湖北·一模）某水果电池和盐水电池的结构如图所示，下列说法中不正确的是
（ ）。
A．水果电池可以将化学能转化为电能
B．V形发光板里面的若干个发光二极管具有单向导电性
C．盐水电池通电时，锌片是正极
D．铜片和电压表之间的导线中电子的运动方向是从电压表到铜片
【变式1-2】（2024·云南昭通·二模）下列物理量最接近实际的是（ ）。
A．托起两个鸡蛋的力约为500N B．水分子的直径约为10mm
C．我国家庭电路的电压约为36V D．人的正常体温约为37℃
问问题题二二：：电电压压表表的的使使用用
1.电压表的连接：在用电压表测电路两端电压时，要注意以下几点：
（1）必须把电压表并联在被测电路两端，即需要测哪部分两端的电压，就把电压表并联在哪部分电
路两端；
（2）要使电流从“+”接线柱流入，从“-”接线柱流出。
2.电压表的读数
（1）根据表盘上所标的符号，判断电表是电压表还是电流表；
（2）根据连接的接线柱判断所选的量程；
（3）看分度值；
（4）看指针位置，确定示数。
3.判断电压表测量对象：“去源法”判断电压表测量对象
以电压表接在电路中的两个连接点为分点，可将电路分成两部分，将两点间含有电源的电路“去
掉”，看电压表与哪个用电器组成闭合电路，电压表测量的就是哪个用电器两端电压。4.电压表、电流表对电路的影响：在判断含电表电路的结构时，可先在“心”里面“去表”：（1）
把电流表当做一条导线；（2）把电压表当做一个断开的开关。这样就可以把一个看似复杂的电路简化，
然后认准各电表测量的对象，对电路作出准确的判断。
5.电路中电压表与电流表的判断：巧解电表填空题
（1）电流路径法：根据设计要求在电路图上画出电流的路径，在电流路径上的电表是电流表；不在
电流路径上的电表是电压表。
（2）假设法：即任意假设某处的电表类型，再看该假设是否符合要求，逐一分析得到正确的答案。
【典例2】（23-24九年级上·江苏宿迁·期末）关于电流表和电压表使用，下列说法错误的是（
）。
A．使用前都应先检查指针是否指零，如有偏差则需将指针调至零位
B．电流表串联在电路中，电压表并联在待测电路中
C．绝不允许把电压表直接连接到电源的两极
D．被测值的大小不能超过电表的量程
【变式2-1】（23-24九年级下·重庆荣昌·阶段练习）勤思考、爱动手的小胖取半个橙子，把铜
片、铁片插入其中，就制成了水果电池。用电压表测量水果电池的电压，如图所示。下列说法正确的是
（ ）。
A．铁片是水果电池的正极
B．该水果电池的电压是0.6V
C．水果电池工作时将内能转化为电能
D．将插入的铁片和铜片的位置互换，电压表指针转向改变
【变式2-2】（2024·山东青岛·一模）如图所示，电源电压不变，闭合开关，电压表 的示数为
3V，电压表 的示数为1.6V。那么下列说法中不正确的是（ ）。
A．电源电压为3V， 两端电压为1.4V
B．灯泡 和 串联， 测量电源电压
C．灯泡 和 串联， 测量电源电压
D．断开开关S后，将电压表都换成电流表， 与 并联问问题题三三：：用用电电压压表表判判断断电电路路故故障障
用电压表判断电路故障
（1）与电压表并联的电路短路；
无示数
（2）与电压表并联的电路以外的电路断路
有示数且等于电源电压 说明与电压表并联的电路断路，电压表的两个接线柱与电源构成通路
【典例3】（2024·安徽芜湖·二模）如图所示电路，闭合开关，发现两灯泡都不亮，电压表 、
的示数几乎相同，已知故障发生在灯泡 或 中，则下列判断正确的是（ ）。
A． 短路 B． 断路 C． 短路 D． 断路
【变式3-1】（2024·北京通州·一模）图中所示电路，闭合开关S后，灯泡 、 都不发光，电
流表示数几乎为零，电压表示数约为3V。已知两灯规格相同，则该电路故障可能是（ ）。
A．灯泡 断路 B．灯泡 断路
C．灯泡 短路 D．电流表处有短路
【变式3-2】（2024·湖北孝感·一模）如图甲所示的电路，闭合开关，L 和L 正常发光，过一会儿
1 2
两灯突然熄灭，将图乙所示的电压表接在灯泡L 两端，电压表指针有明显的偏转。若电路中只有一处故
2
障，则故障可能是（ ）。
A．L 断路 B．L 被短接 C．L 断路 D．L 被短接
1 1 2 2【【基基础础强强化化】】
1.下列说法中错误的是（ ）。
A．电源是提供电压的装置
B．电压是形成电流的原因
C．电流是自由电荷定向移动形成的
D．电路两端有电压就一定有电流
2.下列说法最接近实际的是（ ）。
A．一本物理课本的质量约为1500g B．一栋四层教学楼的高度约为15m
C．人们觉得舒适的环境温度约为42℃ D．智能手机工作电压约为220V
3.如图所示是电压表的表盘，其示数是（ ）。
A．2.05V B．2.5V C．10.5V D．12.5V
4.如图所示，为了测量小灯泡的电压，其中连接正确的是（ ）。
A． B． C． D．
5.如图所示，闭合开关S，电压表测的电压是（ ）。
A．R两端的电压 B．R两端的电压
1 2
C．电源和R两端的总电压 D．电源两端的电压
2
6．（22-23九年级下·广东韶关·阶段练习）如图所示的电路中，当开关S合上时，电压表V 测的
1
是（ ）。A．R两端的电压 B．电源的电压
1
C．R两端的电压 D．R和电源两端的电压
2 2
7．（2024·湖北恩施·一模）物理课上，小芳连接电路如图所示，当开关S闭合后，一只灯泡不发
光，电流表有示数，电压表无示数。若电路中只有一处故障，则故障可能是（ ）。
A．灯L 断路 B．灯L 短路 C．灯L 断路 D．灯L 短路
1 1 2 2
8.小明按如图甲所示的电路进行实验，闭合开关后两灯都正常发光，电压表V 的示数为3V，V 的示
1 2
数如图乙所示，此时V 的示数为________V，则L 两端的电压为______V。
2 1
【【素素养养提提升升】】
9．（2023·湖南长沙·模拟预测）我们在物理课堂中学习了很多测量工具，关于测量工具的使用下
列说法正确的是（ ）。
A．使用天平时应将物体放在右盘，砝码放在左盘
B．电流表要并联接入电路，可以直接接在电源两端
C．使用电压表前要检查指针是否对准零刻度处
D．测量长度时，必须从尺的零刻线开始测量，否则测量就是错误的
10．（2024·湖北武汉·模拟预测）如图所示的电路中，闭合开关，发现电压表指针不偏转。若电
路中只有一处故障，且故障发生在R或R上，下列说法正确的是（ ）。
1 2A．若电流表指针偏转，则故障为 R被短接
1
B．若电流表指针偏转，则故障为 R断路
2
C．若电流表指针不偏转，则故障为R被短接
2
D．若电流表指针不偏转，则故障为 R断路
1
11．（2024·甘肃武威·一模）如图所示，电源电压是6V，闭合开关电压表的示数是2V，则L 两端
2
的电压是（ ）。
A．2V B．6V C．4V D．8V
12．（2024·山东淄博·一模）如图所示，是小李“探究串联电路中电流和电压规律”的实验电
路。电源电压3V保持不变，闭合开关后，电压表测量的是 两端的电压。断开开关，将导线a从接
线柱A换接到B，闭合开关，发现，电压表有示数，电流表没有示数，两灯泡均不亮，则电路故障原因可
能是 ；排除故障，闭合开关，读出电压表示数为2V，则灯泡 两端电压为 V。
13．（23-24九年级上·甘肃兰州·期末）用一个电流表和电压表分别测量流过定值电阻的电流和它
两端的电压，请用铅笔连线组成一个完整的电路。（电源由2节干电池串联组成）
【【能能力力培培优优】】
14．（22-23九年级上·天津和平·期中）如图所示电路中，下列说法中正确的是（ ）。A．如果①为电流表，②、③为电压表，该电路为串联电路
B．如果①为电流表，②、③为电压表，表②、表③的示数之和等于电源电压
C．如果①、②、③均为电流表，该电路为串联电路
D．如果①、②、③均为电流表，示数分别为0.9A、0.8A、0.4A，则通过灯L 的电流数为0.3A
2
15．（2023九年级·上海·专题练习）请用笔画线代替导线，将图（a）中的实物连接成正确电路，
要求：电流表测通过小灯的电流，电压表测小灯两端的电压。若电路中的电流为0.26 A，请在图（b）中
标出电流表指针的位置及其所连接的接线柱。
