第第十十六六章章 电电压压和和电电阻阻（（解解析析版版））
课课时时1166..11 电电压压
2022年课程标准 物理素养
物理观念：理解电压的概念；知道电压的单位及其换算关系；
科学思维：知道电压的作用和电源是提供电压的装置；
3.4.2知道电压、电流和电阻。
科学探究：掌握电压表的用途与符号，会使用电压表测量电
3.4.3会使用电流表和电压表。
压。
科学态度与责任：了解生活中常见电源电压值。

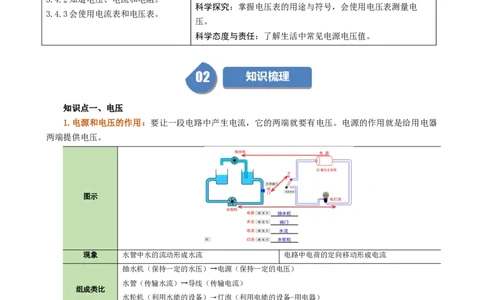

知知识识点点一一、、电电压压
1.电源和电压的作用：要让一段电路中产生电流，它的两端就要有电压。电源的作用就是给用电器
两端提供电压。
图示
现象 水管中水的流动形成水流 电路中电荷的定向移动形成电流
抽水机（保持一定的水压）→电源（保持一定的电压）
水管（传输水流）→导线（传输电流）
组成类比
水轮机（利用水能的设备）→灯泡（利用电能的设备-用电器）
阀门（控制水流的通断）→开关（控制电流的通断）
（1）水的定向流动形成水流； （1）电荷定向移动形成电流；
分析 （2）水压是水定向流动形成水流的原因； （2）电压是是定向移动形成电流的原因；
（3）抽水机是产生水压的装置。 （3）电源时提供电压的装置。
作用 抽水机提供水压形成持续水流 电源提供电压形成持续电流
总结（类比 （1）电压是形成电流的原因；
法） （2）电源时提供电压的装置
特别提醒：
（1）某段电路中有电流，该电路两端一定有电压；某段电路两端有电压，该段电路中不一定有电流。因为电路中是否有电流还取决于电路是不是通路。要是电路中有持续的电流，必须同时满足两个条
件：①有电源提供电压；②电路是通路。
（2）不能说电路哪一点存在电压，表述电压时，必须指明电路中“哪一部分电路（或哪个用电器）
两端的电压”，或“哪两点间的电压”。
（3）从能量角度看，对外供电时，电源提供用电器把电能转化为其他形式的能。
22..电电压压的的符符号号单单位位
（1）符号：物理学中，电压常用“U”表示。
（2）单位
①在国际单位制中，电压单位是伏特（简称为伏，符号是V）；
②电压常用单位还有：千伏（kV）、毫伏（mV）、微伏（μV）。
③换算关系：1kV＝1000V，1V＝1000mV，1mV＝1000μV。

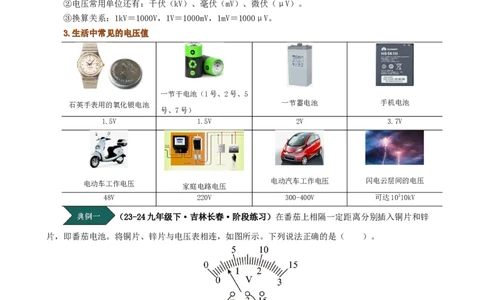

33..生生活活中中常常见见的的电电压压值值
一节干电池（1号、2号、5
石英手表用的氧化银电池 一节蓄电池 手机电池
号、7号）
1.5V 1.5V 2V 3.7V
电动汽车工作电压 闪电云层间的电压
电动车工作电压
家庭电路电压
48V 220V 300-400V 可达10310kV
（23-24九年级下·吉林长春·阶段练习）在番茄上相隔一定距离分别插入铜片和锌
片，即番茄电池。将铜片、锌片与电压表相连，如图所示。下列说法正确的是（ ）。
A．锌片是番茄电池的正极
B．电压表直接接在番茄电池上，会损坏电压表
C．组成电路后，电流将从锌片流出番茄电池
D．番茄电池可将化学能转化为电能
【答案】D。【解析】A．由图可知，与电压表正接线柱“3”相连的为铜片，且图中电压表指针正向偏转，所以
铜片为番茄电池的正极，故A错误；
B．由图可知，电压表示数较小，小于电压表的量程，因此将电压表直接接在该番茄电池上，不会损
坏电压表，故B错误；
C．铜片为番茄电池的正极，锌片为番茄电池的负极，根据电源外部的电流方向可知，则番茄电池形
成通路后，电流从铜片流出、从锌片流入，故C错误；
D．番茄电池中储存有化学能，工作时将化学能转化为电能，故D正确。
故选D。
知知识识点点二二、、电电压压的的测测量量

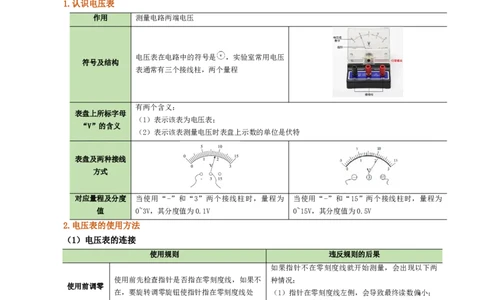

1.认识电压表
作用 测量电路两端电压
电压表在电路中的符号是 ，实验室常用电压
符号及结构
表通常有三个接线柱，两个量程
有两个含义：
表盘上所标字母
（1）表示该表为电压表；
“V”的含义
（2）表示该表测量电压时表盘上示数的单位是伏特
表盘及两种接线
方式
对应量程及分度 当使用“-”和“3”两个接线柱时，量程为 当使用“-”和“15”两个接线柱时，量程为
值 0~3V，其分度值为0.1V 0~15V，其分度值为0.5V
2.电压表的使用方法
（1）电压表的连接
使用规则 违反规则的后果
如果指针不在零刻度线就开始测量，会出现以下两
使用前先检查指针是否指在零刻度线，如果不 种情况：
使用前调零
在，要旋转调零旋钮使指针指在零刻度线处 （1）指针在零刻度线左侧，会导致最终读数偏小；
（2）指针在零刻度线右侧，会导致最终读数偏大
若将电压表与待测用电器串联，此时虽然电压表不
与用电器并 连线时，测哪个用电器电压，就要把电压表与
至于被烧坏，但这样的电路近似断路，测不出待测
联 哪个用电器相并联
用电器两端电压
接 线 要
标有“+”的接线柱接电源的正极，标有“-” 如果“+”“-”接线柱接反，会使电压表的指针反
“ +” 进
的接线柱接电源的负极 向偏转，损坏电压表
“-”出
所测电压不能超过所选量程； 如果测量的电压超过所选量程，无法读数还容易损
选择合适的
在不超过量程的前提下，尽可能选用小量程测 坏电压表；
量程
电压，以提高测量精度 如果选择量程过大，例如可选择量程0~3V时，选用0~15V，测量误差较大
可直接连接 电压表可直接接在电源“+”“-”极两端，此时测量的就是电源电压
到电源两极 注意：此时如果所选量程小于电源电压，可能会烧坏电压表
特别提醒：“试触法”确定电压表量程：用电压表测量电压时，若不确定待测电压的高低，需用试
触法确定量程。
试触时的现象 处理办法
指针向零刻度线左侧偏转 “+”“-”接线柱接反了，应检查电路连接情况
可能电路中有断路，也可能与电压表并联的用电器短
指针完全不动 路，还可能是电压表连接线断开，要逐一检查，排除故
障
指针偏转很小，在零刻度线附近 换用小量程
指针偏转超过最大值 电压较大，要换用更大量程

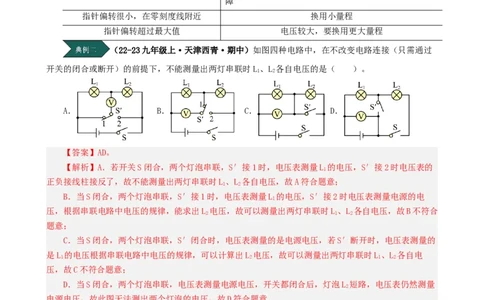

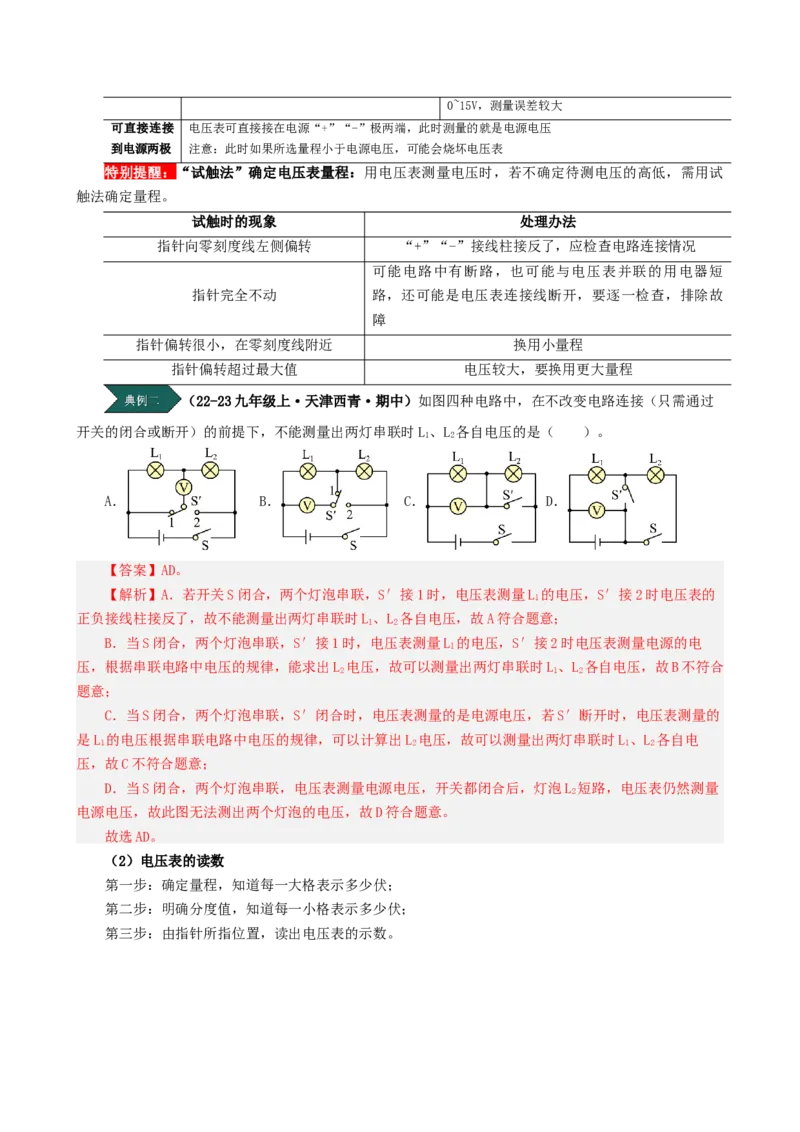

（22-23九年级上·天津西青·期中）如图四种电路中，在不改变电路连接（只需通过
开关的闭合或断开）的前提下，不能测量出两灯串联时L、L 各自电压的是（ ）。
1 2
A． B． C． D．
【答案】AD。
【解析】A．若开关S闭合，两个灯泡串联，S′接1时，电压表测量L 的电压，S′接2时电压表的
l
正负接线柱接反了，故不能测量出两灯串联时L、L 各自电压，故A符合题意；
l 2
B．当S闭合，两个灯泡串联，S′接1时，电压表测量L 的电压，S′接2时电压表测量电源的电
l
压，根据串联电路中电压的规律，能求出L 电压，故可以测量出两灯串联时L、L 各自电压，故B不符合
2 l 2
题意；
C．当S闭合，两个灯泡串联，S′闭合时，电压表测量的是电源电压，若S′断开时，电压表测量的
是L 的电压根据串联电路中电压的规律，可以计算出L 电压，故可以测量出两灯串联时L、L 各自电
l 2 l 2
压，故C不符合题意；
D．当S闭合，两个灯泡串联，电压表测量电源电压，开关都闭合后，灯泡L 短路，电压表仍然测量
2
电源电压，故此图无法测出两个灯泡的电压，故D符合题意。
故选AD。
（2）电压表的读数
第一步：确定量程，知道每一大格表示多少伏；
第二步：明确分度值，知道每一小格表示多少伏；
第三步：由指针所指位置，读出电压表的示数。（1）量程：0~3V，一大格1V；（2）一小格：0.1V；（3）示数：1.7V。
特别提醒：电压表的特殊读法
电压表指针指在同一位置时，选用0~15V量程时的分度值和读数是选用量程0~3V量程时的5倍。因
此，若其中的一个量程的刻度值模糊不清时，可根据另一个量程的刻度值进行读数，然后按照倍数关
系，算出电压的大小。
辨析比较：电压表、电流表的比较
仪表 电压表 电流表
用途 测电压 测电流
标志 表盘上标有“V”（即电压单位是V） 表盘上标有“A”（即电流单位是A）
电路符号
不 量程 0~3V 0~15V 0~0.6A 0~3A
同 对应分度值 0.1V 0.5V 0.02A 0.1A
点
连接方式 与被测电路（用电器）并联 与被测用电器串联
与电源连接 可以直接接在电源两端，此时电压表的示数 绝对不允许直接接在电源的两极上，否则会
为电源电压 损坏电流表和电源
对电路影响 相对于断路 相对于导线（短路）
（1）使用前都要调零；
（2）都要使电流从“+”接线柱流入，从“-”接线柱流出；
相同点
（3）所测电压（或电流）都不能超过仪表量程；
（4）都可用试触法选择合适量程
3.用电压表测电压
【实验过程】如图所示，先将电压表接在小灯泡两端，接通电路，读取电压表的示数；再将电压表
接在电源两端，接通电路，读取电压表示数。
【实验现象】电压表两次示数相同。
【实验结论】在只有一个用电器的电路中，用电器两端电压与电源两端电压相等。

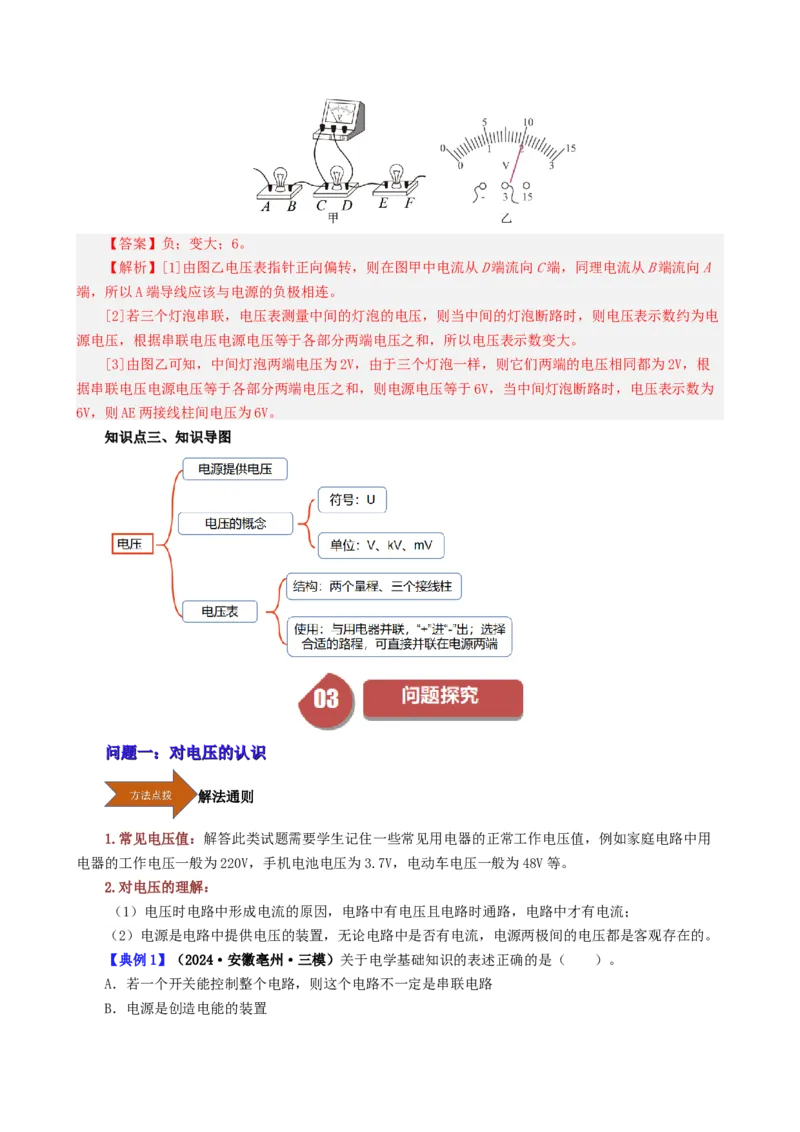

（21-22九年级上·湖北武汉·期中）如图甲所示，将三个规格相同小灯泡接入电路，
用电压表测量其中一个小灯泡两端的电压，示数如图乙所示。A端导线应与电源的 极相连，若中间
一个灯泡断路，电压表示数将 （填“变大”、“变小”或“不变”），AE两接线柱间电压为
V。【答案】负；变大；6。
【解析】[1]由图乙电压表指针正向偏转，则在图甲中电流从D端流向C端，同理电流从B端流向A
端，所以A端导线应该与电源的负极相连。
[2]若三个灯泡串联，电压表测量中间的灯泡的电压，则当中间的灯泡断路时，则电压表示数约为电
源电压，根据串联电压电源电压等于各部分两端电压之和，所以电压表示数变大。
[3]由图乙可知，中间灯泡两端电压为2V，由于三个灯泡一样，则它们两端的电压相同都为2V，根
据串联电压电源电压等于各部分两端电压之和，则电源电压等于6V，当中间灯泡断路时，电压表示数为
6V，则AE两接线柱间电压为6V。
知知识识点点三三、、知知识识导导图图
问问题题一一：：对对电电压压的的认认识识
解法通则
1.常见电压值：解答此类试题需要学生记住一些常见用电器的正常工作电压值，例如家庭电路中用
电器的工作电压一般为220V，手机电池电压为3.7V，电动车电压一般为48V等。
2.对电压的理解：
（1）电压时电路中形成电流的原因，电路中有电压且电路时通路，电路中才有电流；
（2）电源是电路中提供电压的装置，无论电路中是否有电流，电源两极间的电压都是客观存在的。
【典例1】（2024·安徽亳州·三模）关于电学基础知识的表述正确的是（ ）。
A．若一个开关能控制整个电路，则这个电路不一定是串联电路
B．电源是创造电能的装置C．电流的方向就是电子的移动方向
D．对人体安全的电压是36V
【答案】A。
【解析】A．若一个开关能控制整个电路，则这个电路可能是串联电路，也可能是开关在干路上的并
联电路，故A正确；
B．电源是提供电能的装置，故B错误；
C．电流的方向就是电子定向移动的反方向，故C错误；
D．对人体安全的电压是不超过36V，故D错误。
故选A。

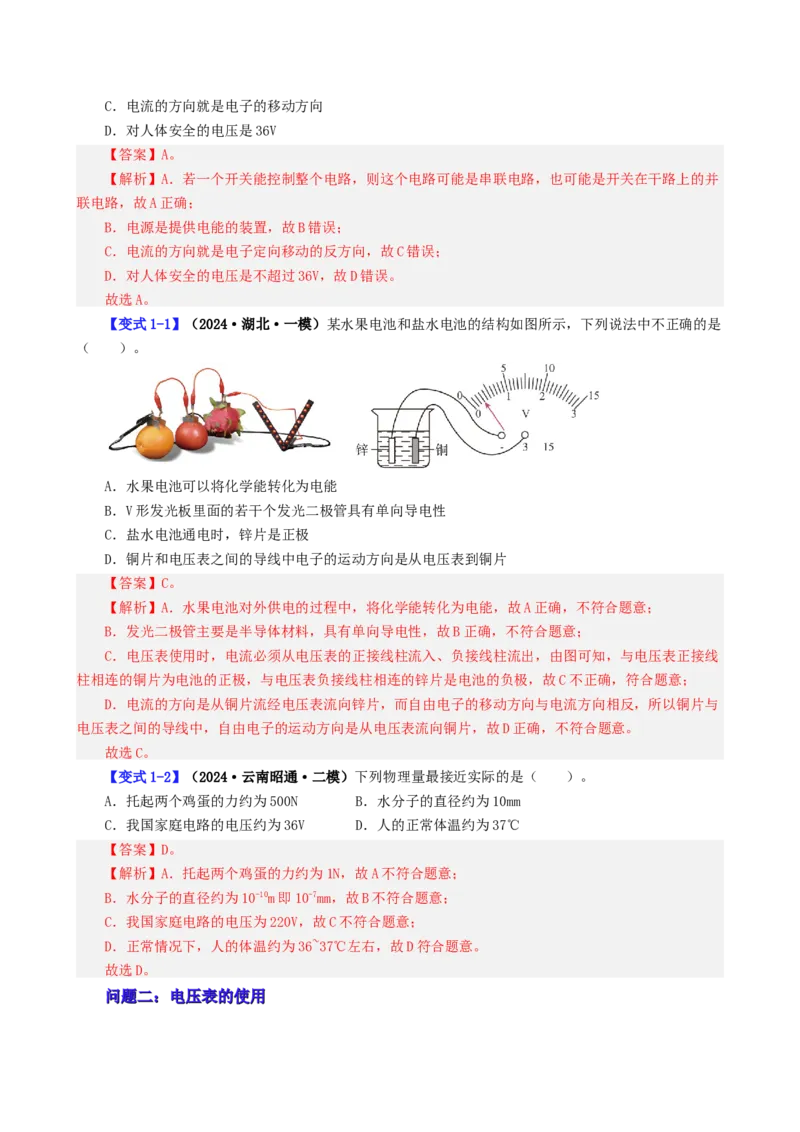

【变式1-1】（2024·湖北·一模）某水果电池和盐水电池的结构如图所示，下列说法中不正确的是
（ ）。
A．水果电池可以将化学能转化为电能
B．V形发光板里面的若干个发光二极管具有单向导电性
C．盐水电池通电时，锌片是正极
D．铜片和电压表之间的导线中电子的运动方向是从电压表到铜片
【答案】C。
【解析】A．水果电池对外供电的过程中，将化学能转化为电能，故A正确，不符合题意；
B．发光二极管主要是半导体材料，具有单向导电性，故B正确，不符合题意；
C．电压表使用时，电流必须从电压表的正接线柱流入、负接线柱流出，由图可知，与电压表正接线
柱相连的铜片为电池的正极，与电压表负接线柱相连的锌片是电池的负极，故C不正确，符合题意；
D．电流的方向是从铜片流经电压表流向锌片，而自由电子的移动方向与电流方向相反，所以铜片与
电压表之间的导线中，自由电子的运动方向是从电压表流向铜片，故D正确，不符合题意。
故选C。
【变式1-2】（2024·云南昭通·二模）下列物理量最接近实际的是（ ）。
A．托起两个鸡蛋的力约为500N B．水分子的直径约为10mm
C．我国家庭电路的电压约为36V D．人的正常体温约为37℃
【答案】D。
【解析】A．托起两个鸡蛋的力约为1N，故A不符合题意；
B．水分子的直径约为10-10m即10-7mm，故B不符合题意；
C．我国家庭电路的电压为220V，故C不符合题意；
D．正常情况下，人的体温约为36~37℃左右，故D符合题意。
故选D。

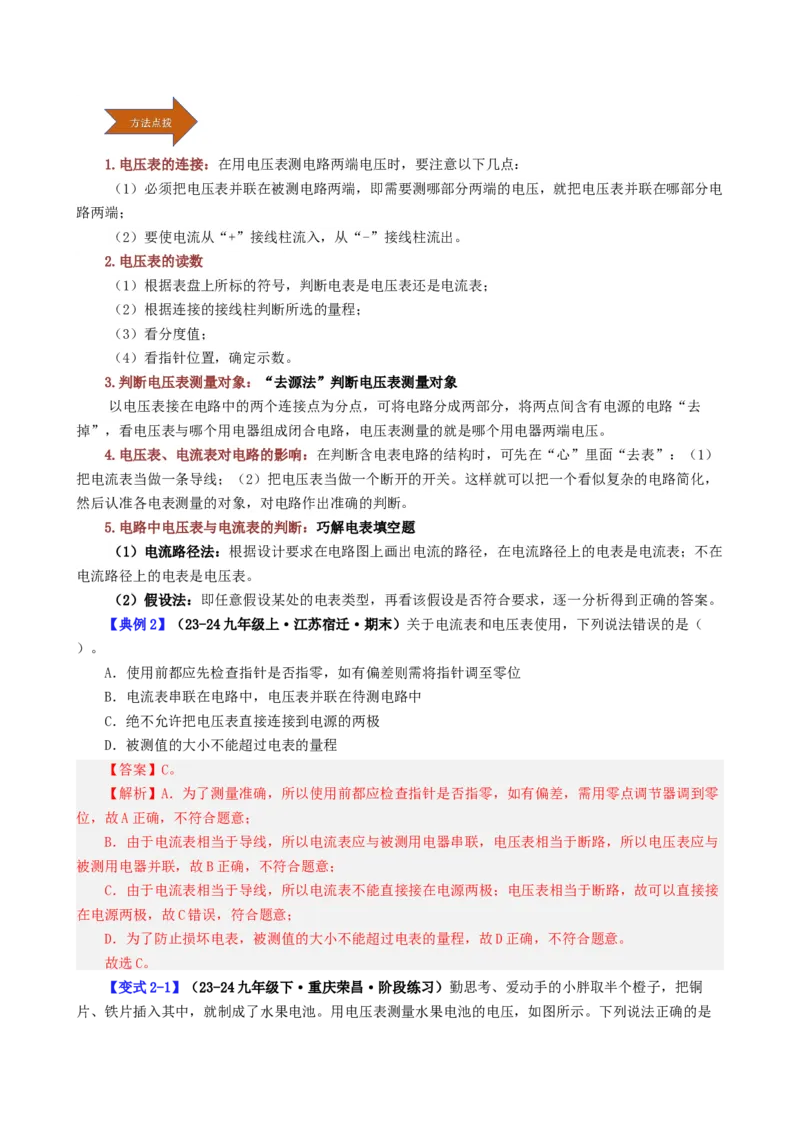

问问题题二二：：电电压压表表的的使使用用1.电压表的连接：在用电压表测电路两端电压时，要注意以下几点：
（1）必须把电压表并联在被测电路两端，即需要测哪部分两端的电压，就把电压表并联在哪部分电
路两端；
（2）要使电流从“+”接线柱流入，从“-”接线柱流出。
2.电压表的读数
（1）根据表盘上所标的符号，判断电表是电压表还是电流表；
（2）根据连接的接线柱判断所选的量程；
（3）看分度值；
（4）看指针位置，确定示数。
3.判断电压表测量对象：“去源法”判断电压表测量对象
以电压表接在电路中的两个连接点为分点，可将电路分成两部分，将两点间含有电源的电路“去
掉”，看电压表与哪个用电器组成闭合电路，电压表测量的就是哪个用电器两端电压。
4.电压表、电流表对电路的影响：在判断含电表电路的结构时，可先在“心”里面“去表”：（1）
把电流表当做一条导线；（2）把电压表当做一个断开的开关。这样就可以把一个看似复杂的电路简化，
然后认准各电表测量的对象，对电路作出准确的判断。
5.电路中电压表与电流表的判断：巧解电表填空题
（1）电流路径法：根据设计要求在电路图上画出电流的路径，在电流路径上的电表是电流表；不在
电流路径上的电表是电压表。
（2）假设法：即任意假设某处的电表类型，再看该假设是否符合要求，逐一分析得到正确的答案。
【典例2】（23-24九年级上·江苏宿迁·期末）关于电流表和电压表使用，下列说法错误的是（
）。
A．使用前都应先检查指针是否指零，如有偏差则需将指针调至零位
B．电流表串联在电路中，电压表并联在待测电路中
C．绝不允许把电压表直接连接到电源的两极
D．被测值的大小不能超过电表的量程
【答案】C。
【解析】A．为了测量准确，所以使用前都应检查指针是否指零，如有偏差，需用零点调节器调到零
位，故A正确，不符合题意；
B．由于电流表相当于导线，所以电流表应与被测用电器串联，电压表相当于断路，所以电压表应与
被测用电器并联，故B正确，不符合题意；
C．由于电流表相当于导线，所以电流表不能直接接在电源两极；电压表相当于断路，故可以直接接
在电源两极，故C错误，符合题意；
D．为了防止损坏电表，被测值的大小不能超过电表的量程，故D正确，不符合题意。
故选C。

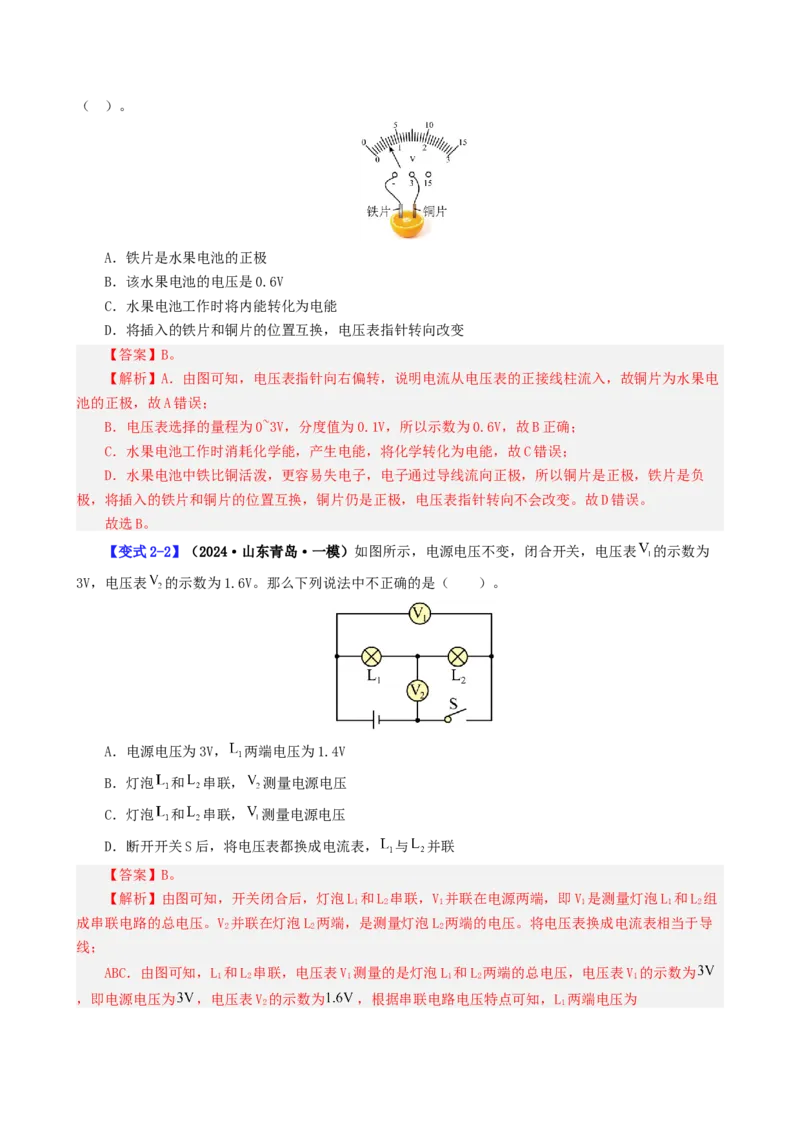

【变式2-1】（23-24九年级下·重庆荣昌·阶段练习）勤思考、爱动手的小胖取半个橙子，把铜
片、铁片插入其中，就制成了水果电池。用电压表测量水果电池的电压，如图所示。下列说法正确的是（ ）。
A．铁片是水果电池的正极
B．该水果电池的电压是0.6V
C．水果电池工作时将内能转化为电能
D．将插入的铁片和铜片的位置互换，电压表指针转向改变
【答案】B。
【解析】A．由图可知，电压表指针向右偏转，说明电流从电压表的正接线柱流入，故铜片为水果电
池的正极，故A错误；
B．电压表选择的量程为0~3V，分度值为0.1V，所以示数为0.6V，故B正确；
C．水果电池工作时消耗化学能，产生电能，将化学转化为电能，故C错误；
D．水果电池中铁比铜活泼，更容易失电子，电子通过导线流向正极，所以铜片是正极，铁片是负
极，将插入的铁片和铜片的位置互换，铜片仍是正极，电压表指针转向不会改变。故D错误。
故选B。
【变式2-2】（2024·山东青岛·一模）如图所示，电源电压不变，闭合开关，电压表 的示数为
3V，电压表 的示数为1.6V。那么下列说法中不正确的是（ ）。
A．电源电压为3V， 两端电压为1.4V
B．灯泡 和 串联， 测量电源电压
C．灯泡 和 串联， 测量电源电压
D．断开开关S后，将电压表都换成电流表， 与 并联
【答案】B。
【解析】由图可知，开关闭合后，灯泡L 和L 串联，V 并联在电源两端，即V 是测量灯泡L 和L 组
1 2 1 1 1 2
成串联电路的总电压。V 并联在灯泡L 两端，是测量灯泡L 两端的电压。将电压表换成电流表相当于导
2 2 2
线；
ABC．由图可知，L 和L 串联，电压表V 测量的是灯泡L 和L 两端的总电压，电压表V 的示数为
1 2 1 1 2 1
，即电源电压为 ，电压表V 的示数为 ，根据串联电路电压特点可知，L 两端电压为
2 1故AC正确，不符合题意，B错误，符合题意；
D．由图可知，断开开关后，将电压表都换成电流表，其中一支电流表测量干路电流，另一支电流表
与灯泡L 串联后在与灯泡L 并联，即此时灯泡L 和L 并联，故D正确，不符合题意。
2 1 1 2
故选B。

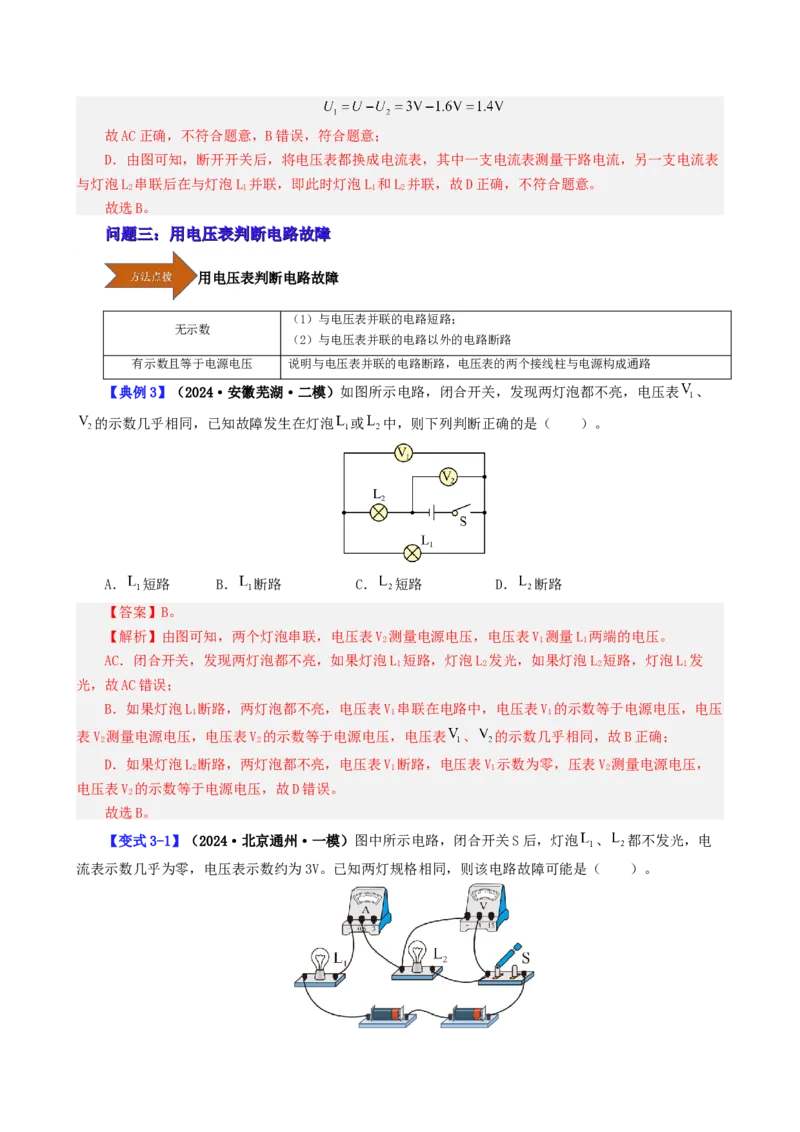

问问题题三三：：用用电电压压表表判判断断电电路路故故障障
用电压表判断电路故障
（1）与电压表并联的电路短路；
无示数
（2）与电压表并联的电路以外的电路断路
有示数且等于电源电压 说明与电压表并联的电路断路，电压表的两个接线柱与电源构成通路
【典例3】（2024·安徽芜湖·二模）如图所示电路，闭合开关，发现两灯泡都不亮，电压表 、
的示数几乎相同，已知故障发生在灯泡 或 中，则下列判断正确的是（ ）。
A． 短路 B． 断路 C． 短路 D． 断路
【答案】B。
【解析】由图可知，两个灯泡串联，电压表V 测量电源电压，电压表V 测量L 两端的电压。
2 1 1
AC．闭合开关，发现两灯泡都不亮，如果灯泡L 短路，灯泡L 发光，如果灯泡L 短路，灯泡L 发
1 2 2 1
光，故AC错误；
B．如果灯泡L 断路，两灯泡都不亮，电压表V 串联在电路中，电压表V 的示数等于电源电压，电压
1 1 1
表V 测量电源电压，电压表V 的示数等于电源电压，电压表 、 的示数几乎相同，故B正确；
2 2
D．如果灯泡L 断路，两灯泡都不亮，电压表V 断路，电压表V 示数为零，压表V 测量电源电压，
2 1 1 2
电压表V 的示数等于电源电压，故D错误。
2
故选B。
【变式3-1】（2024·北京通州·一模）图中所示电路，闭合开关S后，灯泡 、 都不发光，电
流表示数几乎为零，电压表示数约为3V。已知两灯规格相同，则该电路故障可能是（ ）。A．灯泡 断路 B．灯泡 断路
C．灯泡 短路 D．电流表处有短路
【答案】B。
【解析】分析电路可知，两灯串联，电压表测 电压，电流表测电路电流。闭合开关S后，灯泡
、 都不发光，电流表示数几乎为零，说明电路发生断路，电压表示数约为3V，则说明电压表两端与电
源相通，故电路故障可能是灯泡 断路。故B符合题意，ACD不符合题意。
故选B。

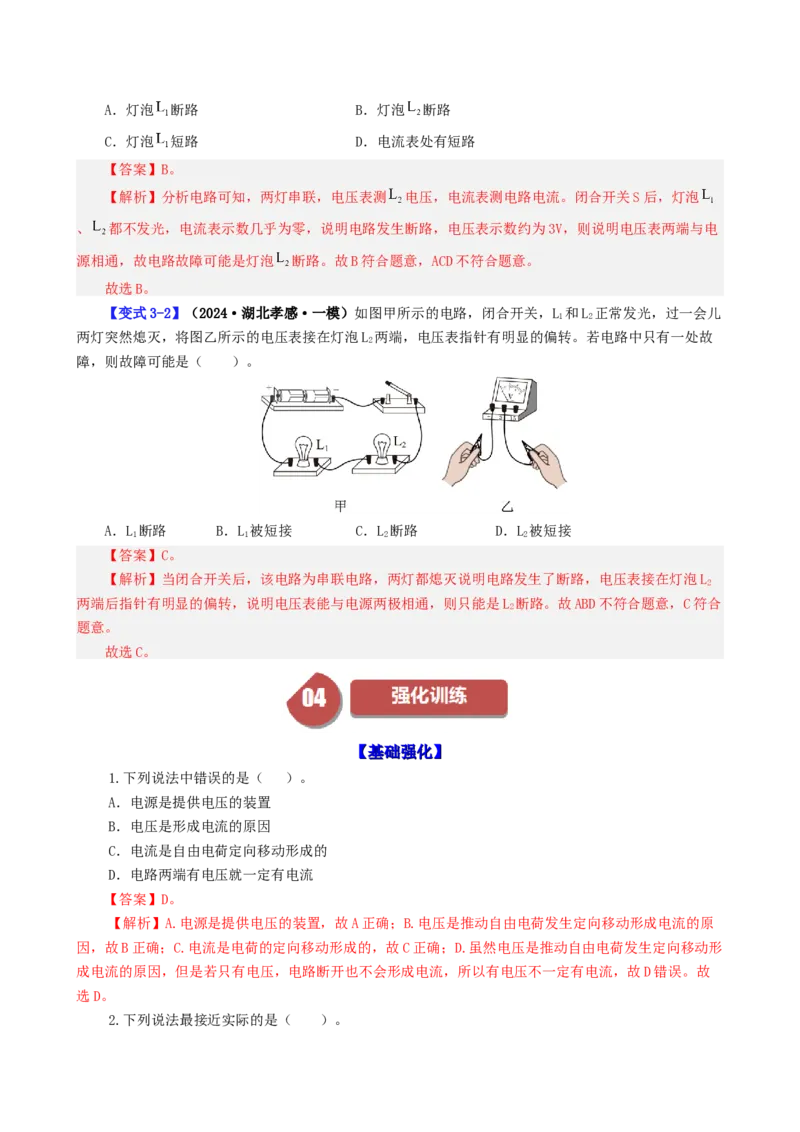

【变式3-2】（2024·湖北孝感·一模）如图甲所示的电路，闭合开关，L 和L 正常发光，过一会儿
1 2
两灯突然熄灭，将图乙所示的电压表接在灯泡L 两端，电压表指针有明显的偏转。若电路中只有一处故
2
障，则故障可能是（ ）。
A．L 断路 B．L 被短接 C．L 断路 D．L 被短接
1 1 2 2
【答案】C。
【解析】当闭合开关后，该电路为串联电路，两灯都熄灭说明电路发生了断路，电压表接在灯泡L
2
两端后指针有明显的偏转，说明电压表能与电源两极相通，则只能是L 断路。故ABD不符合题意，C符合
2
题意。
故选C。
【【基基础础强强化化】】
1.下列说法中错误的是（ ）。
A．电源是提供电压的装置
B．电压是形成电流的原因
C．电流是自由电荷定向移动形成的
D．电路两端有电压就一定有电流
【答案】D。
【解析】A.电源是提供电压的装置，故A正确；B.电压是推动自由电荷发生定向移动形成电流的原
因，故B正确；C.电流是电荷的定向移动形成的，故C正确；D.虽然电压是推动自由电荷发生定向移动形
成电流的原因，但是若只有电压，电路断开也不会形成电流，所以有电压不一定有电流，故D错误。故
选D。
2.下列说法最接近实际的是（ ）。A．一本物理课本的质量约为1500g B．一栋四层教学楼的高度约为15m
C．人们觉得舒适的环境温度约为42℃ D．智能手机工作电压约为220V
【答案】B。
【解析】A．一个苹果的质量在200g左右，一本物理课本的质量与此差不多，在200g左右，故A不
符合题意；
B．每层教学楼高约为4米，所以一栋四层教学楼的高度约为15m，故B符合题意；
C．人体正常体温在37℃左右，感觉舒适的温度在23℃左右，故C不符合题意；
D．智能手机工作电压约为3.7V，家庭电路的电压为220V，故D不符合题意。
故选B。
3.如图所示是电压表的表盘，其示数是（ ）。
A．2.05V B．2.5V C．10.5V D．12.5V
【答案】B。
【解析】由图示知，电压表所选量程为0~3V，对应的分度值为0.1V，示数为2.5V，故ACD不符合题
意B符合题意。
故选B。
4.如图所示，为了测量小灯泡的电压，其中连接正确的是（ ）。
A． B． C． D．
【答案】A。
【解析】A．电压表与小灯泡并联，并且正负接线柱正确，故A正确；
B．电压表与开关并联，开关闭合，电压表被短路，故B错误；
C．电压表串联在电路中，故C错误；
D．电压表的正负接线柱接错了，故D错误。故选A。
5.如图所示，闭合开关S，电压表测的电压是（ ）。
A．R两端的电压 B．R两端的电压
1 2
C．电源和R两端的总电压 D．电源两端的电压
2
【答案】A。【解析】电压表测电压时应与被测电路并联，由电路图可知，R和R串联，电压表与R并联，测量
1 2 1
的是R两端的电压。故BCD不符合题意，A符合题意。
1
故选A。

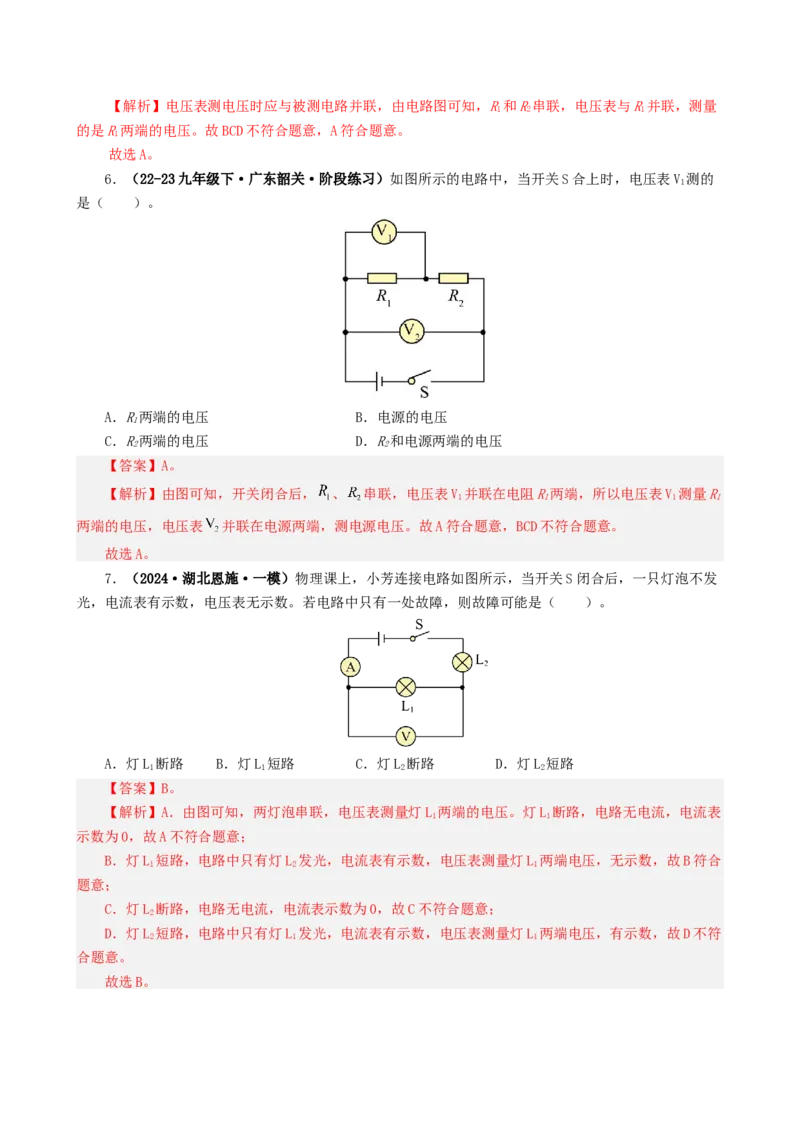

6．（22-23九年级下·广东韶关·阶段练习）如图所示的电路中，当开关S合上时，电压表V 测的
1
是（ ）。
A．R两端的电压 B．电源的电压
1
C．R两端的电压 D．R和电源两端的电压
2 2
【答案】A。
【解析】由图可知，开关闭合后， 、 串联，电压表V 并联在电阻R两端，所以电压表V 测量R
1 1 1 1
两端的电压，电压表 并联在电源两端，测电源电压。故A符合题意，BCD不符合题意。
故选A。
7．（2024·湖北恩施·一模）物理课上，小芳连接电路如图所示，当开关S闭合后，一只灯泡不发
光，电流表有示数，电压表无示数。若电路中只有一处故障，则故障可能是（ ）。
A．灯L 断路 B．灯L 短路 C．灯L 断路 D．灯L 短路
1 1 2 2
【答案】B。
【解析】A．由图可知，两灯泡串联，电压表测量灯L 两端的电压。灯L 断路，电路无电流，电流表
1 1
示数为0，故A不符合题意；
B．灯L 短路，电路中只有灯L 发光，电流表有示数，电压表测量灯L 两端电压，无示数，故B符合
1 2 1
题意；
C．灯L 断路，电路无电流，电流表示数为0，故C不符合题意；
2
D．灯L 短路，电路中只有灯L 发光，电流表有示数，电压表测量灯L 两端电压，有示数，故D不符
2 1 1
合题意。
故选B。8.小明按如图甲所示的电路进行实验，闭合开关后两灯都正常发光，电压表V 的示数为3V，V 的示
1 2
数如图乙所示，此时V 的示数为________V，则L 两端的电压为______V。
2 1
【答案】2；1。
【解析】(1)由电路图可知，L、L 串联，电压表V 测量串联电路两端电压，电压表V 测量L 两端电
1 2 1 2 2
压；由于串联电路两端电压大于各部分电压，所以V
2
的量程为0∼3V，分度值为0.1V，示数为2V。
(2)因为串联电路两端电压等于各部分电压之和，所以灯L 两端电压
1
U
1
=U−U
2
=3V−2V=1V
L 两端的电压为1V。
1
【【素素养养提提升升】】
9．（2023·湖南长沙·模拟预测）我们在物理课堂中学习了很多测量工具，关于测量工具的使用下
列说法正确的是（ ）。
A．使用天平时应将物体放在右盘，砝码放在左盘
B．电流表要并联接入电路，可以直接接在电源两端
C．使用电压表前要检查指针是否对准零刻度处
D．测量长度时，必须从尺的零刻线开始测量，否则测量就是错误的
【答案】C。
【解析】A．为了读数方便，使用天平时应将物体放在左盘，砝码放在右盘，故A错误；
B．电流表电阻很小要串联接入电路，不可以直接接在电源两端，故B错误；
C．使用电压表前要检查指针是否对准零刻度处，否则会导致读数偏大或偏小，故C正确；
D．测量长度时，必须从尺的零刻线或其他刻度线开始测量，否则测量就是错误的，故D错误。
故选C。
10．（2024·湖北武汉·模拟预测）如图所示的电路中，闭合开关，发现电压表指针不偏转。若电
路中只有一处故障，且故障发生在R或R上，下列说法正确的是（ ）。
1 2
A．若电流表指针偏转，则故障为 R被短接
1
B．若电流表指针偏转，则故障为 R断路
2
C．若电流表指针不偏转，则故障为R被短接
2D．若电流表指针不偏转，则故障为 R断路
1
【答案】D。

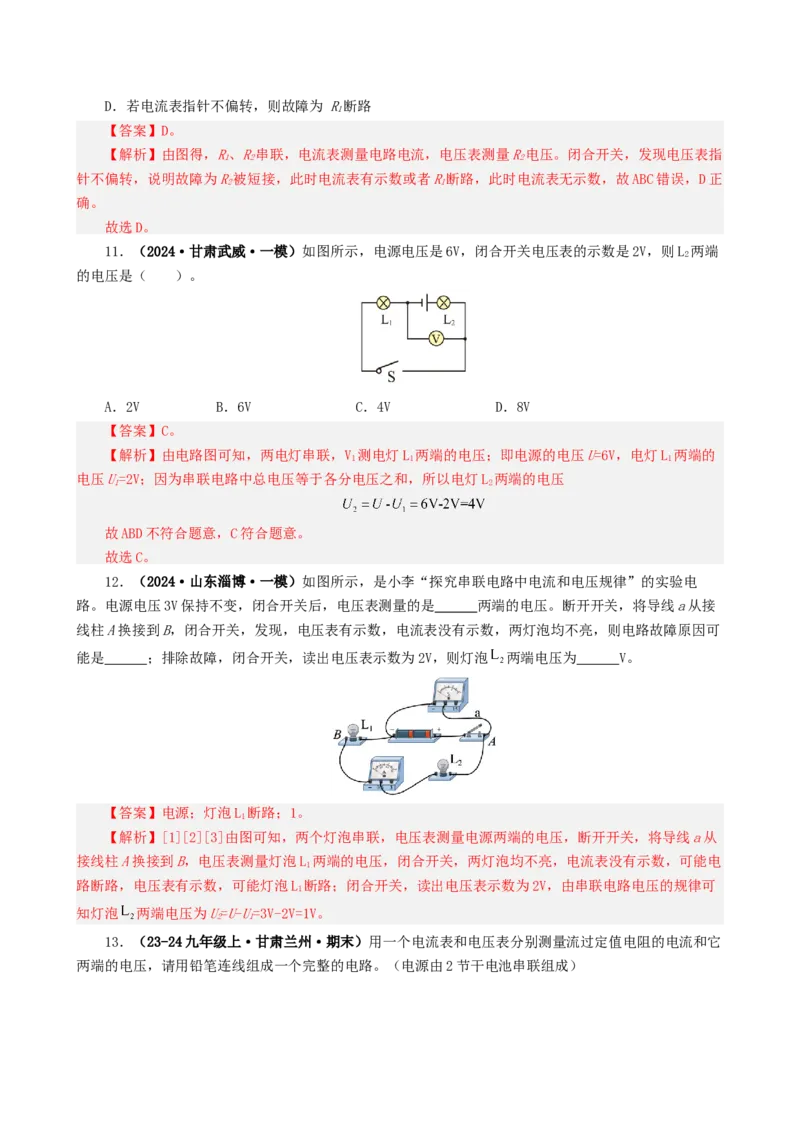

【解析】由图得，R、R串联，电流表测量电路电流，电压表测量R电压。闭合开关，发现电压表指
1 2 2
针不偏转，说明故障为R被短接，此时电流表有示数或者R断路，此时电流表无示数，故ABC错误，D正
2 1
确。
故选D。
11．（2024·甘肃武威·一模）如图所示，电源电压是6V，闭合开关电压表的示数是2V，则L 两端
2
的电压是（ ）。
A．2V B．6V C．4V D．8V
【答案】C。
【解析】由电路图可知，两电灯串联，V 测电灯L 两端的电压；即电源的电压U=6V，电灯L 两端的
1 1 1
电压U=2V；因为串联电路中总电压等于各分电压之和，所以电灯L 两端的电压
1 2
故ABD不符合题意，C符合题意。
故选C。
12．（2024·山东淄博·一模）如图所示，是小李“探究串联电路中电流和电压规律”的实验电
路。电源电压3V保持不变，闭合开关后，电压表测量的是 两端的电压。断开开关，将导线a从接
线柱A换接到B，闭合开关，发现，电压表有示数，电流表没有示数，两灯泡均不亮，则电路故障原因可
能是 ；排除故障，闭合开关，读出电压表示数为2V，则灯泡 两端电压为 V。
【答案】电源；灯泡L 断路；1。
1
【解析】[1][2][3]由图可知，两个灯泡串联，电压表测量电源两端的电压，断开开关，将导线a从
接线柱A换接到B，电压表测量灯泡L 两端的电压，闭合开关，两灯泡均不亮，电流表没有示数，可能电
1
路断路，电压表有示数，可能灯泡L 断路；闭合开关，读出电压表示数为2V，由串联电路电压的规律可
1
知灯泡 两端电压为U=U-U=3V-2V=1V。
2 1
13．（23-24九年级上·甘肃兰州·期末）用一个电流表和电压表分别测量流过定值电阻的电流和它
两端的电压，请用铅笔连线组成一个完整的电路。（电源由2节干电池串联组成）【解析】电流表和电压表分别测量流过定值电阻的电流和它两端的电压，所以电流表与定值电阻串
联，电压表与定值电阻并联，由于电源由2节干电池串联组成，电源电压为3V，所以电压表选择0~3V量
程，电路中电流大小未知，则因选大量程，如下图所示：
【【能能力力培培优优】】
14．（22-23九年级上·天津和平·期中）如图所示电路中，下列说法中正确的是（ ）。
A．如果①为电流表，②、③为电压表，该电路为串联电路
B．如果①为电流表，②、③为电压表，表②、表③的示数之和等于电源电压
C．如果①、②、③均为电流表，该电路为串联电路
D．如果①、②、③均为电流表，示数分别为0.9A、0.8A、0.4A，则通过灯L 的电流数为0.3A
2
【答案】AD。
【解析】在电路中，电流表相当于导线，电压表相当于开路。
AB．由电路图知道，如果①为电流表，②、③为电压表，电流从电源正极依次通过电流表①、灯泡
L、灯泡L、灯泡L、开关回到电源负极，因此该电路为串联电路，电压表②测量L 和L 两端电压之
1 2 3 1 2
和，电压表③测量L 和L 两端电压之和；因串联电路两端电压等于各部分电压之和，所以电源电压等于
2 3
灯泡L、灯泡L 和灯泡L 两端电压之和，因此电源电压小于表②、表③的示数之和，故A正确，B错误；
1 2 3
CD．由电路图知道，如果①、②、③均为电流表，电流从电源正极开始分支，一路经过电流表①、
灯泡L、电流表③，一路经过电流表①、电流表②、灯泡L、电流表③，一路经过电流表①、电流表
1 2
②、灯泡L，然后三路都回到电源负极，因此三个灯泡并联，电流表①测量干路电流，电流表②测量
3
L、L 的电流，电流表③测量L、L 的电流；因并联电路中，干路电流等于各支路电流之和，所以
2 3 1 2
I+I+I=0.9A ①
1 2 3I+I=0.8A ②
2 3
I+I=0.4A ③
1 2
联立①②③解得I=0.1A，I=0.3A，I=0.5A
1 2 3
故C错误，D正确。
故选AD。
15．（2023九年级·上海·专题练习）请用笔画线代替导线，将图（a）中的实物连接成正确电路，
要求：电流表测通过小灯的电流，电压表测小灯两端的电压。若电路中的电流为0.26 A，请在图（b）中
标出电流表指针的位置及其所连接的接线柱。
【解析】连接电路时，应正确使用电表：①电流表应串联接入电路中，电压表应并联接在小灯（用
电器）两端；②电表的正、负接线柱连接要正确，电流必须从电表的正接线柱流入、负接线柱流出。电
表量程选择要正确，由于电源电压为3V，电压表应选择量程（0～3）V，而电流大小未知，所以电流表应
选择量程（0～3）A，连接正确的电路如图（a）所示：
通过小灯的电流为0.26 A，因此电流表选择的是量程（0～0.6）A，指针位置如图（b）所示：
