16.1电压同步练习
1．下列有关电压的说法中，正确的是（ ）
A．某电路中有电流，它的两端不一定有电压
B．某电路两端有电压，电路中一定有电流
C．自然界中，有的动物本身就可以产生电压，用来自卫
D．电源是提供电压的装置，不同的电源提供的电压一定是不相同的
2．在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。用电压表测量这个自制电池的电压，其
现象如图所示。下列说法正确的是（ ）
A．铜片是电池正极
B．锌片是电池正极
C．盐水不导电
D．电压表正、负接线柱接反了
3．如图所示，当开关S闭合后，下列说法正确的是（ ）
A．灯L 与灯L 串联，且灯L 被短路
1 2 1
B．电压表可测出灯L 两端的电压
1
C．电流表A 测的是灯L 的电流
1 1
D．电流表A 测的是干路电流
2
4．在如图所示的电路中，甲、乙两处分别接入电流表或电压表，当开关S闭合后，为使两灯泡均能发光，则
下列判断正确的是（ ）
A．甲接电流表，乙接电压表
B．甲接电压表，乙接电流表
C．甲、乙均接电压表
D．甲、乙均接电流表
5．如图所示，若将电流表与电压表位置互换，当开关S闭合后，造成的后果是（ ）A．电源短路，电流表会烧坏
B．小灯泡被短接，电流表有示数
C．电路断路，灯不亮，两电表不工作
D．灯不亮，电流表指针不转，电压表仍有示数

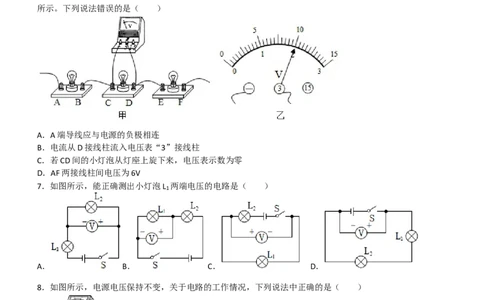

6．如图甲所示，将三个规格相同的小灯泡接入电路，用电压表测量其中一个小灯泡两端的电压，示数如图乙
所示。下列说法错误的是（ ）
A．A端导线应与电源的负极相连
B．电流从D接线柱流入电压表“3”接线柱
C．若CD间的小灯泡从灯座上旋下来，电压表示数为零
D．AF两接线柱间电压为6V
7．如图所示，能正确测出小灯泡L 两端电压的电路是（ ）
1
A． B． C． D．
8．如图所示，电源电压保持不变，关于电路的工作情况，下列说法中正确的是（ ）
A．若灯L 被短接，则闭合S 、S 后电压表和电流表都被烧坏
2 1 2B．若电压表和电流表的位置对调，闭合S 、S 后，则两表都被烧坏
1 2
C．若先闭合S ，再闭合S ，电压表示数不变，电流表的示数变大
1 2
D．闭合S 、S 后，灯L 不亮，L 亮，则灯L 可能被短接
1 2 1 2 1
9．小明探究串联电路的电压规律，连接了如图所示的电路，下列做法不正确的是（ ）
A．闭合开关S，电压表测量L 两端的电压
2
B．只将导线②的下端改接到L 左端，闭合开关S，电压表测量L 两端的电压
1 1
C．只将导线①的下端改接到L 右端，闭合开关S，电压表测量L 两端的电压
1 2
D．只将导线①的下端改接到L 左端，闭合开关S，电压表测量L 和L 的总电压
1 1 2

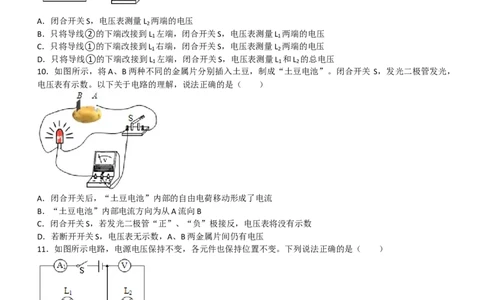

10．如图所示，将A、B两种不同的金属片分别插入土豆，制成“土豆电池”。闭合开关 S，发光二极管发光，
电压表有示数。以下关于电路的理解，说法正确的是（ ）
A．闭合开关后，“土豆电池”内部的自由电荷移动形成了电流
B．“土豆电池”内部电流方向为从A流向B
C．闭合开关S，若发光二极管“正”、“负”极接反，电压表将没有示数
D．若断开开关S，电压表无示数，A、B两金属片间仍有电压
11．如图所示电路，电源电压保持不变，各元件也保持位置不变。下列说法正确的是（ ）
A．只闭合开关S时，只有灯L 工作，电压表无示数
1
B．闭合开关S、S 时，若灯L 短路，灯L 仍然能继续工作
1 2 1
C．只闭合开关S时，灯L 与L 串联，电流表A 可测出通过灯L 的电流
1 2 1 1
D．闭合开关S、S 时，电压表能测出L 两端电压，不能测出L 两端电压
1 2 1
12．如图所示电路中，当只闭合开关S 时，电流表、电压表均正常工作，下列说法错误的是（ ）
2A．只闭合开关S 时，R 和R 串联，电压表测R 两端电压
2 1 2 2
B．只闭合开关S 和S 时，电压表示数为零
1 2
C．只闭合开关S 和S 时，电压表示数为电源电压
1 3
D．同时闭合开关S 和S 时，电路将发生短路
2 3

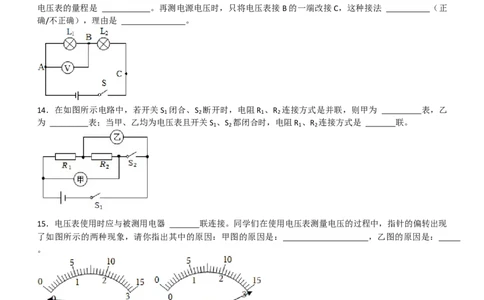

13．如图所示，灯L 与L 串联在由三节蓄电池组成的电源上，先用电压表测灯 L 两端的电压为2.6V，则选用
1 2 1
电压表的量程是 。再测电源电压时，只将电压表接B的一端改接C，这种接法 （正
确/不正确），理由是 。
14．在如图所示电路中，若开关S 闭合、S 断开时，电阻R 、R 连接方式是并联，则甲为 表，乙
1 2 1 2
为 表；当甲、乙均为电压表且开关S 、S 都闭合时，电阻R 、R 连接方式是 联。
1 2 1 2
15．电压表使用时应与被测用电器 联连接。同学们在使用电压表测量电压的过程中，指针的偏转出现
了如图所示的两种现象，请你指出其中的原因：甲图的原因是： ，乙图的原因是：
。
16．如图所示，若开关S、S 闭合，S 断开，能发光的灯是 ，电压表所测的是 两端的
1 2
电压；若开关S、S 闭合，S 断开，电压表所测的是 的两端电压；若开关S、S 、S 都闭合，那么能
2 1 1 2
发光的是 。17．为探究并联电路中电压的规律，请用笔画线代替导线，在图中把电路连接完整，要求电压表测量灯 L 两
1
端的电压。
四．实验探究题（共2小题）
18．小明在做用电压表测量电路的电压实验中，采用2节干电池串联做电源，连接了如图所示的电路。
（1）请按左边的电路图，将如图乙所示的实物连接起来。
（2）小明闭合开关后，发现电压表示数如图丙所示，则灯L 两端的电压为 。
1
（3）若此时两灯都不亮，为进一步确诊故障位置，可进行的操作是 。
19．电流表和电压表接入电路的方法和知道表面刻度的意义是正确使用它们的基础。
图1中电路接线错误的是 。
图2中将“﹣”和“3”接线柱接入电路，量程是 ，分度值是 。
图3中，测量灯泡L 的电压，用笔线代替导线将电压表接入电路；
2
图 4 中将“﹣”和“3”接线柱接入电路，量程是 ，分度值是 。
16.1电压同步练习答案
1．C； 2．A； 3．B； 4．A； 5．D； 6．C； 7．C； 8．C； 9．B； 10．D； 11．A； 12．C；
13．0～3V；不正确；电压表的量程偏小；
14．电流；电流；串；15．并；电压表的正负接线柱接反了；电压表量程选小了；
16．L 、L ；L ；电源；L ；
1 2 1 1
17． ；
18．（1） ；（2）3V；（3）将电压表分别并联在灯L 两端。
2
