九年级全一册物理压轴题考卷02（原卷版）
初中物理
（考试时间：90分钟 试卷满分：100分）
注意事项：
1．测试范围：人教版九年级全一册第13-17章。
2．本卷平均难度系数0.15。

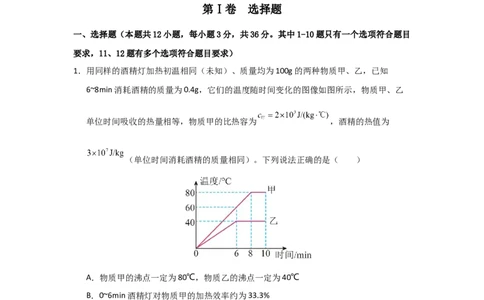

第Ⅰ卷 选择题
一、选择题（本题共12小题，每小题3分，共36分。其中1-10题只有一个选项符合题目
要求，11、12题有多个选项符合题目要求）
1．用同样的酒精灯加热初温相同（未知）、质量均为100g的两种物质甲、乙，已知
6~8min消耗酒精的质量为0.4g，它们的温度随时间变化的图像如图所示，物质甲、乙
单位时间吸收的热量相等，物质甲的比热容为 ，酒精的热值为
（单位时间消耗酒精的质量相同）。下列说法正确的是（ ）
A．物质甲的沸点一定为80℃，物质乙的沸点一定为40℃
B．0~6min酒精灯对物质甲的加热效率约为33.3%
C．物质甲、乙的初温为20℃
D．物质乙的比热容为
2．已知物体的动能表达式为E = mv2，其中m 为物体的质量，v 为物体的运动速度。如
K
图所示，质量m=8kg的平顶小车静止在光滑的水平轨道上，车顶与左侧光滑平台等高，
1
平台上放置质量m=2kg的小物块，小物块以5m/s 的初速度向右运动，滑上小车。最
2终小物块静止在小车上，并以1m/s 的速度一起向右运动。若此过程中机械能全 部转
化为内能，且全部被小物块吸收，则能使小物块的温度升高多少?[小物块的比热容为
2×103J/（kg·℃）] （ ）
A．2.5×10-4℃ B．1×10-3℃ C．5×10-3℃ D．6.25×10-3℃

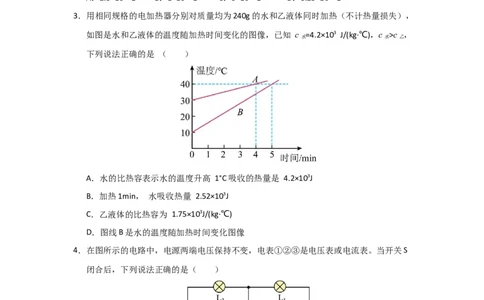

3．用相同规格的电加热器分别对质量均为240g的水和乙液体同时加热（不计热量损失），
如图是水和乙液体的温度随加热时间变化的图像，已知 c =4.2×103 J/(kg·℃)，c >c ，
水 水 乙
下列说法正确的是 （ ）
A．水的比热容表示水的温度升高 1°C吸收的热量是 4.2×103J
B．加热1min， 水吸收热量 2.52×103J
C．乙液体的比热容为 1.75×103J/(kg·℃)
D．图线B是水的温度随加热时间变化图像
4．在图所示的电路中，电源两端电压保持不变，电表①②③是电压表或电流表。当开关S
闭合后，下列说法正确的是（ ）
A．若①②③是电压表时，L 发光，L 不发光
1 2
B．若①②③是电流表时，①②③均可能被烧坏C．若①③是电压表，②是电流表时，L L 并联
1、 2
D．若①③是电流表，②是电压表时，③表示数一定大于①表示数

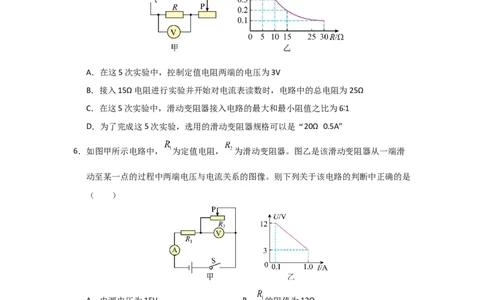

5．小明按照图甲的电路来探究电流与电阻的关系，电源电压恒为5V，电流表量程为
0~0.6A，实验中用到的定值电阻有5Ω、10Ω、15Ω、25Ω、30Ω各1个。图乙是小明根据
实验数据绘制的I﹣R图像。关于此实验的分析，下列说法错误的是（ ）
A．在这5次实验中，控制定值电阻两端的电压为3V
B．接入15Ω电阻进行实验并开始对电流表读数时，电路中的总电阻为25Ω
C．在这5次实验中，滑动变阻器接入电路的最大和最小阻值之比为6∶1
D．为了完成这5次实验，选用的滑动变阻器规格可以是“20Ω 0.5A”
6．如图甲所示电路中， 为定值电阻， 为滑动变阻器。图乙是该滑动变阻器从一端滑
动至某一点的过程中两端电压与电流关系的图像。则下列关于该电路的判断中正确的是
（ ）
A．电源电压为15V B． 的阻值为12Ω
C．20s内， 最多能消耗电能338J D．滑动过程中 功率一直变大
7．如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后，发现
电路中只有一个电表的示数变大，且故障发生在L 或L 上，其他元件仍保持完好，为判
1 2
断故障，将电流表A与灯泡L 位置互换，则下列说法正确的是（ ）
1
①互换后，电流表A示数不变，电压表V示数变大，L 短路；
1②互换后，电流表A示数变大，电压表V示数不变，L 开路；
2
③互换后，电流表A示数不变，电压表V示数变大，L 短路；
2
④互换后，电流表A示数不变，电压表V示数不变，L 开路。
2
A．①④ B．②④ C．③ D．③④

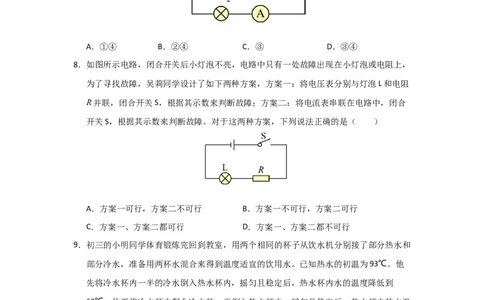

8．如图所示电路，闭合开关后小灯泡不亮，电路中只有一处故障出现在小灯泡或电阻上，
为了寻找故障，吴莉同学设计了如下两种方案，方案一：将电压表分别与灯泡L和电阻
R并联，闭合开关S，根据其示数来判断故障；方案二：将电流表串联在电路中，闭合
开关S，根据其示数来判断故障。对于这两种方案，下列说法正确的是（ ）
A．方案一可行，方案二不可行 B．方案一不可行，方案二可行
C．方案一、方案二都可行 D．方案一、方案二都不可行
9．初三的小明同学体育锻炼完回到教室，用两个相同的杯子从饮水机分别接了部分热水和
部分冷水，准备用两杯水混合来得到温度适宜的饮用水。已知热水的初温为93℃。他
先将冷水杯内一半的冷水倒入热水杯内，摇匀且稳定后，热水杯内水的温度降低到
63℃；他再将冷水杯内剩余冷水的一半倒入热水杯内，摇匀且稳定后，热水杯内的水温
降低到57℃；小明最后将冷水杯内剩余的冷水全部倒入热水杯内，摇匀且稳定。则混
合前，两杯子内最初的热水和冷水的质量之比和最终混合后水的温度为（ ）（整个
过程水没有溢出杯子，不计水的质量变化、状态变化和热量损失）
A．1:4 21℃ B．4:1 21℃ C．2:1 53℃ D．1:2 53℃
10．在图所示的电路中，W为一个稳压管，其作用是确保C、D之间的电压U 不变，只要
CD
流过稳压管W的电流在5mA和25mA之间，U 将稳定为15V。R 为一可变电阻，它的
CD 2最小值为1000Ω，最大值为无穷大（即断路）。设电源电压U为25V，则当R 变化时，
2
为了确保U 为15V，则R 阻值为范围应为（ ）
CD 1
A．250Ω~2000Ω B．400Ω~500Ω C．250Ω~400Ω D．500Ω~2000Ω
11．如图所示，甲图是灯泡L和定值电阻R的I-U图像，将L和R先后以乙图和丙图两种方
式连在同一电源上，若乙图中 ，丙图中 ，则下述正确的是
（ ）
A．灯泡L两端的电压与通过它的电流成正比 B．
C． D．丙图中，
12．如图所示，电源电压不变，电流表A 量程为0~0.6A，小灯泡L 的规格为“2.5V 0.25A
1 1
”，小灯泡的电阻不随温度发生变化，小灯泡两端的电压低于1.2V不能发光，高于
2.5V就会被烧坏。电压表V 的量程0~3V，滑动变阻器R 的规格为“10Ω 0.4A”，滑动
1 1
变阻器R 的规格为“40Ω 0.5A”。闭合开关S 和S ，滑动变阻器滑片置于最大阻值处，
2 1 2
电流表的示数为0.12A。则下列说法正确的是（ ）
①闭合开关S 和S ，在电路安全的情况下，滑动变阻器阻值变化范围为14Ω-40Ω
1 2②闭合开关S 和S ，在电路安全的情况下，电压表示数变化范围为1.2V-2.5V
1 2
③任意闭合开关和调节滑片的位置，在电路安全的情况下，电路中总电流的最大值为
0.5A
④闭合开关S 和S ，为了保证小灯泡既能发光，又不被烧坏，且电路安全，还应在电
1 3
路中串联一个电阻R ，通过调节滑片达到以上要求，则R 的范围为4Ω-40Ω
0 0
A．①③ B．①③④ C．①②③④ D．①②④
第Ⅱ卷 非选择题
二．填空题（本题共6小题，每题3分，共18分）
13．如甲图所示，在金属框架的A、B间系一个棉线圈，先使金属框架布满肥皂膜，然后将
P和Q两部分肥皂膜刺破，棉线圈的形状将转变为乙图中的 （填字母编
号）；这是由于 引起的。
14．如图所示为四缸发动机工作原理图，内燃机通过连杆把四个汽缸的活塞连在根曲轴上，
并使各汽缸的做功过程错开，在飞轮转动的每半周里，都有一个汽缸在做功，其他三
个汽缸分别在做吸气、压缩和排气工作。四缸发动机的主要技术指标如表所示，其中
排量等于四个汽缸工作容积的总和，汽缸工作容积是指活塞从上止点到下止点所扫过
的容积，又称单缸排量，它取决于活塞的面积与活塞上下运动的距离。当发动机以最
大功率工作时，曲轴转速为6000 r/ min。当发动机以最大功率工作时，则在每一个做
功冲程里，燃气对活塞所做的功W 是 J；做功冲程中燃气对活塞的平均压强
1
Pa。
排量 1.6L
最大功率 66kW
转速 6000r/min15．如图所示电路中，当开关S 和S 都断开时，灯L 、L 和L 是 联；当S 闭合，S
1 2 1 2 3 1 2
断开时，灯泡 亮；当S 和S 都闭合时，L 、L 和L 是 联。
1 2 1 2 3
16．如图甲所示电路，闭合开关S，将滑动变阻器的滑片P从最右端移动至灯泡L正常发光
的位置。在此过程中，电流表示数与两只电压表示数的关系如图乙所示，则灯泡的额
定电压是 V，滑动变阻器的最大阻值是 Ω。
17．如图所示的电路图中，电源两端电压保持不变，滑动变阻器的最大阻值为 。若只
闭合开关S₁，将滑动变阻器的滑片P 置于A端时，电压表 的示数为 ，电压表
的示数为 ；若此时将滑动变阻器的滑片P移至 B端，电压表 的示数变为
，电压表 的示数变为 ，电流表 的示数为0.4A， 已知 ，
， 。 则电源电压为 V。当开关都闭合，滑动变阻器的滑片P置于 B端时， 表与 的示数之比是 。
18．如图所示的电路中，电源电压保持不变，不考虑温度对灯丝电阻的影响，整个过程电
路均无故障、所有电表均为实验室学生电表。当闭合开关S ，断开S 、S 时，电压表
1 2 3
V 的示数为6V，电压表V 、V 的指针偏转的程度相同。当闭合开关S 、S 、S 时，灯
1 2 3 1 2 3
L （选填“亮”或“不亮），同时观察到电流表A 、A 、A 的示数均不相
1 1 2 3
同，断开所有开关，若将电路中其中某两个灯泡的位置互换后，再同时闭合三个开关，
发现与之前相比，电流表A 、A 、A 的示数都没有发生改变，则电源电压为
1 2 3
V。
三．解答题（本题共6小题，共46分）
19．如图所示为一身高测量仪的电路图，请在定值电阻“ ”、电流表“A”
或电压表“V”中选两个元件符号填入框并把电路补充完整，要求被测人身高变高时电
表的示数增大。20．问题解决：
道路经常因为车辆的超载而遭到破坏，学习了电学知识后，小雨同学了解到压力传感
器的阻值会随受压力的增大而减小．小聪同学想设计一个检测道路压力大小的电路．
要求能通过电压表示数反映压力传感器所受压力大小，要求压力增大时电压表示数增
大．
他还想实现以下功能，当开关 闭合时红色电源指示灯工作，表示通电，再将 拨向
时，黄色指示灯亮起，表示检测电路未工作，当开关 拨向 时，绿色指示灯亮，
表示检测电路工作，开始检测，车辆对传感器的压力增大时，电压表示数增大．
提供电源、导线、单刀单掷开关1个，单刀双掷开关1个，压力传感器1个，红、黄、
绿灯各一个，电压表1只，定值电阻1个，请你设计出符合要求的电路，并在方框中
画出电路图．（压力传感器用 ）
( )
21．探究“电流与电阻关系”的实验中，有电源（电压6V）、电流表、电压表、滑动变阻
器、电阻箱R、开关及导线若干。(1)如图甲是连接的实物图，其中有一根导线连接错误，请你在图中用“×”标出这根导
线，并只改接一根导线使电路成为正确的电路；（要求导线不交叉）
(2)连接电路时，开关应该断开，正确连接电路闭合开关后，发现电流表示数为零，电
压表示数较大，则电路故障可能为 ；（选填“滑动变阻器断路”“电阻箱断
路”或“电阻箱短路”）
(3)将实验数据记录在下表中（不代表操作顺序），其中当 Ω时，电流表示数如
图乙所示，则此时的电流值为 A；
R/Ω 10 20 30 40 50
I/A 0.40 0.12 0.10 0.08
(4)分析表中数据发现，有一组数据有明显的错误，原因是有一次在阻值为 Ω的
电阻完成后没有移动滑动变阻器所致；
(5)修正数据后，根据所测得的数据可以得到结论：在电压一定时，电流与电阻成
比；
(6)若依次选用10Ω、15Ω、20Ω、25Ω、30Ω的定值电阻替代电阻箱，其余连接均不变，
已知滑动变阻器的规格为“20Ω 1A”，若定值电阻两端的电压保持3V不变，当用25Ω
的电阻进行实验时，调节滑动变阻器，眼睛应观察 （填“电流表”或“电压
表”），发现电压表的示数始终不能调到3V，此时电压 （填“大于”或“小
于”）3V。解决的办法有：一是可以将其中一个定值电阻串联接入电路，使得用25Ω
和30Ω的电阻都可以完成实验，则选择的定值电阻是 Ω；二是可以调整电源电
压，则为了完成所有实验，电源电压不得高于 V。
(7)实验小组又用以上电路测量了一个阻值未知的定值电阻，测得多组实验数据。各组
数据对应的点已描在图丙中，请在图中画出 的 图线( )。由图可得Ω。（结果保留一位小数）
(8)完成测量后，有同学提出电流表的电阻虽然很小，但也会影响本实验中R的测量结
果。用图丁的电路进行测量可消除这个影响， 为定值电阻。实验步骤如下：
①按照图丁的电路图连接电路，将滑动变阻器的滑片置于最大阻值处；
②闭合开关 ， ，移动滑动变阻器滑片，读出电压表的示数 和电流表的示数 ，
③ （填开关情况），移动滑动变阻器滑片，读出电压表的示数 和电流表的
示数 ；
④可得待测电阻 （用 、 、 和 表示）
22．如图甲是小琪实验小组在探究“电流与电阻的关系”时的电路图，电源电压6V恒定不
变电压表（量程为0-3V）、电流表（量程为0-0.6A）无损坏，阻值分别为5Ω、10Ω、
15Ω、20Ω、25Ω的定值电阻各一个。
（1）请根据图甲，用笔画线代替导线连接完成图乙的实物图；（要求：滑片向右滑电
流表示数变小）
（2） 连接好电路，闭合开关后，电压表指针迅速偏转到最右端， 电流表无示数，其
原因可能是 ；
（3）接着将5Ω的电阻换为10Ω，调节滑动变阻器， 使电压表示数仍为 V， 读
出对应电流表的示数并记录， 此过程滑片 P向 （选填“A”或“B”） 端滑；
（4） 为完成5次实验，滑动变阻器的最大电阻应不小于 Ω；
（5）接下来小宇在“探究电流与电压的关系”实验中，运用了控制变量的科学方法。他和实验小组成员经过相互讨论，完成了该实验方案的三次设计如图1： 从A、B、C
三幅电路图可以看出他们对实验不断改进的设计过程。
①由图 1A到图1B，改进的主要理由是 ；
②由图1B到图 1C， 改进的主要理由是 。
23．如图所示，电源电压不变，电流表量程为0~3A，电压表量程为0~15V，定值电阻 阻
值为 ，滑动变阻器 的规格是“ 1A”，将滑片P移到最右端，闭合开关S，
电流表示数为0.3A。
(1)求电源电压；
(2)为保证电路安全，滑动变阻器接入电路的最小阻值；
(3)若用电阻 来替换 ，不改变电表的量程，确保电路所有元件均安全使用的情况下，
在移动变阻器滑片的过程中，电路中的最大电流恰好是最小电流的3倍，求定值电阻
的可能值。24．如图是小明设计的“浮力电子秤”。浮力秤中的托盘（含圆柱形塑料浮筒M、硬质滑
杆）与电路连接，它漂浮在装有足够深水的柱形薄壁容器中，且只能竖直移动。托盘
的质量200g；浮筒M高20cm，底面积为100cm²；容器的底面积为300cm²。电路中R
是滑线变阻器（阻值均匀），长8cm， 最大阻值16Ω； 电源电压恒为4.5V；电压表
量程为0~3V。托盘的滑杆带动滑片 P上下移动。托盘中不放物体时，调节水量，使滑
片 P正好位于R最上端，闭合开关S，电压表示数为0.9V （工作中水不溢出）。求：
（1） R₀的阻值；
（2）托盘中不放物体时，M浸入水中的深度；
（3）该“浮力电子秤”的最大称量。
25．周末，小明对太阳能热水器的加热性能进行研究，他用“温度传感器”测得装满水的
水箱中水的温度为20℃，太阳照射一段时间t后“温度传感器”显示水箱中的水温为
40℃，已知水箱容积是100L。求：
（1）该过程中水吸收的热量；[c ＝4.2×103J/（kg•℃）]
水
（2）若用液化气灶加热使水吸收同样的热量，需要燃烧多少kg液化气？（液化气灶
的热效率为40%，液化气的热值为q＝5×107J/kg）
（3）该地太阳辐射到地面单位面积上的功率为P＝2.1×103W/m2，该太阳能热水器的
集热面积为S＝2.5m2，热转化效率η＝40%（即将太阳能的40%转化为水的内能）。求太阳光照射的时间t。
