期末模拟卷02
满分100分。考试用时80分钟
考查范围：第十三章~第十七章
一、选择题：本大题共7小题，每小题3分，共21分。在每小题给出的四个选项中，只有一项是符合题目
要求的。

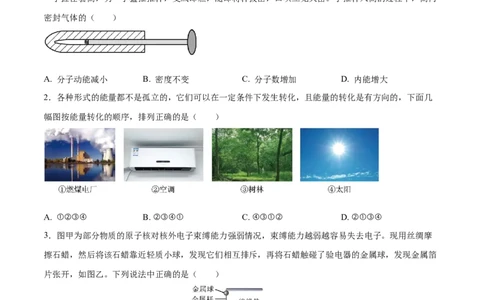

1．景颇族的祖先曾发明一种活塞式点火器，如图所示。以牛角作套筒，木质推杆前端粘附艾绒。取火时，
一手握住套筒，另一手猛推推杆，艾绒即燃，随即将杆拔出，口吹立见火苗。手推杆入筒的过程中，筒内
密封气体的（ ）
A. 分子动能减小 B. 密度不变 C. 分子数增加 D. 内能增大
2．各种形式的能量都不是孤立的，它们可以在一定条件下发生转化，且能量的转化是有方向的，下面几
幅图按能量转化的顺序，排列正确的是（ ）
A. ①②③④ B. ②③④① C. ④③①② D. ②①③④
3．图甲为部分物质的原子核对核外电子束缚能力强弱情况，束缚能力越弱越容易失去电子。现用丝绸摩
擦石蜡，然后将该石蜡靠近轻质小球，发现它们相互排斥，再将石蜡触碰了验电器的金属球，发现金属箔
片张开，如图乙。下列说法中正确的是（ ）
A. 金属箔片一定带负电 B. 小球可能带负电也可能不带电
C. 丝绸和石蜡摩擦过程中，石蜡一定失去电子 D. 验电器和石蜡接触后，验电器一定失去电子
4．关于如图所示的情景，下列说法中正确的是（ ）A. 甲图：注射器中的液体很难被压缩，说明液体分子之间没有间隙
B. 乙图：用手捏海绵，海绵的体积变小了，说明分子间存在空隙
C. 丙图：雪花飞扬，说明分子处在永不停息的无规则运动中
D. 丁图：做“墨水滴入水中”的扩散实验时，水的温度越高墨水扩散越快
5．如图所示电路图，能测出灯泡两端电压和通过灯泡电流的是（ ）
A. B.
C. D.
6．如图显示的是甲、乙两台汽油机的参数，与乙汽油机相比，甲汽油机（ ）
A. 消耗的汽油更多 B. 效率更低
C. 功率较小 D. 使用的汽油的热值更小
7．如图丙所示的电路中，电表均为理想电表，R 为定值电阻，闭合开关S，电压表V和电流表A 的示数
1 2
如图甲所示，将滑动变阻器的滑片P移动后，电压表V、电流表A 的示数如图乙所示，下列说法中正确的
2
是（ ）A. 移动滑动变阻器滑片前后，通过R 的电流不变
1
B. 移动滑动变阻器滑片前后，通过R 的电流变小
1
C. 移动滑动变阻器滑片前后，通过R 的电流变小
2
D. 移动滑动变阻器滑片前后，电压表和电流表A 的比值大小变化情况无法判断
1

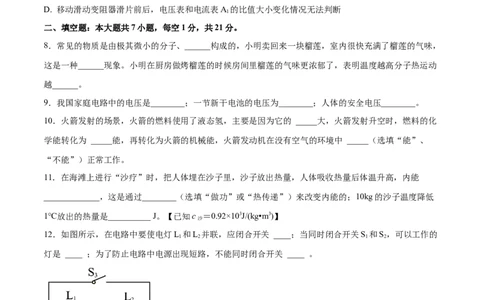

二、填空题：本大题共7小题，每空1分，共21分。
8．常见的物质是由极其微小的分子、______构成的，小明卖回来一块榴莲，室内很快充满了榴莲的气味，
这是一种______现象。小明在厨房做烤榴莲的时候房间里榴莲的气味更浓郁了，表明温度越高分子热运动
越______。
9．我国家庭电路中的电压是________；一节新干电池的电压为________；人体的安全电压________。
10．火箭发射的场景，火箭的燃料使用了液态氢，主要是因为它的 _____大，火箭发射升空时，燃料的化
学能转化为 _____能，再转化为火箭的机械能，火箭发动机在没有空气的环境中 _____（选填“能”、
“不能”）正常工作。
11．在海滩上进行“沙疗”时，把人体埋在沙子里，沙子放出热量，人体吸收热量后体温升高，内能
_____________，这是通过________（选填“做功”或“热传递”）来改变内能的；10kg的沙子温度降低
1℃放出的热量是__________ J。【已知c ＝0.92×103J/(kg▪m3)】
沙
12．如图所示，在电路中要使电灯L 和L 并联，应闭合开关 ____；当同时闭合开关S 和S，可以工作的
1 2 1 2
灯是 ____ ；为了防止电路中电源出现短路，不能同时闭合开关 ____ 。
13．某老师通过温度传感器监测密封针筒内气体的温度，在室温恒为T 的环境中，当他快速向下推动活塞
1
压缩针筒内的气体后松手，活塞即刻被向上弹起，此过程中针筒内均处于密封，针筒内物质均处于气态，
针筒内气体温度随时间变化图像如图所示。（由于气体分子间距离比较大，分子间作用力可以忽略不计，因此在实验过程中可以不考虑分子势能）
（1）密封气体在t 时刻的内能______t 时刻的内能（选填“>”、“<”、“=”）；
2 3

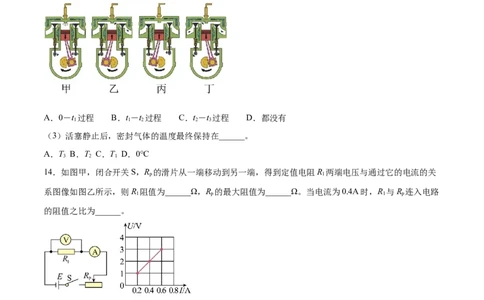

（2）以下过程发生的能量转化与图丙相同的是______；
A．0－t 过程 B．t－t 过程 C．t－t 过程 D．都没有
1 1 2 2 3
（3）活塞静止后，密封气体的温度最终保持在______。
A．T B．T C．T D．0℃
3 2 1
14．如图甲，闭合开关S，R 的滑片从一端移动到另一端，得到定值电阻R 两端电压与通过它的电流的关
p 1
系图像如图乙所示，则R 阻值为______Ω，R 的最大阻值为______Ω。当电流为0.4A时，R 与R 连入电路
1 p 1 p
的阻值之比为______。
三、作图题：本题7分
15．（2分）如图所示，在虚线框内画一条带箭头的线段，表示夜间地面附近空气流动方向，并标出冷、
热空气所在的位置。16．（2分）请按如图所示电路，在虚线方框中画出电路图。
17．（3分）如图所示是测电阻（阻值在 左右）电路图，以笔画线代替导线，完成的电路连接。
四、实验题：本大题共3小题，共17分。
18．（5分）爱学习的小明在物理实验室做了一些电学实验：
（1）他选取电流表时，发现指斜如图甲所示，原因是______；调整好电流表后，他把电流表正确连入电
路，此时（如图乙）电流表的读数是______mA；
（2）他又选取了一个电阻箱，如图丙所示，电阻箱的阻值范围为______Ω，此时的读数为______Ω；（3）他再研究：“串并联电路中电压规律”的实验如图丁所示的电路中闭合开关S后，电压表V 和V 的
1 2
指针偏转角度相同，位置如图戊所示的，此时L 两端的电压是______V。
2
19．（6分）如图，A、B、C三个实验装置完全相同，燃料的质量都为10g，烧杯内液体的质量都相同。
（1）比较不同物质的比热容，应选择________两个装置（选填装置序号A、B、C），通过________来比
较液体吸收热量的多少；
（2）在“比较不同燃料的热值”的实验中，通过比较液体________来比较燃料燃烧放出热量的多少。实
验数据记录如表：
燃 料 加热前水温℃ 燃料燃尽时水温℃ 燃料的热值J·kg﹣1
燃料1 15 35 2.4×106
燃料2 15 25 ？
的
根据表中数据，计算出燃料2 热值是________J/kg；
通过实验得到的燃料热值与实际相比是偏________（选填“大”或“小”），你认为出现这样情况的主要
原因是：________。
20．（6分）小红利用如图甲所示的电路探究“电流与电阻的关系”，滑动变阻器的规格为“50Ω 1A”改变
电阻箱R的阻值依次为5Ω、10Ω、20Ω，多次实验得数据如表。
实验组别 1 2 3
电阻R（Ω） 5 10 20
电流I（A） 0.4 0.2（1）开关闭合后电流表有示数而电压表无示数，电路故障可能是_______。
A．电流表坏了 B．滑动变阻器短路 C．电阻处接触不良 D．电阻短路
（2）修正电路并完成第一组实验，断开开关，将电阻箱的阻值由5Ω调到10Ω。继续操作有以下四步：
①闭合开关；②将滑动变阻器的滑片移到最左端；
③记录电流表示数；④将滑动变阻器的滑片移到适当位置。
从安全和规范角度考虑，正确的顺序是_______。
（3）上述操作④中判断滑片已处于适当位置的依据是_______。本操作中滑动变阻器在实验中的作用是
_______。
（4）在做第三次实验时，电流指针如图乙所示，此时通过R的电流为_______A。
（5）依据表中数据作出了如图图象，能最直观体现电流与电阻间关系的是_______。
A． B． C． D．
（6）要完成本次实验，电源最多只能将_______节干电池串联。
五、计算题：本大题共2小题，第21小题7分，第22小题6分，共13分
21．用电热水壶把1kg的水从25℃加热到100℃，消耗的电能为3.6×105J。求：
（1）这壶水加热到100℃需吸收的热量Q；
（2）该电热水壶的效率η。[c =4.2×103J/（kg·℃）]
水22．如图所示电路中，电阻R 的值为20Ω，电源电压不变。当S、S 断开，S 闭合时，电流表的示数为
1 1 2 3
0.3A；当S 断开，S、S 闭合时，电流表的示数为0.45A。求：
1 2 3
（1）电源电压；
（2）R 的电阻值；
2
（3）S、S 断开，S 闭合时，R 两端的电压。
2 3 1 1
六、综合能力题：本大题共3小题，共21分。
23．（5分）热岛效应主要原因是城市建筑群密集、柏油路和水泥路面比郊区的土壤、植被具有更大的吸
热率和更小的比热容。在相同的日照情况下，城市地区比郊区升温较______（选填“快”或“慢”）。很
多城市保护并增大城区的绿地、水体面积来减弱城市热岛效应，这主要是利用了水的______的特点。城市
机动车越来越多，也是造成热岛效应的因素之一。在紧急刹车时，刹车片会发烫这是通过______的方式增
加物体内能的。大多数汽车防冻冷却液是以水和乙二醇为原料混合而成的，配制防冻冷却液时将乙二醇加
入水中，之者混合后实际的总体积小于混合前水和乙二醇的体积之和，这说明分子之间有______，车开动
后，防冻冷却液的温度会升高，这是通过______的方式改变内能的。
24．（10分）小林同学设计了如图甲所示的电路图。
（1）如果想让LED灯和L灯并联，小林应该闭合______，断开______（以上两空可选填S、S、S 中的
1 2 3一个或多个），此时电流表测的是______（选填“LED灯”、“L灯”、“干路”）的电流；如果闭合
______（可选填S、S、S 中的一个或多个），会导致电源短路；
1 2 3
（2）如果想让LED灯和L灯串联，小林应该闭合______，断开______（以上两空可选填S、S、S 中的
1 2 3
一个或多个）；
（3）请你帮助小林在图乙完成实物图，要求LED灯和L灯串联，电流表测量L灯的电流（要求：保证电
流从LED灯的正极流入，负极流出）______；
（4）小林正确连接图乙时，闭合开关，LED灯发光，L灯不发光，此时电流表的示数如图丙所示；
①同桌的小海猜想：L灯断路了，你觉得小海是______（选填“正确”或“不正确”），依据是______；
②小林猜想：L灯不发光的原因是L灯短路了。小林用一根导线MN接在LED灯两端，这时L灯就发光了，
则小林的猜想______（选填“正确”或“不正确”）。
25．（6分）现有一个粗细均匀的金属圆环，它是由一段铜丝（铜丝的阻值不计）和一段同种材料制成的
电阻丝连接而成的，如图甲所示。为了研究它的导电性，小明把它接入到如图乙所示的电路中。实验时，
小明先将触点M与固定的金属圆环上某一点连接，再移动滑动变阻器R 的滑片P至最右端后，闭合开关
1
S，将触点N从M开始沿逆时针方向滑动一周。设滑过的弧MN的长为X，电流表示数I与X之间的关系如
图丙所示。已知电源电压恒为4.5V，粗细均匀、同种材料制成的电阻丝阻值与其长度成正比。
（1）由图丙可知，当X＝0cm或X＝50cm时，电路中的电流相同，请结合图乙分析：此时金属圆环接入
电路中的电阻为______Ω，金属圆环的周长是：______cm；
（2）滑动变阻器R 的最大阻值为______Ω；
1
（3）根据图丙中的一段特殊图象进行分析，图甲所示的圆环中铜丝的长度是______cm；
（4）根据上一小题的分析，你认为图乙中圆环的形状与下图中的______最接近；
（5）在触点N滑动的过程中，触点M、N之间的电阻等效于一个变化的电阻，记为R 。根据图丙数据，
MN请分析M、N之间的R 的最大值为______Ω。
MN
