九年级全一册物理期中考试模拟测试01（解析版）
（考试时间：90分钟 试卷满分：100分）
注意事项：
1．测试范围：人教版九年级全一册第13~16章。
第Ⅰ卷 选择题
一、选择题（本题共16小题，每小题2分，共32分。在每小题给出的四个选项中，只有
一项是符合题目要求的）

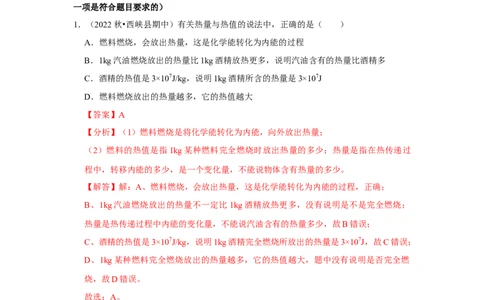

1．（2022秋•西峡县期中）有关热量与热值的说法中，正确的是（ ）
A．燃料燃烧，会放出热量，这是化学能转化为内能的过程
B．1kg汽油燃烧放出的热量比1kg酒精放热更多，说明汽油含有的热量比酒精多
C．酒精的热值是3×107J/kg，说明1kg酒精所含的热量是3×107J
D．燃料燃烧放出的热量越多，它的热值越大
【答案】A
【分析】（1）燃料燃烧是将化学能转化为内能，向外放出热量；
（2）燃料的热值是指1kg某种燃料完全燃烧时放出热量的多少；热量是指在热传递过
程中，转移内能的多少，是一个变化量，不能说物体含有热量的多少。
【解答】解：A、燃料燃烧，会放出热量，这是化学能转化为内能的过程，正确；
B、1kg汽油燃烧放出的热量不一定比 1kg酒精放热更多，没有说明是不是完全燃烧；
热量是热传递过程中内能的变化量，不能说汽油含有的热量多少，故B错误；
C、酒精的热值是3×107J/kg，说明1kg酒精完全燃烧所放出的热量是3×107J，故C错误；
D、1kg某种燃料完全燃烧放出的热量越多，它的热值越大，题中没有说明是否完全燃
烧，故D错误。
故选：A。
2．（2022秋•固始县校级期中）如图电路中，用导线连接下列两点后，会导致电路短路的
是（ ）A．a、c B．b、c C．d、e D．b、d
【答案】D
【分析】电源短路是指电源两极不经过用电器直接连通的电路，此时电路中的电流较大，
可能会烧坏电源。
【解答】解：用导线把b、d两点连接起来时，相当于不经过用电器直接用导线把电源
的两端连通，造成电源短路，电路中电流过大，可能会烧坏电源，且两灯泡均不亮。
故选：D。

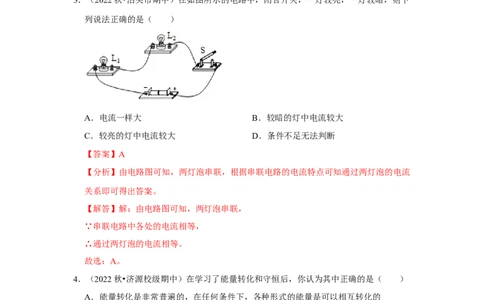

3．（2022秋•泊头市期中）在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下
列说法正确的是（ ）
A．电流一样大 B．较暗的灯中电流较大
C．较亮的灯中电流较大 D．条件不足无法判断
【答案】A
【分析】由电路图可知，两灯泡串联，根据串联电路的电流特点可知通过两灯泡的电流
关系即可得出答案。
【解答】解：由电路图可知，两灯泡串联，
∵串联电路中各处的电流相等，
∴通过两灯泡的电流相等。
故选：A。
4．（2022秋•济源校级期中）在学习了能量转化和守恒后，你认为其中正确的是（ ）
A．能量转化是非常普遍的，在任何条件下，各种形式的能量是可以相互转化的
B．柴油机比汽油机的效率高，是因为柴油比汽油的热值高
C．在厚玻璃筒里放一小团硝化棉，把活塞迅速压下去，通过快速对硝化棉做功，改变
硝化棉的内能，从而将硝化棉点燃
D．用电热水壶烧水，说明能量既可以发生转化也可以发生转移
【答案】D
【分析】（1）能量的转化和转移具有方向性；
（2）热机的效率是指热机用来做有用功的能量与燃料完全燃烧产生的能量之比。热机的效率高，说明燃料放出相同内能时，热机损耗的能量比较少；
（3）改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而
做功过程是能量的转化过程；
（4）自然界中，能量以不同的形式存在着，能量可以相互转化和转移。
【解答】解：
A、能量转化是非常普遍的，由于能量的转化和转移具有方向性，所以在一定的条件下，
各种形式的能量是可以相互转化的，故A错误；
B、柴油机的效率比汽油机的效率高说明柴油机损耗的能量比汽油机损耗的能量少，这
是因为柴油机在压缩冲程中，压缩的程度比汽油机高，燃烧更充分，燃气产生的压强更
大，温度高，转化成的有用功更多，故B错误；
C、下压活塞时，活塞压缩气体做功，机械能转化为内能，气体的内能增大，温度升高，
当达到棉花的燃点，使棉花燃烧，故C错误；
D、用电热水壶烧开水，通过电流做功使壶的内能增加，温度升高，然后通过热传递的
方式将内能传递给水，使水的内能增加，温度升高，故可说明能量既可以发生转化也可
以发生转移，故D正确。
故选：D。

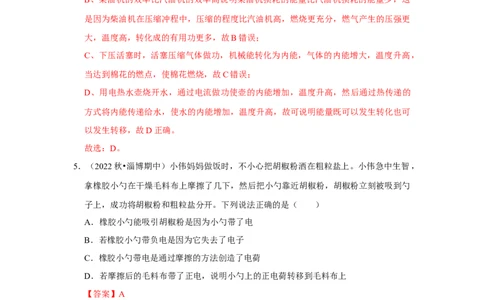

5．（2022秋•淄博期中）小伟妈妈做饭时，不小心把胡椒粉洒在粗粒盐上。小伟急中生智，
拿橡胶小勺在干燥毛料布上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺
子上，成功将胡椒粉和粗粒盐分开。下列说法正确的是（ ）
A．橡胶小勺能吸引胡椒粉是因为小勺带了电
B．若橡胶小勺带负电是因为它失去了电子
C．橡胶小勺带电是通过摩擦的方法创造了电荷
D．若摩擦后的毛料布带了正电，说明小勺上的正电荷转移到毛料布上
【答案】A
【分析】（1）带电体有吸引轻小物体的性质；
（2）摩擦起电的实质是电荷的转移，两个物体相互摩擦时，原子核束缚本领强的物体
得到电子带负电，原子核束缚本领弱的物体失去电子而带正电。
【解答】解：A、带电体能够吸引轻小物体，所以橡胶小勺能吸引胡椒粉是因为小勺带
了电，故A正确；
B、若橡胶小勺带负电是因为它得到了电子，故B错误；
C、橡胶小勺带电是通过摩擦的方法从而发生了电荷的转移，不是创造了电荷，故 C错误；
D、若摩擦后的毛料布带了正电，是因为毛料失去了电子，毛料的电子转移到了小勺上，
故D错误。
故选：A。

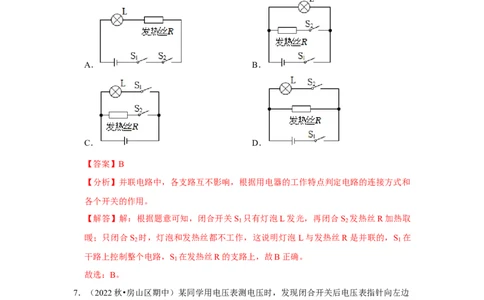

6．（2022秋•福州期中）小郑设计了一款可以取暖的台灯，闭合开关 S 只有灯泡L发光，
1
再闭合S 发热丝R加热取暖；但是只闭合S 时，灯泡和发热丝都不工作，则下列电路
2 2
符合设计要求的是（ ）
A． B．
C． D．
【答案】B
【分析】并联电路中，各支路互不影响，根据用电器的工作特点判定电路的连接方式和
各个开关的作用。
【解答】解：根据题意可知，闭合开关S 只有灯泡L发光，再闭合S 发热丝R加热取
1 2
暖；只闭合S 时，灯泡和发热丝都不工作，这说明灯泡L与发热丝R是并联的，S 在
2 1
干路上控制整个电路，S 在发热丝R的支路上，故B正确。
1
故选：B。
7．（2022秋•房山区期中）某同学用电压表测电压时，发现闭合开关后电压表指针向左边
没有刻度的地方偏转，产生的原因是（ ）
A．电压表烧坏了
B．电路出现断路
C．电压表的量程太小
D．电压表正、负接线柱接反了
【答案】D
【分析】电压表的正确使用：电压表要并联在电路中；电流从电压表的正接线柱流入，从负接线柱流出；不要超过电压表使用的量程。
【解答】解：闭合开关后电压表指针向左边没有刻度的地方偏转，这说明电压表的正、
负接线柱接反了，故D正确。
故选：D。
8．（2022秋•乐山期中）如图所示为滑动变阻器的四种接法，当滑片P向右滑动时，其接
入电路的电阻变小的是（ ）
A． B．
C． D．
【答案】D
【分析】滑动变阻器有四个接线柱，选择一上一下接线柱接入电路，滑动变阻器接入电
路的部分取决于接入的下面接线柱。移动滑片时，改变连入电路的电阻丝的长度，改变
连入电路电阻的大小。
【解答】解：
AB、滑动变阻器接入了左半段，滑片右移，连入电路的电阻丝变长，电阻变大，故 AB
不符合题意。
C、滑动变阻器同时使用了下面两个接线柱，相当于定值电阻接入了电路，滑片移动，
连入电路的电阻丝长度不变，电阻不变，故C不符合题意。
D、滑动变阻器接入了右半段，滑片右移，连入电路的电阻丝变短，电阻变小，故D符
合题意。
故选：D。
9．（2022秋•武冈市期中）武冈是一座四季分明的美丽城市。下列自然现象中，能说明分
子在不停地做无规则运动的是（ ）
A．春天柳絮飞舞 B．夏天荷叶露珠
C．秋天桂花飘香 D．冬天雪花飞舞
【答案】C【分析】扩散现象是分子运动，一切物质的分子都在不停地做无规则的运动，分子非常
小，直接用肉眼看不到。同时清楚机械运动和分子运动的区别。
【解答】解：A、柳絮飞舞，我们能直接看到柳絮，柳絮不是分子，故A错误；
B、荷叶露珠，我们能直接看到露珠，露珠不是分子，故B错误；
C、桂花飘香，是花香分子在不停地做无规则运动，故C正确；
D、雪花飞舞，我们能直接看到雪花，雪花不是分子，故D错误。
故选：C。
10．（2022秋•寒亭区期中）小明同学在学习比热容后，查找了一些常见物质的比热容，
如表所示，下列判断正确的是（ ）
一些物质的比热容[J/（kg•℃）]
水 4.2×103 铝 0.88×103
煤油、冰 2.1×103 干泥土 0.84×103
沙石 0.92×103 铜 0.39×103
A．物质的比热容与物质的状态无关
B．不同物质的比热容是不可能相同的
C．夏天路面上酒水降温是利用了水的比热容大的特点
D．质量相等的铝块和铜块吸收相同的热量，铜块温度变化较大
【答案】D
【分析】（1）比热容是物质本身的一种特性，比热容的大小与物质的种类和状态有关，
与质量、体积、密度无关。不同的物质比热容一般不同；
（2）物质由液态变成气态的现象叫做汽化，汽化有蒸发和沸腾两种方式，汽化吸热；
（3）利用公式Δt＝ 可比较温度变化。
【解答】解：A、表格中水和冰的是同一种物质，状态不同，比热容不同，故A错误；
B、比热容是物质本身的一种特性，不同的物比热容一般不同，但也有相同的，例如：
煤油与冰的比热容相同，故B错误；
C、夏天路面上洒水降温，利用的是液态水蒸发吸热的致冷作用，故C错误；
D、由公式Δt＝ 可知，质量相等的铝块和铜块（不考虑物态变化），吸收相同的热
量，由于铜的比热容小于铝，所以铜块温度变化较大，故D正确。
故选：D。
11．（2022秋•西城区校级期中）如图所示的电路，开关S闭合后，两个电压表V 和V 的
1 2示数分别为3V和2V，由此可知电阻R 、R 两端的电压分别是（ ）
1 2
A．1V、2V B．2V、1V C．3V、2V D．2V、3V
【答案】B
【分析】由图知，开关S闭合后，R 、R 串联，电压表V 与R 并联，电压表V 并联在
1 2 2 1 1
电源两端，即V 测R 两端的电压，V 测电源电压；已知两个电压表V 和V 的示数，
2 1 1 1 2
根据串联电路两端的电压等于各部分电压之和，求出R 两端的电压。
2
【解答】解：由图可知，开关S闭合后，R 、R 串联，电压表V 测电源电压，电压表
1 2 1
V 测R 两端的电压；
2 1
已知电压表V 和V 的示数分别为3V和2V，则电源电压U＝3V，R 两端的电压为U
1 2 1 1
＝2V；
根据串联电路的电压特点可知R 两端的电压：U ＝U﹣U ＝3V﹣2V＝1V。
2 2 1
故选：B。
12．（2022秋•宁阳县期中）如图所示两个实验，甲用酒精灯加热金属丝时，灯泡变暗。
乙将玻璃芯加热到红炽状态时，灯泡将发光，下面描述这两个实验现象中说法正确的是
（ ）
①加热金属丝会使其电阻变小，电流表示数增大
②加热使玻璃芯由绝缘体变成了导体，实验说明导体和绝缘体之间没有绝对界限
③甲图中，灯泡和金属丝发热不同，但电流相同
④不加热时，这两个实验所示的电路在闭合开关后都没有电流
A．①③ B．①④ C．②③ D．②④
【答案】C【分析】①灯泡变暗说明电路中电流减小，电源电压不变，据欧姆定律可判断金属丝
电阻变化；对多数金属导体来说，其电阻随温度的升高而增大；
②在一定条件下绝缘体也可以导电，变成导体；
③串联电路中各处电流都相等；
④根据题意和绝缘体的知识判断两个电路在闭合开关后有无电流通过。
【解答】解：
①甲用酒精灯加热金属丝时，灯泡变暗，说明该电路中电流减小（即电流表示数减
小），金属丝的电阻变大，故①错误；
②加热使玻璃芯由绝缘体变成了导体，该实验说明导体和绝缘体之间没有绝对界限，
在一定条件下绝缘体也可以变成导体，故②正确；
③甲图中，灯泡和金属丝串联，虽然发热情况不同，但由串联电路的电流特点可知通
过它们的电流相同，故③正确；
④由题意可知，不加热时，甲实验所示的电路中灯泡较亮，说明该电路中有电流；在
乙实验所示的电路中，不加热时玻璃是绝缘体，所以该电路在闭合开关后没有电流，故
④错误；
综上可知，只有②③正确；
故选：C。
13．（2022秋•东城区期中）关于温度、内能、热量，下列说法中正确的是（ ）
A．一块0℃的铁块，可能不具有内能
B．铝块的内能增加，它一定吸收了热量
C．冰块熔化时温度不变，其内能一定不变
D．温度相同的两杯水，它们的内能可能不同
【答案】D
【分析】（1）内能的概念：物体内所有分子的分子动能和分子势能的总和，一切物体
都具有内能，内能与是质量、温度、状态有关；
（2）改变物体内能的方式有做功和热传递；
（3）冰是晶体，晶体熔化的特点是温度不变，但要继续吸热，其内能不断增大。
【解答】解：
A、任何物体都具有内能，故A错误；
B、铝块的内能增加，可能是吸收了热量，也可能是外界对物体做了功，故B错误；
C、冰是晶体，冰熔化成水，吸收热量，内能增加，但温度不变，故C错误；D、因为内能与物体的质量、温度和状态有关，温度相同的两杯水，其质量不一定相同，
故它们的内能可能不同，故D正确。
故选：D。
14．（2022春•广饶县校级期中）蒸汽弹射器由一个大型蒸汽汽缸和一个蒸汽控制系统组
成，基本原理就是将高压蒸汽能量转化为动能进行弹射。如图为某航母上简化的蒸汽弹
射装置，能带动舰载机在很短时间内达到起飞速度。下列说法正确的是（ ）
A．舰载机起飞时机翼上方的空气流速比机翼下方的空气流速小
B．该蒸汽弹射装置跟图乙的工作原理相同
C．汽缸内蒸汽体积膨胀对外做功，内能增大
D．飞机在高空飞行时，高空大气压强比海平面附近的大气压强更大
【答案】B
【分析】（1）流速越大，压强越小；流速越小，压强越大；
（2）蒸汽弹射装置将内能转化为机械能；内燃机的压缩冲程将机械能转化为内能，做
功冲程将内能转化为机械能；
（3）物体对外界做功，物体的内能减小，温度降低；
（4）大气压强与海拔高度有关，海拔越高，大气压强越小。
【解答】解：A、等质量的空气在相同的时间内同时通过机翼的上表面和下表面，由于
上表面弯曲，所以机翼上方的流速就大于机翼下方的流速，故A错误；
B、蒸汽弹射装置将内能转化为机械能；
由图甲可知，内燃机的进气门和排气门都关闭，活塞向上运动，为内燃机的压缩冲程，
此时将机械能转化为内能；
由图乙可知，内燃机的进气门和排气门都关闭，火花塞点火，活塞向下运动，为内燃机
的做功冲程，此时将机械能转化为内能；
所以，该蒸汽弹射装置跟图乙的工作原理相同，故B正确；C、汽缸内蒸汽体积膨胀对外做功，内能减小，温度降低，故C错误；
D、大气压强与海拔高度有关，海拔越高，大气压强越小，所以飞机在高空飞行时，高
空大气压强比海平面附近的大气压强更小，故D错误。
故选：B。
15．（2022秋•玄武区期中）如图所示电路，下列分析不正确的是（ ）
A．仅闭合S 、S 时，L 、L 并联，A 测得是L 的电流，A 无示数
1 2 1 2 1 1 2
B．仅闭合S 、S 时，L 、L 并联，A 、A 均有示数
1 3 1 2 1 2
C．仅闭合S 、S 时，电源短路
2 3
D．仅闭合S 时，L 、L 串联，A 、A 的示数相等
3 1 2 1 2
【答案】B
【分析】（1）由电路图可知，仅闭合S 、S 时，两灯并联，电流表A 测量通过L 的电
1 2 1 1
流，电流表A 断路；
2
（2）仅闭合S 、S 时，L 和电流表A 短路，电路为L 的简单电路，电流表A 测量通
1 3 2 2 1 1
过L 的电流；
1
（3）仅闭合S 、S 时，电路短路；
2 3
（4）仅闭合S 时，两灯串联，电流表A 、A 均测电路中的电流，根据串联电路的电流
3 1 2
规律可知两电流表的示数关系。
【解答】解：A、由电路图可知，仅闭合S 、S 时，两灯并联，电流表A 测量通过L
1 2 1 1
的电流；电流表A 断路，没有示数，故A正确；
2
B、仅闭合S 、S 时，L 和电流表A 短路，电路为L 的简单电路，电流表A 测量通过
1 3 2 2 1 1
L 的电流，电流表A 有示数，A 没有示数，故B错误；
1 1 2
C、仅闭合S 、S 时，由于电流表内阻很小，相当于导线，所以此时电源短路，故C正
2 3
确；
D、仅闭合S 时，两灯串联，电流表A 、A 均测电路中的电流。由于串联电路中各处
3 1 2
的电流相等，所以电流表A 、A 的示数相等，故D正确。
1 2
故选：B。16．（2022秋•博兴县期中）如图所示，下列对于图片中所描述的物理过程的分析正确的
是（ ）
A．图甲，丝绸摩擦的玻璃棒带正电荷，是摩擦起电现象并创造了电荷
B．图乙，用带负电荷的橡胶棒a去接触不带电的金属球b时，瞬时电流方向由b至a
C．图丙，试管内水蒸气将塞子冲出与汽油机压缩冲程的能量转化相同
D．图丁，向上提与水面接触的玻璃板，弹簧测力计示数变大，因为受到了大气压的作
用
【答案】B
【分析】（1）摩擦起电的实质是电子的转移，电子从原子核束缚电子能力弱的物体转
移到束缚能力强的物体，失去电子的物体带正电，得到电子的物体带负电；
（2）同种电荷互相排斥，异种电荷互相吸引，正电荷定向移动的方向为电流的方向；
（3）汽油机的压缩冲程是把机械能转化为内能；
（4）物质是由分子组成的，分子永不停息地做无规则运动，分子间存在相互作用的引
力和斥力。
【解答】解：A．丝绸与玻璃棒摩擦，玻璃棒中电子转移到丝绸上，玻璃棒由于失去电
子而带正电，摩擦起电不是创造了电荷，而是电子的转移，故A错误；
B．当带负电的橡胶棒去接触不带电的金属球时，橡胶棒上的负电荷转移到金属球上，
正电荷定向移动的方向规定为电流方向，负电荷定向移动方向与电流方向相反，瞬时电
流方向由b至a，故B正确；
C．图中试管内的水蒸气推动塞子冲出时，水蒸气对塞子做功，水蒸气的内能转化为塞
子的机械能，汽油机的压缩冲程是把机械能转化为内能，两者不一样，故C错误；
D．向上提与水面接触的玻璃板，弹簧测力计示数变大，是因为分子间有引力，故D错
误。
故选：B。第Ⅱ卷 非选择题
二、填空题（本题共6小题，每题2分，共12分）
17．（2022秋•郑州期中）汽车紧急刹车时，车轮在地面滑行一段距离后留下黑色印迹，
路上的行人闻到刺鼻的橡胶味，这说明橡胶分子在 不停地做无规则的运动 ；同时
发现轮胎的温度升高，这是通过 做功 方式使轮胎的内能增加。
【答案】不停地做无规则的运动；做功。
【分析】组成物质的分子不停地做无规则的运动；
做功与热传递都可以改变物体的内能。
【解答】解：橡胶分子不停地做无规则的运动，使空间充满橡胶分子，因此路上的行人
闻到刺鼻的橡胶味；
刹车时，轮胎与地面间发生摩擦，摩擦力要做功，使轮胎的温度升高，内能增加，这是
通过做功方式使轮胎的内能增加。
故答案为：不停地做无规则的运动；做功。
18．（2022秋•大田县期中）如图甲所示电路中，当闭合开关后，两个电压表指针偏转均
如图乙所示，则电源电压是 6 V、L 两端的电压为 4. 8 V。
1
【答案】6；4.8
【分析】由电路图分析电路的连接方式和电压表的作用，根据电路的电压特点确定电压
表的量程并读数从而得到两灯电压的大小。
【解答】解：
由电路图可知：电灯L 、L 串联，电压表V 测电源电压，电压表V 测L 两端的电压。
1 2 2 1 2
因为串联电路两端电压等于用电器两端电压之和，所以电压表 V 的示数应大于V 的示
2 1
数；
而两个电压表指针偏转相同，所以电压表V 的量程是0～15V，分度值为0.5V，示数为
2
6V，即电源电压U＝6V；电压表V 的量程是0～3V，分度值为0.1V，示数1.2V，即L 两端的电压U ＝1.2V，
1 2 2
由串联电路的特点可知：L 两端的电压U ＝U﹣U ＝6V﹣1.2V＝4.8V。
1 1 2
故答案为：6；4.8。
19．（2022秋•双峰县期中）丽丽家装修时安装了水地暖，水地暖采用水作为供暖介质是
利用了水的 比热容 比较大的性质。若每小时有600kg的水流入房间，流出房间的
水降低了5℃，则水每小时向房间放出热量 1.26×1 0 7 J。[c水 ＝4.2×103J/（kg•℃）]
【答案】比热容；1.26×107。
【分析】（1）水的比热容大，相同质量的水和其它物质相比，降低相同的温度，水放
热多；
（2）知道水的质量、比热容和降低的温度，利用Q放 ＝cmΔt计算出水放出的热量。
【解答】解：
（1）水地暖是利用水的比热容大的性质，相同质量的水和其它物质相比，降低相同的
温度可以放出更多的热；
（2）水放出的热量：Q放 ＝c水mΔt＝4.2×103J/（kg•℃）×600kg×5℃＝1.26×107J。
故答案为：比热容；1.26×107。
20．（2022秋•仪征市期中）使用清洁能源天然气有助于国家提出的 2060年前实现碳中和
的目标。小明同学用他家的天然气灶将质量为 2kg、初温为15℃的水加热到65℃，水吸
收的热量是 4.2×1 0 5 J；若此过程的热效率为40%，则此过程消耗天然气 0.025
m3。[水的比热容为4.2×103J/（kg•℃），天然气热值为4.2×107J/m3]
【答案】4.2×105；0.025。
【分析】（1）知道水的比热容、质量、初温度和末温度，利用Q吸 ＝cmΔt求出水吸收
的热量；
（2）根据 ＝ 变形公式求天然气完全燃烧放出的热量；根据 Q放 ＝Vq变形公式求
η
出烧这些水需要天然气的体积。
【解答】解：（1）水吸收的热量为：Q吸 ＝cmΔt＝4.2×103J/（kg•℃）×2kg×（65℃﹣
15℃）＝4.2×105J；
（2）由 ＝ 可得，
η天然气完全燃烧放出的热量为：Q放 ＝ ＝ ＝1.05×106J；
由Q放 ＝Vq可得，
需要燃烧的天然气的体积为：V＝ ＝ ＝0.025m3。
故答案为：4.2×105；0.025。
21．（2022秋•鼓楼区校级期中）如图所示，A、B是两个轻质泡沫小球，C是用毛皮摩擦
过的橡胶棒，A、B、C三者之间相互作用时的场景如图所示，由此可以判断小球B带
负 电，小球A 不一定 带正电（选填“一定”或“不一定”）。
【答案】负；不一定。
【分析】带电体具有吸引轻小物体的性质；
电荷间相互作用的规律：同种电荷相互排斥，异种电荷相互吸引。
【解答】解：用毛皮摩擦过的橡胶棒带负电，所以C带负电，由第3幅图发现，小球B
与橡胶棒C相排斥，由同种电荷相排斥可知，小球B与橡胶棒C带同种电荷，则小球B
带负电；
由第1幅图发现，小球A与橡胶棒C相吸引，由异种电荷相吸引可知，小球A与橡胶棒
C可能带异种电荷，则小球A可能带正电；由带电体能吸引轻小物体可知，小球A还有
可能不带电，所以小球A不一定带正电。
故答案为：负；不一定。
22．（2022秋•曲阳县期中）如图所示是一个定时炸弹的引爆装置，S是定时开关，设定的
起爆时间一到，定时开关 S会自动断开。为使起爆器停止工作，拆弹专家应在 a
（选填“a”或“b”）处剪断导线。拆除炸弹前起爆器中 没有 （选填“有”或
“没有”）电流通过。【答案】a；没有
【分析】由电路图可知当S闭合时起爆器被短路，则起爆器中没有电流通过；当S断开
时起爆器有电流通过从而引爆炸弹，据此进行分析解答。
【解答】解：
（1）由题意和电路图可知，起爆前定时开关S是闭合的，此时起爆器被导线b短路，
没有电流通过起爆器，所以起爆器不工作，当设定起爆时间一到，定时开关 S会自动断
开，此时起爆器中有电流通过，引爆炸弹，因此为了使引爆装置停止工作，应将起爆器、
灯泡与电源构成的串联电路断开，即应剪断a处的导线，此时电路处于断路状态，爆炸
装置不工作。
（2）由电路图可知，拆除前，起爆器被导线 b短路，没有电流通过起爆器，所以起爆
器不工作。
故答案为：a；没有。
三．作图题（共2小题，共6分）
23．（2022秋•南岸区校级期中）在如图所示的电路中有三根导线尚未连接，以笔画线代
替导线补上，补上后要求：
①闭合开关S，小灯L 与L 并联；
1 2
②电流表测量L 的支路电流；
2
③滑动变阻器只改变L 的亮度。
1【答案】
【分析】由题意可得两灯泡并联，电流表测通过灯 L 的电流；滑动变阻器应与被控制
2
的用电器串联，滑动变阻器采用一上一下的接法。
【解答】解：根据题意可知，两个灯泡并联，开关在干路中控制整个电路；电流表测量
L 的支路电流，由于不知道电路中电流的大小，所以电流表应选用大量程与L 串联；
2 2
滑动变阻器只改变L 的亮度，所以滑动变阻器（一下一上连入电路）应与L 串联，实
1 1
物图的连接如下所示：
24．（2022秋•明山区校级期中）在图中的圆圈内填上电流表或电压表的符号，当开关S
闭合时，电路能正常工作。【答案】
【分析】电流表要串联在电路中使用，而电压表要与被测用电器并联；首先判断图中各
圆圈的位置，以及和用电器的连接方式，再结合仪表的使用方法进行分析。
【解答】解：由电路图可知，上面和右边电表应为电流表，如果上面是电压表，则 L
1
短路，灯泡不能正常发光，左边电表应为电压表，如图所示：
四．实验题（本题共3小题，共21分）
25．（2022秋•安徽期中）如图甲所示是“探究不同物质吸热升温的现象”实验装置，小
华用两个相同的容器分别装入质量相等的A、B两种液体，用相同的装置加热：
（1）实验中两种液体吸收热量的多少可通过 加热时间 （填“液体升高的温度”或
“加热时间”）比较；
（2）根据实验数据绘制的温度与时间的关系图象如图乙所示，分析图象可知：A、B两
种液体中， A 液体的吸热能力更强；
（3）停止加热后，A、B两种液体中， B 液体温度下降的快。
【答案】（1）加热时间；（2）A；（3）B。
【分析】我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸
收热量多的吸热能力强；
②使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，
温度变化小的吸热能力强；
【解答】解：（1）用相同的加热器加热，在相同时间内，加热器放出的热量是相同的，
实验中通过加热时间来反映物质吸收热量的多少；
（2）根据图象可知，在相同时间内，吸收相同的热量，A的温度变化要小于B的温度
变化，则A的吸热能力大于B的吸热能力，即A的比热容大于B的比热容；
（3）停止加热后，在同样放热的情况下，比热容小的温度变化的越快，B的比热容小，
所以B液体的温度下降得快。
故答案为：（1）加热时间；（2）A；（3）B。
26．（2022秋•邓州市期中）小华做“探究并联电路中电流的规律”实验时设计了如图 1
所示的电路。
（1）在连接电路时，开关应 断开 。
（2）小华先将电流表接在L 所在的支路，闭合开关时发现电流表指针向左偏转，她迅
1
速断开开关，经检查发现电流表的 正负接线柱接反 。正确连接后闭合开关，她观
察到灯L 发光，灯L 不发光，电流表的示数为零，电路存在的故障可能是： L 断路 ；
2 1 1
。
（3）排除故障后，她测出了L 、L 支路和干路上的电流分别为I 、I 和I，电流表示数
1 2 1 2
如图2甲、乙、丙所示，可读出：I ＝0.5A，I ＝ 0.5 2 A，I＝ 1 A。根据测量结果，
1 2
在误差允许范围内，你认为并联电路中干路电流和各支路电流的关系是： I ＝ I +I 。
1 2
（写出关系式）
（4）为了验证结论的普遍性，她下一步应该做的是 C 。
A.整理器材，结束实验B.改变电流表的量程或换电流表再测几次
C.换用不同规格的小灯泡，再测出几组电流值通过对上面实验的分析，可以得出的结论
是： 并联电路中干路电流等于各支路电流之和 。
【答案】（1）断开；（2）正负接线柱接反；L 断路；（3）0.52；1；I＝I +I ；（4）
1 1 2
C；并联电路中干路电流等于各支路电流之和。
【分析】（1）连接电路时，为了保护电路，开关应断开；
（2）电流表在使用时，电流要从正接线柱流入，从负接线柱流出；闭合开关后，观察
到灯L 发光，说明干路和L 支路是通路，根据灯L 不发光分析电路可能存在的故障；
2 2 1
（3）首先确定电流表的量程和分度值，然后读数；根据电流的大小得出关系；
（4）为了避免结论的偶然性，应该换用不同规格的小灯泡，多次实验，寻找普遍规律；
并联电路的电流规律是并联电路中干路电流等于各支路电流之和。
【解答】解：（1）连接电路时，为保护电路，开关应处于断开状态；
（2）闭合开关后，电流表指针反向偏转是因为电流表正负接线柱接反；闭合开关后，
观察到灯L 发光，说明干路和L 支路是通路，但灯L 不发光，电流表的示数为零，电
2 2 1
路可能存在的故障可能是L 断路造成的；
1
（3）图乙电流表所接量程为 0～0.6A，分度值为 0.02A，则读数为 0.52A，即 I ＝
2
0.52A；图丙电流表所接量程为0～3A，分度值为0.1A，则读数为1A，即I＝1A；由测
量数据可知，并联电路中干路电流等于各支路电流之和，即：I＝I +I ；
1 2
（4）为了避免结论的偶然性，应该换用不同规格的小灯泡，多次实验，再测出几组电
流值，寻找普遍规律；故选C；通过对上面实验的分析，可以得出的结论是：并联电路
中干路电流等于各支路电流之和。
故答案为：（1）①断开；（2）正负接线柱接反；L 断路；（3）0.52；I＝I +I ；
1 1 2
（4）C；并联电路中干路电流等于各支路电流之和。
27．（2022秋•古冶区期中）如图所示，是探究影响导体电阻大小因素的实验电路，选用
的导体材料规格如表中所示。
编号 材料 长度/m 横截面积/mm2
A 镍铬 0.5 0.5
B 镍铬 1.0 0.5
C 镍铬 0.5 1.0
D 锰铜 0.5 0.5（1）探究过程中，要在M、N间接入不同的导体，则通过观察 电流表示数 来比较
导体电阻的大小。
（2）M、N间接入A、B导体进行比较，导体 A 接入时，电流表示数较大，表明
导体的 长度 对电阻的影响。
（3）M、N间接入A、C导体进行比较，控制相同的因素有 导体的材料和长度 ，
探究的是导体的 横截面积 对电阻的影响。
（4）将导体A、D分别接入M、N间，观察到电流表示数不同，由此可得到的初步结
论是： 在导体长度和横截面积相同时，导体的电阻与导体的材料有关 。
【答案】（1）电流表示数；（2）A；长度；（3）导体的材料和长度；横截面积；
（4）在导体长度和横截面积相同时，导体的电阻与导体的材料有关。
【分析】（1）电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，
导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小。
（2）影响导体电阻大小的因素：导体的材料、长度、横截面积和温度，在研究电阻与
其中某个因素的关系时，要采用控制变量法的思想，要研究导体的电阻大小与一个量之
间的关系，需要保持其它量不变。
【解答】解：（1）在M、N之间分别接上不同的导体，通过观察观察电流表示数来比
较导体电阻的大小；
（2）由表中数据可知，应选编号为A、B的两根电阻丝的材料、横截面积相同，A的长
度小于B的长度，所以A的电阻小于B的电阻，根据I＝ 可知，在M、N间接入A、
B导体进行比较，导体A接入时，电流表示数较大，表明导体的长度对电阻有影响；
（3）由表中数据可知，应选编号为A、C的两根电阻丝的材料、长度相同，将A和C
两电阻丝接入图电路中M、N两点间，可以探究导体的横截面积对电阻的影响；
（4）由表中数据可知，A、D两电阻丝的长度、横截面积相同而材料不同，将A和D两电阻丝接入图1电路中M、N两点间，电流表示数不相同，由此可知：当长度和横截
面积相同时，导体电阻跟材料有关。
故答案为：（1）电流表示数；（2）A；长度；（3）导体的材料和长度；横截面积；
（4）在导体长度和横截面积相同时，导体的电阻与导体的材料有关。
五．计算题（本题共3小题，共29分）
28．（2022秋•河西区期中）如图，一款可设定温度的电热水杯，能将杯中水加热到需要
的温度，给人们生活带来便捷。通电后将杯中0.3kg的水从25℃加热到55℃，求：水吸
收的热量。[水的比热容为4.2×103J/（kg•℃）]
【答案】水吸收的热量为3.78×104J。
【分析】知道水的比热容、水的质量，初温和末温，利用吸热公式Q吸 ＝cm（t﹣t
0
）求
水吸收的热量。
【解答】解：水吸收的热量：
Q吸 ＝cm（t﹣t
0
）＝4.2×103J/（kg•℃）×0.3kg×（55℃﹣25℃）＝3.78×104J；
答：水吸收的热量为3.78×104J。
29．（2022秋•息县期中）某家庭需要将50kg、20℃的水升高40℃作为生活用热水，他们
利用煤气灶烧水，需燃烧0.8kg煤气，已知煤气的热值q煤气 ＝4.2×107J/kg，水的比热容
c水 ＝4.2×103J/（kg•℃）。求：
（1）水需吸收的热量；
（2）完全燃烧0.8kg煤气放出的热量；
（3）煤气灶烧水的效率。
【答案】（1）水需吸收的热量为8.4×106J；
（2）完全燃烧0.8kg煤气放出3.36×107J热量；
（3）煤气灶烧水的效率是25%。
【分析】（1）知道水的质量、水的比热容和水升高的温度，利用吸热公式 Q吸 ＝cmΔt
求水吸收的热量；
（2）知道煤气的质量和煤气的热值，利用Q放 ＝mq计算煤气完全燃烧放出的热量；（3）水吸收的热量是有用的能量，煤气完全燃烧放出的热量为总能量，煤气灶烧水的
效率等于水吸收的热量与煤气完全燃烧放出的热量之比。
【解答】解：
（1）水吸收的热量：
Q吸 ＝c水m水Δt＝4.2×103J/（kg•℃）×50kg×40℃＝8.4×106J；
（2）0.8kg煤气完全燃烧放出的热量：
Q放 ＝mq＝0.8kg×4.2×107J/kg＝3.36×107J；
（3）燃气灶烧水的效率：
＝ ＝ ×100%＝25%。
η
答：（1）水需吸收的热量为8.4×106J；
（2）完全燃烧0.8kg煤气放出3.36×107J热量；
（3）煤气灶烧水的效率是25%。
30．（2022秋•濮阳县期中）如图所示的电路中，电源电压保持不变。当开关S 断开、S
1 2
闭合时，电压表的示数为4.5V；当开关S 闭合、S 断开时，电压表的示数为3V，求
1 2
（1）电源电压。
（2）L 和L 两端的电压。
1 2
【答案】见试题解答内容
【分析】由电路图可知，当开关S 断开、S 闭合时，两灯泡串联，电压表测电源的电压，
1 2
可知电源的电压；当开关S 闭合、S 断开时，两灯泡串联，电压表测L 两端的电压，
1 2 1
根据串联电路的电压特点求出L 两端的电压。
2
【解答】解：由电路图可知，当开关S 断开、S 闭合时，两灯泡串联，电压表测电源的
1 2
电压，则电源的电压U＝4.5V；
当开关S 闭合、S 断开时，两灯泡串联，电压表测L 两端的电压，则L 两端的电压U
1 2 1 1 1
＝3V，
因串联电路中总电压等于各分电压之和，所以，L 两端的电压：U ＝U﹣U ＝4.5V﹣3V
2 2 1＝1.5V。
答：（1）电源电压为4.5V。
（2）L 和L 两端的电压分别为3V和1.5V。
1 2
