九年级全一册物理期中考试模拟测试01（解析版）
（考试时间：90分钟 试卷满分：100分）
注意事项：
1．测试范围：人教版九年级全一册第13~16章。
第Ⅰ卷 选择题
一、选择题（本题共16小题，每小题2分，共32分。在每小题给出的四个选项中，只有
一项是符合题目要求的）

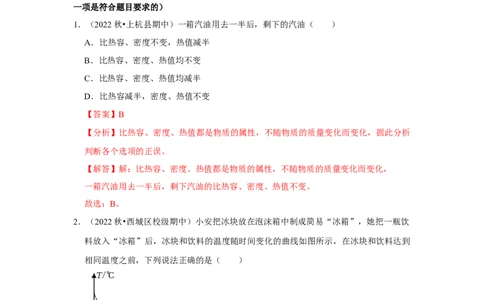

1．（2022秋•上杭县期中）一箱汽油用去一半后，剩下的汽油（ ）
A．比热容、密度不变，热值减半
B．比热容、密度、热值均不变
C．比热容、密度、热值均减半
D．比热容减半，密度、热值不变
【答案】B
【分析】比热容、密度、热值都是物质的属性，不随物质的质量变化而变化，据此分析
判断各个选项的正误。
【解答】解：比热容、密度、热值都是物质的属性，不随物质的质量变化而变化，
一箱汽油用去一半后，剩下汽油的比热容、密度、热值不变。
故选：B。
2．（2022秋•西城区校级期中）小安把冰块放在泡沫箱中制成简易“冰箱”，她把一瓶饮
料放入“冰箱”后，冰块和饮料的温度随时间变化的曲线如图所示，在冰块和饮料达到
相同温度之前，下列说法正确的是（ ）
A．甲的内能减少，乙的内能增加
B．甲是冰块，放出热量
C．乙是冰块，含有的热量增加
D．若不计热损失，甲放出的热量比乙吸收的热量多【答案】A
【分析】两个温度不同的物体相互接触时，会发生热传递现象；高温物体放出热量，低
温物体吸收热量。
【解答】解：由图可知，物体甲的温度是降低的，即物体甲放出热量，内能减小；物体
乙的温度是升高的，即物体乙吸收热量，内能变大；所以物体甲是饮料，乙是冰块；热
量是一个过程量，不能说含有多少热量；不计热损失，甲放出的热量等于乙吸收的热量；
故A正确，BCD错误。
故选：A。

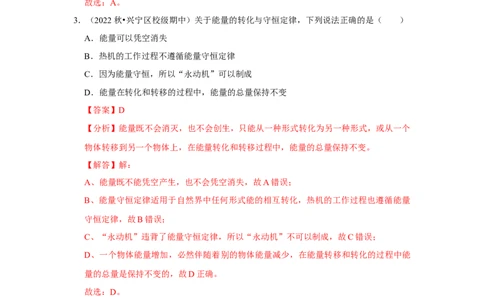

3．（2022秋•兴宁区校级期中）关于能量的转化与守恒定律，下列说法正确的是（ ）
A．能量可以凭空消失
B．热机的工作过程不遵循能量守恒定律
C．因为能量守恒，所以“永动机”可以制成
D．能量在转化和转移的过程中，能量的总量保持不变
【答案】D
【分析】能量既不会消灭，也不会创生，只能从一种形式转化为另一种形式，或从一个
物体转移到另一个物体上，在能量转化和转移过程中，能量的总量保持不变。
【解答】解：
A、能量既不能凭空产生，也不会凭空消失，故A错误；
B、能量守恒定律适用于自然界中任何形式能的相互转化，热机的工作过程也遵循能量
守恒定律，故B错误；
C、“永动机”违背了能量守恒定律，所以“永动机”不可以制成，故C错误；
D、一个物体能量增加，必然伴随着别的物体能量减少，在能量转移和转化的过程中能
量的总量是保持不变的，故D正确。
故选：D。
4．（2022春•新城区期中）图中小朋友将气球与上衣摩擦，气球会被上衣吸住，下列说法
正确的是（ ）
A．气球与上衣摩擦时，创造了电荷
B．气球会被上衣吸住是带电体吸引轻小物体的结果C．若上衣得到了一些电子，则一定带正电荷
D．电子一定在气球和上衣之间发生了转移
【答案】D
【分析】（1）摩擦起电不是创造了电荷，是电荷从一个物体转移到另一个物体。
（2）同种电荷相互排斥、异种电荷相互吸引。
（3）得到电子的物体因为有了多余电子而带负电，失去电子的物体带正电。
（4）电子一定在气球和上衣之间发生了转移。
【解答】解：A、气球与上衣摩擦时，电荷发生了转移，不是创造了电荷，故A错误；
B、气球会被上衣吸住是异种电荷相互吸引的结果，故B错误；
C、若上衣得到了一些电子，则一定带负电荷，故C错误；
D、摩擦起电的过程是电子转移的过程，所以电子一定在气球和上衣之间发生了转移，
故D正确。
故选：D。

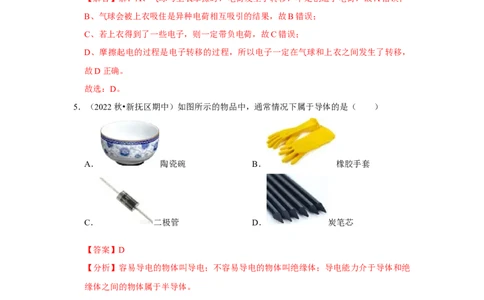

5．（2022秋•新抚区期中）如图所示的物品中，通常情况下属于导体的是（ ）
A． 陶瓷碗 B． 橡胶手套
C． 二极管 D． 炭笔芯
【答案】D
【分析】容易导电的物体叫导电；不容易导电的物体叫绝缘体；导电能力介于导体和绝
缘体之间的物体属于半导体。
【解答】解：通常情况下，陶瓷碗、橡胶手套不容易导电，属于绝缘体；炭笔芯容易导
电，属于导体；二极管导电能力介于导体和绝缘体之间，属于半导体。故ABC错误，D
正确。
故选：D。

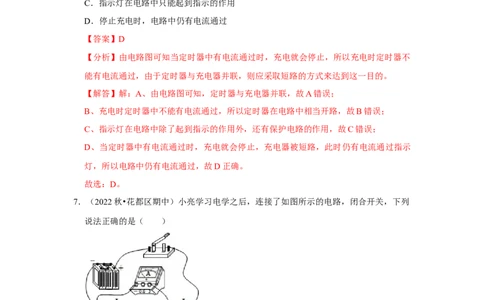

6．（2022秋•武昌区期中）电动自行车电池不能长时间充电，为了电动自行车的充电安全，
小明设计了如图所示的定时充电器，用定时器控制充电时间。当定时器中有电流通过时，
充电就会停止。针对该充电器的设计方案，下面说法正确的是（ ）A．定时器应与充电器串联
B．充电时，定时器在电路中相当于一根导线
C．指示灯在电路中只能起到指示的作用
D．停止充电时，电路中仍有电流通过
【答案】D
【分析】由电路图可知当定时器中有电流通过时，充电就会停止，所以充电时定时器不
能有电流通过，由于定时器与充电器并联，则应采取短路的方式来达到这一目的。
【解答】解：A、由电路图可知，定时器与充电器并联，故A错误；
B、充电时定时器中不能有电流通过，所以定时器在电路中相当开路，故B错误；
C、指示灯在电路中除了起到指示的作用外，还有保护电路的作用，故C错误；
D、当定时器中有电流通过时，充电就会停止，充电器被短路，此时仍有电流通过指示
灯，所以电路中仍有电流通过，故D正确。
故选：D。
7．（2022秋•花都区期中）小亮学习电学之后，连接了如图所示的电路，闭合开关，下列
说法正确的是（ ）
A．电源将电能转化成光能
B．图中的电表是电压表，测量的是L 两端的电压
1
C．图中的电表是电流表，测量的是灯L 的电流
1
D．图中的电表是电流表，测量的是灯L 的电流
2【答案】D
【分析】电源对外供电时，电能转化为其它形式的能量；
根据电路图分析该电表的种类和作用。
【解答】解：A、电源工作时，将电能转化成其它形式的能量，并不一定转化为光能，
故A错误；
BCD、根据电路图可知，图中的电表表盘上标有A字样，为电流表，该电路为并联电路，
电流表测量通过灯泡L 的电流，故D正确、BC错误。
2
故选：D。
8．（2022 秋•武侯区校级期中）下列古诗或俗语不能说明分子在做无规则运动的是
（ ）
A．墙内开花墙外香
B．弄花香满衣
C．遥知不是雪，为有暗香来
D．纷纷暮雪下辕门
【答案】D
【分析】要解答本题需掌握：扩散现象是分子运动，以及机械运动和分子运动的区别。
分子是看不见的。
【解答】解：墙内开花墙外香、弄花香满衣、遥知不是雪，为有暗香来这些都属于扩散
现象，都能说明分子在做无规则运动；而纷纷暮雪下辕门，是固体小颗粒的运动，不是
分子的运动，故D符合题意。
故选：D。
9．（2022秋•河东区校级期中）用电流表测出L 的电流，图中正确的是（ ）
2
A． B．C． D．
【答案】B
【分析】电流表在电路中是串联使用的，与哪个用电器串联，则测哪个用电器的电流，
同时注意电流的正进负出。
【解答】解：A、电流表与L 串联，测L 的电流，不合题意；
1 1
B、电流表与L 串联，测L 的电流，符合题意；
2 2
C、电流表在干路中，测干路中的电流，不能只测L 的电流，不合题意；
2
D、电流表与L 串联，测L 的电流，同时正负接线柱接反了，不合题意。
1 1
故选：B。
10．（2022秋•青羊区校级期中）如图（a）所示电路，当开关闭合时，电流表A 、A 的
1 2
示数分别由（b）、（c）两图读得，则电灯L 中的电流是（ ）
1
A．0.28A B．1.08A C．1.14A D．1.36A
【答案】B
【分析】由电路图可知，两灯泡并联，电流表A 测干路电流，A 测L 支路的电流。根
1 2 2
据并联电路的电流特点求出通过灯L 的电流。读数时，要先看量程，再确认分度值，
1
最后看指针所指的位置。
【解答】解：因为两灯的两端是分别连在一起的，所以两灯的连接方式是并联。电流表
A 测量干路电流，电流表A 测量的是灯泡L 中的电流；
1 2 2
已知b图电流表应为A 的示数，c图电流表应为A 的示数；
1 2
所以电流表A 所选量程应为0～3A，分度值是0.1A，由指针所指的位置可知I＝1.4A；
1
c 图电流表所选的量程是 0～0.6A，分度值是 0.02A，由指针所指的位置可知 I ＝
20.32A。
则通过L 的电流I ＝I﹣I ＝1.4A﹣0.32A＝1.08A。
1 1 2
故选：B。
11．（2022秋•鲤城区校级期中）汽车已经成为现代生活不可缺少的一部分，汽车多数采
用汽油机作为发动机，如图是四冲程汽油机的工作循环示意图，下列说法中错误的是（
）
A．汽油机一个工作循环正确的顺序是：丁丙甲乙
B．甲冲程中的能量转化是：机械能转化为内能
C．丙冲程中存在的能量转化是：化学能转化为内能
D．依靠飞轮惯性完成的冲程是：甲、乙、丁冲程
【答案】A
【分析】判断汽油机的四个冲程，先看进气门和排气门的关闭情况，进气门打开的是吸
气冲程，排气门打开的是排气冲程，进气门和排气门都关闭的是压缩冲程或者做功冲程；
活塞上行为压缩冲程和排气冲程；活塞下行为吸气冲程和做功冲程；在压缩冲程中机械
能转化为内能；做功冲程中内能转化为机械能；对外提供内能的冲程只有做功冲程，其
它三个冲程都是依靠惯性完成的。
【解答】解：甲冲程，两气门都关闭，活塞向上运行，气缸容积减小，是压缩冲程，将
机械能转化为了内能，是第二冲程；
乙冲程，排气门打开，活塞向上运动，气缸容积减小，是排气冲程，是第四冲程；
丙冲程，气门都关闭，火花塞点火，活塞向下运行，气缸容积增大，是做功冲程，将内
能转化为了机械能是第三冲程；
丁冲程，进气门打开，活塞向下运行，气缸容积增大，是吸气冲程，是第一冲程；
A、四个冲程的正确顺序是丁甲丙乙，故A错误；
B、甲冲程中机械能转化为内能，故B正确；
C、丙冲程是做功冲程，此冲程燃料燃烧化学能转化为内能，故C正确；D、靠惯性完成的冲程是甲、乙、丁，故D正确。
故选：A。
12．（2022春•鼓楼区校级期中）现在一些场所设有红外人脸识别测温系统，可以在1s内
完成测温并控制门禁/闸门通行，如图所示。若红外测温感知体温在正常范围内，开关
S 闭合；若人脸识别通过，开关S 闭合；只有当体温正常、人脸识别通过时，系统才会
1 2
打开闸门。下列选项中设计的电路符合要求的是（ ）
A． B．
C． D．
【答案】A
【分析】由题意可知，只有当人脸识别通过、体温在正常范围都满足时，系统才会启动
电动机打开闸门，说明开关S 、S 相互影响、不能独立工作即为串联，据此进行解答。
1 2
【解答】解：
只有当人脸识别通过、体温在正常范围都满足时（即两个开关都闭合），系统才会启动
电动机打开闸门；
当人脸识别不通过或体温不正常时（即只要有一个开关断开），闸门就不会打开，这说
明两个开关是相互影响的，所以两个开关是串联的，故A正确。
故选：A。13．（2022秋•芜湖期中）小明用如图所示的器材探究“影响电阻大小的因素”。a、b为
长度一样的镍铬合金丝，b 比 a 的横截面积大。关于此实验，下列说法错误的是
（ ）
A．小灯泡越亮，表示接入的合金丝电阻越小
B．利用此装置能探究导体电阻大小和横截面积的关系
C．利用此装置能探究导体电阻大小和长度的关系
D．利用此装置能探究导体电阻大小和材料的关系
【答案】D
【分析】（1）在此实验装置中，运用转换法，电阻的大小通过比较小灯泡的亮度来判
断，小灯泡串联在电路中，电源电压一定，导体电阻越小，电路电流越大，灯泡越亮；
（2）因为两根电阻丝的材料一样，且长度相同，而横截面积不同，故运用控制变量法，
可以探究导体的电阻大小和横截面积、长度的关系。
【解答】解：A、小灯泡越亮，电路中的电流越大，表示接入的合金丝电阻越小，故 A
正确；
BCD、利用此装置中的一根电阻丝，用夹子改变电阻丝的长度，也可以探究导体电阻大
小和长度的关系；
探究导体电阻大小和横截面积的关系时，可以分别将a、b两镍铬合金丝接入电路；
由于a和b的材料是相同的，所以无法探究电阻与材料的关系，故D错误，BC正确。
故选：D。
14．（2022秋•武冈市期中）小明同学用两套完全相同的装置同时加热相同质量的水和食
用油，得到了温度随时间变化的图像如图所示，以下说法正确的是
[c水 ＝4.2×103J/（kg•℃）]（ ）A．物质B为水
B．0～5min，物质B吸收的热量比物质A吸收的热量多
C．食用油的比热容为2.1×103J/（kg•℃）
D．图像表明：物体的温度越高，其比热容越大
【答案】C
【分析】（1）我们使用两套完全相同的装置同时加热相同质量的水和食用油，在相同
时间内两种物质吸热相同，比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸
收热量多的吸热能力强
②使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，
温度变化小的吸热能力强；
（2）相同加热器在相同时间内放出的热量相同；
（3）由题知食用油和水质量相同，加热相同时间食用油吸收的热量和水吸收的热量相
等。根据吸热公式Q＝c吸mΔt判断两物质的比热容之间的关系，从而得出食用油的比热
容；
（4）比热容是物质本身的一种特性，其大小是由物质种类和状态决定的，与是否吸热、
放热、温度、质量等因素无关。
【解答】解：A、使用两套完全相同的装置同时加热相同质量的水和食用油，根据转换
法，相同时间两种物质吸热相同，由图知，升高相同的温度，A加热时间长，因水的吸
热能力强，故物质A为水，B为食用油，故A错误；
B、相同加热器在相同时间内放出的热量相同，则0～5min，物质B吸收的热量和物质
A吸收的热量相同，故B错误；
C、由图象可知，加热5min，水的温度从10℃升高到30℃，食用油的温度从10℃升高到50℃，
因为加热装置相同，所以Q水吸 ＝Q油吸 ，
即c水mΔt水 ＝c油mΔt油 ，
即c水m（30℃﹣10℃）＝c油m（50℃﹣10℃），
则可知c水 ＝2c油 ，
又因为c水 ＝4.2×103J/（kg•℃），
所以c油 ＝ c水 ＝2.1×103J/（kg•℃），故C正确；
D、比热容的大小与是否吸热、放热、温度、质量等因素无关，故D错误。
故选：C。
15．（2022秋•湖北期中）如图所示电路，只闭合S 时电压表的示数为U ；只闭合S 时电
1 1 2
压表的示数为U ；若S 、S 同时闭合，电压表示数为U ．关于三个电压值的大小，正
2 1 2 3
确的是（ ）
A．U ＝U ＞U B．U ＞U ＝U C．U ＝U ＞U D．U ＝U ＜U
1 2 3 1 2 3 1 3 2 1 3 2
【答案】C
【分析】分析电路结构，确定三种状态下电压表所测的示数，然后根据串联电路的电压
特点作出判断。
【解答】解：
（1）只闭合S 时，两个灯泡串联，电压表测量的是串联电路两端的电压，也是电源电
1
压，所以电压表示数U ＝U；
1
（2）只闭合S 时，两个灯泡串联，电压表只与右边的灯泡并联，测量的是一个灯泡两
2
端的电压，所以电压表示数U
2
＝U右灯 ，∵两个灯泡串联，∴U
2
＜U；
（3）若S 、S 同时闭合，会对左边的灯泡短路，只有右边的灯泡接入电路，电压表测
1 2
量是右边灯泡两端的电压，也是电源电压。所以电压表示数U ＝U。
3
由上分析可知：U ＝U ＞U 。
1 3 2
故选：C。
16．（2022秋•夏津县校级期中）如图所示，用滑动变阻器控制灯泡的亮暗，要求滑动变阻器的滑片P向左移动，灯泡亮度增大，则滑动变阻器接入电路的方式是（ ）
A．A接M点，B接N点 B．C接M点，B接N点
C．C接M点，D接N点 D．D接M点，A接N点
【答案】B
【分析】（1）灯泡的亮暗取决于实际功率的大小，根据P＝UI＝I2R可知电路中电流的
变化，根据欧姆定律可知电路中总电阻的变化，进一步可知滑动变阻器接入电路中电阻
的变化；
（2）滑动变阻器按一上一下的原则串联在电路中，其在电路中的作用是通过改变电路
中电阻线的长度来改变电阻的大小，从而改变电路中的电流；哪一段电阻丝被接入电路
中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片P之间的部分。
【解答】解：因灯泡的亮暗取决于实际功率的大小，
所以，由P＝I2R可知，灯泡亮度增大时电路中的电流变大，
由I＝ 可知，电路中的总电阻变小，变阻器接入电路中的电阻变小，
由题意可知，滑片P向左移动时变阻器接入电路中的电阻变小，
因滑动变阻器接入电路中电阻的大小是由下方接线柱决定的，
所以，要满足题中要求，滑动变阻器的左下方接线柱C必须接入电路中，故AD错误；
由滑动变阻器按一上一下的原则串联在电路中可知，上方接线柱A或B应接入电路中，
故B正确、C错误。
故选：B。
第Ⅱ卷 非选择题
二、填空题（本题共6小题，每题2分，共12分）
17．（2022秋•管城区校级期中）A、B、C三个轻质小球，已知A带负电，B和A互相吸
引，C和A互相排斥。则B、C两个轻质小球，一定带电的是 C 小球。小球A是由
于 得到 电子而带负电。【答案】C；得到
【分析】（1）同种电荷相互排斥，异种电荷相互吸引。
（2）带电体吸引轻小物体，所以相互排斥的物体一定带同种电荷，相互吸引的物体可
能带异种电荷，也可能是带电体吸引轻小物体。
（3）物体失去电子带负电。
【解答】解：已知A带负电，B和A互相吸引，B可能带正电，也可能不带电；
已知A带负电，C和A互相排斥，说明C一定带负电；
小球A是带负电，是因为得到了电子。
故答案为：C；得到。
18．（2022秋•正阳县期中）如图所示，将水加热至沸腾后，塞子被冲出，此过程的能量
转化方式与汽油机的 做功 冲程相同。若单缸四冲程汽油机飞轮转速为1200r/min，
则1s内完成个 4 0 冲程。
【答案】（1）做功；（2）40。
【分析】（1）做功冲程把内能转化为机械能。
（2）热机完成一个工作循环，要经过4个冲程，燃气对外做功1次，活塞往返2次，飞
轮转动2周。
【解答】解：（1）将水加热至沸腾后，塞子被冲出，在此过程中内能转化为机械能，
做功冲程也是把内能转化为机械能。
（2）飞轮转速是1200r/min＝20r/s，表示每秒飞轮转动20圈，完成10个工作循环，要
经过40个冲程。
故答案为：（1）做功；（2）40。
19．（2022春•宿迁期中）新型冠状病毒可通过飞沫传播，飞沫传播 不属于 （选填
“属于”或“不属于”）分子无规则运动；按照“七步洗手法”洗手后，无论如何甩动
双手，手上总是会残留有一些小水珠，这是由于分子间存在相互作用的 引 力导致
的.
【答案】不属于；引。【分析】（1）病毒是微生物，不是分子，而是由分子组成的微小物体；
（2）物质是由分子或原子组成的，分子间存在相互作用的引力和斥力。
【解答】解：新型冠状病毒属于微生物，它通过飞沫传播是微生物所做的机械运动，不
属于分子无规则运动；
分子间存在引力，所以无论如何甩动双手，手上总是会残留有一些小水珠。
故答案为：不属于；引。
20．（2022春•玉林期中）合理分类和利用垃圾可以保护环境、变废为宝。在一定条件下，
1t生活垃圾能“榨”出140kg燃料油，若燃料油的热值为4.0×107J/kg，假如玉林市每天
产生10t生活垃圾，则这些垃圾“榨”出的燃料油完全燃烧释放出的热量为 5.6×1 0 1 0
J；在一个标准大气压下，这些热量的30%被500m3、30℃的水吸收，则水温能升高 8
℃。[c水 ＝4.2×103J/（kg•℃），
水
＝1.0×103kg/m3]
【答案】5.6×1010；8。
ρ
【分析】（1）根据Q放 ＝mq求出燃料油完全燃烧释放出的热量；
（2）根据 ＝ 求出水的质量，再根据Q吸 ＝ Q放 求出水吸收的热量，根据Q吸 ＝cmΔt
求出水升高ρ的温度；因1标准大气压沸水的温度η 是100℃。
【解答】解：（1）10t生活垃圾“榨”出的燃料油完全燃烧释放出的热量：
Q放 ＝mq＝10×140kg×4.0×107J/kg＝5.6×1010J；
（2）由 ＝ 得，水的质量：
m′＝
水
ρV＝1.0×103kg/m3×500m3＝5×105kg，
水吸收ρ的热量：
Q吸 ＝ Q放 ＝30%×5.6×1010J＝1.68×1010J，
由Q吸η＝cmΔt得，水升高的温度：
Δt＝ ＝ ＝8℃。
故答案为：5.6×1010；8。
21．（2022秋•松原期中）如图所示，甲为可调亮度台灯，乙为电位器的结构图，A、B、
C为电位器的三个接线柱，转动滑片可调节灯泡亮度。当将接线柱 B 、 C 接入电路
时，顺时针旋转滑片，灯泡变亮，该电位器是通过改变接入电路中电阻丝的 长度
来改变灯泡亮度的。【答案】B、C；长度。
【分析】（1）滑动变阻器与灯泡串联，顺时针旋转旋片可以使灯泡亮度增加，则电流
变大，电阻变小，据此确定连接方法；
（2）电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达
到改变灯泡亮度的目的。
【解答】解：
顺时针旋转旋片时，灯泡变亮，原因是电流变大，电源电压不变，根据欧姆定律可知：
电路中电阻变小，则应连接接线柱B、C与灯泡串联后接入电路；
电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变
灯泡亮度的目的。
故答案为：B、C；长度。
22．（2022秋•衡山县校级期中）某同学在做一个电学实验时，闭合开关后，发现电流表
指针的偏转如图甲所示。发生这一现象的原因是 选用电流表的量程太小 ；纠正后
电流表如题图乙所示，电流表的示数为 1. 3 A。
【答案】选用电流表的量程太小；1.3。
【分析】使用电流表前，应先进行调零；
电流应从电流表的正接线柱流入，负接线柱流出，否则指针会反转，闭合开关后，若电流表指针偏转角度过大或过小，说明电流表选用的量程不对；
确定电流表的量程和分度值，读出示数。
【解答】解：闭合开关后，发现电流表指针的偏转如图甲所示。指针偏转角度超过量程，
发生这一现象的原因是选用电流表的量程太小；
由乙图可知电流表的量程为0～3A，分度值为0.1A，所以电流表的示数为1.3A。
故答案为：选用电流表的量程太小；1.3。
三．作图题（共2小题，共6分）
23．（2022秋•静安区期中）如图所示，在〇里填上适当的电表符号，要求成为正确的电
路。
【答案】
【分析】根据电流表与被测电路串联、电压表与被测电路并联即可完成电路。
【解答】解：电流表与被测电路串联，电压表与被测电路并联；由图知，右上侧的电表
与灯泡L 并联，所以是电压表；左侧的电表与灯泡L 串联，所以是电流表；右下边的
1 1
电表与电源串联，所以是电流表。如图所示：
24．（2022秋•惠州校级期中）居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着
会浪费电。小明想利用光控开关和声控开关设计出一种“聪明”的电路——晚上，有人走动发出声音，灯亮；白天，无论发出多大声音，电灯也不会亮。请把图中的器材连接
成符合要求的电路。（光控开关在天黑时自动闭合，天亮时自动断开；声控开关在有人
走动发出声音时就闭合，闭合后经过一两分钟便自动断开）。
【答案】
【分析】由题意可知，居民楼的楼道里灯泡亮的条件是：必须是晚上，白天不亮；必须
有人走动发出声音，没人不亮，所以光控开关和声控开关不能独立工作，即串联，据此
连接电路。
【解答】解：由题知，晚上，有人走动发出声音，灯亮；白天，无论发出多大声音，电
灯也不会亮，说明两个开关不能独立工作，即两个开关应串联，再和灯泡串联，电路图
连接如下：
。
四．实验题（本题共3小题，共21分）
25．（2022秋•鲤城区校级期中）同学们在“探究影响导体电阻大小的因素”实验时，实
验室提供了4根电阻丝，规格、材料如表所示，小兵、小红两位同学做出了如下猜想：
①导体的电阻与导体的长度有关；②导体的电阻与导体的横截面积有关；③导体的电
阻与导体的材料有关；为了验证上述猜想，他们设计了如图所示的实验电路：
编号 材料 长度/m 横截面积/mm2A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
（1）在M、N之间分别接不同的导体，通过观察 电流表示数 来比较导体电阻的大
小更精准。
（2）为了验证上述猜想③，应该选用编号 A 、 D 两根电阻丝进行实验。
（3）一个同学探究猜想②时将电阻丝D接入电路，读出电流表示数，然后再将电阻丝
D对折后接入电路中，发现电流表示数变大。据此，他得出结论：导体的横截面积越大，
电阻越小。他的这种实验方法是 错误 （选填“正确”或“错误”）的，理由是
没控制长度相等 。
【答案】（1）电流表示数；（2）A、D；（3）错误；没控制长度相等。
【分析】（1）电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，
导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小；
（2）（3）在温度一定时，影响导体电阻大小的因素：导体的材料、长度和横导体的截
面积，在研究电阻与其中某个因素的关系时，要采用控制变量法的思想，要研究导体的
电阻大小与一个量之间的关系，需要保持其它量不变。
【解答】解：（1）在M、N之间分别接上不同的导体，可通过观察电流表示数来比较
导体电阻的大小。
（2）要验证猜想③：导体的电阻与导体的材料有关，应控制导体长度与横截面积相同
而材料不同，由表中数据可知，应选编号为A、D的两根电阻丝进行实验；
（3）一个同学探究猜想②时，将电阻丝D接入电路，读出电流表示数，然后再将电阻
丝D对折后接入电路中，横截面积发生了变化，同时长度也发生了变化，所以无法完全
实验探究，这种方法是错误的。
故答案为：（1）电流表示数；（2）A、D；（3）错误；没控制长度相等。
26．（2022秋•东莞市期中）在“探究串联电路电压规律”实验中，某同学把两只小灯泡L 、L 串联起来接到电源上，如图甲所示。
1 2
（1）闭合开关时，发现小灯泡L 亮，L 不亮，该同学于是将电压表连在图中A、B两
1 2
点，此时电压表的示数如图乙所示是 3 V，他又将电压表连在图中B、C两点，测得
U ＝0V由此可知，电路中存在的故障是 L 短路 。
BC 2
（2）排除故障后，闭合开关，两只小灯泡均能发光，重新测量的结果为：U ＝1.5V，
AB
U ＝1.5V，U ＝3V，根据以上测量结果可知：该同学选用的两只小灯泡的规格是
BC AC
相同 （选填“相同”或“不相同”）的，由此 不能 （选填“能”或“不能”）得
到普遍规律。
（3）通过正确的实验操作，可以得到串联电路中用电器两端的电压与电源两端的电压
的关系式为 U ＝ U +U （用图中所给的符号表示）。
AC AB BC
【答案】见试题解答内容
【分析】（1）据电压表的量程，结合分度值分析即可判断；
电压表应与被测电路并联，如果电压表示数为零，可能与电压表并联的电路短路，或电
压表并联电路之外电路存在断路；如果电压表示数较大，接近电源电压，说明电压表两
接线柱与电源两极相连，电压表并联电路断路。分析表中实验数据，看两灯泡电压与串
联电压间的关系，然后得出结论；
（2）在进行该实验时，一定用不同规格的灯泡再进行实验，这样得出的结论更具有普
遍性；
（3）据串联电路中电压的规律分析即可判断。
【解答】解：（1）该电压表是大量程，分度值是0.5V，故此时的示数是3V；
据题意可知，闭合开关时，发现小灯泡L 亮，L 不亮，该同学于是将电压表连在图中
1 2
A、B两点，此时电压表有示数，当电压表接到B、C两点，电压表示数为零，既说明
L 短路；
2
（2）排除故障后，闭合开关，两只小灯泡均能发光，重新测量的结果为：U ＝1.5V，
AB
U ＝1.5V，U ＝3V，既两个灯泡的电压相同，既说明两个灯泡的规格相同，这样进
BC AC行的实验结论是不具有普遍性的，既不能得到普遍性的规律；
（3）通过正确的实验操作，可以得到串联电路中用电器两端的电压与电源两端的电压
的关系式为：U ＝U +U
AC AB BC
故答案为：（1）3；L 短路；（2）相同；不能；（3）U ＝U +U
2 AC AB BC
27．（2022秋•荣昌区校级期中）在探究物质的吸热能力的实验中，实验装置如图甲和乙
所示。
（1）实验除用到如图所示的器材外，还需要用到的测量仪器有天平和 秒表 。
（2）该实验选取了初温相同且 质量 （填“质量”或“体积”）相等的a、b两种
液体，通过 加热时间 （填“液体升高的温度”或“加热时间”）反映两种液体吸
收热量的多少。
（3）根据实验测得的数据分别描绘出了a和b两种液体的温度随加热时间变化的图象，
如图丙所示。如果要使a和b的末温相同，则需给 b 加热更长时间，说明 b 液
体的吸热能力更强。（两空均填“a”或“b”）
（4）若 a 液体的比热容为 2.1×103J/（kg•℃），则 b 液体的比热容为 4.2×1 0 3
J/（kg•℃）。
【答案】（1）秒表；（2）质量；加热时间；（3）b；b；（4）4.2×103。
【分析】（1）探究不同物质吸热能力时，要控制两种液体的质量相等，需要用天平测
质量，测量加热时间的工具秒表；
（2）比较物质吸热能力，利用转换法，可以通过加热时间来反映物质吸收热量的多少；
（3）比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸
收热量多的吸热能力强；②使相同质量的不同物质吸收相同的热量，比较温度的变化，温度变化小的吸热能力
强；
（4）根据转换法，同一热源加热相同时间，a液体吸收的热量等于b液体吸收热量，即
Q a吸 ＝Q b吸 ，由Q吸 ＝cmΔt可得b的比热容。
【解答】解：（1）（2）根据比较物质的吸热能力的两种方法，要控制不同不物质的质
量（质量测量工具为天平）相同，故需要用到天平；
根据转换法可知，实验中甲和乙吸收的热量由加热时间的长短来反映，故还需要测量时
间的工具——秒表；
（3）由图可知，如果要使a和b的末温相同，需给b加热更长时间，b吸收的热量更多，
说明b液体的吸热能力更强；
（4）由图乙可以看出，a、b液体都加热5min，a从20℃升高到60℃，b液体从20℃升
高到40℃，a升高的温度为b升高温度的2倍，根据c＝ 可知，a的比热容为b的
比 热 容 的 一 半 ， 则 b 的 比 热 容 为 ： c ＝ 2c ＝ 2×2.1×103J/ （ kg• ℃ ） ＝
b a
4.2×103J/（kg•℃）。
故答案为：（1）秒表；（2）质量；加热时间；（3）b；b；（4）4.2×103。
五．计算题（本题共3小题，共29分）
28．（2022秋•潜山市期中）无烟煤的热值是3.4×107J/kg，完全燃烧20kg的无烟煤放出的
热量是多少？这些热量的84%被水吸收，能把多少kg的20℃的水烧开（在标准大气压
下）？（C水 ＝4.2×103J/（kg•℃））
【答案】见试题解答内容
【分析】（1利用热值公式Q＝qm求解燃烧无烟煤放出的热量；
（2结合热量公式Q＝cm△t的变形公式m＝ 求解烧开水的质量。
【解答】解：（1）完全燃烧20kg的无烟煤放出的热量：
Q放 ＝qm＝3.4×107J/kg×20kg＝6.8×108J；
（2）由 ＝ 得水吸收的热量：
η
Q吸 ＝ Q放 ＝84%×6.8×108J＝5.712×108J；
由Q吸η＝cm△t得水的质量：m水 ＝ ＝ ＝1.7×103kg；
答：完全燃烧20kg的无烟煤放出的热量是6.8×108J，能把1.7×103kg的20℃的水烧开。
29．（2022秋•晋江市校级期中）氢燃料新能源公交车已经投入使用，如图所示。氢燃料
具有清洁无污染、效率高等优点。请完成下列问题。【c水 ＝4.2×103J/（kg•℃）；q氢 ＝
1.4×108J/kg】
（1）质量为0.3kg的氢燃料完全燃烧放出的热量是多少？
（2）若这些热量全部被质量为200kg、温度为15℃的水吸收，水升高的温度是多少？
（3）若某氢能源公交车以140kW的恒定功率匀速行驶，0.3kg的氢燃料完全燃烧释放
的能量能使该公交车匀速行驶3min，则氢能源公交车动力系统的效率是多少？
【答案】（1）质量为0.3kg的氢燃料完全燃烧放出的热量是4.2×107J；
（2）水升高的温度是50℃；
（3）氢能源公交车动力系统的效率是60%。
【分析】（1）已知氢的热值和消耗氢的质量，根据Q放 ＝q氢m可求出氢完全燃烧放出
的热量；
（2）由题可知水吸收的热量，根据Q吸 ＝c水m′Δt可求出水升高的温度；
（3）已知公交车的功率和行驶时间，根据W＝Pt可求出公交车的机械能，再根据 ＝
η
求出公交车的效率。
【解答】解：（1）质量为 0.3kg 的氢燃料完全燃烧放出的热量：Q 放 ＝q 氢m＝
1.4×108J/kg×0.3kg＝4.2×107J；
（2）由题可知水吸收的热量：Q吸 ＝Q放 ＝4.2×107J，由 Q 吸 ＝ c 水 m′ Δt 可 知 水 升 高 的 温 度 ： ＝
＝50℃；
（3）已知公交车的功率P＝140kW＝1.4×105W，行驶时间t＝3min＝180s，
则公交车的机械能为：W＝Pt＝1.4×105W×180s＝2.52×107J，
则公交车的效率： ＝ ＝ ＝60%。
η
答：（1）质量为0.3kg的氢燃料完全燃烧放出的热量是4.2×107J；
（2）水升高的温度是50℃；
（3）氢能源公交车动力系统的效率是60%。
30．（2022秋•宜州区期中）如图所示的电路，问：
（1）当a、b都是电压表时，闭合开关S 和S ，a、b示数分别是6V、3.5V，那么灯L
1 2 1
两端的电压是多少？
（2）当a、b都是电流表时，断开开关S 、闭合开关S ，a、b示数分别是0.28 A、
2 1
0.5A，那么通过灯L 的电流是多少？
1
【答案】见试题解答内容
【分析】（1）当a、b都是电压表时，闭合开关S 和S ，灯泡L 与L 串联，a表测量
1 2 1 2
电源电压，b表测量L 两端的电压；根据串联电路电压规律即可求出L 两端的电压；
2 1
（2）当a、b都是电流表时，断开开关S 、闭合开关S 时，灯泡L 与L 并联，a测量
2 1 1 2
通过L 的电流，b表测量干路中的电流，根据并联电路的电流特点即可求出通过灯L 的
2 1
电流。
【解答】解：
（1）当a、b都是电压表时，闭合开关S 和S ，灯泡L 与L 串联，电压表a测量电源
1 2 1 2
电压，电压表b测量灯泡L 两端的电压；
2则电源电压U＝6V，U ＝3.5V，
2
根据串联电路的总电压等于各用电器两端的电压之和可知：
灯L 两端的电压U ＝U﹣U ＝6V﹣3.5V＝2.5V；
1 1 2
（2）当a、b都是电流表时，断开开关S ，闭合开关S ，灯泡L 与L 并联，电流表a
2 1 1 2
测量通过L 的电流，电流表b测量干路中的电流；
2
根据并联电路干路电流等于各支路电流之和可知：
通过灯L 的电流I ＝I﹣I ＝0.5A﹣0.28A＝0.22A。
1 1 2
答：（1）灯L 两端的电压是2.5V；
1
