2023-2024 学年上学期期中模拟考试
九年级物理
（考试时间：60分钟 试卷满分：70分）
注意事项：
1．本试卷共6页，五个大题，21小题，满分70分，考试时间60分钟。
2．试卷上不要答题，请按答题卡上的要求直接把答案填写在答题卡上。答在试卷上的答案无效。
3．测试范围：第13---17章（人教版）。

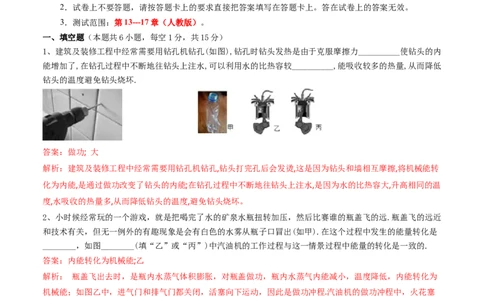

一、填空题（本题共6小题，每空1分，共15分）
1、建筑及装修工程中经常需要用钻孔机钻孔(如图),钻孔时钻头发热是由于克服摩擦力__________使钻头的内
能增加了,在钻孔过程中不断地往钻头上注水,可以利用水的比热容较__________,能吸收较多的热量,从而降低
钻头的温度避免钻头烧坏.
答案：做功; 大
解析：建筑及装修工程中经常需要用钻孔机钻孔,钻头打完孔后会发烫,这是因为钻头和墙相互摩擦,将机械能转
化为内能,是通过做功改变了钻头的内能;在钻孔过程中不断地往钻头上注水,是因为水的比热容大,升高相同的温
度,水吸收的热量多,从而降低钻头的温度,避免钻头烧坏。
2、小时候经常玩的一个游戏，就是把喝完了水的矿泉水瓶扭转加压，然后比赛谁的瓶盖飞的远.瓶盖飞的远近
和技术有关，但无一例外的有趣现象是会有白色的水雾从瓶子口冒出(如甲).在这个过程中发生的能量转化是
________，如图________(填“乙”或“丙”)中汽油机的工作过程与这一情景过程中能量的转化是一致的.
答案：内能转化为机械能;乙
解析： 瓶盖飞出去时，是瓶内水蒸气体积膨胀，对瓶盖做功，瓶内水蒸气内能减小，温度降低，内能转化为
机械能；如图乙中，进气门和排气门都关闭，活塞向下运动，因此是做功冲程.汽油机的做功冲程中，火花塞
放电，点燃混合气体，高温高压的燃气推动活塞做功，也是内能转化成机械能，二者能量的转化相同.
3、小明用丝绸摩擦过的玻
璃棒去接触不带电的验
电器时，验电器的金属箔张开（如图），金属箔因失去电子带上 电荷，接触瞬间电流的方向是 （选填“金属球到
玻璃棒”或“玻璃棒到金属球”）。
答案：正;玻璃棒到金属球
解析：丝绸摩擦过的玻璃棒带正电，玻璃棒缺少电子，当玻璃棒接触不带电的验电器的金属球，金属箔上的电
子会从金属箔转移到玻璃棒上，金属箔因失去电子带上正电荷，由于同种电荷相互排斥，所以金属箔张开；由
于电流的方向与电子定向移动的方向相反所以接触瞬间电流的方向是从玻璃棒到金属球。
4、如上图，在厨房安装移动轨道插座，可以让不同的用电器以_______联方式接入电路中。当接入更多用电器
工作时，总电流将_______。
答案：并；增大
解析：厨房中的各用电器可以独立工作，互不影响，因此厨房中安装移动轨道插座，可以让不同的用电器以并
联方式接入电路中。
并联电路中，干路电流等于各支路电流之和，所以当接入更多用电器工作时，总电流将增大。

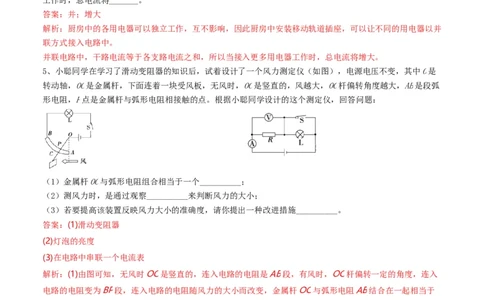

5、小聪同学在学习了滑动变阻器的知识后，试着设计了一个风力测定仪（如图），电源电压不变，其中O是
转动轴，OC是金属杆，下面连着一块受风板，无风时，OC是竖直的，风越大，OC杆偏转角度越大，AB是段弧
形电阻，P点是金属杆与弧形电阻相接触的点。根据小聪同学设计的这个测定仪，回答问题：
（1）金属杆OC与弧形电阻组合相当于一个__________；
（2）测风力时，是通过观察__________来判断风力的大小；
（3）若要提高该装置反映风力大小的准确度，请你提出一种改进措施__________。
答案：(1)滑动变阻器
(2)灯泡的亮度
(3)在电路中串联一个电流表
解析：(1)由图可知，无风时OC是竖直的，连入电路的电阻是AB段，有风时，OC杆偏转一定的角度，连入
电路的电阻变为BP段，连入电路的电阻随风力的大小而改变，金属杆OC与弧形电阻AB结合在一起相当于
一个滑动变阻器。
(2)风力越强，OC杆偏转的角度越大，BP段越短，连入电路的电阻越小，电源电压不变，电路中的电流变
大，灯泡变亮，所以可以通过观察灯泡的亮度判断风力的大小。
(3)灯泡亮度变化只能粗略反映风力大小，不能知道风力大小的具体值，在电路中串联一个电流表，能通过电
流表的示数来判断风力大小，提高风力测定仪的准确度。
6、如图所示，电源电压保持不变。当开关S由断开到闭合时，电流表的示数将_______，电压表的示数将
_______，电压表与电流表示数的比值将_______（均选填“变大”“不变”或“变小”）。答案：变大；变大；不变
解析：当开关断开时，灯泡L与电阻R串联，电压表测量电阻R两端的电压，电流表测量电路中的电流。当开
关S闭合时，灯泡L被短路，只有R工作，电压表测量电源电压，电压表示数变大；电路中的总电阻变小，电
源电压不变，根据 可知电路中的电流变大，即电流表的示数变大；电压表与电流表示数的比值等于定
值电阻的阻值，比值不变。

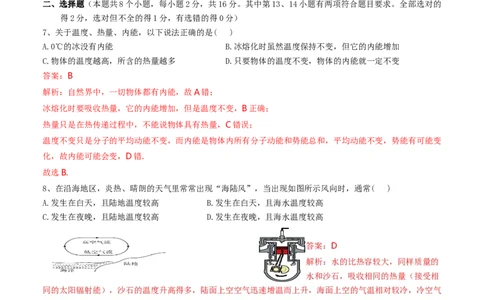

二、选择题（本题共8个小题，每小题2分，共16分。其中第13、14小题有两项符合题目要求。全部选对的
得2分，选对但不全的得1分，有选错的得0分）
7、关于温度、热量、内能，以下说法正确的是( )
A.0℃的冰没有内能 B.冰熔化时虽然温度保持不变，但它的内能增加
C.物体的温度越高，所含的热量越多 D.只要物体的温度不变，物体的内能就一定不变
答案：B
解析：自然界中，一切物体都有内能，故A错；
冰熔化时要吸收热量，它的内能增加，但是温度不变，B正确；
热量只是在热传递过程中，不能说物体具有热量，C错误；
温度不变只是分子的平均动能不变，而内能是物体内所有分子动能和势能总和，平均动能不变，势能有可能变
化，故内能可能会变，D错.
故选B.
8、在沿海地区，炎热、晴朗的天气里常常出现“海陆风”，当出现如图所示风向时，通常( )
A.发生在白天，且陆地温度较高 B.发生在白天，且海水温度较高
C.发生在夜晚，且陆地温度较高 D.发生在夜晚，且海水温度较高
答案：D
解析：水的比热容较大，同样质量的
水和沙石，吸收相同的热量（接受相
同的太阳辐射能），沙石的温度升高得多，陆面上空空气迅速增温而上升，海面上空的气温相对较冷，冷空气
下沉并在近地面流向附近较热的陆面，补充那儿因热空气上升而造成的空缺，形成风。同理，在晚上相同受冷
的情况下，陆地的温度低于海洋的温度，从而形成从陆地吹向海洋的风，故这样形成了海陆风。由图可知，风
从陆地吹向海洋，则应发生在夜晚，故D符合题意，ABC不符合题意。
故选D。
9、2023年1月1日起，国内全面推行国六B汽油，相比国六A汽油，国六B汽油烯烃（碳氢元素组成的化合
物）含量降低约3%，因此汽车发动机工作时，能有效减少尾气中污染物的排放。图为汽车发动机某冲程的示
意图，下列说法正确的是( )A.更换国六B汽油，发动机效率就可达到100% B.更换国六B汽油，发动机积碳会增多
C.该冲程为压缩冲程，机械能转化为内能 D.该冲程中气缸内压强减小
答案：C
解析：A.更换国六B汽油，由于需要做额外功，发动机效率也不能达到100%，故A错误；
B.更换国六B汽油，能有效减少尾气中污染物的排放，故发动机积碳会减少，故B错误；
CD.从图示可知，该冲程为压缩冲程，机械能转化为内能，气缸内压强增大，故C正确，D错误。
故选C。

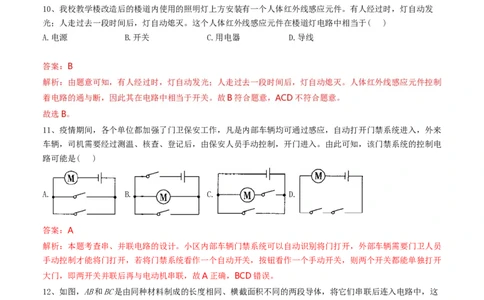

10、我校教学楼改造后的楼道内使用的照明灯上方安装有一个人体红外线感应元件。有人经过时，灯自动发
光；人走过去一段时间后，灯自动熄灭。这个人体红外线感应元件在楼道灯电路中相当于( )
A.电源 B.开关 C.用电器 D.导线
答案：B
解析：由题意可知，有人经过时，灯自动发光；人走过去一段时间后，灯自动熄灭。人体红外线感应元件控制
着电路的通与断，因此其在电路中相当于开关。故B符合题意，ACD不符合题意。
故选B。
11、疫情期间，各个单位都加强了门卫保安工作，凡是内部车辆均可通过感应，自动打开门禁系统进入，外来
车辆，司机需要经过测温、核查、登记后，由保安人员手动控制，开门进入。由此可知，该门禁系统的控制电
路可能是( )
A. B. C. D.
答案：A
解析：本题考查串、并联电路的设计。小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员
手动控制才能将门打开，若将门禁系统看作一个自动开关，按钮看作一个手动开关，则两个开关都能单独打开
大门，即两开关并联后再与电动机串联，故A正确，BCD错误。
12、如图，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这
两段导体两端的电压及电流的大小关系正确的是( )
A. B.
C. D.
答案：A
解析：将它们串联后连入电路中，根据串联电路电流处处相等的特点，得： ；如图，AB和BC是由同种材料制成的长度相同，AB段细，而BC段粗，所以 ，根据 ，
得： ，即串联电路中电阻越大，分得电压越高.故A符合题意.
13、根据表中提供的一些物质的比热容，下列说法正确的是( )
物质 比热容 物质
水 铜
酒精 铁
水银 沙石 约
A.由于水的比热容比沙石的比热容大，所以沿海地区的昼夜温差比内陆地区昼夜温差大
B.液体的比热容比固体的比热容大
C.质量相同的酒精和水银两种液体用相同的装置加热，升高温度与加热时间的图像如图所示，则a液体是水银
D.质量相等的铜和铁若升高的温度比是2:3，则它们吸收的热量之比是13:23
答案：CD
解析：相同质量的水和沙石，若吸收或放出相同的热量，由于水的比热容大，则水的温度变化小，故沿海地区
昼夜温差比内陆地区昼夜温差小，故A错误；某些液体（如水银）比固体（如沙石）比热容小，故B错误；
取相同的加热时间可知，质量相同时，a液体温度升高得快，根据 可知，a液体的比热容较小，是水
银，故C正确；根据 可知 ，故D
正确。
14、关于电学仪器的使用，下列说法正确的是( )
A. 验电器检验物体是否带电，它的工作原理是同种电荷互相排斥，异种电荷互相吸引
B. 探究影响电阻大小因素的实验中，可以用电流表替代灯泡，反映接入电阻的大小C. 滑动变阻器铭牌上的电流是指它正常工作的电流
D. 伏安法测灯泡电阻，误将图中电流表与电压表的位置交换后，电流表无示数，电压表有示数
答案：BD
解析：A.验电器检验物体是否带电，验电器的工作原理是同种电荷互相排斥，故A错误；
B.探究影响电阻大小因素的实验中，可以用电流表替代灯泡，电流表能精确反映电路中电阻的变化，故B正
确；
C.根据变阻器铭牌的意义可知，滑动变阻器铭牌上的电流是指允许通过的最大电流，故C错误；
D.伏安法测灯泡电阻，误将图中电流表与电压表的位置交换后，此时电流表与灯泡并联，电压表串联接入电路
中，由于电压表电阻很大，所以电路中几乎无电流，电流表无示数；此时电压表测量的是电源电压，电压表有
示数，故D正确。
故选BD。
三、作图题（本题共2小题，共4分）
15、医院要安装一种传呼装置,使各病人均可单独呼叫值班医生,只要一按床头开关,医生值班室的蜂鸣器(用图
中 表示)就响,同时指示灯亮,请在图中画出正确的连接方式。
·
答案：如图所示16、已知通过灯 的电流为0.6 A，根据图甲所示的电路图，用笔画线代替导线，在图乙中正确连接实
物电路（要求导线不能交叉）。
答案：如图所示
解析：电路图中，两灯并联，电流表测灯 中的电流，通过 的电流为0.6 A，电流表可选用小量程与
串联，开关S控制整个电路。
四、实验题（本题共3小题，每空1分，共22分）
17、（6分）小华同学在探究“不同燃料燃烧的放热能力”和“不同物质的吸热能力”，她设计了两组实验装
置如图所示：
（1）探究“不同燃料燃烧的放热能力”时应选用_______（选填“甲”或“乙”）组器材；
（2）秒表是用在_______（选填“甲”或“乙”）组实验中；甲、乙两个实验中除了图中相同的器材，还要用
到的相同器材是_______。
（3）甲组是通过______来反映物质吸收热量的多少；乙组是通过______来反映燃料燃烧放出热量的多少。
（4）根据甲实验数据绘制了沙子和水的温度与加热时间的关系图像如图丙所示，分析图像可知：沙子与水的
比热容之比为_______。
答案：（1）乙（2）甲；天平（3）加热时间；温度计示数变化（4）1:5
18、（7分）小雅和同学进行“探究串联电路电压规律”的实验。所用器材有：电压恒为3 V的电源，一个开
关，两只灯泡（ 和 ），两只相同电压表 和 （量程均为0~3 V和0~15 V），导线若干。（1）他们按图甲所示的电路图连接电路，用一只电压表分别测AB、BC、AC间的电压。每次拆接电压表时，开
关应处于______状态；
（2）为测量 两端电压，请在图乙中用笔画线代替导线将实物图连接完整；
（3）具有创新精神的小雅决定改进实验。她按照图丙所示电路图连接好电路，闭合开关，发现电压表 和
的指针偏转角度相同，则可能的原因是电压表______（选填“ ”或“ ”）的量程选大了，此时电压
表 和 的示数分别为______V和______V；
（4）解决问题后，小雅同学测出了AB间和AC间的电压，为了测量BC间的电压，断开开关，接下来______；
A.保持B接线不动，将电压表 连线由A改接到C
B.保持C接线不动，将电压表 连线由A改接到B
（5）为了得到更普遍的规律，下列操作最合理的是______；
A.将灯泡 和 互换位置进行多次测量
B.换用不同规格的灯泡进行多次测量
答案：（1）断开
（2）
（3） ；0.6；3
（4）B
（5）B
解析：（1）为了保护电路，每次拆接电压表时，开关应处于断开状态。
（2）为了测量 两端电压，电压表应并联在 两端，电流从电压表正接线柱流入，从负接线柱流出，如图
所示：（3）由图丙可知，电压表 测的是 两端电压，电压表 测的是 与 两者的总电压，发现两电压表的
偏转角度相同，则可能是 的量程选大了。
由图丙可知， 测量的是 和 的总电压，即电源电压，因此 的示数为3 V，大量程的示数为小量程的
5倍，因此 的示数为0.6 V。
（4）测量BC之间的电压，电流应从正接线柱流入，负接线柱流出，因此应保持C接线柱不动，将 连线由
A接到B，若保持B接线不动，将电压表 连线由A改接到C，则电压表的正负接线柱接反。故A不符合题
意，B符合题意。
故选B。
（5）为了得到普遍规律，避免实验偶然性，应换不同规格的小灯泡多次测量，若将灯泡 和 互换位置进
行多次测量，得到的数据本质上还是同一次实验的数据。故A不符合题意，B符合题意。
故选B。
19、（9分）绮妍同学为了探究“电流与电压、电阻的关系”，设计了如图甲的实验电路，她在学校实验室找
来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为5Ω、10Ω、
20Ω、50Ω的定值电阻各一个，滑动变阻器上标有“20Ω 1A”字样，导线若干。
（1）请你用笔画线代替导线，将如图-乙中的实物连接完整。
（2）闭合开关前，应将滑动变阻器滑片滑到最___________端（选填“左”或“右”）。
（3）闭合开关，绮妍同学发现电流表无示数，电压表指针有明显偏转，原因可能是：_______。
（4）故障排除后，绮妍同学先把10Ω的电阻接入电路，移动滑变阻器滑片，使电压表示数为2V，读出电流
表示数后，断开开关，她拆下10Ω的电阻，改换成阻值为20Ω的电阻继续做实验，闭合开关，电压表示数如
图-丙所示，其示数是___________V，要完成这次实验，接下来她应将变阻器滑片向_________端（选填“左”或“右”）移动，使电压表的示数为___________ V。
（5）绮妍同学还把5Ω的电阻接入电路中，来探究“电流与电压的关系”。她通过调节滑动变阻器的滑片
P，测出通过定值电阻R的不同电流和对应的电压值，并记录在下表中。老师看了表中的实验数据后，却说其
中有一次是错误的数据。请你帮她分析一下，出错的是第___________次，原因是___________。
实验次数 1 2 3 4 5 6
电压 0.5 1.0 1.5 2.0 2.5 3.0
电流 0.1 0.2 0.3 0.4 0.5 0.6
（6）实验结束后，绮妍同学向老师提出可以用小灯泡来代替定值电阻，进行“电流与电压关系”的实验探
究，老师指出这个实验操作是不可行的，原因是___________。
答案：（1） （2）右（3）R断路（4）2.4；右；2（5）1；定值电阻两端电压最小
为0.6V，电流为0.12A（6）因为灯丝的电阻受温度的影响，要探究电流与电压关系，需保持电阻不变，所以
不能用小灯泡做此实验
解析：（1）由图甲所示电路图可知，定值电阻R与滑动变阻器串联，变阻器采用“一上一下，各用一个”的
接法，电压表与定值电阻并联，由于电源电压只有3V，故电压表采用0-3V量程，电流表串联在电路中，根
据电路图连接实物电路图，如图所示：
（2）防止电路中电流过大而烧坏用电器，通常在闭合开关前将滑动变阻器的滑片达到最大阻值处，由图可
知，应滑至右端。
（3）电流表指针无偏转，电路可能存在断路；电压表指针有明显的偏转，说明电压表与电源两极相连，电压
表并联电路之外不存在断路，则电路故障是R断路。
（4）由图可知，电压表所选量程为0～3V，根据指针位置可知，其示数是2.4V，拆下阻值为10Ω的电阻改换成阻值为20Ω的电阻。闭合开关，电压表的示数会变大，应增大滑动变阻器的阻值，则应将变阻器滑片向
右移动，使电压表的示数不变为2V。
（5）已知滑动变阻器（20Ω、1A）、定值电阻（5Ω）、干电池（1.5V）两节，即电源电压为3V，由图可
知，滑动变阻器与定值电阻串联，在第一次实验时，滑动变阻器调到阻值最大处，即20Ω，因为定值电阻为
5Ω，其电阻之比为4:1，根据串联分压的特点可知，定值电阻两端电压
即出错的是第1次，原因是定值电阻两端电压最小为0.6V，电流为0.12A。
（6）由于灯丝的电阻受温度的影响，要探究电流与电压关系，需保持电阻不变，所以不能用小灯泡做此实
验。
五、计算题（本题共2小题，共14分）
20、（8分）某型号的汽车在一段平直的公路上以80km/h的速度匀速行驶了12km，消耗汽油3L。已知汽油的
0.7103kg/m3 q 4.5107J/kg
密度为 汽油 ，汽油的热值 石油 。假设燃油完全燃烧，则该型号汽车在此
速度行驶的过程中，受到的阻力为3000N，求该汽油机的效率是多大?
答案：38.1%
解析：由 可得，汽油的质量： ，汽油完全燃烧放
出热量：
因为汽车在公路上做匀速直线运动，
所以汽车受到的阻力
由 可得，汽车的牵引力故的功：
由效率公式 可得，该汽油机的效率是
答：该汽油机的效率是38.1%。
21、（6分）飞船发射前，检验飞船舱体的气密性至关重要。某兴趣小组用密闭容器代替飞船舱体置于真空室
中，设计了如图所示的电路，模拟检验飞船舱体的气密性。若密闭容器不漏气，则密闭容器与真空室中的气压
不发生变化；若密闭容器漏气，则密闭容器中的气压减小，真空室中的气压增大。密闭容器中的正常环境气压
为 ，电源电压 ，定值电阻 ； 和 是两个相同的压敏电阻，其阻值随环境
气压的变化如表所示。环境气压/（ ） 0 0.2 0.4 0.6 0.8 1.0
压敏电阻阻值/Ω 36 22 12 6 3 2
按要求回答下列问题：
（1）当开关S接a时，若电压表的示数为10.8 V，请通过计算判断密闭容
器是否漏气；
（2）若密闭容器漏气，开关S接b时，电流表的示数为0.3 A，求此时真空
室中的环境气压。
答案：(1)见解析
(2)
解析：(1)当开关S接a时，定值电阻 与压敏电阻 串联，电流表测量电路中的电流，电压表测量定值电
阻 两端的电压。此时电路中的电流为 ，电路中的总电阻
，压敏电阻 的阻值为 ，由题表中数据可知，此时
密闭容器中的环境气压为 ，等于密闭容器中的正常环境气压，故密闭容器不漏气。
(2)当开关S接b时，定值电阻 与压敏电阻 串联，电流表测量电路中的电流，电压表测量定值电阻 两
端的电压。此时电路中的总电阻为 ，则压敏电阻 此时的阻值为
，由表中数据可知，此时真空室中的环境气压为 。
