九年级全一册物理压轴题考卷03（原卷版）
初中物理
（考试时间：90分钟 试卷满分：100分）
注意事项：
1．测试范围：人教版九年级全一册第13-20章。
2．本卷平均难度系数0.15。
第Ⅰ卷 选择题
一、选择题（本题共12小题，每小题3分，共36分。其中1-10题只有一个选项符合题目
要求，11、12题有多个选项符合题目要求）

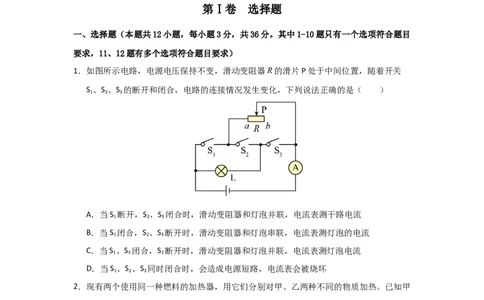

1．如图所示电路，电源电压保持不变，滑动变阻器R的滑片P处于中间位置，随着开关
S 、S 、S 的断开和闭合，电路的连接情况发生变化，下列说法正确的是（ ）
1 2 3
A．当S 断开，S 、S 闭合时，滑动变阻器和灯泡并联，电流表测干路电流
1 2 3
B．当S 闭合，S 、S 断开时，滑动变阻器和灯泡串联，电流表测灯泡的电流
1 2 3
C．当S 、S 闭合，S 断开时，滑动变阻器和灯泡并联，电流表测灯泡电流
1 3 2
D．当S 、S 、S 同时闭合时，会造成电源短路，电流表会被烧坏
1 2 3
2．现有两个使用同一种燃料的加热器，用它们分别对甲、乙两种不同的物质加热。已知甲
物质的比热是乙物质的2倍，甲物质的质量是乙物质的 ，当甲物质升高的温度是乙物
质的 时（甲、乙物质的物态都不发生改变），加热甲物质所用燃料是加热乙物质的 ，
则两加热器利用热能的效率之比是（ ）
A．3:4 B．1:1 C．3:2 D．2:1
3．2021年4月，中国女足通过奋勇拼搏，晋级奥运会。如图是足球落地后又弹起的示意图，足球在运动过程中，下列分析正确的是（ ）
A．在B点时只受重力作用，且动能不为零
B．在A、D两点动能可能相等
C．在A、B、C、D四点，D点重力势能最小，动能最大
D．在运动过程中，既有动能和势能的相互转化，也有机械能和内能的相互转化

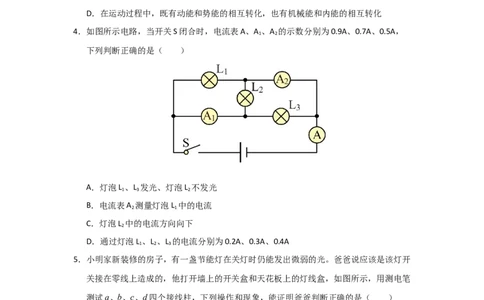

4．如图所示电路，当开关S闭合时，电流表A、A 、A 的示数分别为0.9A、0.7A、0.5A，
1 2
下列判断正确的是（ ）
A．灯泡L 、L 发光、灯泡L 不发光
1 3 2
B．电流表A 测量灯泡L 中的电流
2 1
C．灯泡L 中的电流方向向下
2
D．通过灯泡L 、L 、L 的电流分别为0.2A、0.3A、0.4A
1 2 3
5．小明家新装修的房子，有一盏节能灯在关灯时仍能发出微弱的光。爸爸说应该是该灯开
关接在零线上造成的，他打开墙上的开关盒和天花板上的灯线盒，如图所示，用测电笔
测试a、b、c、d四个接线柱，下列操作和现象，能证明爸爸判断正确的是（ ）
A．断开开关，接触a、b时氖管一亮一暗 B．闭合开关，接触c、d时氖管一亮一暗
C．闭合开关，接触a、b时氖管均发光 D．断开开关，接触c、d时氖管均发光6．把 的某铁块投入质量为 、温度为 的水中，热平衡后温度为 把另一块
的同样的铁块投入质量为 、温度为 的水中，热平衡后温度为 如果把
同样 的铁块投入质量为 、温度为 的水中，热平衡后温度为（ ）
A． B． C． D．

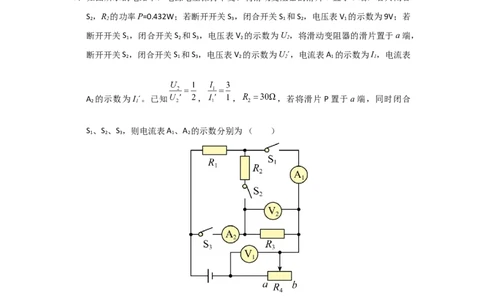

7．如图所示的电路中，电源电压保持不变。将滑动变阻器的滑片 P置于b端，若只闭合
S ，R 的功率P=0.432W；若断开开关S ，闭合开关S 和S ，电压表V 的示数为9V；若
2 2 3 1 2 1
断开开关S ，闭合开关S 和S ，电压表V 的示数为U ，将滑动变阻器的滑片置于a端，
1 2 3 2 2
断开开关S ，闭合开关S 和S ，电压表V 的示数为U´，电流表A 的示数为I ，电流表
2 1 3 2 2 1 1
A 的示数为I´。已知 ， ， ，若将滑片P置于a端，同时闭合
2 1
S 、S 、S ，则电流表A 、A 的示数分别为（ ）
1 2 3 1 2
A． 、 B． 、 C． 、 D． 、
8．如图1，电源电压恒定不变，R为定值电阻。闭合开关S，电路中各部分功率与电流的
关系图线如图2，下列说法中正确的是（ ）A．电压表示数与电流表示数比值不变
B．电压表示数的减少量与电流表示数的增加量比值减小
C．当电流表示数为1A时，滑动变阻器的滑片P处于a端
D．图线①是电路总功率P与I的图线、图线③是滑动变阻器功率P与I的图线

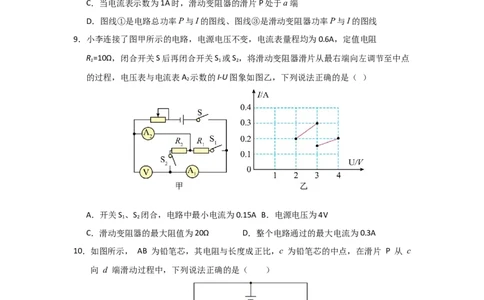

9．小李连接了图甲所示的电路，电源电压不变，电流表量程均为0.6A，定值电阻
R =10Ω，闭合开关S后再闭合开关S 或S ，将滑动变阻器滑片从最右端向左调节至中点
1 1 2
的过程，电压表与电流表A 示数的I-U图象如图乙，下列说法正确的是（ ）
2
A．开关S 、S 闭合，电路中最小电流为0.15A B．电源电压为4V
1 2
C．滑动变阻器的最大阻值为20Ω D．整个电路通过的最大电流为0.3A
10．如图所示， AB 为铅笔芯，其电阻与长度成正比，c 为铅笔芯的中点，在滑片 P 从 c
向 d 端滑动过程中，下列说法正确的是（ ）
A．A 示数变化量大于A 示数变化量
1 2
B．电路的总电阻逐渐增大
C．A 、A 的示数同时增加
1 2D．A 示数变化量小于A 示数变化量
1 2
11．科技小组设计了如图1所示的照明灯控制电路，其特点是通过光敏电阻R 使灯在天暗
1
时自动点亮，天亮时自动熄灭。调试时，保持环境光照强度不变，闭合开关S后，滑
片P由a端向b端移动过程中，电流表示数I与电压表示数U的关系如图2所示，电磁
继电器线圈的电阻不计。下列分析正确的是（ ）
A．开关S闭合后，通电螺线管的上端为N极
B．滑动变阻器的最大阻值为100Ω
C．控制电路的最小功率为7.2W
D．光照强度增大，光敏电阻R 的阻值增大
1
12．如图甲所示，电源电压保持不变，小灯泡的额定电压为10V，电压表量程为0~15V，
电流表量程为0~0.6A。在保证电路各元件安全的前提下，先只闭合开关S、S ，将滑片
1
P从最右端b向左最大范围移动到a点。再断开开关S ，闭合开关S ，将滑片P从a点
1 2
向右移动到最右端。图乙是这两次实验过程中绘制的电流表与电压表示数的关系图像。
下列说法正确的是（ ）
A．电源电压为10V
B．滑动变阻器的最大阻值为40ΩC．只闭合开关S、S ，滑片P在a点时，定值电阻R 在10s内产生的热量为8J
2 2
D．只闭合开关S、S ，灯泡L的功率变化范围为1W~5W
1
第Ⅱ卷 非选择题
二．填空题（本题共6小题，每题3分，共18分）

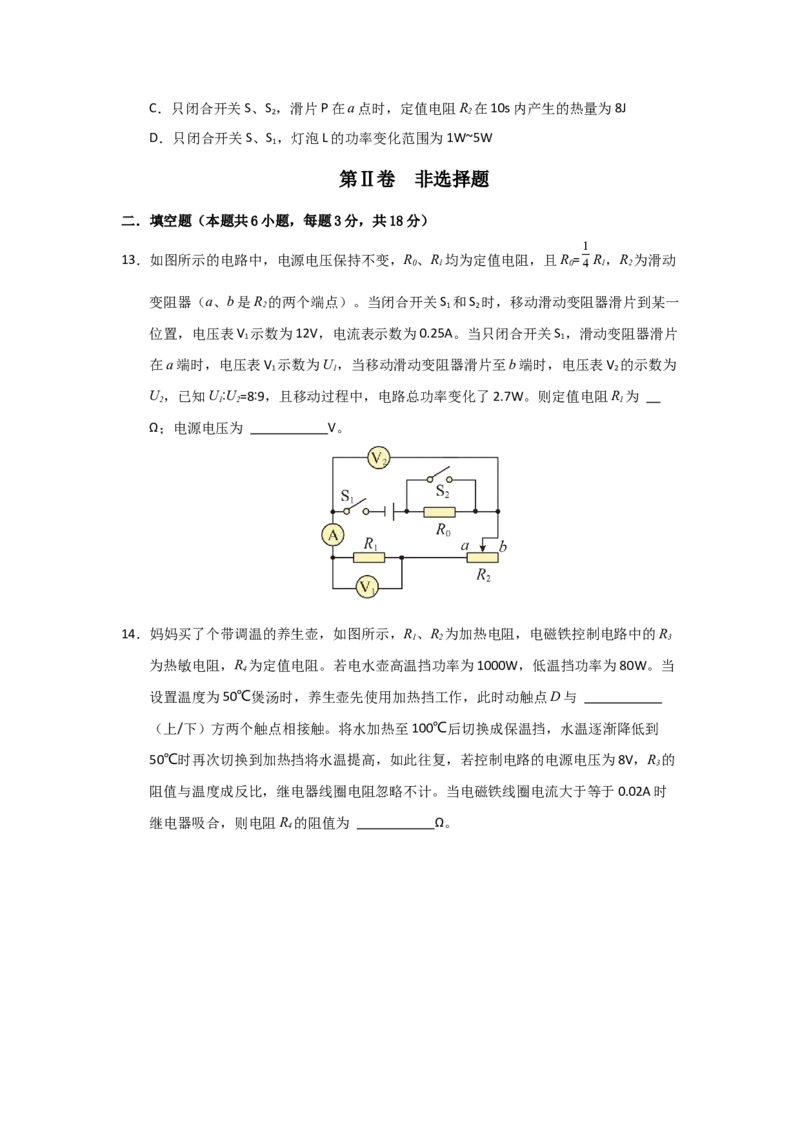

13．如图所示的电路中，电源电压保持不变，R、R 均为定值电阻，且R= R，R 为滑动
0 1 0 1 2
变阻器（a、b是R 的两个端点）。当闭合开关S 和S 时，移动滑动变阻器滑片到某一
2 1 2
位置，电压表V 示数为12V，电流表示数为0.25A。当只闭合开关S ，滑动变阻器滑片
1 1
在a端时，电压表V 示数为U，当移动滑动变阻器滑片至b端时，电压表V 的示数为
1 1 2
U，已知U∶U=8∶9，且移动过程中，电路总功率变化了2.7W。则定值电阻R 为
2 1 2 1
Ω；电源电压为 V。
14．妈妈买了个带调温的养生壶，如图所示，R、R 为加热电阻，电磁铁控制电路中的R
1 2 3
为热敏电阻，R 为定值电阻。若电水壶高温挡功率为1000W，低温挡功率为80W。当
4
设置温度为50℃煲汤时，养生壶先使用加热挡工作，此时动触点D与
（上/下）方两个触点相接触。将水加热至100℃后切换成保温挡，水温逐渐降低到
50℃时再次切换到加热挡将水温提高，如此往复，若控制电路的电源电压为8V，R 的
3
阻值与温度成反比，继电器线圈电阻忽略不计。当电磁铁线圈电流大于等于0.02A时
继电器吸合，则电阻R 的阻值为 Ω。
415．如图所示，电源电压可调，电压表和电流表量程为0~15V和0~3A。现将电源电压调为
某值 S 接a，S 和S 断开，将滑动变阻器滑片移到最右端，电流表的示数为I，电压
， 1 2 3 1
表的示数为U；当S 接b，S 和S 断开，滑动变阻器滑片移至中点，电流表的示数为
1 1 2 3
I，电压表的示数为U，此时电路总功率为P ＝5.76W；当只闭合S 和S ，电流表的
2 2 总 2 3
示数为1A。已知I∶I＝1：2，U∶U＝3：1，则滑动变阻器的最大阻值R 与R 之比为
1 2 1 2 1 3
。当S 接b，S 和S 断开时，移动滑片，保证电路安全前提下，则电源可调的最高电
1 2 3
压与最低电压的差值为 V。
16．如图，正方形四边共连接了8个电阻均为4Ω的电阻，如果分别用导线将E、F相连，
M、N相连，且导线EF与MN相连通于O点，如图甲，则A、B两点间电阻为
Ω，如果分别用导线将E、F相连，M、N相连，但导线EF与MN不相连通，如图乙，
则A、B两点间电阻为 Ω。17．如图所示，使L 和L 两个灯泡并联，a、b、c三个电流表或电压表的示数依次为1.5，
1 2
1.2，2.5，则乙图电灯L 两端的电压为 ，L 中的电流为 。
1 1
18．体育课后，小龙用两个相同的大杯子从饮水机分别接了部分热水和部分冷水，准备用
两杯水混合来得到温度适宜的饮用水，已知热水的初温为93℃．他先将冷水杯内一半
的冷水倒入热水杯内，摇匀且稳定后，热水杯内水的温度降低到63℃；他再将冷水杯
内剩余冷水的一半倒入热水杯内，摇匀且稳定后，热水杯内水的温度降低到57℃．则
混合前，两杯子内最初的热水和冷水的质量之比为 ．小龙最后将冷水杯内剩
余的冷水全部倒入热水杯内，摇匀且稳定后，热水杯内水的温度将降低到 ℃．
（不计水的质量变化、状态变化和热量损失）
三．解答题（本题共6小题，共46分）
19．某班的物理实践小组在装好直流电动机模型后，设计了一个通过改变电动机的转动方
向及转速使重物上升或下降的电路，如图所示，有一个单刀双掷开关（触片K接通a
或接通b），只有两个电源．请你完成电路图的连接（操作过程中不得改变电路中的
接线）．
20．小明家卧室安装了两盏“220V 10W”的壁灯L 、L 和一个“一开一插”开关，开关闭合
1 2
后两灯都正常发光，而插座不受开关控制，请把它们正确地连接在家庭电路中。21．小荣同学用图甲所示的电路测量小灯泡的电功率，小灯泡上标有“2.5V”字样。
（1）图甲中有一根导线的一端连接错误，请在该导线上打“×”，并用笔重新画一根正
确连接的导线；
（2）小荣同学改正了错误的接线，将电路重新连接好，闭合开关前，应将滑片P移到
（选填“A”或“B”）端。闭合开关后，发现灯泡不亮，电压表、电流表均有较小的示
数，对此现象判断和后续操作正确的是 ；
A．灯泡短路，应更换灯泡 B．灯泡断路，应更换灯泡
C．滑动变阻器断路，应更换滑动变阻器 D．灯泡正常，应移动滑动变阻器的滑片
（3）解决上述问题后，小红测量了多组数据并根据所测数据绘制成如图乙所示的
图像，可得出小灯泡的额定功率为 W；
（4）若某次测得灯泡的实际功率为额定功率的四分之一，此时灯泡的电流
0.5 （选填“ ”“ ”或“ ”）；
（5）小智、小燕同学继续验证电流跟电阻的关系，他们选择六个定值电阻（5 、10
、15 、20 、25 、40 ）和规格为“60 0.5A”的滑动变阻器，依次增大定值
电阻的阻值进行实验，其余器材及连接方式不变。小智、小燕两同学根据各自前四次
实验数据作出了如图所示的 图像，其中 （选填“小智”或“小燕”）同学的实验操作是错误的，经检查发现，是因为该同学在做完第一次实验之后一直忘记
调节滑动变阻器。则他们选择的电源电压为 V。
（6）修正错误后，他们发现无论怎么调节滑动变阻器，都无法完成所有实验，经过讨
论，他们采取只改变“滑动变阻器最大阻值”或“定值电阻两端设定的电压值”或
“电源电压”的方法来完成所有实验，最终正确测得数据的各状态中，滑动变阻器功
率的最大值为 W。
22．初三实验小组的同学决定设计一个简易的身高测量仪，可用器材有电压恒定的电源、
电压表、电阻丝、定值电阻、开关、导线（若干）等。他们的设想是：用滑片在绷直
的电阻丝上滑动代替滑动变阻器；将电压表改装成身高显示仪所测身高越大，显示仪
示数越大，且刻度均匀。
（1）滑动变阻器的工作原理是通过接入电路中的电阻丝的 来改变电阻的。滑动
变阻器能变阻的接法是 接线。连接好电路好后，在闭合开关前，应将滑动变阻
器的滑片调至 的位置。
（2）同学们设计了如图所示电路，老师指出他们的设计有不够合理的地方。你认为下
列分析正确的是 。
A．移动滑片P时。电路的总电阻没有变化 B．当所测身高越大时，电压表的示数越
小
C．电压表的示数变化量跟身高变化量不成正比 D．电压表的示数不能由零变化到最
大刻度值
（3）在老师的引导下，同学们设计出了正确的电路。是图四个电路中的 电路。（4）确定正确的电路设计方案后，小组成员开始对器材的参数进行选择。他们用了电
压为12V的电源、一根长为80cm的均匀电阻丝（0.5Ω/cm）、量程为0~3V的电压表。
为让测量仪测量身高的范围能达到最大，且测量精确度最高，选择的定值电阻R 的阻
1
值应该为 Ω。
（5）利用选定的器材。小组同学连接好了测量电路。对身高为160cm的小曾进行测
量时，电压表的示数为1.5V；对小杨进行测量时，电压表的示数为1.2V，则小杨的身
高为 cm。
23．如图甲所示电路，电源电压恒定，小灯泡L标有“6V 0.5A”字样，灯泡L的电流与电
压的关系如图乙所示。现将滑动变阻器R 的滑片P 置于最右端，滑动变阻器R 的滑片
1 1 2
P 置于中间位置，闭合所有开关，灯泡正常发光，此时电流表的示数为0.9A；保持滑
2
片P 、P 位置不变，当断开开关S 、S ，闭合S 时，电流表示数变化了0.7A。已知滑
1 2 1 3 2
动变阻器R 上标有“？ 2A”，电流表的量程为0～3A，电压表的量程为0～3V。
1
(1)求小灯泡L正常工作时的电阻；
(2)当只闭合S 时，为保证电路安全，求滑动变阻器R 的取值范围；
3 2
(3)所有开关可以任意闭合或断开，滑片均可以任意移动，在保证电路安全且电路中有
电流的情况下，求电路消耗的总功率的最大值和最小值。24．如图为泽彬家菜板内部电路简化图。电源电压保持不变（注：家庭电路），绝缘体AB
将定值电阻R 平分为两部分，滑片P控制电路档位，L为黑科技导体（电阻忽略不
0
计），当通过L的电流大于等于55/3A时，L会断开，反之则自动闭合。（数据配置如
核弹，有亿点不合理，但不影响计算）
已知：定值电阻R=80Ω，R=12Ω，AB=10cm。问：
0 1
(1)电路有 个档位，这几个档位的滑片分别在距A点的什么范围（直接写
出）？
(2)泽彬奶奶用该菜板给米线保温，此时，电路的功率为何值？
25．如图所示，已知电源电压恒定为9V，电流表量程为0~0.6A，R =10Ω,滑动变阻器R 、R
1 2 3
的可调范围均为0~50Ω。
(1)闭合S、S ，断开S ，调节R ，当电压表的示数为3V时，通过R 电流是多少；为保
1 2 2 1
证电流表的安全，R 的最小值是多少；
2
(2)闭合S、S ，断开S ，为保证调节R 时总能控制电压表的示数为3V，求R 的可取范
2 1 2 3
围。
