专题 07 《欧姆定律和电阻的测量》压轴培优题型训练
【六大题型】

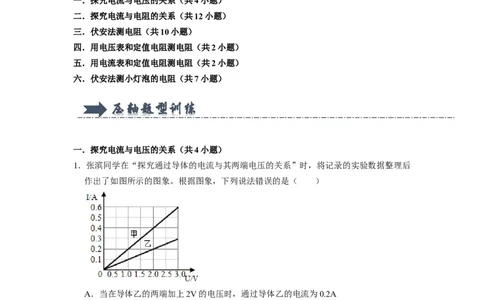

一．探究电流与电压的关系（共4小题）
二．探究电流与电阻的关系（共12小题）
三．伏安法测电阻（共10小题）
四．用电压表和定值电阻测电阻（共2小题）
五．用电流表和定值电阻测电阻（共2小题）
六．伏安法测小灯泡的电阻（共7小题）
一．探究电流与电压的关系（共4小题）
1．张滨同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据整理后
作出了如图所示的图象。根据图象，下列说法错误的是（ ）
A．当在导体乙的两端加上2V的电压时，通过导体乙的电流为0.2A
B．导体甲的电阻为5
C．通过导体甲的电流与导体乙两端的电压也成正比
Ω
D．导体甲的电阻小于导体乙的电阻

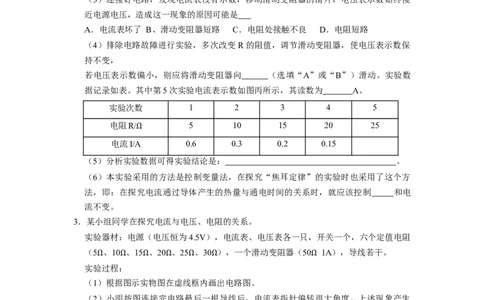

2．在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路如图所示。（1）请根据图甲电路图用笔画线代替导线将图乙所示实物连接成完整电路（导线不允
许交叉）
（2）在图乙中，闭合开关前滑动变阻器的滑片应移到 （选填“A”或“B”）
（3）连接好电路，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接
近电源电压，造成这一现象的原因可能是
A．电流表坏了 B、滑动变阻器短路 C．电阻处接触不良 D．电阻短路
（4）排除电路故障进行实验，多次改变 R的阻值，调节滑动变阻器，使电压表示数保
持不变，
若电压表示数偏小，则应将滑动变阻器向 （选填“A”或“B”）滑动。实验数
据记录如表。其中第5次实验电流表示数如图丙所示，其读数为 A。
实验次数 1 2 3 4 5
电阻R/ 5 10 15 20 25
电流I/AΩ 0.6 0.3 0.2 0.15
（5）分析实验数据可得实验结论是： 。
（6）本实验采用的方法是控制变量法，在探究“焦耳定律”的实验时也采用了这个方
法，即：在探究电流通过导体产生的热量与通电时间的关系时，就应该控制 和电
流不变。
3．某小组同学在探究电流与电压、电阻的关系。
实验器材：电源（电压恒为4.5V），电流表、电压表各一只，开关一个，六个定值电阻
（5 、10 、15 、20 、25 、30 ），一个滑动变阻器（50 1A），导线若干。
实验过程：
Ω Ω Ω Ω Ω Ω Ω
（1）根据图示实物图在虚线框内画出电路图。
（2）小明按图连接完电路最后一根导线后，电流表指针偏转很大角度。上述现象产生
的原因是① ；② 。
（3）小明改正错误后继续实验，通过改变定值电阻 R两端的电压，测得电流、电压的
值如表。可以得出：当导体的电阻一定时，通过导体的电流与其两端电压成 。
实验中他选择的电阻是 。
电压U/V 1.2 1.6 2.0 Ω 2.4 2.8 3.0
电流I/A 0.12 0.16 0.20 0.24 0.28 0.3
（4）小红想探究“导体两端的电压一定时，通过导体的电流与导体的电阻成反比”的实验。小红先将5 的电阻连入电路中，闭合开关，移动滑片，使与电阻并联的电压表
的示数为1.5V，并记下电流值；再分别改接10 、15 、20 、25 、30 的电阻，重复
Ω
上述的实验。
Ω Ω Ω Ω Ω
①实验中，小红多次移动变阻器滑片的目的是 ；
②当把5 的电阻换为10 后，为了保持定值电阻两端的电压不变，应使变阻器连入的
阻值 （填“保持不变”、“变大”或“变小”）。
Ω Ω
③在1.5V的控制电压下实验，小红所选电阻中有一个完成不了实验，该电阻是
。
Ω

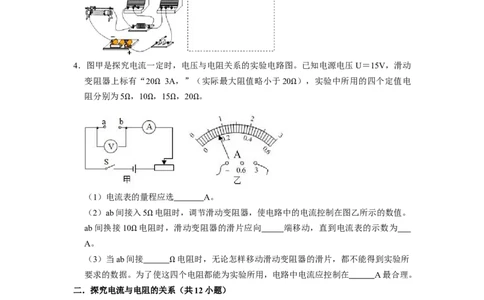

4．图甲是探究电流一定时，电压与电阻关系的实验电路图。已知电源电压U＝15V，滑动
变阻器上标有“20 3A，”（实际最大阻值略小于20 ），实验中所用的四个定值电
阻分别为5 ，10 ，15 ，20 。
Ω Ω
Ω Ω Ω Ω
（1）电流表的量程应选 A。
（2）ab间接入5 电阻时，调节滑动变阻器，使电路中的电流控制在图乙所示的数值。
ab间换接10 电阻时，滑动变阻器的滑片应向 端移动，直到电流表的示数为
Ω
A。
Ω
（3）当ab间接 电阻时，无论怎样移动滑动变阻器的滑片，都不能得到实验所
要求的数据。为了使这四个电阻都能为实验所用，电路中电流应控制在 A最合理。
Ω
二．探究电流与电阻的关系（共12小题）
5．小明利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压保持不变，实验用到
的电阻阻值分别为5 、10 、15 、20 、25 ，滑动变阻器”50 1A”。
Ω Ω Ω Ω Ω Ω（1）请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）。
（2）闭合开关，移动滑动变阻器的滑片，发现电流表的示数随滑片的移动而改变，电
压表的始终保持为零，这种现象产生的原因是： 。
（3）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数为 2.5V保持不
变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象。
①由图象可以得出结论：电压一定时， 。

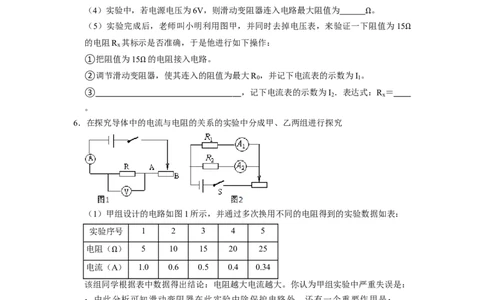

②上述实验中，小明用5 的电阻做完实验后，进行了如下操作，将5 换为10 的电
阻接入电路，闭合开关，移动向 滑片（填“左”或“右”），使电压表示数为
Ω Ω Ω
V，读出电流表的示数。
（4）实验中，若电源电压为6V，则滑动变阻器连入电路最大阻值为 。
（5）实验完成后，老师叫小明利用图甲，并同时去掉电压表，来验证一下阻值为15
Ω
的电阻R 其标示是否准确，于是他进行如下操作：
x Ω
①把阻值为15 的电阻接入电路。
②调节滑动变阻
Ω
器，使其连入的阻值为最大R
0
，并记下电流表的示数为I
1
。
③ ，记下电流表的示数为I ．表达式：R ＝
2 x
。
6．在探究导体中的电流与电阻的关系的实验中分成甲、乙两组进行探究
（1）甲组设计的电路如图1所示，并通过多次换用不同的电阻得到的实验数据如表：
实验序号 1 2 3 4 5
电阻（ ） 5 10 15 20 25
电流（AΩ） 1.0 0.6 0.5 0.4 0.34
该组同学根据表中数据得出结论：电阻越大电流越大。你认为甲组实验中严重失误是：
；由此分析可知滑动变阻器在此实验中除保护电路外，还有一个重要作用是：
；甲组同学发现错误后重做实验，保留了表中第一次实验数据，当且10 的电阻换下
5 的电阻后，闭合S此时V的示数 5V（填“＞”“＜”或“＝”）；为了保证
Ω
实验正确的进行应将变阻器滑片P向 端移。
Ω
（2）乙组因粗心领器材时没领电压表多领了一个电流表，同学们经一番思考后设计了
如图2电路，并完成了实验，实验数据如表：
接入电路中的电阻 R R R R
1 2 3 4
接入电阻中的值（ ） 5 10 20 25
Ω电流（A） 1.0 0.5
步骤：
a：闭合S调节变阻器将两表示数填入表内；
b：断开S用R 换下R ，再闭合S，
3 2
（填下面的操作）。
c：用R 换下R 重复上述实验，读出通过R 的电流为 A。
4 3 4
d：分析数据得出结论： 。乙组实
验中R 与A 的共同作用相当于 的作用。
1 1
7．小明在老师的指导下对“电流与电阻的关系”进行探究，现提供如下器材：电压恒定为
5V的电源；阻值分别为4.5 、10 、15 、20 、25 的五个定值电阻；标有“15 ，
2A”的滑动变阻器R 和“30 ，1A”的滑动变阻器R ；电压表（0～3V）、电流表（0
1 Ω Ω Ω Ω Ω2 Ω
～0.6A）、开关各1只，导线若干。
Ω
（1）小明同学设计了如图甲所示的实验电路图，请根据电路图帮助他将图乙中的实物
图连接完整。
（2）若电路连接正确，小明在闭合开关前，发现电流表指针如图丙所示，那么他接下
来的操作应该是 。
（3）排除电路故障后，将滑动变阻器的滑片P移动到最右端，闭合开关，调节滑片P，
使电压表的示数为2.5V时，电流表的指针如图丁所示，此时电路中电流为 A，
他此时接入电路的定值电阻R的阻值为 。
（4）完成步骤（3）后，若保持滑片P位置不变，断开开关，将定值电阻替换成10 ，
Ω
闭合开关，向 （选填“左”或“右”）移动滑片P直到电压表示数再次变为
Ω
2.5V为止，并读出此时电流表的示数。
（5）多次改变接入电路的定值电阻R，并重复步骤（4）。最终得出电流与电阻的关系。
（6）为确保后续所有定值电阻接入电路后都能完成该探究内容，应选择滑动变阻器
（选填“R ”或“R ”）接入电路。
1 2
（7）在完成上述探究内容后，小明将电路中的定值电阻替换成未知电阻R ，并利用伏
x
安法成功测量出了R 的阻值。在他兴奋地向老师汇报成果后，老师告诉他还有其他的
x
方法也能够测出未知电阻的阻值，如图戊电路不能成功测出未知电阻 R 阻值的是
x
（R 阻值已知，电源电压不变）。
08．小芳利用如图甲所示的电路，探究“电流与电压、电阻的关系”。实验器材：电源（电
压恒为4.5V）、电流表、电压表各一个，一个开关，若干定值电阻（5 、10 、15 、
25 、30 ），一个滑动变阻器（60 3A），导线若干。
Ω Ω Ω
Ω Ω Ω
（1）请根据图甲所示的电路图，用笔画线代替导线把图乙所示的实物电路连接完整。
（2）小芳在闭合开关S时，发现电压表指针反向偏转，出现这种现象的原因可能是：
。
（3）小芳在探究“电流与电压的关系”，连接电路时开关应 ，滑片应置于
端（选填“A”或“B”），通过实验得到多组实验数据，由这些数据画出如图丙所示
的图象，由图象可得结论：当电阻一定时， 。
（4）小芳在探究“电流与电阻的关系”时，现将 5 定值电阻接入电路后，闭合开关
S，发现电流表无示数而电压表有示数，则电路中的故障可能是 ；纠正
Ω
错误后，为了保证所有定值电阻均能完成实验，实验过程中小芳应该保证电压表示数
（选填“至多”、“至少”）为 V不变。
（5）小芳找来一个小灯泡将定值电阻更换，测得数据后发现小灯泡两端电压与通过的
电流关系如图丁所示，若闭合开关S，小灯泡发光，滑动变阻器滑片P滑动过程中，小
灯泡阻值的变化量大小为ΔR ，滑动变阻器连入电路阻值的变化量大小为ΔR ，则这两
1 2
个量的大小关系是：ΔR ΔR （选填“大于”、“小于”或“等于”）
1 2
9．在“探究通电导体中电流与电阻的关系”的实验中，小王同学连接了如图甲所示的电路，
电源电压保持4.5V不变，图乙为小王同学根据实验数据绘制了如图乙所示的I﹣R图像。【设计实验并进行实验】
（1）用笔画线代替导线将图甲实物电路连接完整；（要求滑动变阻器的滑片 P向右移
动，电路中电流变大，导线不得交叉）
（2）小王首先将5 定值电阻接入电路，将滑片P滑到阻值最大处，再闭合开关，调节
滑片P、使电压表示数为 V；
Ω
（3）小王将定值电阻R的电阻由5 更换为10 ，闭合开关后，为使R两端的电压不变，
滑动变阻器的滑片应向 （选填“左”或“右”）端滑动；
Ω Ω
（4）【实验结论】在电压一定时， 。
10．如图所示，在探究“电流与电阻关系”的实验中，提供的器材有：
A.电源电压可调；
B.电流表A（量程0～0.6A，0～3A）；
C.电压表V（量程0～3V，0～15V）；
D.滑动变阻器R（规格“50 ，0.5A”）；
E.电阻箱R ；
0 Ω
F.开关S一个，导线若干。
（1）请用铅笔画线代替导线在图中将实验器材连接起来，使之成为符合实验要求的电
路（电流表选用0～0.6A的量程，电压表选用0～3V的量程；部分导线已连接好）。
（2）小杜电源电压调到某一值，当电阻箱R 接入阻值为10 时闭合开关，电流表示数
0
为0.15A，移动滑片，电流表示数为0.3A时，记录第一组数据。继续调节电阻箱接入的
Ω
阻值，当电阻箱的阻值变大时，为了完成该实验研究，应该将滑动变阻器R的滑片P向
端滑动（选填“A”或“B”），使电压表的示数为 V。
（3）在实验中，为了获得多组不同的数据，改变电阻箱R 的阻值，移动滑动变阻器的
0
滑片，测出相应的电流值I，并记录。在平面直角坐标系中，若以电流I为纵坐标，以
为横坐标，可使图象完全在经过坐标原点的直线上（电压、电流、电阻采用的单位分别
为V、A、 ）
（4）第（3）问中，小亮多次改变电阻箱R 的阻值，并记录各次电流表的示数，为了
Ω 0
能够完成实验，电阻箱R 的阻值接入的范围是 。
0
（5）测出多组数据后，按（3）问的方法用描点法作图，在连线时发现只有一个点
Ω（0.05，0.20）使图象明显不能成为一条直线，经实验小组同学回忆，是由于将电阻箱
R 的阻值由 变换为该数据点对应的阻值时，没有调节滑动变阻器的滑片就读
0
取了电流值而造成的。
Ω
11．某实验小组探究“电流与电压、电阻的关系”，使用的实验器材有：电压为 6V的电
源，电流表、电压表各一个，开关一个，5 、10 、15 、30 的定值电阻各一个，规
格为“20 ，1A”的滑动变阻器一个，导线若干。
Ω Ω Ω Ω
Ω
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。（要求：向右移动滑片
时，电路中的电流变小，且导线不能交叉）
（2）电路连接正确后，将滑动变阻器的滑片滑到阻值最大端，用开关进行“试触”时，
发现电流表指针没有偏转，电压表示数如图乙所示。接下来小明应该做的是 。
（只有一个选项正确，将正确选项的字母填在横线上）
A.将电压表由大量程换成小量程B.检查电流表的接线柱是否接反
C.检查电阻两个接线柱是否接触良好D.检查滑动变阻器的接线柱是否松动
（3）在探究电流与电压的关系时，该小组所测得的几组电流、电压值如表 1所示。在
第2次实验中，电流表的示数如图丙所示，则通过电阻的电流为 A。根据表1数
据可得到结论：电阻一定时，导体中的电流与导体两端的电压 。
表1：
实验次数 1 2 3
电压U/V 1.5 2.0 2.5电流I/A 0.3 0.5
表2：
实验次数 1 2 3
电阻R/ 5 10 15
电流I/AΩ 0.6 0.3 0.24
（4）探究电流与电阻的关系时，所测得的几组电流、电阻值如表2所示。
①由于操作不当，导致一组数据存在错误，请判断产生实验数据错误的原因是
。
②纠正错误以后，该小组用30 的电阻替换15 的电阻进行了第4次实验，发现实验
无法进行下去，为完成第4次实验，同学们提出了下列解决方案，其中正确的是
Ω Ω
。
A.将电压表的量程换为0～15V
B.将定值电阻两端的电压调为1.5V
C.换成电压为12V的电源
D.换用规格为“50 ，1A”的滑动变阻器
（5）小明同学只把实验电路中的定值电阻换成了一只标有“5V，？W”的小灯泡，来
Ω
测量小灯泡的电功率。通过多次实验，绘制出了小灯泡的 I﹣U关系图象如图丁所示，
在确保电路安全的条件下所采集的有效实验数据中，小灯泡的最小电阻是 ；滑
动变阻器消耗的电功率最合理的范围可能是 。（选填序号）
Ω
A.1.25～2.75W B.1.25～1.6W C.0.55～2.75W D.0.55～1.6W
12．图甲是小致实验小组在探究“电流与电阻的关系”时的电路图，电源电压恒为 6V。电
压表、电流表无损坏，有阻值为5 、10 、15 、20 、25 的定值电阻5个。
Ω Ω Ω Ω Ω
（1）根据图甲，用笔画线代替导线连接完成图乙的实物图。
（2）某次实验，更换电阻R，合上开关后，电压表无示数，电流表有示数，其原因可
能是 。
（3）在老师的引导下，他们将5次实验数据描绘在图丙中。图中A点对应的横坐标与
纵坐标围成矩形的面积 （选填“大于”、“小于”或“等于”）B点对应的横坐标与纵坐标围成矩形的面积。
（4）观察图象可以得出实验结论是电压一定时，导体中电流与导体的电阻成 。
（5）实验中，小致选择的滑动变阻器的阻值至少是 。
13．某实验小组在“探究电流与电阻的关系”实验中，按如图甲所示的电路图正确连接电
Ω
路，逐次将不同阻值的电阻R接在a、b间，每次闭合开关前，滑动变阻器的滑片均移
到阻值最大端。
（1）当接入的电阻R为5 时，闭合开关，电流表无示数，电压表示数如图乙所示，移
动滑片，两表指针保持不动。若电路中只有一处故障，则故障是 ；电源两端
Ω
的电压为 V。
（2）排除故障后进行如下操作：①闭合开关，记录电流表示数；②移动滑片使电压表
示数为U 时，记录电流表示数；③当接入的电阻R分别为10 、15 时，闭合开关，
0
重复步骤②；④当接入的电阻R为Rx时，闭合开关，电压表
Ω
示数大
Ω
于U
0
，记录电流
表示数：⑤利用测得的数据绘制出如图丙所示的图象。
（3）实验中，滑动变阻器消耗的最大功率为 W。
（4）仍使用原有器材，若使以上四个电阻都能为实验所用，应控制a、b之间的电压至
少为 V。
14．某小组利用如图甲的电路图探究“电流与电压和电阻的关系”“的实验中。
（1）实验中所用电压表在未接入电路时表盘如图乙所示，在使用它测量前首先应进行
的操作是 。
（2）以下是该小组的实验数据的记录，请将数据不全部分补充完整。
表1：R＝5 恒定不变。
电压U（VΩ） 1.5 3 4.5电流I（A） 0.3 0.6 0.9
表2：U＝ 4 V恒定不变。（实验中更换电阻R ）
x
电阻R（ ） 5 10 20
电流I（AΩ） 0.8 0.4 0.2
（3）该小组探究实验“电流与电阻关系”的实验中，调节滑动变阻器进行多次测量，
在该实验过程中滑动变阻器的作用除了保护电路外还有一个重要的作用是
。
（4）某同学分析表二数据可以得出结论：
。
（5）测量结束后，应断开开关，先拆除 两端的导线，再拆除其他导线。
15．小敏用如图所示的实物电路图，研究“通过导体的电流与导体电阻的关系”，电源电
压恒为3V，5个定值电阻值分别为5 、10 、15 、20 、30 ，滑动变阻器最大阻值为
10 。
Ω Ω Ω Ω Ω
Ω
（1）请在甲图中将滑动变阻器正确连入电路（滑片向右移电流表示数变小）。
（2）开关S闭合前，滑动变阻器的滑片应处在 （填“左”或“右”）端；实验
过程中，移动变阻器滑片时，眼睛应主要注视 （选填“变阻器滑片”、
“电压表示数”或“电流表示数”）。
（3）本实验中，滑动变阻器除了保护电路外，还有 的作
用，
（4）根据前4次实验所测的电流和电阻值，在乙图中描出了4个点，则阴影部分面积
表示的物理量是 ，它的值为 。
（5）第5次实验中，将定值电阻由20 换为30 时，应将滑动变阻器的滑片向
（选填“左”或“右”）端移动。
Ω Ω
（6）小敏发现无论怎样移动滑动变阻器的滑片P，始终无法达到实验要求，此时小敏可
采取的措施是 （选填序号）。
A、更换一块新的电压表B、增加一节干电池
C、用最大阻值为20 的滑动变阻器替换原来的滑动变阻器。
16．探究通过导体的电流与电压、电阻的关系实验
Ω
（1）如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路
的阻值最大；
实验次数 1 2 3 4 5
电压U/V 1.0 1.5 2.0 3.0
电流I/A 0.2 0.3 0.4 0.5 0.6
（2）伟伟正确、规范完成连接后，闭合开关，将滑动变阻器滑片从一端调节到另一端，
并得到多组电流、电压值（如表格），当电流表示数为0.5A时电压表示数如图乙所示，
其值为 V．根据表格数据分析可得出结论：
；
（3）伟伟进一步分析表格中数据很快求出了电源电压为 V，滑动变阻器最大阻
值为 ；
（4）伟伟将原电路中滑动变阻器换成标有“20 2A”另一滑动变阻器，继续探究电流
Ω
与电阻关系，实验中始终保持电压表示数为 2V，则所选用的定值电阻阻值不能超过
Ω
；
（5）将图甲电路中定值电阻换成额定电压为2.5V的小灯泡，进行多次实验后画出了灯
Ω
泡的U﹣I图象如图丙所示，则该灯泡的额定功率为 W。
三．伏安法测电阻（共10小题）
17．在测量未知电阻 R （阻值约为300 ）的实验中，提供的实验器材有：电源（电压
x
3V）、滑动变阻器R（0～50 ）、电阻
Ω
箱R
0
（0～9999 ）、电流表（0～0.6A）、电压
表（0～3V）、开关及导线若干。
Ω Ω
（1）小华同学设计了如图甲所示的电路，你认为小华 （选填“能”或“不
能”）准确测出R 阻值，理由是 。
x
（2）小明同学设计了如图乙所示的电路进行测量，正确连接电路后，小明先将开关 S
拨至 ，调节变阻器的滑片至某一位置，记下此时电压表的示数U ；再将开关S拨
1
至另一位置，调节 ，使电压表的示数恰好为 U ，记下电阻箱的示数为
1
R′，即为未知电阻R 的测量值。
x18．用如图所示的电路来测量未知电阻R 阻值，R 阻值已知：
x 0
（1）将实验报告补充完整：
A.对照电路图连好电路，并将滑动变阻器的滑片滑至最大处；
B.闭合开关， ；
C.断开开关，整理器材。
（2）用测量所得的物理量和已知量符号表示出待测电阻R ＝ 。
x
（3）写出实验中滑动变阻器的作用： 。（只填写出一条即可）
19．实验室备有下列器材：
A．待测定值电阻R ：阻值在49﹣﹣52 之间
x
B．滑动变阻器甲：最大阻值20
Ω
C．滑动变阻器乙：最大阻值50
Ω
D．定值电阻R ：阻值20
0 Ω
E．电压表V：测量范围0﹣3V
Ω
F．电源E：电源电压恒为4.5VG．单刀双掷开关（双向开关）S及导线若干
（1）为了较精确地测出待测电阻R 的电阻，小明设计了图所示的电路。在小明设计的
x
电路中，滑动变阻器应选 （填器材前面的序号字母）。
（2）小明在实验中的主要操作步骤及记录的数据是：Ⅰ．将开关 S掷向1，由
（填“a至b”或“b至a”）移动滑动变阻器的滑片P至某一位置，读出V表的示数为
2.5V；
Ⅱ．保持滑动变阻器滑片P的位置不变，将开关S掷向2，读出V表的示数为1.5V．根
据小明的测量数据可以得到待测电阻的阻值R ＝ 。
x
Ω20 ． 在 一 次 测 量 电 阻 Rx 的 实 验 中 ， 小 茗 同 学 可 以 使 用 的 实 验 器 材 为 ：
A．待测定值电阻R ：（R 阻值在20～25 之间）；
x x
B．电流表A
1
（量程0～300mA）；
Ω
C．电流表A （量程0～0.6A）；
2
D．电压表V （量程0～3V）；
1
E．电压表V （量程0～15V）；
2
F．定值电阻Ro ＝5 ；
1
G．定值电阻Ro
2
＝3Ω0 ；
H．电源（电压U＝15V恒定）；
Ω
I．滑动变阻器R（0～100 ）；
J．开关一个，导线若干。
Ω
为了较精确地测出待测电阻R 的阻值，需要使两电表的读数均不得小于其量程的 ，而
x
且两电表的测量值范围要尽可能大一些。为此，小茗同学设计了如图甲所示电路（其中
部分电路未画出）。滑片 P开始置于滑动变阻器右端 B，闭合开关S，电压表示数为
U ，电流表示数为I ．然后移动滑片P，小茗测量了多组数据，当P移到左端A位置时，
B B
电流表指针刚好指到满偏刻度的位置，此时电压表示数为U ，电流表示数为I ．处理
A A
实验数据后，得到了如图乙所示的U﹣I关系图象。
（1）根据实验要求，电流表选用 。（填器材前面的序号字母）。
（2）请在虚线方框内画出小茗设计的电路图（其中部分电路已画出）。
（3）对实验数据及图象经过分析论证，以下说法合理的是 。
A．该实验不需要定值电阻。
B．该实验应选用规格为R ＝5 的定值电阻
01
C．该实验应选用规格为R
02
＝ Ω30 的定值电阻
Ω（4）根据小茗的实验可以得到待测电阻的阻值R ＝ 。
x
21．小萱想利用一块电流表和阻值已知的电阻R
0
测量电阻R
xΩ
的阻值。她选择了满足实验
要求的器材，并连接了部分实验电路，如图所示。
（1）请你添加一根导线完成图所示的实验电路的连接。
（2）只闭合开关S，电流表的示数为I ；闭合开关S和S 时，电流表的示数为I ．请你
1 1 2
用I 、I 和R 表示未知电阻R ．R ＝ 。
1 2 0 x x
22．物理实验课上，老师让同学们测一只未知电阻R 的阻值，R 的阻值约为5 ．除待测
x x
电阻外，老师提供的器材有：两节干电池（电压约为 3V）、一块电压表（量程 0～
Ω
3V，分度值0.1V）、一个阻值为200 的定值电阻、一个最大阻值为20 的滑动变阻器、
若干开关和导线。请你合理选用器材设计一个实验，测出未知电阻R
Ω x Ω
的阻值。要求：
（1）在虚线框内画出你所设计的实验电路图；（电路不可重组）
（2）根据你所设计的电路，写出主要实验步骤；
（3）写出R 的数学表达式（用已知量和测得量表示）。
x
23．某实验小组的同学用如图所示的电路测大约几十欧的电阻的阻值。
实验室提供的器材：待测电阻R ，电压约3V的电源，电压表V（量程为3V），开关
X
S，导线若干。
供选择的器材：滑动变阻器R （500 ，0.5A），滑动变阻器R （30 ，0.5A），电流表
1 2
A 1 （量程0.6A），电流表A 2 （量程6Ω0mA）。 Ω
实验过程：
（i）选择合适的器材，断开开关，按电路图连接电路；
（ii）调节滑动变阻器滑片，让接入电路的阻值最大，闭合开关；
（iii）缓慢调节滑动变阻器滑片到不同位置，稳定后，读取电流表和电压表示数 I和
U，下表是该组同学按正确操作测得的六组数据：数据序号 1 2 3 4 5 6
电压U/V 2.40 2.00 1.60 1.20 0.80 0.40
电流I/mA 7 14 21 28 35 42
（iv）断开开关，拆除电路，复原实验器材。
回答下列问题：
①电流表应该选 ，滑动变阻器应该选 。
②滑动变阻器接入电路的阻值减小，电压表的示数 （选填“减小”、“不变”
或“增大”）。
③利用表中数据，可算得待测电阻R ＝ ．（结果保留整数）
X
Ω
24．某课外科技小组设计了如图所示的电路来测量电源U和待测电阻R 的值，已知滑动变
x
阻器的最大阻值为20 ，其实验步骤如下：
（1）这个小组的同学按电路图连接好电路后，将滑动变阻器滑片P滑到最右端b点，
Ω
闭合开关S ，断开开关S ，无论怎样移动滑片P发现电压表有示数但始终保持不变。电
1 2
路故障的原因可能是 （写出一种原因即可）
（2）排除故障后，将滑动变阻器的滑片P滑到最右端的b点，闭合开关S 和S ．电压
1 2
表的示数为 3V；再断开开关 S ，此时电压表的示数为 2.4V，则电源电压 U＝
2
V，待测电阻R ＝
x
（3）保持S
1
闭合，S
2
断开
Ω
，当滑片P恰好滑到滑动变阻器的中点时，电压表的示数应
为 V，待测电阻R 的电功率为 W。
x
25．小龙想利用一块电流表和阻值已知的电阻R 测量电阻R 的阻值。小龙选择了满足实
0 x
验要求的器材，并连接了部分实验电路，如图所示。小龙设计的实验电路的要求是：闭
合开关S 断开开关S ，电流表测量R 的电流为I ；闭合开关S 、S ，电流表测量R 和
1 2 X 1 1 2 0R 的电流为I 。
X 2
（1）请你根据小龙的设计要求完成如图所示的实验电路的连接；
（2）请你用I 、I 和R 表示出R ，R ＝ 。
1 2 0 x x
26．用伏安法测定一只电阻的阻值，仪器如下：电压表、电流表、两节干电池、滑动变阻
器和开关，未知阻值的电阻一只（阻值约为 6欧姆）、导线若干，电路图如甲所示。
（1）实验原理是 。
（2）电压表量程应选择 （0～3V或0～15V），电流表的量程应选择
（0～0.6A或0～3A）
（3）开关闭合前，滑动变阻器应该调到 （最左端或最右端），这样做
的目的是： 。
（4）连好电路后，发现无论怎么样移动滑片，电压表、电流表的示数不变，可能的原
因是 （写出一种即可）
（5）电路连接正确后，电流表、电压表示数如图乙所示，电压表的示数为 V，电
流表的示数为 A，被测电阻的阻值为 （保留两位小数），某同学认为实
验还没有结束，又移动滑动变阻器得到多组电压值、电流值，他这样做的目的是
Ω
。
四．用电压表和定值电阻测电阻（共2小题）
27．拓展性学习小组的同学合作进行探究“串联电路的电压特点”，设计了图Ⅰ电路，并
连接了图Ⅱ电路。（1）图Ⅱ的实验电路连接中有一处错误，无法完成试验，连接错误的导线是
（填“a”、“b”或“c”）。
（2）正确连接后，继续实验，根据测得的实验数据，绘制了如图Ⅲ所示的曲线图。
①图Ⅲ中甲、乙两条曲线是根据图Ⅰ电路测得的实验数据所绘制的曲线，其中与图Ⅰ
电路中电压表V 对应的曲线是 （填“甲”或“乙”）。
1
②已知电源电压恒为6V，根据探究目的分析图Ⅲ中的曲线，得出的实验结论是
。
（3）拓展探究：同学们根据串联电路的电压特点，重新设计如图Ⅳ电路（电源电压未
知），利用电压表和定值电阻R （已知阻值）测量未知定值电阻R 的阻值，闭合开关
0 x
S后，接下来的操作是
（只需写出操作过程和测量
的科学量，不需写出表达式）。
28．物理课上老师请同学们设计一个测量未知电阻R 的实验，各组同学都提出了自己的设
x
计方案，下列是两组同学的设计情况。
（1）甲组同学决定采用伏安法，请你在虚线方框内帮他画出实验电路图。并说明所需
测量的物理量：
① ；② ；
（2）乙组同学设计了不同的方案，经讨论后同学们达成共识，设计的电路如上图（R
0为阻值已知的定值电阻），以下是他们的实验操作步骤：
①按电路图连接好实物电路。
② 。
③ 。
（3）请你用所测物理量写出两种方案未知电阻Rx的数学表达式：
甲组：R ＝ 。
x
乙组：R ＝ 。
x
五．用电流表和定值电阻测电阻（共2小题）
29．实际的电源都有一定的电阻，如干电池，我们需要用它的电压 U和电阻r两个物理量
来描述它。实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与
一个电阻值为r的电阻串联而成，如图甲所示。我们也可以利用两个已知阻值的电阻
R 、R 和一个电流表，连接成如图乙所示的电路来测量它的电压U和电阻r。
1 2
（1）请你根据电路图用笔画线代替导线，将图丙中的实物装置图连接完整；
（2）测量干电池的电压U和电阻r步骤为：
a．闭合开关S 、断开开关S ，读出电流表示数为I ；
1 2 1
b．断开开关S 、闭合开关S ，读出电流表示数为I ；
1 2 2
（3）利用测量出的电流值及R 、R 计算出干电池的电压U＝ ，r＝ 。
1 2
30．为测量电阻的阻值，老师提供了以下实验器材：待测电阻、已知阻值的定值电阻一个
电压不变但电压值未知的电源一个、电流表一只、开关两个、导线若干。从中选择器材
按下述要求完成实验。
（1）将所设计的电路图画在下面；
（2）写出实验步骤；（3）利用测得的数据写出待测电阻的表达式。
六．伏安法测小灯泡的电阻（共7小题）
31．小峰同学在做“用伏安法测量定值电阻R的阻值”的实验中：
（1）请你按照图甲所示的电路图，用笔画线代替导线，将图乙未连接好的电路连接完
整。
（2）实验前，为保护电路，滑动变阻器的滑片应置于 （选填“A”或“B”）端。
（3）闭合开关，移动滑动变阻器滑片P，发现电压表始终无示数，电流表有示数，其原
因可能是 （填字母）。
A．滑动变阻器断路 B．定值电阻R断路 C．定值电阻R短路
（4）排除故障后，当电压表示数为2.5V时，电流表示数如图丙所示，则定值电阻 R的
阻值是 。
（5）实验中需要移动滑动变阻器的滑片多次测量，其目的是
Ω
。
【拓展】小峰同学还想用丁图所示电路“测量小灯泡电功率”。已知小灯泡的额定电压
为2.5V，电源电压6V，滑动变阻器AB分别标有“50 1A”和“30 1.5A”字样。
①闭合开关S，S ，断开S ，移动滑动变阻器A的滑片，使电压表示数为 V，此
1 2 Ω Ω
时小灯泡正常发光。
②闭合开关S，S ，断开S ，保持滑动变阻器 的滑片不动，移动滑动变阻器
2 1
的滑片（选填“A”或“B”），使电压表示数为 V。
③保持滑动变阻器B的滑片不动，移动滑动变阻器A的滑片至阻值最大处，此时电压表示数为1V．则灯的额定功率P额 ＝ W。
32．某实验小组为了测量额定电压为3V的小灯泡在正常工作时的阻值，在接入电路前先
用欧姆表（可直接测量电阻大小）估测了该小灯泡的阻值约为500 ，实验室提供的实
验器材有：电流表A（0～3mA，R ＝15 ）；电压表V（0～15V，R ＝1k ）；阻值为
A ΩV
50 定值电阻R 1 ；阻值为1985 定值电阻 ΩR 2 。 Ω
（1）该小组的同学为了精确地测量该小灯泡的阻值，实验室提供的电压表和电流表均
Ω Ω
不能使用，电压表的量程较大，测量误差较大。请你简要分析说明电流表不能用的原因：
。
（2）实验小组经过分析，可以将电流表与定值电阻串联，通过串联电阻分压来测量小
灯泡电压；可以用已知阻值的电压表测量电流；设计的电路如图所示。
串联分压定值电阻应选择 （选填“R ”或“R ”）；实验小组的同学按图连接
1 2
好电路后，当小灯泡正常工作时，电压表、电流表的读数分别用 U、I表示，则通过小
灯泡的电流I ＝ ；小灯泡电阻R ＝ （两空均用题中的字母表示）。
A L
33．如图甲是阳阳同学设计的根据欧姆定律测电阻的实验电路。
（1）检查无误后，闭合开关。他将滑片P向左滑动时，电压表示数将 （选填
“增大”、“减小”或“不变”）；当P滑到某一位置时，两表读数如图乙所示，由此
可知电阻 R＝ ．你认为这个结果可靠吗？ ，理由是
。
Ω（2）做完测电阻实验后，阳阳发现桌上还有一个标有额定电流 I额 的小灯泡和两个开关，
一个已知阻值为R 的定值电阻，他想：能否在不用电流表的情况下测定小灯泡的额定
0
功率呢？通过与同学讨论，他设计出了如图丙所示的电路图，并完成了小灯泡额定功率
的测量。具体操作是：
①闭合开关 ，断开开关 ，移动滑动变阻器的滑片，使电压表的示数为 ；
②保持滑动变阻器的滑片位置不动，断开开关 ，闭合开关 ，读出此时电
压表示数为U；
③小灯泡的额定功率P额 ＝ （用已知量和所测物理量符号表示结
果）。
34．额定电压是2V的灯泡L，正常发光时阻值约为15 ；小明想准确测出一个小灯泡正常
发光时的电阻，实验器材：电源电压为 3V，电压表，三个阻值不同的电阻（阻值分别
Ω
为R ＝5 ，R ＝15 ，R ＝20 ），滑动变阻器和开关、导线；小明经过过思考，设计
1 2 3
好电路，选择了合适的电阻，完成了灯泡L正常发光时的电阻测定。
Ω Ω Ω
（1）画出完成测定的电路图。
（2）小明选择的定值电阻是 。
（3）在这个实验中，滑动变阻器的作用（除了保护电路），主要是
Ω
。
35．小明利用电压表和阻值为R 的定值电阻，测量额定电压为2.5V的小灯泡L正常发光
0
时的电阻R ．他选择了满足实验要求的实验器材，并连接了部分实验电路，如图所示。
L
（1）为了测量出R 的阻值，请只添加一条导线完成图所示的实验电路的连接；
L
（2）请把小明的实验步骤补充完整：
①断开开关S 、闭合开关S 、S ，移动滑动变阻器的滑片P使
2 1 3
保持滑动变阻器的滑片位置不变，断开开关S 、闭合开关S ，记录电压表的示数为U；
3 2②请用R 及实验数据表示出R ．R ＝ 。
0 L L
36．小明用图中图甲所示的电路测量额定电压为2.5V的小灯泡电阻，图乙是小明未完成连
接的实验电路。
（1）请你按照电路图，用笔画线代替导线，完成图乙中实验电路的连接。
（2）小明连好最后一根导线时，发现小灯泡发出很亮的光，请指出小明在实验操作中
存在的两处错误：
① ②
（3）小明将电路连接正确后，闭合开关，调节变阻器的滑片，使小灯泡刚好正常发光，
此时电流表的示数如图丙所示，电流表的读数是 A，小灯泡的阻值是
（小数点后保留一位）；
Ω
（4）当电压值改变的时候，小灯泡的阻值 （选填“变化”或“不变”）。
37．小亮同学在“测量小灯泡电阻”的实验中，设计了如图甲所示的电路图。小灯泡上标
有“3.8V0.3A”字样，电源电压为6V．请完成下列回答：
（1）连接电路时开关应 。
（2）图乙是小亮未连接好的电路，请你用笔画线代替导线，将实物图补充完整。
（3）小亮连接好电路，并按正确的顺序操作，但闭合开关后小灯泡不亮，聪明的小亮
猜想：
A．可能小灯泡短路 B．可能电流表开路
C．可能是灯丝断了 D．可能滑动变阻器开路猜想 电流表和电压表有无示数
如果A成立
如果D成立
小亮根据图丙中的电流表和电压表是否有示数来验证自己的猜想，请你帮小亮填好上表
中的空格。
（4）某次测量，电流表与电压表的示数如图丙所示，此时小灯泡的电阻为 。
（5）小亮分别测出了几组小灯泡的电压和电流值。从数据中发现，灯泡的电阻是变化
的，你认为影响其变化的主要因素是 。
（6）小亮还想利用这个电路图测出这个小灯泡的额定功率，假如电压表的 0﹣15V量程
已损坏，请你帮小亮设计出能完成这一实验的电路图。
