第十七章 欧姆定律 第1节 电流与电压和电阻的关系 课课练（含答案）
姓名： 班级： 考号： 座位号：
一、填空题。
1.在电阻一定时，导体中的电流与导体两端的电压成 ；在电压一定时，导体中的电
流与导体的电阻成 。
2.在研究电流与电压、电阻的关系时，运用的是控制变量法，即在研究电流与电压的关系
时，应控制 不变，使电压发生变化；在研究电流与电阻的关系时，应控制
不变，使电阻发生变化。

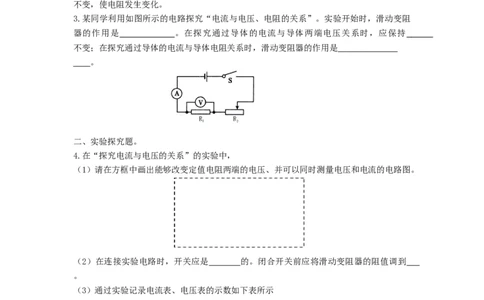

3.某同学利用如图所示的电路探究“电流与电压、电阻的关系”。实验开始时，滑动变阻
器的作用是 。在探究通过导体的电流与导体两端电压关系时，应保持
不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是
。
二、实验探究题。
4.在“探究电流与电压的关系”的实验中，
（1）请在方框中画出能够改变定值电阻两端的电压、并可以同时测量电压和电流的电路图。
（2）在连接实验电路时，开关应是 的。闭合开关前应将滑动变阻器的阻值调到
。
（3）通过实验记录电流表、电压表的示数如下表所示
R=10Ω
实验序号 1 2 3 4 5 6
电压U/V 2.0 2.2 2.4 2.6 2.8 3.0
电流I/A 0.20 0.22 0.24 0.26 1.40 0.30
对表中数据进行分析，你认为错误的数据是实验序号 ，排除错误数据，可归纳得
出的结论是 。
（3）如果想用此电路继续探究“电流与电阻的关系”，每次更换电阻后，可以通过调节
，使电阻两端的电压不变。实验得出的结论是
。一、选择题。
5.在电阻一定的情况系啊，通过导体的电流与导体两端的电压关系的图像正确的是（ ）
第5题图 第6题图
6.如图中1、2是用伏安法分别测定两个不同阻值的定值电阻R 、R 所得到的电流与电压的
1 2
关系图线，则它们阻值的大小关系是( )
A.R＞R B.R=R C.R＜R D.无法判断
1 2 1 2 1 2
二、实验探究题。

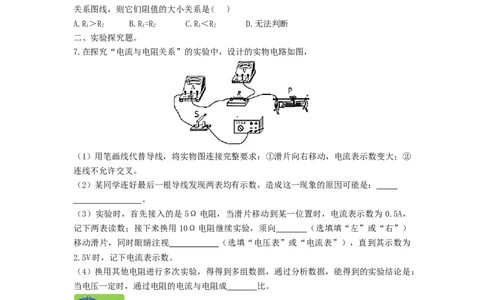

7.在探究“电流与电阻关系”的实验中，设计的实物电路如图，
（1）用笔画线代替导线，将实物图连接完整要求：①滑片向右移动，电流表示数变大；②
连线不允许交叉。
（2）某同学连好最后一根导线发现两表均有示数，造成这一现象的原因可能是：
。
（3）实验时，首先接入的是5Ω电阻，当滑片移动到某一位置时，电流表示数为 0.5A，
记下两表读数；接下来换用10Ω电阻继续实验，须向 （选填填“左”或“右”）
移动滑片，同时眼睛注视 （选填“电压表”或“电流表”），直到其示数为
2.5V时，记下电流表示数。
（4）换用其他电阻进行多次实验，得得到多组数据，通过分析数据，能得到的实验结论是：
当电压一定时，通过电阻的电流与电阻成 比。
一、选择题。
8.(2021,益阳14)如图所示，电源电压不变，R 为定值电阻，R为滑动变阻器，当滑片P向
0
右移动时，电流表和电压表的示数变化情况是( )
A.电流表示数减小，电压表示数减小
B.电流表示数增大，电压表示数增大
C.电流表示数减小，电压表示数增大
D.电流表示数增大，电压表示数减小
二、填空题。
9.（2021成都，20）如图所示,电源电压不变,开关s闭合后,把滑片P向右移动,则滑动变阻器接入电路的阻值将 , 电压表示数将 。(两空均选填“变大”、
“变小”或“不变”)。
第9题图 第10题图
10.（2021 青岛，20）如图甲是某酒精浓度检测仪的原理图。电源电压保持不变，R 为定
1
值电阻，R为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。闭合
2
开关，驾驶员呼出的气体中酒精浓度越大，R的阻值越 ，电压表示数越 。
2
当电压表示数达到一定值时，检测仪发出报警信号。
三、实验探究题。

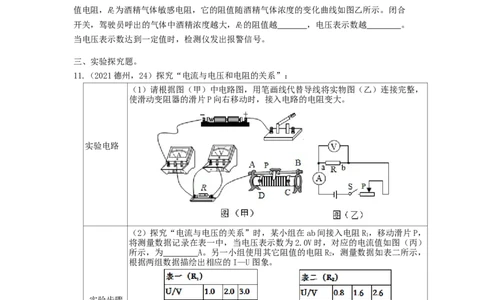

11.（2021德州，24）探究“电流与电压和电阻的关系”：
（1）请根据图（甲）中电路图，用笔画线代替导线将实物图（乙）连接完整，
使滑动变阻器的滑片P向右移动时，接入电路的电阻变大。
实验电路
（2）探究“电流与电压的关系”时，某小组在 ab间接入电阻R ，移动滑片P，
1
将测量数据记录在表一中，当电压表示数为2.0V时，对应的电流值如图（丙）
所示，为 A。另一小组使用其它阻值的电阻R ，测量数据如表二所示，
2
根据两组数据描绘出相应的I—U图象。
实验步骤
（3）根据描绘出的I—U图象可以得出结论：在电阻一定时，通过导体的电流
实验结论
与导体两端的电压成 ；其中图线 表示的是R 的I—U图象。
1（4）探究“电流与电压的关系”时，进行了多组数据的测量，其目的是为了
（填字母序号）。
问题讨论 A.寻找普遍规律 B.取平均值减小误差
（5）某同学继续探究“电流与电阻的关系”时，先测出了5Ω电阻在2.0V电压
下的电流，然后断开开关，将5Ω电阻换成10Ω电阻，闭合开关，直接读出电
流值，这种做法 （选填“正确”或“错误”），理由是
。
12.（2021临沂，35）在“探究电流与电阻关系”的实验中，小明依次选用阻值为 5Ω、
10Ω、20Ω的定值电阻进行实验。

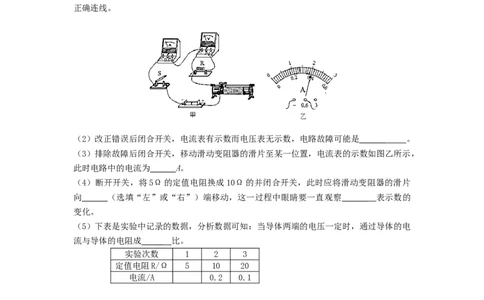

（1）图甲是实验的实物连线图，其中有一条导线连接错误，请在该导线上打“×”并画出
正确连线。
（2）改正错误后闭合开关，电流表有示数而电压表无示数，电路故障可能是 _____ _ 。
（3）排除故障后闭合开关，移动滑动变阻器的滑片至某一位置，电流表的示数如图乙所示，
此时电路中的电流为______A。
（4）断开开关，将5Ω的定值电阻换成10Ω的并闭合开关，此时应将滑动变阻器的滑片
向______（选填“左”或“右”）端移动，这一过程中眼睛要一直观察 ______ 表示数的
变化。
（5）下表是实验中记录的数据，分析数据可知：当导体两端的电压一定时，通过导体的电
流与导体的电阻成 ____ _ 比。
实验次数 1 2 3
定值电阻R/Ω 5 10 20
电流/A 0.2 0.1
第十七章 欧姆定律 第1节 电流与电压和电阻的关系 课课练 参考答案
1.正比 反比
2. 电阻 电压
3.保护电路 电阻R 的阻值 控制电阻R 两端电压的不变
1 1
4.（1）见下图；（2）断开；最大；（3）5；在电阻一定时，电流与电压成正比；（3）滑
动变阻器的滑片；在导体两端电压一定时，电流与电阻成反比。5.A
6.C
7.（1）见下图；（2）开关没有断开；（3）左；电压表；（4）反。
8.A
9.变大 变小
10.小 大
11.（1）如下图所示；（2）0.4；（3）正比；a；（4）A；（5）错误；没有控制电阻两端
的电压不变。
12.电阻短路 0.4 右 电压 反
