专题 13 《生活用电》压轴培优题型训练【九大题型】
一．家庭电路中各元件的连接方式（共5小题）
二．家庭电路的连线作图（共3小题）
三．试电笔判断电路故障（共3小题）
四．三线插头和三孔插座的好处（共9小题）
五．家庭电路的故障分析（共8小题）
六．总功率过大对家庭电路的影响（共3小题）
七．短路对家庭电路的影响（共2小题）
八．保险丝的功能与使用方法（共4小题）
九．安全用电原则（共2小题）
一．家庭电路中各元件的连接方式（共5小题）

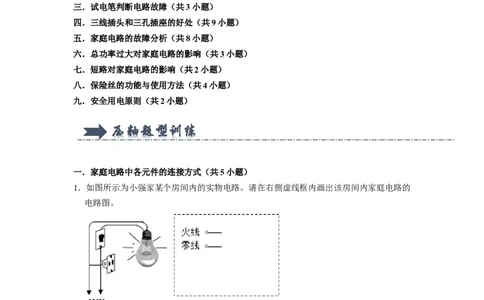

1．如图所示为小强家某个房间内的实物电路。请在右侧虚线框内画出该房间内家庭电路的
电路图。
2．（1）请在图1所示的照明电路上，按安全用电的原则，将灯泡、拉线开关、三孔插座
接入电路。
（2）某家庭用的壁灯上有两盏白炽灯，用一个开关控制它们的通断。请在图 2中画出

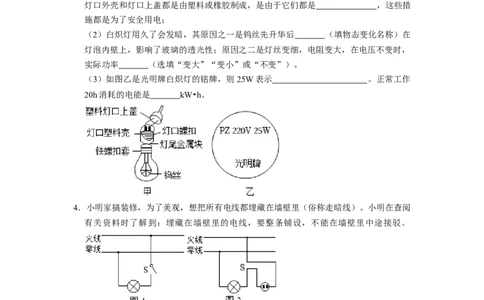

该电路的连接。3．白炽灯是日常生活中最重要的光源，小明对图甲所示的白炽灯和灯口进行了仔细观察后，
结合所学有关知识，明白了许多道理：
（1）在家庭电路它与其他用电器之间是 联，灯尾金属块必须与 线相连，且
灯口外壳和灯口上盖都是由塑料或橡胶制成，是由于它们都是 ，这些措
施都是为了安全用电；
（2）白炽灯用久了会发暗，其原因之一是钨丝先升华后 （填物态变化名称）在
灯泡内壁上，影响了玻璃的透光性；原因之二是灯丝变细，电阻变大，在电压不变时，
实际功率 （选填“变大”“变小”或“不变”）。
（3）如图乙是光明牌白炽灯的铭牌，则25W表示 。正常工作
20h消耗的电能是 kW•h。
4．小明家搞装修，为了美观，想把所有电线都埋藏在墙壁里（俗称走暗线）。小明在查阅
有关资料时了解到：埋藏在墙壁里的电线，要整条铺设，不能在墙壁里中途接驳。
（1）请你运用相关知识解释其道理：由于接线处导线电阻 （填“增大”或“减
小”），电流在该处产生的热量较 （填“多”或“少”），存在安全隐患；
（2）如图1是小明房间的照明灯泡的电路，小明同学为了安装一个插座给书桌上的台
灯供电，方便晚上学习，他把家中控制电灯的开关拆下后引出两条导线，然后接上插座，
如图2，试说明他这样做会有什么现象发生？
（3）请你在图中画出安装一个插座改接后的电路简图。
5．我国计划从2016年10月1日起，彻底淘汰普通照明用的耗能高、使用寿命短的白炽灯
（钨丝灯）．现在普遍使用的电子节能灯又称为紧凑型荧光灯（日光灯）如图甲所示，它利用钨丝受热发射电子激发水银蒸气发出紫外线，紫外线照射到灯管内壁涂抹的荧光
物质而发光。电子节能灯虽然可以节能，但是废旧的电子节能灯如果随意丢到垃圾桶，
破碎、焚烧后产生的汞蒸气会进入大气，然后沉降进入土壤或河流并转化成有机汞化合
物（如甲基汞），甲基汞会导致人体慢性中毒。一只汞含量为0.5毫克的电子节能灯中
的汞如果渗入地下就会污染约180吨水及周围土壤，我国电子节能灯的销量已达 10亿
只以上，这个巨大的汞污染危机不容小觑。LED灯利用发光二极管技术发光，是一种真
正意义上的新型环保节能灯具。某课外活动小组了解到某品牌的 15W LED管灯的照明
效果与40W电子节能管灯相当（如图乙所示）、与120W白炽灯相当。请回答下列相关
问题：

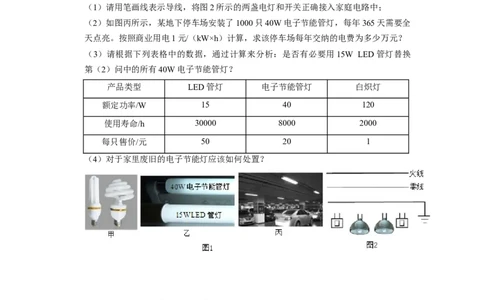

（1）请用笔画线表示导线，将图2所示的两盏电灯和开关正确接入家庭电路中；
（2）如图丙所示，某地下停车场安装了1000只40W电子节能管灯，每年365天需要全
天点亮。按照商业用电1元/（kW×h）计算，求该停车场每年交纳的电费为多少万元？
（3）请根据下列表格中的数据，通过计算来分析：是否有必要用15W LED管灯替换
第（2）问中的所有40W电子节能管灯？
产品类型 LED管灯 电子节能管灯 白炽灯
额定功率/W 15 40 120
使用寿命/h 30000 8000 2000
每只售价/元 50 20 1
（4）对于家里废旧的电子节能灯应该如何处置？
二．家庭电路的连线作图（共3小题）
6．小明常用的一个插线板由一个三孔和一个二孔插座组成，并带有开关、保险丝功能。如
果接入的用电器电流过大，保险丝会熔断，所有插座停止提供工作电压。如果开关断开
时所有插孔都不能提供工作电压，闭合时能提供工作电压；根据上述现象请在图中画出

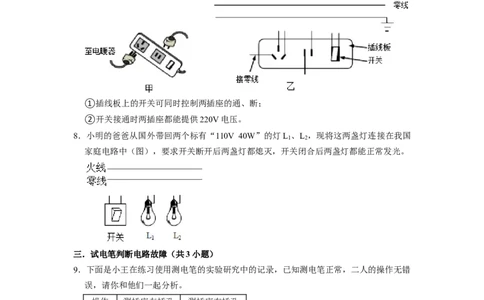

开关、保险丝和插孔的连接方式，并把插线板与电源线接通。7．如图甲所示是家用插线板。在图乙中画出插线板内部开关和两插座的连线，并接入家庭
电路，要求：
①插线板上的开关可同时控制两插座的通、断；
②开关接通时两插座都能提供220V电压。
8．小明的爸爸从国外带回两个标有“110V 40W”的灯L 、L ，现将这两盏灯连接在我国
1 2
家庭电路中（图），要求开关断开后两盏灯都熄灭，开关闭合后两盏灯都能正常发光。
三．试电笔判断电路故障（共3小题）
9．下面是小王在练习使用测电笔的实验研究中的记录，已知测电笔正常，二人的操作无错
误，请你和他们一起分析。
操作 测插座左插孔 测插座右插孔
A插座 氖管不发光 氖管不发光
B插座 氖管不发光 氖管发光
C插座 氖管发光 氖管发光
（1）实验所用三个插座中正常的是 。
（2）从其余几只异常插座中任选一只分析其故障或装配错误的可能原因
。
10．测电笔中有一个高阻值的电阻，这样可使测电笔测家庭电路（家庭电路的电压为220V）的火线时，加在人体身上的电压在安全电压（36伏）以内。若测电笔氖管发光
时的电流为0.2毫安。则：
（1）测电笔中的高阻值电阻与氖管是 （填“串联”或“并联”）。
（2）测电笔中的高阻值电阻的电阻不应小于多少欧姆？（不计氖管电阻）
11．已知某测电笔内部电阻为5×105欧，人体电阻为4000欧。如图所示家庭照明电路中，
闭合开关S，电灯L发光。
（1）此时人拿到测电笔测试A点时，测电笔的氖管 （填“发”或“不发”）
光。
（2）如此时将零线保险盒盖拔掉（断路），人拿测电笔测试A点时（A点在灯泡右
边），测电笔的氖管 （填“发”或“不发”）光。通过他的电流是多少毫安？
（写出计算过程）
四．三线插头和三孔插座的好处（共9小题）
12．电冰箱是我们普遍使用的家用电器。
（1）普通家用电冰箱的电源使用的是 （选填“直流电”或“交流电”）．
它与其它家用电器应 联。为了使用的安全，应使用 孔的插座。
（2）某电冰箱的铭牌上标有“220V，120W“字样。当压缩机正常工作时，通过电冰箱
的电流为 A．此冰箱一昼夜正常工作6h消耗的电能为 度。
（3）热的食物放入电冰箱之前应将其自然冷却到 。如果在密闭的房间里长时间
打开电冰箱门，房间的温度 （选填“会”或“不会”）降低。
13．电热器是现在家庭中常用的家用电器。小明家新买了一台热水器，热水器上有这样的
铭牌：
额定电压 220V 频率 50Hz 防触电保护类型 Ⅰ类
额定功率 2000W 净重 22kg 容积 20L
小明准备同爸爸一起安装热水器。请你回答下列问题：
（1）他们应当选用图中 号插座为热水器插座，因为这种插座： 。
（2）小明家客厅中安装的是一盏“220V 60W”的白炽灯，如果只有这盏灯和电热器连
入电路，当他们正常工作时，电路中的电流多大？同时工作30min电流共做了多少功？（3）电热水器中装满水时，电阻丝产生的热量只有80%被水吸收，那么将热水器中的
水从20℃加热到80℃需要通电多长时间？[C水 ＝4.2×103J/（kg•℃）]
14．如图是一种煲汤用的电热锅的工作原理图，其中温控器的作用是每当水沸腾后使电热
锅自动断电一段时间后再通电工作。电热锅的部分参数如表中所示。
容积 4.5L
额定电压 220V
保温功率 80W
加热功率 500W
（1）三脚插头上标着E的导线和电热锅的金属外壳相连，插头插入插座时，插座上跟
E相连的导线应和 （选填“火线”、“零线”或“地线”）相连；
（2）调节切换开关可以使电热锅分别处于“关、高温、自动、保温”四种工作状态，
则原理图中的切换开关连接触点“ ”时为保温挡，保温时的电流约为
A；
（3）当该电热锅处于高温挡时，正常加热5min将会产生 J的热量。
15．如图所示是某电热器的工作原理图，R 、R 是发热电阻，且R ＝R ，虚线框为电热器
1 2 1 2
的金属外壳，它用一个旋转开关可以实现电热器多挡位工作的要求。旋转开关内有一块
绝缘圆盘，在圆盘的左边缘依次有4个金属触点①、②、③、④，右边缘是一金属板，
可绕中心轴转动的开关旋钮两端各有一个金属滑片，转动开关旋钮可以将左边缘相邻的
两个触点与右边缘的金属板同时连通。如旋到图中位置 S时，金属滑片将①②两触点
同时与右边缘金属板接通。
（1）如果请你为这台电热器配备一个三脚插头，如图所示，应该将电路图中的地线接
到插头 （选填“G”、“L”或“N”）脚。小明想在电路中加一个“倾倒开
关”，使电热器被碰倒时能自动断开电路，以免引起火灾。该开关最好应安装在示意图
中A、B、C、D、E中的 点处；
（2）旋钮开关旋到位置S时的电功率为1000W，则R ＝ ；
1
Ω（3）当旋钮开关旋到位置T时，电热器处于 （选填“A.高温挡”或“B.
低温挡”），通电1min产生的热量是 J；
（4）某种橡皮绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如
下表，请你计算说明应选横截面积为 mm2的铜芯导线作为该电热器的输出导线，
才符合既适用又经济的原则。
导线规格
导线横截面积 0.5 1 1.5 2.5
S/mm2
安全载流量I/A 4 8 12 20
16．图示为某种家用电热水器工作电路的简化图。表中为其三种加热模式的相关参数。
（1）该电热水器的插头应接入 孔插座。
加热模式 工作状态 额定功率P/kW
1 发热电阻R 单独工作 2
1
2 发热电阻R 单独工作 3
2
3 发热电阻R 与R 交替工作
1 2
（2）若该电热水器按“加热模式1”连续正常工作10 min，通过发热电阻的电流是多
少？产生的热量是多少？（计算结果保留两位小数）
（3）若该电热水器连续工作15min，消耗电能0.55kW•h，通过计算说明该电热水器采
用了哪种加热模式。17．（1）如果你家里买回电冰箱，在选用插座时，应选用如图1中的 插座。
（2）光敏电阻的电阻值能随着光照强度的变化而改变。物理学上用“光强”来表示光
的强弱。光照越强，光强越大。光强用符号E表示，在国际上用cd作单位。小明在实
验中测得光敏电阻的阻值随光强E的变化图象见图2．据此回答：
①光敏电阻所用的材料应为 （“半导体”、“超导体”或“绝缘体”）做成
的。
②从图中可知，光强越强，这种光敏电阻的阻值 （“增大”、“减少”或“不
变”）。
③制作光敏电阻的材料在生产上、生活中得到广泛的应用，请你举一个例子： 。
（3）如图3所示，是小明在进行伏安法测小灯泡的电阻时，根据实验数据描出的图象。
用来做实验的灯泡的额定电压是2.5V．分析图象，小明发现灯泡两端的电压与流过灯泡
的电流并不成正比，原因是 。从图中发现，灯泡灯丝的电阻
变化特点是 。
18．如图甲，是某品牌全自动洗碗机，它的外表是金属外壳。该洗碗机工作程序为：首先
给水箱注水，当水注满时停止注水并自动加热，水温上升到50℃即停止加热，洗涤程序
启动，水从喷管喷出对餐具清洗、喷淋，直到洗涤过程结束，排水泵启动，将水箱中的
废水排出。水的比热容为4.2×103J/（kg•℃），设水箱中水的初温为20℃，加热时产生
的热量全部被水吸收。（1）为了安全，该洗碗机应选用图乙中 （选填：“上”或“下”）插座。图丙
为等效的加热电路图，R为发热电阻，其中位于水箱上部的两个导电块A、B组成一个
开关。此开关除了具有注满水自动加热功能（一般的水是导体）外，还具有当加热过程
中意外排水或排水阀没有关好时， 的功能。
（2）图丁为该洗碗机某次正常工作时的P﹣t图像，求R的阻值多大？（不计水的电
阻）。
（3）某家庭每天洗碗2次，若人工洗碗一次用水20kg，则改用该洗碗机洗碗，该家庭
一年（按300天）可节水多少kg？
（4）该款洗碗机一次正常工作（如图丁）后，碗总是湿漉漉的，很长时间干不了，很
容易滋生细菌。请你针对这一缺陷，加装一个电路，使一次正常工作后，能在较短时间
内将碗烘干，请将加装后的电路补充完整。（必要时可在符号旁边注明装置名称）
19．电开水器是为了满足较多人员饮用开水的需求而设计、开发的一种生产开水的饮水设
备。某会议室杆买来一台电开水器，如图甲所示。下表为其部分技术参数，其中供水量
是指电开水器正常加热1h能提供的开水的体积（水的初温为20℃）。该电热水器有加
热挡和保温挡，开水烧开后，电开水器会通过电磁继电器切换到保温状态。图乙是其内
部简化的工作原理图，R 、R 都是阻值恒定的加热电阻，R 为阻值会随温度变化而变化
1 2 0
的感温电阻。
（1）电开水器处于加热状态时，S应接 （选填1或2）。
（2）下列关于电开水器的说法中，错误的是 。A．应选三孔插座板
B．应先接通电源后再注水
C．不能将电开水器安装在潮湿的环境中
D．电开水器工作时，将电能转化为水的内能
额定电压/V 220
最大容量/L 15
额定保温功率/W 1210
额定加热功率/W 5000
供水量/L•h﹣1 40
（3）水烧开后，若无人接水，电开水器处于额定保温状态时可保持水温不变，则电开
水器每分钟散失的热量为 J，此时流过加热电阻的电流I＝ A。
（4）若会议室内装有如图丙所示的电能表，则该会议室可供总功率为 W的
用电器同时正常工作。若某次仅将上述电开水器接入电路中，当开启保温挡连续工作
10min，发现该电能表的转盘恰好转过200转，则电源的实际电压为 V。
（5）某次将水箱装满20℃的水并使电开水器正常工作，将水加热到100℃沸腾时（中
途不接水），共耗时21min。则该过程中电开水器的加热效率为 ；这一效率
（选填大于、等于或小于）其提供规定供水量时的效率。[水的比热容为4.2×103J/（kg•
℃）]
20．阅读短文，回答问题
电水壶
电水壶如图甲所示，它的工作原理是：接通电源，水温上升到100℃开始沸腾，水蒸气
使双金属片变形推动蒸汽开关，使电水壶在水烧开后自动断电（消磁烧水需重新闭合蒸
汽开关）。如蒸汽开关失效，壶内的水会被烧干，发热元件温度急剧上升，发热盘底部
也有一个双金属片开关，会因热传导作用温度急剧上升，断开电源。
图乙是双金属片开关原理图：A为双金属片，由两层不同金属粘合而成，受热时二者膨
胀的快慢不同。未通电或低于预定温度时，双金属片A和静片B上的触点接通，发热盘
工作，当温度达到预定温度时，双金属片向左弯曲（温度越高，弯曲程度越大），电路
断开。C是调节旋钮，调节它可改变双金属片与静片弹性接触的力度。
现在很多高档的电热水壶采用了PTC加热元件。图丙是PTC材料的电阻随温度变化的
关系图象。使用PTC加热元件，可防止因干烧出现着火危险。PTC加热元件的自动控
制温度性能是绝对可靠的，它靠PTC的电阻变化控制温度，不是依靠触点控制。（1）为保证安全，电水壶蒸汽开关与双金属片开关应 （串联/并联）链接。
（2）若不使用三孔插座供电，手摸电水壶金属外壳 （一定会/一定不/可能）触
电。
（3）关于图甲电水壶的双金属片，下列说法正确的是 。
A．双金属片受热时，金属层a比b膨胀快
B．调节旋钮C，使静片B向左弯曲，双金属片断开的温度值升高
C．蒸汽开关与发热盘底部的双金属片开关总是同时断开
D．双金属片触点频繁通断电，容易烧接在一起，水一定被烧干
（4）PTC电水壶通电后发热盘的最终温度范围应在 。
A．T
0
﹣T
1
B．T
1
﹣T
2
C．T
2
﹣T
3
D．T
3
﹣T
4
（5）PTC电水壶通电后，PTC发热材料功率随时间变化的图象是 。
五．家庭电路的故障分析（共8小题）
21．（多选）有可能造成家庭电路中保险丝熔断的是（ ）
A．电路短路
B．有人触电
C．零线断路
D．所开大功率用电器过多
22．如图所示，小明同学在搬新家之前，用自己所学的知识对新家的电路进行检测。他断
开所有的用电器和总开关。将火线上的保险丝取下，换上一只额定电压为 220V的灯泡L ，并闭合总开关。
0
（1）若闭合S ，L 不亮，说明该支路 ；
1 0
（2）若闭合S ，L 正常发光，说明该支路 ；
2 0
（3）若闭合S ，L 发暗红色的光，说明该支路 （选填正常，开路或短路）。
3 0
23．如图所示的家庭电路中，正常发光的两盏灯突然都熄灭。小明先检查保险丝，保险丝
完好，再用试电笔分别检测插座的两孔，发现氖管均发光，造成这一现象的原因是
（选填字母）。
A．进户火线断了 B．插座发生短路了 C．某盏灯丝烧断了 D．进户零线断了
24．妈妈用电饭锅煮稀饭，不小心饭水冒出许多，妈妈发现电饭锅的指示灯熄灭，再检查
发现自动保护器跳闸。试分析产生上述现象的原因是什么？
25．在《电工手册》中，列出了白炽灯的常见故障与检修方法，其中一项故障现象及其可
能原因如下表所示：
故障现象 可能原因 检修方法
灯泡不亮 1．灯泡的灯丝断了 换新灯泡
2．灯头内的电线断了 换新线并接好
3．开关等处的接线松动 检查加固
4．熔丝熔断 更换熔丝
上述故障现象的可能原因可以概括为 。
A．电路中出现了短路 B．电路中出现了断路
C．并联变成了串联 D．供电电压偏低。
26．芳芳家里有一盏节能灯不亮了，是停电了还是节能灯坏了？芳芳采用了以下两种办法
进行判断，请你分析每一种办法的理由：
（1）打开电视机可以正常观看电视节目，这说明：
。（2）取下灯泡用电池做电源连接电流表，观察电流表发现指针无偏转，这说明：
。
（3）如果让你来判断，你的做法是： 。
27．在“组成串联电路”的学生实验中，如图所示是小林同学实验的电路图，当开关S合
上后，他发现灯L 与L 均不亮。小林同学想了想，然后拿起一根导线开始检查：他先
1 2
将导线并接在灯L 的两端，发现灯L 亮，L 不亮；然后用导线并接在L 两端，发现两
1 2 1 2
灯均不亮。于是，他马上判断出了电路的故障。你认为他的判断是 。

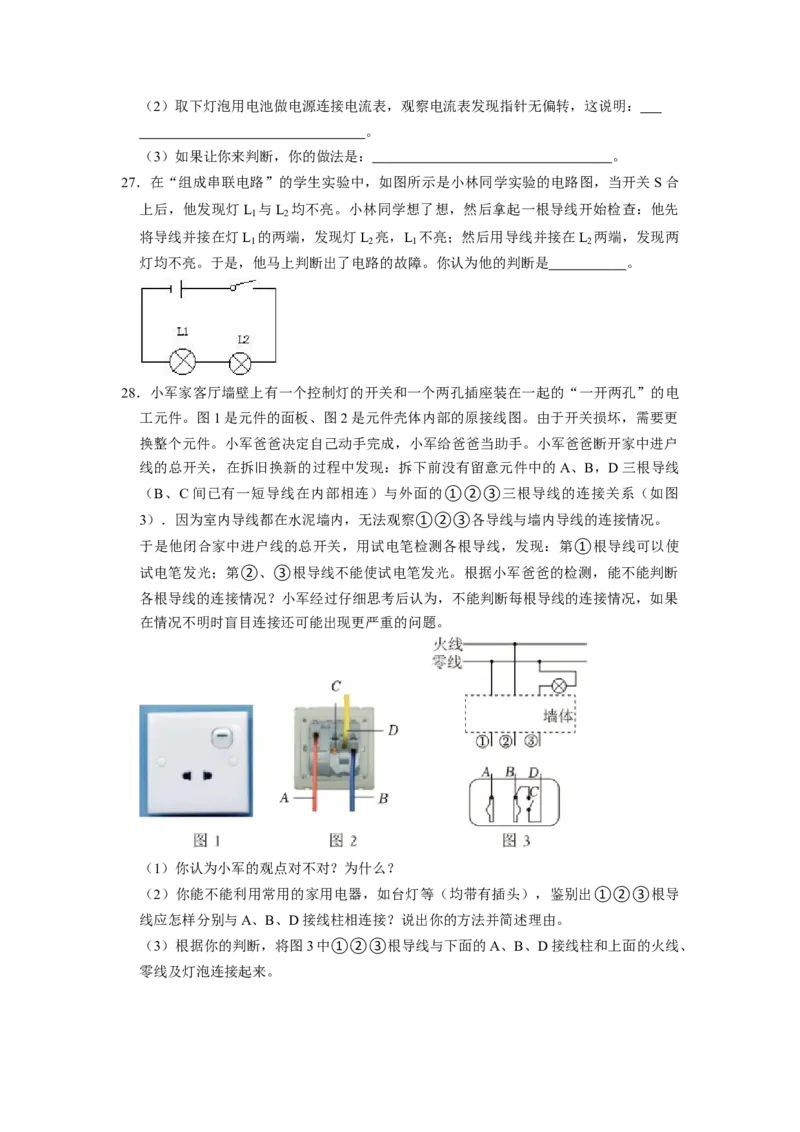

28．小军家客厅墙壁上有一个控制灯的开关和一个两孔插座装在一起的“一开两孔”的电
工元件。图1是元件的面板、图2是元件壳体内部的原接线图。由于开关损坏，需要更
换整个元件。小军爸爸决定自己动手完成，小军给爸爸当助手。小军爸爸断开家中进户
线的总开关，在拆旧换新的过程中发现：拆下前没有留意元件中的A、B，D三根导线
（B、C间已有一短导线在内部相连）与外面的①②③三根导线的连接关系（如图
3）．因为室内导线都在水泥墙内，无法观察①②③各导线与墙内导线的连接情况。
于是他闭合家中进户线的总开关，用试电笔检测各根导线，发现：第①根导线可以使
试电笔发光；第②、③根导线不能使试电笔发光。根据小军爸爸的检测，能不能判断
各根导线的连接情况？小军经过仔细思考后认为，不能判断每根导线的连接情况，如果
在情况不明时盲目连接还可能出现更严重的问题。
（1）你认为小军的观点对不对？为什么？
（2）你能不能利用常用的家用电器，如台灯等（均带有插头），鉴别出①②③根导
线应怎样分别与A、B、D接线柱相连接？说出你的方法并简述理由。
（3）根据你的判断，将图3中①②③根导线与下面的A、B、D接线柱和上面的火线、
零线及灯泡连接起来。六．总功率过大对家庭电路的影响（共3小题）
29．在商场里，一位顾客和一位卖微波炉的售货员出现了不同意见，售货员说，微波炉很
省电，用它加热饭菜花不了多少电费；顾客说，微波炉很费电，他家的微波炉一开就
“烧保险”。请你用科学术语表达一下他们的意思，从物理学的角度他们二人的说法是
否矛盾？
30．案例分析：
案例一：2009年7月5日，《渤海早报》数字报：
大港一学院女生宿舍失火 无人伤亡。经消防部门现场勘察结果初步认定，起火点为
317房间2号床铺下铺，起火原因引起。初步断定为电线接线板老化过载造成起火。
案例二：2005年06月21日《新民晚报》刊登一篇追踪报道：
汕头“6•10”火灾追踪 电线短路故障导致火灾
据新华社汕头6月20日电 记者从广东汕头“6•10”特别重大火灾事故调查组获悉，
汕头“6•10”特别重大火灾事故的直接原因是电线短路故障引起的。
今年6月10日发生在汕头市潮南区峡山镇华南宾馆的特别重大火灾事故，造成31人死
亡，21人受伤。火灾的直接原因是华南宾馆二层南区金陵包厢门前吊顶上部电线短路故
障引燃周围可燃物，引发特别重大火灾事故。
案例三：2004年7月7日新华网消息：
广西桂林发生一起高压触电事故
7月7日，广西桂林市一钻井队在竖立地质钻探井架时不慎碰触空中的高压输电线路，
造成两个民工当场被电击身亡、另两个民工受重伤。
（1）各种用电事故的原因归结起来有三种情况：
一是 ；二是 ； 三是
（2）怎样用电才安全？
31．完全相同的甲、乙、丙三个大功率家用电器，现只把甲、乙两个用电器接入了家庭电
路中时均正常工作。再把丙用电器接入这个家庭电路中时，总保险丝熔断。是丙用电器
有短路故障？还是总功率过大？请说出你的判断方法。
七．短路对家庭电路的影响（共2小题）
32．阅读短文，回答问题：
漏电保护断路器

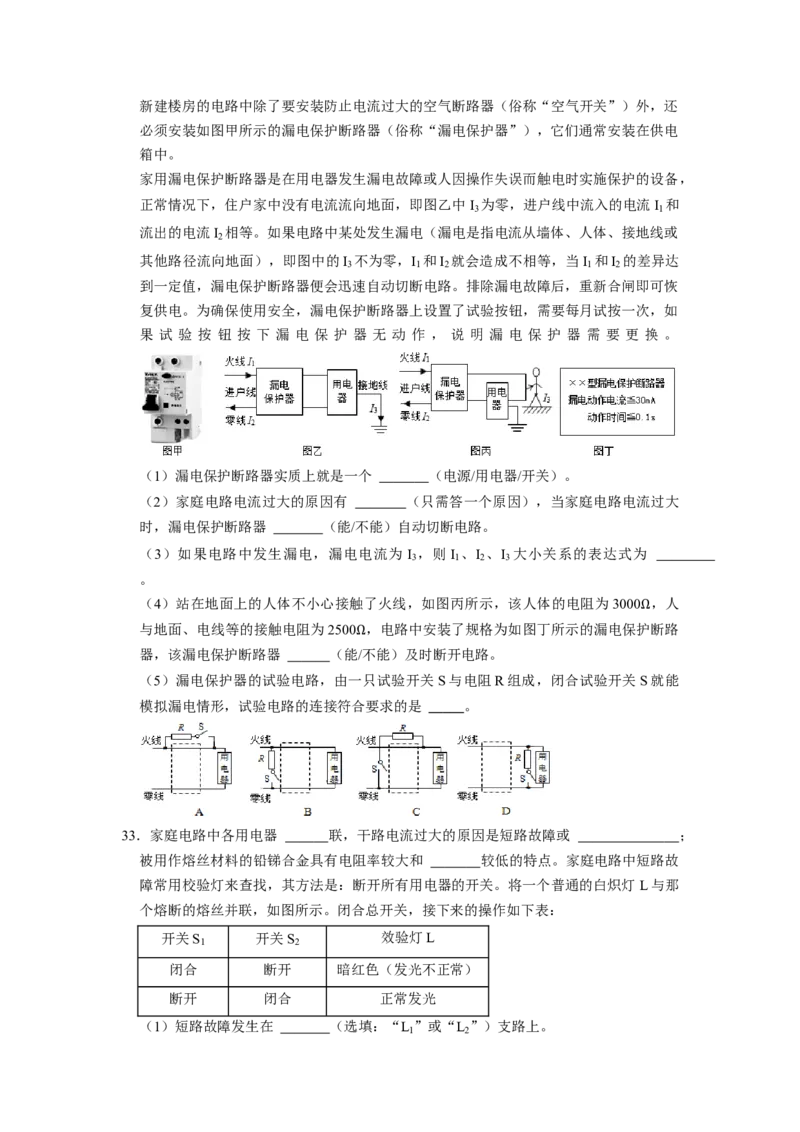

电给我们带来便利的同时也带来安全隐患，根据安全用电要求，现在，许多用户特别是新建楼房的电路中除了要安装防止电流过大的空气断路器（俗称“空气开关”）外，还
必须安装如图甲所示的漏电保护断路器（俗称“漏电保护器”），它们通常安装在供电
箱中。
家用漏电保护断路器是在用电器发生漏电故障或人因操作失误而触电时实施保护的设备，
正常情况下，住户家中没有电流流向地面，即图乙中I 为零，进户线中流入的电流I 和
3 1
流出的电流I 相等。如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或
2
其他路径流向地面），即图中的I 不为零，I 和I 就会造成不相等，当I 和I 的差异达
3 1 2 1 2
到一定值，漏电保护断路器便会迅速自动切断电路。排除漏电故障后，重新合闸即可恢
复供电。为确保使用安全，漏电保护断路器上设置了试验按钮，需要每月试按一次，如
果 试 验 按 钮 按 下 漏 电 保 护 器 无 动 作 ， 说 明 漏 电 保 护 器 需 要 更 换 。
（1）漏电保护断路器实质上就是一个 （电源/用电器/开关）。
（2）家庭电路电流过大的原因有 （只需答一个原因），当家庭电路电流过大
时，漏电保护断路器 （能/不能）自动切断电路。
（3）如果电路中发生漏电，漏电电流为 I ，则I 、I 、I 大小关系的表达式为
3 1 2 3
。
（4）站在地面上的人体不小心接触了火线，如图丙所示，该人体的电阻为3000 ，人
与地面、电线等的接触电阻为2500 ，电路中安装了规格为如图丁所示的漏电保护断路
Ω
器，该漏电保护断路器 （能/不能）及时断开电路。
Ω
（5）漏电保护器的试验电路，由一只试验开关S与电阻R组成，闭合试验开关S就能
模拟漏电情形，试验电路的连接符合要求的是 。

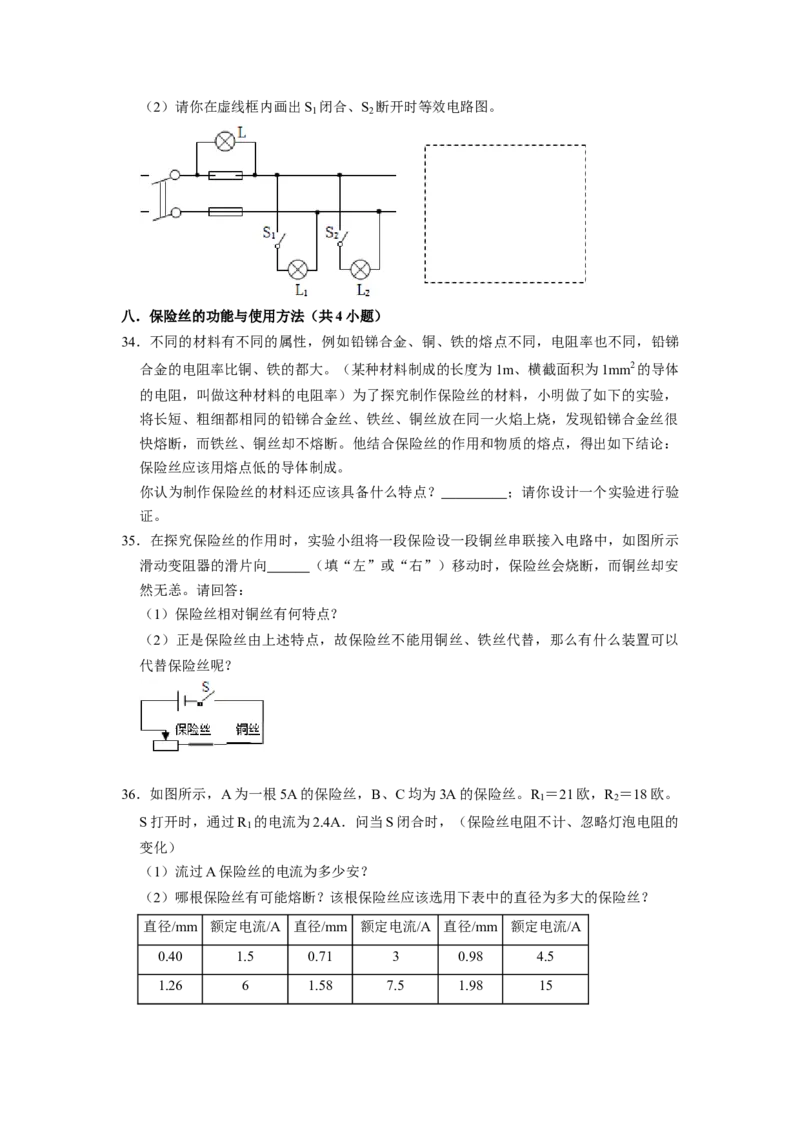

33．家庭电路中各用电器 联，干路电流过大的原因是短路故障或 ；
被用作熔丝材料的铅锑合金具有电阻率较大和 较低的特点。家庭电路中短路故
障常用校验灯来查找，其方法是：断开所有用电器的开关。将一个普通的白炽灯L与那
个熔断的熔丝并联，如图所示。闭合总开关，接下来的操作如下表：
开关S 开关S 效验灯L
1 2
闭合 断开 暗红色（发光不正常）
断开 闭合 正常发光
（1）短路故障发生在 （选填：“L ”或“L ”）支路上。
1 2（2）请你在虚线框内画出S 闭合、S 断开时等效电路图。
1 2
八．保险丝的功能与使用方法（共4小题）
34．不同的材料有不同的属性，例如铅锑合金、铜、铁的熔点不同，电阻率也不同，铅锑
合金的电阻率比铜、铁的都大。（某种材料制成的长度为1m、横截面积为1mm2的导体
的电阻，叫做这种材料的电阻率）为了探究制作保险丝的材料，小明做了如下的实验，
将长短、粗细都相同的铅锑合金丝、铁丝、铜丝放在同一火焰上烧，发现铅锑合金丝很
快熔断，而铁丝、铜丝却不熔断。他结合保险丝的作用和物质的熔点，得出如下结论：
保险丝应该用熔点低的导体制成。
你认为制作保险丝的材料还应该具备什么特点？ ；请你设计一个实验进行验
证。
35．在探究保险丝的作用时，实验小组将一段保险设一段铜丝串联接入电路中，如图所示
滑动变阻器的滑片向 （填“左”或“右”）移动时，保险丝会烧断，而铜丝却安
然无恙。请回答：
（1）保险丝相对铜丝有何特点？
（2）正是保险丝由上述特点，故保险丝不能用铜丝、铁丝代替，那么有什么装置可以
代替保险丝呢？

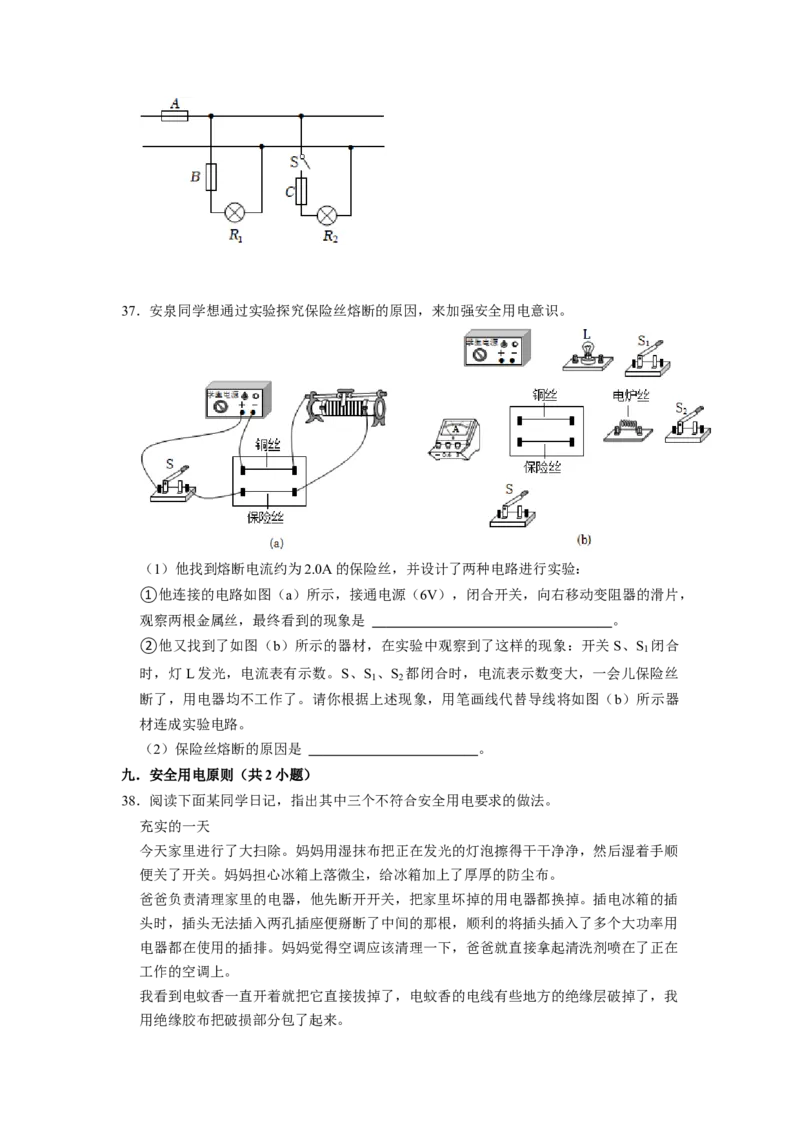

36．如图所示，A为一根5A的保险丝，B、C均为3A的保险丝。R ＝21欧，R ＝18欧。
1 2
S打开时，通过R 的电流为2.4A．问当S闭合时，（保险丝电阻不计、忽略灯泡电阻的
1
变化）
（1）流过A保险丝的电流为多少安？
（2）哪根保险丝有可能熔断？该根保险丝应该选用下表中的直径为多大的保险丝？
直径/mm 额定电流/A 直径/mm 额定电流/A 直径/mm 额定电流/A
0.40 1.5 0.71 3 0.98 4.5
1.26 6 1.58 7.5 1.98 1537．安泉同学想通过实验探究保险丝熔断的原因，来加强安全用电意识。
（1）他找到熔断电流约为2.0A的保险丝，并设计了两种电路进行实验：
①他连接的电路如图（a）所示，接通电源（6V），闭合开关，向右移动变阻器的滑片，
观察两根金属丝，最终看到的现象是 。
②他又找到了如图（b）所示的器材，在实验中观察到了这样的现象：开关 S、S 闭合
1
时，灯L发光，电流表有示数。S、S 、S 都闭合时，电流表示数变大，一会儿保险丝
1 2
断了，用电器均不工作了。请你根据上述现象，用笔画线代替导线将如图（b）所示器
材连成实验电路。
（2）保险丝熔断的原因是 。
九．安全用电原则（共2小题）
38．阅读下面某同学日记，指出其中三个不符合安全用电要求的做法。
充实的一天
今天家里进行了大扫除。妈妈用湿抹布把正在发光的灯泡擦得干干净净，然后湿着手顺
便关了开关。妈妈担心冰箱上落微尘，给冰箱加上了厚厚的防尘布。
爸爸负责清理家里的电器，他先断开开关，把家里坏掉的用电器都换掉。插电冰箱的插
头时，插头无法插入两孔插座便掰断了中间的那根，顺利的将插头插入了多个大功率用
电器都在使用的插排。妈妈觉得空调应该清理一下，爸爸就直接拿起清洗剂喷在了正在
工作的空调上。
我看到电蚊香一直开着就把它直接拔掉了，电蚊香的电线有些地方的绝缘层破掉了，我
用绝缘胶布把破损部分包了起来。啊，真是美妙而充实的一天！
① 。
② 。
③ 。
39．电给我们的生活带来了很多方便，但如果使用不当也会带来危害，下面是从小芳的
《安全用电》作文中节选的一段话，请你模仿样例格式，从材料原文中摘抄出涉及到物
理知识的内容，并写出相应的物理知识或规律。（至少写出三条，但物理知识或规律不
能重复）
下午放学我回到家，一进门就闻到一股香辣味，跑进厨房看到妈妈在煤气炉火上用铁锅
炒菜，一旁的电压力锅还在煮饭。走进客厅，看到妈妈的手机在插排上充电，天气太冷，
我把电暖器也插在插排上取暖，身上很快就被烤得暖烘烘的。我到洗手间把电热水器开
关合上煮水，准备晚饭后洗澡、过了一会儿，家里的灯突然全灭了，妈妈说家里同时使
用的用电器过多，叫我先把电热水器开关关掉，等饭好后再合上。吃完饭，洗完澡后，
我开始写作业，看见台灯很脏，就拿湿毛巾去擦灯泡，手突然麻麻的触电缩回。妈妈怕
我再发生意外，给我讲了一些安全用电的常识…
序号 材料原文 物理知识或规律
例子 用铁锅炒菜 铁易导热
1
2
3
