第十九章 生活用电 单元测试
姓名： 班级： 分数：
（满分：100分 时间：90分钟）
题型 选择题 填空题 作图题 实验题 计算题 总计
题数 12 7 4 2 2 27小题
分数 36 25 12 5 22 100分
得分
一、单项选择题（3分×12=36分）
1．下列家用电器中，电源插头为两线插头的是（ ）
A．电冰箱 B．洗衣机 C．电暖气 D．电视机

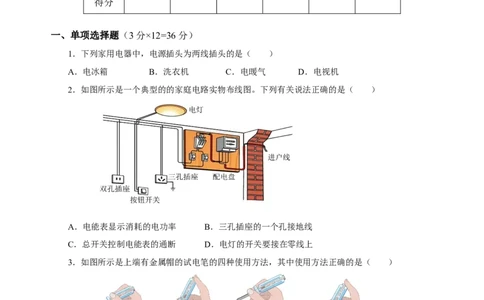

2．如图所示是一个典型的的家庭电路实物布线图。下列有关说法正确的是（ ）
A．电能表显示消耗的电功率 B．三孔插座的一个孔接地线
C．总开关控制电能表的通断 D．电灯的开关要接在零线上
3．如图所示是上端有金属帽的试电笔的四种使用方法，其中使用方法正确的是（ ）
A B C D
4．如图是小明同学家的家庭电路的部分电路图，下列说法中正确的是（ ）
A．零线和地线之间电压是220V
B．丁灯的安装及开关的连接是正确的
C．两孔插座和三孔插座的连接都是正确的D．用试电笔正确接触M和N点时，试电笔的氖管均不发光

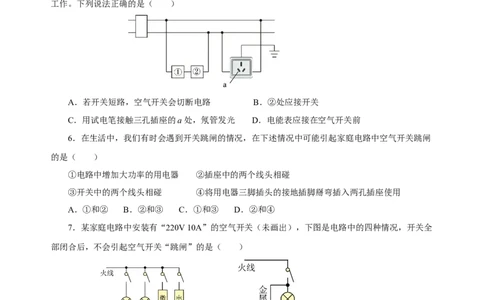

5．如图所示的家庭电路，三孔插座连接正确，①和②为电灯和开关所在位置，闭合开关电灯正常
工作。下列说法正确的是（ ）
A．若开关短路，空气开关会切断电路 B．②处应接开关
C．用试电笔接触三孔插座的a处，氖管发光 D．电能表应接在空气开关前
6．在生活中，我们有时会遇到开关跳闸的情况，在下述情况中可能引起家庭电路中空气开关跳闸
的是（ ）
①电路中增加大功率的用电器 ②插座中的两个线头相碰
③开关中的两个线头相碰 ④将用电器三脚插头的接地插脚掰弯插入两孔插座使用
A．①和② B．②和③ C．①和③ D．②和④
7．某家庭电路中安装有“220V 10A”的空气开关（未画出），下图是电路中的四种情况，开关全
部闭合后，不会引起空气开关“跳闸”的是（ ）
A． B．
C． D．
8．关于生活用电，以下说法错误的是（ ）A B
C D
A． 发生如图所示的触电时，漏电保护器会切断电流
B． 绝缘皮破损容易造成短路，也容易造成触电事故
C． 图中电能表与空气开关允许通过的最大电流相同
D．保险丝是用铅锑合金制作的，电阻比较大、熔点比较低
9．图所示的是关于生活用电的四个情境，下列说法中正确的是（ ）A．图甲：使用螺丝刀试电笔时不能用指尖抵住上端的金属帽
B．图乙：与三孔插座中标有①的插孔相连的是火线
C．图丙：人站在干燥的木凳上同时接触火线和零线，不会触电
D．图丁：用电器的总功率过大，容易发生火灾
10．某电能表标有“220V 10（20A）”的字样。家中正在使用着一台1000W的空调、两盏22W
的节能灯。此时需要再用一个18W的台灯，可每当台灯的插头插进插座时，台灯不亮，空气开关就
“跳闸”，发生这种现象的原因可能是（ ）
A．节能灯断路 B．用电器总功率过大
C．插头或台灯短路 D．空调的额定功率突然增大

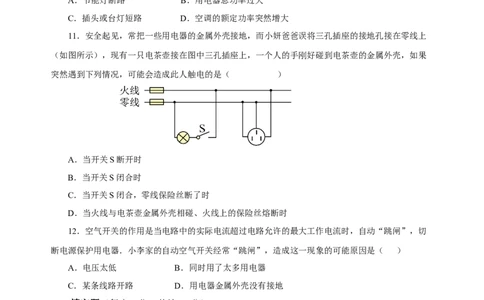

11．安全起见，常把一些用电器的金属外壳接地，而小妍爸爸误将三孔插座的接地孔接在零线上
（如图所示），现有一只电茶壶接在图中三孔插座上，一个人的手刚好碰到电茶壶的金属外壳，如果
突然遇到下列情况，可能会造成此人触电的是（ ）
A．当开关S断开时
B．当开关S闭合时
C．当开关S闭合，零线保险丝断了时
D．当火线与电茶壶金属外壳相碰、火线上的保险丝熔断时
12．空气开关的作用是当电路中的实际电流超过电路允许的最大工作电流时，自动“跳闸”，切
断电源保护用电器．小李家的自动空气开关经常“跳闸”，造成这一现象的可能原因是（ ）
A．电压太低 B．同时用了太多用电器
C．某条线路开路 D．用电器金属外壳没有接地
二、填空题（每空1分，共计25分）
13．关于家庭电路，请回答下列问题。
（1）我国家庭电路正常工作的电压是 V；电灯、电饭煲、空调等各种用电器之间的连接方
式是 。
（2）电灯与插座都是 联的，开关串接在 （选填“火线”“零线”或“地线”）
和用电器之间；
（3）若新增加功率较大的电器，要安装供电的插座，在粗细相同的备用导线中，应选用（选填“铝”“铁”或“铜”）芯导线，因为在通过相同电流时，相同时间内该导线发热较少。
14．如图所示为三脚插头和三孔插座的使用示意图，使用三脚插头和三孔插座的作用是防止
。三脚插头中较长的脚与空调的 相连，为了防止触电，必须把用电器的开关连接在
线上；当发现家用电器或电线失火时，必须先 ，然后再救火。
15．今天我们生活越来越离不开电，用电安全也引起我们高度重视，下列四种情况人相对安全的
是 ；（请同学们千万不要尝试做该实验）。当发现有人触电时，我们应立即 。
A．迅速把他拉开，使他脱离电源
B．迅速用手拉开电线
C．立即切断电源或用绝缘体将电线挑开
D．迅速用小刀割断电线
16．如图所示是安装了空气开关和漏电保护器的住宅内配电系统，它们都是安全用电的小卫士。
用测电笔辨别火线和零线时，测电笔与人体之间的连接方式是 联；当家庭电路中用电器的总
功率过大或发生 时，空气开关会自动断开，对用电器起到保护作用；当站在地上的人使用插
座时，不小心接触了火线， 会迅速切断电路，对人体起到保护作用。17．在家庭电路中：保险丝的主要成分是 （选填“铅锑合金”或“镍铬合金”）；电能表
的铭牌上标注有“***rves/（kW•h）”的字样，其中“***”的数据看不清楚，于是在电路中仅接通额
定功率为1kW的电水壶，正常工作4min后发现电能表转盘转动160转，则带“***”部分数据应该为
。
18．（1）在家庭电路中，为了防止触电，必须把用电器的开关装在 （选填“火”、“零”
或“地”）线与用电器之间，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因是
；
（2）安装额定功率为1500W的电热水器时，需加装一个开关便于控制热水器的工作。现有两种
开关S（250V，6A）、S（250V，16A），为了安全和实用。应选用开关 （填“S”或
1 2 1
“S”）和图1中 （填“甲”或“乙”）插座；
2
（3）家庭电路用电器漏电时，通过火线与零线的电流不相等，漏电保护器中检测装置（在图中虚
线框内，未画出）检测到这一差异后，便切断电源，起到保护作用。漏电保护器中另有实验电路，由
开关S与电阻R组成，如图2，电路正常时用电器两端的电压为 V，当开关S （填“断
开”或“闭合”）时就能模拟用电器漏电，此时通过A、B两处的电流I I （填“>”“=”或
A B
“<”）。
19．小雨妈妈在用微波炉、电磁炉、电饭锅做饭，当爸爸用遥控器打开空调时， （选填
“空气开关”、“漏电保护器”）立刻切断电路。如图所示，闭合开关，电灯不亮，用试电笔接触
D、E点时氖管均发光，F点时氖管不发光，该电路故障为 。
三、作图题（每题3分，共12分）20．将家庭电路补充完整（虚框内一处接保险丝“ ”，另一处用导线连接）。
21．如图是安装一盏电灯和三孔插座的实物示意图，A为保险丝，请在图上画出接线。
22．教室的讲台要安装2盏“220V 18W”的射灯，由一个开关控制，在图中把灯和开关正确连入
家庭电路中。
23．如图甲是一个带开关和指示灯的三孔插座。开关可以控制指示灯和三孔插座的通电；开关闭
合时，若指示灯损坏，插孔也能提供工作电压。请在图乙中画出开关、指示灯和插孔的连接方式。
四、实验探究题（每空1分，共5分）
24．为了比较铜与铅锑合金中哪种材料更合适做保险丝，小明同学将粗细和长度均相同的铜丝和
铅锑合金丝接入如图所示的电路进行实验。在闭合开关S后，依次闭合开关S、S、S，电流表示数会
1 2 3
（选填“变大”“变小”或“不变”）。闭合所有开关，一段时间后，所有灯泡都不亮，经检查发现电路其它地方正常，只有铅锑合金丝熔断。这说明相比之下 （选填“铜丝”或“铅锑合金
丝”）更适合制作保险丝。本实验说明若家庭电路中用电器 时，会造成干路电流过大，保险丝
熔断。
25．为了直观认识短路的危害，某实验小组设计了如下实验。
器材：低压电源（直流6V）、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、导线、电
流表（演示电流表，0~5A档）。
（1）在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路；
（2）当开关闭合时，灯泡 （填“发光”或“不发光”）；
（3）断开开关，在BD间接一粗铜丝，当闭合S的瞬间，你将会观察到 。
A．电流表指针迅速摆动较大的幅度，保险丝熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不发光
五、计算题（共22分）
26．在《电工手册》中这样写道：通过人体的电流超过30mA将会有生命危险，在如图所示的家
庭电路中，闭合开关S后，测得灯泡中的电流为0.2A，求：
（1）灯泡的功率；
（2）若灯丝断了，站在地面上的小明更换灯泡时忘记断开开关，不慎碰到了图中绝缘皮破损的A点，如果小明的平均电阻为2000Ω，他是否安全？请计算说明。
27．小明家有100 W的电视机一台，150 W的冰箱一台，1 000 W的电热水器一台，照明灯总功率
180 W。现他家又买了一台全自动洗衣机，其铭牌如下表。他家安装的电能表上允许通过的最大电流为
10 A。则：
额定电压 220V
额定频率 50Hz
机身尺寸 600 ×560×850
洗涤功率 330W
（1）现在，他家的这些用电器能不能同时使用？
（2）他家新买的洗衣机在额定电压下洗衣时，通过洗衣机的电流是多少？
（3）他家若再购一台1.5 kW的空调，为安全用电，需考虑哪些因素？
